Микроскоп стереоскопический цифровой MAGUS Stereo D9T

MAGUS Stereo D9T — стереомикроскоп с 20-мегапиксельной камерой для точных работ и цифровой фиксации

Что можно рассмотреть и сделать

MAGUS Stereo D9T работает с объёмными непрозрачными объектами без какой-либо предварительной подготовки. Оптическая схема Грену формирует стереоскопическое изображение с восприятием глубины и большой резкостью по всему полю зрения — именно это позволяет контролировать положение инструмента в пространстве при пайке компонентов на платах, реставрации ювелирных изделий, сборке часовых механизмов, осмотре минералов и энтомологических коллекций. Диапазон увеличения от 7 до 63 крат охватывает основные задачи инструментальной микроскопии: от общего обзора детали до детализации микроструктуры поверхности.

Рабочее расстояние 110 мм между объективом и предметным столиком оставляет достаточно места для работы руками, пинцетом, паяльником или другим инструментом под увеличением. Панкратический объектив с коэффициентом трансфокации 9:1 обеспечивает плавное изменение кратности без потери фокуса — не нужно каждый раз перенастраивать резкость при смене увеличения, что критично при выполнении точных операций. С опциональными насадками на объектив диапазон расширяется от 3,5 до 315 крат, рабочее расстояние изменяется от 188 мм (насадка 0,5x) до 40,4 мм (насадка 2x).

Цифровая фиксация и групповое наблюдение

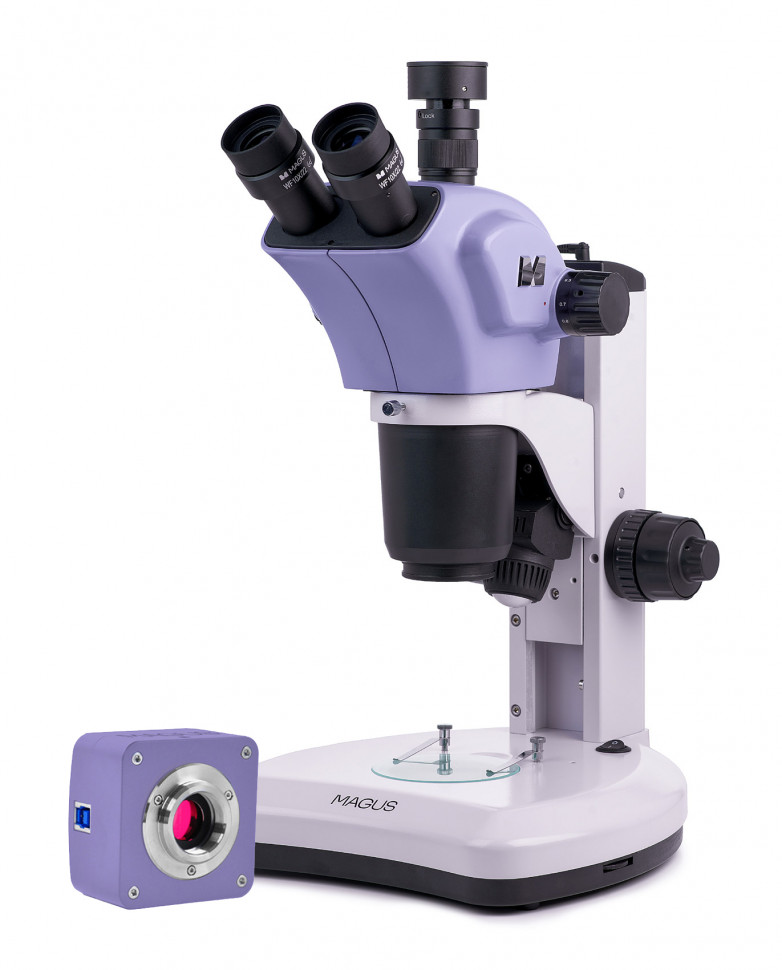

В комплект входит цифровая камера MAGUS CBF12 с сенсором 20 мегапикселей и максимальным разрешением 5120×3840 пикселей. Камера устанавливается в отдельный вертикальный канал тринокулярной насадки, а не вместо окуляра — это позволяет одновременно вести визуальное наблюдение обоими глазами и записывать изображение на компьютер. Такая схема удобна при документировании процесса ремонта, контроле качества изделий, демонстрации работы студентам или заказчикам.

Сенсор Aptina CMOS размером 1/1,8 дюйма с размером пикселя 1,4 мкм и светочувствительностью 8,4 кэ-/лк·с обеспечивает детализированное изображение при работе на малых увеличениях стереомикроскопа. Динамический диапазон 65,8 дБ сохраняет детали в тенях и светах одновременно, встроенный ИК-фильтр отсекает инфракрасную составляющую для естественной цветопередачи в видимом диапазоне 380–650 нм. Время выдержки регулируется от 0,02 мс до 15 секунд — можно работать как с ярко освещёнными, так и с затемнёнными образцами.

Кадровая частота 20 кадров в секунду при полном разрешении 5120×3840 достаточна для настройки фокуса и съёмки статичных объектов. При снижении разрешения до 2560×1920 частота возрастает до 45 кадров в секунду — это полезно для наблюдения движущихся объектов, быстротекущих процессов или плавной демонстрации манипуляций в режиме реального времени. Интерфейс USB 3.0 обеспечивает пропускную способность 5 Гб/с, программное обеспечение MAGUS View позволяет делать фото, записывать видео, проводить линейные и угловые измерения, редактировать изображение на экране.

Конструкция и технологии

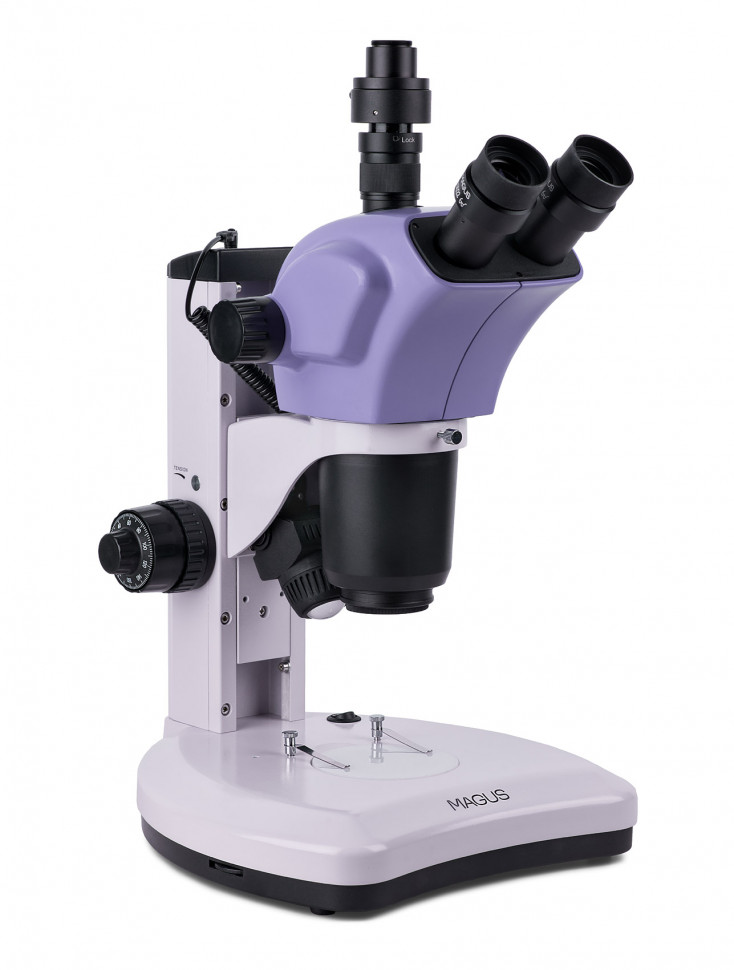

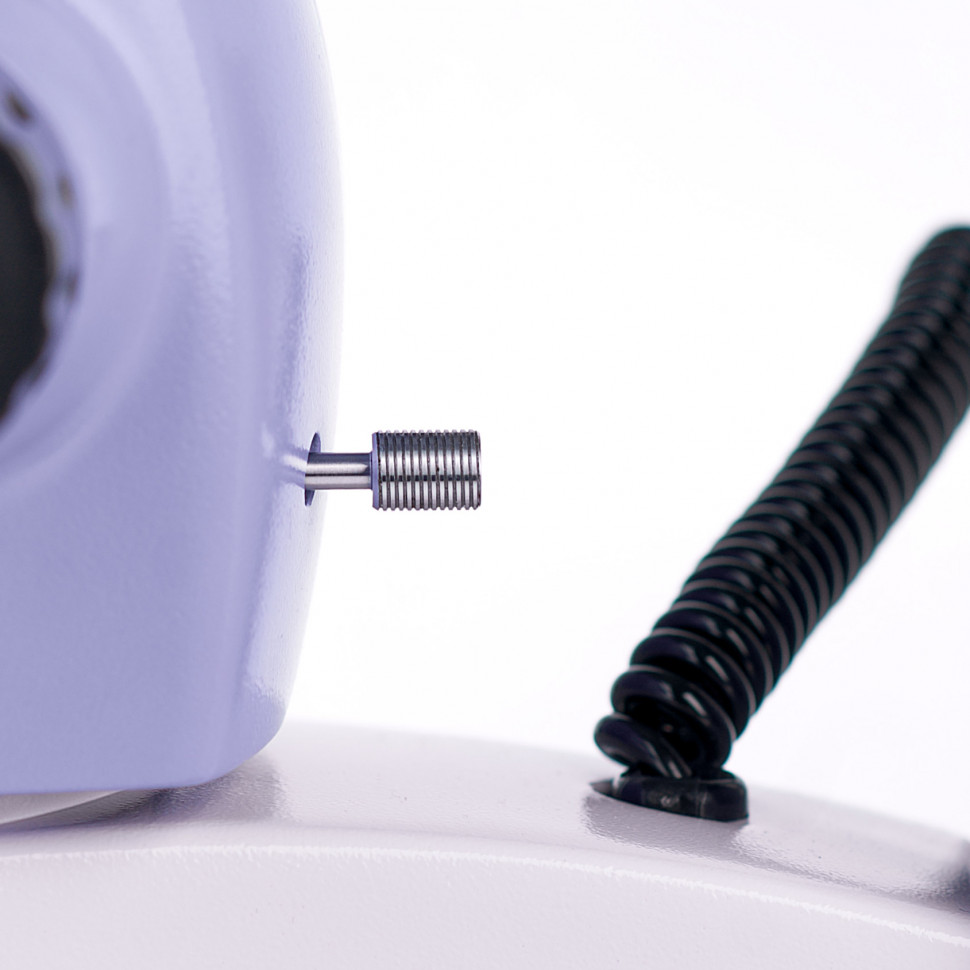

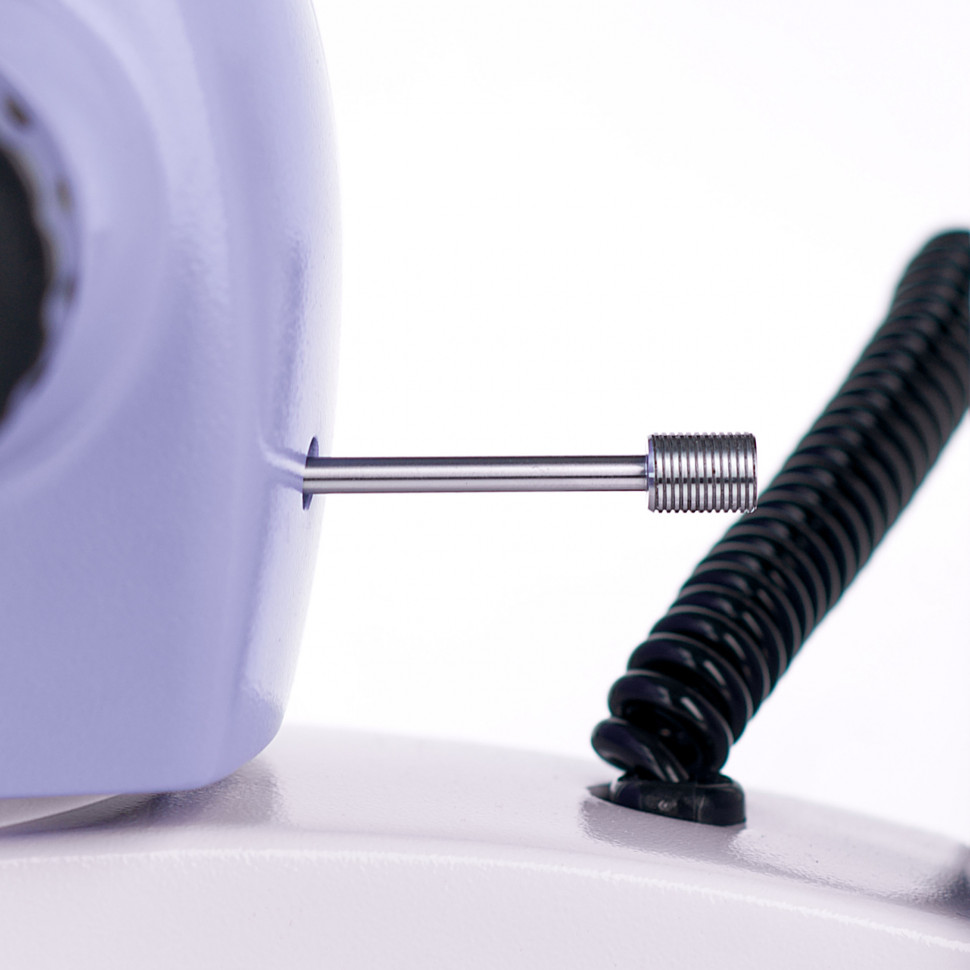

Цельнолитой алюминиевый корпус обеспечивает жёсткость конструкции и устойчивость оптической системы. Фокусировочный механизм включает грубую наводку с ходом 83 мм и регулировкой жёсткости, а также тонкую фокусировку с шагом 0,002 мм — последняя необходима при увеличении выше 40 крат, когда глубина резкости сокращается и требуется прецизионная подстройка. Тринокулярная насадка поворачивается на 360° и наклонена под углом 45°, межзрачковое расстояние регулируется в диапазоне 53–75 мм, на каждом окуляре предусмотрена диоптрийная коррекция ±5 диоптрий для компенсации индивидуальных особенностей зрения.

Комбинированное освещение состоит из двух светодиодных источников: проходящего света мощностью 5 Вт в основании предметного столика и осветителя косого освещения мощностью 3 Вт. Проходящий свет используется при работе с прозрачными и полупрозрачными образцами, косой свет — при исследовании непрозрачных объектов с выявлением рельефа поверхности. Яркость обеих подсветок регулируется плавно, цветовая температура остаётся стабильной во всём диапазоне регулировки. Расчётный срок службы светодиодов — 50 000 часов непрерывной работы.

В предметный столик диаметром 90 мм устанавливается одна из трёх комплектных пластин: двухсторонняя чёрно-белая, белая или прозрачная. Двухсторонняя пластина используется для контрастирования непрозрачных образцов — тёмные детали рассматривают на белой стороне, светлые на чёрной. Белая пластина обеспечивает равномерное рассеянное освещение полупрозрачных объектов проходящим светом. Прозрачная пластина применяется, когда нужно пропустить свет без искажений или работать с объектом, расположенным ниже уровня столика.

Кому подойдёт

MAGUS Stereo D9T предназначен для пользователей, которым необходимо сочетание визуального контроля под увеличением, манипуляций с объектом и цифровой документации результатов. Микроскоп востребован в сервисных центрах при ремонте электроники и мобильных устройств, в ювелирных мастерских при работе с драгоценными камнями и металлами, в часовом деле, при реставрации миниатюр и археологических артефактов. В промышленности модель применяется для контроля качества паяных соединений, сварных швов, печатных плат, механической обработки мелких деталей.

В учебных и научных лабораториях микроскоп подходит для работы с энтомологическими коллекциями, ботанических исследований поверхности растений, минералогии, препарирования мелких биологических объектов. Наличие камеры в комплекте упрощает организацию демонстраций, создание методических материалов, ведение фотоархива образцов. Тринокулярная насадка с отдельным каналом для камеры позволяет преподавателю вести наблюдение через окуляры, одновременно транслируя изображение на экран для аудитории.

Что важно знать заранее

Сборка и настройка микроскопа требуют опыта работы с оптическими приборами — производитель отмечает высокий уровень сложности. Необходимо правильно выставить межзрачковое расстояние, настроить диоптрийную коррекцию на каждом окуляре, откалибровать яркость обоих осветителей в зависимости от типа образца. При работе на высоких увеличениях с тонкой фокусировкой критична устойчивость установки — вибрации рабочего стола заметно влияют на резкость изображения.

Цифровая камера требует подключения к компьютеру под управлением Windows 8/10/11, Mac OS X или Linux с процессором от Intel Core 2 (минимум 2,8 ГГц), оперативной памятью от 2 ГБ и портом USB 3.0. При использовании USB 2.0 скорость передачи данных снизится в 10 раз, что сделает работу с полным разрешением некомфортной. Монитор должен быть не менее 17 дюймов для нормального отображения детализированного изображения. Камера питается от USB-порта, дополнительный блок питания не требуется.

Максимальное увеличение 63 крат в базовой комплектации соответствует возможностям стереомикроскопов и достаточно для основных инструментальных задач. При необходимости работы на более высоких кратностях потребуется приобретение дополнительных окуляров (15х, 16х, 20х, 25х) или насадки на объектив 2х, расширяющих диапазон до 315 крат. Важно учитывать, что с ростом увеличения сокращается рабочее расстояние: насадка 2х снижает его до 40,4 мм, что ограничивает возможность манипуляций инструментом под объективом.

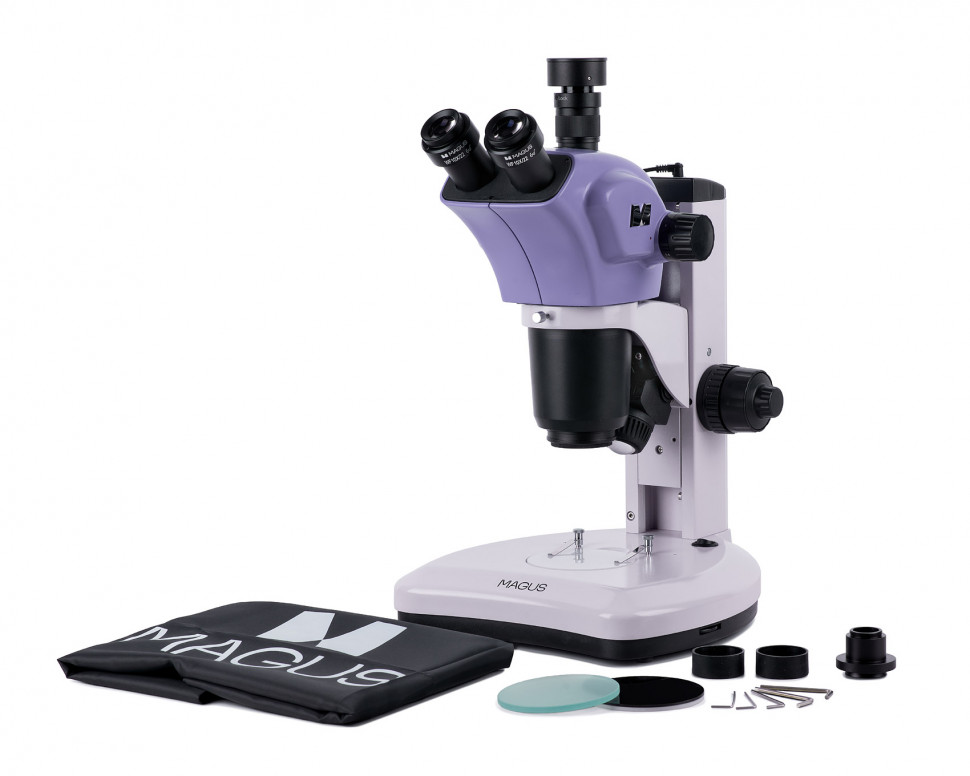

Комплектация

Цифровая камера MAGUS CBF12 — сенсор 20 Мпикс с разрешением 5120×3840, кабель USB 3.0, USB-флеш-накопитель с драйверами и ПО, документация.

Оптическая головка — панкратический объектив 0,7–6,3х с тринокулярной насадкой (два визуальных окулярных тубуса диаметром 30 мм и отдельный вертикальный канал для камеры), адаптер C-mount для установки камеры в канал визуализации.

Окуляры 10х/22 мм (2 шт.) — формируют базовый диапазон увеличения 7–63 крат в паре с объективом, удалённый зрачок облегчает работу в очках.

Штатив с фокусировочным механизмом — коаксиальные рукоятки грубой и тонкой фокусировки, вертикальный ход 83 мм, цельнолитой алюминиевый корпус.

Основание со встроенным источником проходящего света — светодиод 5 Вт, регулировка яркости, встроенный блок питания, предметный столик диаметром 90 мм.

Осветитель отражённого света косого освещения — светодиод 3 Вт, регулировка яркости, питание от сети.

Три пластины для предметного столика — двухсторонняя чёрно-белая, белая и прозрачная для разных типов образцов и режимов освещения.

Сетевой шнур питания, пылезащитный чехол, инструкция и гарантийный талон.

Комплект полностью готов к работе, включая профессиональную цифровую камеру с программным обеспечением. Докупать в первую очередь имеет смысл калибровочный слайд для точных измерений в ПО, при необходимости — дополнительные окуляры или насадки на объектив для изменения диапазона увеличения и рабочего расстояния.

Рекомендуемые аксессуары

Окуляры с большей кратностью (15х, 16х, 20х, 25х) — повышают максимальное увеличение до 157 крат (с окуляром 25х) без изменения рабочего расстояния, полезны при контроле мелких дефектов поверхности и детализации микроструктуры.

Насадка на объектив 0,5х — снижает увеличение до 3,5 крат, увеличивает поле зрения до 62,85 мм и рабочее расстояние до 188 мм, удобна при работе с крупными объектами и необходимости максимального пространства для манипуляций.

Насадка на объектив 2х — повышает увеличение до 126 крат (с базовым окуляром 10х), сокращает рабочее расстояние до 40,4 мм, применяется для детального осмотра мелких элементов, когда манипуляции под объективом не требуются.

Калибровочный слайд — позволяет откалибровать измерительные инструменты программного обеспечения MAGUS View для точных линейных и угловых измерений на изображении.

Осветитель отражённого света кольцевой — обеспечивает равномерное бестеневое освещение образца по всей окружности, в отличие от комплектного косого осветителя создаёт плоское освещение без акцента на рельеф.

Устройство простой поляризации — добавляет возможность исследования анизотропных материалов (минералов, кристаллов, полимеров, волокон) в поляризованном свете, выявляет внутренние напряжения и структуру.

Итог

MAGUS Stereo D9T сочетает оптические возможности профессионального стереомикроскопа с панкратическим объективом и готовую систему цифровой фиксации на базе 20-мегапиксельной камеры. Тринокулярная насадка с отдельным каналом для камеры позволяет одновременно вести визуальное наблюдение и запись изображения, что критично при точных работах под увеличением и необходимости документирования процесса. Большое рабочее расстояние 110 мм, плавная трансфокация без потери фокуса, комбинированное освещение и цельнолитой алюминиевый корпус делают микроскоп инструментом для профессиональных задач в сервисных центрах, ювелирных мастерских, промышленном контроле качества и научных лабораториях.
