Микроскоп стереоскопический цифровой MAGUS Stereo D7T LCD PLUS

MAGUS Stereo D7T LCD PLUS — стереомикроскоп с 4K-камерой и монитором для прикладных исследований

MAGUS Stereo D7T LCD PLUS — профессиональная стереомикроскопическая система с оптической схемой Грену, интегрированной 8-мегапиксельной камерой Sony Exmor/Starvis и 4K IPS-монитором. Плавное увеличение от 6,7 до 45 крат, рабочее расстояние 105 мм и комбинированное освещение делают прибор универсальным инструментом для контроля качества, реставрационных работ, микроэлектроники, минералогии и биологических исследований крупных объектов. Тринокулярная насадка позволяет одновременно вести визуальное наблюдение и цифровую документацию с выводом изображения на монитор, компьютер или через Wi-Fi без потери качества.

Что можно увидеть и сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп предназначен для работы с объемными непрозрачными объектами, которые не требуют специальной пробоподготовки. Схема Грену формирует трехмерное изображение, сохраняя естественное восприятие глубины и рельефа поверхности — это принципиально отличается от плоского изображения биологических микроскопов. Вы видите объект таким, каким он существует в пространстве: выступы, углубления, многослойные структуры различимы без дополнительных манипуляций. На практике это означает возможность работы с печатными платами, ювелирными изделиями, монетами и медалями, минералами, насекомыми и растительными образцами, паяными соединениями, текстильными волокнами, археологическими находками. Комбинированное освещение расширяет диапазон задач: отраженный косой свет выявляет рельеф непрозрачных объектов, проходящий свет работает с полупрозрачными образцами вроде срезов тканей или тонких мембран.

Рабочее расстояние и удобство работы

Рабочее расстояние 105 мм — расстояние от нижней линзы объектива до поверхности предметного столика — критически важно для стереомикроскопии. Такой зазор позволяет свободно размещать под объективом крупные образцы высотой до нескольких сантиметров, манипулировать объектом руками, использовать пинцеты, паяльник, микроманипуляторы или измерительные инструменты непосредственно в процессе наблюдения. Для сравнения: биологические микроскопы проходящего света имеют рабочее расстояние порядка единиц миллиметров, что исключает подобные манипуляции. Фокусировочный механизм с ходом 106 мм и регулируемой жесткостью обеспечивает плавную и точную настройку резкости в пределах всего рабочего диапазона. При использовании дополнительных насадок на объектив 0,5х рабочее расстояние увеличивается до 177 мм, что востребовано при работе с особо крупными или сложными по форме объектами; насадки 1,5х и 2х сокращают его до 47 и 26 мм соответственно, повышая увеличение за счет удобства доступа.

Диапазон увеличения

Базовая комплектация с окулярами 10х и объективом 0,67–4,5х дает диапазон общего увеличения от 6,7 до 45 крат с плавной регулировкой без потери фокуса. Коэффициент трансфокации 6,7:1 означает, что увеличение изменяется непрерывно в пределах указанного диапазона поворотом барабана, а не ступенчато, как при смене объективов на револьверном устройстве. Это удобно для быстрого масштабирования от обзора образца целиком до детального рассмотрения конкретного участка. Поле зрения при этом варьируется от 32,8 мм на минимальном увеличении до 4,9 мм на максимальном. Для стереомикроскопов диапазон до 45х — стандартное и достаточное значение: задача этого класса приборов не в предельной детализации на клеточном уровне, а в сохранении стереоэффекта и рабочего пространства под объективом. Опциональные окуляры (15х, 20х, 25х, 30х) и насадки на объектив расширяют общий диапазон до 270 крат, но с соответствующим сокращением поля зрения и рабочего расстояния.

Цифровая система наблюдения

Формат наблюдения

Тринокулярная насадка с поворотом на 360° и углом наклона 45° включает два окулярных тубуса для визуального наблюдения и выделенный канал визуализации для установки камеры через адаптер C-mount. Это позволяет одновременно работать глазами через окуляры и выводить изображение на экран монитора, не переключаясь между режимами. Камера MAGUS CHD40 передает сигнал по трем независимым интерфейсам: HDMI 1.4 для прямого подключения к монитору или проектору без компьютера, USB 3.0 для работы с ПК и программным обеспечением MAGUS View, Wi-Fi для беспроводной трансляции на мобильные устройства. Все три интерфейса могут функционировать одновременно, обеспечивая гибкость при коллективной работе, демонстрациях или удаленном доступе. Комплектный 13,3-дюймовый IPS-монитор с разрешением 3840×2160 пикселей устанавливается либо на камеру, либо отдельно на столе, формируя автономное рабочее место без необходимости в дополнительном компьютере.

Съемка и документация

Камера фиксирует статичные изображения в форматах JPEG и TIFF, видеопоследовательности — в H.264, H.265 и MP4 с частотой 30 кадров в секунду при максимальном разрешении 3840×2160 пикселей через HDMI и USB 3.0. Через Wi-Fi доступна передача с разрешением 1920×1080 при той же частоте кадров. Электронный скользящий затвор ERS и регулируемая выдержка от 0,04 до 1000 мс позволяют адаптировать съемку под условия освещения и скорость процессов: короткая выдержка останавливает быстрые движения при пайке или сборке, длинная повышает детализацию в условиях слабого освещения. Встроенное программное обеспечение при подключении через HDMI предоставляет базовый набор функций управления камерой, USB-версия MAGUS View расширяет возможности редактирования, калибровки и измерений. Карта памяти SD до 32 ГБ входит в комплект и позволяет сохранять данные автономно без подключения к компьютеру.

Реальное разрешение и качество изображения

8-мегапиксельный сенсор Sony Exmor/Starvis размером 1/1,2 дюйма (11,14×6,26 мм) с размером пикселя 2,9×2,9 мкм обеспечивает высокую светочувствительность и низкий уровень шумов. Технология Starvis разработана для работы в условиях низкой освещенности, что критично при использовании высоких увеличений или затемненных участков образца. Важно понимать: детализация финального изображения на экране определяется связкой оптической системы микроскопа и параметров сенсора. 8 мегапикселей камеры — это разрешение цифрового изображения, но реальную различимость мелких деталей задает качество линз объектива и окуляров, числовая апертура оптической системы и увеличение. Сенсор фиксирует то, что способна разрешить оптика; избыточное разрешение сенсора не компенсирует ограничения оптической системы, но гарантирует отсутствие потерь при передаче изображения с высокой детализацией, которую оптика способна обеспечить. Адаптер C-mount с кратностью 1х сохраняет исходное поле зрения оптической системы при передаче на сенсор, минимизируя виньетирование и искажения.

Конструкция и технологии

Оптическая схема Грену использует раздельные оптические каналы для правого и левого глаза с небольшим углом схождения осей, что формирует стереоскопический эффект. В отличие от упрощенных стереомикроскопов с общим объективом, схема Грену обеспечивает большую глубину резкости и естественное восприятие объема, сохраняя высокую четкость изображения по всему полю зрения. Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и стабильность оптической оси при фокусировке и трансфокации, исключая вибрации и смещения, критичные для точных измерений и фотофиксации.

Окуляры 10х с фокусным расстоянием 22 мм и удаленным выходным зрачком позволяют вести наблюдение в очках без потери поля зрения. Диоптрийная коррекция ±5 диоптрий на каждом окуляре компенсирует индивидуальные особенности зрения оператора и разницу в остроте зрения между глазами. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, охватывая физиологическую норму для большинства пользователей. Комбинированное освещение включает нижний источник проходящего света мощностью 3 Вт для полупрозрачных объектов и верхний осветитель косого отраженного света той же мощности для непрозрачных образцов. Регулировка яркости каждого источника независима, что позволяет балансировать контраст и детализацию в зависимости от оптических свойств образца. Питание микроскопа осуществляется от сети 110–220 В переменного тока или от источника постоянного тока 5–12 В через разъем Type-C, что удобно для полевых условий.

Кому подойдет

MAGUS Stereo D7T LCD PLUS ориентирован на профессиональное применение в лабораториях контроля качества, ремонтных мастерских микроэлектроники, реставрационных центрах, геологических и биологических исследовательских группах, криминалистических подразделениях. Система востребована там, где требуется сочетание визуального стереоскопического наблюдения с высококачественной цифровой документацией, групповыми демонстрациями или удаленным доступом к изображению. Тринокулярная насадка с выделенным каналом для камеры позволяет оператору работать через окуляры, не теряя возможности фиксации процесса на видео или трансляции изображения для коллег. Прибор подходит специалистам, готовым к настройке оптической системы под конкретную задачу: выбору оптимального увеличения, балансировке освещения, калибровке межзрачкового расстояния и диоптрий. Уровень сложности сборки и настройки указан как высокий, что предполагает понимание основ микроскопии и опыт работы с оптическими приборами.

Что важно знать заранее

Стереомикроскопы не предназначены для исследований на клеточном или субклеточном уровне — их увеличение и разрешающая способность существенно уступают биологическим микроскопам проходящего света. Верхний предел увеличения 45 крат в базовой комплектации достаточен для рассмотрения структур размером порядка десятков микрометров, но недостаточен для визуализации отдельных клеток большинства организмов или внутриклеточных структур. Расширение диапазона до 270 крат с дополнительными окулярами и насадками теоретически возможно, но сопровождается пропорциональным сокращением рабочего расстояния и поля зрения, что нивелирует основное преимущество стереомикроскопа.

Цифровая камера и монитор значительно расширяют функциональность прибора, но требуют понимания их роли: камера фиксирует изображение, сформированное оптической системой микроскопа, и качество этого изображения зависит в первую очередь от оптики, а не от разрешения сенсора. Настройка баланса белого, экспозиции и усиления сигнала необходима для получения корректной цветопередачи и детализации, особенно при работе с образцами, имеющими неоднородную отражающую способность. Рабочий диапазон температур камеры от -10 до +50°C шире, чем у микроскопа (0–40°C), что следует учитывать при эксплуатации в нестандартных условиях. Wi-Fi-подключение удобно для демонстраций, но ограничено разрешением 1920×1080 пикселей против 4K по HDMI и USB 3.0.

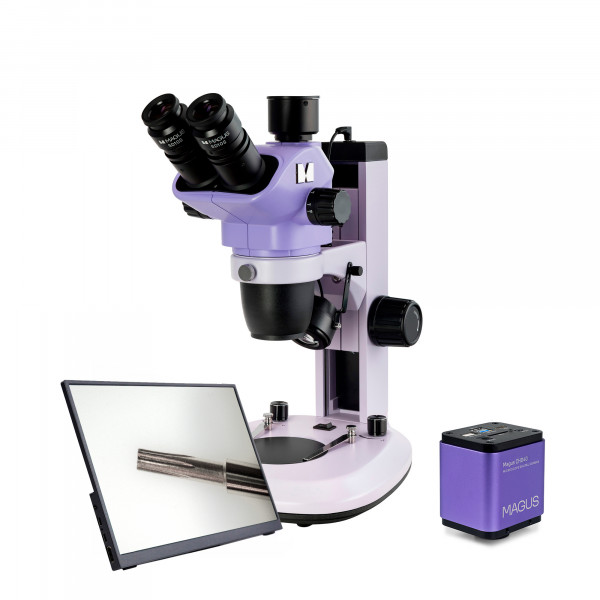

Комплектация

• Цифровая камера MAGUS CHD40 — 8 Мпикс, сенсор Sony Exmor/Starvis, интерфейсы HDMI, USB 3.0, Wi-Fi, в комплекте кабели HDMI и USB 3.0 длиной 1,5 м, USB-мышь для управления, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер 12 В/1 А, флеш-накопитель с драйверами и ПО
• Монитор MAGUS MCD40 — 13,3 дюйма, IPS-матрица, разрешение 4K (3840×2160), угол обзора 178°, подключение через HDMI
• Оптическая головка — объектив 0,67–4,5х с тринокулярной визуальной насадкой, поворот 360°, угол наклона 45°
• Окуляры 10x/22 мм — 2 шт., с удаленным зрачком и диоптрийной коррекцией ±5 D на каждом
• Адаптер C-mount 1х — для установки камеры в канал визуализации без изменения поля зрения
• Основание со встроенным штативом — цельнолитой алюминиевый корпус, встроенный источник проходящего света 3 Вт, фокусировочный механизм с ходом 106 мм и регулировкой жесткости
• Осветитель отраженного света — косое освещение, светодиод 3 Вт с регулировкой яркости
• Предметный столик Ø95 мм — с черно-белой двусторонней пластиной и прозрачной пластиной для проходящего света
• Сетевой шнур питания, пылезащитный чехол, документация и гарантийный талон

Комплект полностью готов к работе сразу после распаковки и настройки оптической системы. Докупать дополнительно ничего не требуется, если ваши задачи укладываются в базовый диапазон увеличения и методы наблюдения в светлом поле.

Рекомендуемые аксессуары

Насадки на объектив 0,5х, 1,5х и 2х изменяют диапазон увеличения и рабочее расстояние, адаптируя прибор под конкретные задачи: 0,5х расширяет поле зрения и увеличивает рабочее расстояние до 177 мм для крупных объектов, 1,5х и 2х повышают увеличение до 67,5 и 90 крат соответственно, сокращая рабочее расстояние. Окуляры повышенной кратности (15х, 20х, 25х, 30х) расширяют верхнюю границу увеличения, но требуют более яркого освещения и точной фокусировки. Устройство простой поляризации выявляет анизотропные структуры в минералах, полимерах и кристаллах. Конденсор темного поля формирует контрастное изображение за счет бокового освещения, что полезно при работе с прозрачными объектами с низким собственным контрастом. Механический предметный столик с координатами и нониусом обеспечивает точное позиционирование и возврат к заданной точке образца, что критично при серийных измерениях или составлении панорам.

Итог

MAGUS Stereo D7T LCD PLUS — профессиональная стереомикроскопическая система, объединяющая классическую оптическую схему Грену с современной цифровой инфраструктурой. Плавное увеличение до 45 крат, рабочее расстояние 105 мм и комбинированное освещение позволяют решать широкий спектр задач от контроля качества электронных компонентов до реставрации культурных ценностей. Интегрированная 8-мегапиксельная камера с сенсором Sony Exmor/Starvis и 4K-монитор превращают прибор в автономную систему документации и групповой работы, не требующую дополнительного компьютера при подключении через HDMI. Тринокулярная насадка с выделенным каналом для камеры сохраняет возможность визуального наблюдения через окуляры параллельно с цифровой фиксацией. Система ориентирована на опытных пользователей, готовых к сложной настройке и осознанному выбору параметров под конкретную задачу.
