Микроскоп биологический цифровой MAGUS Bio D230TL LCD

MAGUS Bio D230TL LCD — лабораторный биологический микроскоп с цифровой визуализацией Full HD и оптикой на бесконечность

Что можно увидеть или сделать на практике

Метод наблюдения и формат визуализации

Микроскоп работает в проходящем свете по методу светлого поля — универсальному способу исследования окрашенных гистологических срезов, мазков крови, бактериальных культур и других прозрачных биологических препаратов на предметных стёклах. Освещение проходит через образец снизу, конденсор Аббе с числовой апертурой 1,25 концентрирует световой поток и обеспечивает равномерное освещение поля зрения. Изображение одновременно доступно через окуляры бинокулярной насадки и выводится на монитор через встроенную HDMI-камеру — можно работать визуально или наблюдать на экране, переключаясь в зависимости от задачи. Конденсор оснащён слотом для установки слайдеров темного поля и фазового контраста: при наличии соответствующих компонентов переключение между методами контрастирования занимает несколько секунд без демонтажа оптических узлов.

Цифровая фиксация и измерения

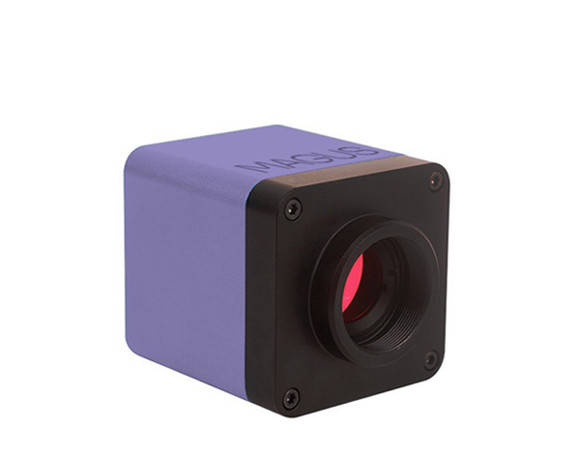

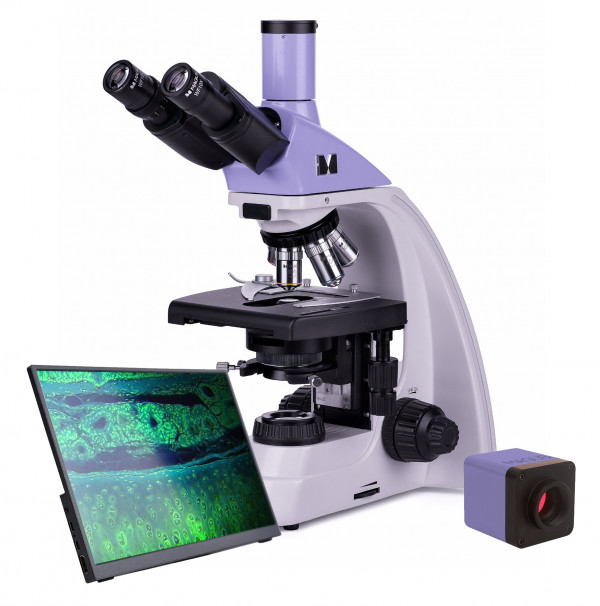

HDMI-камера MAGUS CHD10 с сенсором SONY Starvis и разрешением 1920×1080 пикселей передаёт изображение на монитор MAGUS MCD20 с IPS-матрицей 13,3 дюйма. Камера работает автономно: не требует подключения к компьютеру, все функции доступны через встроенное программное обеспечение, управление — с помощью USB-мыши. Частота 60 кадров в секунду обеспечивает плавное отображение движущихся микроорганизмов и перемещения препарата без рывков и задержек. Встроенные инструменты позволяют фиксировать фотографии в JPG, записывать видео в MP4 (кодек H.264), проводить линейные и угловые измерения, сохранять результаты на SD-карту до 32 ГБ. Сенсор Starvis с обратной засветкой обеспечивает высокую светочувствительность (1300 мВ при выдержке 1/30 с) и низкий уровень шума — изображение остаётся чистым даже при невысокой интенсивности освещения образца.

Область применения

Микроскоп предназначен для лабораторных и медицинских исследований, научной работы, контроля качества в биотехнологии и фармацевтике, обучения в высших учебных заведениях. Диапазон увеличения 40–1000× охватывает задачи от обзорного просмотра тканевых структур до детального анализа клеточных элементов и микроорганизмов. Масляный иммерсионный объектив 100× с числовой апертурой 1,25 обеспечивает разрешение около 0,27 мкм — достаточно для визуализации бактерий, ядер клеток, эритроцитов, структуры хромосом в метафазных пластинках. Оптика скорректирована на бесконечность: между объективом и окуляром лучи идут параллельным пучком, что позволяет встраивать дополнительные модули — фазово-контрастные слайдеры, анализаторы поляризации, флуоресцентные блоки — без изменения фокусного расстояния и потери качества изображения.

Конструкция и технологии

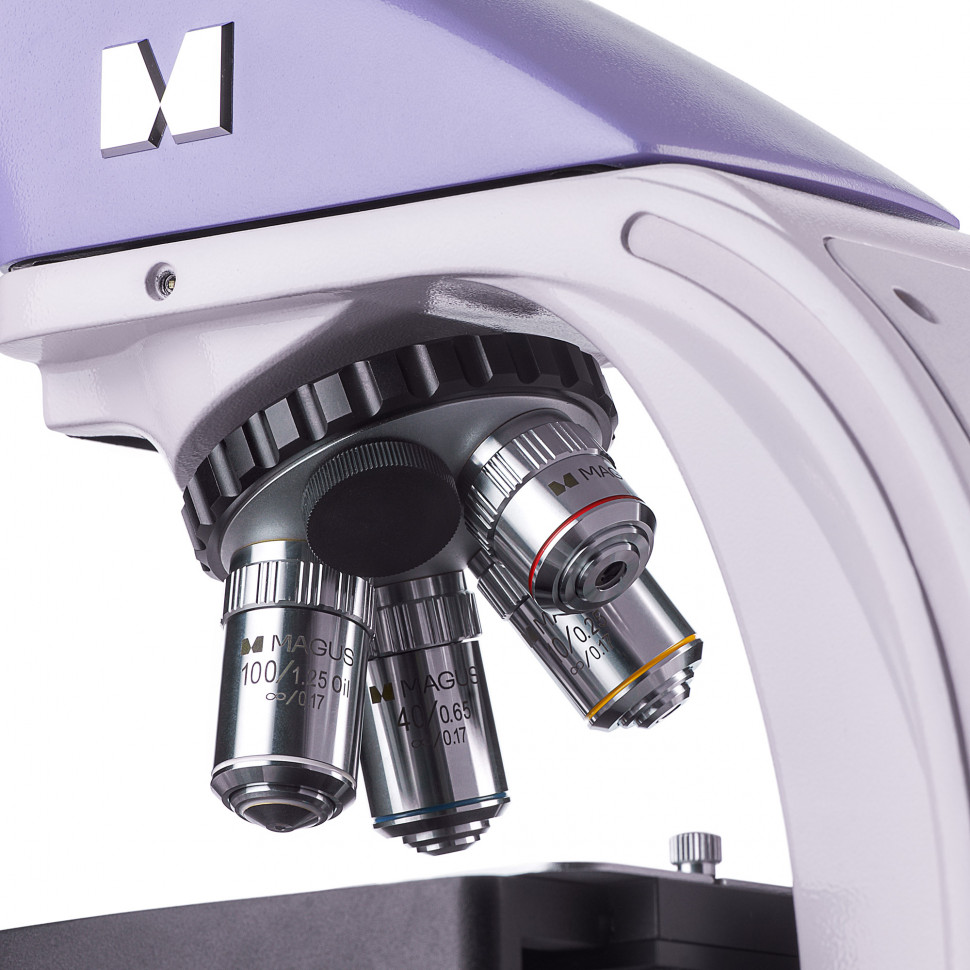

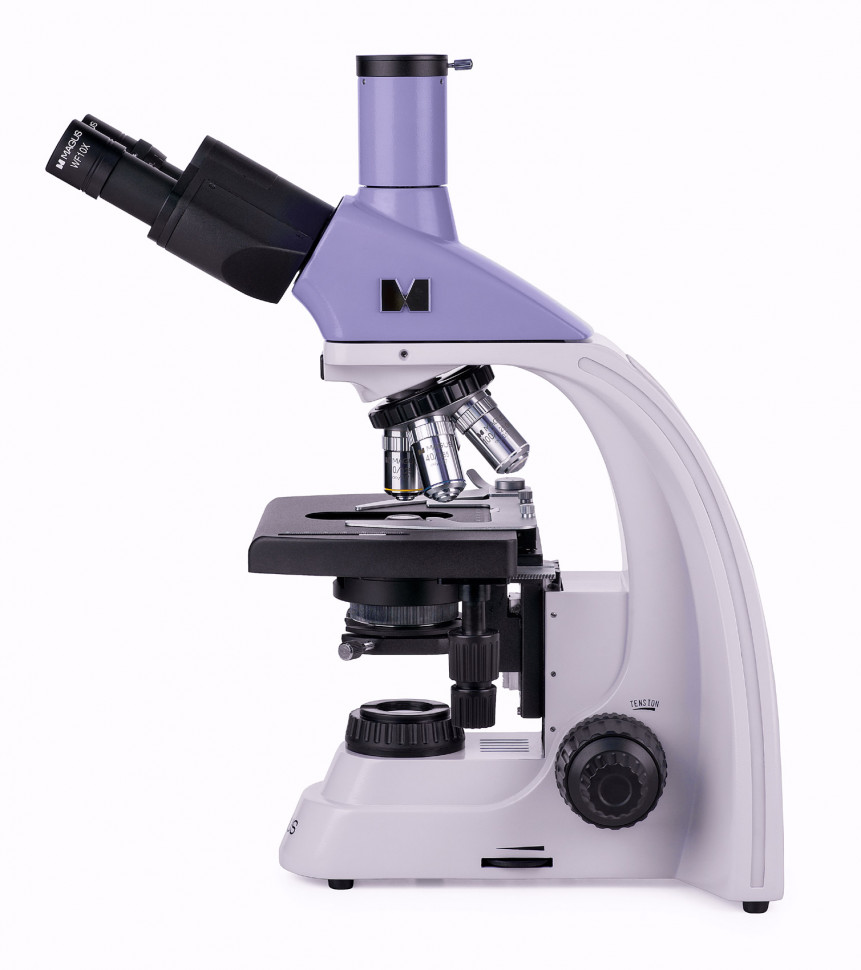

Оптическая система построена на ахроматических объективах с парфокальной высотой 45 мм и инфинити-коррекцией. В базовый набор входят четыре объектива: 4×/0,10, 10×/0,25, 40×s/0,65 (подпружиненный) и 100×s/1,25 масляный иммерсионный (подпружиненный). Подпружиненная оправа защищает фронтальную линзу объектива и препарат от повреждения при случайном контакте. Револьверное устройство на пять позиций позволяет установить дополнительный объектив — например, 20× или 60× — для получения промежуточного увеличения внутри диапазона. Револьвер развёрнут «от наблюдателя»: пользователь видит введённый в ход лучей объектив, пространство над столиком остаётся свободным для манипуляций с препаратом.

Конденсор Аббе с числовой апертурой 1,25 центрируется и регулируется по высоте, крепление типа «ласточкин хвост» обеспечивает быструю замену конденсора при необходимости. Апертурная ирисовая диафрагма управляет углом светового конуса и контрастом изображения, полевая ирисовая диафрагма ограничивает освещаемую область и снижает паразитную засветку. Слот в корпусе конденсора предназначен для установки слайдеров темного поля или фазового контраста — переключение метода не требует демонтажа конденсора или объектива, достаточно вставить соответствующий слайдер и центрировать его с помощью вспомогательного телескопа.

Предметный столик размером 180×150 мм оснащён двухкоординатным механическим приводом с диапазоном перемещения 75 мм по оси X и 50 мм по оси Y. Конструкция без выдвижной зубчатой рейки по оси X делает столик более эргономичным: ременная передача обеспечивает плавное перемещение препарата без рывков. Нониусные шкалы позволяют фиксировать координаты интересующих участков и возвращаться к ним с точностью до долей миллиметра. Препаратодержатель крепится двумя винтами, при необходимости быстрого ручного сканирования его можно снять.

Фокусировочный механизм коаксиальный: рукоятки грубой и тонкой наводки расположены соосно в нижней части корпуса с обеих сторон штатива. Грубая фокусировка обеспечивает ход 21 мм с шагом 39,8 мм на оборот, оснащена механизмами блокировки и регулировки жёсткости. Тонкая фокусировка имеет шаг 0,002 мм — высокая точность критична при работе с объективами высоких кратностей, у которых глубина резкости составляет единицы микрометров. Расположение рукояток внизу позволяет пользователю свободно класть руки на стол и занимать расслабленную позу во время длительной работы.

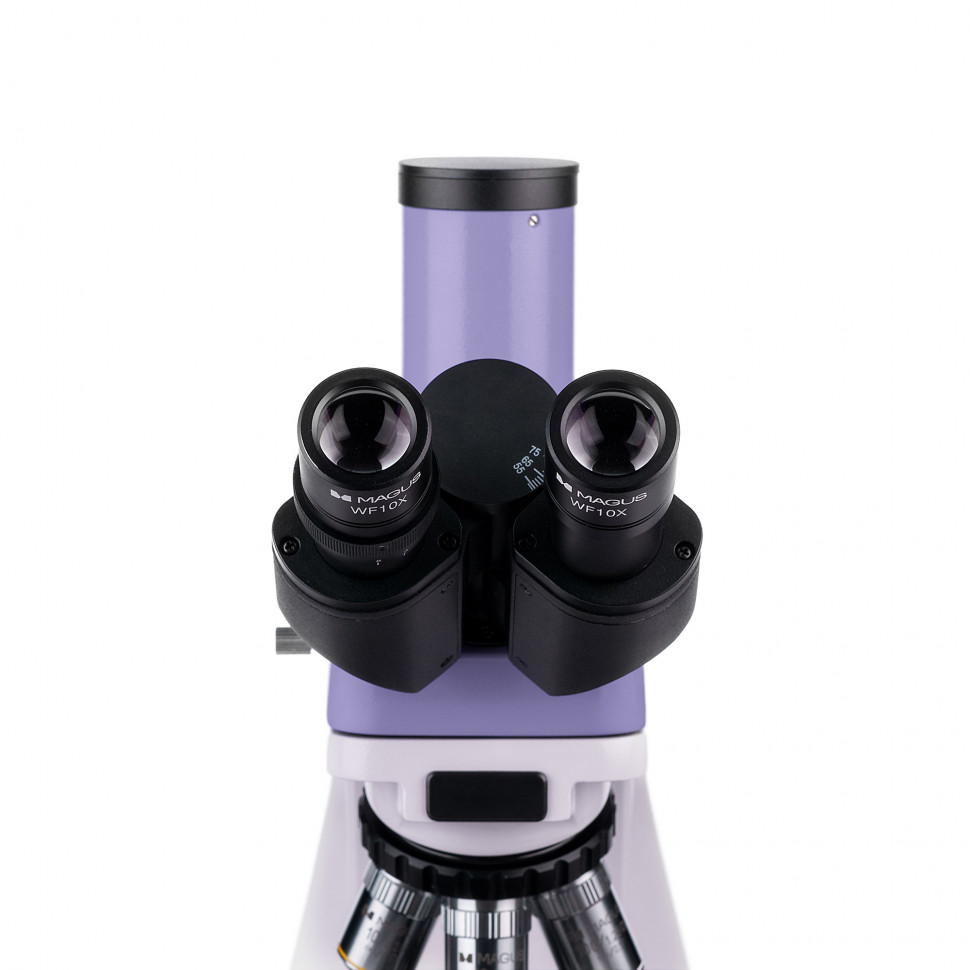

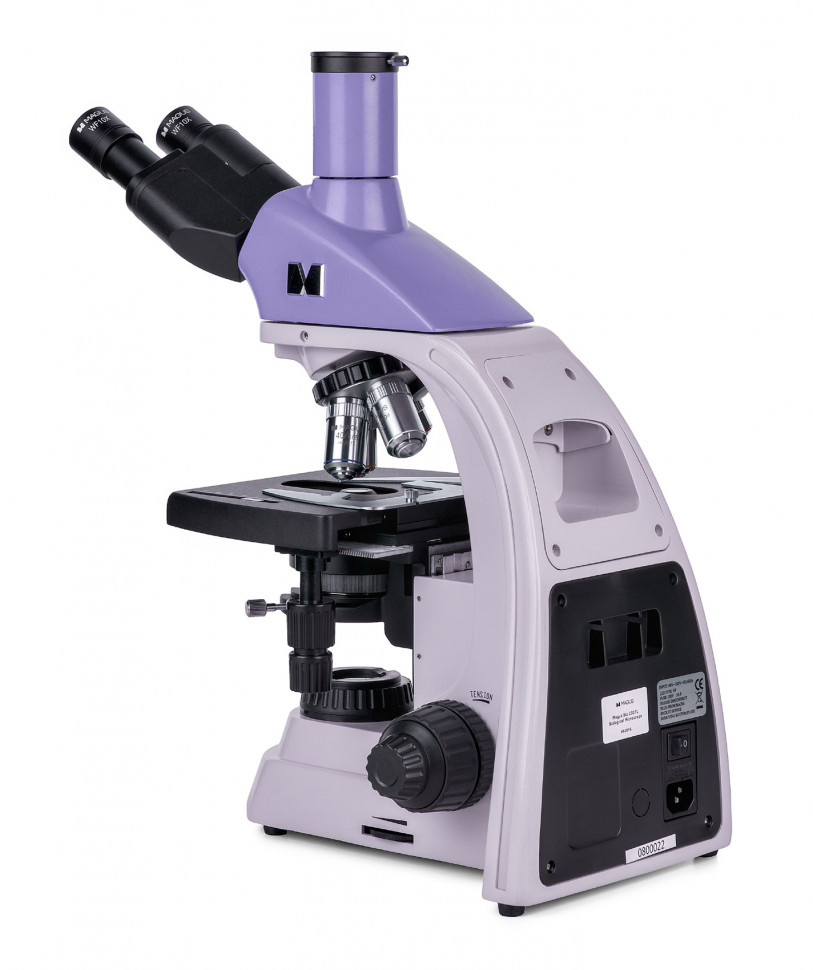

Тринокулярная насадка типа Gemel (схема Зидентопфа) вращается на 360° вокруг вертикальной оси, угол наклона окулярных тубусов фиксирован на 30°. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 диоптрий доступна на левом тубусе. Окуляры 10×/18 с выносом зрачка 10 мм обеспечивают комфортное наблюдение в течение длительного времени, в том числе пользователям в очках. Вертикальный тубус с каналом визуализации предназначен для установки цифровой камеры через C-mount адаптер: камера не заменяет окуляр, а подключается в отдельный порт, что позволяет одновременно вести визуальное наблюдение и получать изображение на экране.

Корпус выполнен из цельнолитого алюминиевого сплава — конструкция обеспечивает стабильность оптической системы при вибрациях и температурных колебаниях. Источник света — светодиод мощностью 3 Вт с регулируемой яркостью и сроком службы 50 000 часов. Светодиодное освещение сохраняет постоянную цветовую температуру при изменении интенсивности, что важно для корректной цветопередачи в микрофотографии и визуальной оценке окрашенных препаратов.

Кому подойдет

Микроскоп MAGUS Bio D230TL LCD ориентирован на опытных пользователей и профессионалов: научные сотрудники биологических и медицинских лабораторий, специалисты по контролю качества в биотехнологических и фармацевтических производствах, преподаватели и студенты профильных вузов. Сложность сборки и настройки предполагает наличие базовых навыков работы с профессиональным микроскопическим оборудованием: центрирование конденсора, согласование апертурной диафрагмы с числовой апертурой объектива, настройка освещения по Кёлеру. Цифровой канал визуализации делает прибор удобным инструментом для обучения: изображение на мониторе доступно одновременно всей аудитории, преподаватель может демонстрировать структуры в реальном времени, не передавая микроскоп от студента к студенту. Встроенные функции фото- и видеофиксации с измерительными инструментами полезны для документирования результатов, подготовки отчётов, создания учебных материалов. Автономная работа камеры без подключения к компьютеру упрощает развёртывание системы в лабораториях с ограниченным количеством рабочих станций.

Что важно знать заранее

Базовая конфигурация поддерживает только метод светлого поля. Для работы с неокрашенными живыми клетками методом фазового контраста, наблюдения мелких частиц в тёмном поле или исследования анизотропных структур в поляризованном свете потребуется приобрести соответствующие компоненты: фазовые объективы и слайдеры (или фазовый конденсор), конденсор тёмного поля, поляризатор и анализатор. Конденсор со слотом для слайдеров позволяет быстро переключаться между методами, но сами компоненты в базовую комплектацию не входят.

Рабочее расстояние объективов закономерно уменьшается с ростом кратности и апертуры: у объектива 4× оно составляет 18,89 мм, у 40× — 0,775 мм, у масляного иммерсионного 100× — всего 0,36 мм. При работе с высокими увеличениями расстояние между фронтальной линзой объектива и покровным стеклом препарата минимально, что требует точной фокусировки и аккуратного обращения. Подпружиненная оправа объективов 40× и 100× защищает оптику от повреждений, но не отменяет необходимости внимательной работы. Масляный иммерсионный объектив предполагает нанесение капли иммерсионного масла между фронтальной линзой и покровным стеклом — масло входит в комплект, но требует регулярного пополнения запаса и очистки оптики после каждого использования.

Разрешение цифровой камеры 2 мегапикселя (1920×1080 пикселей) оптимально для визуализации на мониторе Full HD и достаточно для рутинной документации. Для публикационной микрофотографии высокого разрешения или детального морфометрического анализа может потребоваться камера с большей матрицей. Оптическая разрешающая способность системы определяется числовой апертурой объектива, а не разрешением сенсора: масляный иммерсионный объектив 100×/1,25 обеспечивает разрешение около 0,27 мкм, что соответствует полезному увеличению до 625×. При использовании опциональных окуляров с кратностью выше 10× (15×, 16×, 20×) итоговое увеличение может достигать 1500–2000×, но детализация изображения при этом не возрастает — происходит «пустое увеличение», когда размер изображения увеличивается без роста реальной детализации структур.

Микроскоп требует подключения к сети переменного тока 220 В для питания осветителя, камера питается от отдельного сетевого адаптера 12 В. Монитор также требует подключения к сети. Автономная работа от аккумуляторов не предусмотрена. Рабочий диапазон температур микроскопа от -15 до +55 °C, камеры — от -10 до +50 °C, что позволяет использовать оборудование в неотапливаемых помещениях, но длительное хранение при отрицательных температурах не рекомендуется.

Комплектация

• Цифровая камера MAGUS CHD10 — автономная HDMI-камера с сенсором SONY Starvis 2 Мпикс, встроенным ПО для фото/видеофиксации и измерений, кабелем HDMI 1,5 м, USB-мышью, картой памяти SD 32 ГБ, сетевым адаптером 12 В/1 А.
• Монитор MAGUS MCD20 — 13,3" IPS Full HD с разрешением 1920×1080, яркостью 400 кд/м², углами обзора 178°/178°, частотой обновления 60 Гц.
• Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, осветителем проходящего света, коаксиальным механизмом грубой и тонкой фокусировки, двухкоординатным механическим предметным столиком, кронштейном конденсора, револьвером на 5 объективов.
• Конденсор Аббе NA 1,25 — центрируемый, регулируемый по высоте, с апертурной и полевой ирисовыми диафрагмами, слотом для слайдеров темного поля и фазового контраста, креплением «ласточкин хвост».
• Тринокулярная визуальная насадка — схема Зидентопфа (Gemel) с вращением на 360°, углом наклона 30°, межзрачковым расстоянием 48–75 мм, диоптрийной коррекцией ±5 D, вертикальным тубусом для камеры.
• Объективы-ахроматы с инфинити-коррекцией — 4×/0,10 (рабочее расстояние 18,89 мм), 10×/0,25 (5,95 мм), 40×s/0,65 подпружиненный (0,775 мм), 100×s/1,25 масляный иммерсионный подпружиненный (0,36 мм); парфокальная высота 45 мм.
• Окуляры 10×/18 с удалённым зрачком 10 мм — 2 шт., диаметр 23,2 мм.
• Наглазники — 2 шт., для комфортного наблюдения и защиты окулярных линз.
• Светофильтры — 4 шт., для регулировки цветовой температуры и контраста.
• Переходник C-mount — для установки камеры в вертикальный тубус визуализации.
• Флакон иммерсионного масла — для работы с объективом 100×/1,25.
• Сетевой шнур питания, пылезащитный чехол, документация — стандартные комплектующие.

Комплект включает всё необходимое для начала работы по методу светлого поля с цифровой визуализацией. Для расширения функциональности потребуется приобрести дополнительные компоненты.

Рекомендуемые аксессуары

Фазово-контрастное устройство (фазовый конденсор или набор слайдеров, фазовые объективы, центрирующий телескоп) — для наблюдения неокрашенных живых клеток, культур тканей, микроорганизмов без фиксации и окрашивания. Фазовый контраст преобразует разность хода световых лучей в разность интенсивности, делая прозрачные структуры видимыми.

Конденсор тёмного поля (сухой NA 0,9 или масляный иммерсионный NA 1,36–1,25) или слайдер тёмного поля — для визуализации мелких частиц, бактерий, жгутиков, спирохет. Тёмное поле создаёт эффект светящихся объектов на чёрном фоне за счёт косого освещения.

Устройство простой поляризации (поляризатор и анализатор) — для исследования анизотропных структур: кристаллов, волокон, крахмальных зёрен, коллагена. Скрещённые поляризаторы гасят свет, проходящий через изотропные участки, анизотропные структуры светятся в тёмном поле.

Объективы-планахроматы (20×/0,40, 60×s/0,80) — для повышения качества изображения по полю зрения. Планахроматы корректируют кривизну поля, обеспечивая резкость не только в центре, но и на периферии.

Окуляры с увеличенной кратностью (15×, 16×, 20×) — для получения итогового увеличения до 1500–2000×. Применять целесообразно только в пределах полезного увеличения, определяемого апертурой объектива.

Окуляр 10×/20 со шкалой — для визуальных измерений размеров объектов. Требует калибровки с помощью объект-микрометра для каждого объектива.

Калибровочный слайд — для калибровки измерительных инструментов камеры и проверки разрешающей способности системы.

Итог

MAGUS Bio D230TL LCD — профессиональный лабораторный микроскоп с цифровой визуализацией, сочетающий классическую оптическую систему с инфинити-коррекцией и современную автономную HDMI-камеру с Full HD монитором. Базовая конфигурация обеспечивает работу в светлом поле с увеличением 40–1000×, масляный иммерсионный объектив 100×/1,25 позволяет достичь разрешения около 0,27 мкм. Конденсор Аббе NA 1,25 со слотом для слайдеров, двухкоординатный механический столик с нониусом, точная тонкая фокусировка 0,002 мм, цельнолитой алюминиевый корпус и инфинити-корригированная оптика делают микроскоп надёжным инструментом для рутинных лабораторных исследований и научной работы. Встроенные функции фото- и видеофиксации с измерениями, групповое наблюдение на экране, совместимость с опциональными методами контрастирования (фазовый контраст, тёмное поле, поляризация) расширяют возможности применения в учебных и исследовательских лабораториях. Прибор требует опыта настройки и понимания принципов микроскопии, но при правильном использовании обеспечивает стабильные результаты и возможность наращивания функциональности по мере необходимости.
