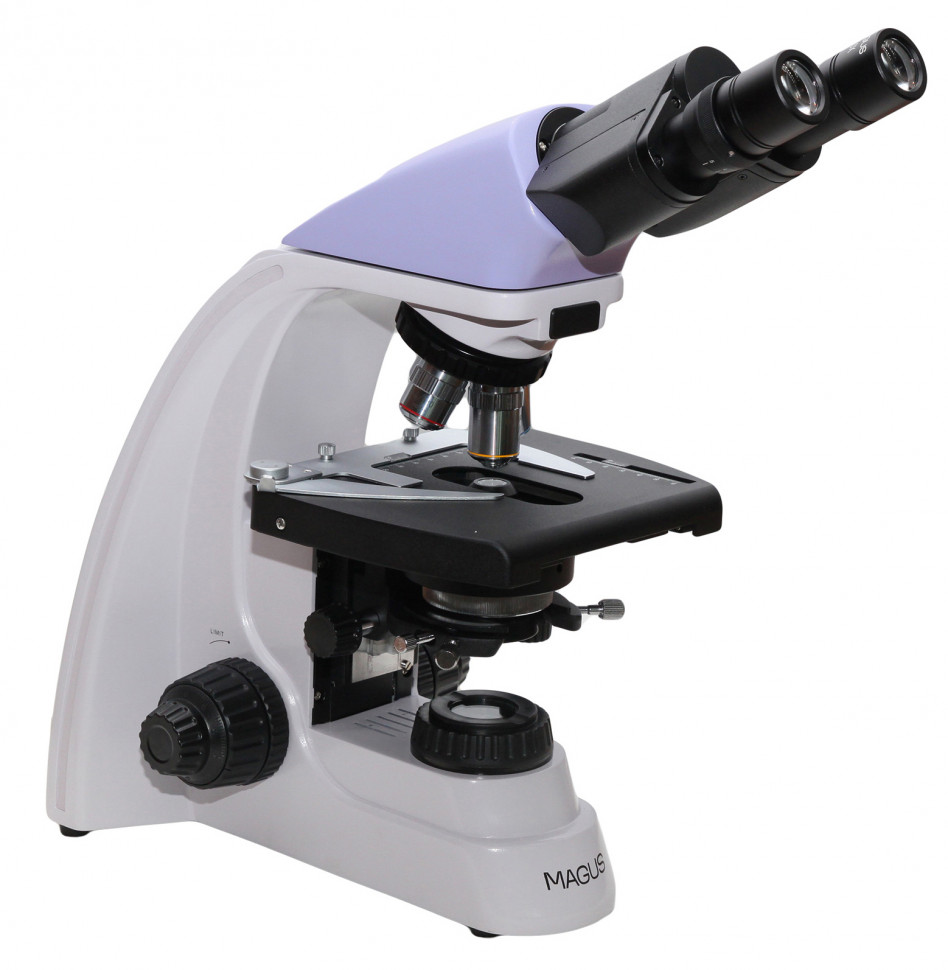

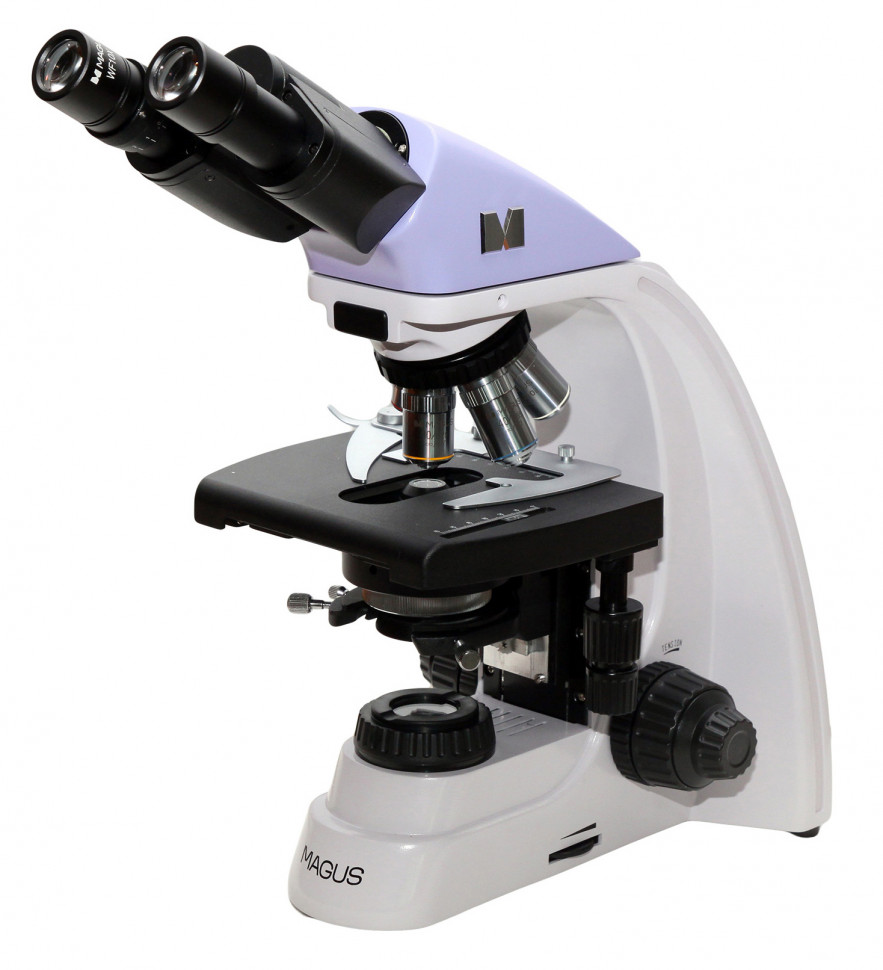

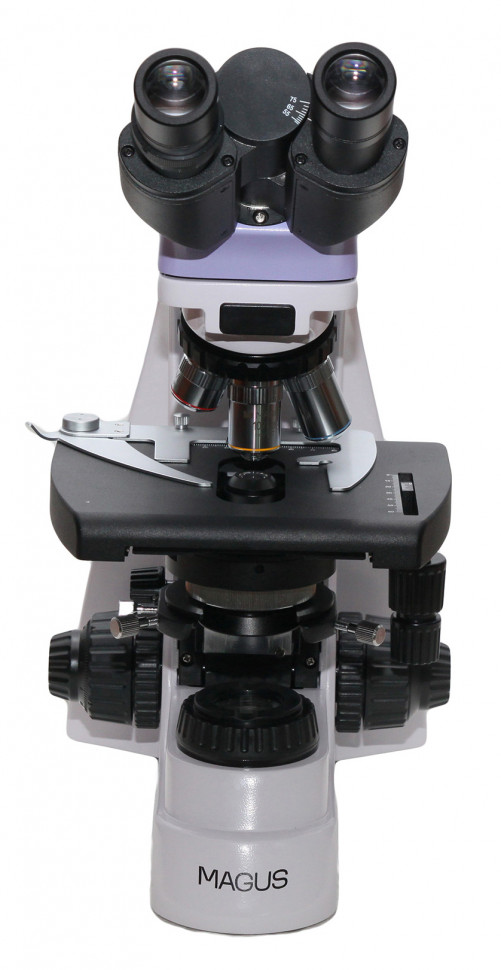

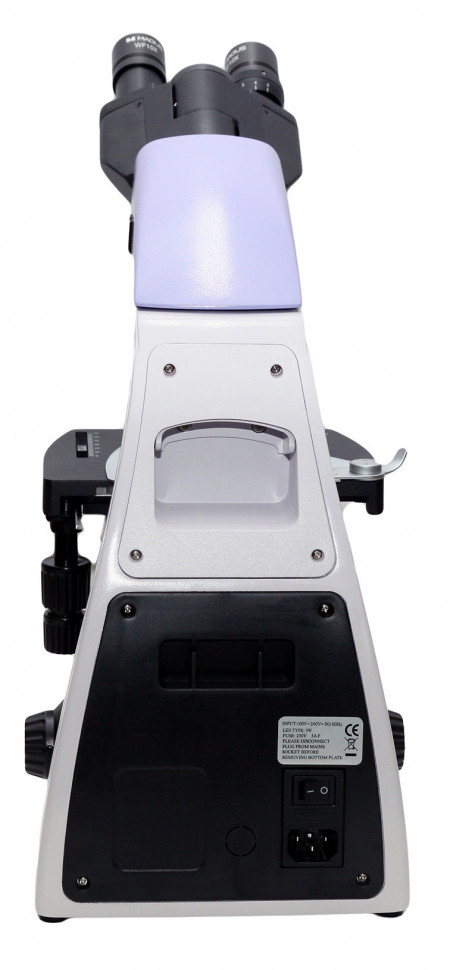

Микроскоп биологический MAGUS Bio 250B

MAGUS Bio 250B — лабораторный микроскоп с инфинити-оптикой и возможностью расширения методов контрастирования

MAGUS Bio 250B — биологический микроскоп проходящего света с планахроматической оптикой, скорректированной на бесконечность, и конденсором Аббе с числовой апертурой 1,25. Базовый метод исследования — светлое поле. Конструкция предусматривает установку слайдеров и дополнительных конденсоров для работы в тёмном поле, фазовом контрасте и поляризованном свете. Диапазон увеличения 40–1000 крат, механический координатный столик, коаксиальная фокусировка с шагом 0,002 мм для тонкой наводки. Прибор рассчитан на длительную лабораторную работу с возможностью точного позиционирования препарата и настройки освещения по методу Кёлера.

Что можно увидеть и сделать на практике

Метод наблюдения и что он даёт

В базовой конфигурации микроскоп работает в светлом поле проходящего света — классический метод для изучения окрашенных гистологических срезов, мазков крови, микробиологических препаратов, растительных и животных тканей. Окрашивание повышает контраст структур, которые сами по себе прозрачны. Планахроматические объективы с коррекцией на бесконечность обеспечивают равномерную резкость и цветопередачу по всему полю зрения диаметром 22 мм, что критично при работе с крупными срезами и сканировании препарата.

Конденсор Аббе с числовой апертурой 1,25 и слотом для слайдеров позволяет быстро переключаться на тёмное поле или фазовый контраст при установке соответствующих аксессуаров. Тёмное поле выявляет контуры и края объектов, невидимых в светлом поле, — например, живые бактерии, споры, тонкие волокна. Фазовый контраст визуализирует неокрашенные живые клетки без предварительной фиксации и пробоподготовки, сохраняя их нативное состояние — это востребовано в цитологии, микробиологии, исследованиях клеточных культур. Устройство простой поляризации открывает доступ к анализу анизотропных структур — кристаллов, минералов, коллагеновых волокон, крахмальных зёрен.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 75×50 мм обеспечивает точное позиционирование препарата. Конструкция без выдвижной зубчатой рейки повышает эргономику — руки оператора не упираются в препятствия при сканировании. Коаксиальная фокусировка с шагом тонкой наводки 0,002 мм позволяет выводить в резкость тонкие оптические срезы при работе с объективами высоких кратностей. Грубая фокусировка оснащена механизмами блокировки хода и регулировки жёсткости — это предотвращает случайное смещение фокальной плоскости и повреждение препарата при смене объектива.

Инфинити-корригированная оптика (коррекция на бесконечность) означает, что лучи света между объективом и окуляром идут параллельным пучком. Это позволяет встраивать в оптический путь дополнительные модули — фазовые кольца, поляризаторы, светоделители для камеры — без внесения аберраций и потери качества изображения. Парфокальная высота объективов 45 мм гарантирует, что при смене объектива в револьвере фокус сохраняется или требует минимальной подстройки.

Область применения

Микроскоп предназначен для лабораторных исследований в биологии, медицине, микробиологии, гистологии, цитологии. Типичные задачи: анализ гистологических срезов тканей, исследование клеточных культур, микробиологическая диагностика, контроль качества в фармацевтике и пищевой промышленности, учебная работа в вузах на продвинутом уровне. Возможность подключения фазово-контрастного и темнопольного оборудования расширяет применение на исследования живых клеток и микроорганизмов без пробоподготовки.

Конструкция и технологии

Четыре планахроматических объектива с коррекцией на бесконечность входят в комплект: 4×/0,10, 10×/0,25, 40×/0,65 и масляный иммерсионный 100×/1,25. Числовая апертура иммерсионного объектива 1,25 обеспечивает разрешающую способность около 0,27 мкм — этого достаточно для визуализации бактерий, субклеточных структур, тонких деталей гистологических срезов. Объективы 40× и 100× подпружинены — при касании препарата оптическая головка отодвигается, защищая фронтальную линзу объектива и покровное стекло от повреждения. Рабочее расстояние объектива 4× составляет 21 мм, объектива 10× — 5 мм, 40× — 0,66 мм, 100× — 0,36 мм. Для работы с иммерсионным объективом в комплект включён флакон иммерсионного масла.

Револьверное устройство рассчитано на 5 объективов — одно гнездо остаётся свободным для установки дополнительного объектива, например 20×/0,40 или 60×/0,80. Револьвер повёрнут от наблюдателя, поэтому рабочий объектив хорошо виден, а пространство над предметным столиком не загромождено.

Бинокулярная насадка типа Gemel (Зидентопф) с углом наклона 30° позволяет вращать окулярные тубусы на 360° для регулировки высоты выноса зрачка под рост оператора — это снижает нагрузку на шею и спину при многочасовой работе. Межзрачковое расстояние регулируется в диапазоне 48–75 мм. Диоптрийная коррекция ±6 диоптрий на левом тубусе компенсирует разницу зрения между глазами. Окуляры 10×/22 мм с удаленным выходным зрачком 10 мм позволяют работать в очках. Диаметр окулярной трубки 30 мм — стандарт для установки цифровой камеры в один из тубусов при необходимости документирования.

Конденсор Аббе с числовой апертурой 1,25 центрируется и регулируется по высоте, крепится в кронштейне типа «ласточкин хвост». Апертурная ирисовая диафрагма конденсора управляет углом светового конуса, регулируя контраст и глубину резкости. Полевая ирисовая диафрагма ограничивает диаметр светового пучка на входе в конденсор — это ключевой элемент настройки освещения по методу Кёлера, который минимизирует блики и паразитную засветку, повышая контраст изображения. Слот в корпусе конденсора предназначен для установки слайдера тёмного поля или фазового контраста — смена метода исследования занимает несколько секунд без демонтажа конденсора.

Источник света — галогенная лампа 12 В мощностью 30 Вт с цоколем G4. Галогенное освещение даёт равномерный тёплый спектр, близкий к дневному свету, что снижает утомляемость глаз при длительной работе. Яркость регулируется плавно. Галогенные лампы обеспечивают достаточную интенсивность для работы с иммерсионными объективами и методами контрастирования, включая тёмное поле, требующее высокой яркости источника.

Коаксиальные рукоятки грубой и тонкой фокусировки расположены по обеим сторонам корпуса в нижней части — при работе руки можно опирать на стол, а не держать на весу. Диапазон грубой фокусировки 21 мм, шаг на оборот 39,8 мм. Тонкая фокусировка с шагом 0,002 мм позволяет прорабатывать оптические срезы при большом увеличении. Блокировка хода грубой фокусировки фиксирует положение тубуса, предотвращая смещение при транспортировке или случайном прикосновении. Регулировка жёсткости хода позволяет настроить усилие вращения рукояток под предпочтения оператора.

В комплект входят четыре светофильтра для коррекции цветовой температуры и контраста изображения. Вес микроскопа 8 кг, габариты 200×436×400 мм — стационарный прибор для установки на лабораторный стол. Диапазон рабочих температур 5…+35 °С.

Кому подойдёт

MAGUS Bio 250B рассчитан на опытных пользователей и профессионалов, владеющих техникой микроскопии. Уровень сложности сборки и настройки обозначен как «сложно» — перед началом работы требуется настройка освещения по Кёлеру, центрировка конденсора, настройка межзрачкового расстояния и диоптрийной коррекции. Без корректной настройки система не раскроет свой потенциал.

Прибор востребован в научных и клинических лабораториях, на кафедрах биологии и медицины в вузах, в лабораториях контроля качества фармацевтических и пищевых производств. Если работа предполагает ежедневное многочасовое использование, исследование живых клеток в фазовом контрасте, точное позиционирование препарата для морфометрии или подсчёта клеток, документирование результатов с подключением цифровой камеры — этот микроскоп обеспечит необходимую функциональность и эргономику.

Инфинити-корригированная оптика и открытая архитектура (свободное гнездо в револьвере, слот в конденсоре, возможность установки камеры) делают прибор платформой для наращивания возможностей по мере роста задач. Если сейчас достаточно светлого поля, а в перспективе потребуется фазовый контраст или цифровая документация — Bio 250B позволит добавить функционал без замены базового инструмента.

Что важно знать заранее

Микроскоп проходящего света требует тонких прозрачных препаратов на предметных стёклах. Толщина среза должна позволять свету пройти через образец — для биологических тканей это обычно 5–20 мкм. Непрозрачные объекты, толстые образцы, объёмные детали в данной конфигурации исследовать невозможно.

Базовая комплектация включает только метод светлого поля. Темнопольные конденсоры (сухой NA 0,9 или иммерсионный NA 1,36–1,25), фазово-контрастное устройство (фазовые слайдеры и фазовые объективы с кольцами), устройство простой поляризации приобретаются отдельно. При выборе метода контрастирования учитывайте задачи: фазовый контраст незаменим для живых клеток, тёмное поле — для выявления мелких объектов с низким контрастом, поляризация — для анизотропных структур.

Для цифровой документации потребуется камера, устанавливаемая в один из окулярных тубусов, и адаптер C-mount. Бинокулярная насадка позволяет работать одним глазом через окуляр, в то время как второй тубус занят камерой. Тринокулярной насадки с выделенным портом для камеры в данной модели нет.

Иммерсионный объектив 100× требует нанесения иммерсионного масла между фронтальной линзой объектива и покровным стеклом препарата. После работы масло необходимо удалить специальной жидкостью для очистки оптики — иначе оно полимеризуется и повредит просветление линзы.

Галогенная лампа выделяет тепло при работе и потребляет больше энергии, чем светодиодное освещение. Срок службы галогенной лампы ограничен (обычно 50–100 часов), потребуется периодическая замена. Запасные лампы с цоколем G4 на 12 В/30 Вт — стандартный расходный материал.

Вес 8 кг и габариты делают микроскоп стационарным — для выездных работ он не предназначен. Требуется устойчивый стол и место для свободного доступа к рукояткам фокусировки с обеих сторон корпуса.

Комплектация

• Штатив — корпус микроскопа со встроенным блоком питания, осветителем проходящего света, механизмом коаксиальной фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов.
• Бинокулярная насадка Gemel — окулярные тубусы с вращением на 360°, регулировкой межзрачкового расстояния 48–75 мм и диоптрийной коррекцией ±6 D на левом тубусе.
• Конденсор Аббе NA 1,25 — центрируемый и регулируемый по высоте, с апертурной диафрагмой и слотом для слайдеров темного поля и фазового контраста.
• Объектив планахромат 4×/0,10 — рабочее расстояние 21 мм, используется для обзора препарата и выбора области исследования.
• Объектив планахромат 10×/0,25 — рабочее расстояние 5 мм, базовое увеличение для детального изучения структуры.
• Объектив планахромат 40×/0,65 — подпружиненный, рабочее расстояние 0,66 мм, для визуализации клеточных структур и тонких деталей.
• Объектив планахромат 100×/1,25 масляный — подпружиненный иммерсионный объектив, рабочее расстояние 0,36 мм, максимальное увеличение и разрешение для бактерий, субклеточных структур, тонких срезов.
• Окуляры 10×/22 мм с удаленным зрачком 10 мм (2 шт.) — обеспечивают итоговое увеличение 40–1000 крат совместно с объективами, возможность работы в очках.
• Наглазники на окуляры (2 шт.) — защищают от бокового света, повышают контраст изображения.
• Светофильтры (4 шт.) — для коррекции цветовой температуры и контраста.
• Флакон иммерсионного масла — для работы с объективом 100×.
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон — стандартный служебный комплект.

Комплекта достаточно для начала работы в светлом поле с полным диапазоном увеличений. Для расширения функционала потребуются дополнительные аксессуары, перечисленные ниже.

Рекомендуемые аксессуары

Предметные и покровные стёкла — расходный материал для приготовления препаратов. Покровные стёкла толщиной 0,17 мм (№ 1,5) соответствуют стандарту коррекции объективов.

Иммерсионное масло — регулярно расходуемая жидкость при работе с объективом 100×. Флакона из комплекта хватает на ограниченное число сеансов.

Дополнительные объективы 20×/0,40 и 60×/0,80 — заполняют промежутки в диапазоне увеличений, расширяют гибкость выбора кратности для конкретной задачи.

Окуляры повышенной кратности 12,5×, 15×, 20×, 25× — увеличивают итоговое увеличение до 1250–2500 крат. Увеличения свыше 1000–1250 крат с объективом 100×/1,25 приближаются к границе полезного увеличения — дальнейший рост кратности увеличивает размер изображения без прироста детализации. Окуляры высоких кратностей целесообразны при работе с объективами меньшей апертуры или для компенсации особенностей зрения оператора.

Окуляр со шкалой 10×/22 мм — для линейных измерений и подсчёта объектов в поле зрения совместно с калибровочным слайдом.

Калибровочный слайд (объект-микрометр) — для калибровки окулярной шкалы и контроля точности измерений.

Фазово-контрастное устройство — комплект из фазового конденсора либо набора фазовых слайдеров, набора фазовых объективов с фазовыми кольцами и центрирующего телескопа. Необходимо для исследования живых неокрашенных клеток, культур тканей, микроорганизмов.

Конденсор тёмного поля — сухой NA 0,9 или иммерсионный NA 1,36–1,25. Альтернатива — слайдер тёмного поля, устанавливаемый в слот штатного конденсора Аббе. Темнопольная микроскопия визуализирует контуры и края объектов, невидимых в светлом поле.

Устройство простой поляризации — поляризатор и анализатор для выявления двулучепреломления в кристаллах, волокнах, минералах.

Цифровая камера и адаптер C-mount — для документирования наблюдений, архивирования изображений, морфометрического анализа в специализированном программном обеспечении. Камера устанавливается в один из окулярных тубусов.

Сравнение

MAGUS Bio 250B отличается от базовых учебных микроскопов планахроматической оптикой с коррекцией на бесконечность и конденсором высокой апертуры. Учебные модели обычно комплектуются ахроматическими объективами с коррекцией на конечную длину тубуса и конденсором с апертурой 0,9–1,0 — это снижает стоимость, но ограничивает разрешающую способность и равномерность поля зрения. Инфинити-оптика Bio 250B позволяет встраивать дополнительные модули без потери качества изображения — это критично для работы с методами контрастирования.

По сравнению с тринокулярными моделями данный микроскоп не имеет выделенного порта для камеры — камера устанавливается в один из окулярных тубусов бинокулярной насадки. Если документирование ведётся эпизодически, это приемлемое решение. Если съёмка — основной режим работы наряду с визуальным наблюдением, предпочтительна тринокулярная конфигурация с одновременным использованием обоих окуляров и камеры.

Галогенное освещение уступает светодиодному по энергоэффективности и сроку службы источника, но превосходит по равномерности спектра и цветопередаче, что важно при работе с окрашенными препаратами и цветоделением в методах контрастирования. Современные LED-осветители также обеспечивают высокое качество света, но требуют стабилизации цветовой температуры.

Итог

MAGUS Bio 250B — лабораторный микроскоп проходящего света с планахроматической инфинити-оптикой, конденсором высокой апертуры и архитектурой, рассчитанной на расширение функционала. Базовая комплектация обеспечивает работу в светлом поле с увеличением 40–1000 крат и разрешением около 0,27 мкм. Возможность установки фазово-контрастного и темнопольного оборудования, устройства поляризации и цифровой камеры делает прибор универсальной платформой для лабораторных исследований. Механический координатный столик, коаксиальная фокусировка с шагом 0,002 мм, настройка освещения по Кёлеру, эргономичная бинокулярная насадка с регулировкой высоты взора — решения, повышающие точность и комфорт многочасовой работы. Микроскоп предназначен для опытных пользователей в научных, клинических и учебных лабораториях, где требуется сочетание высокого оптического качества, точности позиционирования и перспективы развития системы.
