Микроскоп биологический MAGUS Bio 260T

MAGUS Bio 260T — лабораторный микроскоп с кодированным револьвером и инфинити-корригированной оптикой

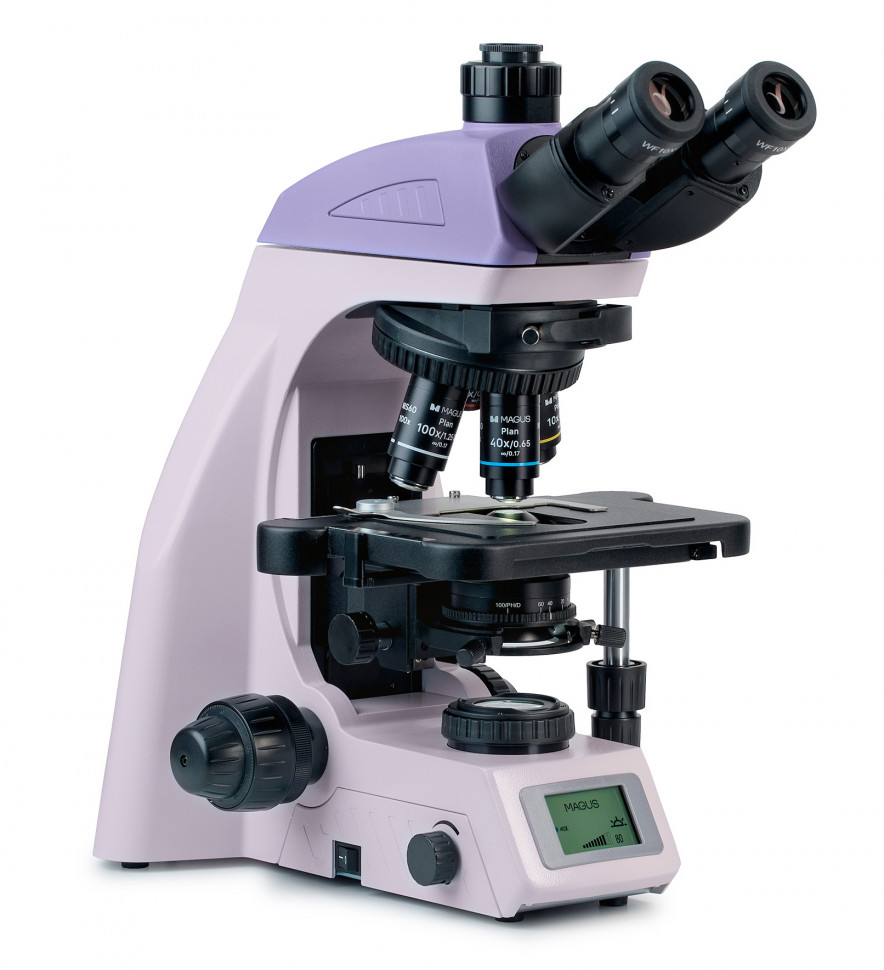

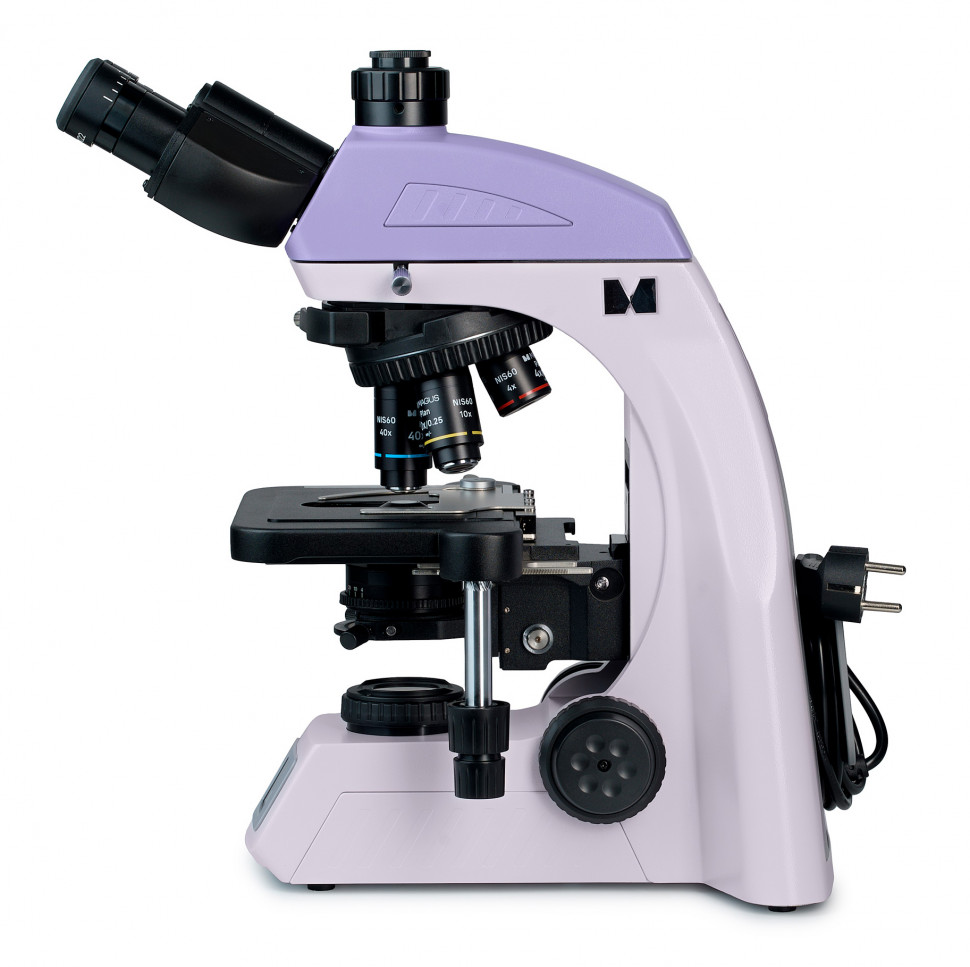

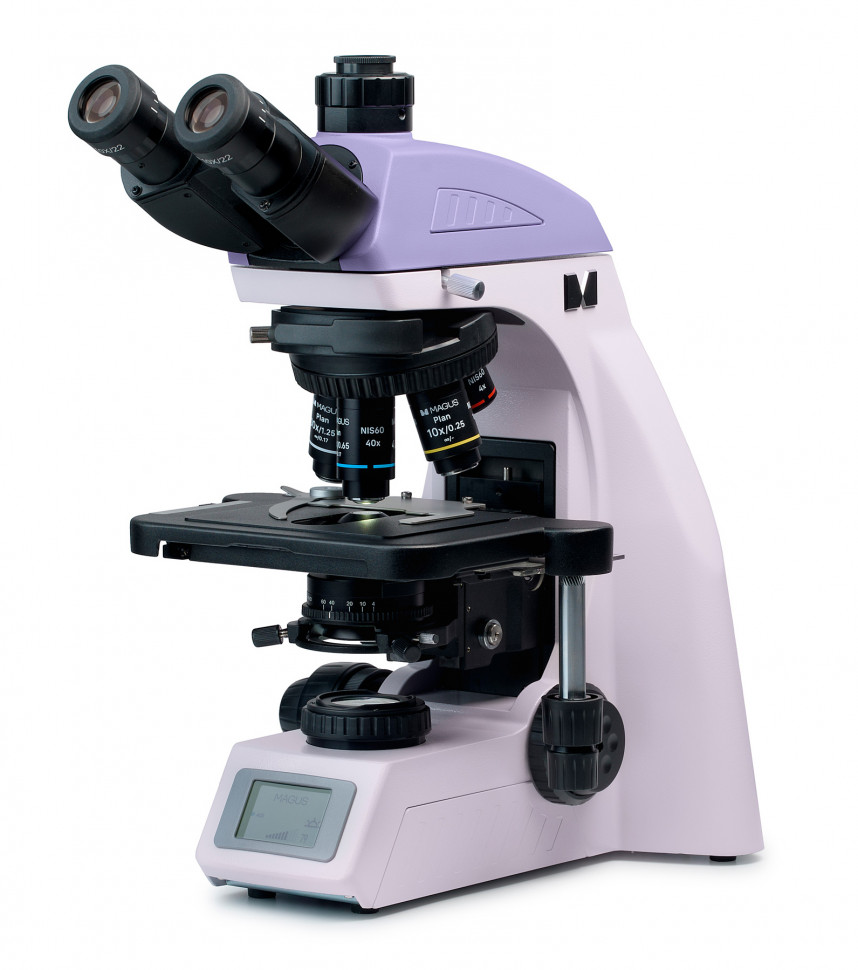

MAGUS Bio 260T — биологический микроскоп проходящего света для научных и медицинских лабораторий. Базово работает в светлом поле, но конструкция предусматривает расширение до темного поля, фазового контраста, поляризации и флуоресценции. Кодированный револьвер автоматически регулирует яркость под каждый из пяти объективов, что критично при частой смене увеличения в рутинной работе. Планахроматическая оптика скорректирована на бесконечность — это позволяет встраивать дополнительные модули между объективом и окуляром без потери качества изображения.

Что можно увидеть на практике

Метод наблюдения и что он дает

В базовой комплектации микроскоп работает в светлом поле — классическом методе для окрашенных гистологических срезов, мазков крови, бактериологических препаратов. Конденсор Аббе с числовой апертурой 1,25 и регулируемой полевой диафрагмой позволяет настроить освещение по Кёлеру: поле зрения подсвечивается равномерно, пыль и неровности источника света не проецируются на изображение. Объектив 100x/1,25 с масляной иммерсией обеспечивает разрешение около 0,27 мкм — достаточно для дифференциации бактериальных клеток, ядерных структур, тонких волокон. Слот в конденсоре и свободное гнездо над револьвером подготовлены для установки слайдеров и компонентов других методов контрастирования — темного поля для выявления спирохет и подвижных микроорганизмов, фазового контраста для наблюдения живых неокрашенных клеток без фиксации, простой поляризации для кристаллов и анизотропных структур, эпилюминесцентной насадки для флуоресцентной микроскопии.

Точность и повторяемость

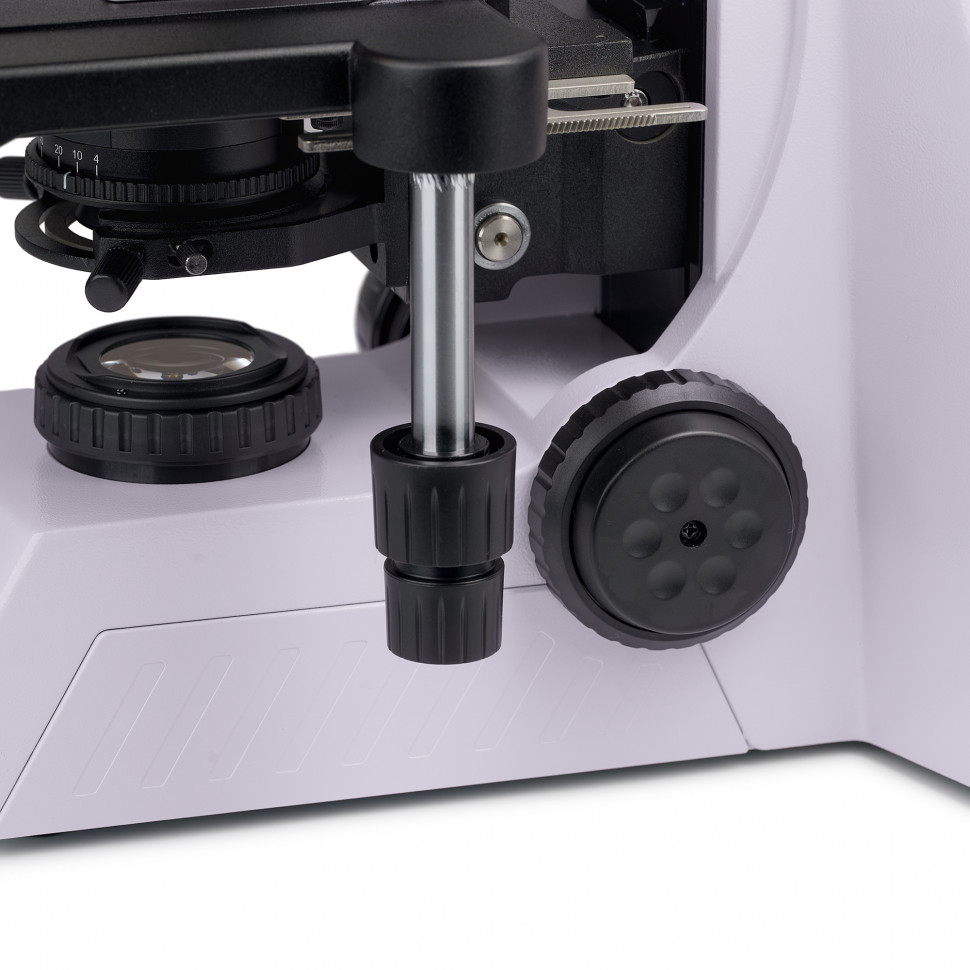

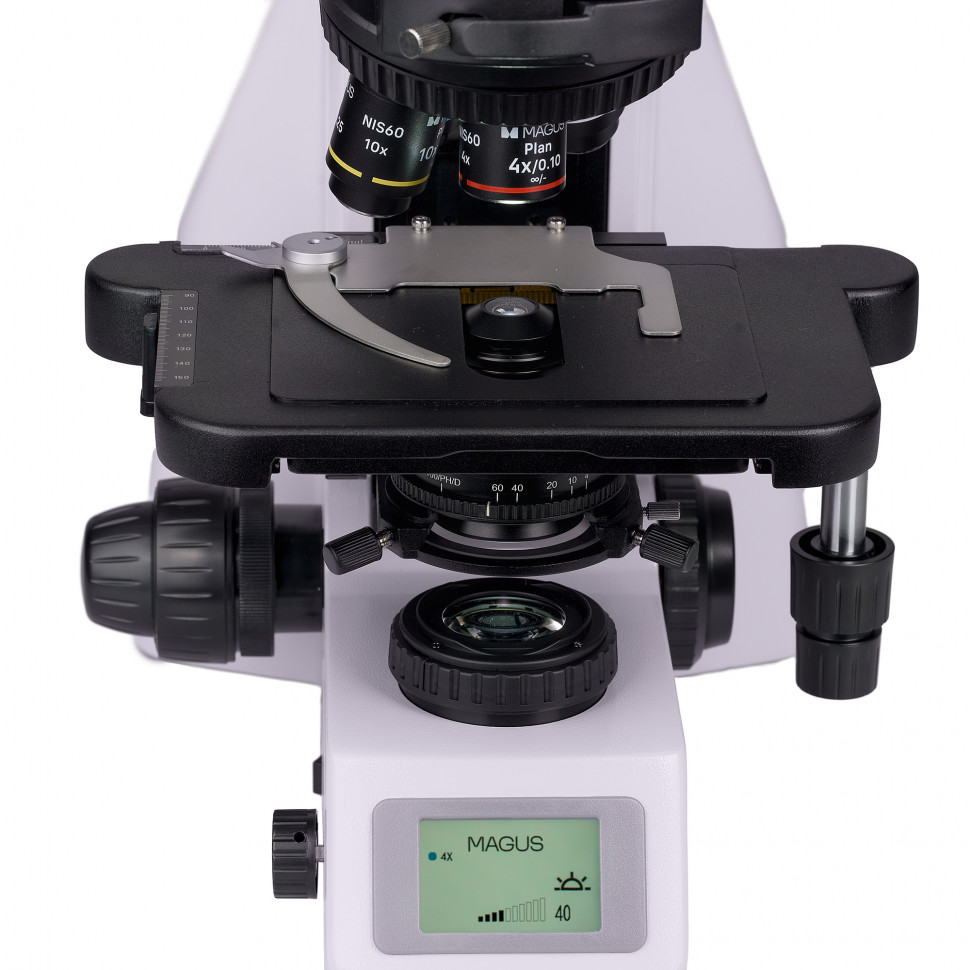

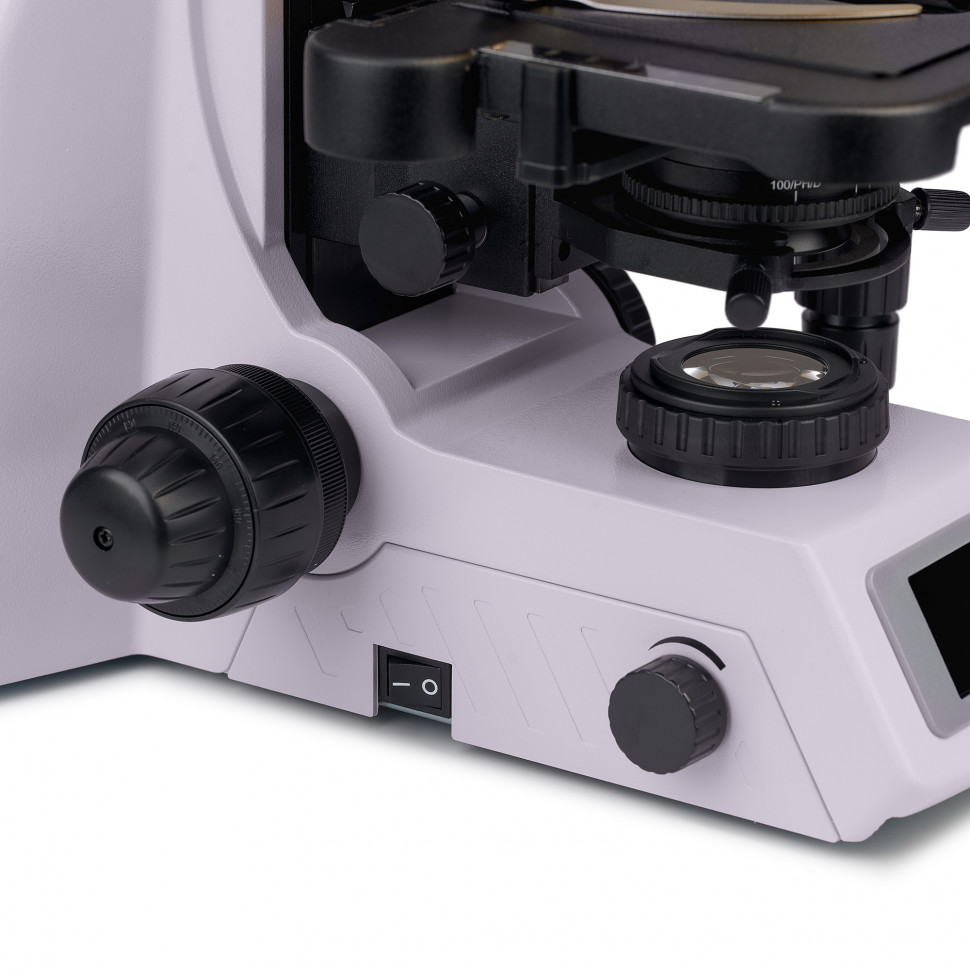

Двухкоординатный механический столик с диапазоном перемещения 78×54 мм и конструкцией без выдвижной рейки обеспечивает плавное перемещение препарата без рывков. Коаксиальная фокусировка разделена на грубую и тонкую: шаг тонкой настройки составляет 0,002 мм на оборот — при работе с иммерсионным объективом и малой глубиной резкости это критично для точного поиска фокальной плоскости. Жесткость грубой фокусировки регулируется отдельным кольцом. Центрируемый конденсор на креплении типа «ласточкин хвост» позволяет выставить оптическую ось точно, что необходимо для освещения по Кёлеру и работы с методами контрастирования.

Область применения

Микроскоп предназначен для лабораторных и медицинских исследований: гистологии, цитологии, гематологии, микробиологии, паразитологии. Инфинити-корригированная оптика и возможность подключения эпилюминесцентной насадки, фазово-контрастных и темнопольных устройств делают прибор пригодным для научных задач, где требуется переключение между методами наблюдения. Встроенный дисплей отображает текущую кратность объектива, параметры освещения и режимы работы — удобно для контроля и документирования условий наблюдения. Тринокулярная насадка с каналом визуализации 0,55× и делением света 50/50 позволяет одновременно наблюдать визуально и фиксировать изображение на цифровую камеру.

Конструкция и технологии

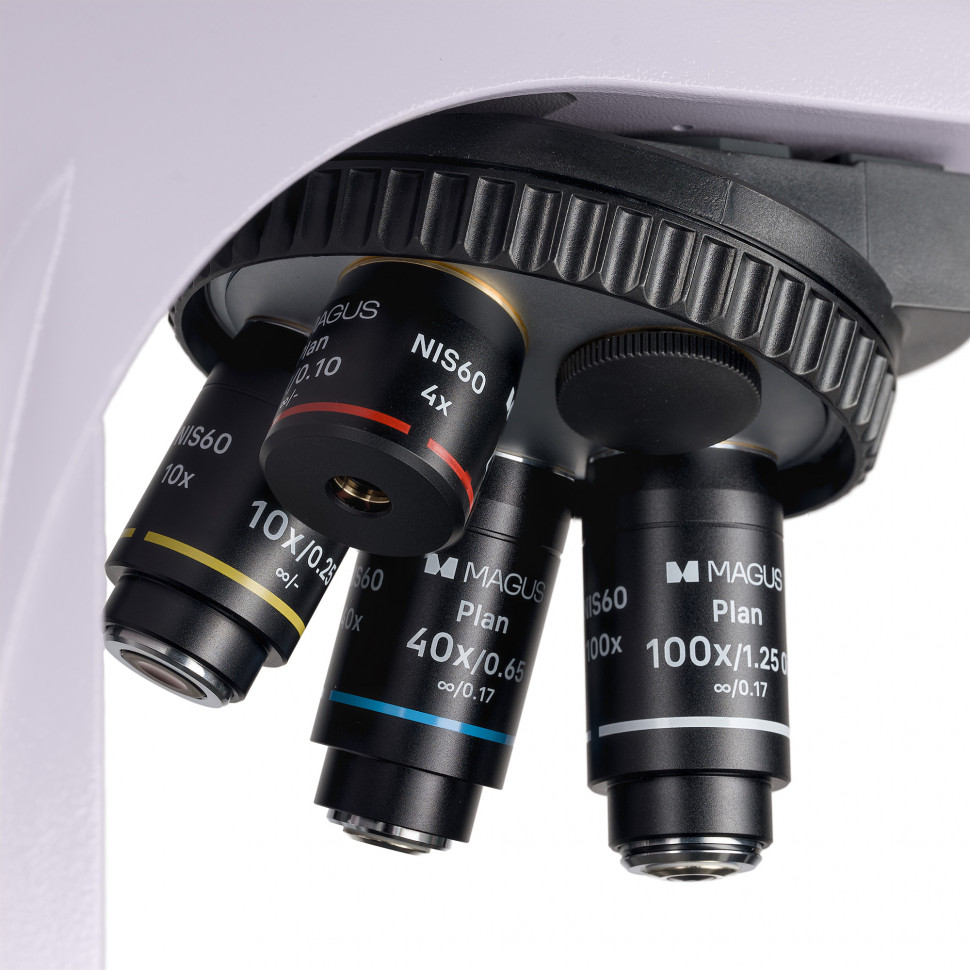

Планахроматические объективы 4×, 10×, 40× и 100× скорректированы на бесконечность — промежуточное изображение формируется не внутри тубуса, а тубусной линзой в насадке, что позволяет встраивать между объективом и окуляром кубики светофильтров, анализаторы, дополнительные оптические модули без изменения длины оптического пути и без внесения аберраций. Парфокальная высота 60 мм — стандарт для лабораторных микроскопов, обеспечивающий сохранение фокуса при смене объективов. Объектив 100× подпружинен для защиты от повреждения фронтальной линзы при случайном контакте с препаратом — рабочее расстояние составляет всего 0,2 мм.

Кодированный револьвер на пять позиций запоминает настройку яркости для каждого объектива: при повороте револьвера светодиод автоматически изменяет интенсивность света в соответствии с пропусканием и апертурой установленного объектива. Это устраняет необходимость вручную регулировать освещение при каждой смене увеличения — критично при рутинном просмотре серий препаратов или в учебном процессе. Четыре гнезда заняты комплектными объективами, пятое остается свободным для объектива по выбору пользователя — например, 20× или 60× из опционального списка.

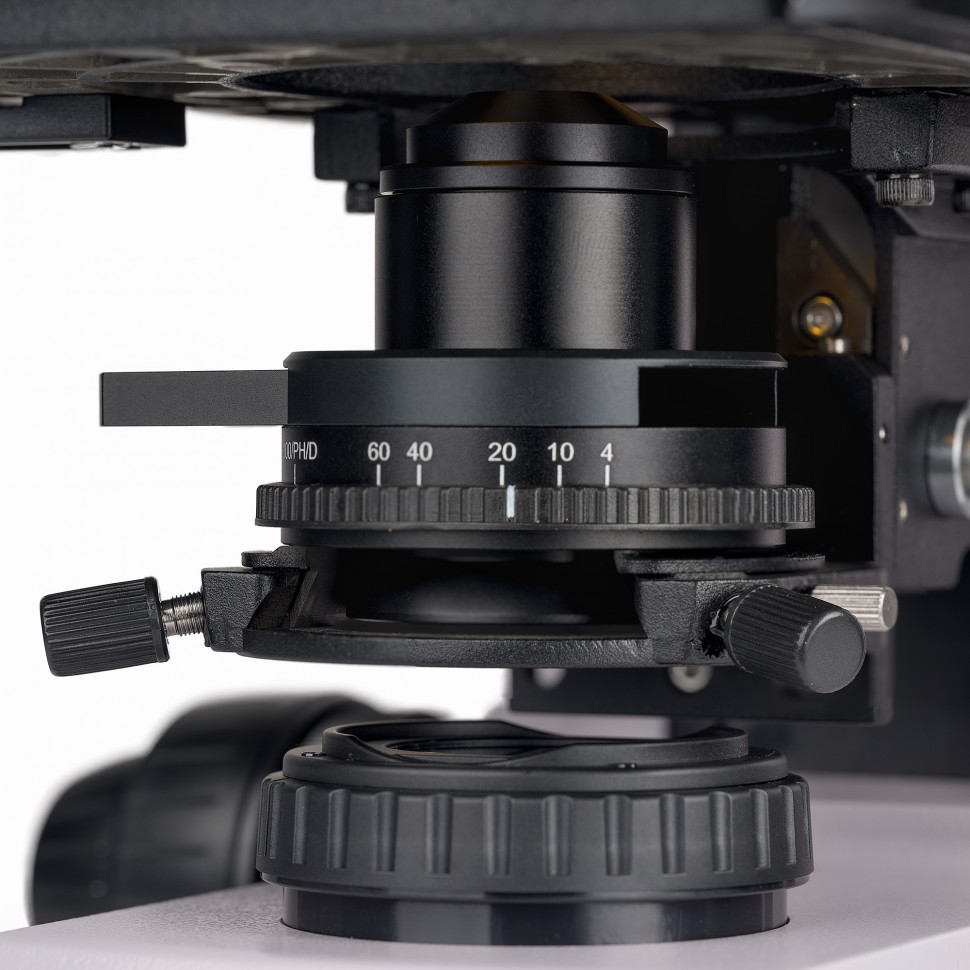

Конденсор Аббе с апертурой 1,25 центрируется винтами и перемещается по высоте — это необходимо для правильной настройки освещения по Кёлеру. Апертурная диафрагма регулирует числовую апертуру светового конуса, согласуя её с апертурой рабочего объектива — на корпусе конденсора нанесены метки кратности для быстрой установки. Ирисовая полевая диафрагма ограничивает диаметр светового пятна, убирая паразитную засветку и повышая контраст. Слот в конденсоре закрыт заглушкой, но готов принять слайдер темного поля или фазового контраста.

Тринокулярная насадка Gemel (тип Зидентопф) имеет фиксированный угол наклона 30° и вращение тубусов на 360° вокруг вертикальной оси — это позволяет выставить удобное положение окуляров независимо от ориентации столика. Межзрачковое расстояние регулируется в диапазоне 47–75 мм, диоптрийная коррекция ±5 диоптрий предусмотрена на каждом окуляре, а не на тубусах. Окуляры 10×/22 мм с удаленным зрачком рассчитаны на работу в очках — комплектные резиновые наглазники защищают линзы очков от царапин. Канал визуализации имеет коэффициент 0,55× — при подключении камеры через комплектный адаптер C-mount 1× итоговое увеличение на сенсор составляет 0,55 от визуального. Деление света 50/50 зафиксировано — половина светового потока идет в окуляры, половина на камеру.

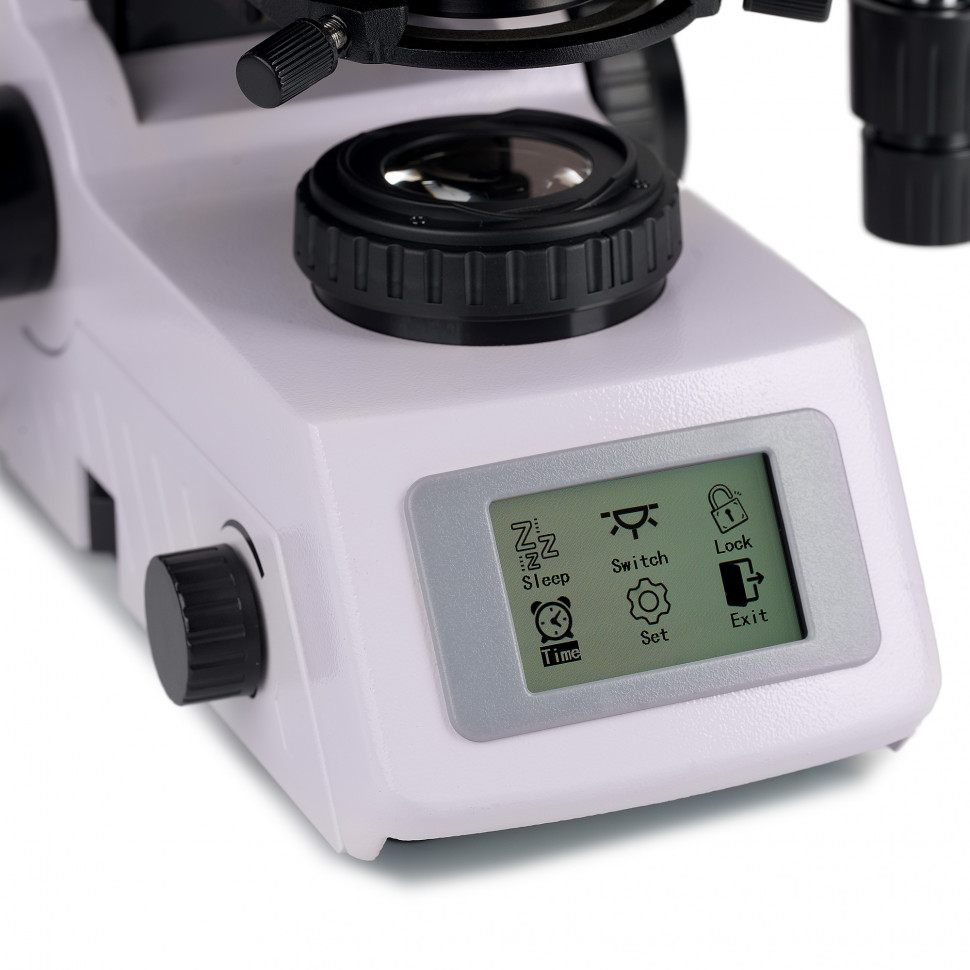

Светодиод мощностью 3 Вт обеспечивает стабильную цветовую температуру независимо от яркости — это важно при цифровой фотофиксации и документировании препаратов. Встроенный дисплей у основания штатива показывает текущую кратность объектива, уровень освещения, режим работы и время автоматического отключения (режим сна, эко-режим).

Кому подойдет

Микроскоп ориентирован на научные и медицинские лаборатории, НИИ, вузы биологического и медицинского профиля, центры контроля качества. Уровень сложности настройки обозначен как высокий — предполагается, что пользователь знаком с принципами освещения по Кёлеру, настройкой апертурной диафрагмы, работой с иммерсионными объективами, центрировкой конденсора. Для начинающих без подготовки прибор избыточен по функционалу и требует времени на освоение. Для опытных микроскопистов автоматизация режимов освещения и возможность расширения до сложных методов контрастирования делают его универсальным рабочим инструментом. Тем, кто планирует работать не только в светлом поле, стоит учесть стоимость дополнительных устройств — фазово-контрастного, темнопольного, поляризационного, эпилюминесцентного.

Что важно знать заранее

Микроскоп работает с тонкими прозрачными препаратами на предметных стеклах толщиной 0,17 мм (на это рассчитаны объективы 40× и 100×). Объемные непрозрачные объекты наблюдать невозможно — метод проходящего света требует, чтобы свет прошел сквозь образец. Объектив 100×/1,25 — иммерсионный, между фронтальной линзой и покровным стеклом необходимо нанести каплю иммерсионного масла. Рабочее расстояние на этом увеличении составляет 0,2 мм — любое неосторожное движение столика вверх может привести к контакту с препаратом, поэтому объектив подпружинен.

Числовая апертура иммерсионного объектива 1,25 обеспечивает полезное увеличение до 1250×. Комплектные окуляры 10× дают максимальное увеличение 1000× — это в пределах полезного диапазона. Опциональные окуляры 12,5× поднимут увеличение до 1250×, окуляры 15× и выше уже выведут увеличение за границу полезного — изображение будет увеличиваться без роста детализации.

Базовая комплектация не включает устройства для темного поля, фазового контраста, поляризации или флуоресценции — конструкция позволяет их установить, но это опциональное оборудование, докупаемое отдельно. Цифровая камера также не входит в комплект — канал визуализации готов к подключению, но камеру нужно выбирать отдельно с учетом коэффициента 0,55× и размера сенсора.

Настройка освещения по Кёлеру, центрировка конденсора, согласование апертурной диафрагмы с объективом — обязательные процедуры для получения качественного изображения. Без правильной настройки преимущества планахроматической оптики и высокой апертуры не раскроются. Если опыта настройки нет, потребуется время на изучение методики или консультация специалиста.

Комплектация

• Штатив — интегрирует источник проходящего света, механизм коаксиальной фокусировки, двухкоординатный столик, кронштейн конденсора, кодированный револьвер на 5 позиций, встроенный дисплей и блок питания.
• Конденсор Аббе NA 1,25 — центрируемый, с регулировкой высоты, регулируемой апертурной и полевой диафрагмами, слотом для слайдеров, креплением «ласточкин хвост».
• Тринокулярная насадка Gemel — угол наклона 30°, вращение тубусов 360°, канал визуализации 0,55×, деление света 50/50.
• Объектив Plan 4×/0,10 — планахромат, инфинити-коррекция, рабочее расстояние 30 мм.
• Объектив Plan 10×/0,25 — планахромат, инфинити-коррекция, рабочее расстояние 10,2 мм.
• Объектив Plan 40×/0,65 — планахромат, инфинити-коррекция, рабочее расстояние 1,5 мм, коррекция на покровное стекло 0,17 мм.
• Объектив Plan 100×/1,25 ми — планахромат, инфинити-коррекция, масляная иммерсия, подпружиненный, рабочее расстояние 0,2 мм, коррекция на покровное стекло 0,17 мм.
• Окуляры 10×/22 мм (2 шт.) — с удаленным зрачком и диоптрийной коррекцией ±5 диоптрий на каждом.
• Наглазники резиновые (2 шт.) — защита линз очков при работе.
• Адаптер C-mount 1× — для подключения цифровой камеры к каналу визуализации.
• Сетевой шнур питания, пылезащитный чехол, инструкция, гарантийный талон.

Комплект готов к работе в светлом поле сразу после распаковки. Для расширения методов наблюдения потребуются опциональные устройства, для цифровой фиксации — камера с C-mount креплением.

Рекомендуемые аксессуары

Иммерсионное масло — обязательно для работы с объективом 100×. Предметные стекла толщиной 1 мм и покровные стекла 0,17 мм — для приготовления постоянных и временных препаратов. Окуляр 10×/22 мм со шкалой — для морфометрии в паре с калибровочным слайдом. Цифровая камера — для фото- и видеофиксации, с учетом коэффициента канала визуализации 0,55×. Фазово-контрастное устройство — слайдер, набор фазовых объективов, центрирующий телескоп — для наблюдения живых неокрашенных клеток. Слайдер темного поля или конденсор темного поля — для выявления спирохет, подвижных микроорганизмов, коллоидных частиц. Устройство простой поляризации — поляризатор и анализатор — для изучения кристаллов, волокон, анизотропных структур. Набор светофильтров — для коррекции цветовой температуры и повышения контраста. Дополнительные объективы — 20×, 60×, апохроматы — для специфических задач.

Итог

MAGUS Bio 260T — лабораторный микроскоп с инфинити-корригированной планахроматической оптикой, кодированным револьвером, автоматической регулировкой освещения и возможностью расширения до продвинутых методов контрастирования. Диапазон увеличения 40–1000× с иммерсионным объективом апертурой 1,25 обеспечивает разрешение до 0,27 мкм — достаточно для большинства задач гистологии, цитологии, микробиологии. Конструкция рассчитана на опытных пользователей, требует навыков настройки освещения по Кёлеру и работы с иммерсией. Для тех, кто планирует не только рутинный просмотр в светлом поле, но и переход к фазовому контрасту, темному полю, поляризации или флуоресценции, заложенные возможности расширения и инфинити-коррекция оптики делают прибор долгосрочным вложением.
