Микроскоп биологический цифровой MAGUS Bio DH240

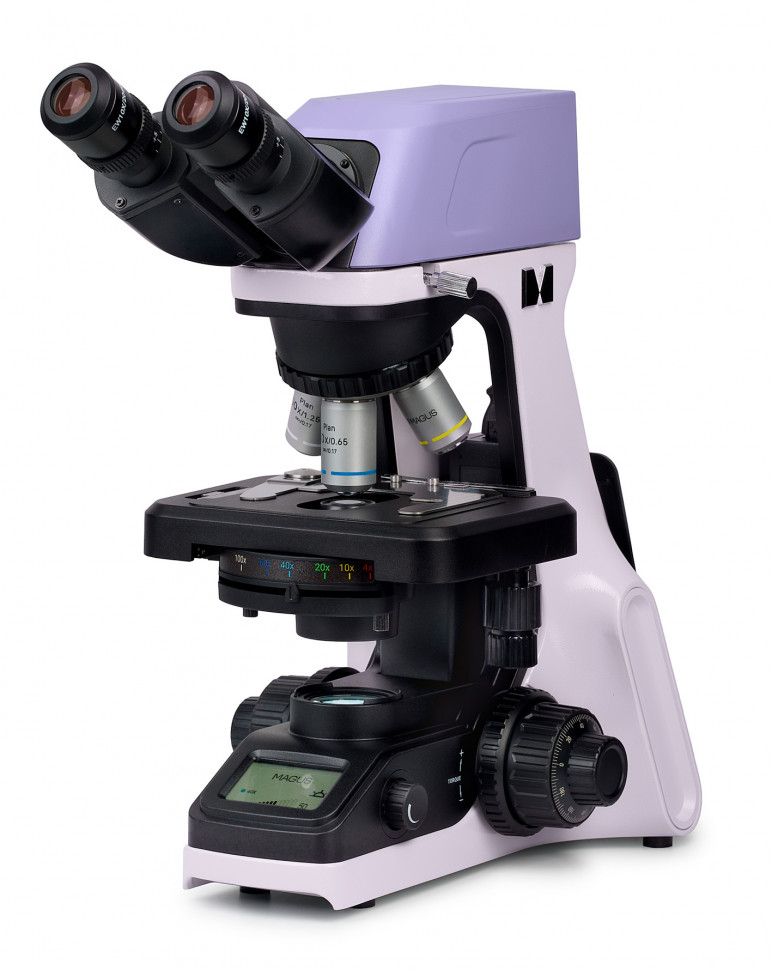

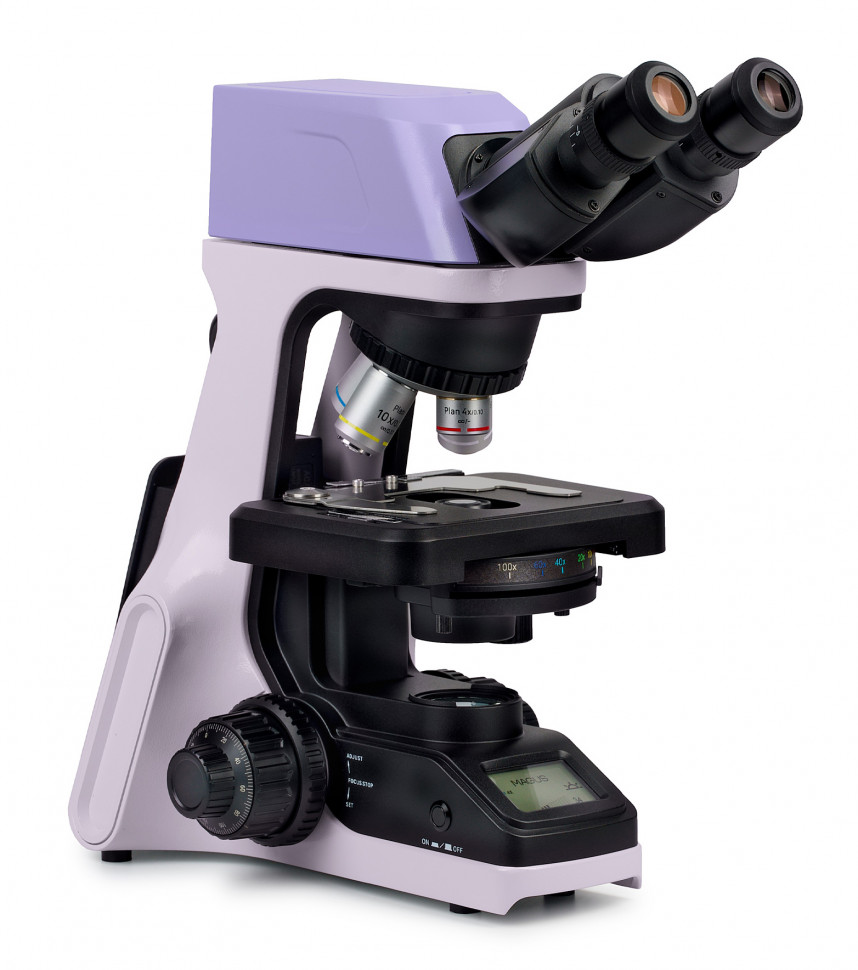

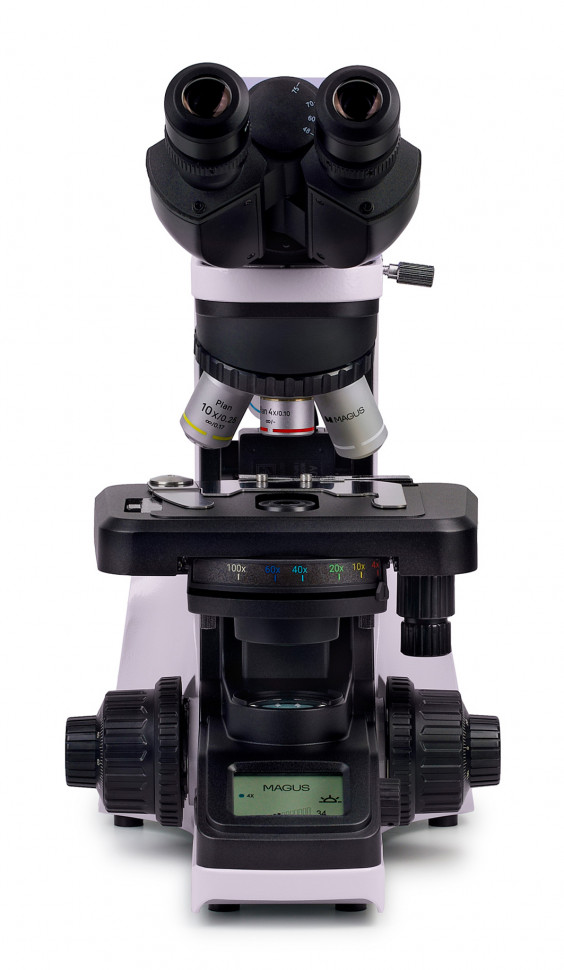

Микроскоп биологический цифровой MAGUS Bio DH240 — лабораторный прибор со встроенной камерой и автоматикой освещения

MAGUS Bio DH240 — биологический микроскоп проходящего света с встроенной цифровой камерой разрешением 8 Мп и планахроматической оптикой, скорректированной на бесконечность. Прибор обеспечивает диапазон увеличения 40–1000x и предназначен для работы с прозрачными и полупрозрачными биологическими образцами в светлом поле. Кодированный револьвер автоматически регулирует яркость освещения при смене объектива, что экономит время и снижает нагрузку на зрение при частых переключениях увеличения. Камера интегрирована в бинокулярную насадку и передает изображение на компьютер по Wi-Fi, позволяя одновременно вести визуальное наблюдение и цифровую документацию без переустановки компонентов.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп работает с прозрачными и полупрозрачными биологическими препаратами: гистологические срезы тканей, мазки крови, микроорганизмы в культуре, клетки растений, простейшие в жидких средах. Диапазон увеличения от 40x до 1000x охватывает наблюдение крупных клеточных структур на малом увеличении и детальное изучение внутриклеточных элементов и бактерий на высоком. Объектив 100x с числовой апертурой 1,25 предназначен для работы с масляной иммерсией и обеспечивает разрешение субмикронного уровня, необходимое для визуализации мелких бактерий и внутриклеточных органелл. Объективы 40x и 100x оснащены пружинным механизмом, предотвращающим повреждение препарата и оптики при случайном контакте.

Подготовка образцов

Проходящий свет требует, чтобы образец пропускал освещение. Препараты готовят на предметных стеклах толщиной 1–1,2 мм с покровным стеклом 0,17 мм (на эту толщину скорректированы все объективы). Для мазков и срезов используют стандартные методы фиксации и окрашивания. Жидкие среды с микроорганизмами наблюдают в виде капли под покровным стеклом или в счетных камерах. Иммерсионный объектив 100x требует нанесения специального масла между фронтальной линзой объектива и покровным стеклом для достижения заявленной апертуры и разрешающей способности. Светлое поле показывает окрашенные структуры, неокрашенные прозрачные объекты видны слабо.

Формат работы

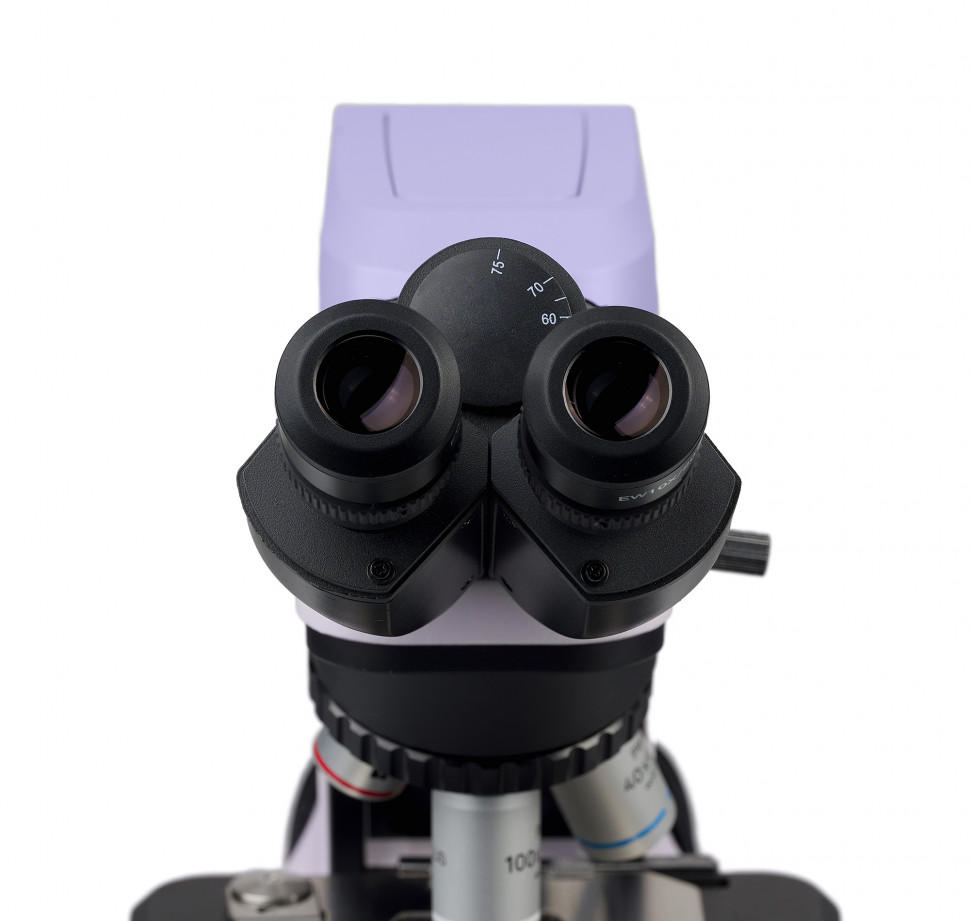

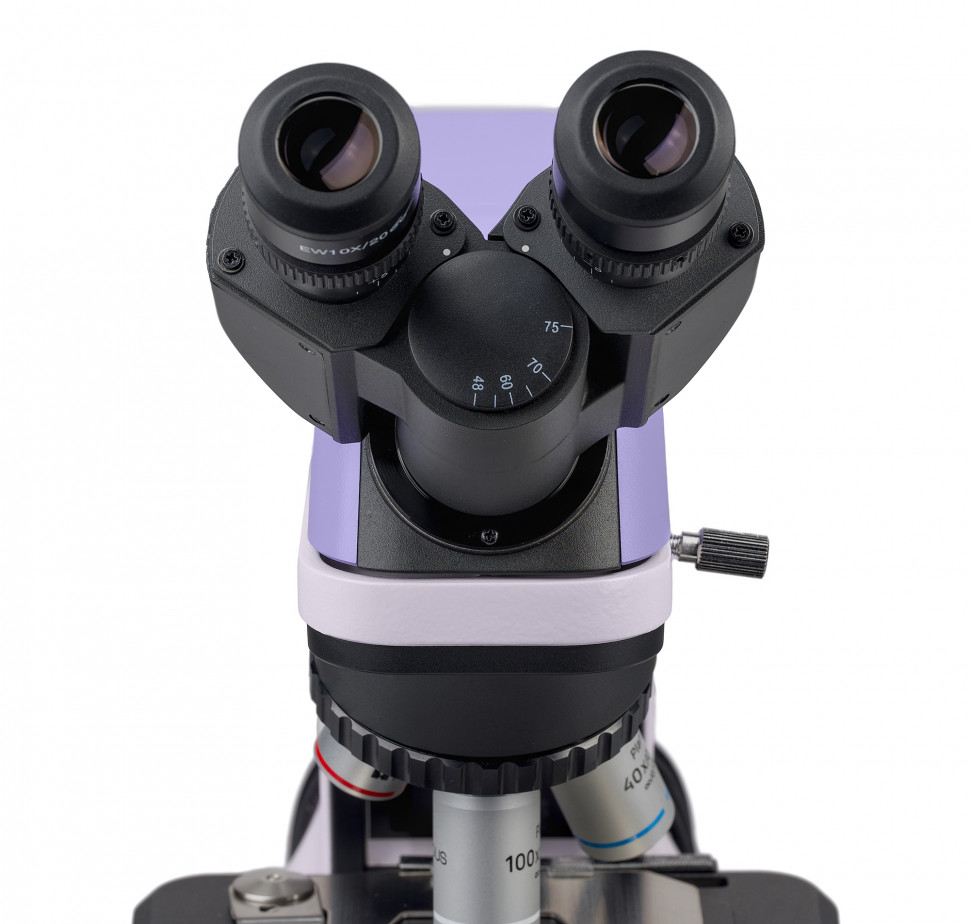

Бинокулярная насадка Gemel (Зидентопф) обеспечивает визуальное наблюдение двумя глазами с регулировкой межзрачкового расстояния 47–75 мм и диоптрийной коррекцией ±5 D на обоих тубусах. Оба тубуса вращаются на 360° вокруг своей оси, позволяя настроить высоту выноса окуляров под рост наблюдателя без изменения угла наклона насадки (30°). Встроенная в насадку камера работает параллельно с визуальным каналом: изображение поступает одновременно в окуляры и на сенсор. Камера производит фотографии и видео с разрешением до 3840x2160 пикселей (4К) и передает материал на компьютер по Wi-Fi. Частота кадров составляет 16 fps при Full HD и 4 fps при 4К, что подходит для статичных и медленно движущихся объектов, но ограничивает работу с быстро перемещающимися микроорганизмами в режиме максимального разрешения.

Конструкция и технологии

Планахроматические объективы с коррекцией на бесконечность обеспечивают плоское поле изображения по всему полю зрения и возможность встраивать в оптический путь дополнительные модули (поляризатор, фазово-контрастные элементы) без нарушения фокусировки. Числовая апертура объективов нарастает от 0,10 (4x) до 1,25 (100x масляная иммерсия), что определяет их разрешающую способность и глубину резкости. Конденсор Аббе с апертурой 1,25 согласован с максимальной апертурой иммерсионного объектива и обеспечивает полное раскрытие его потенциала.

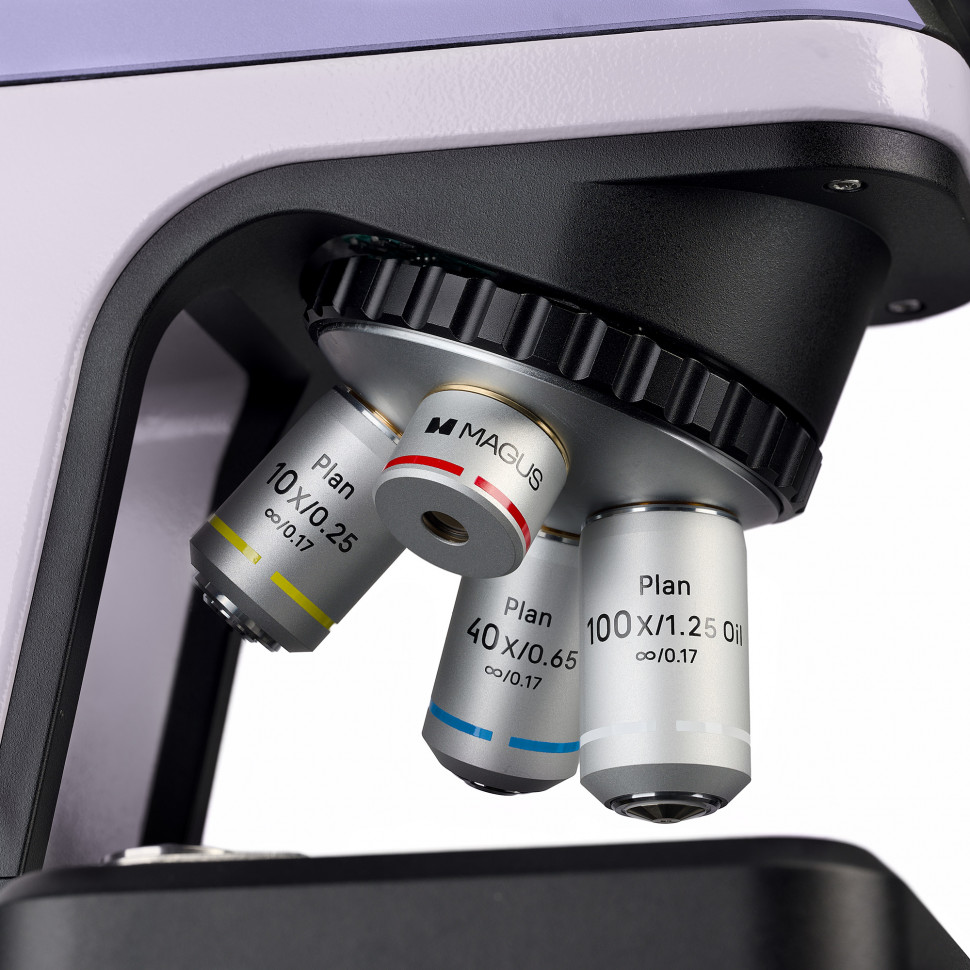

Кодированный револьвер распознает установленный объектив и автоматически регулирует интенсивность светодиодного освещения в соответствии с заранее сохраненными настройками для каждой кратности. Это устраняет необходимость вручную подбирать яркость при каждой смене объектива, что особенно важно при частых переключениях в процессе анализа. Револьвер развернут от наблюдателя: рабочий объектив находится перед исследователем, остальные три направлены в противоположную сторону, освобождая рабочее пространство перед столиком.

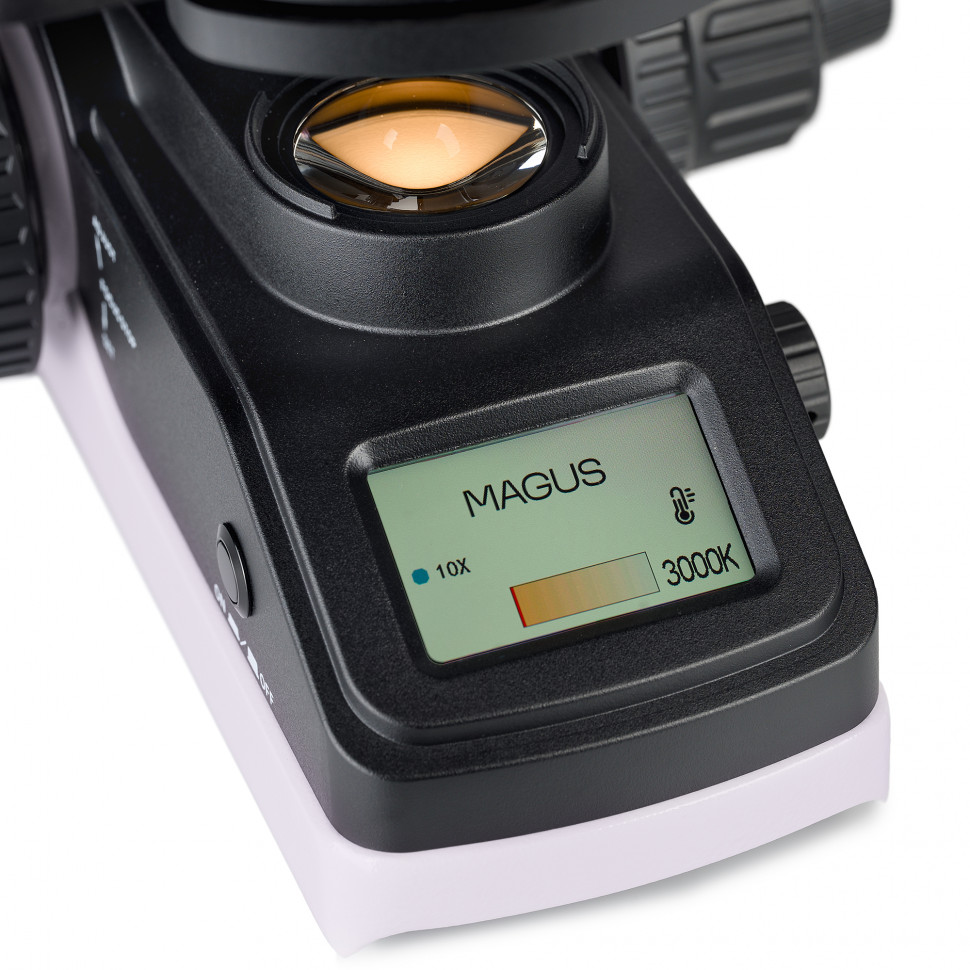

Светодиодный осветитель мощностью 3 Вт с регулируемой цветовой температурой 3000–7000 К позволяет адаптировать спектр освещения под тип образца и используемые красители. Холодный свет (7000 К) усиливает контраст синих и фиолетовых окрасок, теплый (3000 К) — красных и оранжевых. Ресурс светодиода составляет 50 000 часов работы.

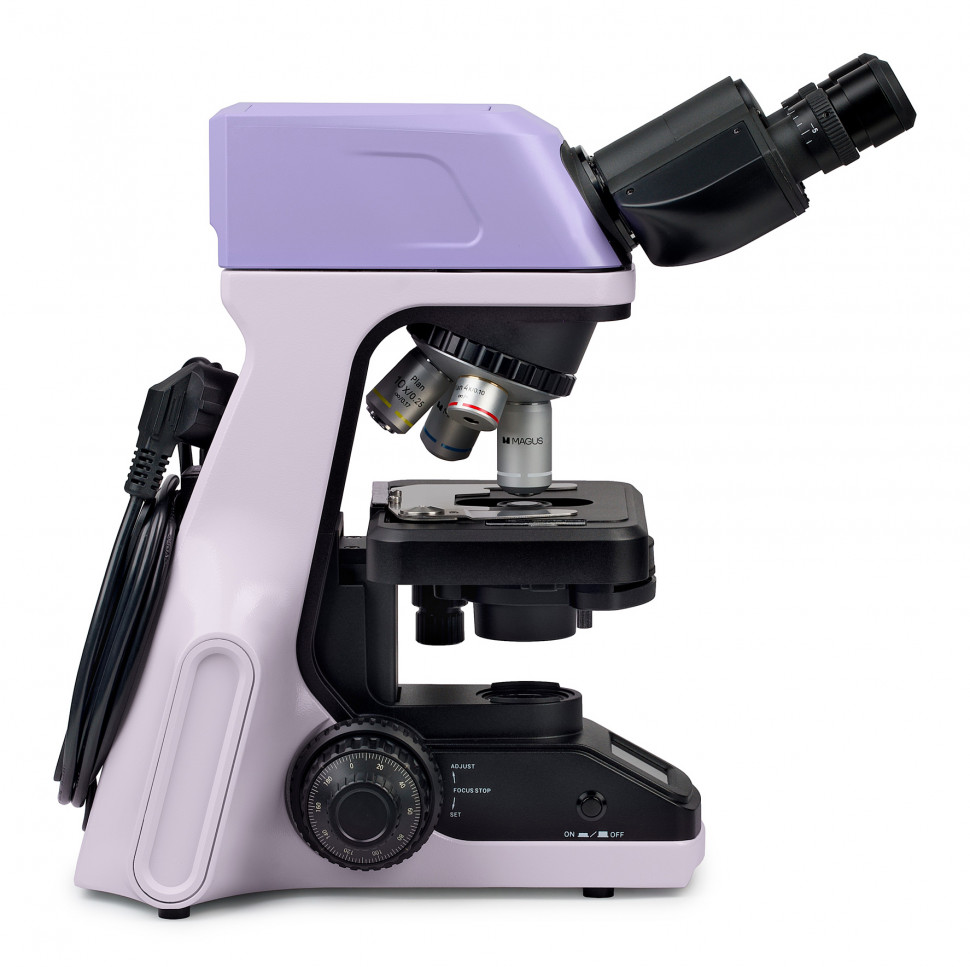

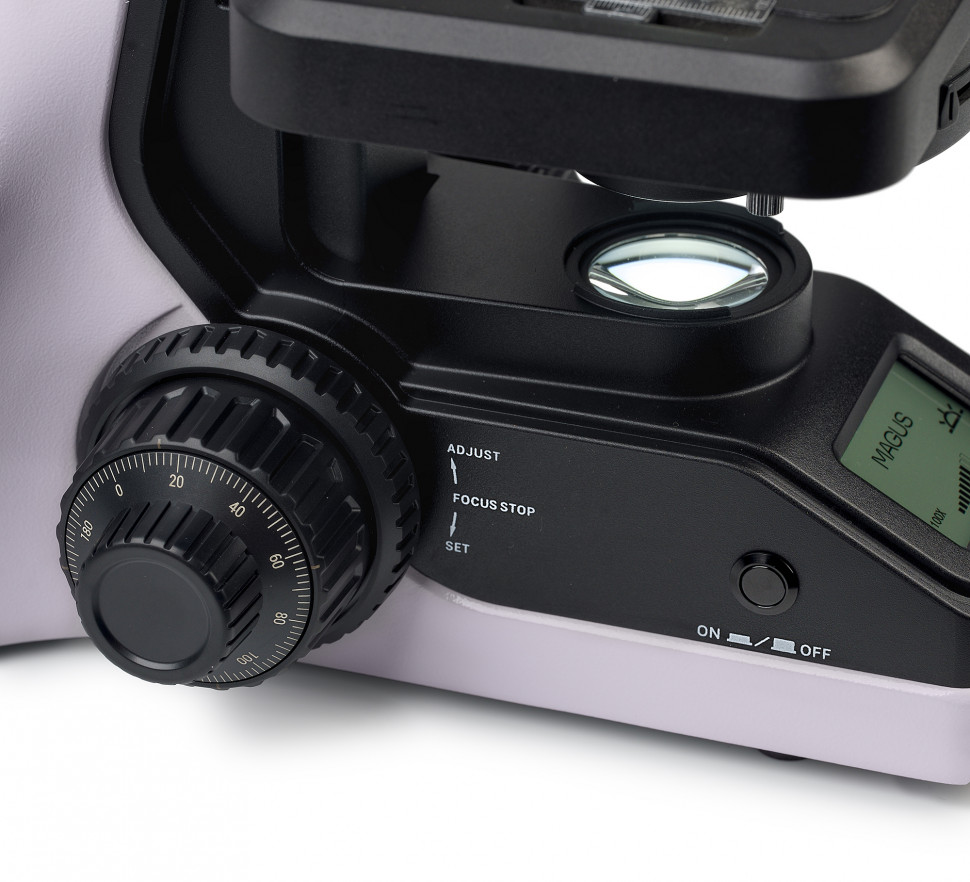

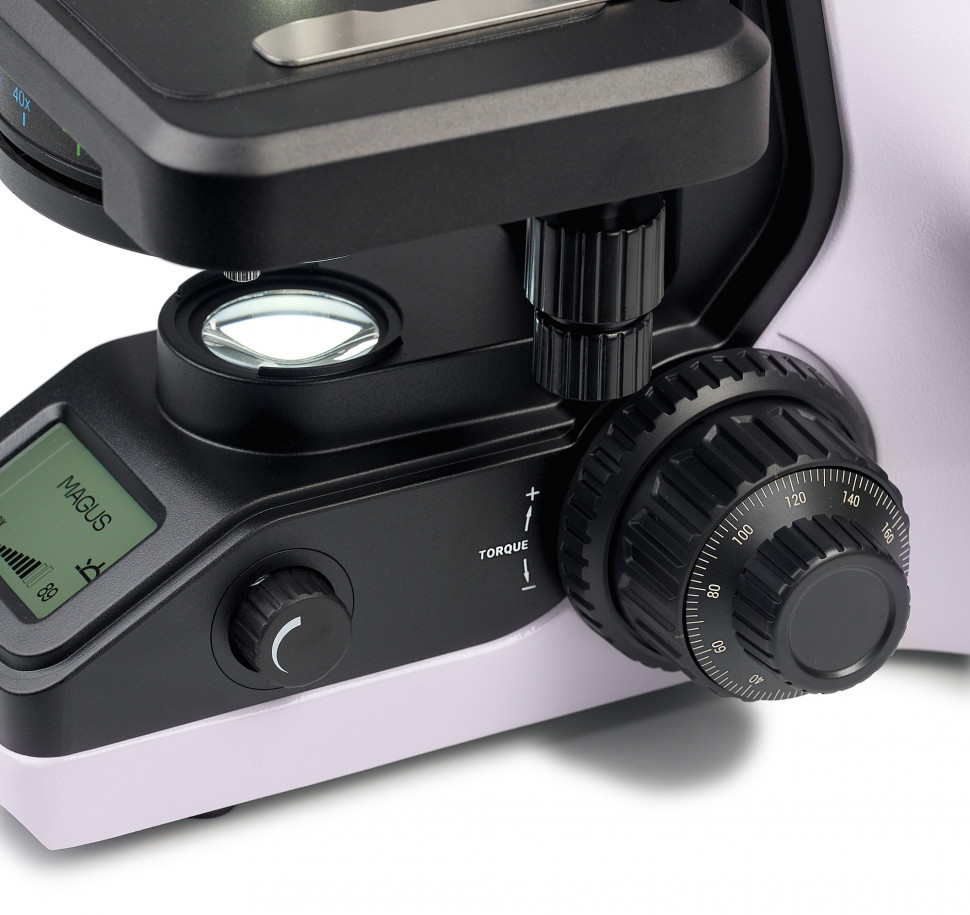

Коаксиальная фокусировка с раздельными механизмами грубой и тонкой наводки управляется с двух сторон микроскопа. Грубая настройка имеет ход 17 мм с шагом 37,7 мм на полный оборот ручки и оснащена блокировкой (для предотвращения сбоя после установки объектива) и регулировкой жесткости хода. Тонкая фокусировка обеспечивает шаг 0,002 мм на деление и 0,2 мм на полный оборот, что достаточно для точной настройки на тонкие оптические срезы при работе на высоких увеличениях.

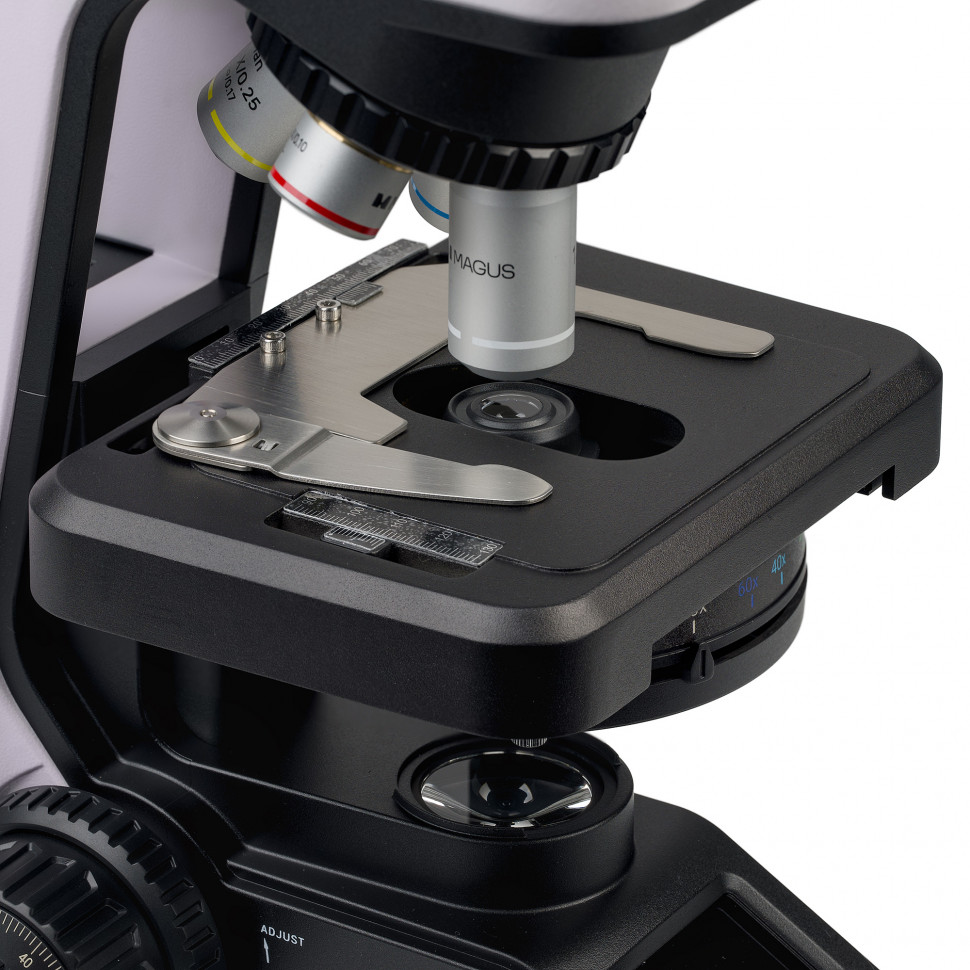

Двухкоординатный механический столик размером 180x130 мм с диапазоном перемещения 74x30 мм оснащен ременной передачей, обеспечивающей плавное движение препарата без рывков. Конструкция без выдвижной рейки упрощает доступ к препарату и уменьшает габариты микроскопа. Конденсор закреплен по центру оптической оси и не требует центрировки, апертурная диафрагма конденсора регулируется по цветовой маркировке, соответствующей кратности объектива.

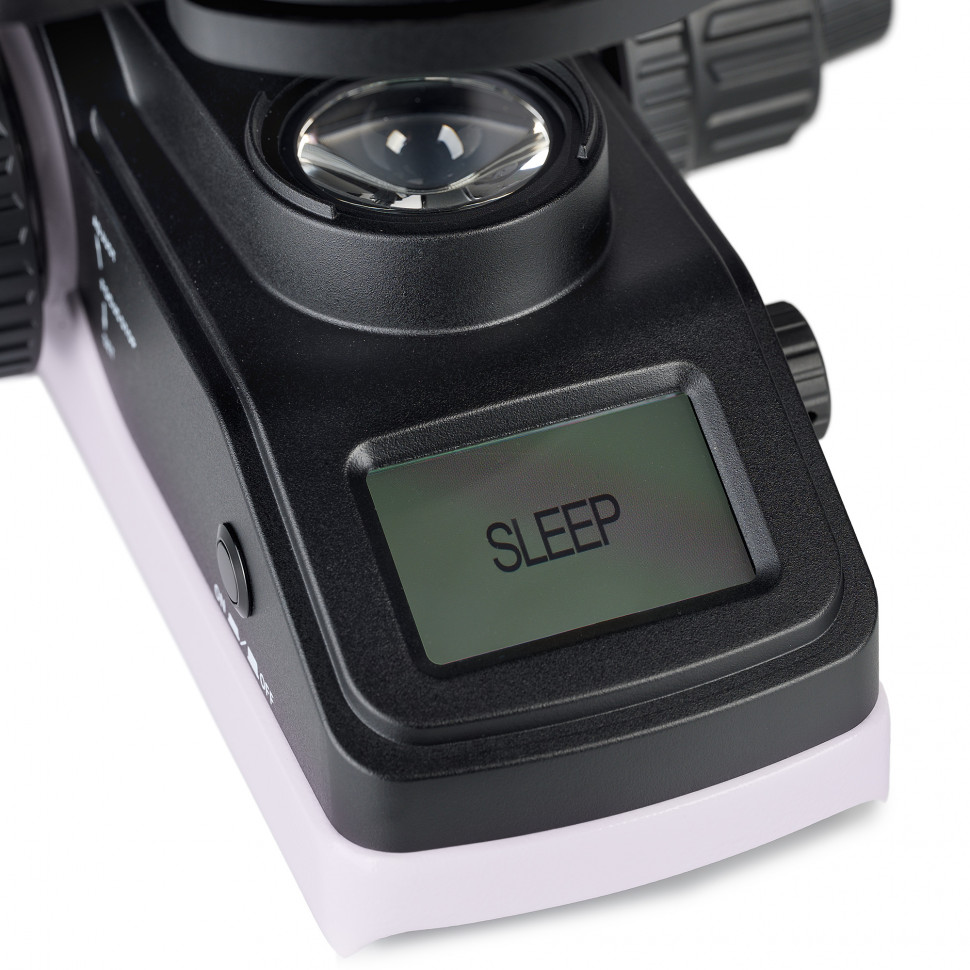

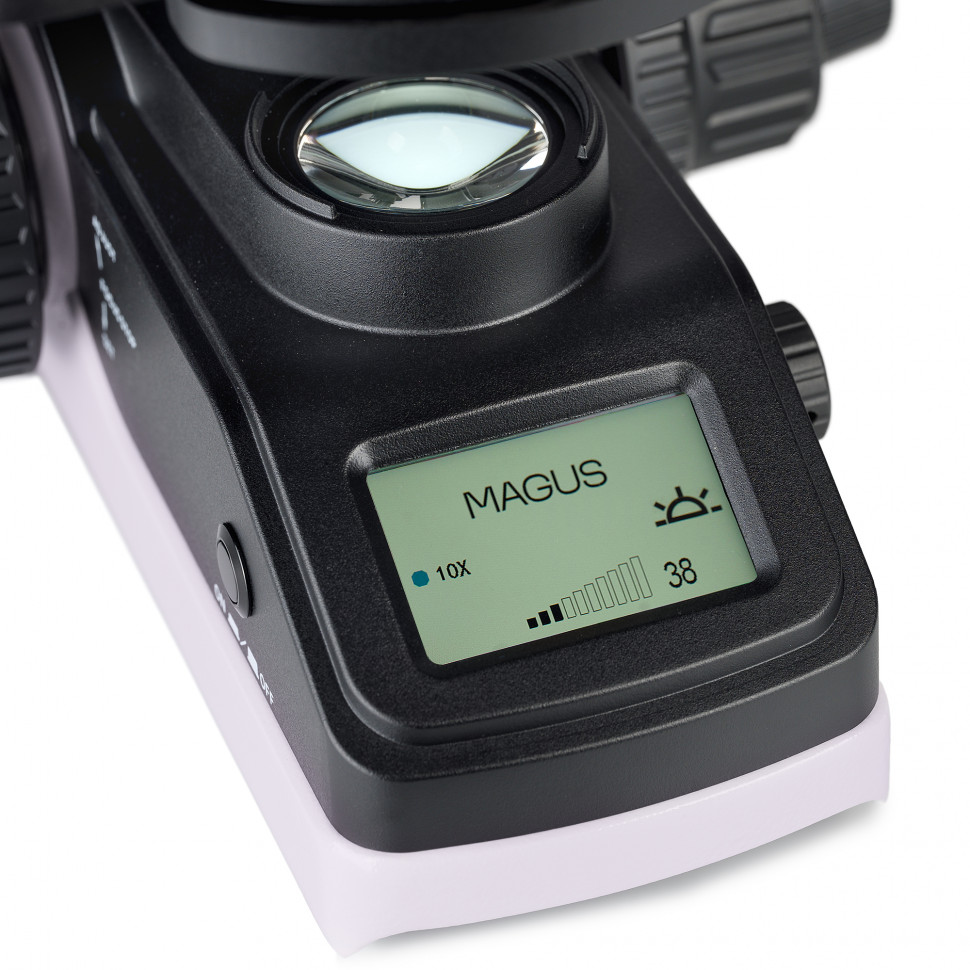

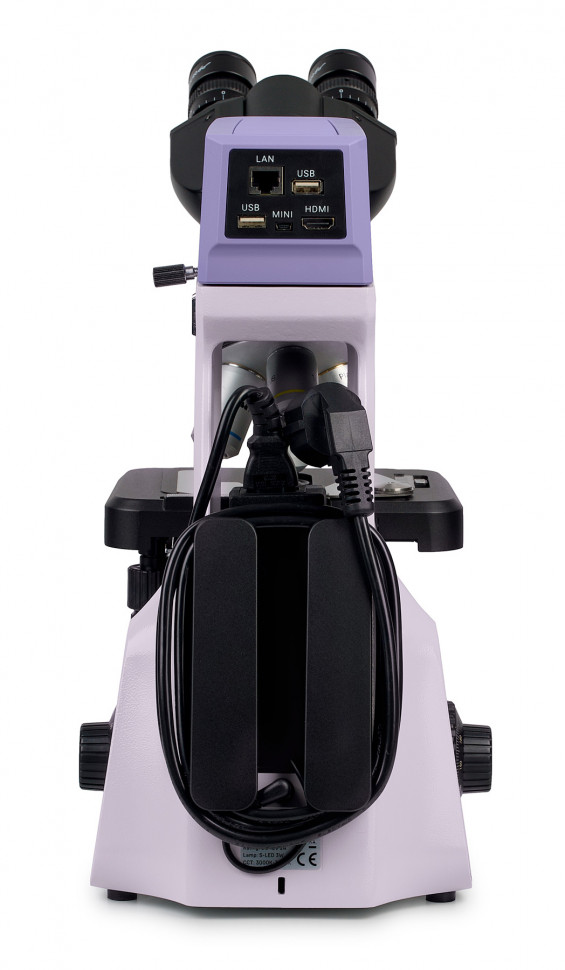

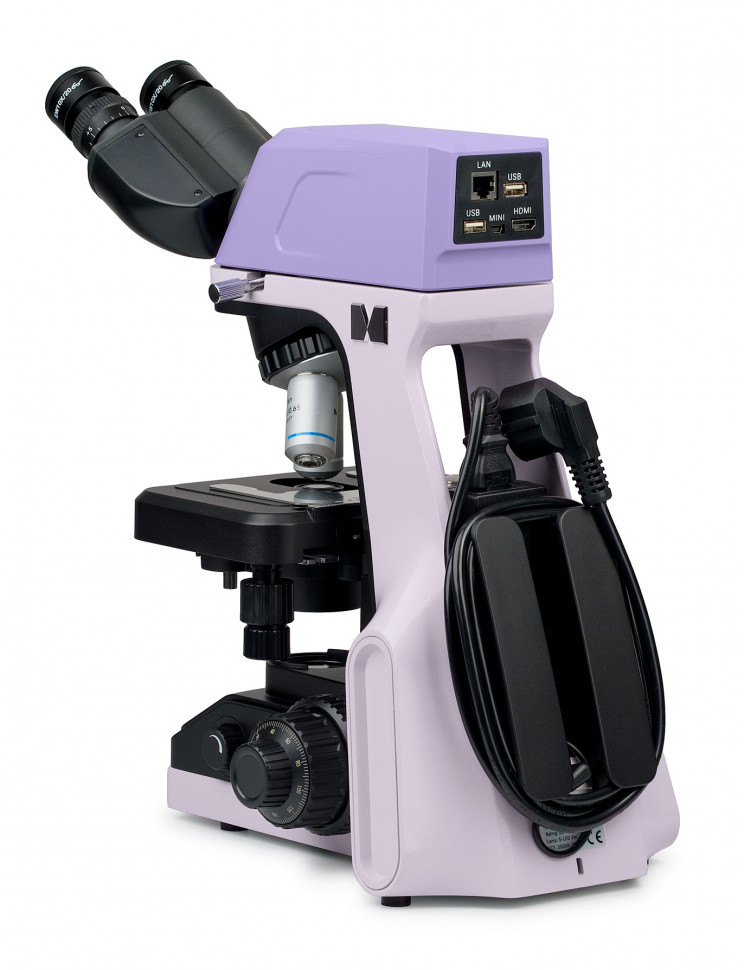

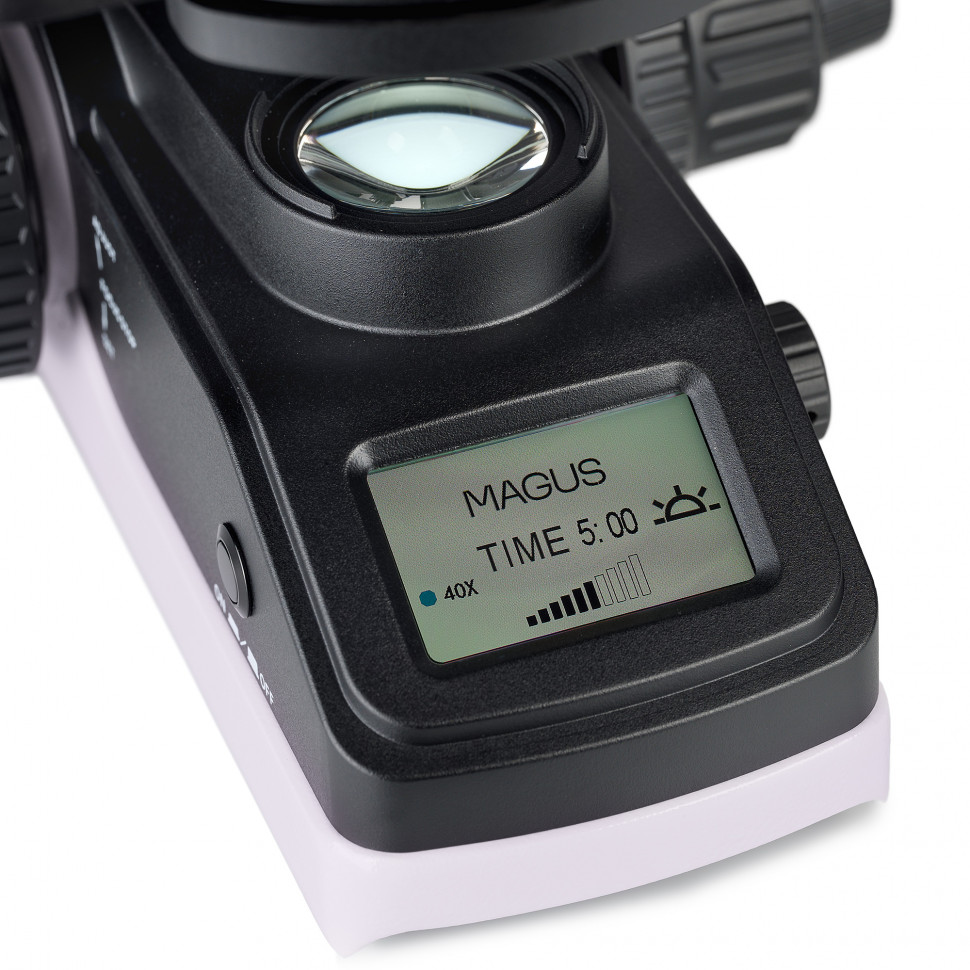

Встроенный ЖК-дисплей отображает текущую кратность рабочего объектива, яркость и цветовую температуру освещения, режим работы микроскопа. Через этот интерфейс настраивают большинство функций прибора. Режимы сна и эко-режим снижают энергопотребление при паузах в работе. Адаптер питания и кабели интегрированы в заднюю стенку штатива, что упрощает хранение и транспортировку.

Кому подойдет

Микроскоп ориентирован на лабораторных специалистов, которым требуется одновременно визуальный анализ и цифровая документация. Встроенная камера устраняет необходимость переключения между окулярным наблюдением и съемкой через отдельный фотоадаптер, что ускоряет рабочий процесс при подготовке отчетов, архивировании результатов или удаленных консультациях. Планахроматическая оптика с коррекцией на бесконечность и возможность подключения фазово-контрастных, поляризационных и темнопольных устройств делают прибор пригодным для исследовательских задач и контроля качества в биологии, медицине, фармацевтике. Кодированный револьвер с автоматической регулировкой освещения полезен при рутинной работе, требующей частой смены увеличения (например, скрининг мазков крови или подсчет клеток).

Прибор подходит для учебных лабораторий медицинских и биологических вузов, где требуется оборудование профессионального уровня с возможностью цифровой демонстрации препаратов группе студентов через проектор или монитор. Эргономичная конструкция с интегрированными кабелями и компактными габаритами облегчает размещение в ограниченном пространстве и периодическую транспортировку между аудиториями.

Что важно знать заранее

Базовая комплектация поддерживает только метод светлого поля. Темное поле, фазовый контраст и поляризация доступны при установке соответствующих дополнительных устройств (слайдеров, объективов, поляризаторов), которые поставляются отдельно. Если эти методы планируются к использованию, следует учесть дополнительные затраты на аксессуары.

Иммерсионный объектив 100x требует специального масла между фронтальной линзой и покровным стеклом. Без масла числовая апертура падает, разрешающая способность снижается, и объектив работает как сухой с существенно меньшей детализацией. После работы масло необходимо аккуратно удалить с объектива и препарата специальными средствами, чтобы предотвратить загрязнение оптики. Расход масла и время на очистку следует закладывать в рабочий процесс.

Цифровая камера передает изображение только по Wi-Fi. Отсутствие проводных интерфейсов (USB, HDMI) ограничивает применение в средах с запретом на беспроводные сети или при необходимости гарантированной стабильности соединения в условиях интенсивных электромагнитных помех. Частота кадров 4 fps в режиме 4К подходит для статичных препаратов и фотофиксации, но недостаточна для плавного видеонаблюдения за подвижными микроорганизмами на максимальном разрешении. Для такой работы используют режим Full HD с частотой 16 fps.

Конденсор закреплен стационарно и не имеет механизма вертикальной регулировки и центрировки. Это упрощает настройку для начинающих, но ограничивает возможность тонкой подстройки освещения при нестандартных препаратах или специальных методиках. Для большинства рутинных лабораторных задач этот компромисс приемлем.

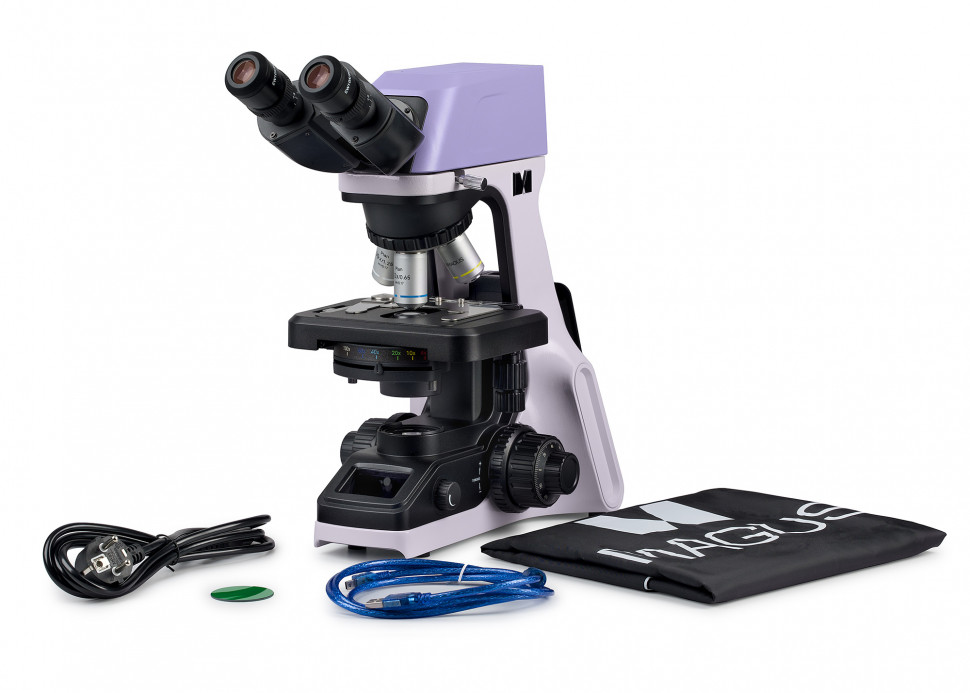

Комплектация

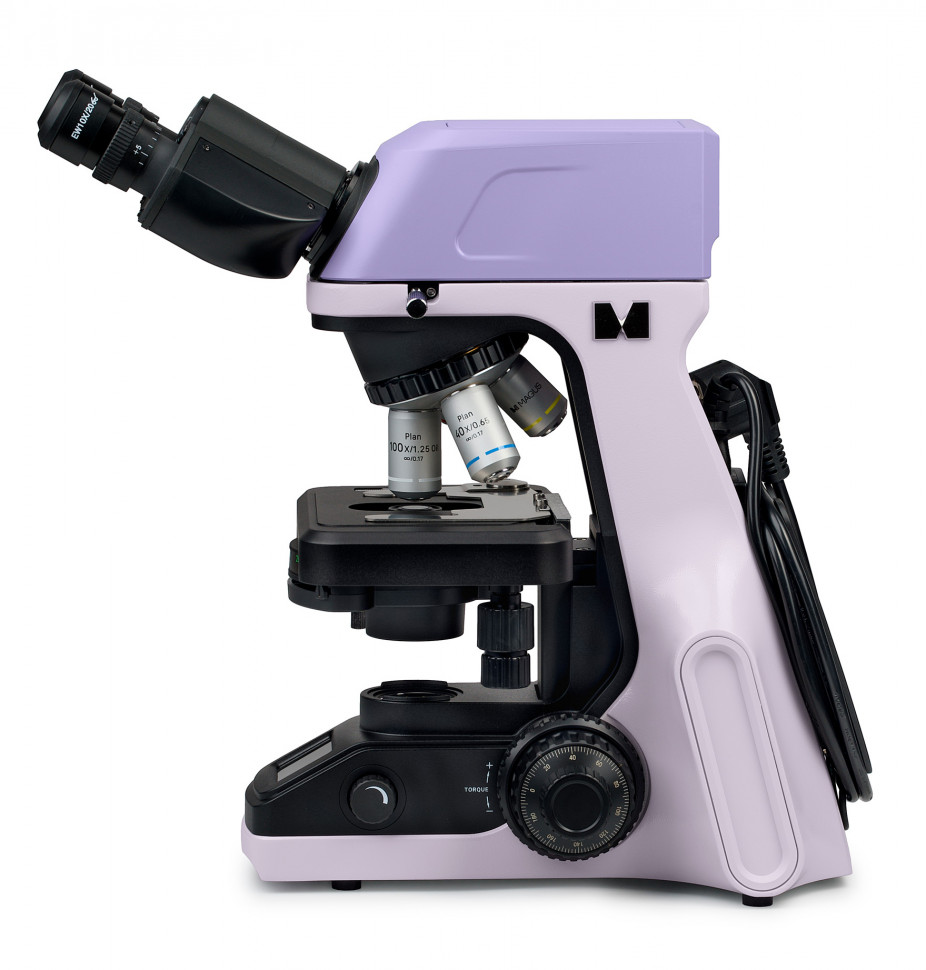

Штатив — интегрирует источник проходящего света, коаксиальный механизм фокусировки, двухкоординатный механический столик, кронштейн конденсора, кодированный револьвер на 4 объектива и ЖК-дисплей управления.

Конденсор Аббе NA 1,25 — с регулируемой апертурной диафрагмой и цветовой маркировкой кратности объективов, стационарно закреплен на оптической оси.

Бинокулярная насадка Gemel со встроенной камерой — угол наклона 30°, межзрачковое расстояние 47–75 мм, вращение тубусов на 360°, диоптрийная коррекция ±5 D на обоих тубусах; цифровая камера 8 Мп (3840x2160 пикселей) с сенсором 1/2,5" и передачей по Wi-Fi.

Объектив планахромат 4x/0,10 ∞/0,17 — для обзорного сканирования препарата.

Объектив планахромат 10x/0,25 ∞/0,17 — для общего изучения клеточных структур.

Объектив планахромат 40x/0,65 ∞/0,17 (подпружиненный) — для детального анализа.

Объектив планахромат 100x/1,25 масляная иммерсия ∞/0,17 (подпружиненный) — для работы с максимальным разрешением (требует иммерсионное масло).

Окуляры 10x/20 мм с удаленным зрачком (2 шт.) — совместно с объективами обеспечивают увеличение 40–1000x.

Наглазники (2 шт.) — резиновые, складные, для пользователей в очках.

Светофильтр — для коррекции освещения.

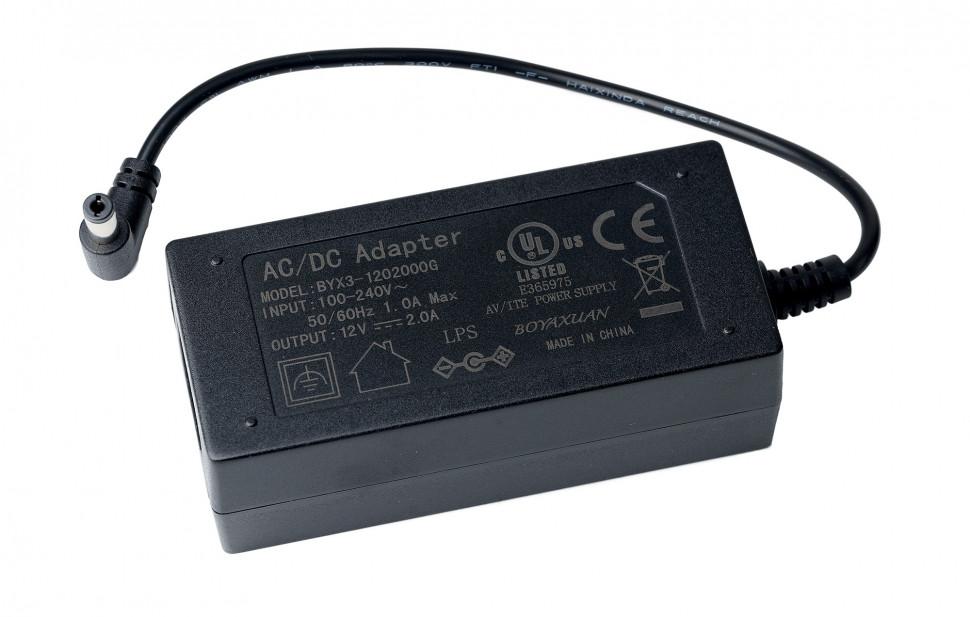

Адаптер питания, сетевой шнур, пылезащитный чехол, инструкция и гарантийный талон.

Комплект полностью готов к работе в светлом поле. Для иммерсионного объектива необходимо отдельно приобрести иммерсионное масло. Предметные и покровные стекла, расходные материалы для приготовления препаратов поставляются отдельно.

Рекомендуемые аксессуары

Иммерсионное масло — необходимо для работы объектива 100x/1,25 на полной апертуре. Без масла разрешающая способность падает многократно.

Предметные и покровные стекла — расходный материал для приготовления препаратов. Толщина покровного стекла должна соответствовать 0,17 мм, на которую скорректированы объективы.

Фазово-контрастное устройство (слайдер и специальные объективы) — позволяет наблюдать неокрашенные живые клетки с высоким контрастом без предварительной фиксации и окрашивания. Полезно для работы с культурами клеток.

Слайдер темного поля — создает косое освещение, при котором образец виден светлым на темном фоне. Усиливает видимость прозрачных структур, краев клеток и мелких частиц.

Устройство простой поляризации (поляризатор и анализатор) — для изучения анизотропных структур (кристаллы, волокна, крахмальные зерна) и работы с минералогическими препаратами.

Калибровочный слайд (объект-микрометр) — для калибровки измерений в программном обеспечении камеры.

Дополнительные объективы 20x/0,40 и 60x/0,80 — заполняют пробелы в стандартном ряду увеличений при необходимости промежуточных кратностей.

Окуляры со шкалой или центроуказателем — для измерений и точного позиционирования объектов в поле зрения.

Итог

MAGUS Bio DH240 сочетает профессиональную планахроматическую оптику с коррекцией на бесконечность и встроенную 8-мегапиксельную цифровую камеру, обеспечивая одновременное визуальное и цифровое наблюдение без переустановки компонентов. Кодированный револьвер автоматически адаптирует яркость освещения под каждый объектив, экономя время при частой смене увеличения. Прибор покрывает диапазон 40–1000x, включая масляную иммерсию для субмикронного разрешения, и позволяет расширять функционал дополнительными методами контрастирования. Эргономичная конструкция, точная фокусировка и регулировка цветовой температуры света делают его пригодным для длительной лабораторной работы, цифровой документации и учебных демонстраций в медицине, биологии и смежных областях.
