Микроскоп биологический MAGUS Bio 250TL

MAGUS Bio 250TL — лабораторный микроскоп с планахроматической оптикой и возможностью расширения методов контрастирования

MAGUS Bio 250TL — биологический микроскоп проходящего света для исследовательских и диагностических лабораторий. Базовый метод наблюдения — светлое поле, но конструкция предусматривает установку дополнительных устройств для работы в фазовом контрасте, тёмном поле и с поляризованным светом. Планахроматические объективы с коррекцией на бесконечность, высокоапертурный конденсор и тринокулярная насадка с портом для камеры обеспечивают качество изображения и документирования, необходимое для профессиональной работы.

Что можно увидеть и сделать на практике

Метод наблюдения и что он дает

В базовой комплектации микроскоп работает по методу светлого поля — классическому способу наблюдения окрашенных биологических препаратов в проходящем свете. Диапазон увеличения от 40 до 1000 крат позволяет рассматривать гистологические срезы тканей, мазки крови, бактериальные культуры, клеточные структуры. Объектив 100x с числовой апертурой 1,25 и иммерсионным маслом обеспечивает разрешение на уровне 0,2 мкм — достаточно для детального изучения морфологии клеток и идентификации большинства микроорганизмов.

Конденсор Аббе с апертурой 1,25 и двумя регулируемыми диафрагмами позволяет настраивать освещение по методу Кёлера — это даёт равномерное распределение света по полю зрения и максимальную резкость без бликов и артефактов. Наличие слота для слайдеров упрощает переход между методами: фазовый контраст откроет видимость неокрашенных живых клеток без предварительной фиксации и окраски, тёмное поле выделит малоконтрастные объекты светлыми на тёмном фоне, поляризация покажет анизотропные структуры и кристаллы. Эти методы требуют установки дополнительных устройств, но конструкция микроскопа изначально рассчитана на их интеграцию.

Точность и повторяемость

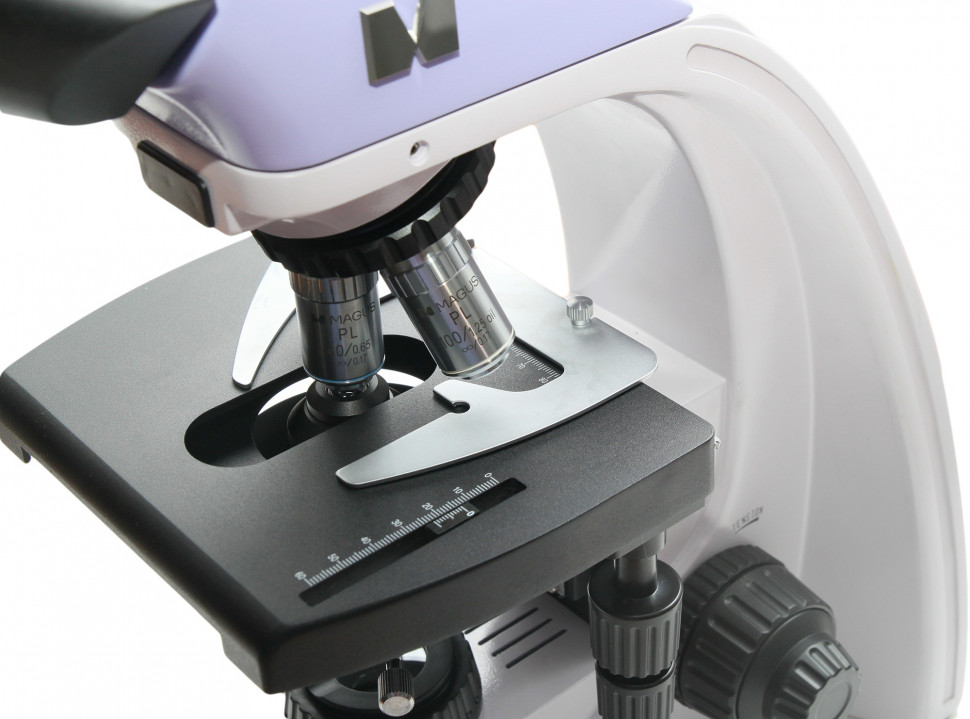

Двухкоординатный механический столик с диапазоном перемещения 75×50 мм позволяет последовательно сканировать препарат и возвращаться к нужному участку. Отсутствие выдвижной рейки делает конструкцию компактнее и убирает помеху при работе. Препаратоводитель съёмный — при необходимости быстрого просмотра серии препаратов его можно снять и менять стёкла вручную.

Коаксиальная фокусировка с грубой и тонкой наводкой обеспечивает точность установки резкости до 0,002 мм. Механизм блокировки грубой фокусировки предотвращает случайное смещение при работе с иммерсионным объективом, а регулировка жесткости хода позволяет настроить усилие под индивидуальные предпочтения. Рукоятки расположены у основания корпуса — руки лежат на столе, а не на весу, что снижает утомляемость при длительной работе.

Планахроматические объективы с коррекцией на бесконечность выравнивают поле зрения по всей площади и позволяют встраивать в оптический путь дополнительные модули без потери качества изображения. Это важно для расширения функционала микроскопа — например, при установке фазово-контрастного устройства или эпифлуоресцентной приставки.

Область применения

MAGUS Bio 250TL предназначен для лабораторных и медицинских исследований, где требуется высокое качество изображения и возможность использования разных методов контрастирования. Подходит для гистологических и цитологических исследований, микробиологии, клинической диагностики, научных лабораторий и образовательных учреждений высшего уровня. Тринокулярная насадка с переходником C-mount в комплекте готова к подключению цифровой камеры для документирования и анализа изображений.

Конструкция и технологии

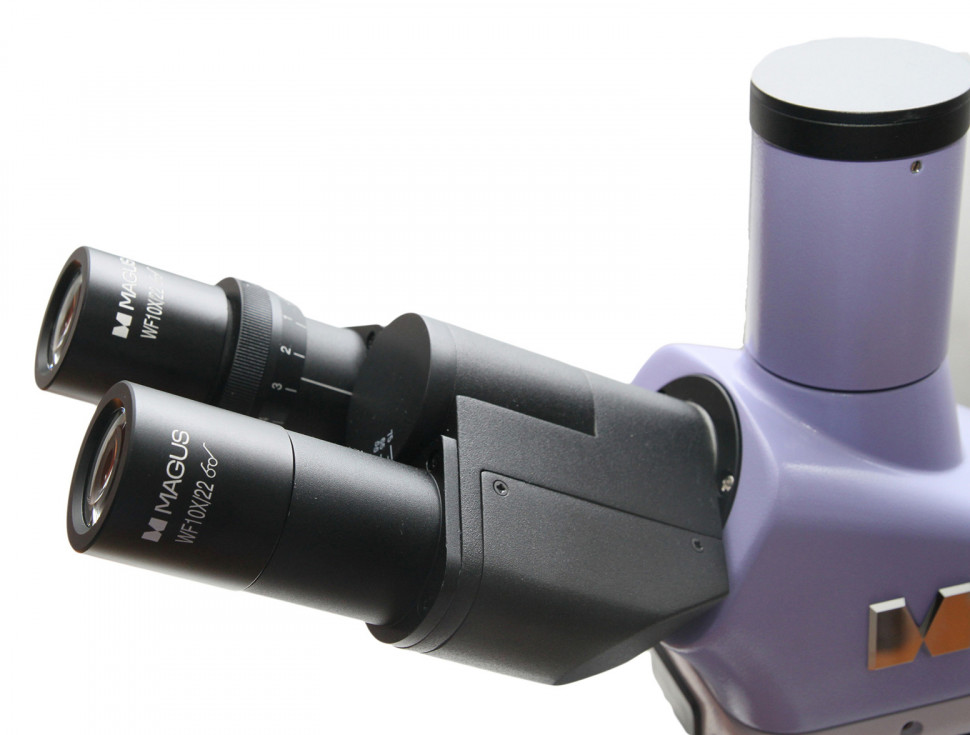

Тринокулярная насадка типа Gemel (Зидентопф) имеет два окулярных тубуса для визуального наблюдения и вертикальный порт для камеры. Тубусы вращаются на 360° вокруг вертикальной оси, что позволяет настроить высоту выноса зрачка под рост наблюдателя без изменения положения микроскопа на столе. Угол наклона 30° обеспечивает удобную посадку при длительной работе. Диоптрийная коррекция ±6 диоптрий на левом тубусе компенсирует разницу зрения между глазами, межзрачковое расстояние регулируется в диапазоне 48–75 мм.

Револьверное устройство на 5 объективов развёрнуто от наблюдателя — введённый в оптический путь объектив хорошо виден, а пространство над препаратом остаётся свободным для манипуляций. В комплекте 4 планахроматических объектива, одно гнездо остаётся свободным для дополнительного объектива — например, 20x или 60x. Все объективы подпружинены, кроме младших (4x и 10x), что защищает препарат и фронтальную линзу при случайном контакте.

Конденсор Аббе с числовой апертурой 1,25 центрируется и регулируется по высоте, крепление типа «ласточкин хвост» обеспечивает жёсткую фиксацию. Апертурная и полевая ирисовые диафрагмы позволяют настраивать освещение по методу Кёлера — это выравнивает яркость по полю зрения и повышает контраст без потери разрешения. Слот в конденсоре принимает слайдеры для быстрой смены метода наблюдения — переход от светлого поля к тёмному или фазовому контрасту занимает секунды.

Светодиодный осветитель мощностью 3 Вт с регулируемой яркостью работает от сети 220 В. Цветовая температура остаётся стабильной при изменении яркости, что важно для цветопередачи при документировании. Ресурс светодиода — десятки тысяч часов, что исключает необходимость замены лампы в течение всего срока эксплуатации микроскопа. В комплекте 4 светофильтра для коррекции освещения под конкретные задачи.

Кому подойдет

Микроскоп рассчитан на опытных пользователей, работающих в исследовательских и диагностических лабораториях. Уровень сложности настройки высокий — требуется понимание принципов настройки освещения по Кёлеру, работы с иммерсионным объективом, особенностей каждого метода контрастирования. Подходит для гистологических и цитологических лабораторий, микробиологических исследований, клинической диагностики, контроля качества в биотехнологии, научных исследований в вузах и институтах.

Для тех, кто планирует наращивать функционал, важна архитектура прибора: инфинити-коррекция оптики позволяет встраивать дополнительные модули, револьвер на 5 позиций даёт место для ещё одного объектива, слот в конденсоре принимает слайдеры фазового контраста и тёмного поля, тринокулярная насадка готова к установке камеры. Если задача ограничивается только светлым полем и не требуется расширение методов, можно рассмотреть более простые модели без этих возможностей.

Что важно знать заранее

Проходящий свет требует подготовки тонких прозрачных препаратов на предметных стёклах — непрозрачные объекты рассмотреть не получится. Для работы в светлом поле образцы обычно фиксируют и окрашивают, чтобы повысить контраст структур. Фазовый контраст и тёмное поле позволяют наблюдать неокрашенные препараты, но эти методы требуют установки дополнительных устройств, не входящих в базовую комплектацию.

Иммерсионный объектив 100x работает с маслом, которое наносится на покровное стекло препарата — это повышает числовую апертуру и разрешение, но требует очистки фронтальной линзы после каждого использования. Флакон иммерсионного масла входит в комплект. Рабочее расстояние объектива 100x составляет 0,36 мм — это расстояние между фронтальной линзой и покровным стеклом при установленной резкости. Подпружиненная оправа защищает линзу при случайном контакте, но работа требует аккуратности.

Опциональные окуляры с кратностью 12,5x, 15x, 20x и 25x увеличивают верхний предел диапазона, но не все комбинации остаются в зоне полезного увеличения. Для объектива с апертурой 1,25 полезное увеличение ограничено примерно 1250 кратами — дальнейший рост увеличения не добавляет деталей, только увеличивает размер картинки. Окуляры 12,5x дадут с объективом 100x итоговое увеличение 1250x — это на границе полезного диапазона. Окуляры 15x, 20x и 25x выведут увеличение за этот предел, что может быть оправдано для визуального комфорта или при проецировании на экран, но не для повышения детализации.

Комплектация

• Штатив со встроенными узлами — источник питания и освещения, механизм фокусировки, предметный столик, кронштейн конденсора, револьвер на 5 объективов
• Конденсор Аббе NA 1,25 — центрируемый, с регулировкой высоты, апертурной и полевой диафрагмами, слотом для слайдеров
• Тринокулярная насадка Gemel — два окулярных тубуса с вращением на 360° и углом наклона 30°, вертикальный порт для камеры
• Планахроматические объективы с коррекцией на бесконечность — 4x/0,10, 10x/0,25, 40xs/0,65 (подпружиненный), 100xs/1,25 масляный иммерсионный (подпружиненный)
• Окуляры 10x/22 мм с удаленным зрачком 10 мм — 2 штуки, с наглазниками
• Светофильтры — 4 штуки для коррекции освещения
• Переходник C-mount — для установки цифровой камеры в вертикальный порт насадки
• Иммерсионное масло — для работы с объективом 100x
• Сетевой шнур, пылезащитный чехол, документация

Комплект включает всё необходимое для работы в светлом поле и готовности к подключению камеры. Для расширения методов наблюдения потребуются дополнительные устройства: фазово-контрастный набор (конденсор или слайдеры + фазовые объективы + центрирующий телескоп), конденсор тёмного поля или слайдер, поляризационное устройство (поляризатор и анализатор). Опциональные окуляры и объектив 20x или 60x расширят диапазон увеличения.

Рекомендуемые аксессуары

Цифровая камера — для документирования, измерений и анализа изображений. Переходник C-mount уже в комплекте, остаётся выбрать камеру с нужным разрешением сенсора и типом подключения (USB для работы с ПО на компьютере).

Калибровочный слайд — для измерения размеров объектов в поле зрения. Окуляр со шкалой также входит в список опций.

Предметные и покровные стёкла — расходный материал для приготовления препаратов. Для иммерсионного объектива важна толщина покровного стекла (обычно 0,17 мм), на которую рассчитана коррекция объектива.

Фазово-контрастное устройство — если планируется наблюдение живых неокрашенных клеток. Требуется либо фазовый конденсор, либо набор фазовых слайдеров (более быстрый способ переключения), а также фазовые объективы и центрирующий телескоп для настройки.

Конденсор или слайдер тёмного поля — для наблюдения малоконтрастных объектов. Сухой конденсор тёмного поля работает с объективами до определённой апертуры, масляный иммерсионный — с высокоапертурными объективами.

Устройство простой поляризации — для изучения анизотропных структур, кристаллов, волокон. Включает поляризатор (устанавливается под конденсором) и анализатор (устанавливается в оптический путь над объективом).

Итог

MAGUS Bio 250TL — профессиональный лабораторный микроскоп с планахроматической оптикой, скорректированной на бесконечность, и архитектурой, рассчитанной на расширение функционала. Базовый метод светлого поля дополняется возможностью интеграции фазового контраста, тёмного поля и поляризации. Высокоапертурный конденсор, точная фокусировка, эргономичная тринокулярная насадка с портом для камеры и механический координатный столик обеспечивают качество и удобство работы, необходимые для исследовательских и диагностических задач. Подходит для опытных пользователей, готовых настраивать оптику и методы наблюдения под конкретные задачи.
