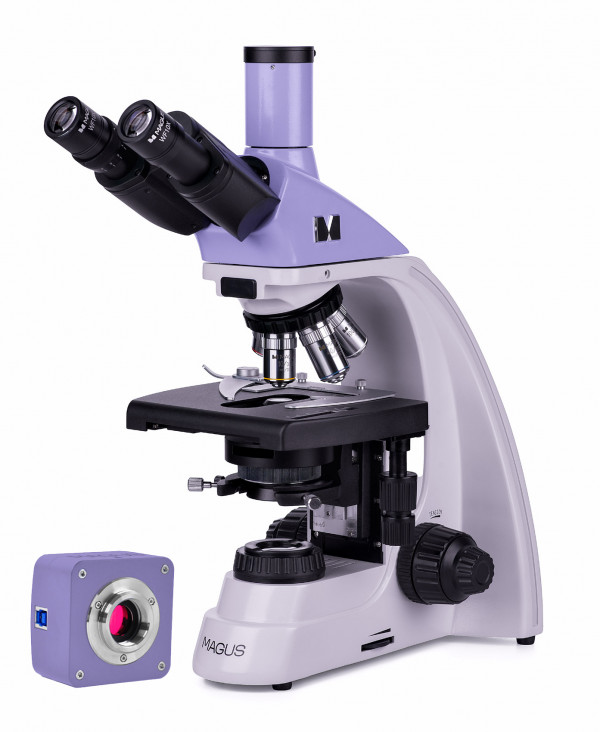

Микроскоп биологический цифровой MAGUS Bio D230T

MAGUS Bio D230T — лабораторный тринокулярный микроскоп с камерой 2 Мп и инфинити-оптикой

MAGUS Bio D230T — биологический микроскоп проходящего света для работы с прозрачными и полупрозрачными препаратами в научных и клинических лабораториях. Ахроматическая оптика, скорректированная на бесконечность, конденсор Аббе с числовой апертурой 1,25, двухкоординатный механический столик и прецизионная коаксиальная фокусировка обеспечивают точность наблюдений и повторяемость результатов. В комплекте цифровая камера MAGUS CDF10 с сенсором 2 Мп и кадровой частотой 125 к/с для съёмки, видеозаписи и демонстрации в реальном времени через USB 3.0. Микроскоп рассчитан на расширение методов наблюдения: конструкция предусматривает подключение фазово-контрастного устройства, конденсора тёмного поля и устройства простой поляризации.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Базовый метод — светлое поле в проходящем свете. Объективы 4×/0,10, 10×/0,25, 40×/0,65 и масляный иммерсионный 100×/1,25 в сочетании с окулярами 10× обеспечивают диапазон увеличения от 40× до 1000×. Числовая апертура объектива 100×/1,25 определяет разрешающую способность системы на уровне около 0,27 мкм в видимом свете, что позволяет различать мелкие клеточные структуры, бактерии, ядра и органеллы в окрашенных препаратах. Метод светлого поля подходит для рутинной диагностики гистологических срезов, мазков крови, микробиологических культур, подготовленных с применением красителей. Конденсор Аббе NA 1,25 с регулируемой апертурной и полевой диафрагмами позволяет настраивать освещение по методу Кёлера — это обеспечивает равномерное распределение света по полю зрения, устраняет паразитные блики и повышает контраст изображения. Слот в конденсоре принимает слайдеры для быстрого переключения между методами наблюдения: при установке фазового слайдера или слайдера тёмного поля можно работать с неокрашенными живыми клетками или выявлять объекты с низким контрастом без предварительной пробоподготовки. Для реализации этих методов требуются соответствующие аксессуары, которые приобретаются отдельно.

Точность и повторяемость

Двухкоординатный механический предметный столик размером 180×150 мм с диапазоном перемещения 75×50 мм обеспечивает точное позиционирование препарата и возвращение к ранее найденной области. Отсутствие выдвижной рейки упрощает манипуляции с препаратом и ускоряет работу. Коаксиальная фокусировка с грубой наводкой (шаг 39,8 мм/оборот, ход 21 мм) и тонкой (шаг 0,002 мм) позволяет быстро находить плоскость резкости и затем выполнять прецизионную подстройку при переходе между слоями препарата. Механизмы блокировки хода и регулировки жёсткости грубой фокусировки предотвращают случайное смещение и повреждение объектива при работе с большими увеличениями и малыми рабочими расстояниями. Оптика, скорректированная на бесконечность, формирует параллельный пучок света между объективом и окуляром — это позволяет встраивать дополнительные оптические модули без внесения аберраций и потери качества изображения. Цельнолитой алюминиевый корпус обеспечивает жёсткость конструкции и стабильность оптической оси при длительной работе и транспортировке.

Область применения

MAGUS Bio D230T предназначен для исследовательских и рутинных задач в биологии, микробиологии, гистологии, цитологии, паразитологии. Микроскоп применяется в научных лабораториях для изучения клеточных культур, тканевых срезов, микроорганизмов, в клинических лабораториях для диагностических исследований мазков и биоптатов, в образовательных учреждениях профессионального уровня для практических занятий и исследовательских проектов. Тринокулярная насадка с отдельным каналом визуализации и встроенная цифровая камера делают микроскоп пригодным для групповых демонстраций, документирования результатов, создания цифровых архивов исследований и проведения лекций с выводом изображения на внешний экран.

Конструкция и технологии

Тринокулярная насадка выполнена по схеме Gemel (Зидентопф) с вращением окулярных тубусов на 360° и углом наклона 30°. Вращение тубусов позволяет адаптировать высоту выходного зрачка под рост наблюдателя без изменения оптической схемы. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе компенсирует разницу зрения между глазами. Окуляры 10×/18 мм с удаленным зрачком 10 мм снижают утомляемость при длительной работе и позволяют наблюдать в очках. Отдельный канал визуализации (третий тубус) предназначен для установки цифровой камеры — она работает одновременно с визуальным наблюдением через окуляры, а не вместо него.

Револьверное устройство на 5 позиций размещено в положении «от наблюдателя», что освобождает пространство над предметным столиком и упрощает работу с крупными препаратами. В комплекте 4 ахроматических объектива с парфокальной высотой 45 мм, пятая позиция остаётся свободной для дополнительного объектива. Объективы 40× и 100× подпружинены — это защищает фронтальную линзу от повреждения при случайном контакте с препаратом. Рабочее расстояние объектива 4× составляет 18,89 мм, объектива 10× — 5,95 мм, объектива 40× — 0,775 мм, масляного иммерсионного объектива 100× — 0,36 мм. Малое рабочее расстояние объективов большой кратности требует аккуратности при фокусировке и точности приготовления препаратов (толщина покровного стекла должна соответствовать стандарту).

Галогенный осветитель мощностью 30 Вт с регулировкой яркости создаёт освещение тёплого спектра, комфортное для глаз при длительной работе. Лампа с цоколем G4 на 12 В питается от встроенного источника переменного тока 220 В, 50 Гц. Конденсор Аббе с числовой апертурой 1,25 центрируется и регулируется по высоте, что необходимо для настройки освещения по Кёлеру. Регулируемая апертурная диафрагма управляет углом светового конуса и влияет на контраст и глубину резкости изображения. Регулируемая ирисовая полевая диафрагма ограничивает поле освещения и устраняет паразитную засветку, повышая контраст. В комплекте 4 светофильтра для коррекции цветовой температуры и управления контрастом при работе с разными типами препаратов.

Цифровая камера MAGUS CDF10 оснащена сенсором SONY Exmor CMOS формата 1/2" с размером 7,2×4,05 мм и разрешением 1920×1080 пикселей (2 Мп). Размер пикселя 3,75×3,75 мкм обеспечивает баланс между разрешением и светочувствительностью. Светочувствительность камеры составляет 2350 мВ при выдержке 1/30 с, отношение сигнал/шум — 0,15 мВ при той же выдержке. Встроенный ИК-фильтр ограничивает спектральный диапазон пределами 380–650 нм, что соответствует видимому свету и устраняет искажения, вносимые инфракрасным излучением. Электронный скользящий затвор (ERS) и диапазон выдержки от 0,1 мс до 15 с позволяют работать как с ярко освещёнными, так и с слабо освещёнными объектами. Автоматический и ручной баланс белого, автоматическая и ручная экспозиция дают контроль над цветопередачей и яркостью изображения. Кадровая частота 125 к/с при разрешении 1920×1080 обеспечивает плавное отображение движущихся объектов в реальном времени без запаздываний — это полезно при наблюдении живых микроорганизмов, клеточных культур, демонстрациях и презентациях. Камера подключается к компьютеру через интерфейс USB 3.0 со скоростью передачи данных 5 Гб/с, питание поступает от USB-порта. Программное обеспечение MAGUS View, входящее в комплект, позволяет управлять камерой, снимать фотографии в форматах *.jpg, *.bmp, *.png, *.tif и записывать видео в форматах *.wmv, *.avi, *.h264, *.h265. Камера устанавливается в канал визуализации тринокулярной насадки через переходник C-mount, который входит в комплект.

Кому подойдет

Микроскоп рассчитан на специалистов с опытом работы в световой микроскопии: врачей-лабораторных диагностов, биологов, микробиологов, гистологов, цитологов, научных сотрудников. Требуется уверенное владение методами приготовления препаратов, навыки настройки освещения по Кёлеру, понимание взаимосвязи числовой апертуры, разрешающей способности и контраста. Масляная иммерсия, входящая в базовую комплектацию, требует соблюдения методики: нанесение масла на фронтальную линзу объектива 100×, аккуратную фокусировку, своевременную очистку оптики после работы. Сложность настройки конденсора, центрировка, регулировка диафрагм и координация столика делают микроскоп непригодным для начинающих пользователей без подготовки. MAGUS Bio D230T подходит для лабораторий, где требуется сочетание визуального наблюдения высокого качества, цифровой фиксации результатов и возможности расширения методов наблюдения без замены базовой платформы.

Что важно знать заранее

Микроскоп работает только с прозрачными и полупрозрачными препаратами в проходящем свете — для непрозрачных объектов требуется микроскоп отражённого света. Базовая комплектация обеспечивает наблюдения в светлом поле; для фазового контраста, тёмного поля и поляризации необходимы дополнительные аксессуары (фазовые объективы и слайдеры, конденсор тёмного поля, поляризатор и анализатор), которые приобретаются отдельно. Разрешение камеры 2 Мп ограничивает детализацию изображения на экране уровнем 1920×1080 пикселей — при выводе на монитор мелкие структуры, видимые через окуляры, могут оказаться менее различимыми на цифровой картинке. Камера питается от USB-порта компьютера; для работы элемента Пельтье (если используется) требуется внешний адаптер питания 12 В, 3 А. Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux; процессор от 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, монитор 17" и больше. Масляный иммерсионный объектив требует расходных материалов (иммерсионное масло, салфетки, растворитель для очистки) и регулярного обслуживания. Рабочая температура микроскопа: 5…+35 °C, камеры: -10…+50 °C, рабочая влажность: 30–80 %.

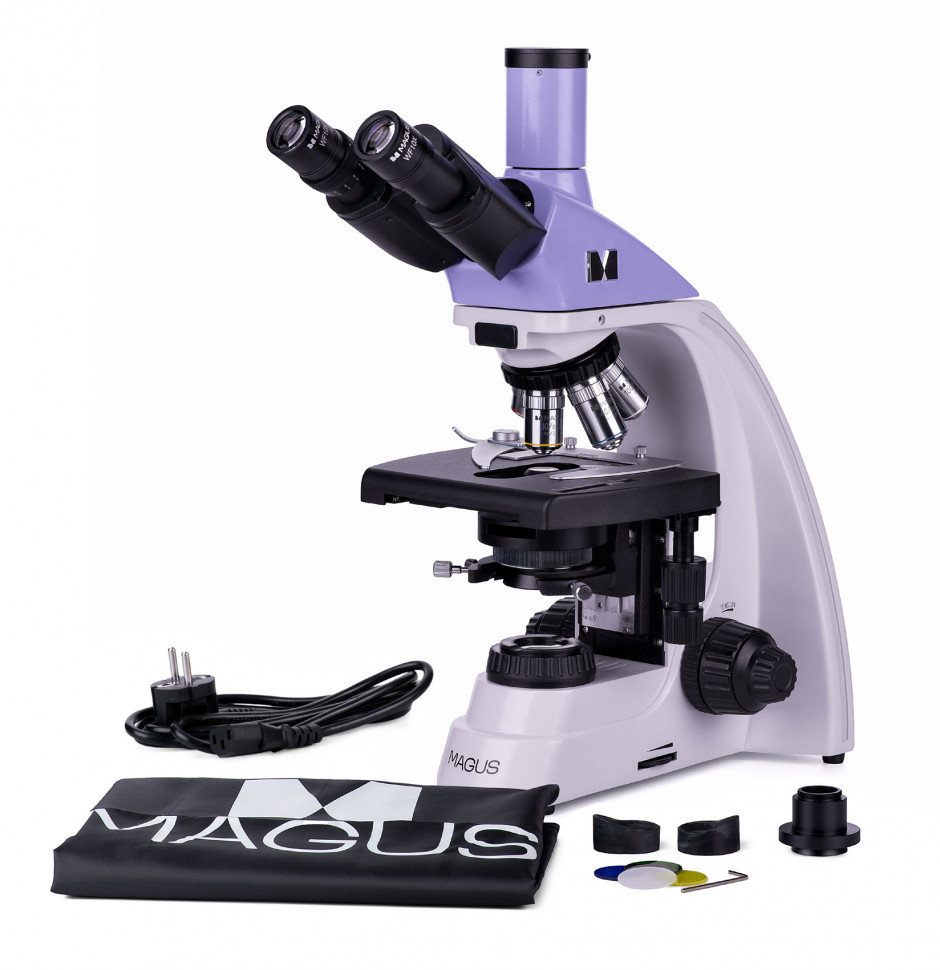

Комплектация

• Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, галогенным осветителем проходящего света 12 В/30 Вт, коаксиальным механизмом фокусировки, предметным столиком 180×150 мм, кронштейном конденсора и револьвером на 5 позиций.
• Конденсор Аббе NA 1,25 — центрируемый, регулируемый по высоте, с регулируемой апертурной диафрагмой, регулируемой ирисовой полевой диафрагмой и слотом для слайдеров тёмного поля и фазового контраста; крепление типа «ласточкин хвост».
• Тринокулярная визуальная насадка Gemel — с вращением окулярных тубусов на 360°, углом наклона 30°, регулировкой межзрачкового расстояния 48–75 мм, диоптрийной коррекцией ±5 D на левом тубусе и отдельным каналом визуализации для установки камеры.
• Объектив-ахромат 4×/0,10 — скорректирован на бесконечность, рабочее расстояние 18,89 мм, парфокальная высота 45 мм.
• Объектив-ахромат 10×/0,25 — скорректирован на бесконечность, рабочее расстояние 5,95 мм, парфокальная высота 45 мм.
• Объектив-ахромат 40xs/0,65 — скорректирован на бесконечность, подпружиненный, рабочее расстояние 0,775 мм, парфокальная высота 45 мм.
• Объектив-ахромат 100xs/1,25 масляный — скорректирован на бесконечность, подпружиненный, рабочее расстояние 0,36 мм, парфокальная высота 45 мм; требует применения иммерсионного масла.
• Окуляр 10×/18 мм с удаленным зрачком 10 мм (2 шт.) — снижают утомляемость при длительной работе, позволяют наблюдать в очках.
• Цифровая камера MAGUS CDF10 — сенсор SONY Exmor CMOS 2 Мп, разрешение 1920×1080, кадровая частота 125 к/с, USB 3.0; в комплекте: кабель USB, установочный диск с драйверами и ПО MAGUS View, инструкция, гарантийный талон.
• Переходник C-mount — для установки камеры в канал визуализации тринокулярной насадки.
• Флакон с иммерсионным маслом — для работы с объективом 100×/1,25.
• Светофильтры (4 шт.) — для коррекции цветовой температуры и управления контрастом.
• Наглазники на окуляр (2 шт.) — повышают комфорт наблюдения.
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации, гарантийный талон.

Комплект обеспечивает полный функционал для работы в светлом поле с визуальным наблюдением и цифровой фиксацией. Для расширения методов наблюдения требуются дополнительные аксессуары.

Рекомендуемые аксессуары

Окуляр 10×/20 мм со шкалой — для измерений линейных размеров объектов в поле зрения совместно с калибровочным слайдом. Окуляры 15×/11 мм, 16×/11 мм, 20×/11 мм — повышают общее увеличение системы до 1500×, 1600× или 2000× соответственно; применяются для детального изучения мелких структур, но увеличение сверх определённого предела, заданного числовой апертурой объектива, не добавляет новых деталей. Объектив-ахромат 20×/0,40 или объектив-планахромат 20×/0,40 — промежуточное увеличение между 10× и 40×; планахромат обеспечивает более плоское поле зрения по краям. Объектив-планахромат 60×/0,80 — подпружиненный, дополнительная кратность для задач, где 40× недостаточно, а 100× избыточно. Фазово-контрастное устройство — фазовый конденсор (или набор фазовых слайдеров), набор фазовых объективов, центрирующий телескоп; позволяет наблюдать неокрашенные живые клетки без предварительной пробоподготовки. Конденсор тёмного поля сухой A 0,9 или масляный A 1,36–1,25 (или слайдер тёмного поля) — выявляет объекты с низким контрастом на тёмном фоне. Устройство простой поляризации — поляризатор и анализатор для изучения анизотропных структур (кристаллов, волокон, крахмальных зёрен). Калибровочный слайд — для калибровки измерительной шкалы окуляра и камеры. Предметные и покровные стёкла, набор для приготовления препаратов — расходные материалы для рутинной работы.

Сравнение

MAGUS Bio D230T объединяет функции классического лабораторного микроскопа и цифровой системы документирования в одном приборе. В отличие от моделей без встроенной камеры, здесь не требуется отдельная покупка и настройка цифрового адаптера — камера MAGUS CDF10 с высокой кадровой частотой 125 к/с входит в базовую комплектацию и готова к работе сразу после подключения. Тринокулярная насадка с отдельным каналом визуализации позволяет вести визуальное наблюдение через окуляры одновременно с цифровой съёмкой, тогда как в монокулярных и бинокулярных моделях для установки камеры приходится жертвовать одним из окуляров. Оптика, скорректированная на бесконечность, и слот в конденсоре делают микроскоп платформой для расширения методов наблюдения без замены основных узлов — это отличает его от учебных моделей с фиксированной конфигурацией.

Итог

MAGUS Bio D230T — лабораторный биологический микроскоп с профессиональной оптикой, встроенной цифровой камерой и возможностью расширения методов наблюдения. Ахроматические объективы, скорректированные на бесконечность, конденсор Аббе NA 1,25, двухкоординатный механический столик и прецизионная фокусировка обеспечивают точность и повторяемость результатов. Камера 2 Мп с кадровой частотой 125 к/с и интерфейсом USB 3.0 позволяет документировать исследования, проводить групповые демонстрации и работать с движущимися объектами в реальном времени. Конструкция предусматривает подключение фазово-контрастного устройства, конденсора тёмного поля и устройства простой поляризации. Микроскоп требует профессиональных навыков настройки и пробоподготовки, подходит для научных и клинических лабораторий, образовательных учреждений профессионального уровня. Гарантия 5 лет.
