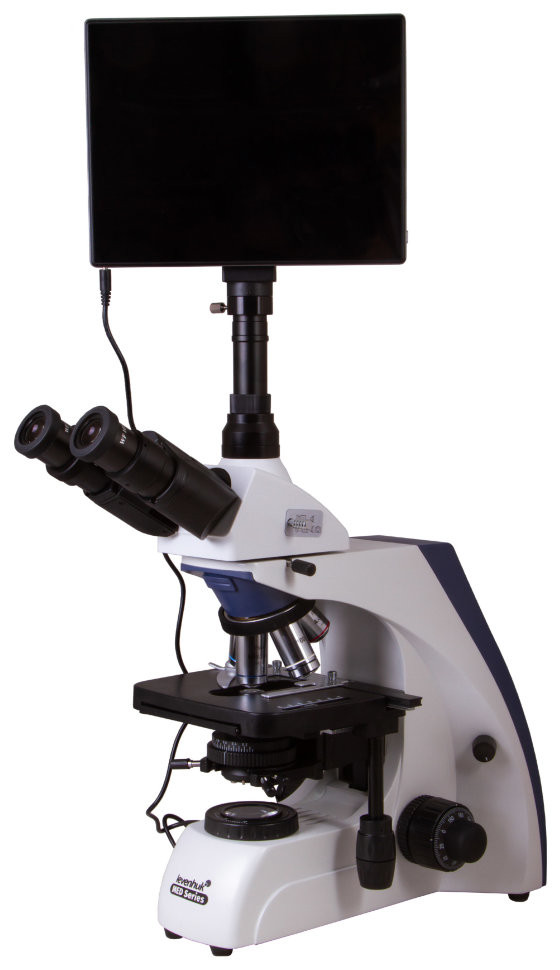

Микроскоп цифровой Levenhuk MED D35T LCD, тринокулярный

Микроскоп цифровой Levenhuk MED D35T LCD — медицинское изделие с ЖК-экраном и планахроматической оптикой

Levenhuk MED D35T LCD — лабораторный биологический микроскоп с планахроматической оптикой, скорректированной на бесконечность, встроенной 5-мегапиксельной камерой и автономным 9,4-дюймовым сенсорным ЖК-экраном. Имеет регистрационное удостоверение Росздравнадзора, что делает его медицинским изделием и является обязательным условием для применения в клинико-диагностических лабораториях, медицинских учреждениях и организациях, проводящих медицинские исследования на территории Российской Федерации. Диапазон увеличения от 40 до 1000 крат обеспечивается набором планахроматических объективов с коррекцией на бесконечность и широкопольными окулярами. Конденсор Аббе с числовой апертурой 1,25 и возможность настройки освещения по Кёлеру позволяют получать изображения высокого разрешения с равномерным контрастом по всему полю зрения.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает по методу светлого поля в проходящем свете — классическому способу исследования окрашенных гистологических срезов, мазков крови, бактериологических препаратов и других прозрачных или полупрозрачных образцов на предметных стёклах. Галогенная подсветка мощностью 30 Вт с регулировкой яркости и конденсор Аббе с ирисовой диафрагмой обеспечивают настройку освещения по методу Кёлера. Эта схема устраняет неравномерность светового поля и паразитные блики от элементов лампы, повышает контраст деталей и даёт чистое изображение без артефактов освещения. Светлое поле требует предварительного окрашивания большинства биологических объектов для создания контраста — бесцветные структуры в неокрашенных живых препаратах будут слабо различимы или невидимы. Для визуализации живых клеток без красителей потребовались бы дополнительные методы контрастирования, которых в данной модели нет.

Точность и повторяемость

Механический двуслойный предметный столик размером 180×160 мм с препаратоводителем позволяет перемещать образец в горизонтальной плоскости на 80 мм в одном направлении и на 50 мм в другом. Координатный столик обеспечивает возвращение к заданной точке препарата при повторном исследовании или многократной съёмке одной и той же области. Коаксиальная фокусировка с грубой наводкой (шаг 0,5 мм) и точной (шаг 0,002 мм) позволяет выставлять резкость с высокой точностью при общем ходе фокусировки 20 мм. Планахроматические объективы, скорректированные на бесконечность, создают практически плоское поле зрения по всей площади кадра и исправляют хроматические аберрации — окрашенные структуры передаются без цветовых искажений по краям поля. Infinity-коррекция объективов позволяет встраивать в оптический путь между объективом и окулярным тубусом дополнительные модули без потери качества изображения и без необходимости пересчёта оптической системы.

Область применения

Микроскоп предназначен для лабораторной и клинической микроскопии в гематологии, гистологии, цитологии, микробиологии, паразитологии. Регистрационное удостоверение Росздравнадзора подтверждает соответствие требованиям к медицинским изделиям и разрешает применение прибора в медицинских организациях для диагностических исследований. Без регистрационного удостоверения использование микроскопа в медицинских целях на территории РФ не допускается. Прибор также применим в научно-исследовательских лабораториях биологического профиля, на кафедрах медицинских и биологических вузов, в ветеринарных лабораториях, в контроле качества фармацевтических и биотехнологических производств — везде, где требуется рутинное исследование окрашенных препаратов с высоким оптическим разрешением и документированием результатов.

Конструкция и технологии

Планахроматическая оптика с коррекцией на бесконечность включает пять объективов: 4×, 10×, 40×, 60× и 100× (масляный иммерсионный). Объективы 40×, 60× и 100× оснащены пружинящими оправами, которые защищают фронтальную линзу и препарат от повреждения при случайном контакте. Объектив 100× предназначен для работы с иммерсионным маслом — капля масла между фронтальной линзой и покровным стеклом устраняет потери света на границе воздух-стекло и повышает числовую апертуру системы, приближая оптическое разрешение к теоретическому пределу. В комплект входит флакон с иммерсионным маслом. Все линзы объективов и окуляров покрыты антигрибковым составом, что продлевает срок службы оптики в условиях повышенной влажности и предотвращает образование грибковых колоний на поверхности стекла.

Тринокулярная насадка с делителем светового потока совмещает бинокулярный визуальный блок для наблюдения через окуляры и отдельную вертикальную трубку диаметром 23,2 мм для установки цифровой камеры. Делитель направляет часть светового потока в камеру, а остальное — в окуляры, что позволяет одновременно наблюдать препарат визуально и выводить изображение на ЖК-экран без переключения между режимами. Насадка поворачивается на 360° и наклонена под углом 30° для удобства работы. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, окуляры имеют диоптрийную коррекцию ±5 диоптрий для компенсации индивидуальных особенностей зрения оператора.

Цифровая камера с разрешением 5 мегапикселей (2048×1536 пикселей) построена на сенсоре формата 1/2,5" с размером пикселя 2,2×2,2 мкм. Камера оснащена встроенным 9,4-дюймовым цветным сенсорным ЖК-экраном и работает на операционной системе Android 5.1. Это позволяет управлять всеми функциями камеры — настройкой экспозиции, баланса белого, яркости, контрастности, резкости, насыщенности — непосредственно с сенсорного экрана без подключения к компьютеру. Камера записывает фотографии в формате JPEG и видео в формате 3GP с разрешением 1080p при кадровой частоте 15 кадров в секунду. Встроенная память 4 ГБ, поддерживаются карты памяти microSD до 32 ГБ. Программное обеспечение камеры включает измерительные инструменты для определения размеров структур в различных единицах измерения и модуль анализа частиц. Камера имеет два порта USB 2.0 для подключения флеш-накопителей, клавиатуры или мыши, выход microHDMI для вывода изображения на внешний монитор или телевизор, модуль Wi-Fi для беспроводной передачи данных и разъём для наушников 3,5 мм. Такая автономность снижает утомляемость оператора при длительной работе, так как не требуется постоянно смотреть в окуляры — изображение доступно на большом экране.

Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой обеспечивает высокую концентрацию света и возможность точной регулировки углового раствора светового конуса для согласования с апертурой объектива. Числовая апертура 1,25 близка к максимально возможной для иммерсионной системы и критична для реализации полного разрешающего потенциала объектива 100×. Галогенная лампа 12 В / 30 Вт с регулировкой яркости питается от сети переменного тока 100–240 В. В комплекте три светофильтра — синий, зелёный и жёлтый — для селективного выделения структур с различной цветовой окраской.

Кому подойдет

Levenhuk MED D35T LCD предназначен для специалистов клинико-диагностических лабораторий, выполняющих микроскопические исследования биологического материала — анализ мазков крови, гистологических срезов, бактериологических посевов, паразитологических препаратов. Регистрационное удостоверение Росздравнадзора обязательно для работы в медицинских организациях, и без него прибор не может применяться для медицинской диагностики на территории России. Микроскоп подходит для научно-исследовательских лабораторий в области биологии, микробиологии, ветеринарии, для учебных лабораторий медицинских и биологических вузов, где ведётся подготовка специалистов и требуется одновременная демонстрация препаратов на экране для группы студентов. Прибор востребован в лабораториях контроля качества фармацевтических, пищевых и биотехнологических производств.

Оператор должен владеть методикой настройки освещения по Кёлеру, техникой работы с иммерсионными объективами, приёмами фокусировки и перемещения препарата на координатном столике. Требуется понимание принципов пробоподготовки для светлопольной микроскопии — приготовление тонких окрашенных препаратов на предметных стёклах. Модель не подходит для любительского использования и для образовательных учреждений начального уровня из-за сложности настройки и высоких требований к квалификации пользователя.

Что важно знать заранее

Микроскоп работает только по методу светлого поля. Для исследования живых неокрашенных клеток и прозрачных структур потребуется предварительное окрашивание препаратов — метод не позволяет визуализировать объекты с низким собственным контрастом. Для наблюдения живых культур без красителей необходимы другие методы контрастирования — фазовый контраст или тёмное поле, которые в данной модели отсутствуют. Расширение функционала за счёт дополнительных модулей (например, фазово-контрастного комплекта) возможно благодаря infinity-коррекции оптики, но требует приобретения соответствующих аксессуаров отдельно.

Цифровая камера записывает видео с частотой 15 кадров в секунду — этого недостаточно для плавной съёмки быстрых динамических процессов в реальном времени, таких как движение микроорганизмов или кровоток в живых препаратах. Формат видео 3GP может потребовать конвертации для воспроизведения на некоторых устройствах или для обработки в профессиональных видеоредакторах. Операционная система Android 5.1 на момент написания является устаревшей версией, что может ограничить совместимость с современными приложениями и облачными сервисами.

Масляный иммерсионный объектив 100× требует регулярной очистки после каждого использования — иммерсионное масло необходимо удалять специальными салфетками и растворителями, чтобы не допустить засыхания и повреждения фронтальной линзы. Освещение по Кёлеру настраивается вручную и требует времени на освоение методики — неправильная настройка приведёт к неравномерному освещению, потере контраста и снижению разрешения.

Комплектация

• Стойка микроскопа с основанием — металлический корпус, обеспечивающий устойчивость и виброустойчивость системы
• Тринокулярная поворотная насадка на 360° — с делителем светового потока для одновременного визуального наблюдения и цифровой съёмки
• Планахроматические объективы 4×, 10×, 40×s, 60×s, 100×s (масляный) — скорректированы на бесконечность, с антигрибковым покрытием, объективы высоких кратностей с пружинящими оправами
• Окуляры WF10×/22 мм (2 шт.) — широкопольные, с антигрибковым покрытием
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой — для настройки освещения по Кёлеру и согласования апертуры с объективом
• Светофильтры: синий, зелёный, жёлтый — для селективного выделения окрашенных структур
• Флакон с иммерсионным маслом — для работы с объективом 100×
• Цифровая камера 5 Мпикс с ЖК-экраном 9,4 дюйма — автономная система на базе Android 5.1 с встроенной памятью 4 ГБ, сенсорным управлением, портами USB 2.0, microHDMI, Wi-Fi, слотом для карт памяти microSD
• Сетевые шнуры питания — для микроскопа и для камеры
• Предохранители (2 шт.), пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект достаточен для начала работы с окрашенными препаратами. Для полноценной эксплуатации дополнительно потребуются предметные и покровные стёкла, окрашивающие реагенты (в зависимости от типа исследований — красители для гистологии, гематологии или бактериологии), салфетки и растворитель для очистки иммерсионного объектива, карта памяти microSD для расширения объёма хранения изображений.

Рекомендуемые аксессуары

Предметные и покровные стёкла — расходный материал для приготовления временных и постоянных препаратов. Наборы окрашивающих реагентов — в зависимости от профиля лаборатории: красители по Романовскому-Гимзе для гематологии, гематоксилин-эозин для гистологии, красители по Граму для бактериологии. Иммерсионное масло — флакон из комплекта рассчитан на ограниченное количество исследований, потребуется дополнительное приобретение. Салфетки и растворитель для очистки оптики — для удаления иммерсионного масла и загрязнений с линз. Карты памяти microSD объёмом до 32 ГБ — для увеличения объёма хранения фото и видео. Калибровочный слайд с известными размерами структур — для точной калибровки измерительных инструментов программного обеспечения камеры.

Итог

Levenhuk MED D35T LCD — лабораторный биологический микроскоп профессионального уровня с планахроматической infinity-оптикой, конденсором Аббе высокой апертуры, освещением по Кёлеру и встроенной цифровой камерой с автономным ЖК-экраном. Регистрационное удостоверение Росздравнадзора делает его медицинским изделием и обязательным инструментом для законной работы в клинико-диагностических лабораториях России. Автономная камера на базе Android снижает нагрузку на зрение оператора при длительной работе и позволяет демонстрировать препараты группе наблюдателей на большом экране без подключения к компьютеру. Ограничением остаётся работа только по методу светлого поля — для исследования живых неокрашенных объектов потребуются дополнительные модули контрастирования, которые в базовую комплектацию не входят.
