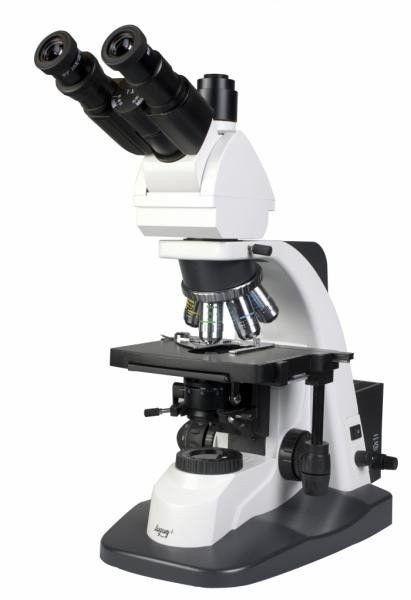

Микроскоп тринокулярный Микромед 3 Professional

Микромед 3 Professional — лабораторный микроскоп с оптикой бесконечности и системой Кёлера

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Микромед 3 Professional работает в проходящем свете по методу светлого поля — базовому методу биологической микроскопии. Свет проходит через тонкий прозрачный препарат на предметном стекле, структуры образца поглощают и рассеивают излучение в разной степени, формируя контрастное изображение. Метод универсален для окрашенных гистологических срезов, мазков крови, бактериологических препаратов, фиксированных культур клеток. Модульная конструкция и оптическая схема бесконечности позволяют расширить возможности: с дополнительными устройствами микроскоп поддерживает темное поле и фазовый контраст. Фазовый контраст преобразует разность фазовых сдвигов в разность яркости, делая видимыми неокрашенные живые клетки без фиксации и окрашивания — критично для работы с культурами и динамического наблюдения за биологическими процессами.

Точность и повторяемость

Координатный предметный столик с диапазоном перемещения 90×60 мм оснащен шкалами с нониусами, цена деления нониуса 0.1 мм. Это обеспечивает точное позиционирование образца и возможность вернуться к нужному участку препарата по координатам — необходимое условие для морфометрии, подсчета клеток в камере Горяева, документирования серий снимков с одного образца. Механизм тонкой фокусировки с ценой деления 2 мкм позволяет точно выставить плоскость резкости при работе с объективами высокой апертуры, где глубина резкости составляет доли микрометра. Регулятор усилия хода фокусировочного механизма предотвращает случайное смещение настройки и продавливание препарата объективом. Оптическая схема бесконечности исключает аберрации при встраивании дополнительных модулей между объективом и тубусной линзой, сохраняя качество изображения неизменным при модернизации системы.

Область применения

Микроскоп предназначен для морфологических исследований в биологии и медицине, работы с гистологическими срезами и цитологическими мазками, микробиологических исследований, контроля качества в фармацевтическом производстве. Система освещения Кёлера и полная линейка планахроматов с числовой апертурой до 1.25 обеспечивают разрешающую способность, близкую к дифракционному пределу — около 0.27 мкм для иммерсионного объектива 100x при работе в зеленом свете. Это достаточно для визуализации субклеточных структур, бактерий, дифференциальной диагностики клеточных элементов. Антигрибковое покрытие оптических поверхностей объективов позволяет работать в биологических лабораториях без риска колонизации оптики при длительном контакте с биологическим материалом. Микроскоп применяется в научных лабораториях, службах контроля качества, высших учебных заведениях для продвинутых курсов микроскопии.

Конструкция и технологии

Оптическая схема бесконечности — ключевое отличие профессиональной системы от учебной оптики с фиксированной длиной тубуса. Объективы формируют параллельный пучок лучей, который фокусируется тубусной линзой в насадке. Между объективом и тубусной линзой можно встраивать дополнительные оптические модули — фазовые кольца, призмы ДИК, флуоресцентные блоки — без изменения длины оптического хода и внесения аберраций. Это основа модульности системы.

Система освещения Кёлера обеспечивает равномерное освещение поля зрения и максимальную разрешающую способность. Коллектор с полевой диафрагмой и конденсор Аббе с апертурной диафрагмой формируют два сопряженных изображения: источник света проецируется в плоскость апертурной диафрагмы конденсора, а полевая диафрагма — в плоскость препарата. Регулировка апертурной диафрагмы управляет числовой апертурой освещающего пучка, что критично для согласования с апертурой объектива и достижения оптимального разрешения без потери контраста. Конденсор Аббе с числовой апертурой 1.25 полностью раскрывает возможности иммерсионного объектива 100x/1.25 — апертура конденсора должна соответствовать или превышать апертуру объектива для реализации предельного разрешения. Откидная фронтальная линза конденсора снижает апертуру для работы с объективами малого увеличения 4x и 10x, где высокая апертура освещения избыточна. Вынесенный фонарь с галогенной лампой 50 Вт и система зеркал исключают нагрев оптических элементов и препарата — важно при длительных наблюдениях и работе с термочувствительными образцами.

Шесть планахроматических объективов — 4x/0.10, 10x/0.30, 20x/0.45, 40x/0.70, 60x/0.85, 100x/1.25 oil — обеспечивают непрерывный диапазон увеличения от 40x до 1000x с окулярами 10x. Планахроматы корректируют кривизну поля и хроматическую аберрацию, давая резкое изображение по всему полю зрения диаметром 22 мм, а не только в центре, как у ахроматов. Объективы 20x, 40x, 60x и 100x оснащены пружинной оправой, предотвращающей повреждение фронтальной линзы и препарата при случайном контакте. Парфокальная высота 45 мм и стандарт DIN обеспечивают взаимозаменяемость объективов и минимальную потребность в перефокусировке при смене увеличения.

Тринокулярная насадка выполнена по схеме Зидентопфа: каждый окулярный тубус имеет собственную оптическую ветвь, межзрачковое расстояние регулируется от 48 до 75 мм без изменения длины оптического пути и без потери фокусировки. Угол наклона тубусов 30° снижает нагрузку на шейный отдел позвоночника при длительной работе. Независимый канал визуализации с переключателем светового потока направляет весь световой поток либо в окуляры, либо на камеру, обеспечивая максимальную яркость изображения в активном канале. Посадочный диаметр 23.2 мм — стандарт для микроскопных камер, допускающий использование адаптеров с различными коэффициентами проекции. Тубус канала визуализации имеет продольную подвижку для согласования плоскости фокусировки визуального и цифрового каналов. Поворот насадки на 360° вокруг оптической оси позволяет настроить удобное положение для работы нескольких операторов.

Штатив и основание изготовлены из алюминиевого сплава с износостойким покрытием, обладающим антистатическими и антибактериальными свойствами. Масса микроскопа 11 кг обеспечивает стабильность установки и отсутствие вибраций при манипуляциях с органами управления.

Кому подойдет

Микромед 3 Professional — инструмент для профессиональных задач, требующих высокой разрешающей способности, точности позиционирования и воспроизводимости результатов. Система Кёлера и планахроматическая оптика раскрывают свои преимущества в руках оператора, владеющего настройкой освещения по методу Кёлера и понимающего связь между апертурой конденсора, объектива и разрешением. Координатный столик с нониусами востребован при морфометрических исследованиях, подсчете клеток, документировании серий изображений с возможностью возврата к точке по координатам. Модульная конструкция оправдана, если планируется расширение методов контрастирования — добавление фазового контраста для работы с живыми клетками, темного поля для выявления мелких структур, цифровой камеры для архивирования и анализа изображений. Микроскоп подходит для научных лабораторий биологического и медицинского профиля, отделов контроля качества фармацевтических и биотехнологических производств, кафедр морфологии, гистологии, микробиологии в высших учебных заведениях.

Что важно знать заранее

Микроскоп проходящего света требует тонких прозрачных препаратов на предметных стеклах толщиной 1-1.2 мм с покровным стеклом 0.17 мм — все объективы скорректированы на эту толщину покровного стекла. Непрозрачные и объемные объекты в проходящем свете не наблюдаются. Система освещения Кёлера не работает по принципу «включил и смотри» — требуется настройка: центрировка и фокусировка конденсора, регулировка полевой и апертурной диафрагм для каждого объектива. Эта настройка — условие достижения заявленной разрешающей способности, без неё система работает как обычный микроскоп с менее контрастным и неравномерно освещенным полем.

Иммерсионный объектив 100x требует иммерсионного масла между фронтальной линзой и покровным стеклом — без масла объектив не обеспечивает расчетную апертуру и разрешение. После работы масло необходимо удалить с объектива и препарата салфеткой, смоченной ксилолом или специальным очистителем, иначе масло полимеризуется и повреждает оптику. Максимальное увеличение 1000x с окулярами 10x находится на верхней границе полезного увеличения для объектива с апертурой 1.25. Увеличение 2000x с окулярами 20x выходит за этот предел — изображение увеличивается, но детализация не растет, это пустое увеличение, применяемое только для снижения нагрузки на зрение при демонстрации уже разрешенных структур.

Методы темного поля и фазового контраста требуют приобретения дополнительных устройств — соответствующих конденсоров и фазовых объективов, они не входят в базовую комплектацию. Цифровая камера приобретается отдельно, в комплекте только механическое крепление с посадочным диаметром 23.2 мм.

Комплектация

Оптическая система: шесть планахроматических объективов 4x/0.10, 10x/0.30, 20x/0.45, 40x/0.70, 60x/0.85, 100x/1.25 oil с коррекцией на бесконечность и покровное стекло 0.17 мм, установлены на револьвере. Два окуляра широкого поля WF10x/22 с удаленным зрачком и резиновыми наглазниками. Тринокулярная насадка с независимым каналом визуализации, переключателем светового потока и регулировкой диоптрий ±5 дптр на левом тубусе.

Механика: штатив с двухкоординатным предметным столиком 180×160 мм, диапазон перемещения 90×60 мм, шкалы с нониусами (цена деления нониуса 0.1 мм), съемный препаратодержатель с пружинным прижимом. Коаксиальный фокусировочный механизм грубой и тонкой наводки с регулятором усилия хода, цена деления тонкой фокусировки 2 мкм, ход 20 мм.

Освещение: вынесенный фонарь с галогенной лампой 50 Вт/12 В, коллектор с полевой диафрагмой, конденсор Аббе N.A.=1.25 с апертурной диафрагмой, откидной фронтальной линзой и держателем светофильтров. Четыре светофильтра — голубой, зеленый, желтый, матовый. Блок питания с регулировкой яркости встроен в основание. Запасная лампа и предохранитель.

Расходные материалы и принадлежности: флакон иммерсионного масла для объектива 100x, пылезащитный чехол, сетевой кабель, эргономичная вставка под основание, руководство по эксплуатации.

Комплект полный для начала работы в светлом поле с фиксированными окрашенными препаратами. Для работы необходимы предметные и покровные стекла, для приготовления временных препаратов — набор для пробоподготовки. Для расширения методов контрастирования требуются дополнительные устройства.

Рекомендуемые аксессуары

Фазово-контрастное устройство — конденсор с фазовыми кольцами и набор фазовых объективов для наблюдения неокрашенных живых клеток без предварительной фиксации. Критично для культуральных работ, наблюдения подвижности микроорганизмов, динамических процессов в клетке.

Конденсор темного поля (сухой N.A. 0.83/0.91 или иммерсионный N.A. 1.36/1.25) — для выявления мелких структур, не разрешаемых в светлом поле, визуализации жгутиков бактерий, спирохет, коллоидных частиц.

Цифровая камера и оптический адаптер — для документирования, морфометрии, архивирования изображений. Адаптер с коэффициентом проекции подбирается под разрешение сенсора камеры и требуемое поле зрения.

Окуляры с измерительными шкалами, сетками, перекрестием — для линейных измерений, подсчета клеточных элементов, точного позиционирования. Окуляры с другими увеличениями (5x, 12.5x, 16x, 20x) расширяют диапазон общего увеличения, но увеличения выше 1000x-1250x для данного набора объективов находятся в зоне пустого увеличения.

Калибровочный слайд XY — для калибровки измерительных систем и проверки точности координатного столика.

Итог

Микромед 3 Professional — профессиональный лабораторный микроскоп с оптической системой бесконечности, освещением Кёлера и полной линейкой из шести планахроматов. Обеспечивает разрешающую способность до 0.27 мкм, достаточную для морфологических исследований, дифференциальной диагностики клеточных элементов, работы с гистологическими срезами и бактериологическими препаратами. Координатный столик с нониусами, прецизионная фокусировка и модульная конструкция делают микроскоп инструментом для задач, требующих точности, воспроизводимости и возможности расширения функционала. Система требует навыка настройки освещения по Кёлеру и работы с иммерсионными объективами, но в руках подготовленного оператора раскрывает возможности, недоступные учебным моделям.
