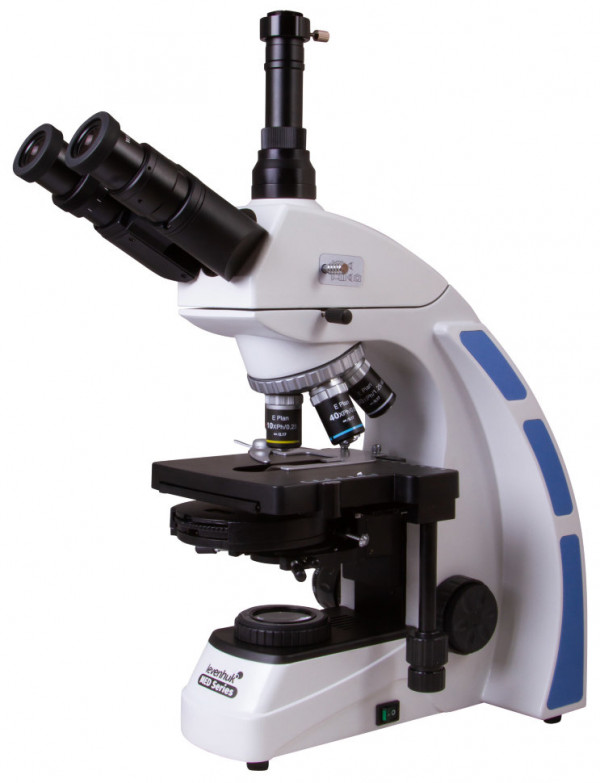

Микроскоп Levenhuk MED 45T, тринокулярный

Levenhuk MED 45T — лабораторный микроскоп с фазовым контрастом и регистрацией Росздравнадзора

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Levenhuk MED 45T поддерживает три метода контрастирования. Светлое поле — базовый режим для окрашенных препаратов, мазков крови, гистологических срезов. Фазовый контраст преобразует разницу в оптической плотности прозрачных структур в видимый контраст, что позволяет наблюдать живые неокрашенные клетки без предварительной фиксации и окрашивания: бактерии, простейшие, клетки в культуре, сперматозоиды. Темное поле создаёт светлое изображение объекта на чёрном фоне за счёт рассеянного света — метод выявляет мелкие частицы, границы клеток, спирохеты и другие слабоконтрастные структуры, невидимые в светлом поле. Переключение между методами выполняется настройкой фазового конденсора.

Точность и повторяемость

Механический двуслойный предметный столик с препаратоводителем обеспечивает перемещение препарата в горизонтальной плоскости на 75 мм по одной оси и 50 мм по другой, что позволяет точно позиционировать образец и возвращаться к нужному участку. Коаксиальная фокусировка совмещает грубую (шаг 0,5 мм) и точную (шаг 0,002 мм) наводку на одной паре ручек. Освещение по Кёлеру стандартизирует условия освещения препарата: правильная настройка коллектора, диафрагм конденсора и полевой диафрагмы источника света даёт равномерное поле без бликов и теней, что критично для воспроизводимости результатов в клинической диагностике. Планахроматическая оптика, скорректированная на бесконечность, формирует плоское поле изображения по всей площади зрения — резкость сохраняется от центра до краёв без дополнительной перефокусировки.

Область применения

Микроскоп имеет регистрационное удостоверение Росздравнадзора, что подтверждает его статус медицинского изделия и позволяет использовать в клинико-диагностических лабораториях, медицинских учреждениях, центрах контроля качества для исследований, результаты которых применяются в диагностике и лечении. Применяется в гематологии (исследование клеток крови), цитологии (анализ клеточных культур, мазков), микробиологии (бактериоскопия, подсчёт микроорганизмов), паразитологии (обнаружение простейших и яиц гельминтов), контроле качества питьевой воды. Тринокулярная насадка с вертикальным портом под цифровую камеру обеспечивает документирование результатов исследований.

Конструкция и технологии

Оптическая система построена по схеме с коррекцией на бесконечность (Infinity). В классической микроскопии объектив формирует промежуточное изображение на фиксированном расстоянии, что не позволяет встраивать дополнительные модули в оптический путь без искажений. Инфинити-коррекция означает, что световой пучок между объективом и тубусной линзой идёт параллельно, а изображение формируется тубусной линзой в насадке. Это даёт возможность устанавливать в параллельный пучок поляризаторы, эпифлуоресцентные осветители или другие модули без потери качества изображения, что делает микроскоп расширяемым.

Фазовые планахроматические объективы 4x, 10x, 40xs и 100xs (иммерсионный) обеспечивают диапазон увеличения 40–1000 крат в паре с широкопольными окулярами WF10x/22 мм. Планахроматы корректируют кривизну поля и хроматическую аберрацию для двух длин волн, формируя плоское резкое изображение с точной цветопередачей. Объективы 40x и 100x снабжены пружинящими оправами, предохраняющими переднюю линзу от повреждения при касании препарата. Револьверное устройство вмещает пять объективов — один слот остаётся свободным для дополнительного объектива другой кратности или метода наблюдения.

Антигрибковое покрытие оптических поверхностей объективов и окуляров предотвращает развитие плесени во влажных помещениях, что продлевает срок службы оптики и сохраняет качество изображения. Диоптрийная коррекция в диапазоне ±5 D на одном окуляре компенсирует разницу в остроте зрения между глазами оператора. Межзрачковое расстояние регулируется от 48 до 75 мм.

Металлический корпус обеспечивает устойчивость и долговечность конструкции. Светодиодная подсветка мощностью 5 Вт с регулировкой яркости расположена под конденсором, работает от сети 100–240 В. Светофильтры — синий, зелёный, жёлтый — устанавливаются в оптический путь для повышения контраста определённых структур или коррекции цветовой температуры.

Кому подойдет

Микроскоп рассчитан на специалистов с опытом работы в световой микроскопии: врачей клинико-диагностических лабораторий, лаборантов, биологов-исследователей, преподавателей медицинских и биологических специальностей. Требует понимания принципов освещения по Кёлеру, навыков настройки фазового контраста и тёмного поля, знания техники работы с иммерсионным объективом. Наличие регистрационного удостоверения делает прибор пригодным для организаций, проводящих медицинские исследования в рамках лицензируемой деятельности. Подходит для задач, где необходим контроль живых клеток без окрашивания, воспроизводимые условия освещения, документирование результатов через цифровую камеру.

Что важно знать заранее

Прибор требует тонких прозрачных или полупрозрачных препаратов на предметных стёклах — проходящий свет не работает с непрозрачными объектами. Настройка освещения по Кёлеру и фазового контраста требует времени и навыка, но обеспечивает качество изображения и воспроизводимость. Иммерсионный объектив 100xs работает только с иммерсионным маслом между передней линзой и покровным стеклом препарата — это увеличивает числовую апертуру и разрешающую способность, но требует очистки линзы после каждого сеанса работы специальными средствами. Тринокулярная насадка имеет два диаметра портов: 30 мм для бинокулярной части (окуляры) и 23,2 мм для вертикального порта под камеру — при выборе камеры учитывайте этот диаметр или используйте соответствующий адаптер. Камера в комплект не входит.

Комплектация

• Стойка микроскопа с основанием — металлический корпус с встроенной подсветкой, конденсором, предметным столиком и механизмом фокусировки.
• Тринокулярная поворотная на 360° насадка — визуальная часть отклонена на 30°, вертикальный порт 23,2 мм для камеры.
• Фазовые планахроматические объективы 4x, 10x, 40xs, 100xs — скорректированы на бесконечность, объективы 40x и 100x с пружинящими оправами, 100xs — иммерсионный, с антигрибковым покрытием.
• Широкопольные окуляры WF10x/22 мм (2 шт.) — с антигрибковым покрытием, один окуляр с диоптрийной коррекцией.
• Фазово-контрастное устройство (темное поле) — конденсор с кольцевыми диафрагмами для фазового контраста и центральной диафрагмой для тёмного поля.
• Светофильтры: синий, зелёный, жёлтый — для коррекции контраста и цветовой температуры.
• Флакон с иммерсионным маслом — для работы с объективом 100xs.
• Сетевой шнур питания, предохранители (2 шт.), пылезащитный чехол, инструкция и гарантийный талон.

Комплект обеспечивает полную готовность к работе всеми заявленными методами. Дополнительно потребуются предметные и покровные стёкла, реактивы для приготовления препаратов, цифровая камера для документирования.

Рекомендуемые аксессуары

Цифровая камера для микроскопа — устанавливается в вертикальный порт 23,2 мм тринокулярной насадки, позволяет фиксировать изображения и видео для отчётов, архивирования, обучения. При выборе камеры учитывайте диаметр порта или наличие адаптера. Дополнительные объективы — планахроматические или апохроматические с коррекцией на бесконечность для расширения диапазона увеличения или специализированных методов. Иммерсионное масло — расходный материал для объектива 100xs. Жидкость для очистки оптики — для удаления иммерсионного масла с передней линзы объектива. Предметные и покровные стёкла — для приготовления препаратов. Калибровочная линейка (объект-микрометр) — для измерения размеров структур в поле зрения.

Итог

Levenhuk MED 45T — лабораторный биологический микроскоп с планахроматической оптикой, скорректированной на бесконечность, фазовым контрастом, тёмным полем и регистрационным удостоверением Росздравнадзора. Обеспечивает наблюдение живых неокрашенных клеток, воспроизводимые условия освещения по Кёлеру, документирование через тринокулярную насадку. Рассчитан на клинические, микробиологические, цитологические и гематологические лаборатории, требует навыков настройки и работы с профессиональным оборудованием.
