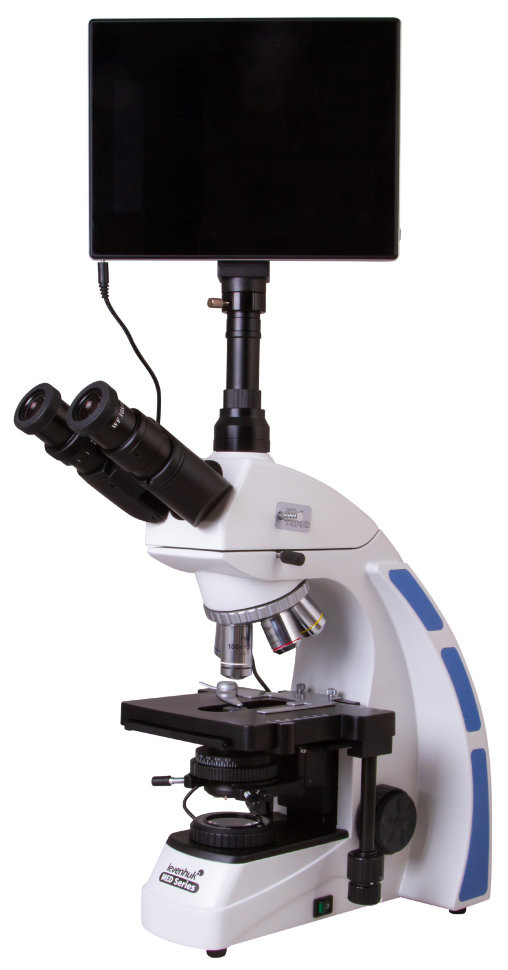

Микроскоп цифровой Levenhuk MED D40T LCD, тринокулярный

Levenhuk MED D40T LCD — лабораторный микроскоп с инфинити-оптикой и камерой на Android

Levenhuk MED D40T LCD — цифровой биологический микроскоп проходящего света с тринокулярной насадкой, планахроматической оптикой, скорректированной на бесконечность, и комплектной 5-мегапиксельной камерой с сенсорным ЖК-экраном 9,4 дюйма на базе Android. Прибор имеет регистрационное удостоверение Росздравнадзора и предназначен для профессиональной работы в медицинских, научно-исследовательских и учебных лабораториях. Диапазон увеличения 40–1000 крат обеспечивается пятью планахроматическими объективами (4x, 10x, 40x, 60x, 100x масляный иммерсионный) и парой широкопольных окуляров WF10x. Микроскоп поддерживает настройку освещения по методу Кёлера.

Что можно увидеть и сделать на практике

Метод наблюдения и возможности освещения по Кёлеру

Микроскоп работает в светлом поле с проходящим светом — основном методе для исследования окрашенных гистологических срезов, мазков крови, бактериологических препаратов и других прозрачных образцов на предметных стёклах. Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой в сочетании с настройкой освещения по Кёлеру позволяет получить равномерное освещение поля зрения без паразитных бликов и теней, что критически важно для реализации предельного разрешения оптической системы. Освещение по Кёлеру требует точной настройки положения коллектора и диафрагм, но именно такая конфигурация обеспечивает максимальную контрастность и резкость изображения при работе с объективами высокой апертуры, включая иммерсионный 100x. Метод светлого поля подходит для исследования фиксированных и окрашенных препаратов: гистологических срезов тканей, мазков крови для дифференциального подсчёта лейкоцитов, бактериальных культур после окрашивания по Граму, цитологических образцов. Для наблюдения живых неокрашенных клеток с низким собственным контрастом потребуются дополнительные методы контрастирования, которые в данной модели не реализованы.

Формат работы с цифровой камерой

Камера с сенсорным ЖК-экраном 9,4 дюйма установлена в вертикальную окулярную трубку диаметром 23,2 мм и работает автономно без подключения к компьютеру. Изображение с сенсора 1/2,5" (5 Мп, разрешение 2048x1536) выводится на встроенный экран в реальном времени, что позволяет вести наблюдение без длительного визуального контакта с окулярами — это снижает нагрузку на зрение и шею при многочасовой работе. Делитель светового потока в насадке распределяет свет между визуальными окулярами и камерой, поэтому одновременно доступны и прямое наблюдение через бинокулярную часть, и вывод картинки на экран. Камера записывает фото в формате JPEG и видео в формате 3GP с разрешением 1080p при частоте 15 кадров в секунду. Встроенное ПО на базе Android 5.1 поддерживает ручную настройку баланса белого и экспозиции, калибровку с объективами для линейных измерений образцов, анализ частиц, коррекцию яркости, контрастности и резкости. Файлы сохраняются во встроенную память 4 ГБ или на карту microSD до 32 ГБ. Через microHDMI камеру можно подключить к внешнему монитору или проектору для групповых презентаций, через USB 2.0 — к клавиатуре, мыши или флеш-накопителю. Наличие Wi-Fi расширяет возможности передачи данных. Камера питается от отдельного сетевого адаптера 12 В.

Область применения

Микроскоп зарегистрирован Росздравнадзором как медицинское изделие, что обязательно для применения в клинико-диагностических лабораториях, патоморфологических отделениях, гематологических и микробиологических службах медицинских учреждений. Планахроматическая оптика с коррекцией на бесконечность и освещение по Кёлеру соответствуют требованиям к оборудованию для рутинной диагностики и научных исследований. Прибор применим в гистологии для оценки биопсийного и операционного материала, в гематологии для дифференциального подсчёта лейкоцитов и морфологической оценки клеток крови, в микробиологии для идентификации бактерий после окрашивания, в цитологии для скрининга мазков. Наличие камеры с большим экраном и возможностью записи облегчает документирование находок, консультации с коллегами и обучение персонала. Микроскоп также подходит для высших учебных заведений биологического и медицинского профиля, где ведётся подготовка специалистов и научная работа.

Конструкция и технологии

Оптическая система построена на планахроматических объективах, скорректированных на бесконечность. Планахроматы обеспечивают плоское поле изображения по всему полю зрения окуляра и высокую степень коррекции хроматических аберраций — цветовые искажения минимизированы в широком спектральном диапазоне. Коррекция на бесконечность означает, что световой пучок после выхода из объектива идёт параллельно и фокусируется тубусной линзой перед окуляром. Такая схема позволяет встраивать в оптический путь между объективом и окуляром дополнительные модули — делители луча, фотометрические порты, флуоресцентные блоки — без внесения дополнительных аберраций и без изменения увеличения системы. Все оптические поверхности защищены антигрибковым покрытием. Объективы 40x, 60x и 100x оснащены пружинящими оправами для защиты фронтальной линзы от повреждения при случайном контакте с препаратом. Иммерсионный объектив 100x предназначен для работы с маслом, которое входит в комплект поставки, и обеспечивает максимальное разрешение системы.

Тринокулярная насадка с углом наклона бинокулярной части 30° вращается на 360° вокруг оптической оси, что удобно при групповой работе. Вертикальная окулярная трубка 23,2 мм предназначена для установки камеры и оснащена делителем светового потока, который направляет часть света в камеру, сохраняя возможность одновременного визуального наблюдения через окуляры. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, правый окуляр имеет диоптрийную коррекцию ±5 D. Широкопольные окуляры WF10x с полем зрения 22 мм обеспечивают комфортный обзор.

Механический двуслойный предметный столик размером 180×150 мм снабжён препаратоводителем с диапазоном перемещения 75 мм по оси X и 50 мм по оси Y. Координатный столик с нониусными шкалами позволяет точно позиционировать препарат и возвращаться к заданной области образца, что важно при документировании находок и повторных исследованиях. Коаксиальная фокусировка с зубчато-реечным механизмом разделена на грубую настройку с шагом 0,5 мм и точную с шагом 0,002 мм. Общий ход фокусировки составляет 48 мм.

Нижнее светодиодное освещение мощностью 5 Вт с регулировкой яркости питается от сети 100–240 В. В комплект входят три светофильтра (синий, зелёный, жёлтый) для коррекции цветовой температуры и повышения контраста при работе с различными красителями. Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой обеспечивает настройку освещения по Кёлеру — метод, при котором источник света проецируется в плоскость апертурной диафрагмы конденсора, а полевая диафрагма коллектора проецируется в плоскость препарата, что исключает попадание паразитного рассеянного света в объектив и повышает контрастность изображения.

Кому подойдет

Микроскоп ориентирован на специалистов клинико-диагностических лабораторий, научных сотрудников биологического и медицинского профиля, патоморфологов, гематологов, цитологов, микробиологов. Регистрационное удостоверение Росздравнадзора обязательно для медицинских организаций, где прибор будет использоваться для диагностических исследований. Инфинити-корригированная планахроматическая оптика и освещение по Кёлеру делают микроскоп пригодным для задач, требующих высокого разрешения и точной цветопередачи. Цифровая камера с автономным экраном на Android упрощает документирование результатов, ведение архива изображений и проведение консультаций без необходимости держать компьютер рядом с микроскопом. Подходит для вузов, где ведётся подготовка врачей, биологов, лаборантов и где требуется современное оборудование для демонстрации микропрепаратов группе студентов на большом экране. Прибор требует навыков настройки освещения по Кёлеру и понимания принципов работы с иммерсионной оптикой.

Что важно знать заранее

Микроскоп реализует только метод светлого поля. Для исследования живых неокрашенных клеток с низким контрастом, наблюдения подвижных микроорганизмов или выявления кристаллических структур потребуются дополнительные методы контрастирования — фазовый контраст, тёмное поле, поляризация, которые в данной модели не предусмотрены. Инфинити-оптика позволяет встраивать дополнительные модули, но их наличие и совместимость следует уточнять отдельно.

Освещение по Кёлеру требует точной настройки положения коллектора, апертурной и полевой диафрагм при смене объективов. Без корректной настройки преимущества метода не реализуются, а изображение может оказаться неравномерно освещённым или с пониженной контрастностью. Эта процедура предполагает понимание оптической схемы микроскопа и навыки работы с профессиональным оборудованием.

Метод проходящего света требует подготовки тонких прозрачных препаратов на предметных стёклах. Толстые или непрозрачные образцы не подходят. Для получения качественных гистологических срезов необходимы фиксация, заливка в парафин или заморозка, резка на микротоме и окрашивание — это многоэтапная пробоподготовка, требующая оборудования и реактивов. Для бактериологических и цитологических препаратов требуется фиксация мазков и окрашивание.

Цифровая камера выводит изображение на экран с разрешением 2048×1536 при частоте 15 кадров в секунду. Эта частота достаточна для наблюдения статичных и медленно движущихся объектов, но не подходит для регистрации быстрых процессов. Разрешение сенсора 5 Мп определяет детализацию записанного изображения на экране, но оптическое разрешение системы ограничено качеством линз объектива и числовой апертурой — увеличение количества пикселей матрицы сверх оптического предела не добавляет новых деталей. Камера работает на базе Android 5.1 — версия ПО может ограничивать совместимость с некоторыми современными приложениями и форматами обмена данными.

Комплектация

• Стойка микроскопа с основанием — металлический корпус с встроенной системой фокусировки и освещения.
• Тринокулярная насадка — поворотная на 360° с делителем светового потока, бинокулярная часть с наклоном 30° и вертикальная трубка 23,2 мм для камеры.
• Объективы планахроматические, скорректированные на бесконечность — 4x, 10x, 40xs (пружинящая оправа), 60xs (пружинящая оправа), 100xs (масляный иммерсионный, пружинящая оправа) с антигрибковым покрытием.
• Окуляры широкопольные WF10x/22 мм — 2 шт. с антигрибковым покрытием.
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой для настройки освещения по Кёлеру.
• Светофильтры — синий, зелёный, жёлтый для коррекции цветовой температуры и контраста.
• Флакон с иммерсионным маслом — для работы с объективом 100x.
• Цифровая камера 5 Мпикс с ЖК-экраном 9,4" — сенсорный экран, Android 5.1, встроенная память 4 ГБ, поддержка карт microSD до 32 ГБ.
• Сетевые шнуры питания — для микроскопа и для камеры (отдельные адаптеры).
• Пылезащитный чехол, предохранители (2 шт.), инструкция и гарантийный талон.

Комплект содержит всё необходимое для начала работы, включая полный набор объективов и иммерсионное масло. Потребуются предметные и покровные стёкла, реактивы для фиксации и окрашивания препаратов, либо готовые микропрепараты.

Рекомендуемые аксессуары

Для отработки методики и контроля качества настройки микроскопа полезны наборы готовых гистологических, гематологических или бактериологических препаратов. Для самостоятельного приготовления препаратов потребуются предметные и покровные стёкла, фиксирующие растворы (формалин, спирт), красители (гематоксилин-эозин для гистологии, окраска по Романовскому-Гимзе для гематологии, окраска по Граму для бактериологии), заключающие среды. Иммерсионное масло входит в комплект, но при интенсивной работе потребуется его периодическое пополнение. Для хранения и транспортировки препаратов удобны боксы для предметных стёкол. Карты памяти microSD объёмом более 4 ГБ расширят возможности архивирования изображений.

Итог

Levenhuk MED D40T LCD — профессиональный лабораторный микроскоп с инфинити-корригированной планахроматической оптикой, освещением по Кёлеру и автономной цифровой камерой на базе Android с сенсорным экраном 9,4 дюйма. Регистрация Росздравнадзора делает прибор пригодным для клинико-диагностических лабораторий медицинских учреждений. Пять планахроматических объективов, включая иммерсионный 100x, конденсор с апертурой 1,25 и координатный столик обеспечивают высокое разрешение и точность позиционирования образцов. Камера с большим экраном позволяет вести наблюдение без утомления глаз, документировать находки и проводить групповые демонстрации без компьютера. Микроскоп ориентирован на специалистов, работающих с окрашенными гистологическими, гематологическими, цитологическими и микробиологическими препаратами в условиях научной или медицинской лаборатории, и требует навыков настройки профессионального оборудования.
