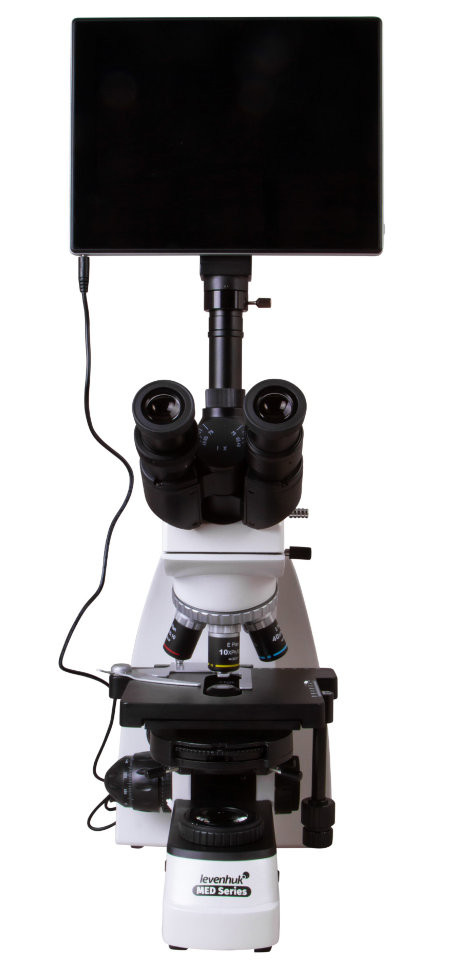

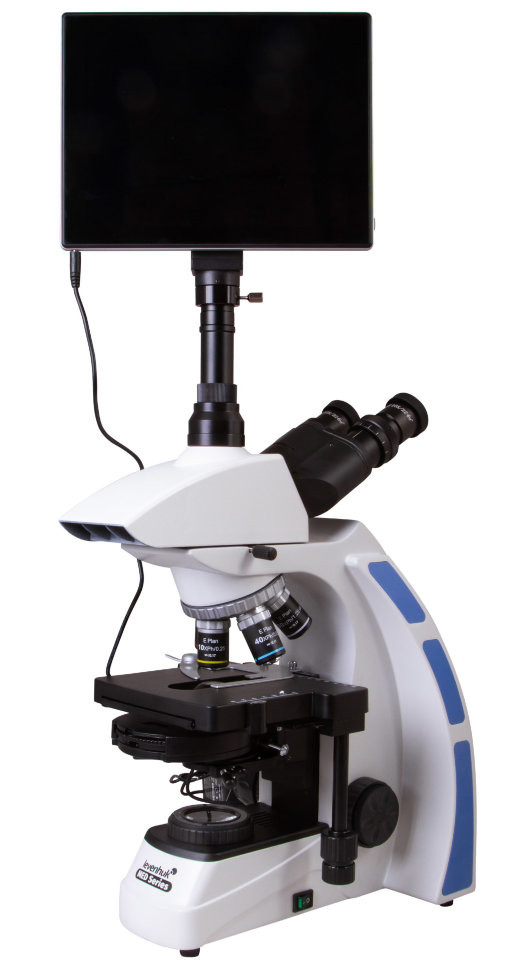

Микроскоп цифровой Levenhuk MED D45T LCD, тринокулярный

Levenhuk MED D45T LCD — лабораторный микроскоп с фазовым контрастом и встроенным сенсорным дисплеем

Levenhuk MED D45T LCD — цифровой тринокулярный микроскоп для микробиологических, цитологических, гематологических и гистологических исследований. Поддерживает фазово-контрастную микроскопию, наблюдение в тёмном поле и работу с масляной иммерсией. Оснащён 5-мегапиксельной камерой с сенсорным ЖК-экраном 9,4 дюйма на базе Android 5.1, встроенным программным обеспечением для измерений и анализа частиц. Оптическая система скорректирована на бесконечность, что позволяет встраивать дополнительные модули без потери качества изображения. Имеет регистрационное удостоверение Росздравнадзора как медицинское изделие.

Метод наблюдения и практическое применение

Фазовый контраст для живых клеток

Фазово-контрастная микроскопия преобразует фазовые сдвиги света, проходящего через прозрачный образец, в различия яркости изображения. Это позволяет визуализировать живые неокрашенные клетки, бактерии, простейшие организмы и внутриклеточные структуры без предварительного окрашивания, которое неизбежно приводит к гибели биологического материала. Метод незаменим при изучении динамических процессов в живых культурах, анализе подвижности микроорганизмов, исследовании клеточного деления, оценке жизнеспособности клеток. В комплект входит фазовый конденсор и четыре фазовых планахроматических объектива с увеличением 4×, 10×, 40× и 100×, обеспечивающие диапазон общего увеличения от 40 до 1000 крат при использовании окуляров 10×.

Тёмное поле и масляная иммерсия

Фазовый конденсор поддерживает наблюдение в тёмном поле при использовании сухих объективов — этот метод визуализирует мелкие частицы и микроорганизмы как яркие объекты на тёмном фоне за счёт рассеяния света. Объектив 100× с пружинящей оправой предназначен для масляной иммерсии — иммерсионное масло увеличивает числовую апертуру системы и разрешающую способность при работе с максимальным увеличением 1000 крат. Пружинящие оправы объективов 40× и 100× защищают оптику и препарат от повреждения при случайном контакте. Микроскоп поддерживает освещение по Кёлеру — метод настройки, обеспечивающий равномерное распределение света по полю зрения и максимальную контрастность изображения.

Цифровая фиксация и измерения

Встроенная 5-мегапиксельная камера с разрешением 2048×1536 пикселей записывает фото в формате JPG и видео в формате 3GP с разрешением 1080p при частоте 15 кадров в секунду. Камера устанавливается в отдельную вертикальную трубку диаметром 23,2 мм тринокулярной насадки, что позволяет одновременно вести визуальное наблюдение через бинокулярную часть и выводить изображение на экран. Программное обеспечение на базе Android 5.1 позволяет проводить линейные и площадные измерения структур с выбором единиц измерения, выполнять анализ частиц, корректировать яркость, контрастность, резкость, насыщенность и баланс белого. Изображение выводится на встроенный сенсорный дисплей 9,4 дюйма либо на внешний монитор или телевизор через разъём microHDMI. Данные сохраняются во встроенную память 4 ГБ или на карту памяти microSD до 32 ГБ.

Инфинити-корригированная оптическая система

Планахроматические объективы скорректированы на бесконечность — световой пучок между объективом и окулярной системой идёт параллельно, что позволяет встраивать в оптический путь дополнительные компоненты (поляризаторы, эпифлуоресцентные осветители, дополнительные оптические модули) без изменения фокусного расстояния и потери качества изображения. Планахроматическая коррекция снижает кривизну поля и хроматические аберрации, обеспечивая плоское резкое изображение от центра до края поля зрения с точной цветопередачей. Вся оптика изготовлена из специального стекла с антигрибковым покрытием, предотвращающим биологическое поражение линз при работе во влажных лабораторных условиях.

Тринокулярная насадка разделена на бинокулярный визуальный блок с углом наклона 30° и отдельную вертикальную трубку для камеры. Насадка поворачивается вокруг оси на 360° для удобного размещения микроскопа на рабочем месте. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, доступна диоптрийная коррекция ±5 D для настройки под индивидуальные особенности зрения. Широкопольные окуляры WF10×/22 мм с антигрибковым покрытием обеспечивают увеличенное поле зрения. Револьверное устройство рассчитано на пять объективов, четыре входят в комплект, одна позиция остаётся свободной для установки дополнительного объектива.

Механика и освещение

Механический двуслойный предметный столик размером 180×150 мм оснащён препаратоводителем с диапазоном перемещения 75 мм по оси X и 50 мм по оси Y. Препаратоводитель позволяет точно перемещать препарат в горизонтальной плоскости и возвращаться к заданным участкам образца при многократном исследовании. Коаксиальная фокусировка объединяет грубую наводку с шагом 0,5 мм и точную с шагом 0,002 мм на одной рукоятке, общий ход фокусировочного механизма составляет 48 мм. Корпус микроскопа выполнен из металла.

Нижняя светодиодная подсветка мощностью 5 Вт обеспечивает равномерное освещение препаратов в проходящем свете. Яркость регулируется плавно под тип образца и метод наблюдения. В комплект входят три светофильтра — синий, зелёный и желтый — для коррекции спектрального состава света при работе с различными окрашенными препаратами и повышения контрастности изображения. Источник питания микроскопа — сеть переменного тока 100–240 В, камера питается от отдельного адаптера постоянного тока 12 В/2 А.

Автономная работа камеры и расширенные возможности подключения

Цифровая камера работает автономно — не требует подключения к компьютеру и установки драйверов. Сенсорный интерфейс на базе Android позволяет управлять всеми функциями съёмки и обработки изображения непосредственно на экране микроскопа. Камера снижает нагрузку на зрение при длительной работе: вместо непрерывного наблюдения через окуляры изображение отображается на экране в реальном времени, что облегчает групповой просмотр препаратов и демонстрацию результатов исследования. Два разъёма USB 2.0 позволяют подключать флеш-накопители для прямого сохранения данных, а также компьютерную мышь или клавиатуру для упрощения ввода. Разъём для наушников 3,5 мм даёт возможность подключить аудиоустройства. Поддержка Wi-Fi обеспечивает беспроводную передачу изображений и видео на другие устройства.

Область применения

Levenhuk MED D45T LCD предназначен для медицинских и научно-исследовательских лабораторий, выполняющих микробиологические, цитологические, гематологические, гистологические, паразитологические исследования. Регистрационное удостоверение Росздравнадзора подтверждает статус медицинского изделия и разрешает применение микроскопа в диагностической и клинической практике. Микроскоп подходит для анализа мазков крови, мочи и других биологических жидкостей, изучения микробных культур, контроля качества питьевой воды, исследования тканевых срезов, оценки клеточных культур. Инфинити-оптика и модульная конструкция позволяют адаптировать микроскоп под специфические задачи лаборатории путём добавления дополнительных оптических компонентов. Уровень сложности настройки и эксплуатации соответствует опытным пользователям и профессионалам, имеющим опыт работы с лабораторным оборудованием.

Что важно знать заранее

Микроскоп требует первоначальной настройки освещения по Кёлеру для достижения максимального качества изображения — процедура включает юстировку конденсора, настройку апертурной и полевой диафрагм, центровку источника света. При переходе между методами наблюдения (светлое поле, фазовый контраст, тёмное поле) необходимо переустанавливать элементы конденсора и объективы согласно выбранному методу. Работа с масляной иммерсией требует нанесения иммерсионного масла на препарат и последующей очистки оптики — флакон масла входит в комплект. Тёмное поле доступно только при использовании сухих объективов без иммерсионного масла.

Цифровая камера добавляет универсальности, но мегапиксели сенсора влияют на детализацию изображения на экране, тогда как реальная разрешающая способность определяется качеством оптической системы и числовой апертурой объективов. Для длительного хранения данных рекомендуется использовать карты памяти microSD или периодически переносить файлы на внешние накопители. Микроскоп и камера требуют подключения к сети переменного тока, автономная работа не предусмотрена. Бессрочная гарантия распространяется на механическую и оптическую части микроскопа, на электронные компоненты и камеру действуют стандартные гарантийные условия.

Комплектация

• Стойка микроскопа с основанием — металлический корпус с интегрированной механикой и осветителем
• Тринокулярная поворотная насадка — бинокулярный блок с углом наклона 30° и отдельная вертикальная трубка 23,2 мм для камеры, поворот на 360°
• Объективы фазовые планахроматические 4×, 10×, 40×s, 100×s — скорректированы на бесконечность, с антигрибковым покрытием, объективы 40× и 100× с пружинящими оправами, объектив 100× для масляной иммерсии
• Окуляры широкопольные WF10×/22 мм — 2 шт. с антигрибковым покрытием
• Фазово-контрастное устройство — конденсор с поддержкой тёмного поля
• Светофильтры синий, зелёный, желтый — для коррекции спектрального состава освещения
• Флакон иммерсионного масла — для работы с объективом 100×
• Цифровая камера 5 Мпикс — с сенсорным ЖК-экраном 9,4 дюйма, Android 5.1, встроенная память 4 ГБ, разрешение 2048×1536, выходы USB 2.0 (2 шт.), Wi-Fi, microHDMI, слот карты памяти TF
• Сетевые шнуры питания — для микроскопа и камеры
• Предохранители (2 шт.), пылезащитный чехол, инструкция по эксплуатации, гарантийный талон

Комплект обеспечивает готовность к работе сразу после распаковки. Для расширения возможностей может потребоваться дополнительный объектив в свободную позицию револьвера, карта памяти microSD для увеличения объёма хранения данных, внешний монитор с HDMI для вывода изображения на большой экран.

Рекомендуемые аксессуары

Предметные и покровные стёкла — расходный материал для приготовления временных препаратов. Наборы готовых микропрепаратов — для контроля настройки микроскопа, обучения методам микроскопии, стандартизации исследований. Карты памяти microSD до 32 ГБ — расширение объёма хранения фото и видеозаписей. Дополнительный объектив — для заполнения свободной позиции револьвера, например, объектив с промежуточным увеличением 20× или 60× для специфических задач. Монитор или телевизор с HDMI — для вывода изображения на большой экран при групповых демонстрациях и длительной работе. USB-флеш-накопители — для прямого сохранения данных с камеры без использования компьютера. Иммерсионное масло — дополнительные флаконы при интенсивной работе с объективом 100×.

Итог

Levenhuk MED D45T LCD — профессиональный лабораторный микроскоп с фазово-контрастной микроскопией, инфинити-корригированной планахроматической оптикой и встроенной цифровой камерой с сенсорным экраном. Поддержка нескольких методов контрастирования, освещение по Кёлеру, механический препаратоводитель и встроенное ПО для измерений делают микроскоп универсальным инструментом для микробиологических, цитологических, гематологических и гистологических исследований. Регистрационное удостоверение Росздравнадзора разрешает применение в медицинских учреждениях. Автономная работа камеры с выводом на собственный дисплей снижает нагрузку на зрение и облегчает документирование результатов. Модульная конструкция позволяет адаптировать прибор под специфические задачи лаборатории.
