Микроскоп биологический цифровой MAGUS Bio D250TL LCD

MAGUS Bio D250TL LCD — цифровая система для лабораторной микроскопии с автономной визуализацией

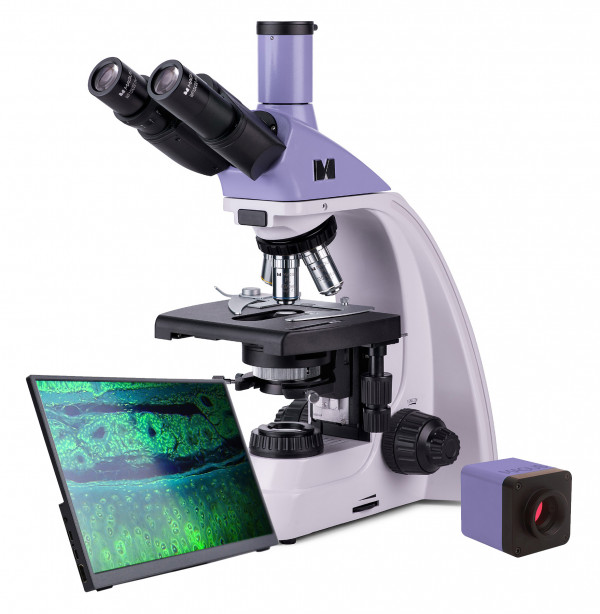

Биологический микроскоп MAGUS Bio D250TL LCD представляет собой готовую цифровую систему для лабораторных исследований в проходящем свете. В комплект входят тринокулярный микроскоп с планахроматической оптикой, рассчитанной на бесконечность, автономная HDMI-камера с разрешением Full HD и IPS-монитор диагональю 13,3 дюйма. Система обеспечивает диапазон увеличения от 40 до 1000 крат и позволяет одновременно вести визуальное наблюдение через окуляры и выводить изображение на экран без подключения к компьютеру.

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Основной метод работы — светлое поле в проходящем свете. Этот метод требует подготовки тонких прозрачных препаратов на предметных стеклах: окрашенных мазков крови, гистологических срезов тканей, культур микроорганизмов, клеточных структур. Планахроматические объективы с коррекцией на бесконечность формируют изображение с минимальными хроматическими и сферическими аберрациями по всему полю зрения. Числовая апертура объектива 100× составляет 1,25 при работе с иммерсионным маслом, что обеспечивает разрешение на уровне субклеточных структур — различимы ядра, органеллы, бактериальные клетки. Конденсор Аббе с апертурой 1,25 согласован с объективами и имеет слот для установки слайдеров темного поля или фазового контраста — при наличии соответствующих опциональных аксессуаров микроскоп расширяется до многометодной системы.

Цифровая фиксация и групповой просмотр

Цифровая камера MAGUS CHD10 с сенсором SONY Starvis CMOS размером 1/2,8 дюйма и разрешением 2 мегапикселя формирует изображение 1920×1080 пикселей с частотой 60 кадров в секунду. Камера установлена в вертикальный тубус тринокулярной насадки и работает автономно через интерфейс HDMI — изображение выводится напрямую на монитор MAGUS MCD20 без компьютера. Высокая кадровая частота устраняет шлейфы при наблюдении подвижных объектов — живых инфузорий, сперматозоидов, клеток в процессе деления — и обеспечивает плавное перемещение препарата без рывков и задержек. Встроенное программное обеспечение камеры позволяет выполнять фотосъемку в формате JPEG, видеозапись в H.264 и MP4 с сохранением на SD-карту до 32 ГБ, а также проводить измерения линейных и угловых размеров структур непосредственно на экране. IPS-матрица монитора с углами обзора 178 градусов по горизонтали и вертикали сохраняет цветопередачу при групповом просмотре — несколько человек видят одинаковую картину без искажений.

Точность и повторяемость

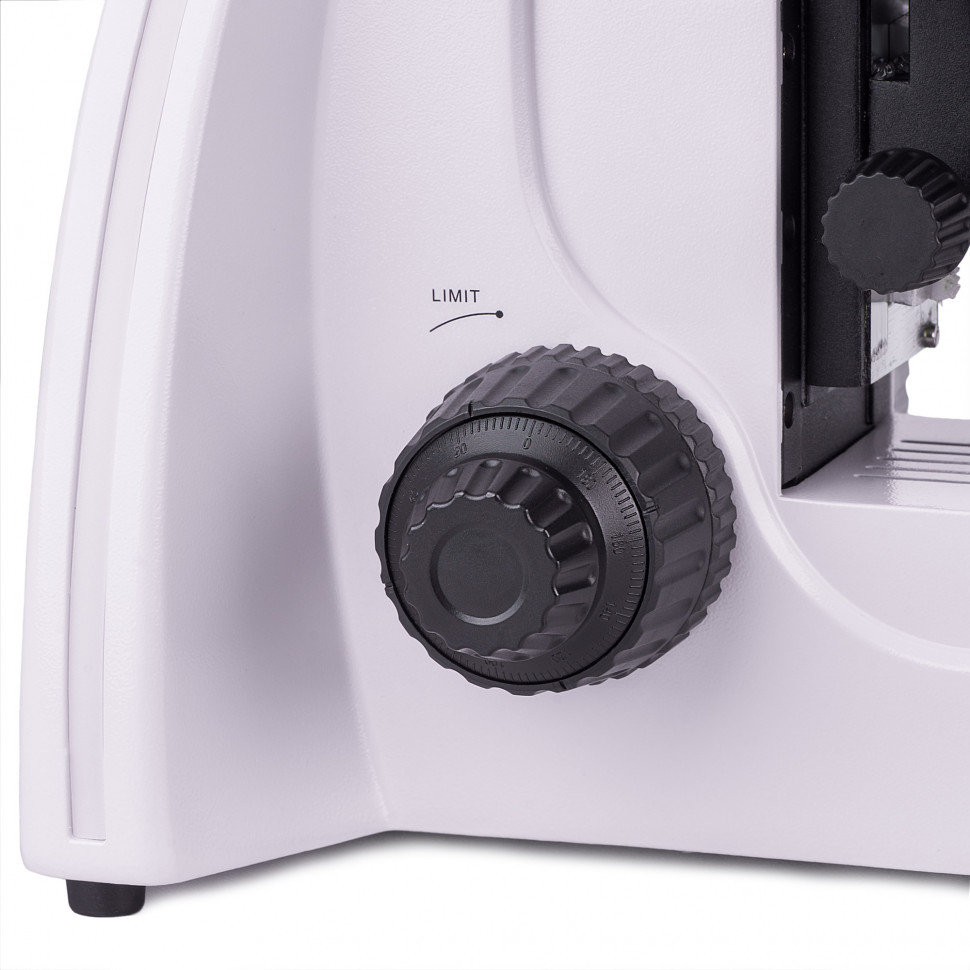

Двухкоординатный механический предметный столик размером 180×150 мм перемещает препарат в диапазоне 75 мм по оси X и 50 мм по оси Y с помощью коаксиальных рукояток. Отсутствие выдвижной зубчатой рейки по оси X повышает эргономичность — ременная передача обеспечивает плавное движение без люфтов. Коаксиальная система фокусировки разделена на грубую (ход 21 мм, шаг 39,8 мм на оборот с механизмами блокировки и регулировки жесткости) и тонкую (шаг 0,002 мм) — точность тонкой фокусировки позволяет строго выдерживать фокальную плоскость при работе с высокоапертурными объективами. Револьверное устройство на пять гнезд с парфокальной высотой 45 мм сохраняет фокус при переключении объективов одинакового парфокального класса.

Конструкция и технологии

Тринокулярная визуальная насадка выполнена по схеме Gemel (Зидентопф) с вращением тубусов на 360 градусов и наклоном 30 градусов. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция на левом тубусе составляет ±6 диоптрий. Окуляры 10×/22 мм имеют удаленный зрачок 10 мм — удобно для работы в очках. Цифровая камера устанавливается в вертикальный тубус через переходник C-mount, не занимая место окуляра — визуальное и цифровое наблюдение ведутся одновременно.

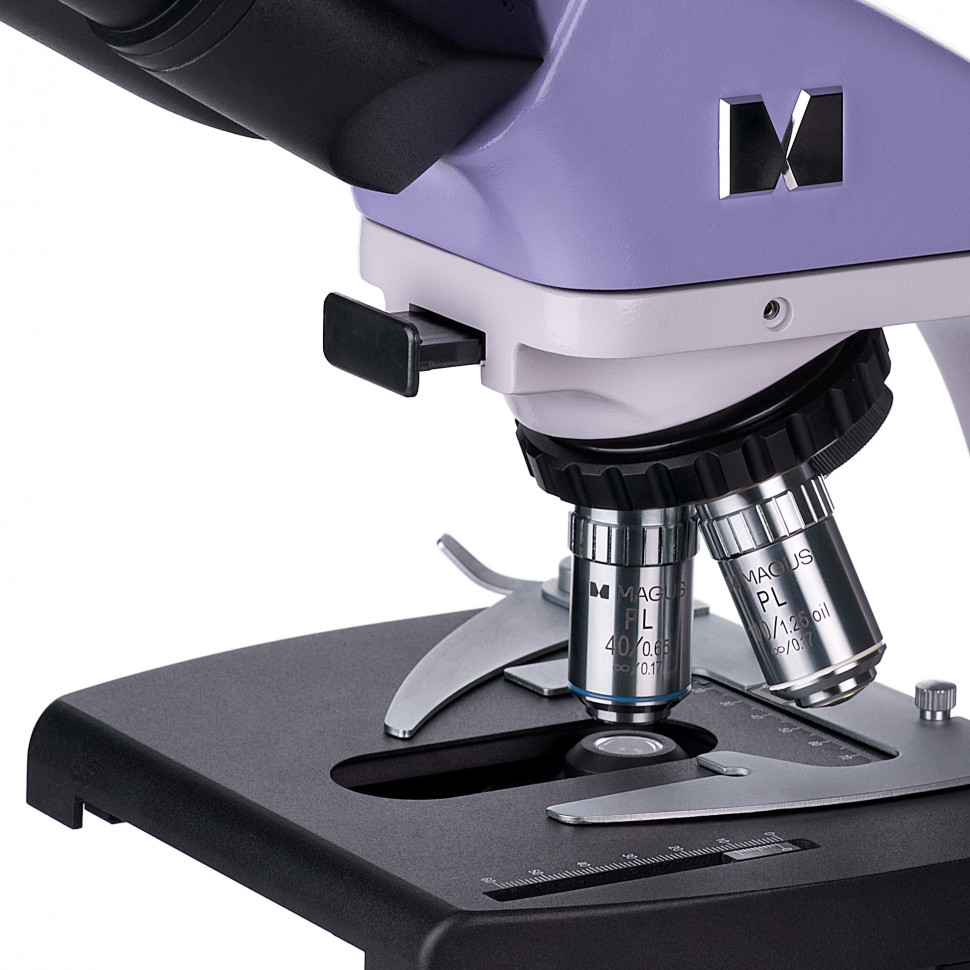

Комплект объективов покрывает диапазон кратностей 4×, 10×, 40× и 100× с числовыми апертурами 0,10; 0,25; 0,65 и 1,25 соответственно. Объективы 40× и 100× подпружинены для защиты фронтальной линзы и препарата при случайном контакте. Рабочее расстояние уменьшается с ростом кратности: 21 мм у объектива 4×, 0,66 мм у 40× и 0,36 мм у масляного иммерсионного 100×. Объектив 100× требует нанесения иммерсионного масла между фронтальной линзой и покровным стеклом — масло согласует показатели преломления и устраняет потери света, реализуя апертуру 1,25.

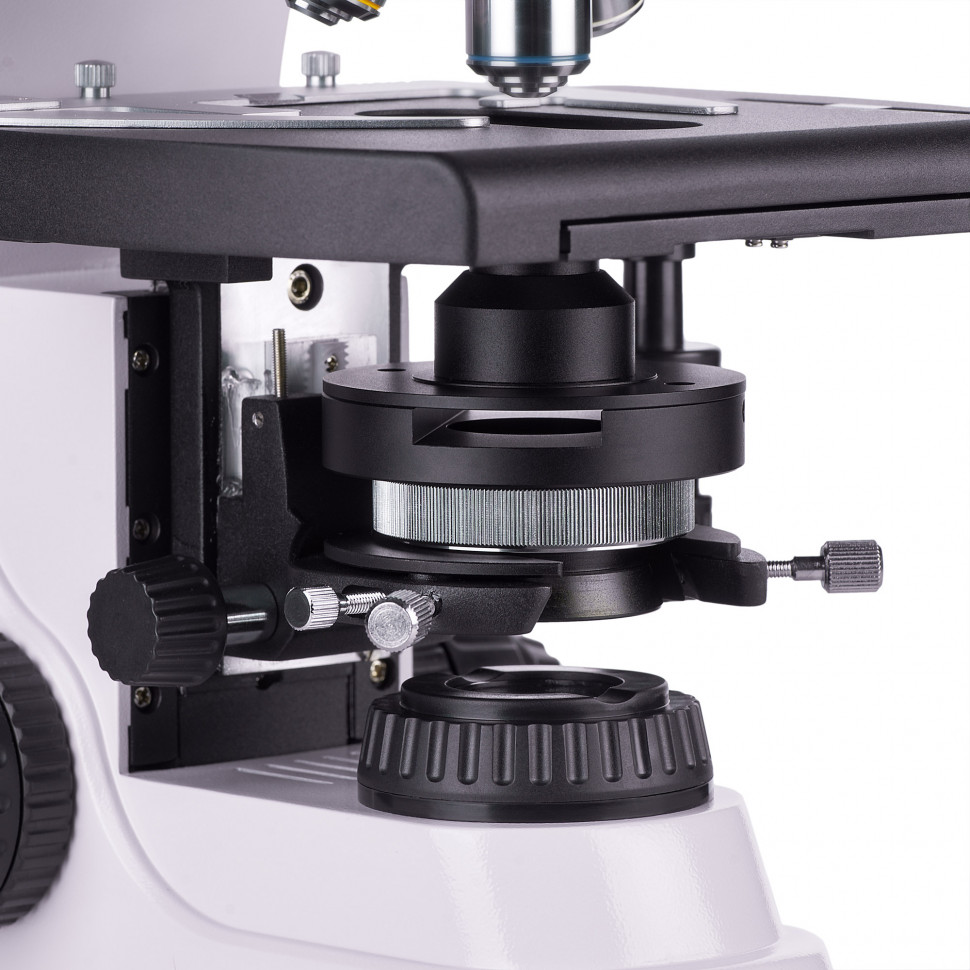

Конденсор Аббе центрируется и регулируется по высоте, закреплен через крепление типа «ласточкин хвост». Апертурная ирисовая диафрагма в конденсоре согласует числовую апертуру с используемым объективом, полевая ирисовая диафрагма ограничивает световой пучок для повышения контраста. Слот конденсора принимает слайдеры — съемные модули для быстрого переключения между методами контрастирования без замены самого конденсора.

Светодиодный осветитель мощностью 3 Вт с расчетным сроком службы 50 000 часов обеспечивает постоянство цветовой температуры при изменении яркости. Регулировка яркости выполняется плавно. Четыре светофильтра в комплекте корректируют спектральный состав для различных типов препаратов и методов окрашивания. Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции. Источник питания универсальный: сеть 220 В переменного тока или постоянный ток 5–12 В через порт Type-C.

Кому подойдет

Микроскоп ориентирован на лабораторное применение в научных и образовательных учреждениях, где требуется сочетание визуального наблюдения высокого качества с цифровой фиксацией и возможностью группового просмотра. Планахроматическая оптика с коррекцией на бесконечность и апертурой до 1,25 удовлетворяет требованиям рутинной гистологии, цитологии, микробиологии, паразитологии. Автономная работа HDMI-камеры без необходимости установки программного обеспечения на компьютер упрощает внедрение системы в лабораторный процесс — достаточно подключить монитор. Встроенные функции измерений позволяют проводить морфометрию непосредственно на экране.

Возможность расширения функционала через опциональные аксессуары (фазово-контрастное устройство, конденсоры темного поля, поляризационное устройство) делает систему перспективной для исследовательских задач, где требуется работа с неокрашенными живыми клетками или анализ кристаллических структур. Пятигнездный револьвер принимает дополнительный объектив 20× или 60× для уплотнения диапазона кратностей. Тринокулярная конструкция сохраняет возможность установки альтернативных камер с креплением C-mount.

Система требует навыков работы с координатным столиком, освещением по Келеру, иммерсионной техникой — производитель указывает уровень сложности настройки как высокий. Целесообразна для опытных пользователей, знакомых с принципами микроскопии проходящего света.

Что важно знать заранее

Микроскоп работает исключительно с прозрачными препаратами в проходящем свете — непрозрачные объекты, шлифы металлов, объемные образцы не наблюдаются. Подготовка препаратов включает фиксацию, заливку, изготовление срезов толщиной несколько микрометров, окрашивание и заключение под покровное стекло. Для временных препаратов (бактерии, простейшие, клетки в жидкости) необходимы предметные и покровные стекла.

Масляная иммерсия обязательна для работы с объективом 100× — без масла апертура не реализуется, разрешение падает. После использования масло удаляется с фронтальной линзы объектива и покровного стекла специальными средствами. Иммерсионное масло входит в комплект поставки.

Разрешение цифрового изображения определяется не только сенсором камеры, но и оптической системой микроскопа. Сенсор 2 мегапикселя оптимален для вывода на Full HD монитор без избыточности — каждый пиксель сенсора соответствует пикселю экрана. При необходимости более высокого цифрового разрешения для публикаций или детального анализа потребуется камера с большим числом мегапикселей.

Камера работает через интерфейс HDMI без компьютера, но для расширенной обработки изображений, автоматизированного подсчета клеток, сложной морфометрии потребуется специализированное программное обеспечение на ПК — встроенные функции камеры ограничены базовыми измерениями. Карта памяти SD ограничена объемом 32 ГБ — при интенсивной видеозаписи требуется периодическое освобождение памяти.

Методы темного поля, фазового контраста и поляризации доступны только при приобретении соответствующих опциональных комплектов — в базовой комплектации реализовано только светлое поле.

Комплектация

• Цифровая камера MAGUS CHD10 — автономная HDMI-камера 2 Мпикс с сенсором SONY Starvis, кадровой частотой 60 fps, встроенным ПО для фото/видеозаписи и измерений; в комплекте кабель HDMI 1,5 м, мышь USB для управления, карта памяти SD 32 ГБ, сетевой адаптер 12 В/1 А
• Монитор MAGUS MCD20 — дисплей 13,3 дюйма с IPS-матрицей, разрешением Full HD, яркостью 400 кд/м², углами обзора 178°
• Штатив — цельнолитой алюминиевый корпус со встроенным источником питания, LED-осветителем проходящего света 3 Вт, коаксиальной системой грубой и тонкой фокусировки, двухкоординатным механическим предметным столиком, кронштейном конденсора типа «ласточкин хвост», пятигнездным револьвером
• Конденсор Аббе NA 1,25 — центрируемый, регулируемый по высоте, с регулируемой апертурной и полевой ирисовыми диафрагмами, слотом для слайдеров
• Тринокулярная визуальная насадка Gemel — с вращением тубусов на 360°, наклоном 30°, регулировкой межзрачкового расстояния 48–75 мм, диоптрийной коррекцией ±6 D на левом тубусе
• Четыре планахроматических объектива с коррекцией на бесконечность — 4×/0,10; 10×/0,25; 40×s/0,65 (подпружиненный); 100×s/1,25 масляный иммерсионный (подпружиненный)
• Два окуляра 10×/22 мм — с удаленным зрачком 10 мм и наглазниками
• Четыре светофильтра — для коррекции спектрального состава освещения
• Переходник C-mount — для установки камеры в вертикальный тубус
• Флакон иммерсионного масла — для работы с объективом 100×
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект полностью готов к работе. Дополнительно потребуются расходные материалы: предметные и покровные стекла, реактивы для фиксации и окрашивания препаратов, салфетки для оптики, средство для очистки иммерсионного масла.

Рекомендуемые аксессуары

Окуляры с другой кратностью (12,5×, 15×, 20×, 25×) расширяют диапазон общего увеличения до 2500 крат при использовании с объективом 100×. Окуляр 10× со шкалой необходим для визуальной морфометрии без цифровой системы.

Объективы 20×/0,40 и 60×s/0,80 уплотняют ряд кратностей между стандартными 10×, 40× и 100× — удобно для образцов, требующих промежуточного увеличения.

Фазово-контрастное устройство открывает возможность наблюдения неокрашенных живых клеток, где естественный контраст недостаточен. Доступны два варианта: фазовый конденсор с полным набором объективов или набор фазовых слайдеров для установки в слот конденсора Аббе с соответствующими объективами. Оба варианта комплектуются центрирующим телескопом для юстировки.

Конденсоры темного поля (сухой с апертурой 0,9 или масляный иммерсионный 1,36–1,25) либо слайдер темного поля обеспечивают наблюдение в темнопольном режиме — метод выявляет мелкие частицы, бактерии, живые микроорганизмы за счет рассеянного света.

Устройство простой поляризации (поляризатор и анализатор) применяется для изучения кристаллических структур, минералов, волокон, крахмальных зерен — объектов с оптической анизотропией.

Калибровочный слайд необходим для настройки измерительных функций цифровой камеры и проверки точности системы.

Итог

MAGUS Bio D250TL LCD — готовая цифровая система лабораторного уровня, объединяющая профессиональную планахроматическую оптику с коррекцией на бесконечность, автономную HDMI-камеру с частотой 60 кадров в секунду и IPS-монитор для группового просмотра. Система реализует увеличение от 40 до 1000 крат с разрешением на уровне субклеточных структур благодаря апертуре 1,25 масляного иммерсионного объектива. Базовый метод — светлое поле в проходящем свете — расширяется через опциональные аксессуары до темного поля, фазового контраста и поляризации. Подходит для рутинной и исследовательской работы в гистологии, цитологии, микробиологии, где требуется сочетание визуального качества с цифровой фиксацией без зависимости от компьютера.
