Микроскоп биологический цифровой MAGUS Bio DH260

MAGUS Bio DH260 — лабораторный микроскоп с цифровой камерой и кодированным револьвером

MAGUS Bio DH260 — биологический микроскоп проходящего света с встроенной 8-мегапиксельной камерой и бинокулярной насадкой. Базовая конфигурация рассчитана на работу в светлом поле, при установке дополнительных компонентов доступны темное поле, фазовый контраст и простая поляризация. Инструмент ориентирован на лабораторные и учебные задачи, где требуется сочетание визуального наблюдения с цифровой фиксацией материала и возможность расширения методов контрастирования.

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

В базовой комплектации микроскоп работает в светлом поле проходящего света — классическом методе для изучения окрашенных и контрастных препаратов. Диапазон увеличения от 40x до 1000x перекрывает потребности рутинной микроскопии: от обзорного просмотра препарата на малых увеличениях до детального изучения клеточных структур на больших. Объектив 100x с числовой апертурой 1,25 и конденсор Аббе NA 1,25 обеспечивают разрешающую способность около 0,27 мкм при работе с иммерсионным маслом — достаточно для визуализации бактерий, ядер клеток, тонких срезов тканей.

Конденсор имеет слот для установки слайдеров темного поля и фазового контраста. Фазово-контрастное устройство (поставляется опционально) позволяет наблюдать неокрашенные живые клетки без предварительной фиксации и окрашивания — метод визуализирует прозрачные объекты за счет преобразования разности фаз в разность интенсивностей. Темное поле выявляет мелкие частицы и границы структур, невидимые в светлом поле. Слот над револьвером рассчитан на установку анализатора для работы в поляризованном свете — это расширяет возможности при исследовании кристаллических структур, волокон, минералов.

Точность и повторяемость

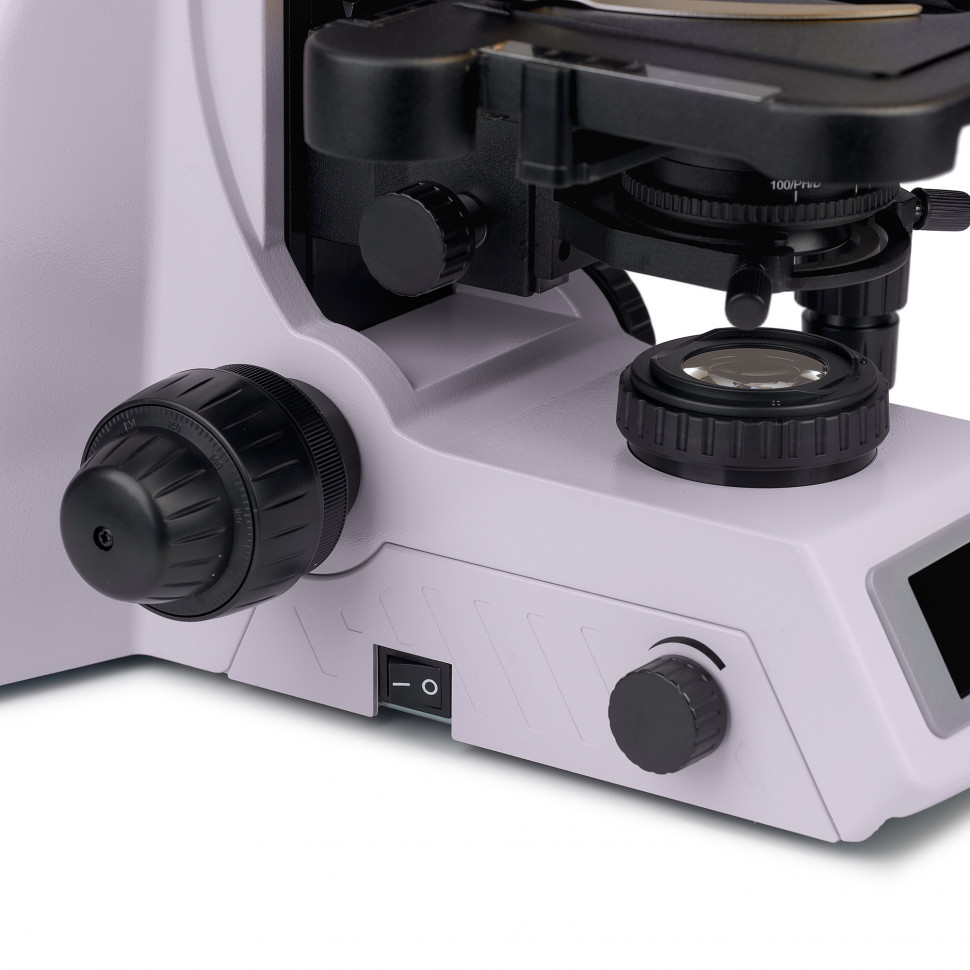

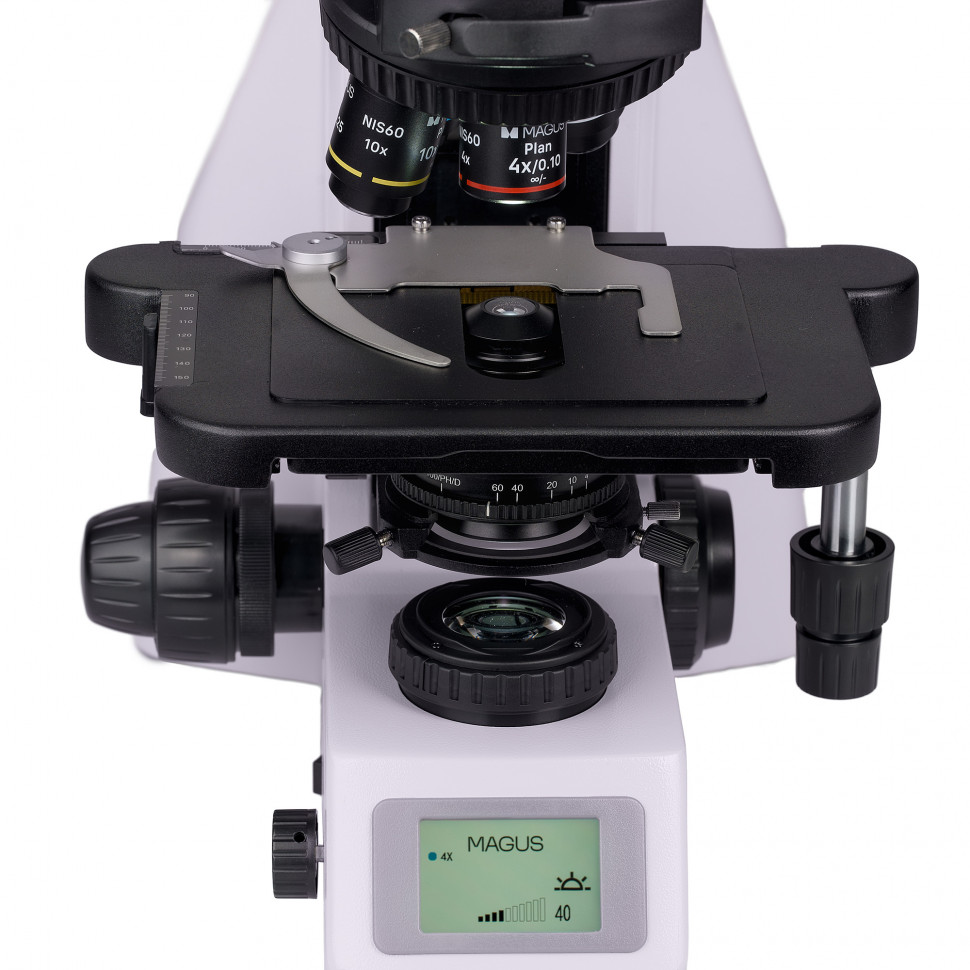

Двухкоординатный механический столик с диапазоном перемещения 78×54 мм обеспечивает точное позиционирование препарата. Конструкция без выдвижной рейки (ременная передача) делает управление плавным. Коаксиальная фокусировка разделена на грубую (шаг 37,7 мм на оборот, диапазон 30 мм) и тонкую (0,002 мм на оборот, диапазон 0,2 мм на оборот) — такая точность тонкой наводки критична при работе с объективами высокой кратности, где глубина резкости составляет доли микрометра. Механизм регулировки жесткости грубой фокусировки позволяет адаптировать ход под предпочтения пользователя и предотвращает самопроизвольное смещение тубуса.

Планахроматические объективы, скорректированные на бесконечность, минимизируют кривизну поля и хроматические аберрации. Инфинити-коррекция означает, что световой пучок между объективом и окуляром параллелен — это позволяет встраивать в оптический путь промежуточные модули (например, фазовые кольца, поляризаторы, флуоресцентные кубы при апгрейде) без потери качества изображения и без изменения парфокальности. Парфокальная высота 60 мм стандартна для современных лабораторных микроскопов и обеспечивает сохранение фокуса при смене объективов.

Формат работы

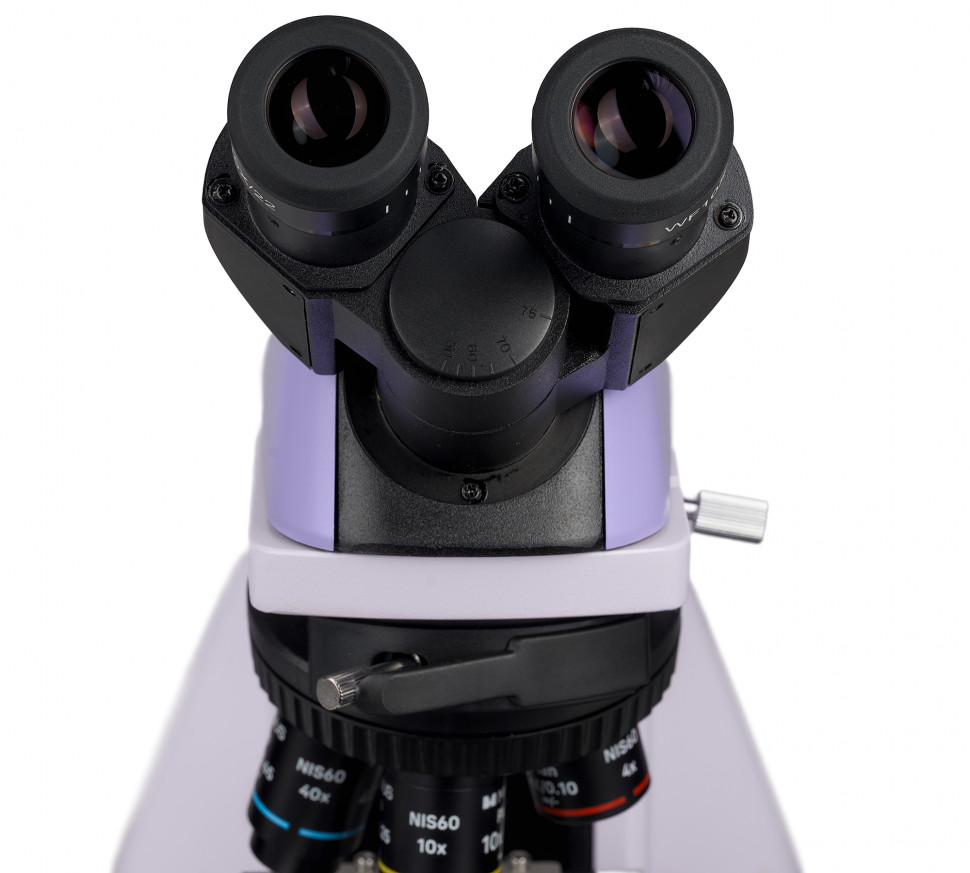

Микроскоп объединяет визуальное наблюдение через бинокулярную насадку и цифровую фиксацию через встроенную камеру. Два окуляра 10x/22 мм с удаленным зрачком позволяют работать в очках, межзрачковое расстояние регулируется в диапазоне 47–75 мм, диоптрийная коррекция ±5D на каждом окуляре компенсирует индивидуальные особенности зрения. Насадка Gemel (Зидентопф) с вращением тубусов на 360° дает возможность настроить высоту окуляров под рост пользователя — это снижает нагрузку на шею и спину при длительной работе.

Встроенная камера с разрешением 3840×2160 пикселей (4K) и частотой 30 кадров в секунду производит фото- и видеофиксацию наблюдаемого. Размер пикселя сенсора 2×2 мкм, диагональ сенсора 1/1,8 дюйма. Камера наиболее эффективна с объективами 4x и 10x — при высоких увеличениях детализацию все равно ограничивает оптическая система, а не разрешение сенсора. Интерфейс Wi-Fi позволяет передавать изображение на внешние устройства без проводов — удобно для групповых демонстраций, удаленных консультаций, быстрой отправки данных. Камера питается от общего шнура микроскопа, дополнительных источников питания не требуется.

Конструкция и технологии

Револьверное устройство на пять позиций кодированное: пользователь один раз настраивает интенсивность освещения для каждого объектива, и при последующих поворотах револьвера яркость регулируется автоматически. Это экономит время и снижает утомляемость глаз, так как каждый объектив пропускает свет по-разному в зависимости от числовой апертуры и кратности. Положение револьвера «от наблюдателя» оставляет свободное пространство перед пользователем для манипуляций с препаратом. В комплекте четыре объектива: 4x/0,10, 10x/0,25, 40x/0,65 и 100xs/1,25 (иммерсионный, подпружиненный) — пятое гнездо остается свободным для дополнительного объектива, например 20x/0,40.

Конденсор Аббе с числовой апертурой 1,25 центрируется и регулируется по высоте. На корпусе конденсора нанесены метки с обозначением кратности объективов, а на регулировочном кольце есть указатель — при смене объектива достаточно выставить указатель на соответствующую метку, чтобы получить оптимальную апертуру для данного увеличения. Регулируемая ирисовая апертурная диафрагма в конденсоре и полевая диафрагма в основании микроскопа позволяют настроить освещение по Кёлеру — метод, обеспечивающий равномерную подсветку по всему полю зрения, максимальное разрешение объективов и отсутствие паразитных изображений пыли на оптических элементах.

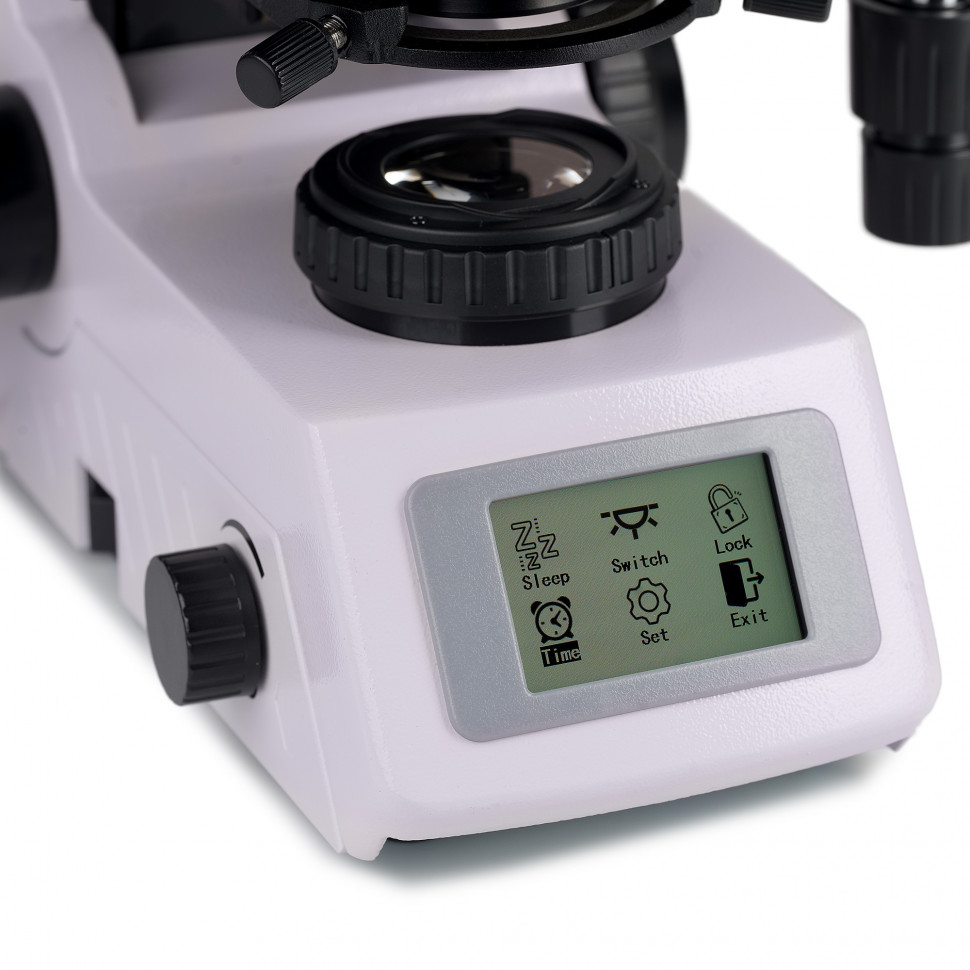

Источник света — светодиод мощностью 3 Вт с ресурсом 50 000 часов и стабильной цветовой температурой. ЖК-дисплей в основании микроскопа отображает текущее увеличение объектива, яркость освещения, режим работы, позволяет установить время автоотключения. Управление осуществляется двумя кнопками. Предусмотрены режим сна и эко-режим для снижения энергопотребления. Сетевой шнур скрыт внутри конструкции, для переноски предусмотрена специальная ручка.

Кому подойдет

Микроскоп рассчитан на лабораторных специалистов, научных сотрудников, преподавателей и студентов профильных вузов. Сложность настройки (освещение по Кёлеру, центрировка конденсора, работа с иммерсией) требует опыта или готовности к обучению — это не инструмент для новичков. MAGUS Bio DH260 подходит для рутинной диагностики в медицинских и биологических лабораториях, научных исследований в области цитологии, гистологии, микробиологии, ботаники, для учебного процесса в вузах и колледжах медико-биологического профиля.

Встроенная камера и беспроводная передача данных делают микроскоп удобным для документирования результатов, создания архивов изображений, подготовки учебных материалов, удаленных консультаций. Возможность расширения методов контрастирования ценна для лабораторий, где спектр задач со временем может измениться — не нужно покупать новый микроскоп, достаточно докупить фазово-контрастное устройство или слайдер темного поля.

Что важно знать заранее

Микроскоп работает только в проходящем свете — для наблюдения необходимы тонкие прозрачные препараты на предметных стеклах. Непрозрачные и объемные объекты в данной конфигурации не исследуются. Иммерсионный объектив 100x требует специального масла и навыка работы с ним — масло наносится на покровное стекло препарата, после работы объектив и препарат необходимо очищать. Рабочее расстояние высоких объективов мало: 1,5 мм у 40x и 0,2 мм у 100x — это требует аккуратности при фокусировке, чтобы не повредить препарат и фронтальную линзу объектива.

Для реализации методов темного поля, фазового контраста и поляризации требуются дополнительные компоненты, которые приобретаются отдельно. Фазово-контрастное устройство включает набор фазовых слайдеров, набор специальных фазовых объективов и центрирующий телескоп — это существенное дополнение к стоимости базовой комплектации. Настройка освещения по Кёлеру, центрировка конденсора, юстировка фазового контраста требуют времени и понимания принципов работы — в документации обычно есть инструкции, но на практике может потребоваться консультация опытного пользователя.

Встроенная камера удобна для быстрой фиксации, но ее разрешение 8 Мп и размер сенсора 1/1,8 дюйма ограничивают детализацию при публикационной съемке на высоких увеличениях. Для научной фотографии высокого уровня может потребоваться внешняя камера с большим сенсором — тринокулярного порта в данной модели нет, камера встроена в бинокулярную насадку и не заменяется.

Комплектация

• Штатив — несущая конструкция со встроенным источником питания, светодиодной подсветкой, механизмом коаксиальной фокусировки, двухкоординатным механическим предметным столиком, кронштейном конденсора и кодированным револьвером на пять позиций
• Конденсор Аббе NA 1,25 (иммерсионный) — центрируемый и регулируемый по высоте, с регулируемой апертурной диафрагмой, слотом для слайдеров и маркировкой увеличений на корпусе; крепление «ласточкин хвост»
• Бинокулярная визуальная насадка со встроенной камерой — насадка Gemel с углом наклона 30°, вращением тубусов на 360° и встроенной 8-мегапиксельной камерой с интерфейсом Wi-Fi
• Объектив-планахромат 4x/0,10 — скорректирован на бесконечность, парфокальная высота 60 мм, рабочее расстояние 30 мм
• Объектив-планахромат 10x/0,25 — скорректирован на бесконечность, парфокальная высота 60 мм, рабочее расстояние 10,2 мм
• Объектив-планахромат 40x/0,65 — скорректирован на бесконечность, парфокальная высота 60 мм, рабочее расстояние 1,5 мм
• Объектив-планахромат 100xs/1,25 (иммерсионный, подпружиненный) — скорректирован на бесконечность, парфокальная высота 60 мм, рабочее расстояние 0,2 мм; подпружиненная оправа предотвращает повреждение фронтальной линзы при случайном контакте с препаратом
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.) — позволяют работать в очках, диоптрийная коррекция ±5D на каждом окуляре
• Наглазники резиновые (2 шт.)
• Светофильтр — для коррекции цветовой температуры освещения
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации, гарантийный талон

Комплект полный для начала работы в светлом поле. Для расширения методов контрастирования и функциональности требуются дополнительные компоненты.

Рекомендуемые аксессуары

Иммерсионное масло — необходимо для работы с объективом 100x/1,25. Без иммерсии числовая апертура объектива не реализуется полностью, разрешающая способность падает.

Фазово-контрастное устройство — набор фазовых слайдеров, набор фазовых объективов и центрирующий телескоп. Позволяет наблюдать неокрашенные живые клетки, культуры тканей, микроорганизмы без предварительной фиксации и окрашивания.

Слайдер темного поля — устанавливается в слот конденсора, обеспечивает метод темного поля для визуализации мелких частиц и границ структур.

Устройство простой поляризации — поляризатор устанавливается под конденсор, анализатор — в слот над револьвером. Используется для исследования анизотропных материалов: кристаллов, волокон, минералов.

Калибровочный слайд — для измерения размеров объектов в поле зрения при работе с камерой или окулярами со шкалой.

Предметные и покровные стекла, наборы для приготовления препаратов — расходные материалы для пробоподготовки.

Дополнительные окуляры — 12,5x, 15x, 20x для изменения итогового увеличения; окуляры со шкалой, сеткой или перекрестьем для измерений и морфометрии.

Объектив 20x/0,40 — заполняет пятое свободное гнездо револьвера, обеспечивает промежуточное увеличение между 10x и 40x.

Итог

MAGUS Bio DH260 — лабораторный микроскоп проходящего света, сочетающий визуальное наблюдение через бинокулярную насадку и цифровую фиксацию через встроенную 8-мегапиксельную камеру. Инфинити-корригированная планахроматическая оптика, кодированный револьвер с авторегулировкой освещения, точная фокусировка и конденсор высокой апертуры обеспечивают качество изображения, достаточное для рутинной диагностики и научных исследований. Базовая конфигурация рассчитана на светлое поле, возможность расширения методами темного поля, фазового контраста и простой поляризации делает микроскоп универсальным инструментом для лабораторий с широким спектром задач. Сложность настройки и необходимость навыков работы с иммерсией ограничивают круг пользователей опытными специалистами, студентами профильных вузов и научными сотрудниками.
