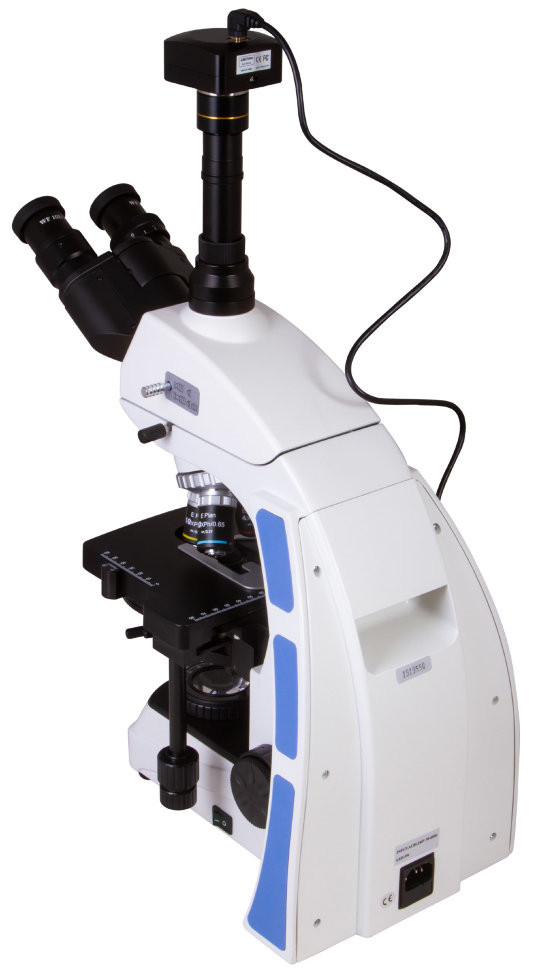

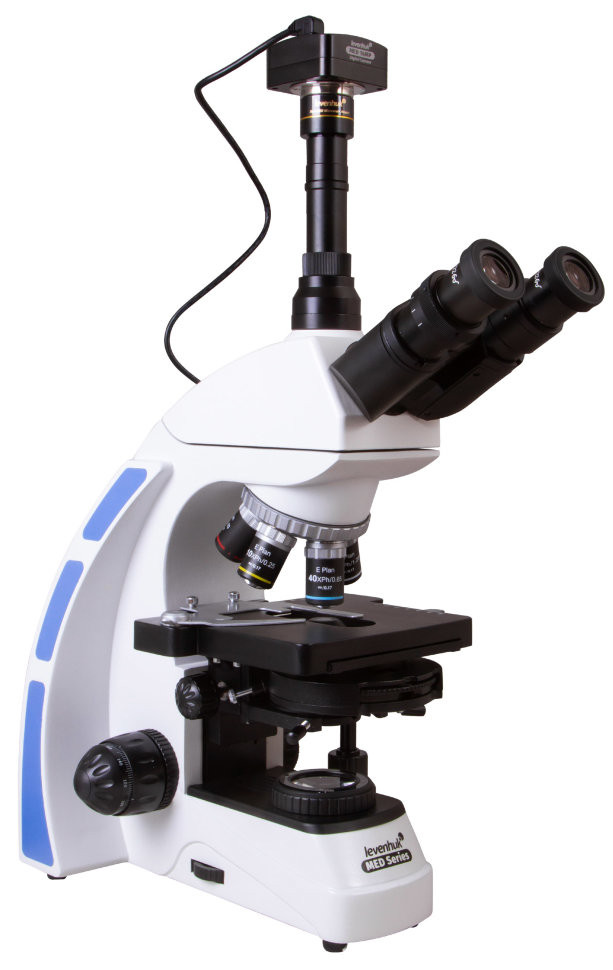

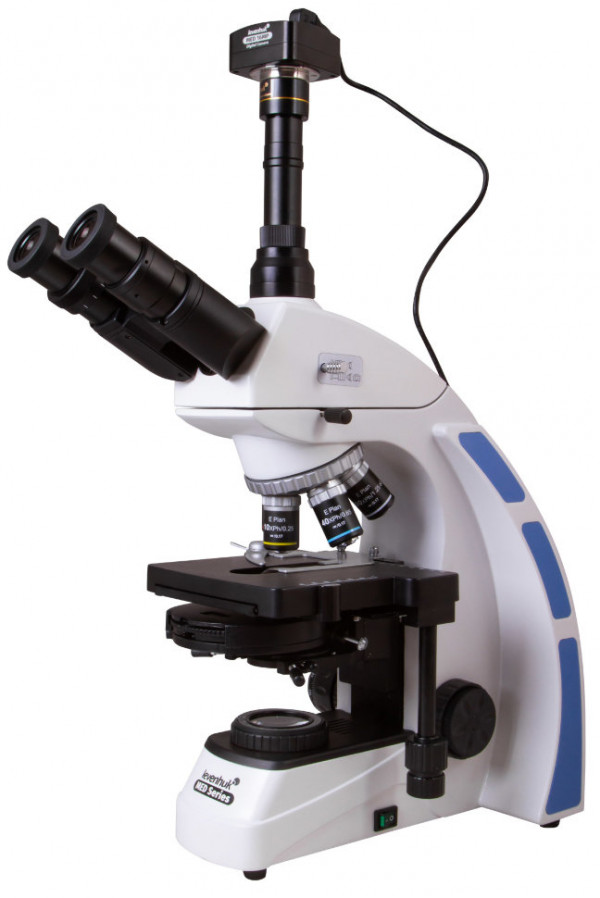

Микроскоп цифровой Levenhuk MED D45T, тринокулярный

Levenhuk MED D45T — лабораторный микроскоп с фазовым контрастом, тёмным полем и встроенной 16-мегапиксельной камерой

Levenhuk MED D45T — биологический микроскоп проходящего света с тринокулярной насадкой, встроенной цифровой камерой и фазово-контрастным устройством. Прибор зарегистрирован Росздравнадзором как медицинское изделие и рассчитан на применение в клинико-диагностических лабораториях, микробиологических и цитологических исследованиях. Оптическая система скорректирована на бесконечность, что позволяет встраивать в оптический путь дополнительные модули без потери качества изображения. Диапазон общего увеличения составляет от 40 до 1000 крат, доступны три метода наблюдения: светлое поле, фазовый контраст и тёмное поле.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Фазовый контраст — основной метод работы Levenhuk MED D45T — преобразует разницу фаз световых волн, прошедших через прозрачный образец, в различия по яркости. Это позволяет наблюдать живые неокрашенные клетки без предварительной фиксации и окрашивания: бактерии, дрожжи, клеточные культуры, сперматозоиды, микроорганизмы в нативных препаратах сохраняют естественную подвижность и структуру. Метод незаменим для анализа питьевой воды на бактериальную обсеменённость, паразитологических исследований, оценки жизнеспособности клеток в культуре, гематологических анализов. Тёмное поле, реализованное через тот же фазовый конденсор, высвечивает контуры объектов на чёрном фоне и применяется для выявления спирохет, тонких бактериальных жгутиков и других структур с низкой оптической плотностью. Светлое поле используется для работы с окрашенными гистологическими срезами и мазками.

Точность и повторяемость

Механический двухкоординатный предметный столик размером 180×150 мм оснащён препаратоводителем с диапазоном перемещения 75×50 мм. Это обеспечивает точное позиционирование препарата и возможность вернуться к конкретному полю зрения по координатам нониусной шкалы — критично при подсчёте клеток, документировании находок или повторном исследовании одного и того же участка через время. Коаксиальная фокусировка разделена на грубую (шаг 0,5 мм) и точную (шаг 0,002 мм), что позволяет быстро навести резкость на малом увеличении и затем прецизионно сфокусироваться на иммерсионном объективе 100× без риска повредить препарат. Оптическая система скорректирована на бесконечность — это означает, что световые лучи между объективом и окуляром идут параллельным пучком, и в этот промежуток можно встраивать поляризаторы, эпифлуоресцентные насадки или другие модули без нарушения фокусировки и аберраций.

Область применения

Levenhuk MED D45T предназначен для микробиологических лабораторий (бактериоскопия нативных и окрашенных препаратов, контроль чистоты сред), клинико-диагностических центров (анализ мочи, крови, мазков), цитологических исследований (оценка клеточных культур, морфология клеток), паразитологии (выявление простейших, яиц гельминтов), контроля качества воды и пищевых продуктов. Регистрационное удостоверение Росздравнадзора подтверждает статус медицинского изделия, что необходимо для применения микроскопа в медицинских организациях и включения его в реестр оборудования лаборатории, проходящей аккредитацию или лицензирование.

Конструкция и технологии

Оптика представлена планахроматическими объективами с коррекцией на бесконечность: 4×, 10×, 40× и 100× (масляный иммерсионный). Планахроматы обеспечивают плоскостность поля зрения по всей площади и исправляют хроматические аберрации в видимом диапазоне — изображение остаётся резким от центра до края кадра, цветовые искажения минимальны. Объективы 40× и 100× снабжены пружинящими оправами, защищающими фронтальную линзу от повреждения при случайном контакте с препаратом. Окуляры широкопольные 10× с полем зрения 22 мм и диоптрийной коррекцией ±5 D позволяют компенсировать индивидуальные особенности зрения без очков. Все оптические элементы изготовлены из стекла с антигрибковым покрытием, что продлевает срок службы в условиях повышенной влажности.

Фазовый конденсор совмещает функции фазово-контрастного устройства и конденсора тёмного поля. Переключение между режимами выполняется поворотом турели конденсора, в которую установлены фазовые кольца под каждый объектив и вкладыш для тёмного поля. Освещение реализовано по методу Кёлера: светодиодный источник 5 Вт проецируется через коллектор и полевую диафрагму конденсора, что обеспечивает равномерную засветку поля зрения и позволяет управлять контрастом изображения независимо от яркости. В комплект входят три светофильтра — синий, зелёный и жёлтый — для коррекции спектрального состава света при работе с разными красителями или методами контрастирования.

Тринокулярная насадка поворачивается на 360° вокруг оси и наклонена на 30° для визуального наблюдения. Третья вертикальная трубка диаметром 23,2 мм предназначена для установки цифровой камеры. Межзрачковое расстояние регулируется в диапазоне 48–75 мм. Встроенная 16-мегапиксельная камера с чувствительным элементом 1/2.33" и размером пикселя 1,335×1,335 мкм передаёт изображение на компьютер через USB 3.0 в реальном времени. Максимальное разрешение кадра — 4632×3488 пикселей, частота до 11 кадров в секунду при разрешении 1536×1160 пикселей. Камера работает через программу LevenhukLite, в которой доступны настройка экспозиции (0,2–2000 мс), баланса белого, яркости, калибровка под конкретные объективы и линейные измерения структур в кадре с выбором единиц измерения.

Кому подойдёт

Levenhuk MED D45T рассчитан на специалистов, работающих с живыми и нативными препаратами: врачей клинической лабораторной диагностики, микробиологов, цитологов, паразитологов, научных сотрудников биологических и медицинских лабораторий. Прибор требует понимания принципов фазово-контрастной микроскопии, освещения по Кёлеру и настройки фазовых колец — это не универсальный микроскоп для общих задач, а специализированный инструмент для методов, недоступных в светлом поле. Подойдёт лабораториям, где необходима цифровая фиксация результатов исследований для архива, консультаций или обучения персонала. Статус медицинского изделия делает микроскоп обязательным выбором для учреждений здравоохранения, проходящих проверки соответствия оснащения.

Что важно знать заранее

Фазовый контраст требует настройки: необходимо совместить фазовое кольцо в конденсоре с фазовой пластинкой в объективе для каждой кратности отдельно. Без этого метод не работает. Тёмное поле через данный конденсор реализуется только сухим способом — числовая апертура конденсора ниже, чем у иммерсионного объектива 100×, поэтому на максимальном увеличении тёмное поле недоступно. Для иммерсионного объектива 100× обязательно использование масла — флакон входит в комплект, но расходуется и требует пополнения. Камера выводит изображение с разрешением сенсора 16 Мпикс, но итоговая детализация ограничена оптической системой объективов и числовой апертурой — мегапиксели не заменяют качество линз. Прибор требует подключения к сети 100–240 В, автономной работы нет.

Комплектация

• Стойка микроскопа с основанием — металлический корпус обеспечивает устойчивость при работе на иммерсионных объективах.
• Тринокулярная насадка с поворотом на 360° — две визуальные трубки для окуляров и третья вертикальная для камеры, регулировка межзрачкового расстояния 48–75 мм.
• Объективы фазовые планахроматические 4×, 10×, 40×s, 100×s (масляный) — скорректированы на бесконечность, с антигрибковым покрытием, пружинящие оправы у 40× и 100×.
• Окуляры широкопольные WF10×/22 мм (2 шт.) — с диоптрийной коррекцией ±5 D и антигрибковым покрытием.
• Фазово-контрастное устройство (конденсор с тёмным полем) — турель с фазовыми кольцами под каждый объектив и вкладышем для тёмного поля.
• Светофильтры синий, зелёный, желтый — устанавливаются в оптический путь для коррекции спектра освещения.
• Флакон иммерсионного масла — для работы с объективом 100×.
• Цифровая камера 16 Мпикс с адаптером-переходником — чувствительный элемент 1/2.33", максимальное разрешение 4632×3488 пикселей, подключение USB 3.0.
• USB-кабель, компакт-диск с ПО LevenhukLite — для подключения камеры к компьютеру и управления съёмкой, измерениями.
• Сетевой шнур питания, предохранители (2 шт.), пылезащитный чехол — для питания микроскопа от сети 100–240 В и защиты от пыли при хранении.
• Инструкция по эксплуатации и гарантийный талон

Комплект достаточен для начала работы во всех трёх режимах — светлое поле, фазовый контраст, тёмное поле. Докупать в первую очередь необходимо предметные и покровные стёкла, иммерсионное масло по мере расхода штатного флакона, калибровочный слайд для точных измерений в ПО камеры.

Рекомендуемые аксессуары

Предметные стёкла толщиной 1 мм и покровные стёкла 0,17 мм — обязательны для приготовления временных препаратов, фазовый контраст критичен к толщине покровного стекла. Иммерсионное масло — расходуется при работе с объективом 100×, рекомендуется держать запас. Калибровочный слайд (объект-микрометр) — для настройки измерительных инструментов в ПО камеры под каждый объектив. Набор для приготовления препаратов (пипетки, препаровальные иглы, покровные стёкла, фильтровальная бумага) — если планируется работа с нативным материалом. Дополнительные окуляры с большим полем зрения или измерительной шкалой — если требуется расширить визуальные возможности без цифровой фиксации.

Итог

Levenhuk MED D45T — специализированный лабораторный микроскоп для фазово-контрастной, светлопольной и темнопольной микроскопии с встроенной цифровой камерой и статусом медицинского изделия. Инфинити-корригированная планахроматическая оптика, фазовый конденсор, координатный столик с препаратоводителем и освещение по Кёлеру делают его инструментом для профессиональных микробиологических, цитологических и клинико-диагностических исследований. Основное преимущество — возможность наблюдать живые неокрашенные клетки с одновременной цифровой фиксацией изображения в высоком разрешении. Прибор требует навыков настройки и понимания методов контрастирования, но взамен предоставляет точность, повторяемость и документирование результатов на уровне требований аккредитованных лабораторий.
