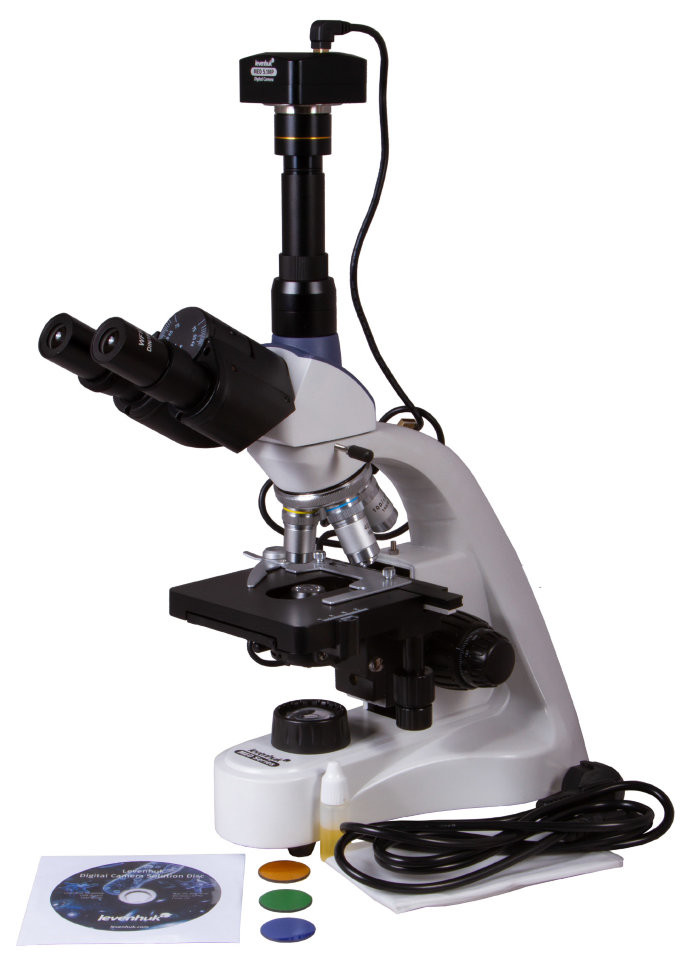

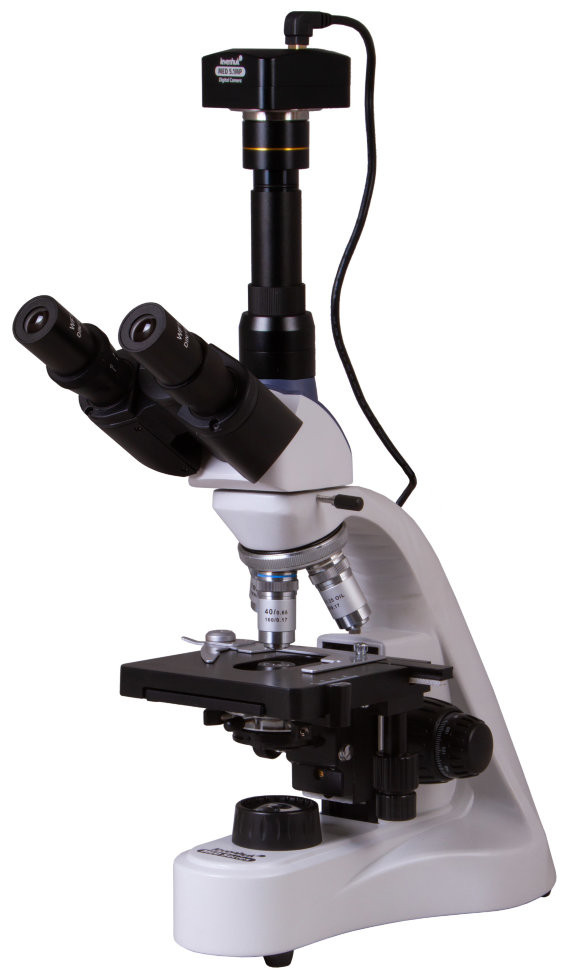

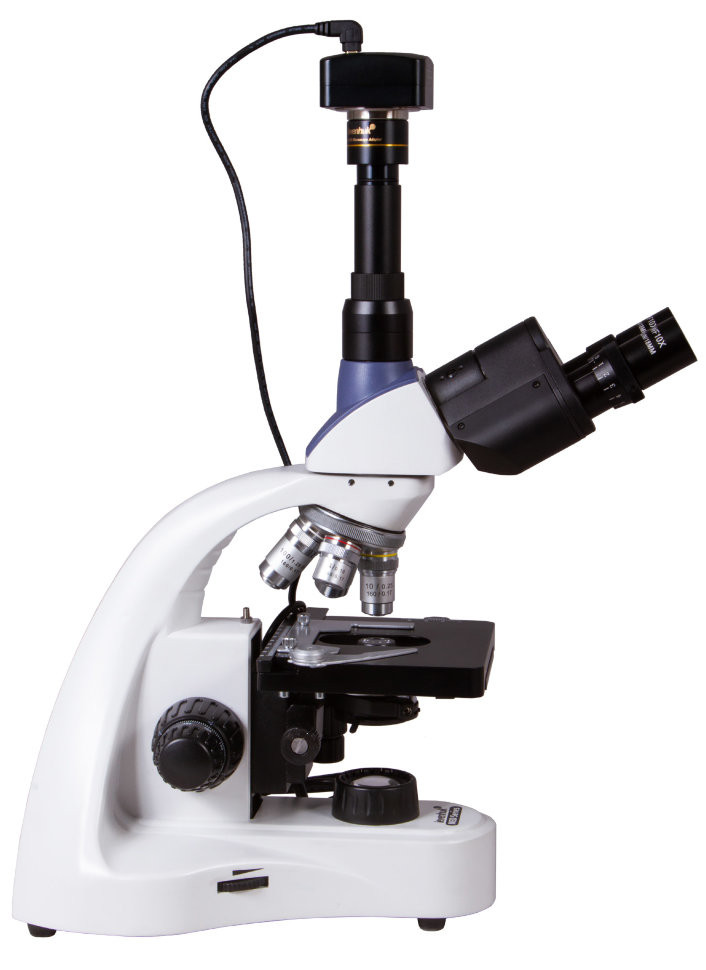

Микроскоп цифровой Levenhuk MED D10T, тринокулярный

Levenhuk MED D10T — лабораторный микроскоп с регистрационным удостоверением и камерой 5.1 Мпикс

Levenhuk MED D10T — биологический микроскоп проходящего света с диапазоном увеличения 40–1000× и встроенной цифровой камерой. Прибор имеет регистрационное удостоверение Росздравнадзора, что позволяет применять его в медицинских учреждениях для клинико-диагностических исследований в соответствии с действующими требованиями к обращению медицинских изделий. Тринокулярная конструкция обеспечивает одновременное визуальное наблюдение через окуляры и передачу изображения на экран компьютера через камеру, установленную в отдельную вертикальную трубку.

Что можно увидеть и сделать на практике

Метод наблюдения и диапазон увеличения

Микроскоп работает в режиме светлого поля — классическом методе наблюдения окрашенных препаратов в проходящем свете. Четыре ахроматических объектива (4×, 10×, 40×, 100× масляный) в сочетании с окулярами 10× обеспечивают диапазон увеличения от 40× до 1000×. На малых увеличениях видны общая структура ткани, крупные клеточные элементы, колонии микроорганизмов. При 400× различимы детали клеточного строения, форма и структура бактерий, ядра и цитоплазма эукариотических клеток. Объектив 100× работает с масляной иммерсией (флакон масла входит в комплект) — капля масла между фронтальной линзой объектива и покровным стеклом увеличивает числовую апертуру системы и позволяет разрешать мелкие детали при максимальном увеличении 1000×: внутриклеточные структуры, морфологию бактерий, тонкие элементы гистологических срезов.

Конденсор Аббе с числовой апертурой 1.25 согласован с объективами по светосиле и обеспечивает высокую разрешающую способность системы. Ирисовая диафрагма конденсора позволяет регулировать апертуру светового пучка, согласуя её с числовой апертурой используемого объектива — это влияет на контраст и глубину резкости изображения. Светодиодная подсветка мощностью 5 Вт с регулировкой яркости обеспечивает равномерное освещение поля зрения на всех увеличениях.

Точность и повторяемость

Механический двуслойный предметный столик размером 125×130 мм оснащен препаратоводителем с диапазоном перемещения 70×50 мм по координатам X и Y. Препаратоводитель с нониусной шкалой позволяет фиксировать координаты интересующего участка препарата и точно возвращаться к нему при повторном исследовании или демонстрации. Это критично при работе с серийными исследованиями, документированием множественных полей зрения одного препарата или при необходимости показать коллегам конкретную находку на большом препарате.

Коаксиальная система фокусировки совмещает грубую наводку (ход 30 мм) и точную (шаг 0,002 мм на один оборот). Точная фокусировка с шагом 2 мкм обеспечивает прецизионную настройку резкости при работе на больших увеличениях, где глубина резкости составляет единицы микрометров. Металлический корпус и устойчивое основание гарантируют стабильность настроек в процессе длительных исследований.

Цифровая фиксация и измерения

Цифровая камера 5.1 Мпикс (максимальное разрешение 2048×1536 пикселей) устанавливается в вертикальную трубку тринокулярной насадки через адаптер и подключается к компьютеру по USB 2.0. Камера работает одновременно с визуальным наблюдением через окуляры — исследователь может изучать препарат классическим способом, в то время как изображение транслируется на экран для группового просмотра, записи видео или фотофиксации. Сенсор формата 1/2,5" с размером пикселя 2.2×2.2 мкм и спектральным диапазоном 380–650 нм обеспечивает цветопередачу, достаточную для документирования окрашенных гистологических и цитологических препаратов.

Программное обеспечение LevenhukLite (входит в комплект) позволяет регулировать время экспозиции (от 0,294 до 2000 мс), настраивать баланс белого (автоматический или ручной), яркость и размер изображения. Доступна калибровка системы «камера-объектив» для проведения линейных измерений непосредственно на изображении с привязкой к реальным размерам объектов. Запись видео поддерживает форматы wmv, avi, h264 и h265 (в зависимости от версии ОС), фотосъемка — форматы jpg, bmp, png. Кадровая частота составляет 7 кадров/с при полном разрешении 2592×1944, 27 кадров/с при 1280×960 и 90 кадров/с при 640×480 — этого достаточно для наблюдения медленных процессов, но недостаточно для съемки быстрых движений микроорганизмов в реальном времени.

Область применения

Наличие регистрационного удостоверения Росздравнадзора позволяет использовать микроскоп в медицинских организациях для проведения клинико-диагностических исследований: анализ мазков крови, мочи, мокроты, исследование биопсийного материала, цитологические и гистологические работы. Микроскоп подходит для научно-исследовательских лабораторий биологического и медицинского профиля, образовательных учреждений (практические занятия и лекции с выводом изображения на экран), ветеринарных лабораторий, контроля качества в фармацевтике и микробиологии. Тринокулярная насадка с камерой упрощает обучение: преподаватель или опытный специалист может демонстрировать препарат на экране, одновременно наблюдая его через окуляры и комментируя увиденное.

Конструкция и технологии

Тринокулярная насадка состоит из бинокулярной визуальной части с углом наклона 30° и отдельной вертикальной трубки диаметром 23.2 мм для установки камеры. Наклон 30° снижает нагрузку на шейный отдел позвоночника и плечевой пояс при длительной работе. Насадка вращается на 360°, что позволяет развернуть окуляры в удобное положение для исследователя или передать микроскоп коллеге без перемещения самого прибора. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 D компенсирует индивидуальные особенности зрения.

Револьверное устройство на четыре объектива позволяет быстро переключаться между увеличениями без повторной фокусировки (при условии использования парфокальных объективов). Объективы 40× и 100× оснащены пружинными оправами (обозначение «s» в маркировке) — при случайном столкновении фронтальной линзы с препаратом оправа смягчает удар, защищая оптику от повреждения. Все оптические элементы (объективы и окуляры) имеют антигрибковое покрытие — это продлевает срок службы оптики в условиях повышенной влажности, характерных для медицинских и биологических лабораторий.

Ахроматическая оптика корректирует хроматические аберрации для двух длин волн (обычно красной и синей), обеспечивая приемлемое качество изображения для большинства рутинных исследований окрашенных препаратов. Широкопольные окуляры WF10x/18 мм увеличивают поле зрения по сравнению со стандартными окулярами, что ускоряет просмотр препарата и облегчает поиск нужных структур. В комплект входят три светофильтра (синий, зеленый, желтый) для установки в держатель конденсора — цветные фильтры могут улучшить контраст при наблюдении определенных окрашенных структур или компенсировать цветовую температуру источника света.

Кому подойдет

Микроскоп ориентирован на клинико-диагностические лаборатории, медицинские учреждения, где требуется регистрационное удостоверение для законного применения прибора в диагностических целях. Подходит научно-исследовательским лабораториям в области биологии и медицины, где необходимо сочетание визуального наблюдения и цифровой фиксации результатов. Востребован в образовательных учреждениях медицинского и биологического профиля для проведения практических занятий и лекций с демонстрацией препаратов на экране.

Модель ориентирована на специалистов с опытом работы в микроскопии: настройка освещения по Келлеру, работа с масляной иммерсией, калибровка измерительных функций ПО требуют профессиональных навыков. Для начинающих пользователей потребуется время на освоение настроек конденсора, диафрагмы, фокусировки и техники работы с иммерсионным объективом.

Что важно знать заранее

Микроскоп работает только с тонкими прозрачными препаратами на предметных стеклах — проходящий свет требует, чтобы образец пропускал излучение. Для исследования клеток и тканей необходима предварительная подготовка: фиксация, заливка, изготовление срезов толщиной несколько микрометров, окрашивание. Метод светлого поля эффективен для окрашенных препаратов, но малоинформативен для живых неокрашенных клеток с низким собственным контрастом — для таких объектов потребовались бы методы контрастирования (фазовый контраст, темное поле), которых в данной модели нет.

Объектив 100× требует применения иммерсионного масла: каплю масла наносят на препарат, затем опускают объектив до контакта фронтальной линзы с маслом. После работы масло необходимо удалить с объектива и препарата специальной салфеткой и очищающей жидкостью — остатки масла снижают качество изображения и могут повредить оптику. Эта процедура требует аккуратности и занимает дополнительное время.

Цифровая камера подключается к компьютеру и требует установки ПО LevenhukLite. Системные требования: Windows 8/10/11, Mac OS X или Linux, процессор от 2.8 ГГц Intel Core 2, минимум 2 ГБ оперативной памяти, порт USB 2.0. Разрешение сенсора 5.1 Мпикс достаточно для документирования и рутинных измерений, но может быть недостаточным для публикаций высокого качества или детального анализа мелких структур — в таких случаях визуальное наблюдение через окуляры остается приоритетным.

Питание микроскопа — от сети 100–240 В. Прибор не является портативным и требует стационарного размещения на рабочем столе. Вес в упаковке 5.8 кг, размеры упаковки 47×38×24 см.

Комплектация

• Стойка микроскопа с основанием — металлический корпус и устойчивое основание обеспечивают стабильность при работе.
• Тринокулярная поворотная насадка — бинокулярная визуальная часть с наклоном 30° и вертикальная трубка для камеры, поворот на 360°.
• Объективы ахроматические 4×, 10×, 40xs, 100xs (масляный) — четыре объектива с антигрибковым покрытием, объективы 40× и 100× с пружинными оправами для защиты оптики.
• Окуляры широкопольные WF10x/18 мм (2 шт.) — с антигрибковым покрытием, обеспечивают увеличенное поле зрения.
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой и держателем фильтра для настройки апертуры светового пучка.
• Светофильтры синий, зеленый, желтый — для улучшения контраста и коррекции цветовой температуры.
• Флакон иммерсионного масла — для работы с объективом 100×.
• Цифровая камера 5.1 Мпикс — с адаптером-переходником для установки в окулярную трубку 23.2 мм, USB-кабелем и компакт-диском с ПО LevenhukLite и драйверами.
• Сетевой шнур питания, предохранители (2 шт.), пылезащитный чехол — стандартные элементы комплекта.
• Инструкция по эксплуатации и гарантийный талон — бессрочная гарантия производителя.

Комплект полностью готов к работе: все необходимые оптические элементы, камера с ПО, иммерсионное масло и светофильтры входят в поставку. Для начала исследований потребуются только предметные и покровные стекла, препараты и компьютер.

Рекомендуемые аксессуары

Для регулярной работы понадобятся предметные стекла (76×26 мм) и покровные стекла (обычно 18×18 мм или 24×24 мм) — их приобретают отдельно в зависимости от интенсивности исследований. Если планируется частое использование объектива 100×, запаситесь дополнительным флаконом иммерсионного масла и специальной жидкостью для очистки оптики от масла — комплектного флакона хватит ненадолго при ежедневной работе. Для хранения препаратов удобны боксы для предметных стекол.

При необходимости можно дополнить систему окулярами с другим увеличением (например, 15× или 20×) для изменения диапазона общего увеличения — окулярная трубка имеет стандартный диаметр 23.2 мм. Если планируется модернизация, обратите внимание на совместимость оптики: объективы и окуляры должны быть рассчитаны на ту же оптическую схему (в данном случае — конечная оптическая длина тубуса, стандарт DIN).

Итог

Levenhuk MED D10T — лабораторный биологический микроскоп с регистрационным удостоверением Росздравнадзора, что делает его законным выбором для медицинских учреждений и клинико-диагностических лабораторий. Тринокулярная конструкция с камерой 5.1 Мпикс в комплекте сочетает визуальное наблюдение и цифровую фиксацию без необходимости переключения режимов. Координатный столик с препаратоводителем, точная фокусировка 0,002 мм, конденсор Аббе с высокой числовой апертурой и масляная иммерсия обеспечивают точность и повторяемость исследований на увеличениях до 1000×. Модель ориентирована на профессиональных пользователей, работающих с окрашенными препаратами в проходящем свете методом светлого поля.
