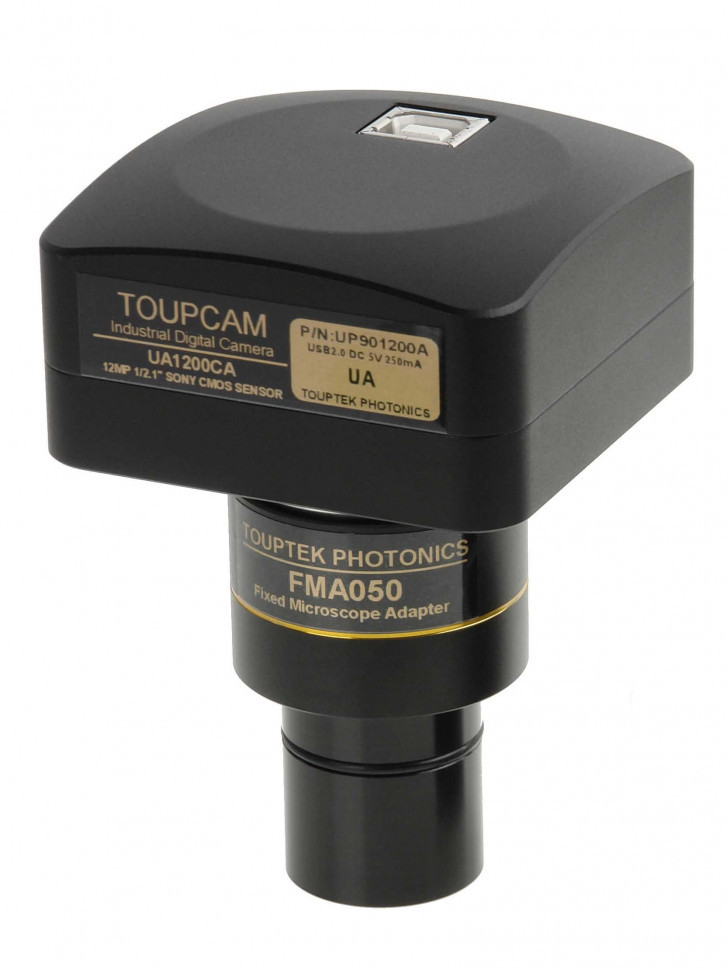

Видеоокуляр ToupCam UA1200CA

Видеоокуляр ToupCam UA1200CA – цифровая CMOS (КМОП) камера на базе цветного сенсора IMX577(C) 1/2.1" с разрешением до 3840х3040 пикселей. Интерфейс подключения USB 2.0, обеспечивающий высокоскоростную передачу данных. Скорость передачи данных на максимальном разрешении составляет 3 кадра в секунду, при разрешении1920x1516 - 11 кадров в секунду, при минимальном разрешении 960x758 - 47 кадров в секунду.

Для достижения максимальной производительности передачи данных по USB2.0 добавлен внешний встроенный буфер памяти. Он обеспечивает стабильную скорость передачи данных без снижения кадровой частоты.

Видеоокуляр используется для вывода изображения исследуемого на микроскопе объекта на экран компьютера. Трансляция изображения происходит в реальном времени, анализ и обработка изображений производится с помощью программы ToupView.

Видеоокуляр ToupCam UA1200CA рекомендуется для проведения научно-исследовательских работ, лабораторных исследований в медицине, криминалистике, промышленности и т.п.

Подойдет для совместной работы с микроскопами серии Микромед 1 inf., Микромед 2 inf., Микромед 3U, Микромед МЕТ, Микромед ПОЛАР 1, ПОЛАР 2 и ПОЛАР 3, Микромед И и другими.

Конструкция видеоокуляра

CMOS-сенсор размером 1/2.1" находится за ИК фильтром (диапазон 380-650 нм). CMOS-сенсоры имеют перед CCD матрицами следующие преимущества: индивидуальная обработка каждого пикселя, уменьшенное энергопотребление, улучшенный баланс белого.

Реализованные в видеоокуляре ToupCam UA1200CA технология бининга (объединения нескольких пикселей в один), помогает увеличить скорость считывания и улучшает отношение сигнал-шум.

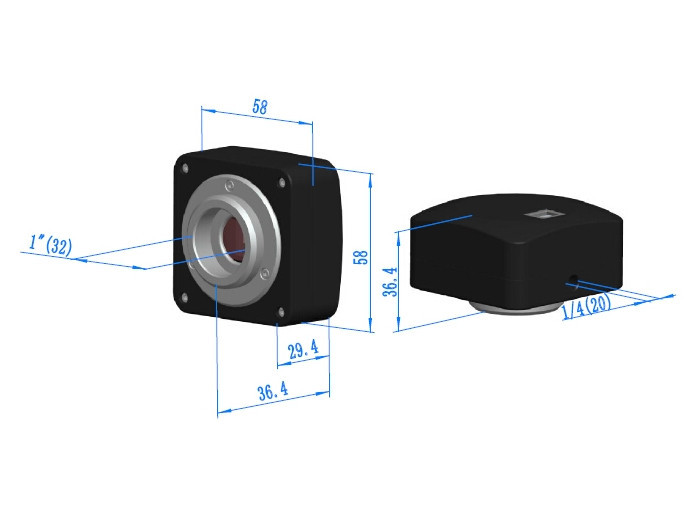

Корпус видеоокуляра изготовлен из алюминиевого сплава на прецизионных станках CNC. На обратной стороне корпуса находится USB 2.0 разъём для подключения видеоокуляра, а на боковой части корпуса предусмотрено отверстие с резьбой 1/4 дюйма. Размер корпуса – 58×58×36.4 мм.

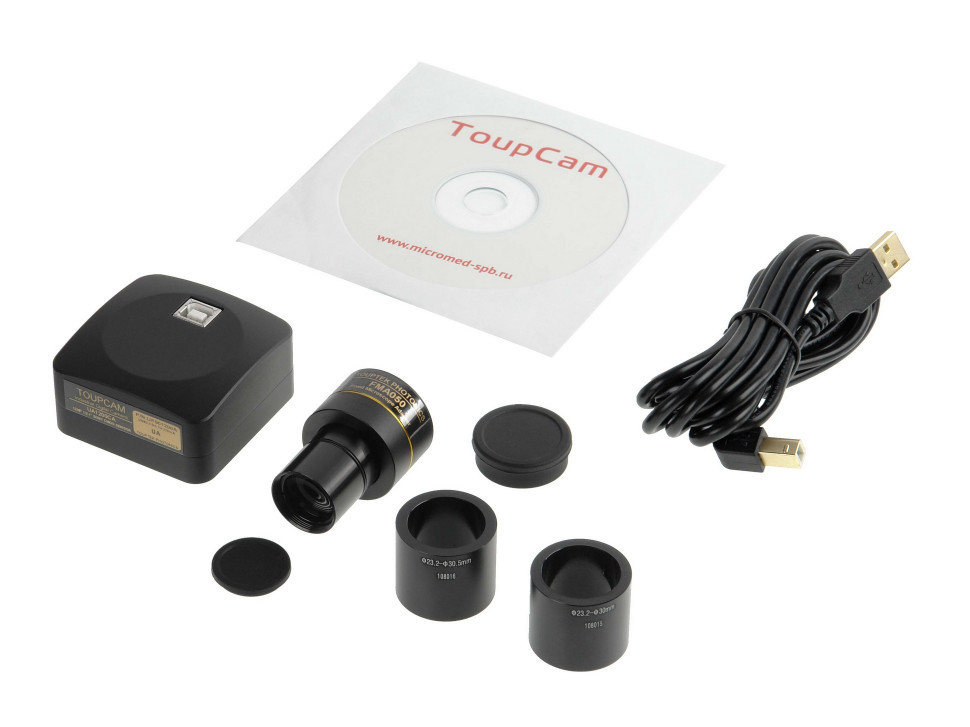

Для установки камеры на микроскоп необходимо использовать комплектный адаптер C-mount/23.2 мм, а для подключения к компьютеру в комплекте с окуляром идёт USB кабель длиной около 150 см.

Установка камеры не требует дополнительной настройки, что позволяет производить ее во время работы.

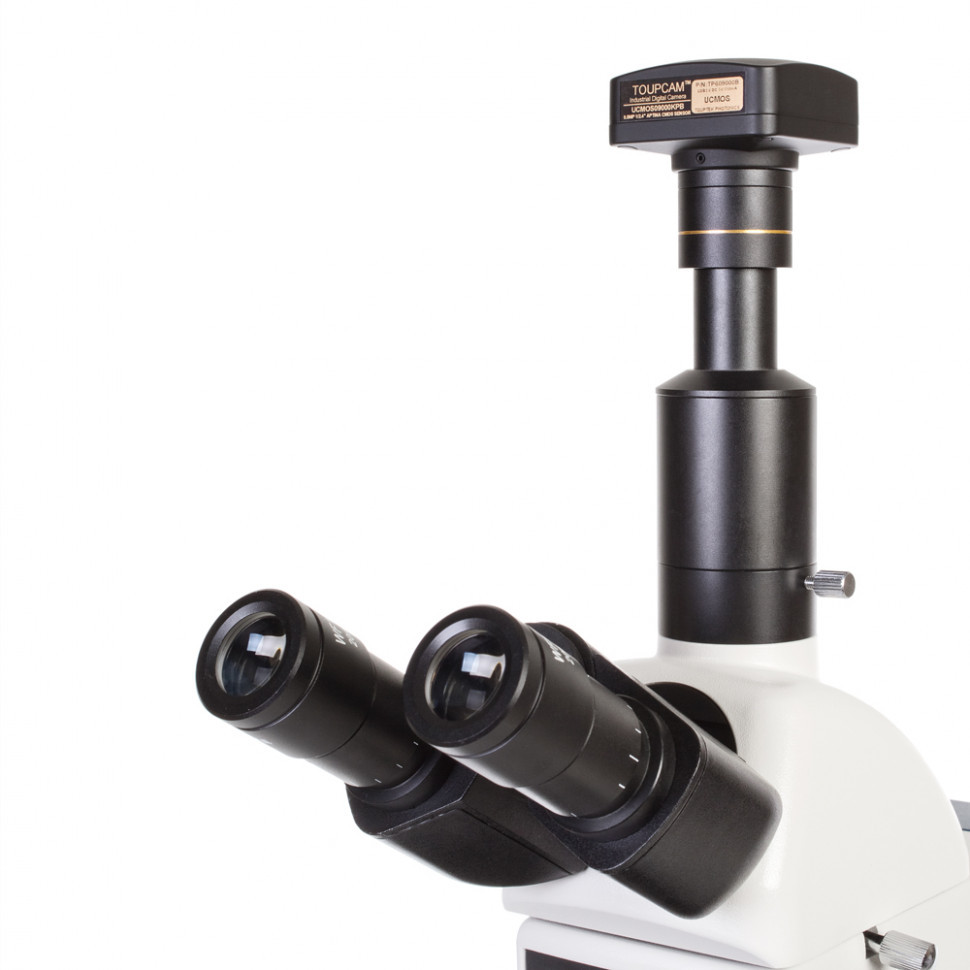

Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов видеоокуляр устанавливается в третий вертикальный выход – канал визуализации.

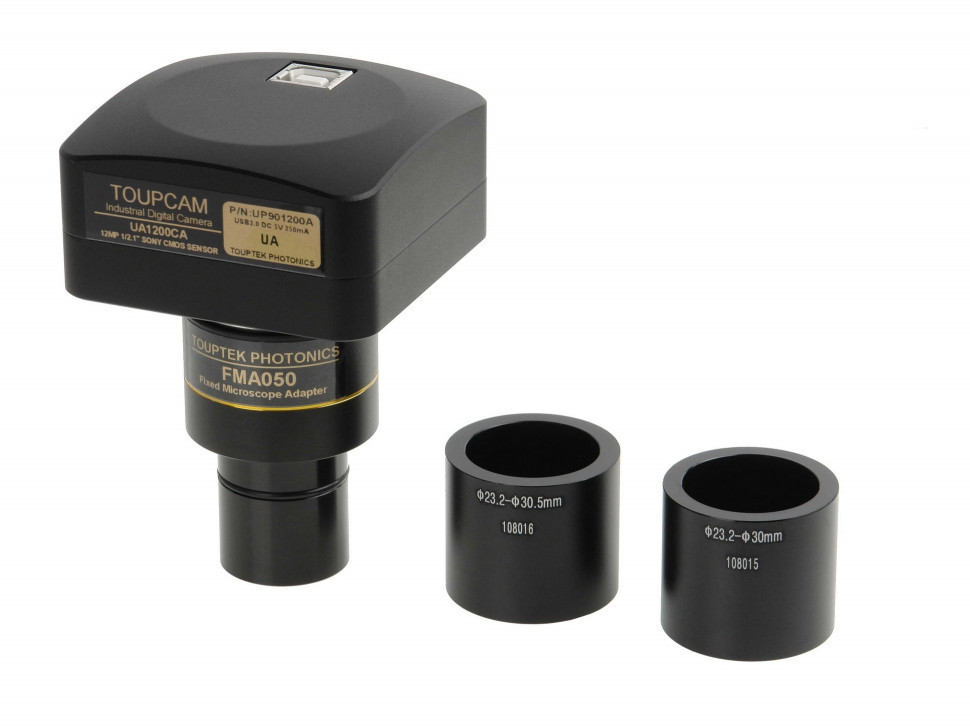

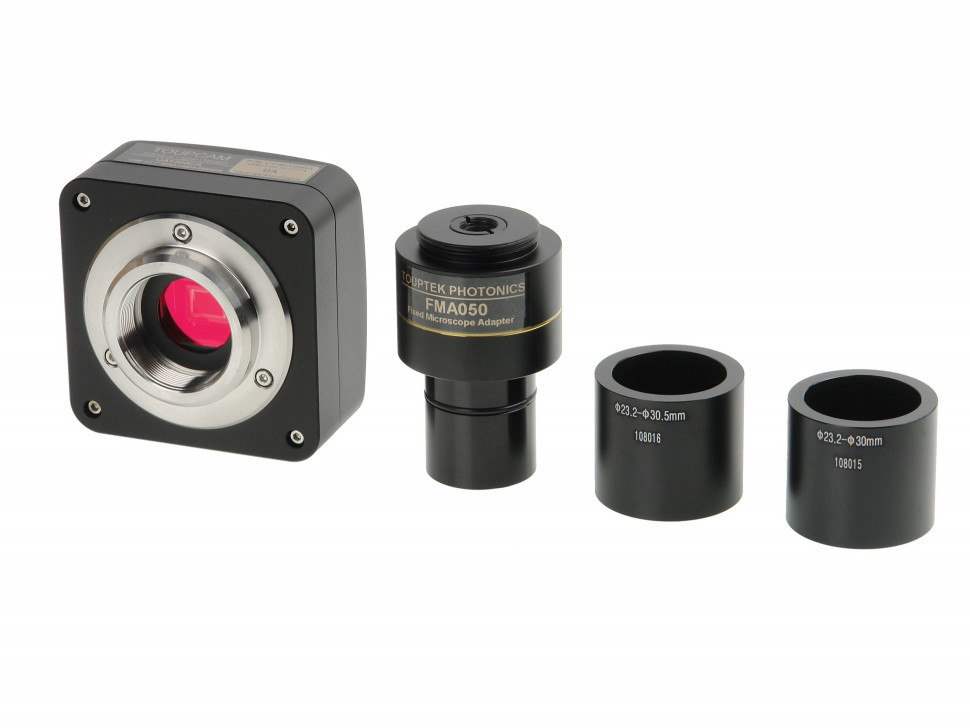

Благодаря комплектным адаптеру и переходникам, данную камеру можно использовать со всеми микроскопами Микромед. Съемный окулярный адаптер 0,5х имеет посадочный диаметр 23,2 мм.

Крепление самой камеры стандартное - C-Mount, поэтому с ней будут совместимы любые другие адаптеры, имеющие крепление аналогичного стандарта, например адаптер для видеоокуляра ToupCam 0.37х и 0.75х. В комплект входят переходники для работы с микроскопами с посадочными диаметрами 30 мм и 30.5 мм.

Программное обеспечение «ToupView»

Видеоокуляр поставляется с программным обеспечением «ToupView», позволяющим с помощью компьютера захватывать, просматривать и редактировать полученные изображения. Данное ПО включает в себя различные инструменты обработки изображений. «ToupView» позволяет сохранять файлы в формате BMP, TIFF, JPG, TFT, PNG и пр. «ToupView» поддерживается большинством операционных систем – Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 бит) OS X (Mac OS X), Linux.

Особенности

• Цветной CMOS-сенсор 1/2.1'' IMX577©
• Разрешение сенсора до 3840х3040 пикс (12 Мпикс)
• Размер сенсора 5.95x4.71 мм
• Размер пикселя 1.55×1.55 мкм
• Интерфейс подключения USB 2.0, обеспечивающий высокоскоростную передачу данных
• Совместимость с Windows XP / Vista / 7 / 8 / 10 (32 и 64 bit), Mac OS X, Linux
• Мощное ПО для обработки видео и фотоизображений ToupView
• Механизм сверхтонкой настройки баланса белого с идеальной цветопередачей
• Внешний выделенный встроенный буфер для достижения максимальной производительности USB2.0
• Корпус из алюминиевого сплава
• Возможна установка на любой микроскоп при помощи переходников на 30.0 мм и 30.5 мм и адаптера C-mount/23.2 мм
