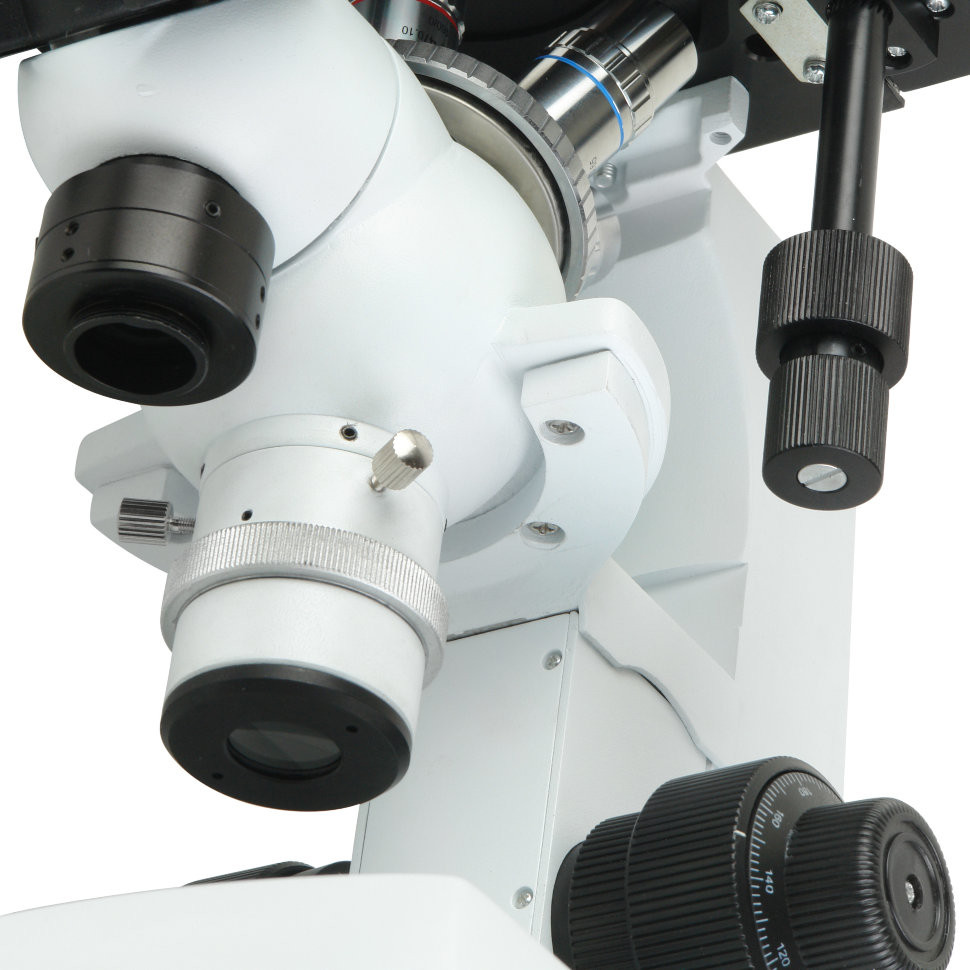

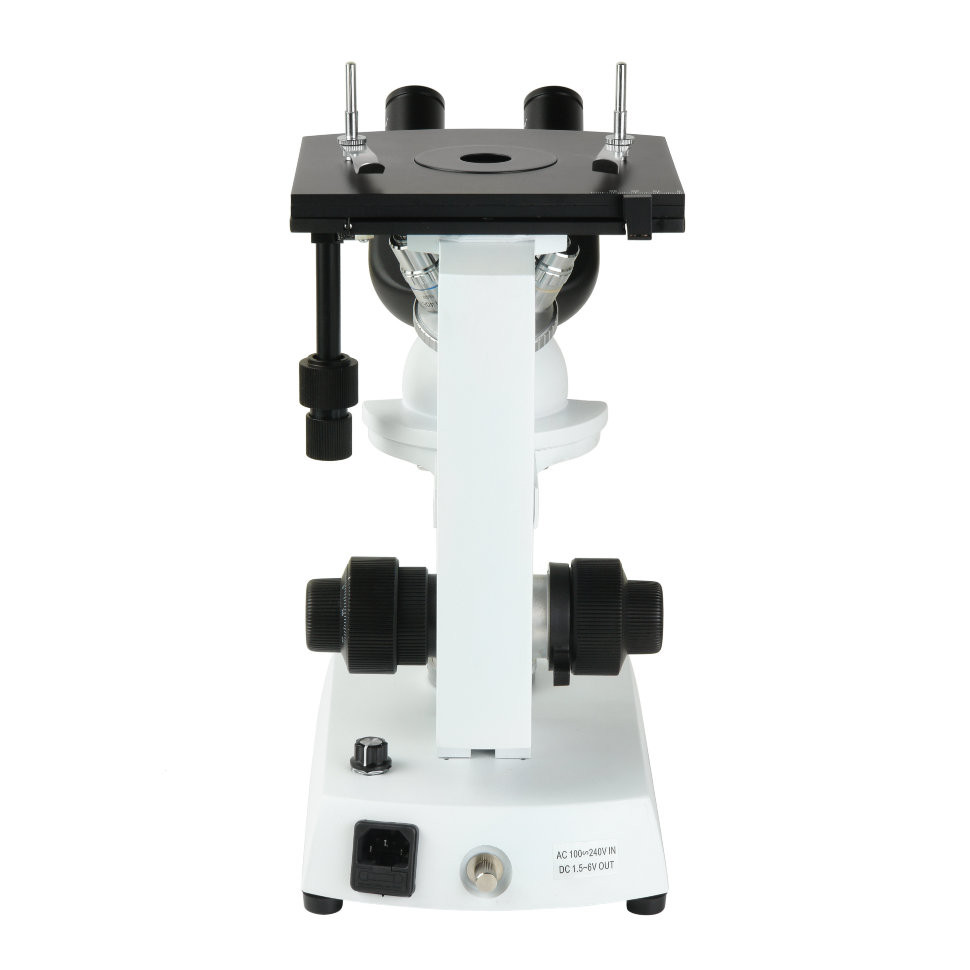

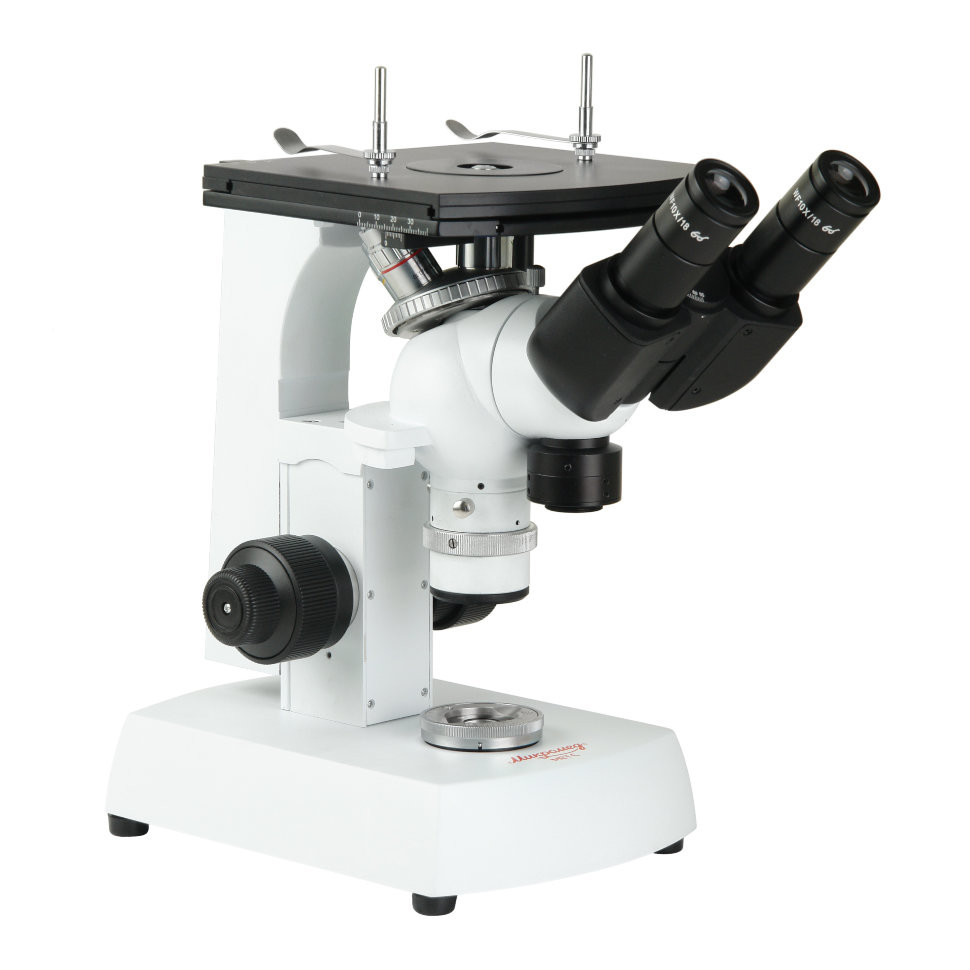

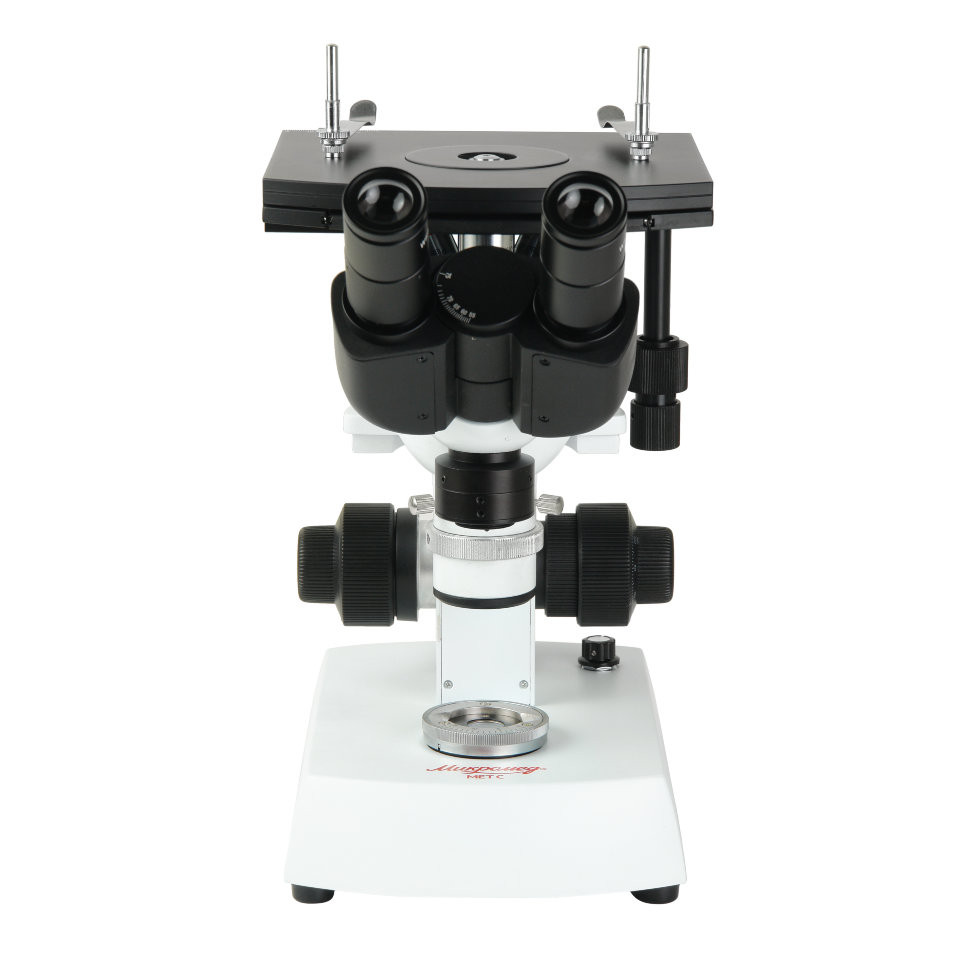

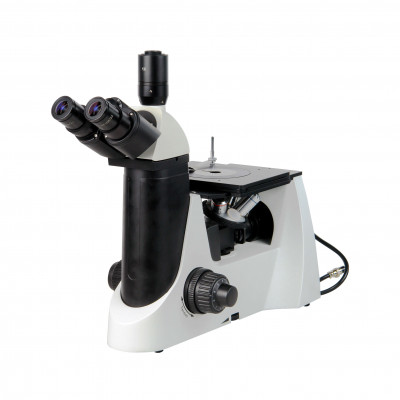

Микроскоп Микромед МЕТ С

Микромед МЕТ С — металлографический микроскоп для исследования металлов и сплавов в отражённом свете

Микромед МЕТ С — инвертированный металлографический микроскоп для изучения непрозрачных образцов в отражённом свете. Инвертированная схема размещает предметный столик над объективом, что позволяет работать с крупными и тяжёлыми образцами массой до 2 кг. Диапазон увеличения 40х–500х покрывает основные задачи металлографии, петрографии и контроля качества в промышленности. Планахроматическая оптика с числовой апертурой до 0.65 обеспечивает высокое разрешение и плоское изображение без искажений по краям поля. Освещение по Кёлеру с коаксиальным падением света через объектив создаёт равномерную освещённость полированных поверхностей и выявляет мелкие детали структуры.

Что можно увидеть или сделать на практике

Что можно проконтролировать

Микромед МЕТ С предназначен для анализа микроструктуры металлов и сплавов после полировки и травления: размер и форма зёрен, границы фаз, включения, поры, трещины, следы коррозии. В машиностроении и металлургии прибор применяется для контроля качества термообработки, сварных швов, литых заготовок. В микроэлектронике — для проверки паяных соединений, проводников и покрытий на печатных платах. В геологии и петрографии — для исследования непрозрачных рудных минералов в полированных шлифах. Увеличение 40х позволяет оценить общую картину структуры, 500х — детально изучить границы зёрен, выделения и дефекты размером до 0.5 мкм при использовании объектива 40х с апертурой 0.65.

Тип освещения

Микроскоп оснащён системой отражённого света по Кёлеру с коаксиальным освещением через объектив. Свет от светодиода 3 Вт проходит через регулируемую полевую диафрагму, отражается светоделителем и направляется конденсором через объектив строго перпендикулярно поверхности образца. Такая схема исключает косое падение света и обеспечивает равномерную освещённость полированных поверхностей без бликов. Апертурная ирисовая диафрагма с центрировочными винтами позволяет настроить освещение по методу Кёлера: закрытая диафрагма повышает контраст границ зёрен и фаз, открытая — увеличивает разрешение при наблюдении мелких деталей. Плавная регулировка яркости от 0 до 100% адаптирует интенсивность света под отражающую способность образца — от тёмных оксидов до полированной стали. В комплекте пять светофильтров диаметром 32 мм: голубой, зелёный, жёлтый, матовый и нейтральный серый — для контрастирования структуры и коррекции цветопередачи при документировании.

Подготовка образцов

Микроскоп работает с непрозрачными образцами, имеющими плоскую полированную или протравленную поверхность. Типовая подготовка металлографического шлифа включает резку образца, запрессовку в компаунд при необходимости, шлифовку абразивными материалами последовательно уменьшающейся зернистости, полировку до зеркального блеска и химическое или электролитическое травление для выявления структуры. Инвертированная схема Микромед МЕТ С позволяет устанавливать образцы неправильной формы и массой до 2 кг непосредственно на предметный столик без дополнительных держателей. Прозрачные биологические препараты на предметных стёклах в проходящем свете этот прибор не исследует — метод отражённого света требует непроницаемого объекта с подготовленной поверхностью.

Конструкция и технологии

Инвертированная оптическая схема размещает револьвер с объективами под предметным столиком, образец располагается сверху полированной поверхностью вниз. Это решение снимает ограничения на размер и форму образца: предметный столик 180×165 мм выдерживает нагрузку до 2 кг в центральной части, что позволяет работать с крупными шлифами, заготовками и деталями. Фокусировка осуществляется перемещением столика при неподвижной оптической головке — зубчато-реечный демпфированный механизм обеспечивает плавный ход без люфтов. Коаксиальные рукоятки грубой и тонкой фокусировки расположены с обеих сторон штатива. Цена деления тонкой фокусировки 2 мкм, ход 0.2 мм на оборот — это позволяет точно наводить резкость на тонкие детали структуры при больших увеличениях. Регулятор усилия грубой фокусировки адаптирует ход под вес установленного образца, блокировка фокусировки фиксирует столик в выбранном положении.

Координатный механический столик с коаксиальными рукоятками перемещает образец в плоскости XY на 30×30 мм, что достаточно для последовательного исследования разных участков шлифа без перестановки образца. Двухслойная конструкция столика разделяет плоскости перемещения и несущую поверхность, повышая точность позиционирования. В комплекте два круглых вкладыша диаметром 68 мм с центральными отверстиями 15 и 25 мм — для фиксации цилиндрических образцов или запрессованных шлифов. Два пружинных прижима удерживают объекты высотой от 5 до 25 мм.

Четыре планахроматических объектива Plan 4х/0.10, Plan 10х/0.25, Plan 20х/0.40 и Plan 40х/0.65 исправлены по кривизне поля и сферической аберрации — изображение остаётся резким и плоским от центра до края. Рабочие расстояния составляют 9, 7, 2.5 и 0.5 мм соответственно. Объективы рассчитаны на работу без покровного стекла (маркировка коррекции 160 мм), что соответствует условиям металлографии — полированная поверхность образца контактирует с воздухом. Парфокальность объективов сохраняет фокусировку при смене увеличения на револьвере — достаточно небольшой подстройки тонким механизмом. Все оптические элементы имеют многослойное просветляющее покрытие.

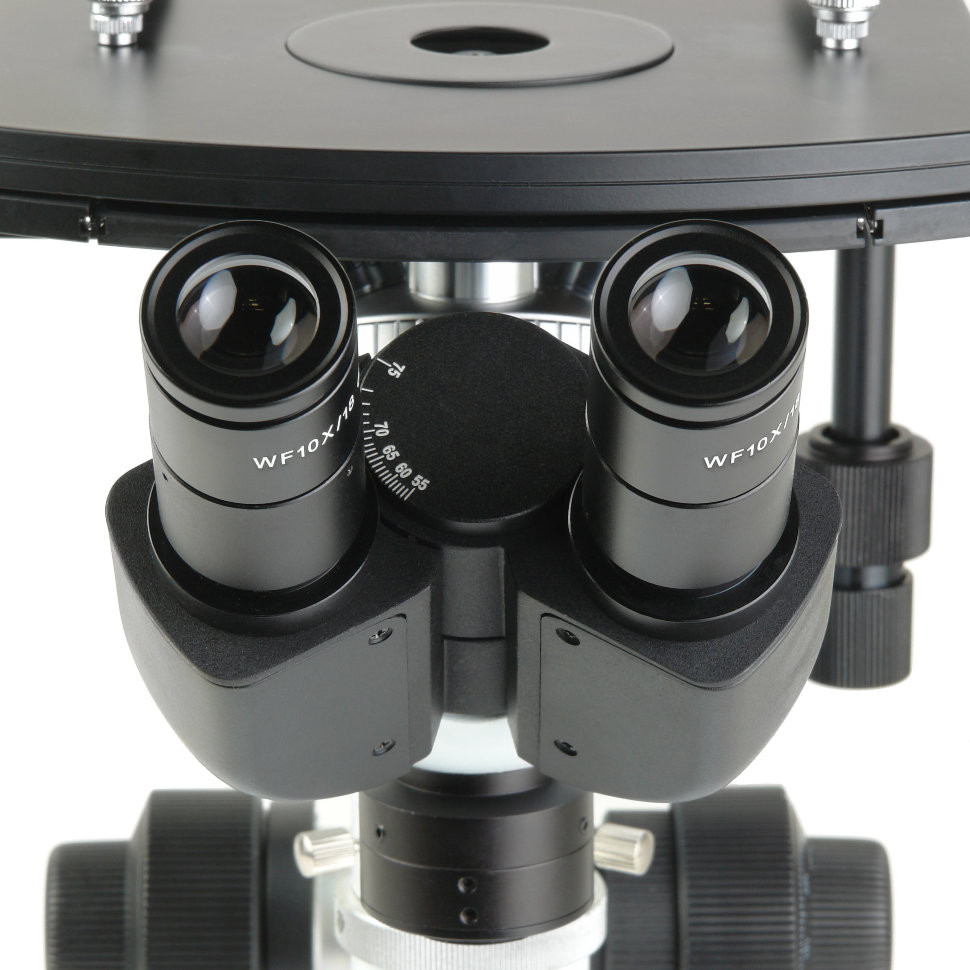

Тринокулярная насадка Зидентопфа с углом наклона окулярных тубусов 45° обеспечивает комфортное наблюдение при длительной работе. Межзрачковое расстояние регулируется в диапазоне 55–75 мм, диоптрийная коррекция на левом тубусе ±5 диоптрий компенсирует разницу зрения глаз. Светоделитель направляет часть светового потока в вертикальный канал визуализации с адаптером C-mount — для установки цифровой окулярной камеры параллельно визуальному наблюдению. В комплекте три пары окуляров: WF 10х/18 (две штуки), WF 12.5х/14 (две штуки) и измерительный окуляр WF 10х/18 со шкалой. Широкопольные окуляры с вынесенным зрачком позволяют наблюдать полное поле зрения в очках. Собственное увеличение насадки 1х, общее увеличение микроскопа определяется произведением кратности объектива и окуляра: от 40х (4х×10х) до 500х (40х×12.5х).

Корпус микроскопа — цельнометаллическая литая конструкция из алюминиевого сплава с износостойким антистатическим покрытием. Встроенный блок питания размещён в основании, внешний адаптер не требуется. Вес прибора 6.8 кг, габариты 170×340×370 мм. Рабочий диапазон температур 5–40 °C, относительной влажности 20–90%.

Кому подойдет

Микромед МЕТ С предназначен для лабораторий металлургических, машиностроительных и микроэлектронных предприятий, где требуется контроль микроструктуры материалов и качества изделий. Прибор соответствует требованиям учебных лабораторий технических вузов по направлениям материаловедение, металлургия, металлообработка. Геологические и минералогические лаборатории используют прибор для изучения рудных минералов и непрозрачных включений в шлифах. Инвертированная схема и усиленный столик делают микроскоп удобным для работы с образцами нестандартной формы и увеличенной массы — деталями после испытаний, фрагментами отливок, крупными минералогическими шлифами. Планахроматическая оптика и освещение по Кёлеру обеспечивают информативность изображения, необходимую для документирования и количественного анализа структуры. Наличие тринокулярной насадки с адаптером C-mount позволяет интегрировать микроскоп в систему автоматизированного анализа изображений с архивированием результатов.

Что важно знать заранее

Микроскоп работает исключительно в отражённом свете и требует образцов с подготовленной плоской поверхностью. Подготовка металлографических шлифов — отдельная технологическая операция, требующая шлифовально-полировального оборудования, абразивных материалов, полировальных паст и травителей. Без соответствующей пробоподготовки наблюдение микроструктуры невозможно. Инвертированная схема означает, что образец устанавливается исследуемой поверхностью вниз — это требует контроля ориентации при загрузке. Рабочее расстояние объектива 40х составляет 0.5 мм, что требует осторожности при фокусировке на неровных или выступающих участках образца во избежание контакта фронтальной линзы с поверхностью. Цифровая камера в комплект не входит и приобретается отдельно — адаптер C-mount совместим с большинством окулярных камер стандарта C-mount. Прибор не предназначен для биологических исследований в проходящем свете и не заменяет биологический микроскоп.

Комплектация

• Основание со встроенным блоком питания и светодиодным осветителем — базовый модуль прибора.
• Штатив с зубчато-реечным механизмом фокусировки — несущая конструкция с коаксиальными рукоятками грубой и тонкой наводки, регулятором усилия и блокировкой.
• Тринокулярная визуальная насадка Зидентопфа с углом наклона 45° и регулировкой межзрачкового расстояния 55–75 мм — для бинокулярного наблюдения и подключения камеры.
• Канал визуализации с адаптером C-mount — встроен в насадку для установки цифровых камер.
• Револьверное устройство на 4 объектива — установлено на визуальной насадке.
• Объективы планахроматы Plan 4х/0.10 (WD 9 мм), Plan 10х/0.25 (WD 7 мм), Plan 20х/0.40 (WD 2.5 мм), Plan 40х/0.65 (WD 0.5 мм) — полный набор для диапазона увеличений 40х–500х, парфокальны.
• Окуляры широкопольные WF 10х/18 (2 шт.), WF 12.5х/14 (2 шт.) и WF 10х/18 со шкалой — с вынесенным зрачком для работы в очках, измерительный окуляр для определения размеров элементов структуры.
• Светофильтры Ø32 мм: голубой, зелёный, жёлтый, матовый, нейтральный серый — для контрастирования структуры и коррекции освещения.
• Двухкоординатный предметный столик 180×165 мм с диапазоном перемещения 30×30 мм — коаксиальные рукоятки управления по осям X и Y.
• Вкладыши круглые Ø68 мм с отверстиями Ø15 мм и Ø25 мм — для фиксации цилиндрических образцов.
• Пружинные прижимы (2 шт.) — для объектов высотой 5–25 мм.
• Полевая и апертурная ирисовые диафрагмы — встроены в коллектор и конденсор, апертурная с центрировочными винтами для настройки по Кёлеру.
• Сетевой кабель, плавкие вставки (2 шт.), пылезащитный чехол, руководство по эксплуатации.

Комплект содержит всё необходимое для начала работы при наличии подготовленных образцов. Цифровую камеру для документирования приобретают отдельно. Расходные материалы для пробоподготовки — абразивы, пасты, травители — в комплект не входят.

Рекомендуемые аксессуары

Цифровая окулярная камера стандарта C-mount для фото- и видеофиксации микроструктуры с возможностью измерений в специализированном программном обеспечении. Иммерсионное масло для объектива 40х — повышает числовую апертуру и разрешение при исследовании мелких деталей, хотя данный объектив рассчитан на работу без иммерсии. Калибровочный объект-микрометр для аттестации измерительного окуляра и камеры. Дополнительные объективы с большей апертурой или специальными покрытиями — если требуется расширение возможностей системы. Набор нейтральных светофильтров различной плотности — для точной регулировки освещённости при работе с образцами разной отражающей способности.

Итог

Микромед МЕТ С — специализированный металлографический микроскоп инвертированной схемы для исследования непрозрачных материалов в отражённом свете. Планахроматическая оптика, освещение по Кёлеру, координатный столик и прецизионная фокусировка обеспечивают качество изображения и точность, необходимые для контроля микроструктуры металлов, сплавов и материалов в промышленных и учебных лабораториях. Инвертированная конструкция с усиленным столиком позволяет работать с крупными и тяжёлыми образцами. Тринокулярная насадка с адаптером C-mount готова к интеграции с цифровыми системами документирования и анализа.
