Микроскоп Микромед МЕТ 1 LED

Код товара: 31964
1 из 13
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Микроскоп Микромед МЕТ 1 LED
Тринокулярный микроскоп для исследований в обычном и поляризованном свете. Освещение отраженным и проходящим светом по Кёлеру. Схема «бесконечность». Металлографические объективы планахроматы. Увеличение от 50х до 800х, с дополнительной оптикой от 25х до 1600х. Револьвер на 5 объективов.
  • Характеристики:
  • Основные характеристики:
  • Бренд: Микромед
  • Тип микроскопа: металлографический
  • Назначение микроскопа: лабораторные
  • Конструкция: прямая
  • Метод исследования: светлое поле, поляризация
  • Оптика:
  • Коррекция оптики: на бесконечность (∞)
  • Увеличение, крат: 50–800
  • Объективы: 5×/0.12, 10×/0.25, 20×/0.40, 50×/0.70, 80×/0.80
  • Окуляры: WF 10×/22, WF 10×/20 Cross
  • Диоптрийная коррекция окуляров, D: На левом тубусе ±5 дптр
  • Конденсор: Аббе, N.A. = 0.90/1.25OIL, иммерсионный, центрируемый
  • Посадочный диаметр окуляров, мм: 30.0 мм
  • Поляризатор: Выдвижной с вращением на 360⁰
  • Окуляры дополнительно: WF 5×/18, WF 16×/13 Plan
  • Объективы дополнительно: 100×/0.80
  • Увеличение с дополнительной оптикой: 25х - 1600х
  • Парфокальная высота: 45 мм
  • Коррекция: Бесконечность, рассчитаны на работу без покровного стекла
  • Величина выноса зрачка: 20 мм
  • Визуальная насадка:
  • Система наблюдения: тринокулярная
  • Угол наклона окулярной насадки: 30⁰
  • Межзрачковое расстояние, мм: 50... 75 мм
  • Деление светового потока: 20:80
  • Собственное увеличение насадки: 1х
  • Диоптрийная коррекция, дптр: На левом тубусе ±5 дптр
  • Подсветка:
  • Подсветка: светодиодная
  • Расположение подсветки: комбинированная
  • Регулировка яркости: Бесступенчатая 0…100% С внешнего контроллера 0…100%
  • Осветительная система: Светодиод 5 Вт Светодиод 5 Вт
  • Апертурная диафрагма: Регулируемая ирисовая Регулируемая ирисовая
  • Полевая диафрагма: Регулируемая ирисовая Регулируемая ирисовая
  • Особенность: Светодиод и конденсор в вынесенном фонаре
  • Регулировка конденсора по высоте: 21 мм
  • Схема: Кёлера с прямой подсветкой через объектив
  • Механика и предметный столик:
  • Револьверное устройство: на 5 объективов, повернуто "от наблюдателя"
  • Предметный столик: 156×138 мм
  • Диапазон перемещения препарата, мм: 76 - 54мм
  • Управление перемещением препарата: коаксиальный привод X-Y
  • Фокусировка: коаксиальная, грубая и точная
  • Ход тонкой фокусировки, мм/оборот: 0.1 мм/оборот
  • Цена деления тонкой фокусировки: 1 мкм
  • Ограничитель хода фокусировки: Есть
  • Вставки в предметный столик: Прозрачная Ø80 мм
  • Диапазон перемещения: 24 мм
  • Регулировка усилия фокусировки: есть
  • Грубая и тонкая фокусировка: Коаксиальные рукоятки с обеих сторон штатива
  • Препаратоводитель: Накладной со шкалами и нониусами
  • Камера и экран:
  • Наличие камеры: нет
  • Наличие экрана: нет
  • Оптический адаптер: 0.65х в комплекте
  • Питание:
  • Параметры питания: Сеть переменного тока 100...240В / 50...60Гц
  • Масса микроскопа с блоком питания: 12.7 кг
  • Комплектация:
  • Светофильтры: Встроенные B, G, Y, ND, переключаемые
  • Светофильтры / анализатор: Накладные Ø38 мм
  • Габариты и условия эксплуатации:
  • Диапазон рабочих температур, °С: 5... 40⁰С
  • Рабочий диапазон относительной влажности: 20–90%
  • Размеры микроскопа: Г×В×Ш: 510×515×205 мм
  • Вес в упаковке: 17 кг
  • Размер упаковки: 60 × 50 × 50 см
  • Дополнительные характеристики:
  • Дополнительные устройства: Слот для слайдеров в конденсоре
Все характеристики
Нет в наличии
180 570 ₽

Сообщить о поступлении
Сообщить о поступлении товара
Ваша просьба принята!

Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты
Ваш E-Mail
Актуальность
- обязательно к заполнению
Проверка...

Доставка курьером по Москве

1 - 2 дня, от 300 руб.

Пункты выдачи СДЭК по РФ

Через 2 дня или позже, от 200 рублей

Доставка почтой по РФ

Через 3 дня или позже, от 300 руб.

Микроскоп Микромед МЕТ 1 LED — металлографический прибор с поляризацией и двойной системой освещения Кёлера

Микромед МЕТ 1 LED — исследовательский металлографический микроскоп прямой конструкции с комбинированным освещением проходящим и отражённым светом. Прибор построен на оптической схеме бесконечности с металлографическими планахроматическими объективами, обеспечивает увеличение от 50× до 800× в базовой комплектации и позволяет работать как с непрозрачными шлифами металлов и сплавов, так и с прозрачными петрографическими препаратами. Ключевая особенность модели — полный комплект для поляризационных исследований, встроенный в конструкцию осветителя отражённого света и устанавливаемый в канал проходящего света.

Метод наблюдения и что он даёт

Освещение отражённым светом через объектив

Модуль отражённого света построен по схеме Кёлера с прямой подачей через объектив. Светодиодный осветитель мощностью 5 Вт направляет свет строго по нормали к поверхности образца, что критично для корректного анализа структуры металлических шлифов. Система включает центрируемые апертурную и полевую ирисовые диафрагмы, встроенные светофильтры B, G, Y, ND с переключением без извлечения слайдеров. Такая конфигурация обеспечивает равномерное освещение и высокий контраст при исследовании непрозрачных образцов — полированных шлифов, протравленных поверхностей, структуры сплавов.

Освещение проходящим светом для прозрачных препаратов

Встроенный осветитель проходящего света со светодиодом 5 Вт работает через центрируемый иммерсионный конденсор Аббе с числовой апертурой NA=0.90 в сухом режиме и 1.25 с масляной иммерсией. Конденсор регулируется по высоте в пределах 21 мм, что позволяет точно настраивать освещение по Кёлеру для каждого объектива. Конденсор имеет съёмную конструкцию и слот для установки дополнительных слайдеров — упрощённых методов тёмного поля и фазового контраста. Эта система ориентирована на работу с тонкими прозрачными срезами минералов, кристаллов, петрографическими препаратами.

Поляризация для анализа двойного лучепреломления

Микроскоп позволяет проводить исследования методом простой поляризации в обоих режимах освещения. Для отражённого света используется выдвижной слайдер с поворотным на 360° поляризатором и слайдер с неподвижным анализатором, устанавливаемые в слоты модуля осветителя. Для проходящего света поляризатор в оправе Ø38 мм устанавливается на осветитель Кёлера, анализатор встроен в оптический тракт. Вращение поляризатора позволяет устанавливать скрещенное или параллельное положение плоскостей поляризации. Метод применяется для выявления двойного лучепреломления в кристаллах, исследования остаточных напряжений в материалах, контроля качества полупроводниковых структур.

Точность и повторяемость

Микроскоп оборудован механическим предметным столиком размером 156×138 мм с накладным препаратоводителем. Коаксиальный привод X-Y обеспечивает перемещение препарата в диапазоне 76×54 мм, движение реализовано через зубчато-реечный механизм с направляющими на шариках и демпфированием. Столик имеет шкалы с ценой деления 1 мм и нониусы, повышающие точность позиционирования до 0.1 мм — это позволяет возвращаться к одной и той же области образца по координатам. Рабочая поверхность столика защищена керамическим покрытием, устойчивым к повреждениям при работе с твёрдыми шлифами.

Фокусировка выполняется перемещением предметного столика по высоте через коаксиальные рукоятки грубой и тонкой наводки с обеих сторон штатива. Зубчато-реечный механизм демпфирован, общий ход составляет 24 мм. Тонкая фокусировка имеет шаг 0.1 мм на оборот рукоятки, левая рукоятка оснащена шкалой с ценой деления 1 мкм. Регулятор усилия хода и ограничитель перемещения столика предотвращают самопроизвольное опускание и повреждение объектива при контакте с образцом. Такая конфигурация обеспечивает воспроизводимость фокусировки и точность при серийных измерениях.

Область применения

Микромед МЕТ 1 LED предназначен для металлографических, минералогических и кристаллографических исследований. В металлографии микроскоп применяется для контроля структуры сплавов, выявления дефектов, анализа зёренной структуры после термообработки, оценки фазового состава. В минералогии и петрографии — для изучения прозрачных шлифов горных пород, определения минералов по оптическим свойствам в поляризованном свете. В промышленности прибор используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений, структурного анализа полимеров. Микроскоп также применяется в учебных заведениях на профильных кафедрах материаловедения, геологии, кристаллографии.

Конструкция и технологии

Микроскоп построен на модульной платформе с оптической схемой бесконечности. В базовый комплект входит пять металлографических планахроматических объективов: 5×/0.12, 10×/0.25, 20×/0.40, 50×/0.70, 80×/0.80. Все объективы корригированы на бесконечность и рассчитаны на работу без покровного стекла (∞/0), что соответствует стандарту металлографической подготовки образцов. Планахроматическая коррекция обеспечивает резкое изображение по всему полю зрения и минимальные оптические искажения. Многослойное просветление оптических поверхностей снижает рассеивание света и повышает контраст.

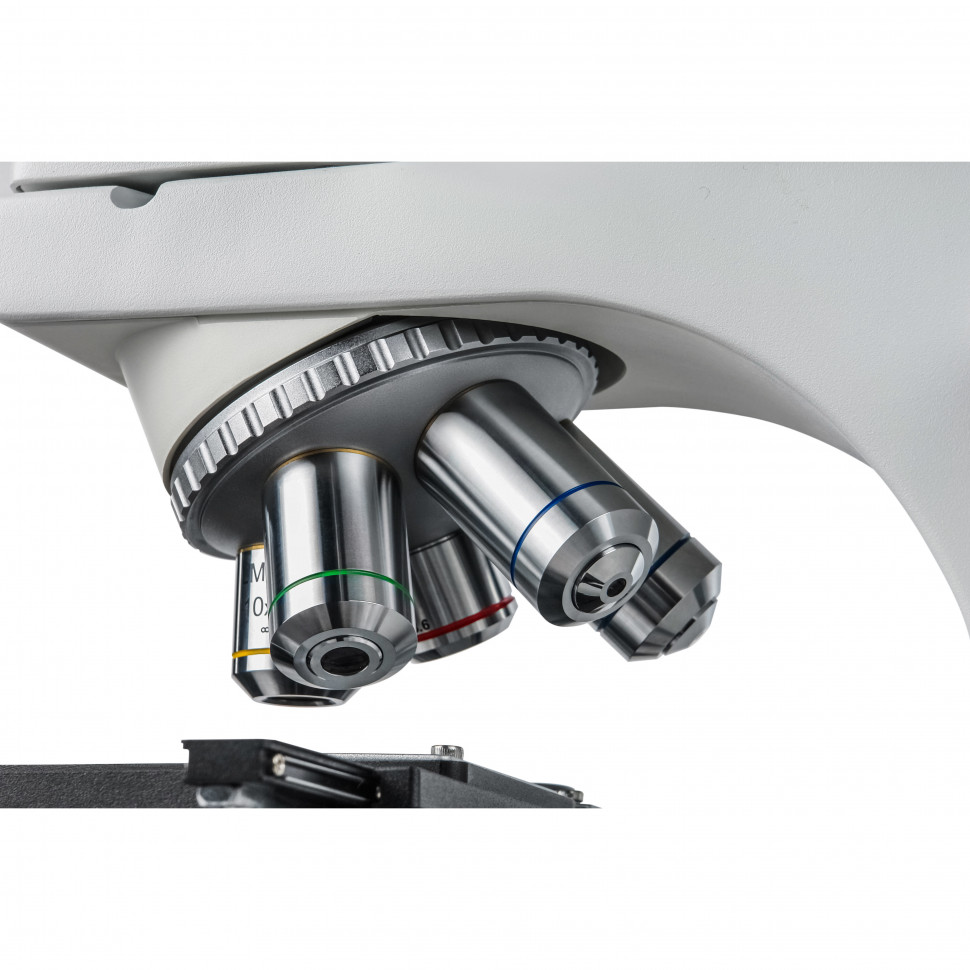

Револьверное устройство на пять позиций установлено на подшипнике и повёрнуто от наблюдателя — конструктивная особенность металлографических микроскопов прямого типа. Парфокальная высота 45 мм обеспечивает минимальную перефокусировку при смене объективов. Тринокулярная насадка Зидентопфа поворачивается на 360° и имеет наклон окулярных тубусов 30°. Деление светового потока 20:80 направляет 80% света в окуляры, 20% — в канал для камеры. В комплекте — адаптер C-mount 0.65× для установки камер с сенсором до 2/3 дюйма. Насадка обеспечивает постоянное визирование в окуляры параллельно с выводом изображения на камеру без переключения потока.

В комплект входят три окуляра широкого поля с удалённым выходным зрачком: два окуляра WF 10×/22 и один фокусируемый окуляр WF 10×/20 Cross со шкалой. Вынос зрачка 20 мм позволяет работать в очках. Регулировка межзрачкового расстояния — 50–75 мм, диоптрийная коррекция на левом тубусе ±5 диоптрий. Увеличение микроскопа в стандартной комплектации — от 50× до 800×, с дополнительными окулярами (WF 5×, WF 16×) и объективом 100×/0.80 диапазон расширяется до 25×–1600×.

Регулировка яркости обоих источников света выполняется бесступенчато в диапазоне 0–100% с внешнего контроллера. Контроллер позволяет выставлять яркость с точностью до 0.5%. Питание — сеть переменного тока 100–240 В / 50–60 Гц.

Кому подойдёт

Микроскоп ориентирован на лаборатории металлографического контроля, геологические и минералогические службы, материаловедческие центры, НИИ и КБ, работающие с анализом структуры материалов. Прибор подходит для специалистов, которым требуется сочетание металлографических исследований непрозрачных шлифов с петрографическим анализом прозрачных препаратов в одном инструменте. Наличие поляризации делает микроскоп универсальным для задач, связанных с выявлением двойного лучепреломления, оптической анизотропии, остаточных напряжений.

Модель также подходит для учебных заведений, где ведётся подготовка по специальностям материаловедение, металлургия, геология — при условии, что преподаватели и студенты имеют опыт работы с исследовательским оборудованием и освещением Кёлера. Прибор требует квалифицированной настройки обеих осветительных систем для реализации заявленных характеристик.

Что важно знать заранее

Металлографические объективы Микромед МЕТ 1 LED рассчитаны на работу без покровного стекла. Стандартные биологические препараты с покровными стёклами толщиной 0.17 мм приведут к сферической аберрации и потере резкости. Для корректной работы с такими препаратами потребуются поляризационные объективы серии POL, рассчитанные на покровное стекло (∞/0.17) — они доступны по дополнительному заказу.

Прямая конструкция микроскопа предполагает размещение образца на предметном столике снизу от объектива. Это накладывает ограничения на массу и размер исследуемых объектов. Для работы с массивными образцами или культуральными сосудами инвертированная схема была бы предпочтительнее, но данная модель имеет прямую компоновку.

Освещение Кёлера требует настройки для каждого объектива: центрирование конденсора, фокусировка полевой диафрагмы, установка апертурной диафрагмы в соответствии с числовой апертурой объектива. Без корректной настройки микроскоп не реализует заявленное разрешение и контраст.

Камера и программное обеспечение для документирования в комплект не входят. Адаптер C-mount 0.65× в комплекте позволяет устанавливать профессиональные камеры с посадочным стандартом C-mount и сенсором до 2/3 дюйма. Дополнительно доступны адаптеры 0.25×, 0.5×, 1× и адаптер для зеркальных камер Nikon DSLR.

Комплектация

  • Штатив — со встроенным осветителем проходящего света (светодиод 5 Вт), конденсором, револьверным устройством на 5 позиций и механизмом фокусировки.
  • Модуль осветителя отражённого света — со светодиодом 5 Вт, центрируемыми ирисовыми диафрагмами, встроенными светофильтрами B, G, Y, ND и слотами для поляризатора и анализатора.
  • Тринокулярная насадка Зидентопфа ICO Infinitive — поворотная на 360°, наклон тубусов 30°, деление светового потока 20:80.
  • Предметный столик механический 156×138 мм — с накладным препаратоводителем, коаксиальным приводом X-Y, перемещением 76×54 мм, шкалами и нониусами. Керамическое покрытие рабочей поверхности.

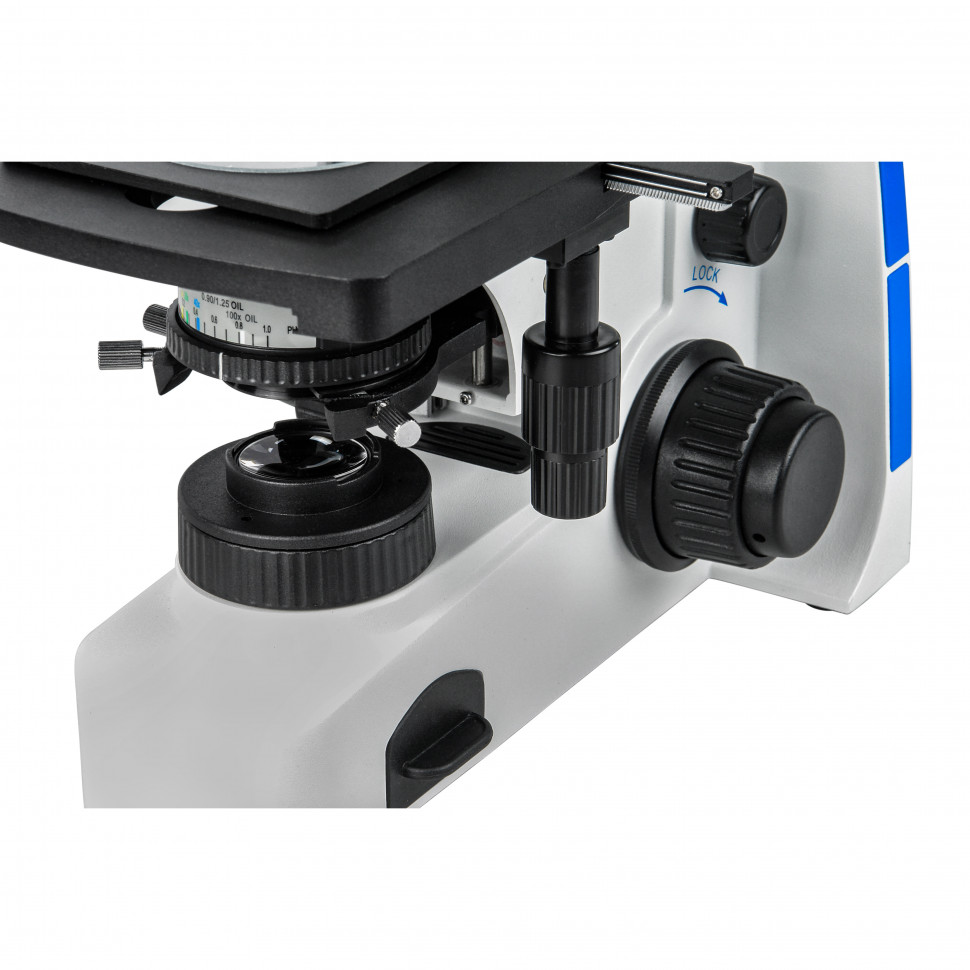

  • Конденсор Аббе центрируемый иммерсионный NA=0.90/1.25 — с регулировкой по высоте 21 мм, слотом для установки дополнительных слайдеров.
  • Объективы металлографические планахроматы LM PLAN — 5×/0.12, 10×/0.25, 20×/0.40, 50×/0.70, 80×/0.80, коррекция на бесконечность без покровного стекла (∞/0).
  • Окуляры широкого поля с удалённым зрачком — WF 10×/22 (2 шт.), WF 10×/20 Cross со шкалой (1 шт.).

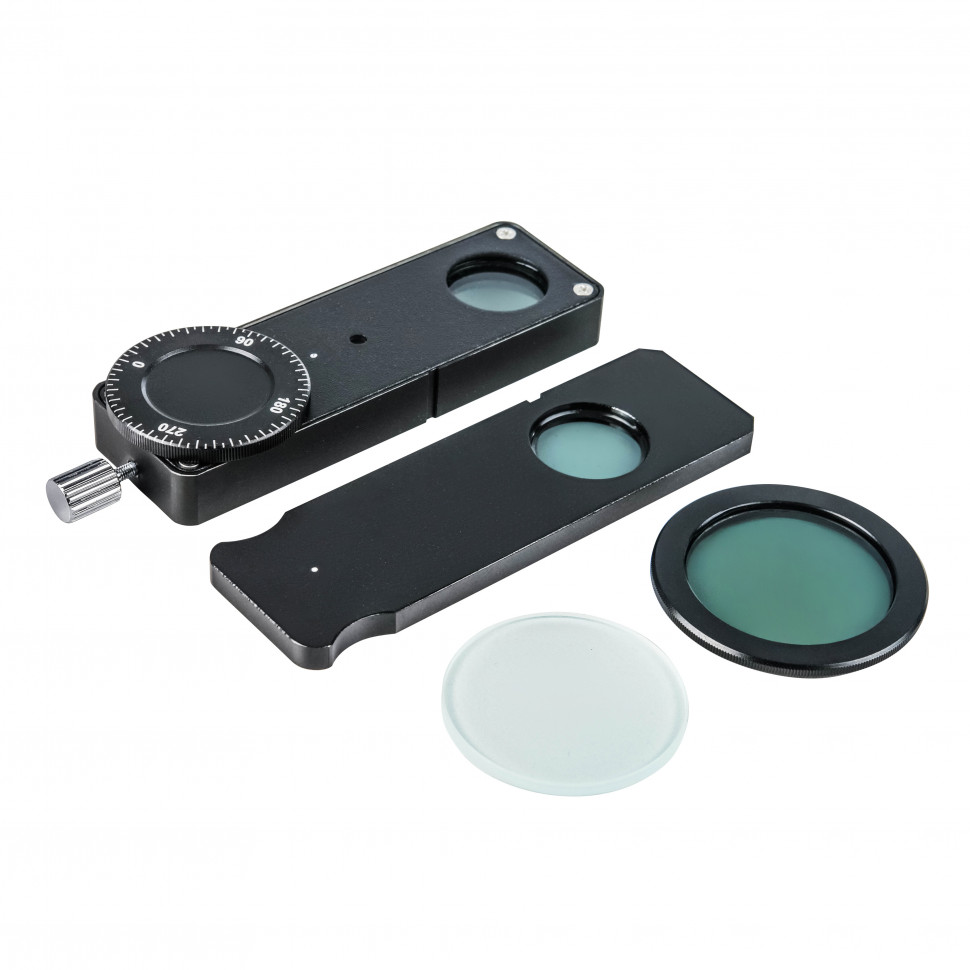

  • Комплект для поляризации — слайдер с поворотным на 360° поляризатором, слайдер с анализатором, поляризатор в оправе Ø38 мм для проходящего света.
  • Адаптер C-mount 0.65× — для установки камеры в тринокулярный канал.
  • Контроллер с кабелем и блоком питания — для бесступенчатой регулировки яркости обоих осветителей 0–100%.
  • Предметная вставка прозрачная Ø80 мм, светофильтр матовый Ø38 мм, адаптер сетевой 12 В / 2 А, кабель питания, пылезащитный чехол, ключи шестигранные 2 и 2.5 мм, отвёртка шестигранная 3 мм, запасной предохранитель 3.15 А/250 В, руководство по эксплуатации.

Комплект достаточен для начала работы в режимах светлого поля и поляризации с визуальным наблюдением. Для масляной иммерсии потребуется иммерсионное масло. Для документирования необходима камера с посадкой C-mount и соответствующее программное обеспечение. Для расширения методов контрастирования — слайдеры тёмного поля или фазово-контрастное устройство.

Рекомендуемые аксессуары

Иммерсионное масло — для работы конденсора на апертуре 1.25 и реализации максимального разрешения при увеличениях выше 500×.

Окулярная камера с ПО — для документирования результатов исследований, создания отчётов, измерений в программной среде. Посадка C-mount, совместимость с адаптером 0.65× из комплекта.

Слайдеры для методов контрастирования — слайдер тёмного поля или набор фазовых слайдеров для упрощённых методов. Полноценное фазово-контрастное устройство доступно по дополнительному заказу.

Поляризационные объективы серии POL — для работы с прозрачными препаратами под покровным стеклом, если требуется совмещать классическую петрографию с металлографией без компромисса в резкости.

Калибровочный слайд X-Y — для проверки точности координатного столика и окулярной шкалы.

Итог

Микромед МЕТ 1 LED — универсальная исследовательская платформа для металлографии, минералогии и материаловедения с полным набором для поляризационных исследований. Прибор совмещает высококачественную планахроматическую оптику бесконечности, двойную систему освещения Кёлера и прецизионную механику с координатным позиционированием. Модель подходит для лабораторий, где требуется воспроизводимость результатов, документирование и возможность расширения методов контрастирования.
