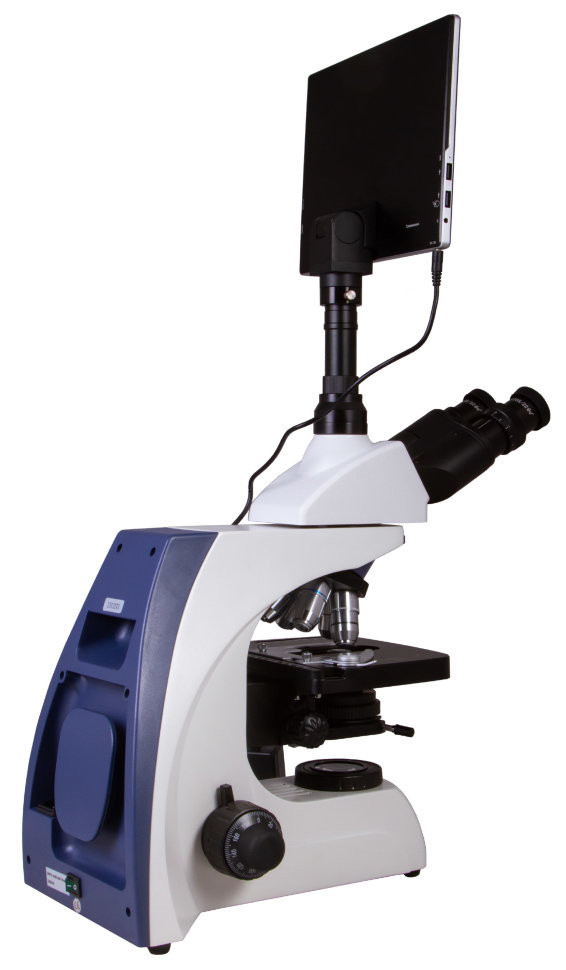

Микроскоп цифровой Levenhuk MED D30T LCD, тринокулярный

Levenhuk MED D30T LCD — лабораторный микроскоп с автономной цифровой камерой и медицинской сертификацией

Levenhuk MED D30T LCD — тринокулярный биологический микроскоп проходящего света с диапазоном увеличения 40–1000 крат, полупланахроматической оптикой, скорректированной на бесконечность, и комплектной цифровой камерой 5 Мпикс с сенсорным ЖК-экраном 9,4 дюйма на платформе Android. Прибор имеет регистрационное удостоверение Росздравнадзора, что позволяет применять его в медицинских и клинических лабораториях в соответствии с требованиями законодательства об обращении медицинских изделий. Конструкция предусматривает освещение по Кёлеру, конденсор Аббе с числовой апертурой 1,25 и механический препаратоводитель — решение для гематологии, цитологии, гистологии, микробиологии и научных исследований.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в светлом поле проходящего света — базовом методе для исследования окрашенных препаратов: мазков крови, гистологических срезов, бактериологических культур. Нижняя светодиодная подсветка 3 Вт с дополнительной линзой проходит через конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой. Конденсор с такой апертурой согласуется с иммерсионным объективом 100x, обеспечивая полное заполнение его входного зрачка и реализацию максимальной разрешающей способности системы. Освещение настраивается по методу Кёлера: коллектор в оптическом тракте и ирисовая диафрагма конденсора позволяют центрировать световой пучок и отсечь паразитное рассеяние, что даёт равномерную яркость по всему полю зрения без затенений по краям и повышает контраст изображения. В комплект входят три светофильтра — синий, зеленый, желтый, — которые используются для коррекции цветовой температуры и выделения структур с разным поглощением.

Точность и повторяемость

Механический двуслойный предметный столик размером 180×160 мм оснащён препаратоводителем с диапазоном перемещения 80×50 мм. Координаты задаются поворотом коаксиальных рукояток, что позволяет возвращаться к одному и тому же участку препарата при серийных измерениях или пересмотре образцов. Фокусировка выполняется коаксиальными ручками грубой (шаг 0,5 мм) и точной (шаг 0,002 мм) наводки с общим ходом 20 мм и зубчато-реечным механизмом — точность достаточна для работы на максимальном увеличении 1000 крат с иммерсионным объективом. Оптика скорректирована на бесконечность: параллельный пучок между объективом и тубусной линзой позволяет встраивать в оптический тракт дополнительные модули (например, поляризаторы — для них предусмотрен слот) без изменения фокусного расстояния и потери качества изображения. Это модульный подход профессиональной микроскопии.

Область применения

Наличие регистрационного удостоверения Росздравнадзора означает, что микроскоп прошёл процедуру государственной регистрации как медицинское изделие и может применяться в медицинских организациях и лабораториях для клинических исследований: анализа мазков крови, цитологических препаратов, микробиологических культур, гистологических срезов. Это требование распространяется на все приборы, используемые для диагностики и контроля здоровья человека. Кроме того, микроскоп подходит для биологических и научных лабораторий, учебных заведений медицинского и биологического профиля, где требуется сочетание высокого качества изображения и цифровой фиксации результатов.

Конструкция и технологии

Тринокулярная насадка с делителем светового потока распределяет свет между визуальной частью (бинокулярный тубус с углом наклона 30° и межзрачковым расстоянием 48–75 мм) и вертикальной трубкой диаметром 23,2 мм для цифровой камеры. Это позволяет одновременно вести визуальное наблюдение через окуляры и передавать изображение на экран камеры без переключения. Насадка поворачивается вокруг оси на 360°, что удобно при групповой работе или обучении. Визуальная часть имеет диоптрийную коррекцию ±5 диоптрий на каждый окуляр.

Оптическая система построена на пяти полупланахроматических объективах, скорректированных на бесконечность: 4x, 10x, 40x, 60x, 100x (иммерсионный). Полупланахроматическая коррекция выравнивает изображение по полю зрения — центр и периферия остаются резкими одновременно, что важно при поиске и подсчёте структур на большой площади препарата. Объективы 40x, 60x и 100x защищены пружинящими оправами — при случайном ударе о препарат оправа утопает внутрь, предохраняя линзу и предметное стекло от повреждения. Иммерсионный объектив 100x работает с маслом (флакон входит в комплект), которое заполняет зазор между фронтальной линзой и покровным стеклом, устраняя потери света на границах разных сред и реализуя максимальное увеличение системы. Окуляры широкопольные WF10x/22 мм дают итоговое увеличение от 40 до 1000 крат в зависимости от выбранного объектива. Все стёкла окуляров и объективов имеют антигрибковое покрытие — защиту от биологического повреждения во влажных условиях лаборатории.

Цифровая камера оснащена сенсором 1/2,5 дюйма с разрешением 5 мегапикселей (максимальное разрешение изображения 2048×1536 пикселей) и размером пикселя 2,2×2,2 мкм. Чувствительность сенсора составляет 0,53 вольта на люкс-секунду на длине волны 550 нм. Камера работает под управлением операционной системы Android 5.1 и имеет встроенную память 4 ГБ, что позволяет сохранять фотографии (формат JPEG) и видеоролики (формат 3GP, разрешение до 1080p) без подключения к компьютеру. Кадровая частота видеозаписи составляет 15 кадров в секунду — достаточно для фиксации медленных процессов и статичных объектов, но недостаточно для наблюдения за быстрым движением микроорганизмов в реальном времени. ЖК-экран диагональю 9,4 дюйма сенсорный, цветной — управление параметрами съёмки (баланс белого, экспозиция, яркость, контрастность, резкость, насыщенность), калибровка камеры с объективами, измерения объектов и анализ частиц выполняются касаниями на экране без необходимости подключения компьютера. Камера имеет выходы USB 2.0 (два порта), microHDMI, Wi-Fi и слот для карт памяти microSD объёмом до 32 ГБ. Это позволяет подключать внешний монитор или телевизор, флеш-накопители, компьютерную мышь, клавиатуру, а также передавать файлы по беспроводной сети. Питание камеры — от отдельного сетевого адаптера 12 В/2 А.

Корпус микроскопа металлический. Фокусировочный механизм коаксиальный, с зубчато-реечной передачей, обеспечивает плавность и стабильность при работе на больших увеличениях. Револьверное устройство рассчитано на пять объективов и имеет чёткую фиксацию положений. Подсветка светодиодная, с регулировкой яркости и питанием от сети переменного тока 100–240 В (универсальное напряжение).

Кому подойдет

Микроскоп ориентирован на специалистов медицинских и клинических лабораторий, где требуется соблюдение стандартов обращения медицинских изделий: лаборанты и врачи клинической диагностики, гематологи, цитологи, микробиологи, патоморфологи. Регистрационное удостоверение Росздравнадзора позволяет использовать прибор для диагностических исследований в рамках действующего законодательства. Подходит для научных лабораторий биологического и медицинского профиля, учебных центров подготовки медицинских специалистов, контрольно-аналитических служб предприятий фармацевтической и биотехнологической отраслей. Предполагается работа с готовыми окрашенными препаратами: фиксированными мазками, срезами тканей, бактериологическими культурами на предметных стёклах. Оператор должен владеть навыками настройки освещения по Кёлеру и работы с иммерсионными объективами — уровень сложности настройки указан производителем как «сложно».

Что важно знать заранее

Микроскоп работает в проходящем свете, что требует подготовки тонких прозрачных препаратов на предметных стёклах с покровными стёклами. Толстые или непрозрачные объекты исследовать невозможно. Для максимального увеличения 1000 крат необходимо применение иммерсионного масла с объективом 100x — масло наносится на покровное стекло, объектив погружается в каплю. После работы масло удаляется с фронтальной линзы объектива мягкой салфеткой, смоченной специальным очистителем или спиртом (не оставлять на ночь). Один флакон иммерсионного масла входит в комплект, дополнительные флаконы приобретаются отдельно.

Освещение по Кёлеру даёт наилучший результат, но требует последовательной настройки: выравнивание яркости по полю зрения, центрирование конденсора, закрытие полевой и апертурной диафрагм до оптимального значения для каждого объектива. Без этой настройки изображение теряет в контрасте и равномерности. В руководстве по эксплуатации должна быть описана процедура. Цифровая камера автономна и не требует установки драйверов, но её встроенная операционная система Android 5.1 относится к более ранним версиям — обновление системы может быть недоступно, совместимость с новыми приложениями ограничена встроенным ПО. Кадровая частота 15 fps достаточна для статичных и медленно меняющихся объектов, но быстрые процессы (например, подвижность сперматозоидов или жгутиковых простейших) будут выглядеть прерывисто.

Микроскоп метод контрастирования один — светлое поле. Фазовый контраст, тёмное поле, поляризация и флуоресценция не предусмотрены в базовой комплектации. Оптика скорректирована на бесконечность и допускает встраивание дополнительных модулей (есть слот для поляризатора), но эти компоненты приобретаются отдельно и требуют согласования с производителем.

Комплектация

• Стойка микроскопа с основанием — металлический корпус с предметным столиком, фокусировочным механизмом, конденсором и подсветкой
• Тринокулярная насадка — поворотная на 360°, с делителем светового потока, визуальная часть с углом наклона 30° и вертикальная трубка 23,2 мм для камеры
• Окуляры WF10x/22 мм (2 шт.) — широкопольные, с антигрибковым покрытием, для визуального наблюдения через бинокулярную насадку
• Объективы полупланахроматические, скорректированные на бесконечность: 4x, 10x, 40xs, 60xs, 100xs (масляный) — пять объективов с антигрибковым покрытием, три старших с пружинящими оправами, иммерсионный объектив для максимального увеличения
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой — система формирования освещения, согласованная с апертурой иммерсионного объектива
• Светофильтры: синий, зеленый, желтый — для коррекции цветовой температуры и выделения структур
• Флакон иммерсионного масла — для работы с объективом 100x
• Цифровая камера 5 Мпикс с ЖК-экраном — автономная камера на платформе Android 5.1 с сенсорным экраном 9,4 дюйма, встроенной памятью 4 ГБ и выходами USB 2.0 (2 шт.), microHDMI, Wi-Fi, слотом карты памяти TF
• Сетевой шнур для питания камеры — адаптер 12 В/2 А
• Сетевой шнур питания для микроскопа — подключение подсветки к сети 100–240 В
• Пылезащитный чехол — для хранения прибора
• Предохранитель (2 шт.) — запасные элементы защиты цепи питания
• Инструкция по эксплуатации и гарантийный талон

Комплект обеспечивает готовность к работе после распаковки. Дополнительно потребуются предметные и покровные стёкла, окрашенные препараты или реактивы для пробоподготовки. Иммерсионное масло расходуется и требует периодического пополнения. Карта памяти microSD для расширения объёма хранения снимков приобретается отдельно.

Рекомендуемые аксессуары

Иммерсионное масло — расходный материал для объектива 100x, один флакон входит в комплект, но при регулярной работе потребуется дополнительный запас. Предметные и покровные стёкла — для приготовления временных препаратов или подготовки образцов к исследованию. Карта памяти microSD объёмом до 32 ГБ — для расширения объёма хранения фотографий и видеозаписей при интенсивной съёмке. Набор для чистки оптики — специальные салфетки и очиститель для ухода за линзами объективов и окуляров, особенно для удаления иммерсионного масла. Готовые микропрепараты — наборы препаратов по гистологии, цитологии, микробиологии для обучения и контроля качества настройки микроскопа. Калибровочная линейка (объект-микрометр) — для калибровки измерительных функций цифровой камеры и проверки увеличения системы.

Итог

Levenhuk MED D30T LCD сочетает возможности лабораторного биологического микроскопа профессионального уровня с автономной цифровой системой на базе Android. Регистрационное удостоверение Росздравнадзора позволяет применять прибор в медицинских организациях для клинических исследований. Инфинити-корригированная полупланахроматическая оптика, конденсор Аббе с апертурой 1,25, освещение по Кёлеру, механический препаратоводитель и увеличение до 1000 крат с иммерсией обеспечивают качество изображения и повторяемость результатов. Тринокулярная насадка с делителем светового потока позволяет одновременно вести визуальное наблюдение и цифровую фиксацию. Камера с сенсорным экраном 9,4 дюйма, встроенной памятью, измерительными функциями и анализом частиц работает без подключения к компьютеру, что упрощает документирование и ускоряет рабочий процесс. Решение для гематологических, цитологических, гистологических, микробиологических лабораторий и научных учреждений, где требуется сочетание медицинской сертификации, качества оптики и гибкости цифровой фиксации.
