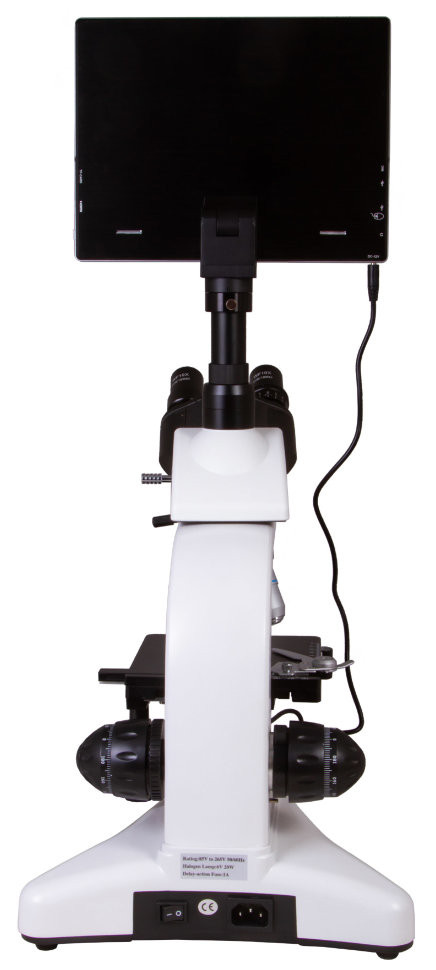

Микроскоп цифровой Levenhuk MED D25T LCD, тринокулярный

Levenhuk MED D25T LCD — лабораторный микроскоп с темным полем и встроенным сенсорным экраном

Levenhuk MED D25T LCD — биологический микроскоп профессионального уровня с увеличением от 40 до 1000 крат, планахроматической оптикой и двумя методами контрастирования. Прибор зарегистрирован Росздравнадзором как медицинское изделие и предназначен для работы в клинических лабораториях, медицинских центрах, научно-исследовательских институтах и учебных заведениях. Встроенная цифровая камера с 9,4-дюймовым сенсорным экраном на базе Android позволяет выводить изображение без подключения внешнего компьютера, документировать результаты исследований и проводить измерения непосредственно на экране.

Что можно увидеть и сделать на практике

Метод наблюдения и что он дает

Микроскоп работает в режиме светлого и темного поля. Светлое поле — базовый метод для исследования окрашенных гистологических срезов, мазков крови, бактериологических препаратов и других прозрачных образцов на предметных стеклах. Планахроматические объективы 4x, 10x, 40x и 100x с антигрибковым покрытием обеспечивают коррекцию хроматических аберраций и плоское поле зрения по большей части кадра, что критично при работе с протяженными препаратами и фотофиксации.

Темное поле реализовано через масляный конденсор, входящий в комплект. В этом режиме освещение подается под углом, превышающим апертуру объектива, и в поле зрения попадает только свет, рассеянный структурами образца. Неокрашенные объекты — клетки, бактерии, кристаллы — становятся яркими на темном фоне. Метод востребован в гемосканировании живой крови, где позволяет наблюдать форменные элементы, эритроциты, лейкоциты и тромбоциты без предварительного окрашивания и фиксации препарата. Для работы в темном поле требуется нанести каплю иммерсионного масла между конденсором и предметным стеклом — масло входит в комплект поставки.

Точность и повторяемость

Механический двухслойный предметный столик размером 140×140 мм оснащен препаратоводителем с диапазоном перемещения 75×50 мм. Это позволяет точно позиционировать препарат и возвращаться к нужному участку образца в ходе серийных измерений или при повторном исследовании. Коаксиальная фокусировка разделена на грубую (шаг 0,5 мм) и точную (шаг 0,002 мм), что обеспечивает плавную наводку резкости на больших увеличениях и при работе с иммерсионным объективом 100x.

Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой позволяет настраивать освещение по методу Кёлера. Эта процедура выравнивает яркость по полю зрения и повышает контраст изображения за счет устранения паразитной засветки. Кёлеровское освещение — стандарт для количественной микроскопии, микрофотографии и морфометрических исследований, где неравномерность фона искажает результаты измерений.

Область применения

Наличие регистрационного удостоверения Росздравнадзора означает, что микроскоп может применяться в медицинских учреждениях для клинической диагностики: исследования мазков крови, мочи, мокроты, биопсийного материала, бактериологических посевов. В научных лабораториях прибор подходит для цитологии, гистологии, паразитологии, микробиологии. Темное поле расширяает возможности в области гемосканирования — метода оценки морфологии клеток крови в нативном (неокрашенном) состоянии, востребованного в функциональной диагностике и нутрициологии. В образовательных учреждениях модель применима для подготовки специалистов медицинского и биологического профиля.

Конструкция и технологии

Тринокулярная насадка с делителем светового потока позволяет одновременно вести визуальное наблюдение через бинокулярную часть с наклоном 30° и получать изображение через третий тубус, в который установлена цифровая камера. Насадка поворачивается на 360°, что удобно при групповой работе или необходимости изменить положение экрана камеры. Межзрачковое расстояние регулируется в диапазоне 55–75 мм, окуляры WF10x имеют диоптрийную коррекцию ±5D на случай разницы в остроте зрения между глазами.

Цифровая камера с разрешением 5,1 мегапикселя оснащена сенсором 1/2,5 дюйма с размером пикселя 2,2×2,2 мкм. Изображение выводится на встроенный 9,4-дюймовый сенсорный экран и управляется через интерфейс Android 5.1. Камера автономна: имеет собственную встроенную память 4 ГБ, слот для карты памяти TF, выходы USB 2.0 (два порта), microHDMI и модуль Wi-Fi. Это позволяет записывать фото в формате JPG и видео в формате 3GP с разрешением 1080p, передавать материал на внешний монитор, телевизор или компьютер, подключать клавиатуру или другие USB-устройства. Программное обеспечение камеры поддерживает измерения объектов, анализ частиц, настройку яркости, контраста, баланса белого (автоматический и ручной) и контроля экспозиции. Кадровая частота составляет 15 кадров в секунду — достаточно для документирования статичных препаратов, но недостаточно для наблюдения быстрых динамических процессов в реальном времени.

Объективы 40x и 100x имеют пружинящие оправы, защищающие фронтальную линзу от повреждения при случайном контакте с препаратом. Объектив 100x предназначен для работы с иммерсионным маслом: масло наносится на покровное стекло препарата, объектив погружается в каплю, что увеличивает числовую апертуру системы и повышает разрешающую способность до предела, доступного в световой микроскопии. Револьверное устройство рассчитано на четыре объектива, все позиции заняты комплектными объективами.

Галогенная лампа мощностью 20 Вт (12 В) установлена в основании и обеспечивает проходящее освещение снизу. Яркость регулируется плавно. В держатель фильтра конденсора можно устанавливать светофильтры — синий, зеленый и желтый входят в комплект и применяются для коррекции цветовой температуры при фотосъемке или для повышения контраста при визуальном наблюдении определенных структур. Питание микроскопа и камеры осуществляется от сети 100–240 В через отдельные адаптеры.

Кому подойдет

Модель ориентирована на специалистов с опытом работы в микроскопии. Настройка освещения по Кёлеру, переход в режим темного поля с масляным конденсором, использование иммерсионного объектива требуют понимания оптической схемы прибора и навыков юстировки. Уровень сложности сборки и настройки обозначен производителем как «сложно» — это не учебный микроскоп для начинающих.

Прибор подойдет клиническим лабораториям, где требуется регистрация медицинского изделия и возможность документирования результатов исследований. Наличие встроенного экрана упрощает групповой просмотр препаратов и сокращает нагрузку на зрение при длительной работе — изображение выводится на экран, нет необходимости постоянно смотреть в окуляры. Цифровая камера с собственным ПО позволяет проводить измерения и анализ непосредственно на рабочем месте без подключения компьютера.

Модель востребована в центрах функциональной диагностики и нутрициологии, где практикуется гемосканирование живой крови методом темного поля. В научных лабораториях микроскоп применим для рутинных морфологических исследований, в вузах — для подготовки специалистов медицинского и биологического профиля на практических занятиях, где важна возможность коллективного просмотра и обсуждения препаратов на экране.

Что важно знать заранее

Работа в темном поле требует нанесения иммерсионного масла между конденсором и нижней поверхностью предметного стекла. После работы масло необходимо удалить с конденсора и стекла, иначе оно высохнет и затруднит последующую юстировку. Масляный конденсор темного поля устанавливается вместо стандартного конденсора Аббе — переход между методами требует времени и аккуратности.

Иммерсионный объектив 100x также требует масла — капля наносится на покровное стекло препарата, объектив погружается в масло. После работы фронтальную линзу объектива необходимо очистить специальной салфеткой и жидкостью для оптики. Оставленное масло загрязняет оптику и снижает качество изображения.

Цифровая камера имеет разрешение 5,1 мегапикселя и кадровую частоту 15 кадров в секунду. Этого достаточно для документирования и создания архива микрофотографий, но недостаточно для видеозаписи быстрых процессов или для получения изображений высокого разрешения для публикаций. Сенсорный экран на базе Android 5.1 предоставляет базовые возможности обработки и измерений, но для сложного анализа изображений может потребоваться передача материала на компьютер с профессиональным ПО.

Освещение по Кёлеру настраивается вручную и требует навыка. Процедура включает центрировку конденсора, настройку апертурной и полевой диафрагм, юстировку источника света. Без правильной настройки качество изображения и контраст будут ниже заявленных возможностей оптики.

Вес микроскопа в упаковке составляет 8,78 кг — это стационарный прибор, не предназначенный для частых перемещений. Металлический корпус обеспечивает устойчивость, но требует постоянного рабочего места.

Комплектация

• Стойка микроскопа с основанием — металлический корпус с установленными оптикой и механикой
• Тринокулярная насадка — поворотная на 360° с делителем светового потока
• Объективы планахроматические 4x, 10x, 40xs (пружинящий), 100xs (масляный, пружинящий) — с антигрибковым покрытием, установлены в револьверное устройство
• Окуляры широкопольные WF10x/18 мм (2 шт.) — с антигрибковым покрытием
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой и держателем фильтра, для работы в светлом поле
• Конденсор темного поля (масляный) — для гемосканирования и наблюдения неокрашенных объектов
• Светофильтры синий, зеленый, желтый — для коррекции цветовой температуры и повышения контраста
• Флакон с иммерсионным маслом — для работы с объективом 100x и конденсором темного поля
• Цифровая камера 5,1 Мпикс с ЖК-экраном 9,4 дюйма — сенсорный экран, Android 5.1, встроенная память 4 ГБ
• Сетевые шнуры питания — для микроскопа и камеры (отдельные адаптеры)
• Предохранители (2 шт.), пылезащитный чехол, инструкция и гарантийный талон

Комплект полный и готов к работе. Для старта потребуются предметные и покровные стекла, готовые или самостоятельно приготовленные препараты. Иммерсионное масло входит в комплект, но расходуется и требует периодического пополнения. Карта памяти TF для камеры приобретается отдельно, если встроенной памяти 4 ГБ недостаточно.

Рекомендуемые аксессуары

Для гистологических и цитологических исследований потребуются готовые окрашенные препараты или набор для приготовления временных препаратов: предметные и покровные стекла, красители, пипетки, препаровальные иглы. Для гемосканирования нужны чистые предметные стекла и одноразовые скарификаторы для забора капли крови.

Иммерсионное масло расходуется при работе с объективом 100x и конденсором темного поля. Рекомендуется приобрести дополнительный флакон масла и жидкость для очистки оптики — фронтальные линзы объективов и конденсоров требуют регулярного ухода.

Карта памяти формата TF (microSD) расширяет возможности хранения фото и видео на камере. Если планируется вывод изображения на внешний монитор, потребуется кабель microHDMI–HDMI.

Для калибровки измерений в программном обеспечении камеры используется объект-микрометр — стеклянная пластинка с нанесенной шкалой известного размера.

Итог

Levenhuk MED D25T LCD — профессиональный лабораторный микроскоп с регистрацией Росздравнадзора, планахроматической оптикой и двумя методами контрастирования. Встроенная цифровая камера с сенсорным экраном на базе Android позволяет документировать результаты, проводить измерения и выводить изображение для группового просмотра без внешнего компьютера. Темное поле и иммерсионный объектив 100x обеспечивают возможность гемосканирования живой крови и исследования микроструктур на пределе разрешения световой микроскопии. Модель ориентирована на клинические лаборатории, научные институты, медицинские центры и вузы, где требуется сочетание визуального наблюдения, цифровой фиксации и законодательно разрешенного применения прибора в медицинской практике.
