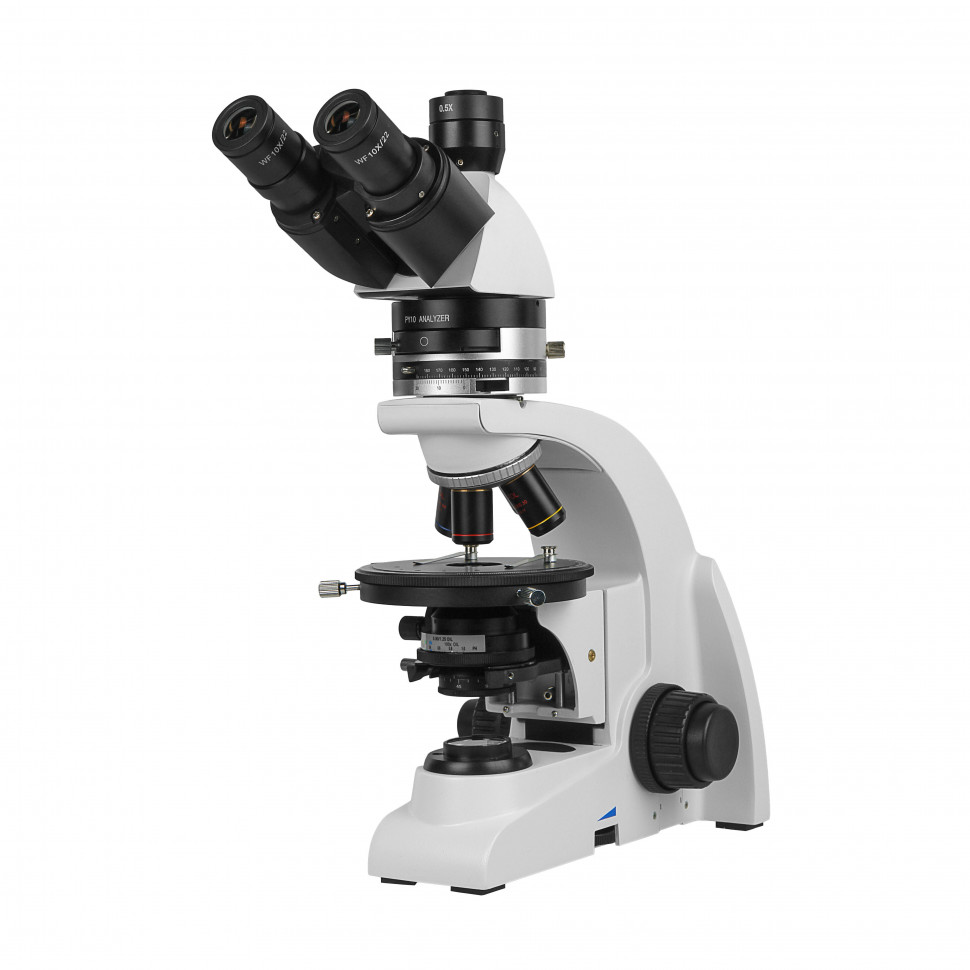

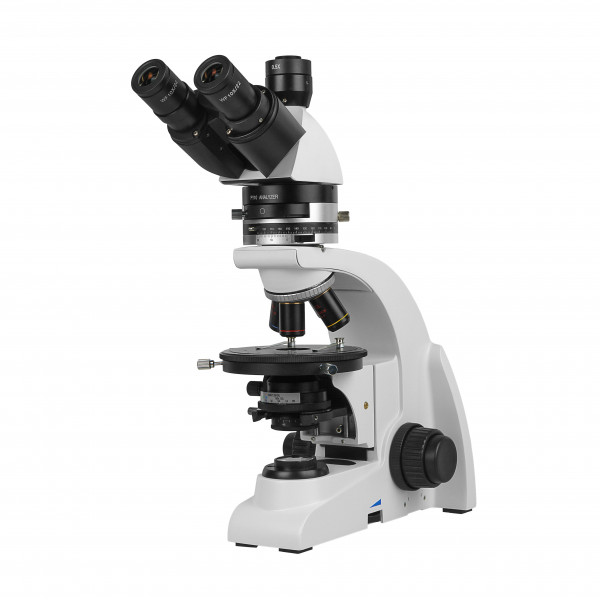

Микроскоп Микромед ПОЛАР 2 LED

Микромед ПОЛАР 2 LED — поляризационный микроскоп для петрографии и материаловедения

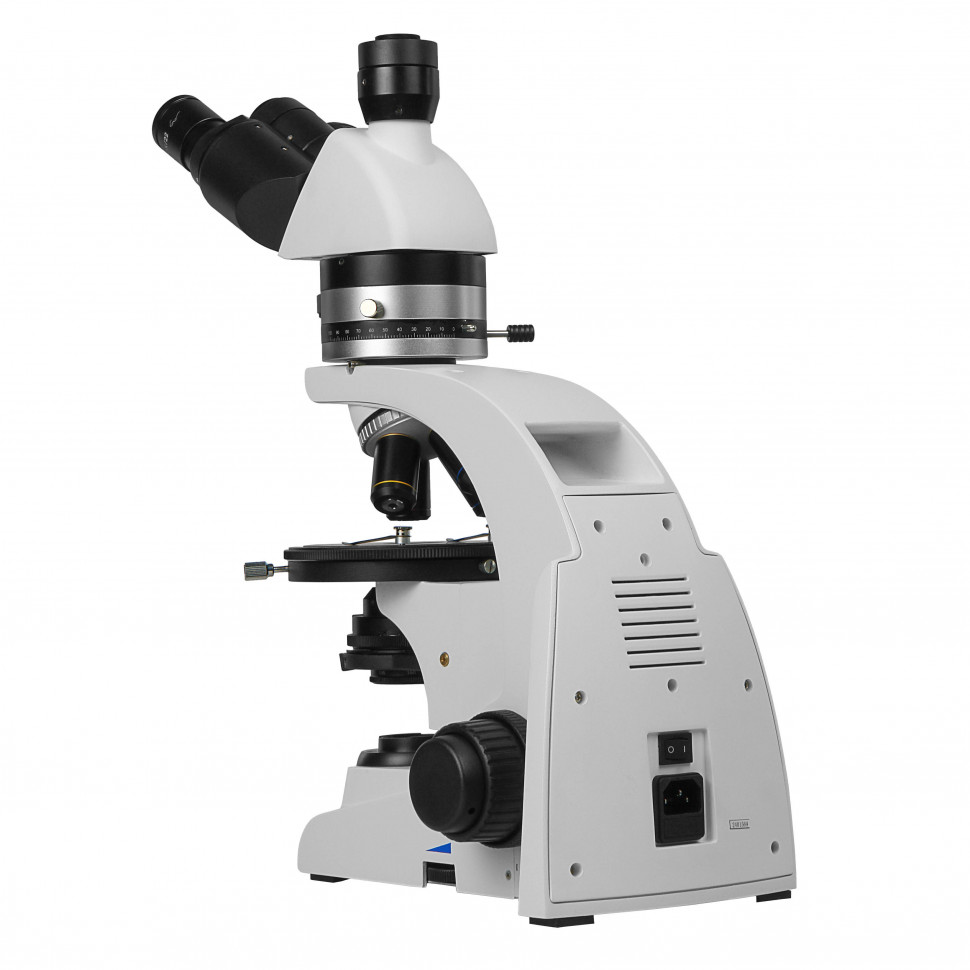

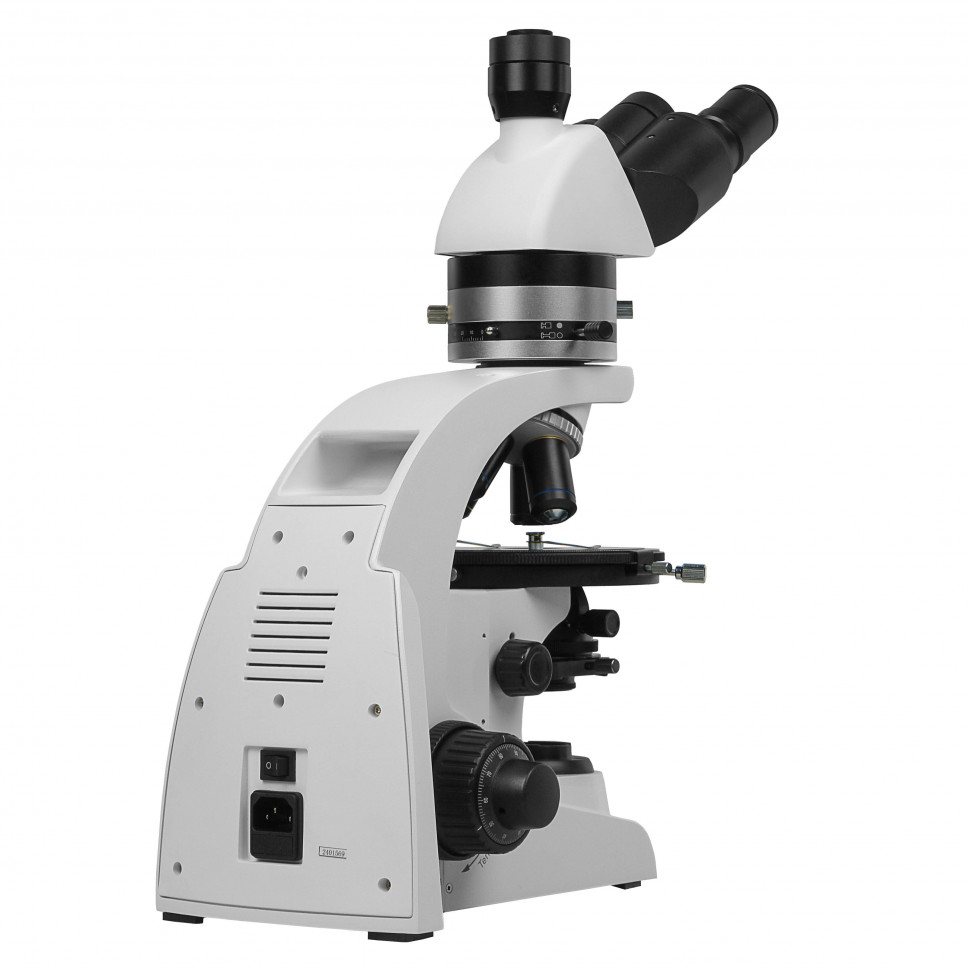

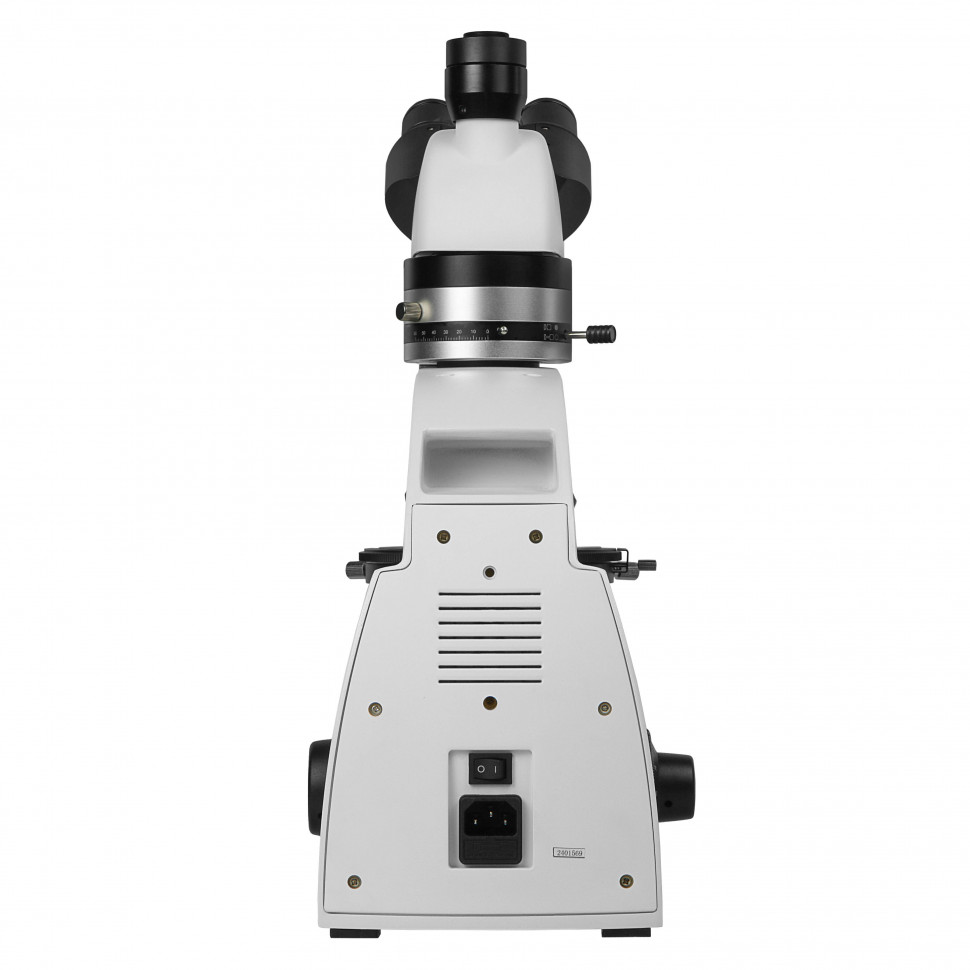

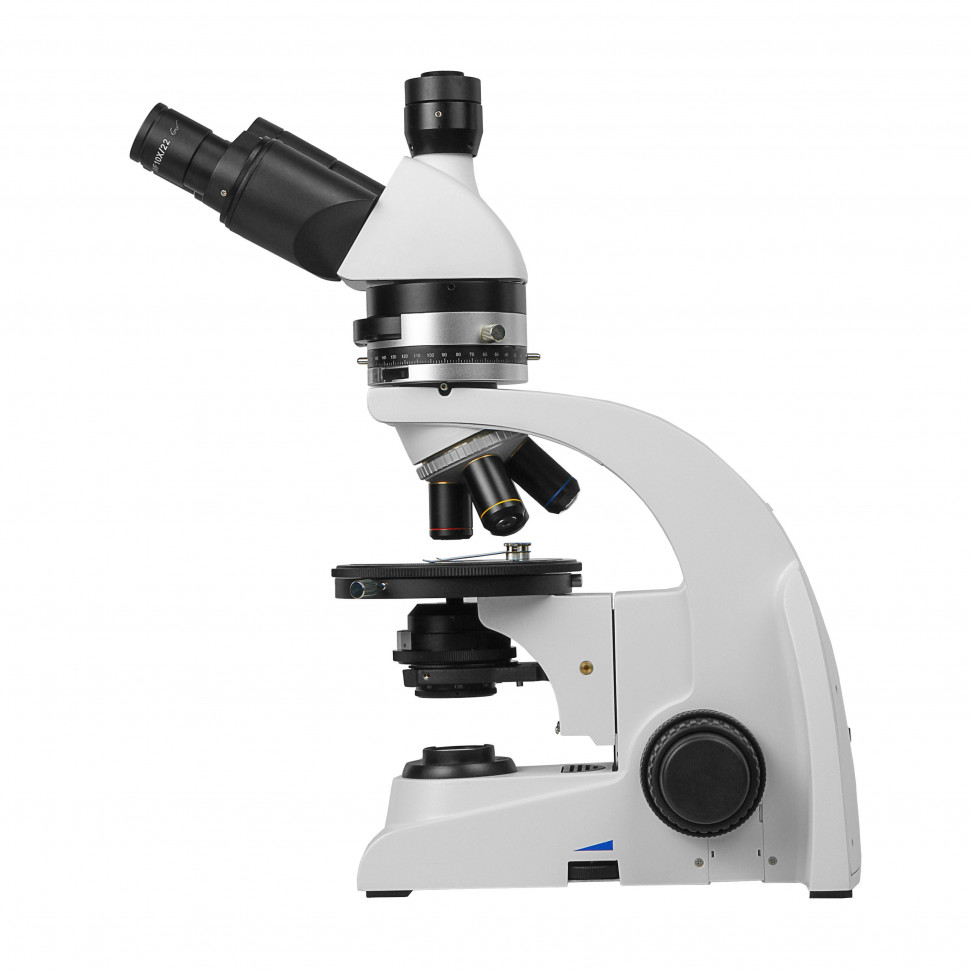

Микромед ПОЛАР 2 LED — лабораторный поляризационный микроскоп для количественных исследований анизотропных материалов в проходящем свете. Оптическая схема с коррекцией на бесконечность, специализированные поляризационные объективы 4x–60x, промежуточный тубус с линзой Бертрана для коноскопии и набор оптических компенсаторов в базовой комплектации. Вращающийся предметный столик с угловой шкалой и нониусом, прецизионная фокусировка с ценой деления 1 мкм. Увеличение 40x–600x, с дополнительной оптикой расширяется до 20x–1600x. Тринокулярная насадка с портом C-mount и постоянным визированием в окуляры.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в двух режимах: обычное светлое поле и поляризованный свет. В режиме поляризации поляризатор в конденсоре формирует плоскополяризованный свет, а выдвижной анализатор в промежуточном тубусе устанавливается в скрещенное или параллельное положение. В скрещенных поляризаторах изотропные вещества выглядят чёрными, а анизотропные материалы с двойным лучепреломлением светятся цветными интерференционными окрасками — это позволяет идентифицировать минералы, волокна, кристаллы, полимеры, определять их ориентацию и оптические свойства без окрашивания. Поляризатор поворачивается на 360⁰, анализатор — на 180⁰, что даёт возможность не только работать со скрещенными поляризаторами, но и поворачивать плоскость поляризации для точного определения угла угасания кристаллов.

Для коноскопических исследований в промежуточный тубус встроена переключаемая линза Бертрана с механизмом фокусировки. Линза проецирует заднюю фокальную плоскость объектива в окуляр, формируя интерференционную фигуру — коноскопическую картину образца в сходящихся лучах. По виду фигуры определяются оптический знак кристалла, оптическая ось, тип симметрии, двуосность или одноосность минерала. Это ключевой метод диагностики в петрографии и кристаллооптике, недоступный на обычных биологических микроскопах.

В комплект входят три оптических компенсатора в формате слайдеров: пластинки 1/4λ (137 нм) и λ (530 нм, кварцевая пластинка чувствительного оттенка) и кварцевый клин 4λ. Компенсаторы вводятся в слот промежуточного тубуса и компенсируют оптическую разность хода анизотропного образца, что позволяет количественно измерять величину двойного лучепреломления, определять оптический знак минерала и различать минералы с близкими интерференционными окрасками. Клин даёт непрерывный диапазон компенсации для точных измерений толстых или сильно двулучепреломляющих образцов.

Точность и повторяемость

Круглый предметный столик диаметром 140 мм вращается на 360⁰ и оснащён круговой шкалой с ценой деления 1⁰ и нониусом. Это позволяет точно устанавливать угловое положение образца для измерения углов угасания, оптической ориентации кристаллов, осей индикатрис. Столик центрируется в пределах ±3 мм — после центрировки образец остаётся в поле зрения при вращении столика, что критично для количественной работы в поляризованном свете.

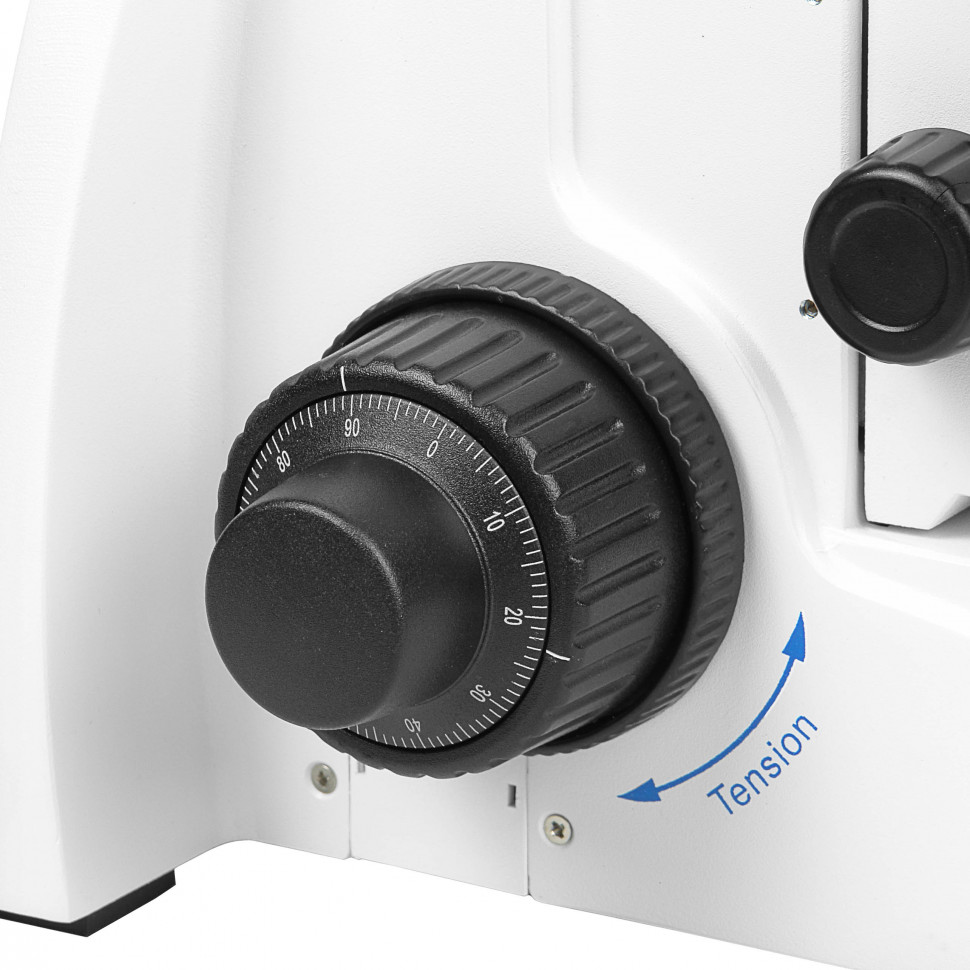

Механизм фокусировки — зубчато-реечный с демпфированием, коаксиальные рукоятки грубой и тонкой наводки с обеих сторон штатива. Цена деления тонкой фокусировки 1 мкм, за один оборот столик перемещается на 0.1 мм. Ход фокусировки 15 мм. Конструкция с регулировкой усилия исключает самопроизвольное опускание столика и обеспечивает повторяемость фокуса при серийных измерениях. Парфокальная высота объективов 45 мм по стандарту DIN — при смене объектива сохраняется фокус в пределах хода тонкой фокусировки.

Область применения

Микромед ПОЛАР 2 LED применяется в минералогии и петрографии для диагностики минералов в шлифах горных пород, в кристаллографии для изучения оптических свойств и симметрии кристаллов, в материаловедении для исследования анизотропии полимеров, волокон, жидких кристаллов, плёнок. В промышленности инструмент используется для контроля качества полупроводниковых материалов, выявления остаточных механических напряжений в стекле и полимерах, анализа примесей в растворах. В криминалистике метод применяется для идентификации волокон, осколков стекла, лакокрасочных частиц. В биологии поляризационная микроскопия выявляет упорядоченные структуры — коллагеновые волокна, крахмальные зёрна, кристаллы в тканях.

Конструкция и технологии

Микроскоп построен по оптической схеме с коррекцией на бесконечность. Лучи между объективом и окуляром идут параллельным пучком, что позволяет встраивать в оптический путь промежуточные модули — в данной модели это промежуточный тубус с анализатором, линзой Бертрана и слотами для компенсаторов — без внесения аберраций и потери качества изображения. Это ключевое отличие от микроскопов с конечной оптикой, где любая вставка в тубус нарушает коррекцию.

В базовую комплектацию входят четыре специализированных поляризационных объектива SP POL с коррекцией на бесконечность и покровное стекло 0.17 мм: 4x/0.13, 10x/0.30, 40x/0.70 и 60x/0.80. Объективы 40x и 60x подпружинены для защиты от повреждения при контакте с препаратом. Оптика имеет антигрибковое покрытие. Числовая апертура объективов увеличивается с кратностью, что определяет разрешающую способность: объектив 60x/0.80 в сочетании с иммерсионным конденсором Аббе (NA 0.90 в сухой системе) обеспечивает разрешение порядка 0.4 мкм в зелёном свете. Для работы с дополнительным иммерсионным объективом 100x/1.25 конденсор заполняется иммерсионным маслом, при этом его числовая апертура возрастает до 1.25, согласуясь с апертурой объектива.

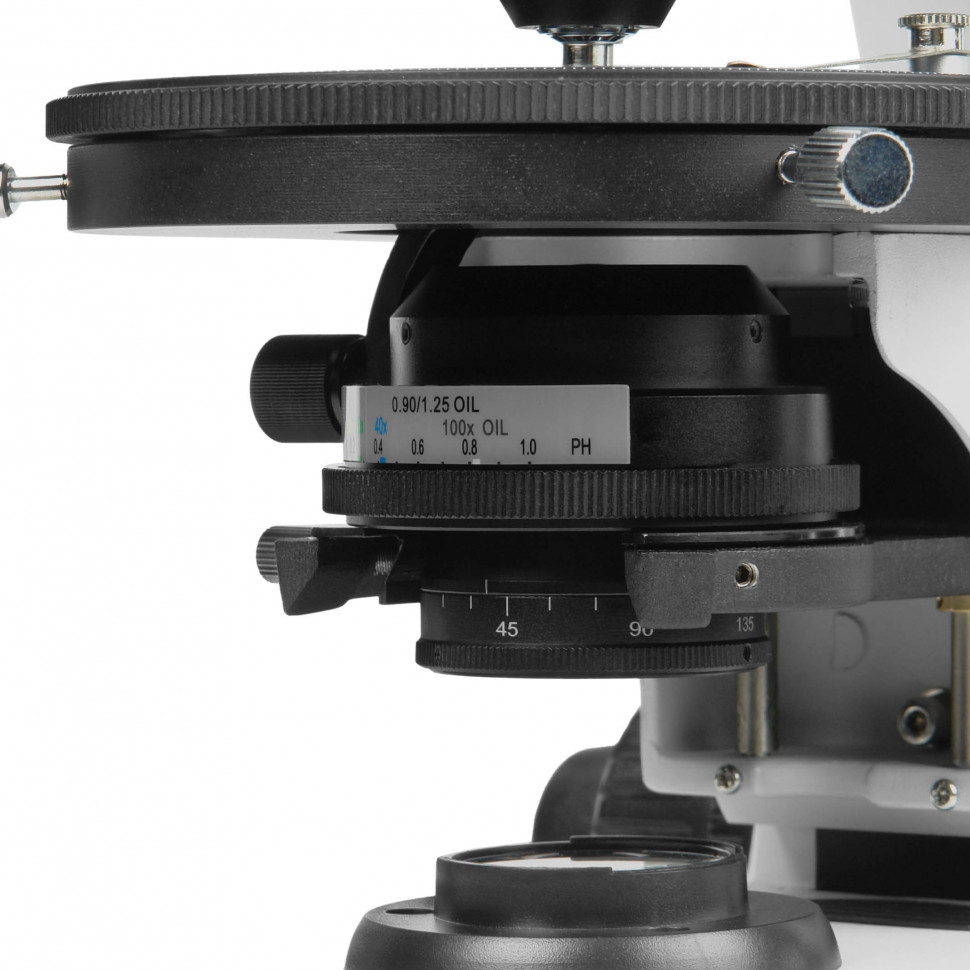

Иммерсионный конденсор Аббе центрируемый, с регулируемой ирисовой апертурной диафрагмой (диапазон 2–30 мм) и подвижкой по высоте 21 мм. Фронтальная линза конденсора откидывается при работе с объективами малых увеличений. Конденсор оснащён шкалой со значениями увеличений и апертур для быстрой настройки диафрагмы под используемый объектив — это влияет на контраст, глубину резкости и разрешение изображения. Встроенный в конденсор поляризатор поворачивается на 360⁰, оправа имеет шкалу для точной установки плоскости поляризации.

Источник освещения — светодиод мощностью 3 Вт с цветовой температурой 6500 К (дневной спектр) и коллектором. Яркость регулируется плавно от 0 до 100%. В комплекте четыре светофильтра диаметром 36 мм: жёлтый, голубой, зелёный и матовый. Зелёный фильтр используется для повышения контраста и разрешения при визуальной работе, матовый — для равномерности освещения при фотографировании, цветные — для коррекции цветовой температуры или специальных задач.

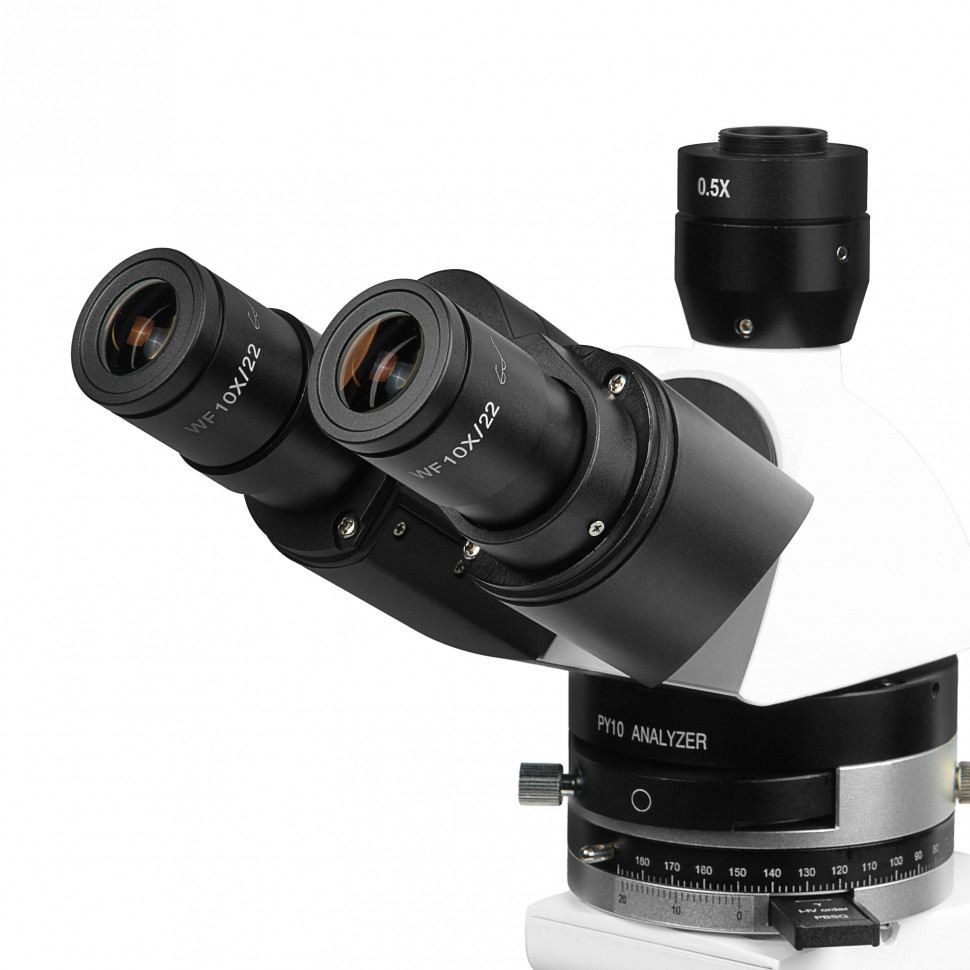

Тринокулярная насадка Зидентопфа с углом наклона окулярных тубусов 30⁰ поворачивается на 360⁰. Регулировка межзрачкового расстояния 52–75 мм, диоптрийная коррекция на левом тубусе ±5 диоптрий. Посадочный диаметр окуляров 30 мм. В комплекте три окуляра WF 10x/20 с удалённым выносом зрачка 20 мм — два обычных и один со шкалой и перекрестием (CROSS). Третий вертикальный тубус оснащён адаптером C-mount 0.5x для установки цифровой камеры. Деление света между камерой и окулярами фиксированное 50:50 — изображение постоянно подаётся и в окуляры, и на камеру одновременно, без переключения.

Револьверное устройство на 4 позиции наклонено от наблюдателя, что обеспечивает эргономичный доступ к объективам. Штатив выполнен как унифицированная платформа для модульных узлов. Механизм фокусировки встроен в основание, конструкция с демпфированием и регулировкой усилия предотвращает люфты и смещения при тонкой настройке.

Кому подойдёт

Микромед ПОЛАР 2 LED — специализированный инструмент для лабораторий и исследовательских центров, где проводятся количественные оптические исследования анизотропных материалов. Микроскоп ориентирован на петрографов и минералогов, работающих с прозрачными шлифами горных пород, кристаллографов, изучающих оптические свойства и симметрию кристаллов, материаловедов, исследующих полимеры, волокна, тонкие плёнки, жидкие кристаллы. В промышленных лабораториях инструмент применим для контроля напряжений в оптических материалах, диагностики дефектов полупроводников, анализа включений. В криминалистических лабораториях используется для идентификации волокон и микрочастиц.

Модель подходит для учебных лабораторий вузов геологического и материаловедческого профиля, где требуется полный набор поляризационных методов, включая коноскопию и работу с компенсаторами. Наличие тринокулярной насадки с C-mount портом и постоянным делением света позволяет использовать микроскоп для учебных демонстраций с выводом изображения на проектор или для документирования исследований.

От пользователя требуется понимание методов поляризационной микроскопии, принципов работы с оптическими компенсаторами, интерпретации коноскопических фигур. Инструмент не является универсальным биологическим микроскопом — он оптимизирован для работы с тонкими прозрачными препаратами в поляризованном свете.

Что важно знать заранее

Микромед ПОЛАР 2 LED работает только в проходящем свете, что требует подготовки образцов в виде прозрачных тонких шлифов толщиной обычно 20–30 мкм на предметных стёклах с покровными стёклами 0.17 мм. Для петрографических исследований шлифы горных пород изготавливаются механической шлифовкой и полировкой, для кристаллов — скалыванием или резкой с последующей доводкой. Непрозрачные объекты в проходящем свете не наблюдаются. Для работы с металлами и непрозрачными шлифами в отражённом свете потребуются металлографические объективы LM PLAN, доступные как дополнительная опция, и переоснащение системы освещения.

Коноскопические исследования требуют высокоапертурных объективов — практически метод применим с объективами 40x/0.70 и 60x/0.80 из базового комплекта, а также с дополнительным 100x/1.25 OIL. При работе с последним необходимо использовать иммерсионное масло как между объективом и покровным стеклом, так и между конденсором и предметным стеклом для достижения числовой апертуры системы 1.25.

Центрировка предметного столика выполняется перед началом работы и требует размещения образца строго в центре вращения. После центрировки при вращении столика объект остаётся в поле зрения, что необходимо для измерения угла угасания. Процедура центрировки описана в руководстве по эксплуатации.

Цифровая камера и программное обеспечение для документирования не входят в базовую комплектацию и приобретаются отдельно. В комплекте только адаптер C-mount 0.5x. Для камер с другими размерами сенсора или для изменения поля зрения доступны дополнительные адаптеры 0.25x, 0.65x и 1x.

Микроскоп требует стабильной горизонтальной поверхности и защиты от вибраций для точной фокусировки на увеличениях 400x–600x. Рабочий диапазон температур 5–40 ⁰С, относительной влажности 20–90%.

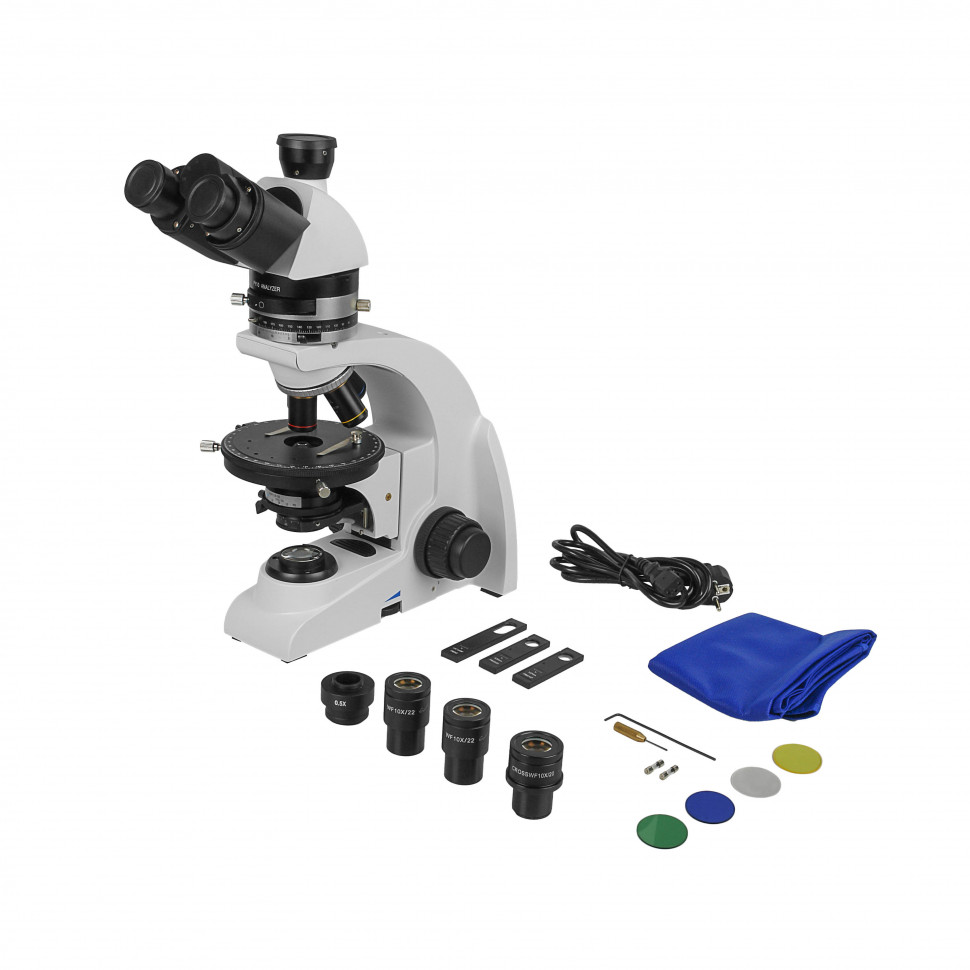

Комплектация

• Штатив — интегрированная конструкция со встроенным светодиодным осветителем 3 Вт, коллектором, иммерсионным конденсором Аббе с поляризатором, револьвером на 4 позиции, механизмом фокусировки с демпфированием и круглым вращающимся предметным столиком Ø140 мм с угловой шкалой и нониусом.
• Тринокулярная насадка Зидентопфа ICO Infinitive — поворот на 360⁰, наклон 30⁰, межзрачковое расстояние 52–75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе, постоянное деление света 50:50 между окулярами и камерой.

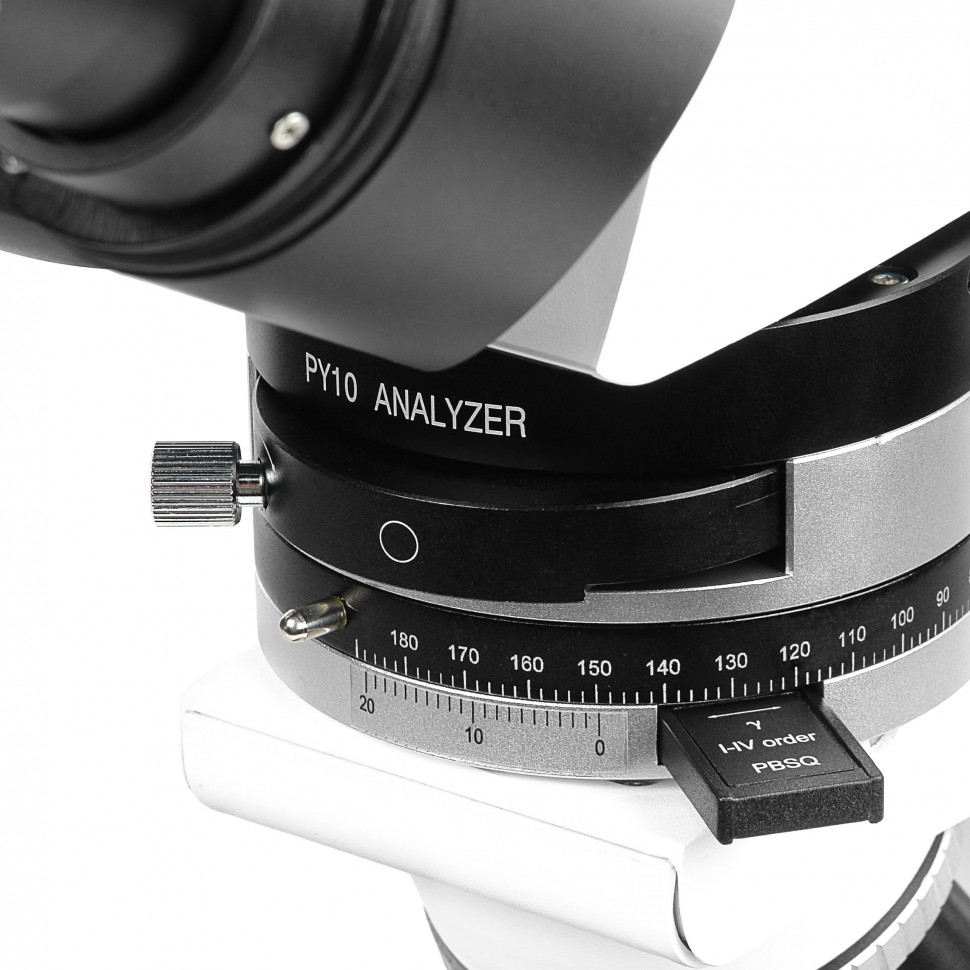

• Промежуточный тубус — встроенный выдвижной анализатор с поворотом на 180⁰, переключаемая линза Бертрана с фокусировкой для коноскопии, слоты для установки оптических компенсаторов.
• Объективы SP POL — 4x/0.13, 10x/0.30, 40x/0.70 (подпружиненный), 60x/0.80 (подпружиненный), коррекция на бесконечность, покровное стекло 0.17 мм, антигрибковое покрытие.
• Окуляры WF 10x/20 — два широкопольных окуляра с удалённым выносом зрачка 20 мм и один окуляр WF 10x/20 CROSS со шкалой и перекрестием для измерений.
• Оптические компенсаторы — слайдер 1/4λ (137 нм), слайдер λ (530 нм, кварцевая пластинка чувствительного оттенка), слайдер с кварцевым клином 4λ для количественных измерений двойного лучепреломления.
• Адаптер C-mount 0.5x — для установки цифровых камер с посадкой C-mount, уменьшает проекцию поля зрения, совместим с сенсорами до 1/2 дюйма.
• Набор светофильтров Ø36 мм — жёлтый, голубой, зелёный, матовый для коррекции освещения и повышения контраста.
• Пружинные зажимы для препарата — 2 шт., устанавливаются в отверстия на предметном столике.
• Кабель питания, пылезащитный чехол, шестигранный ключ, запасные предохранители 3.15А/250В — 2 шт., руководство по эксплуатации.

Базовая комплектация обеспечивает полный набор функций для ортоскопических и коноскопических исследований в поляризованном свете с увеличением 40x–600x. Для расширения диапазона работы потребуются дополнительные объективы и окуляры, для документирования — цифровая камера с ПО, для работы с иммерсионным объективом 100x — иммерсионное масло.

Рекомендуемые аксессуары

Иммерсионное масло — для работы с дополнительным объективом 100x/1.25 OIL и для заполнения конденсора при достижении числовой апертуры системы 1.25. Обеспечивает максимальное разрешение при больших увеличениях.

Объектив SP POL 100x/1.25 OIL — подпружиненный поляризационный объектив для работы с масляной иммерсией, расширяет верхний предел увеличения до 1000x с окуляром WF 10x и до 1600x с окуляром WF 16x. Критичен для коноскопии образцов с малым двойным лучепреломлением.

Окуляры WF 16x/13 Plan — пара широкопольных окуляров большего увеличения для работы с максимальной детализацией, расширяют верхний предел до 960x с объективом 60x.

Цифровая камера с C-mount посадкой и программное обеспечение — для документирования интерференционных окрасок, коноскопических фигур, микроструктур, создания архива изображений. Рекомендуются камеры с сенсором до 1/2 дюйма для работы с комплектным адаптером 0.5x.

Калибровочный слайд X-Y — объект-микрометр для калибровки измерений, определения размера поля зрения, настройки цифровой камеры.

Металлографические объективы LM PLAN — серия объективов для работы с непрозрачными образцами в отражённом свете (при соответствующем переоснащении осветителя), расширяют применение микроскопа на металлографию и промышленный контроль.

Итог

Микромед ПОЛАР 2 LED — полнофункциональный лабораторный поляризационный микроскоп, обеспечивающий весь спектр методов исследования анизотропных материалов: ортоскопию и коноскопию в поляризованном свете, количественную работу с оптическими компенсаторами. Модульная конструкция с коррекцией на бесконечность, промежуточный тубус с линзой Бертрана, иммерсионный конденсор высокой апертуры, вращающийся столик с нониусом и прецизионная фокусировка делают инструмент пригодным для количественных измерений оптических характеристик кристаллов, минералов, волокон, полимеров. Тринокулярная насадка с постоянным делением света позволяет одновременно наблюдать и документировать изображение. Микроскоп ориентирован на профессиональные лаборатории петрографии, минералогии, кристаллографии, материаловедения, криминалистики и на учебные центры, где требуется полный набор поляризационных методов в одном инструменте.
