Микроскоп Микромед ПОЛАР 1

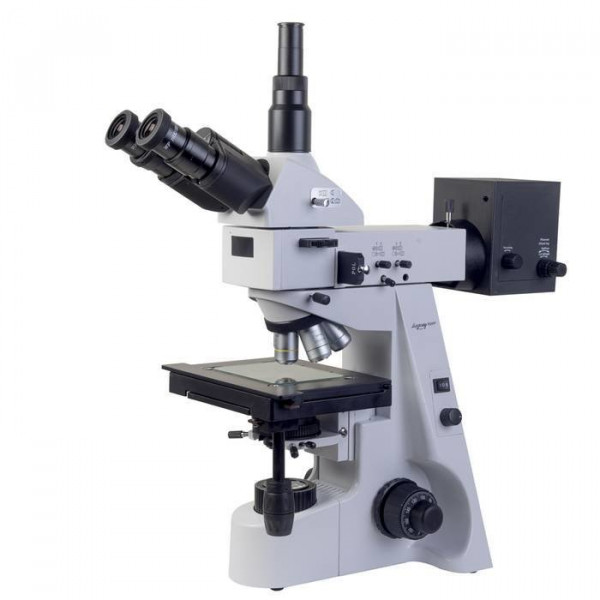

Микроскоп Микромед ПОЛАР 1 — исследования в проходящем и поляризованном отражённом свете, 50×-500×

Микромед ПОЛАР 1 сочетает две независимые оптические системы: проходящего света для прозрачных препаратов и отражённого света с поляризацией для непрозрачных анизотропных образцов. Инфинити-корригированные планахроматы с увеличенным рабочим расстоянием, центрируемый конденсор Аббе с числовой апертурой 1.25, прецизионная зубчато-реечная механика с микрометрической шкалой фокусировки и координатный столик обеспечивают точность настройки и повторяемость измерений. Тринокулярная насадка с независимым каналом визуализации позволяет подключать камеру без прерывания визуального наблюдения. Применяется в минералогии, петрографии, металлографии, материаловедении, криминалистике и промышленном контроле.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Система проходящего света с конденсором Аббе и освещением по Кёлеру предназначена для исследования прозрачных и полупрозрачных препаратов — тонких срезов тканей, мазков, кристаллических структур на предметных стёклах. Регулируемые ирисовые апертурная и полевая диафрагмы позволяют управлять контрастом и глубиной резкости. Фронтальная линза конденсора откидывается при работе с малыми увеличениями для согласования апертуры.

Система отражённого света построена по схеме прямого освещения через объектив с опак-иллюминатором. Свет падает на образец строго вертикально, что критично для анализа полированных шлифов металлов, сплавов, минералов и других непрозрачных объектов с отражающей поверхностью. Встроенные поляризатор и анализатор превращают микроскоп в поляризационный инструмент: поляризатор выдвижной с постоянной плоскостью поляризации, анализатор выдвижной с вращением на 360°. Поляризованный свет выявляет оптическую анизотропию — различие в преломлении света по разным направлениям, характерное для кристаллов, напряжённых участков в металлах и полимерах, двулучепреломляющих минералов. При вращении анализатора анизотропные участки меняют яркость и цвет, что позволяет идентифицировать фазы, ориентацию кристаллической решётки, внутренние напряжения. Для работы в обычном отражённом свете поляризатор и анализатор выводятся из хода лучей. Обе системы освещения оснащены галогенными лампами 30 Вт с регулировкой яркости от 0 до 100% и наборами светофильтров для коррекции спектра и контраста.

Точность и повторяемость

Механический двухкоординатный предметный столик размером 190×150 мм перемещает образец на 80 мм по оси X и 60 мм по оси Y с помощью зубчато-реечного механизма на направляющих типа «ласточкин хвост». Конструкция исключает люфты и обеспечивает плавное точное позиционирование, необходимое для возврата к заданной точке образца при серийных измерениях. Система фокусировки построена на коаксиальных рукоятках грубой и тонкой настройки, выведенных на обе стороны штатива. Тонкая фокусировка перемещает столик на 0.2 мм за полный оборот, шкала имеет цену деления 2 мкм. Регулятор усилия предотвращает самопроизвольное опускание столика под весом образца. Общий ход фокусировки 32 мм. Ограничитель хода защищает объектив и препарат от столкновения. Центрируемый конденсор Аббе с числовой апертурой 1.25 согласуется с апертурой объективов до 0.80 и обеспечивает разрешение на уровне оптических возможностей системы. Парфокальная высота 45 мм и инфинити-коррекция объективов позволяют переключать увеличение револьвером без существенной потери фокуса.

Область применения

Микромед ПОЛАР 1 применяется в минералогии и петрографии для идентификации минералов по оптическим свойствам в поляризованном свете, исследования текстуры и состава горных пород. В металлографии служит для анализа микроструктуры металлов и сплавов после шлифовки и травления — выявления размера зерна, фазового состава, дефектов, включений. В материаловедении используется для контроля полимеров, композитов, керамики, кристаллов. В криминалистической экспертизе позволяет исследовать волокна, частицы, следы материалов. В промышленном контроле качества применяется для анализа поверхности изделий, паяных соединений, структурных дефектов. В учебном процессе высших учебных заведений используется на кафедрах геологии, материаловедения, металлургии для демонстрации методов микроскопии и самостоятельной работы студентов.

Конструкция и технологии

Оптическая схема построена на принципе бесконечности — параллельный пучок света между объективом и тубусной линзой позволяет встраивать в оптический путь дополнительные модули (анализатор, светофильтры, призмы) без изменения фокусного расстояния и потери качества изображения. Планахроматические объективы с увеличенным рабочим расстоянием корригированы по полю и хроматически: изображение резкое от центра до края поля зрения при 22 мм диаметре, хроматическая аберрация скорректирована для двух длин волн. Многослойное просветляющее покрытие на оптических поверхностях снижает потери света на отражение и повышает контраст. Рабочие расстояния объективов составляют 23.6 мм для 5×, 17.7 мм для 10×, 10.4 мм для 20× и 7.0 мм для 50×, что облегчает работу с объёмными образцами и настройку освещения по Кёлеру.

Тринокулярная насадка Зидентопфа наклонена на 45° для удобства длительного наблюдения, межзрачковое расстояние регулируется от 48 до 75 мм, диоптрийная коррекция на левом тубусе ±5 диоптрий компенсирует разницу зрения наблюдателя. Независимый вертикальный тубус для камеры с посадочным диаметром 23.2 мм имеет регулировку по высоте для синхронизации фокуса визуального и цифрового каналов. Оптический переключатель распределяет световой поток между окулярами и камерой. Револьверное устройство на 5 позиций повернуто от наблюдателя для удобства смены объективов при работе с крупными образцами.

Штатив и основание отлиты из алюминиевого сплава под давлением, что обеспечивает жёсткость конструкции, стабильность оптической оси и демпфирование вибраций. Антистатическое износостойкое покрытие предотвращает накопление пыли на корпусе. Встроенный в основание блок питания 12 В питает обе галогенные лампы — 30 Вт с цоколем G4 для проходящего света и 30 Вт с цоколем G6 для отражённого света. Лампа отражённого света размещена в выносном фонаре осветительного модуля, что снижает нагрев оптического тракта. Предметная стеклянная вставка на столике защищает осветитель проходящего света от загрязнения и повреждения образцами.

Кому подойдет

Микроскоп предназначен для специалистов, работающих с непрозрачными анизотропными материалами и требующих поляризационного анализа в отражённом свете. Минералогам и петрографам он позволяет идентифицировать минералы по плеохроизму, двулучепреломлению, углу погасания, определять состав горных пород. Металлографам даёт возможность исследовать структуру металлов и сплавов после полировки и травления, выявлять фазовый состав, ориентацию зёрен, дефекты. Материаловедам необходим для анализа полимеров, композитов, керамики, кристаллов с использованием поляризации для визуализации напряжений и анизотропии. Инженерам по контролю качества подходит для промышленной микроскопии поверхности изделий и паяных соединений. Сотрудникам криминалистических лабораторий обеспечивает исследование волокон, частиц, следов материалов с документированием через камеру. Преподавателям и аспирантам профильных кафедр служит учебным и исследовательским инструментом одновременно.

Наличие проходящего света расширяет применение на биологические и гистологические препараты, но основное назначение прибора — работа с непрозрачными образцами в отражённом поляризованном свете. Пользователь должен владеть методикой приготовления шлифов, полировки, травления образцов и интерпретацией картин в поляризованном свете.

Что важно знать заранее

Для работы в отражённом свете образец должен иметь ровную полированную или протравленную поверхность. Шлифовка и полировка металлов, минералов, керамики требуют специального оборудования и расходных материалов — абразивов, паст, полировальных кругов. Без подготовки поверхности структура материала не будет видна. Для проходящего света необходимы тонкие прозрачные препараты толщиной 10-30 мкм на предметных стёклах, что требует микротома или готовых наборов препаратов.

Поляризация реализована только в системе отражённого света. Для поляризационной микроскопии прозрачных препаратов в проходящем свете потребуется другая модель микроскопа. Камера для документирования в комплект не входит и приобретается отдельно — необходим видеоокуляр или цифровая камера с посадочным диаметром 23.2 мм. Галогенные лампы имеют ограниченный ресурс и требуют периодической замены, запасные лампы входят в комплект.

Масса микроскопа 10 кг требует устойчивой виброзащищённой рабочей поверхности. Точная фокусировка и позиционирование чувствительны к вибрациям пола и стола. Рабочий диапазон температур 5-40°C и относительной влажности 20-90% позволяет использовать прибор в стандартных лабораторных условиях, но резкие перепады температуры могут вызвать запотевание оптики.

Комплектация

Штатив с механизмом фокусировки и встроенным блоком питания — основа конструкции с коаксиальными рукоятками грубой и тонкой фокусировки, регулятором усилия, ограничителем хода.

Тринокулярная насадка ICO Infinitive поворотная с наклоном 45° — визуальное наблюдение и канал визуализации для камеры с регулировкой межзрачкового расстояния и диоптрийной коррекцией.

Револьвер на 5 позиций — смена объективов без потери фокуса благодаря парфокальности.

Объективы планахроматы L Plan — 5×/0.12, 10×/0.25, 20×/0.40, 50×/0.55 с увеличенным рабочим расстоянием и коррекцией на бесконечность.

Окуляры 10×/22 — два окуляра с удаленным зрачком для визуального наблюдения, один окуляр 10×/22 со шкалой для измерений.

Центрируемый конденсор Аббе N.A.=1.25 с коллектором — система проходящего света с ирисовыми апертурной и полевой диафрагмами, откидной фронтальной линзой.

Осветительный модуль отраженного света с фонарем — опак-иллюминатор для прямого освещения через объектив, галогенная лампа 30 Вт/12 В G6, ирисовые апертурная и полевая диафрагмы.

Осветитель проходящего света встроенный — галогенная лампа 30 Вт/12 В G4 в основании с регулировкой яркости.

Поляризатор выдвижной и анализатор выдвижной с вращением 360° — система поляризации для отраженного света.

Светофильтры — ND25, LBD-2, IF550 в слайдерах для отраженного света; зелёный, жёлтый, голубой, матовый в оправах для проходящего света.

Предметный столик прямоугольный двухкоординатный 190×150 мм — зубчато-реечный механизм перемещения, два прижима препарата, предметная стеклянная вставка.

Объект-микрометр (калибровочный слайд 0.01 мм) — для калибровки измерений при работе с окулярной шкалой и камерой.

Запасные лампы — две галогенные 30 Вт/12 В G4 для проходящего света, одна 30 Вт/12 В G6 для отраженного света.

Сетевой кабель, кабель осветителя отражённого света, шестигранные ключи 2 и 2.5 мм, пылезащитный чехол, заглушки тубусов и револьвера, тубус канала визуализации, предохранители, руководство по эксплуатации. Комплект обеспечивает немедленный запуск работы при наличии подготовленных образцов. Для полноценного использования необходимо докупить камеру для документирования и, при работе с непрозрачными образцами, оборудование для пробоподготовки.

Рекомендуемые аксессуары

Цифровая камера или видеоокуляр с посадочным диаметром 23.2 мм — для фото- и видеофиксации наблюдений, измерений в программном обеспечении, составления отчётов.

Объектив 100×/0.80 — расширяет диапазон увеличения до 1000× с окуляром 10× и повышает разрешение до 0.42 мкм для детального исследования микроструктуры.

Окуляры 5×, 12.5×, 16×, 20× — изменяют итоговое увеличение от 25× до 2000× в сочетании с имеющимися объективами, расширяют диапазон задач от обзорного наблюдения до детального анализа.

Окуляры с перекрестием и сеткой — для точных измерений линейных размеров и подсчёта объектов в поле зрения.

Предметные и покровные стёкла, среды для заливки — для приготовления препаратов в проходящем свете.

Абразивные материалы, полировальные пасты, травители — для подготовки поверхности непрозрачных образцов перед исследованием в отражённом свете.

Итог

Микромед ПОЛАР 1 — универсальный лабораторный инструмент для исследования прозрачных и непрозрачных образцов с акцентом на поляризационный анализ в отражённом свете. Инфинити-оптика с планахроматами, два осветителя с освещением по Кёлеру, прецизионная механика с микрометрической шкалой, координатный столик и тринокулярная насадка для камеры обеспечивают профессиональный уровень исследований в минералогии, металлографии, материаловедении, криминалистике и промышленном контроле. Требует владения методиками пробоподготовки и интерпретации изображений в поляризованном свете.
