Микроскоп биологический MAGUS Bio D230T LCD

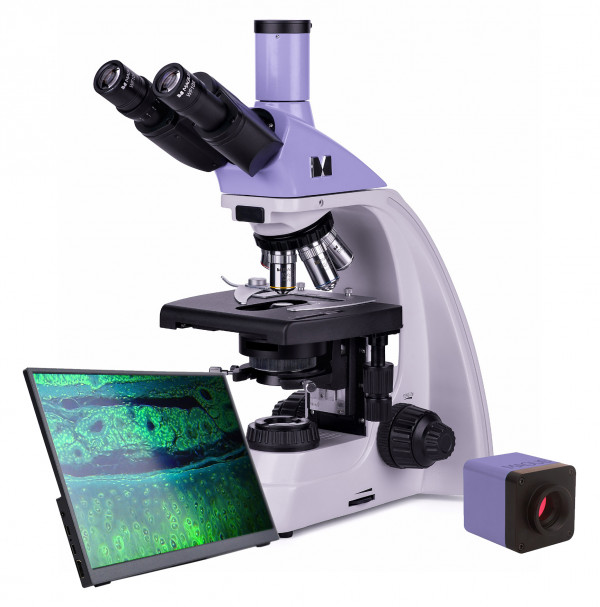

MAGUS Bio D230T LCD — лабораторный биологический микроскоп с цифровой камерой и монитором

Профессиональный биологический микроскоп проходящего света с увеличением 40–1000 крат, оптикой, скорректированной на бесконечность, и комплектной системой цифровой визуализации. Базовая конфигурация обеспечивает работу в светлом поле, архитектура прибора позволяет добавить фазовый контраст, темное поле и поляризацию без замены основных узлов. В комплект входят автономная HDMI-камера 2 Мпикс и IPS-монитор 13,3 дюйма для одновременного визуального наблюдения через окуляры и вывода изображения на экран.

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Светлое поле — базовый метод контрастирования для окрашенных и естественно контрастных препаратов. Конденсор Аббе с числовой апертурой 1,25 и апертурной диафрагмой позволяет согласовать освещение с апертурой объектива, что критично для реализации разрешающей способности системы. Объектив 100x с апертурой 1,25 в масляной иммерсии обеспечивает разрешение около 0,27 мкм — достаточно для визуализации бактериальных клеток, внутриклеточных структур, тонких срезов тканей. Конденсор оснащен слотом для установки слайдеров темного поля и фазового контраста, что позволяет быстро переключаться между методами без демонтажа узлов.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 75×50 мм позволяет точно позиционировать препарат и воспроизводить координаты исследуемых участков. Конструкция без выдвижной зубчатой рейки по оси X основана на ременной передаче — перемещение плавное, препаратодержатель снимается двумя винтами для ручного сканирования. Коаксиальная фокусировка с тонкой наводкой 0,002 мм обеспечивает точную установку фокальной плоскости при работе с объективами высоких кратностей. Оптика, скорректированная на бесконечность, исключает влияние длины тубуса на качество изображения и позволяет встраивать дополнительные модули между объективом и окуляром без перефокусировки и искажений.

Область применения

Микроскоп предназначен для лабораторных и медицинских исследований: гистология, цитология, гематология, микробиология, паразитология. Диапазон увеличения 40–1000 крат охватывает задачи от первичного просмотра препарата до детального изучения клеточных структур. Возможность расширения методов контрастирования делает прибор пригодным для работы с неокрашенными живыми клетками (фазовый контраст), выявления мелких структур на границе разрешения (темное поле), анализа анизотропных включений (поляризация).

Формат работы

Тринокулярная насадка обеспечивает одновременное визуальное наблюдение через бинокулярные окуляры 10x и вывод изображения через вертикальный тубус на цифровую камеру. HDMI-камера работает автономно: подключается напрямую к комплектному монитору без компьютера, встроенное программное обеспечение позволяет фотографировать, записывать видео, измерять линейные и угловые размеры объектов, сохранять данные на SD-карту. Частота 60 кадров в секунду обеспечивает плавное отображение при перемещении препарата и наблюдении подвижных объектов. Сенсор SONY Starvis с обратной засветкой сохраняет детализацию при низкой освещенности, что актуально при работе со светофильтрами или методами с пониженной яркостью.

Конструкция и технологии

Цельнолитой алюминиевый корпус обеспечивает жесткость и стабильность оптической оси. Тринокулярная насадка Gemel (Зидентопф) с углом наклона 30° позволяет регулировать межзрачковое расстояние в диапазоне 48–75 мм и вращать тубусы на 360° для удобства работы в группе. Высота выноса зрачка настраивается по росту пользователя. Диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует разницу зрения между глазами.

Револьверное устройство на пять позиций обращено «от наблюдателя» — пользователь видит введенный в оптический тракт объектив, пространство над столиком остается свободным для манипуляций. Четыре позиции заняты ахроматическими объективами 4x/0,10, 10x/0,25, 40x/0,65 и 100x/1,25, пятая остается свободной для дополнительного объектива (например, 20x или 60x). Объективы 40x и 100x оснащены пружинной защитой переднего линзового блока от повреждения при случайном контакте с препаратом. Парфокальная высота 45 мм сохраняет приблизительный фокус при смене объективов.

Рабочее расстояние уменьшается с ростом кратности: 18,89 мм у объектива 4x, 0,775 мм у 40x, 0,36 мм у масляного 100x. Малое рабочее расстояние объективов высоких увеличений требует точной фокусировки и тонких препаратов под покровным стеклом. Объектив 100x работает в масляной иммерсии — капля иммерсионного масла между покровным стеклом и фронтальной линзой объектива устраняет потери света на границе стекло-воздух и реализует числовую апертуру 1,25.

Коаксиальные рукоятки грубой и тонкой фокусировки расположены внизу штатива с обеих сторон. Грубая фокусировка перемещает столик на 21 мм с шагом 39,8 мм за оборот рукоятки, оснащена механизмами блокировки и регулировки жесткости хода. Тонкая фокусировка с ценой деления 0,002 мм обеспечивает точную установку фокальной плоскости при работе на больших увеличениях.

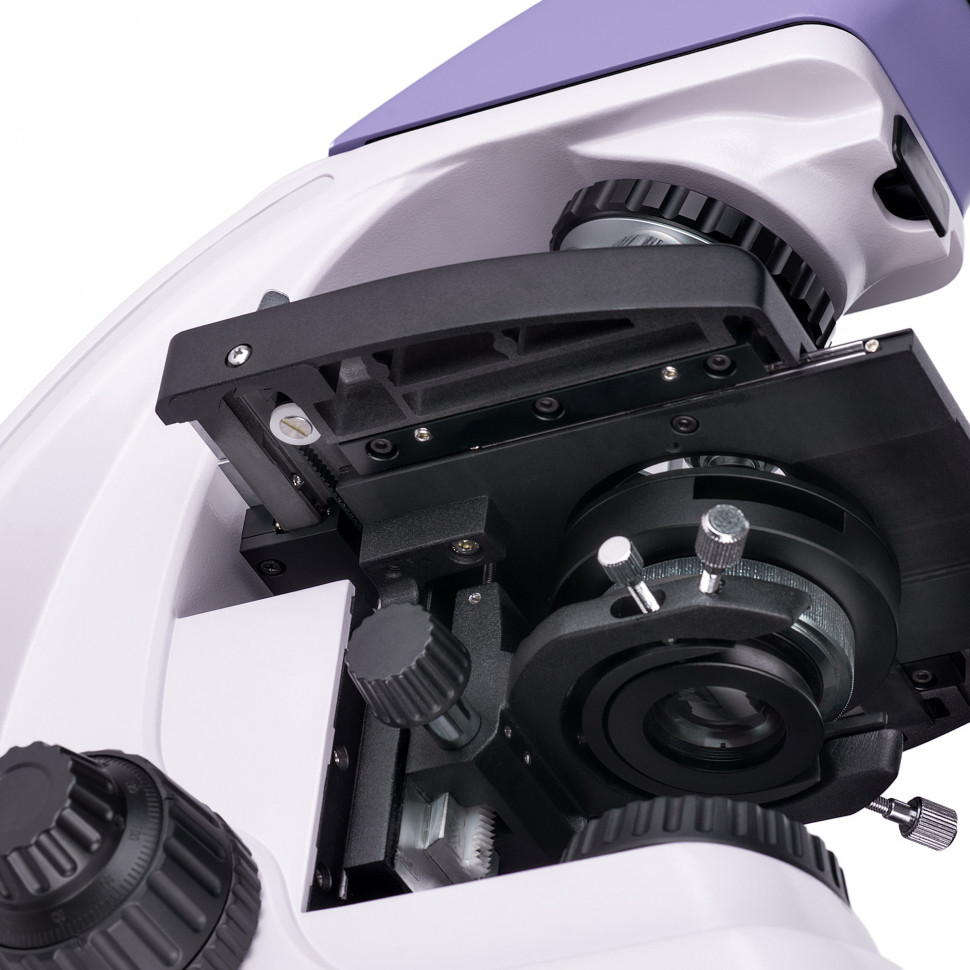

Конденсор Аббе с апертурой 1,25 центрируется и регулируется по высоте, крепится в кронштейне типа «ласточкин хвост». Апертурная ирисовая диафрагма управляет углом светового конуса, согласовывая освещение с апертурой объектива для оптимального разрешения и контраста. Полевая ирисовая диафрагма ограничивает диаметр освещаемого участка препарата, снижая паразитную засветку и повышая контраст изображения. Наличие обеих диафрагм — признак профессионального уровня прибора.

Освещение — галогенная лампа 12 В/30 Вт с цоколем G4. Галогенный источник излучает теплый непрерывный спектр, близкий к естественному свету, что привычно для визуального наблюдения и не требует адаптации цветового баланса при документировании окрашенных препаратов. Яркость регулируется, что позволяет подобрать оптимальную освещенность для каждого объектива и метода контрастирования. Замена лампы выполняется без специального инструмента.

Цифровая камера устанавливается в вертикальный тубус тринокулярной насадки через переходник C-mount. Сенсор 1/2,8 дюйма (5,57×3,13 мм) с разрешением 1920×1080 пикселей и размером пикселя 2,9 мкм обеспечивает детализацию, достаточную для документирования на увеличениях до 1000 крат. Электронный скользящий затвор с диапазоном выдержки 0,04–1000 мс адаптируется к яркости освещения. Встроенный ИК-фильтр ограничивает спектральный диапазон пределами 380–650 нм, исключая инфракрасную составляющую, которая снижает резкость изображения.

Монитор с IPS-матрицей 13,3 дюйма и разрешением 1920×1080 точно воспроизводит изображение с камеры без цифровой интерполяции. Углы обзора 178°/178° позволяют нескольким наблюдателям одновременно видеть изображение без искажения цвета. Яркость 400 кд/м² и контрастность 1000:1 обеспечивают читаемость в лабораторных условиях. Частота обновления 60 Гц синхронизирована с частотой кадров камеры, что исключает мерцание и задержки при наблюдении живых объектов.

Кому подойдет

Микроскоп рассчитан на специалистов с опытом работы в световой микроскопии: врачей-лаборантов, биологов, микробиологов, гистологов, преподавателей профильных дисциплин. Сложность настройки требует понимания принципов освещения по Кёлеру, согласования апертуры конденсора и объектива, работы с масляной иммерсией. Архитектура прибора ориентирована на расширение функциональности: пользователь, освоивший базовую работу в светлом поле, может последовательно добавить темное поле, фазовый контраст, поляризацию без замены микроскопа.

Наличие цифровой камеры и монитора в базовой комплектации делает прибор пригодным для задач, где требуется документирование результатов, групповое обсуждение препаратов, измерение размеров структур. Автономная работа камеры без компьютера снижает требования к рабочему месту и упрощает интеграцию в существующую лабораторную инфраструктуру.

Не подходит для начинающих без подготовки: настройка освещения, центрировка конденсора, работа с масляной иммерсией требуют практических навыков. Проходящий свет ограничивает применение прозрачными и полупрозрачными объектами — для исследования непрозрачных материалов требуется микроскоп отражённого света или стереомикроскоп.

Что важно знать заранее

Диапазон увеличения 40–1000 крат соответствует полезному увеличению объективов базового комплекта. Опциональные окуляры 15x, 16x и 20x позволяют получить увеличение до 2000 крат, однако для объектива 100x/1,25 полезное увеличение ограничено примерно 1250 кратами — дальнейший рост увеличения не добавляет детализации, а только увеличивает размер изображения.

Масляная иммерсия обязательна для объектива 100x: без иммерсионного масла числовая апертура падает, разрешающая способность снижается в несколько раз. Масло требует очистки объектива после каждого сеанса работы специальными средствами — нарушение процедуры приводит к повреждению просветляющих покрытий.

Ахроматическая коррекция объективов устраняет хроматическую аберрацию для двух длин волн (обычно красной и синей), остаточная аберрация для зелёной части спектра присутствует. Планахроматические и апохроматические объективы (доступны опционально) обеспечивают более высокую степень коррекции и плоское поле изображения по всему полю зрения, что критично для фотомикрографии и морфометрических измерений.

Галогенная лампа нагревается в процессе работы, имеет ограниченный ресурс (обычно 50–100 часов) и требует периодической замены. Яркость 30 Вт достаточна для работы в светлом поле на всех объективах, для темного поля и фазового контраста может потребоваться максимальная яркость освещения.

Цифровая камера 2 Мпикс обеспечивает разрешение, достаточное для документирования и вывода на Full HD монитор, однако для задач, требующих высокой детализации цифрового изображения (публикации, детальный морфометрический анализ), может потребоваться камера с более высоким разрешением сенсора. Качество итогового изображения определяется совместно оптической системой микроскопа и параметрами сенсора камеры.

Расширение функциональности (темное поле, фазовый контраст, поляризация) требует приобретения дополнительных компонентов: конденсоров, слайдеров, объективов, центрирующего телескопа. Установка и настройка этих устройств требует опыта и понимания оптической схемы микроскопа.

Комплектация

• Цифровая камера MAGUS CHD10 — автономная HDMI-камера 2 Мпикс с сенсором SONY Starvis, частотой 60 кадров в секунду, встроенным программным обеспечением для съемки, измерений и управления через USB-мышь; в комплекте кабель HDMI 1,5 м, мышь USB, карта памяти SD 32 ГБ, сетевой адаптер 12 В/1 А.
• Монитор MAGUS MCD20 — IPS-дисплей 13,3 дюйма с разрешением Full HD, углами обзора 178°, яркостью 400 кд/м² и частотой обновления 60 Гц для вывода изображения с камеры в реальном времени.
• Штатив с интегрированными узлами — цельнолитой алюминиевый корпус со встроенным источником питания, галогенным осветителем, коаксиальной фокусировкой, предметным столиком, кронштейном конденсора и револьвером.
• Конденсор Аббе NA 1,25 — центрируемый конденсор с апертурной и полевой диафрагмами, слотом для слайдеров, креплением «ласточкин хвост».
• Тринокулярная визуальная насадка Gemel — насадка с вращением тубусов на 360°, регулировкой межзрачкового расстояния 48–75 мм, диоптрийной коррекцией ±5 D, вертикальным тубусом для камеры.
• Объективы ахроматические, скорректированные на бесконечность — 4x/0,10 (рабочее расстояние 18,89 мм), 10x/0,25 (5,95 мм), 40x/0,65 подпружиненный (0,775 мм), 100x/1,25 масляный иммерсионный подпружиненный (0,36 мм); парфокальная высота 45 мм.
• Окуляры 10x/18 мм с удаленным зрачком 10 мм — пара широкоугольных окуляров с наглазниками для комфортного визуального наблюдения.
• Светофильтры — набор из четырёх фильтров для управления спектральным составом и интенсивностью освещения.
• Переходник C-mount — адаптер для установки цифровой камеры в вертикальный тубус насадки.
• Флакон иммерсионного масла — для работы с объективом 100x в масляной иммерсии.
• Служебные принадлежности — сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект обеспечивает готовность к работе в методе светлого поля с визуальным наблюдением и цифровой документацией. Для расширения методов контрастирования потребуются дополнительные компоненты.

Рекомендуемые аксессуары

Фазово-контрастное устройство — фазовый конденсор или набор слайдеров с соответствующими фазовыми объективами и центрирующим телескопом. Позволяет визуализировать неокрашенные живые клетки за счет преобразования фазовых сдвигов в изменения интенсивности.

Конденсор темного поля — сухой (апертура 0,9) или масляный (апертура 1,36–1,25) конденсор либо слайдер темного поля для базового конденсора Аббе. Темное поле выявляет мелкие структуры на границе разрешения за счет рассеянного света, используется в микробиологии для визуализации бактерий, спирохет, жгутиков.

Устройство простой поляризации — поляризатор и анализатор для исследования анизотропных объектов: кристаллов, минералов, волокон, крахмальных зерен. Актуально в петрографии, криминалистике, контроле качества материалов.

Окуляр 10x/20 мм со шкалой — измерительный окуляр с калибровочной шкалой для морфометрических измерений совместно с калибровочным слайдом.

Объективы расширенного диапазона — ахромат 20x/0,40 или планахроматы 20x/0,40 и 60x/0,80 для заполнения промежуточных увеличений и улучшения плоскости поля. Планахроматы предпочтительны для фотомикрографии.

Калибровочный слайд — эталонный препарат с известными размерами структур для калибровки измерительной системы камеры и окулярной шкалы.

Итог

MAGUS Bio D230T LCD — лабораторный биологический микроскоп профессионального уровня с оптикой, скорректированной на бесконечность, числовой апертурой до 1,25 в масляной иммерсии и комплектной системой цифровой визуализации. Базовая конфигурация обеспечивает работу в светлом поле с увеличением 40–1000 крат, архитектура прибора позволяет расширить методы контрастирования до темного поля, фазового контраста и поляризации. Тринокулярная насадка, автономная HDMI-камера и IPS-монитор обеспечивают одновременное визуальное наблюдение и цифровое документирование с возможностью измерений. Микроскоп ориентирован на опытных специалистов в области гистологии, цитологии, гематологии, микробиологии, требует навыков настройки освещения и работы с масляной иммерсией.
