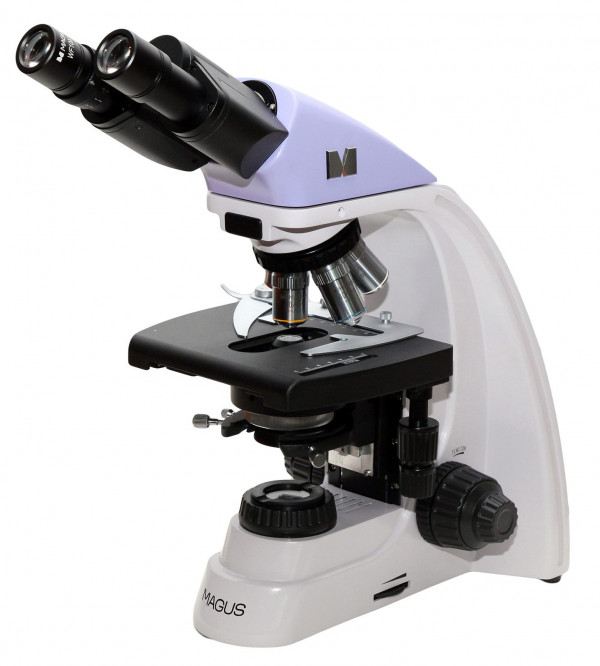

Микроскоп биологический MAGUS Bio 250BL

MAGUS Bio 250BL — лабораторный микроскоп с планахроматической оптикой и расширяемыми методами контрастирования

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Микроскоп MAGUS Bio 250BL работает в проходящем свете методом светлого поля. Это основной метод исследования окрашенных гистологических срезов, мазков крови, микробиологических культур и других препаратов с контрастными структурами. Диапазон увеличения 40–1000 крат перекрывает задачи от обзорного изучения образца до детального анализа клеточных структур. Объектив 100x с числовой апертурой 1,25 и иммерсионным маслом обеспечивает разрешение на уровне субклеточных структур — различимы ядра, органеллы, бактерии размером до 0,3 мкм. Конструкция микроскопа предусматривает расширение методов наблюдения: конденсор со слотом позволяет быстро устанавливать слайдеры темного поля и фазового контраста, а при установке соответствующих комплектов доступны темное поле для выявления мелких частиц и границ, фазовый контраст для работы с неокрашенными живыми клетками и простая поляризация для анализа анизотропных структур.

Точность и повторяемость

Двухкоординатный механический столик без выдвижной рейки обеспечивает перемещение препарата в пределах 75×50 мм — достаточно для сканирования стандартного предметного стекла. Компактная механика столика освобождает место под конденсором и упрощает обслуживание. Коаксиальная фокусировка разделена на грубую и тонкую настройку: грубая имеет ход 21 мм с шагом 39,8 мм на оборот и оснащена механизмами блокировки и регулировки жесткости, тонкая обеспечивает шаг 0,002 мм — это позволяет точно работать с объективами высокой кратности и малым рабочим расстоянием. Планахроматическая оптика с коррекцией на бесконечность минимизирует геометрические искажения и хроматические аберрации по полю зрения, а инфинити-конструкция дает возможность встраивать дополнительные модули (фазовые слайдеры, поляризаторы) в оптический путь без потери качества изображения. Конденсор Аббе с числовой апертурой 1,25 центрируется и регулируется по высоте, что в сочетании с регулируемыми апертурной и полевой диафрагмами позволяет настраивать освещение по методу Кёлера — это обеспечивает равномерную яркость и контрастность по всему полю зрения.

Область применения

MAGUS Bio 250BL предназначен для лабораторных и медицинских задач: гистологический анализ тканей, микробиологические исследования, гематология, цитология, контроль качества в фармацевтике и биотехнологиях. Возможность расширения методов контрастирования делает микроскоп универсальным инструментом для работы как с фиксированными окрашенными препаратами, так и с живыми культурами. В учебных заведениях модель подходит для продвинутых практикумов и научной работы студентов, где требуется не только наблюдение, но и освоение профессиональных методик настройки освещения и контрастирования.

Конструкция и технологии

Бинокулярная насадка Gemel типа Зидентопф с углом наклона 30° имеет ключевую особенность: тубусы вращаются на 360° вокруг своей оси, что позволяет регулировать высоту выноса зрачка под рост наблюдателя без изменения межзрачкового расстояния (48–75 мм). Это упрощает настройку эргономики при работе нескольких специалистов с одним прибором. Левый тубус оснащен диоптрийной коррекцией ±6 диоптрий и может использоваться для установки цифровой камеры через адаптер C-mount. Окуляры 10x/22 мм с удаленным зрачком 10 мм снижают утомляемость глаз при длительном наблюдении.

Четыре планахроматических объектива с коррекцией на бесконечность и парфокальной высотой 45 мм установлены в пятипозиционный револьвер, развернутый от наблюдателя. Свободное гнездо револьвера позволяет добавить объектив 20x/0,40 или 60x/0,80 для получения промежуточных увеличений. Объективы 40x и 100x подпружинены — это защищает фронтальную линзу и препарат при случайном контакте. Рабочие расстояния объективов снижаются с ростом кратности: 21 мм у 4x, 5 мм у 10x, 0,66 мм у 40x и 0,36 мм у 100x — последние два требуют аккуратной фокусировки и применения покровных стекол стандартной толщины 0,17 мм.

Светодиодный осветитель мощностью 3 Вт с регулировкой яркости расположен под предметным столиком. Светодиод сохраняет стабильную цветовую температуру при изменении интенсивности и имеет ресурс 50 000 часов работы. В комплект входят четыре светофильтра для коррекции спектра под тип препарата или пленки. Наличие полевой диафрагмы совместно с апертурной диафрагмой конденсора позволяет применять метод Кёлера — профессиональную настройку освещения, при которой источник света и апертура конденсора сфокусированы в плоскости препарата, а полевая диафрагма ограничивает освещаемую область до размера поля зрения объектива. Это устраняет паразитную засветку и повышает контрастность изображения.

Конденсор Аббе NA 1,25 закреплен в кронштейне типа «ласточкин хвост» и имеет винты центрировки и регулировки высоты. Слот в конденсоре позволяет быстро вставлять слайдеры темного поля или фазового контраста без демонтажа конденсора — это ускоряет переключение между методами исследования в рамках одной рабочей сессии.

Кому подойдет

Микроскоп рассчитан на специалистов, имеющих опыт работы с лабораторным оборудованием и понимающих принципы настройки освещения по Кёлеру, центрировки конденсора и выбора апертуры под конкретный объектив. Модель подходит для клинических лабораторий, научно-исследовательских институтов, промышленных лабораторий контроля качества и кафедр морфологии медицинских и биологических вузов. Базовая комплектация закрывает задачи светлопольной микроскопии, а модульная конструкция позволяет поэтапно расширять функционал под текущие исследовательские задачи без замены самого микроскопа. Если в работе требуется визуализация живых клеток без окраски, анализ волокнистых структур в поляризованном свете или выявление мелких частиц методом темного поля — соответствующие комплекты приобретаются отдельно и интегрируются в существующую систему.

Что важно знать заранее

Микроскоп работает с тонкими прозрачными препаратами на предметных стеклах — проходящий свет требует, чтобы образец пропускал излучение. Непрозрачные объекты не наблюдаются в данной конфигурации. Для работы на увеличении 1000x обязательно применение иммерсионного масла между фронтальной линзой объектива 100x и покровным стеклом — без иммерсии числовая апертура падает и разрешение снижается. Флакон с иммерсионным маслом входит в комплект, но его нужно регулярно пополнять. После работы с иммерсией объектив необходимо очищать специальными средствами.

Настройка освещения по Кёлеру требует времени и навыка, но дает значительный выигрыш в качестве изображения. Без правильной настройки конденсора и диафрагм возможны неравномерная засветка поля зрения, снижение контраста и искажение цветопередачи. В характеристиках прямо указан уровень сложности сборки и настройки как «сложно» — это означает, что первоначальная установка и юстировка микроскопа потребуют соблюдения инструкции и, возможно, консультации с технической поддержкой или обучения.

Для использования темного поля, фазового контраста или поляризации потребуется приобретение соответствующих аксессуаров — они не входят в базовую комплектацию. Фазово-контрастное устройство включает либо специальный фазовый конденсор и набор фазовых объективов, либо набор фазовых слайдеров и фазовых объективов с центрирующим телескопом. Темное поле реализуется через сухой конденсор NA 0,9 либо иммерсионный конденсор NA 1,36–1,25, либо через слайдер темного поля в штатном конденсоре.

Комплектация

Штатив — основание с встроенным источником питания, светодиодным осветителем проходящего света, механизмом коаксиальной фокусировки, предметным столиком, кронштейном конденсора и револьвером на 5 объективов. Конденсор Аббе NA 1,25 — центрируемый и регулируемый по высоте, с апертурной диафрагмой и слотом для слайдеров. Бинокулярная насадка Gemel — с углом наклона 30° и вращением тубусов на 360°. Четыре планахроматических объектива с коррекцией на бесконечность: 4x/0,10, 10x/0,25, 40x/0,65 (подпружиненный) и 100x/1,25 масляный иммерсионный (подпружиненный). Два окуляра 10x/22 мм с удаленным зрачком 10 мм и наглазниками. Четыре светофильтра для коррекции спектра освещения. Флакон иммерсионного масла для работы с объективом 100x. Сетевой шнур питания, пылезащитный чехол, инструкция и гарантийный талон.

Комплект полностью готов к работе методом светлого поля во всем диапазоне увеличений. Для расширения методов исследования потребуются дополнительные аксессуары.

Рекомендуемые аксессуары

Окуляр 10x/22 мм со шкалой — для линейных измерений структур в поле зрения совместно с калибровочным слайдом. Окуляры большей кратности (12,5x, 15x, 20x, 25x) — повышают общее увеличение системы, но применимы только в пределах полезного увеличения, определяемого числовой апертурой объектива; с объективом 100x/1,25 увеличение свыше 1250x приведет к росту размера изображения без прироста детализации. Объектив 20x/0,40 — заполняет промежуток между 10x и 40x, полезен для задач, где 10x дает недостаточное увеличение, а 40x — избыточное и малое рабочее расстояние. Фазово-контрастное устройство — необходимо для работы с живыми неокрашенными клетками (культуры тканей, микроорганизмы в нативных препаратах); включает фазовый конденсор или фазовые слайдеры, набор фазовых объективов и центрирующий телескоп. Слайдер или конденсор темного поля — для выявления мелких частиц, бактерий, границ клеток на темном фоне; сухой конденсор NA 0,9 применим с объективами до 40x, иммерсионный NA 1,36–1,25 — с объективом 100x. Устройство простой поляризации — для анализа кристаллов, волокон, минералов и других анизотропных структур. Цифровая камера с адаптером C-mount — для документирования препаратов, морфометрии и демонстрации изображения на мониторе.

Итог

MAGUS Bio 250BL — лабораторный микроскоп проходящего света с планахроматической инфинити-оптикой, предназначенный для работы с окрашенными и неокрашенными биологическими препаратами. Базовая конфигурация обеспечивает наблюдение методом светлого поля с увеличением 40–1000 крат и разрешением до 0,3 мкм при использовании иммерсионного объектива 100x/1,25. Настройка освещения по Кёлеру, точная коаксиальная фокусировка с шагом 0,002 мм и эргономичная насадка Gemel с регулировкой высоты выноса зрачка делают микроскоп пригодным для длительной рутинной работы и детальных исследований. Модульная конструкция позволяет последовательно добавлять методы контрастирования — фазовый контраст, темное поле, поляризацию — без замены основного прибора. Микроскоп требует профессиональной настройки и опыта работы с лабораторным оборудованием, но при правильном использовании обеспечивает качество изображения и функциональность, соответствующие задачам научных, клинических и промышленных лабораторий.
