Микроскоп биологический цифровой MAGUS Bio D250TL

MAGUS Bio D250TL — лабораторный микроскоп с цифровой камерой Full HD и планахроматической оптикой

Биологический микроскоп MAGUS Bio D250TL сочетает профессиональную оптическую систему и готовую цифровую камеру в одном комплекте. В основе — планахроматические объективы, скорректированные на бесконечность, конденсор Аббе с числовой апертурой 1,25 и цветная камера MAGUS CDF50 на базе сенсора Sony Exmor с разрешением Full HD. Микроскоп предназначен для работы в светлом поле с возможностью расширения функционала методами темного поля, фазового контраста и поляризации.

Что можно увидеть или сделать на практике

Формат наблюдения и фиксация

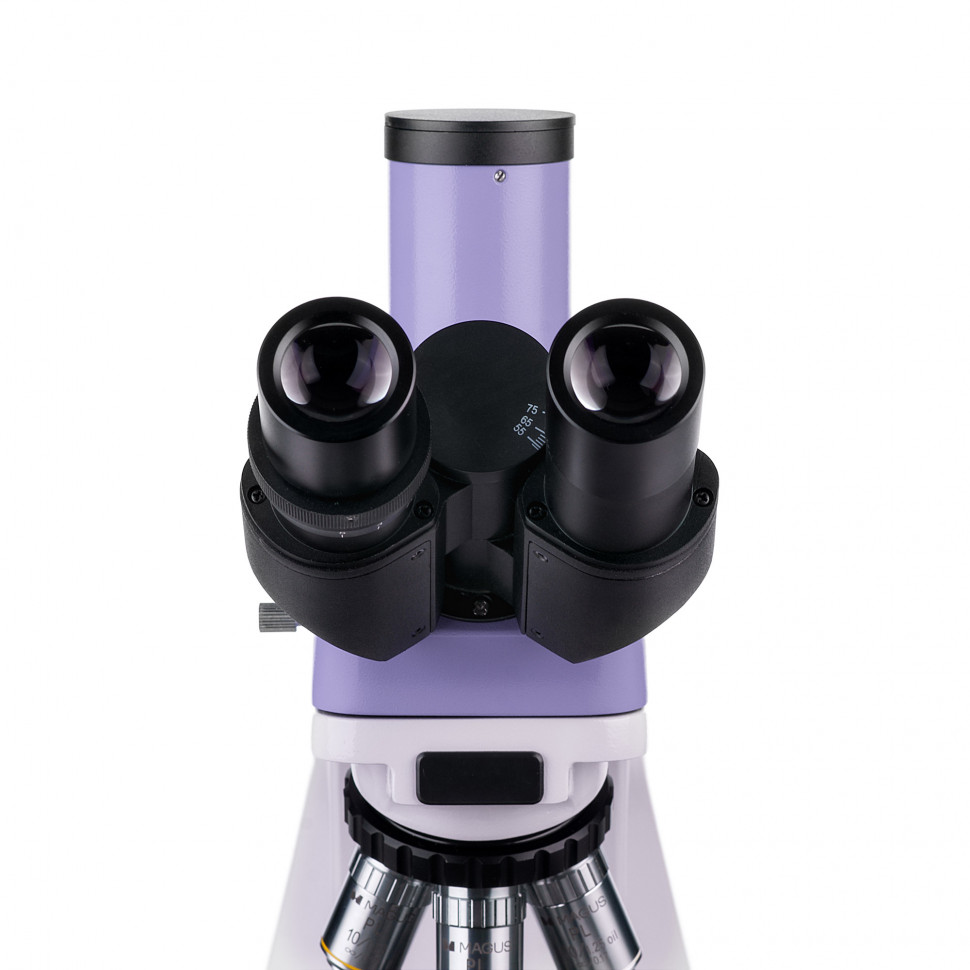

Тринокулярная насадка обеспечивает одновременно визуальное наблюдение через два окуляра и вывод изображения на экран компьютера через встроенный канал визуализации. Камера MAGUS CDF50 устанавливается в вертикальный канал через переходник C-mount и подключается к компьютеру по USB 3.0 со скоростью передачи данных 5 Гб/с. Разрешение 1920x1080 пикселей при кадровой частоте 96 кадров в секунду позволяет фиксировать подвижные объекты — движение микроорганизмов, процессы в живых клетках — без смазывания изображения. Сенсор Sony Exmor изготовлен с применением технологии обратной засветки, что повышает светочувствительность матрицы до 8935 мВ при выдержке 1/30 секунды и обеспечивает четкое изображение даже при недостаточном освещении образца. Программное обеспечение MAGUS View поддерживает съемку в форматах JPG, BMP, PNG, TIF и запись видео в WMV, AVI, H264, H265 с ручной и автоматической настройкой баланса белого, экспозиции и времени выдержки от 0,014 мс до 15 секунд.

Что можно рассмотреть

Микроскоп работает в проходящем свете методом светлого поля. Диапазон увеличения от 40 до 1000 крат обеспечивается комбинацией окуляров 10x и четырех объективов: 4x/0,10, 10x/0,25, 40x/0,65 и масляного иммерсионного 100x/1,25. Объектив 4х с числовой апертурой 0,10 и рабочим расстоянием 21 мм подходит для обзорного сканирования препарата и поиска нужной области. Объектив 10х (апертура 0,25, рабочее расстояние 5 мм) позволяет рассмотреть структуру растительных и животных тканей на срезах, крупные клетки и их ядра. Объектив 40х с апертурой 0,65 раскрывает детали клеточного строения — органеллы, границы клеточных стенок, форму бактерий. Масляный иммерсионный объектив 100х с апертурой 1,25 обеспечивает максимальное разрешение и необходим для изучения мелких микроорганизмов, внутриклеточных структур, морфологии форменных элементов крови в окрашенных мазках. Конденсор с апертурой 1,25 согласован с максимальной апертурой иммерсионного объектива, что исключает потерю разрешающей способности на высоких увеличениях. Светлое поле требует подготовки тонких прозрачных препаратов на предметных стеклах — гистологических срезов толщиной до 10 мкм, мазков крови или микроорганизмов, окрашенных для повышения контраста, временных препаратов водных организмов.

Точность позиционирования и фокусировки

Двухкоординатный механический предметный столик размером 180x150 мм перемещает препарат в диапазоне 75 мм по одной оси и 50 мм по другой. Препаратоводитель съемный, что позволяет при необходимости выполнять ручное сканирование образца. Коаксиальная система фокусировки включает грубую наводку с ходом 21 мм и шагом 39,8 мм на оборот рукоятки и тонкую наводку с шагом 0,002 мм, что обеспечивает точную установку фокальной плоскости на объективах с малой глубиной резкости. Грубая фокусировка оснащена механизмом регулировки жесткости хода и блокиратором, предотвращающим случайное смещение фокуса и повреждение препарата фронтальной линзой объектива. Конденсор Аббе центрируется и регулируется по высоте, апертурная и ирисовая полевая диафрагмы позволяют настраивать освещение по методу Кёлера — это обеспечивает равномерность освещения поля зрения и максимальный контраст изображения за счет точного согласования световых конусов конденсора и объектива.

Конструкция и технологии

Планахроматические объективы, скорректированные на бесконечность, формируют плоское поле зрения без кривизны по краям кадра и обеспечивают резкость по всей площади наблюдения. Коррекция на бесконечность означает, что световой пучок между объективом и окуляром идет параллельно, что позволяет встраивать в оптический путь дополнительные модули — фазово-контрастные кольца, поляризационные фильтры, призмы — без изменения фокусного расстояния и потери качества изображения. Парфокальная высота объективов 45 мм гарантирует, что при смене объектива револьверным устройством фокус остается близким к установленному, требуется лишь небольшая докоррекция тонкой наводкой. Револьвер рассчитан на 5 объективов, одно гнездо остается свободным для установки дополнительного объектива — например, 20х/0,40 или 60х/0,80 из опциональной линейки. Револьверное устройство развернуто от наблюдателя, что освобождает пространство над предметным столиком и упрощает работу с препаратом.

Тринокулярная насадка типа Gemel (конструкция Зидентопфа) вращается на 360° вокруг вертикальной оси, что позволяет настроить высоту взора под рост наблюдателя и обеспечить эргономичное положение головы при длительной работе. Окулярные тубусы наклонены на 30° от вертикали. Межзрачковое расстояние регулируется в диапазоне от 48 до 75 мм, диоптрийная коррекция ±6 диоптрий на левом тубусе компенсирует разницу зрения между глазами наблюдателя. Окуляры 10x/22 мм с удаленным зрачком 10 мм позволяют работать в очках.

Светодиодный осветитель мощностью 3 Вт расположен в нижней части корпуса и питается от сети 220 В. Яркость регулируется плавно, цветовая температура остается стабильной при изменении мощности. В комплекте поставляются четыре светофильтра для коррекции спектрального состава освещения. Конденсор оснащен слотом типа «ласточкин хвост» для быстрой установки слайдеров темного поля или фазового контраста без разборки оптической системы. Цельнолитой алюминиевый корпус обеспечивает жесткость конструкции и стабильность фокуса при изменении температуры в лаборатории.

Кому подойдет

MAGUS Bio D250TL предназначен для лабораторий, научных и образовательных учреждений, где требуется профессиональная оптическая система в сочетании с возможностью цифровой фиксации результатов. Микроскоп подходит для гистологических исследований — изучения окрашенных срезов тканей, микробиологии — анализа мазков и культур микроорганизмов, гематологии — подсчета и определения морфологии клеток крови, паразитологии, ботаники. Готовая цифровая система избавляет от необходимости подбирать и устанавливать камеру отдельно, что ускоряет ввод микроскопа в эксплуатацию. Высокая кадровая частота камеры 96 кадров в секунду позволяет фиксировать динамические процессы — подвижность сперматозоидов, движение простейших, изменения в живых клетках при перфузии растворов. Возможность расширения функционала фазово-контрастным устройством, конденсором темного поля или поляризационными элементами делает микроскоп универсальным инструментом для лабораторий с расширяющимся кругом задач. Сложность сборки и настройки требует опыта работы с профессиональной микроскопией — центровки конденсора, настройки освещения по Кёлеру, работы с иммерсионным маслом.

Что важно знать заранее

Микроскоп поставляется в базовой комплектации с методом светлого поля. Для работы по методам темного поля, фазового контраста или поляризации необходимо приобретать соответствующие аксессуары отдельно — конденсоры или слайдеры, специальные объективы с фазовыми кольцами, центрирующий телескоп, поляризатор и анализатор. Масляный иммерсионный объектив 100x/1,25 требует нанесения капли иммерсионного масла между фронтальной линзой объектива и покровным стеклом препарата, после работы масло необходимо удалять специальными салфетками и растворителем. Рабочее расстояние иммерсионного объектива составляет 0,36 мм, что требует аккуратности при фокусировке во избежание повреждения препарата и оптики. Камера требует подключения к компьютеру с операционной системой Windows 8/10/11, Mac OS X или Linux, процессором Intel Core 2 от 2,8 ГГц, минимум 2 ГБ оперативной памяти и портом USB 3.0. Для работы элемента Пельтье камеры может потребоваться внешний адаптер питания 12 В, 3 А. Разрешение сенсора 2,1 мегапикселя (1920x1080) достаточно для документирования и рутинных измерений, но для сверхдетальной фотофиксации на максимальных увеличениях может быть ограничением по сравнению с камерами высокого разрешения.

Комплектация

• Цифровая камера MAGUS CDF50 — сенсор Sony Exmor CMOS 2,1 Мпикс с креплением C-mount, кабель USB 3.0, установочный диск с драйверами и программным обеспечением MAGUS View, инструкция и гарантийный талон
• Штатив микроскопа — цельнолитой алюминиевый корпус со встроенным источником питания, светодиодным осветителем 3 Вт, системой коаксиальной фокусировки, двухкоординатным механическим предметным столиком, кронштейном конденсора типа «ласточкин хвост», револьверным устройством на 5 объективов
• Конденсор Аббе NA 1,25 — с центрировкой, регулировкой по высоте, апертурной и полевой диафрагмами, слотом для слайдеров
• Тринокулярная насадка Gemel — с вращением на 360°, наклоном 30°, регулировкой межзрачкового расстояния 48–75 мм, диоптрийной коррекцией ±6 D
• Четыре планахроматических объектива — 4x/0,10, 10x/0,25, 40xs/0,65 подпружиненный, 100xs/1,25 масляный иммерсионный подпружиненный, скорректированные на бесконечность, парфокальная высота 45 мм
• Два окуляра 10x/22 мм — с удаленным зрачком 10 мм, диаметр тубуса 30 мм
• Два наглазника на окуляр
• Четыре светофильтра
• Переходник C-mount — для установки камеры в канал визуализации
• Флакон иммерсионного масла
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект содержит все необходимое для начала работы в светлом поле с цифровой фиксацией изображения. Для расширения методов наблюдения потребуется приобретение дополнительных аксессуаров.

Рекомендуемые аксессуары

Фазово-контрастное устройство — позволяет наблюдать неокрашенные живые клетки и прозрачные структуры за счет преобразования фазовых сдвигов света в контраст изображения. Требуется фазовый конденсор или набор фазовых слайдеров, набор фазовых объективов с кольцевыми диафрагмами и центрирующий телескоп для юстировки системы.

Конденсор темного поля — сухой с апертурой 0,9 или иммерсионный с апертурой 1,36–1,25 для наблюдения объектов на темном фоне за счет рассеянного и отраженного света. Альтернативой служит слайдер темного поля для быстрой установки в штатный конденсор Аббе.

Устройство простой поляризации — поляризатор и анализатор для исследования анизотропных структур — кристаллов, волокон, крахмальных зерен.

Дополнительные окуляры — 12,5х, 15х, 20х, 25х для повышения верхнего предела увеличения до 1250–2500 крат, окуляр 10х со шкалой для измерений в поле зрения.

Дополнительные объективы — 20х/0,40 для заполнения свободного гнезда револьвера и получения промежуточного увеличения 200х, 60х/0,80 для увеличения 600х.

Калибровочный слайд — для калибровки измерений в программном обеспечении камеры.

Предметные и покровные стекла, набор для приготовления препаратов — пипетки, иглы, красители — для подготовки образцов.

Итог

MAGUS Bio D250TL — готовая цифровая система для лабораторной микроскопии в светлом поле. Планахроматическая оптика, скорректированная на бесконечность, конденсор Аббе с апертурой 1,25, точная фокусировка и координатный столик обеспечивают профессиональное качество изображения и удобство работы с гистологическими и микробиологическими препаратами. Камера Sony Exmor с высокой светочувствительностью и частотой 96 кадров в секунду позволяет фиксировать динамические процессы в Full HD. Модульная конструкция оставляет возможность расширения функционала методами темного поля, фазового контраста и поляризации по мере роста задач лаборатории.
