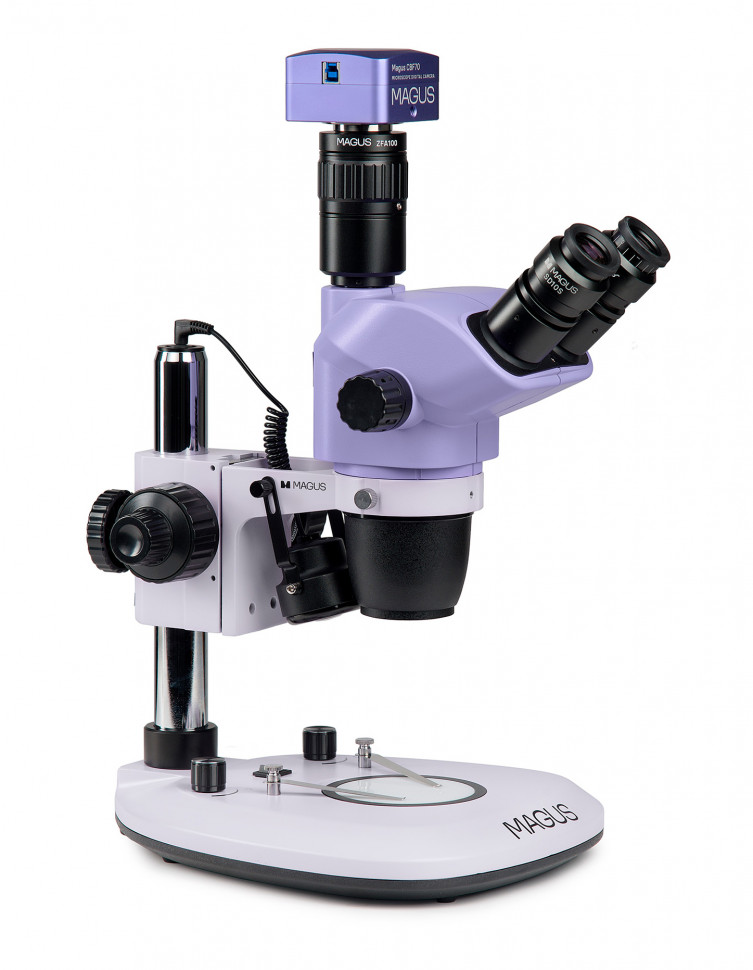

Микроскоп стереоскопический цифровой MAGUS Stereo D8T PLUS

MAGUS Stereo D8T PLUS — цифровой стереомикроскоп с камерой 21 Мпикс и комбинированным освещением

MAGUS Stereo D8T PLUS объединяет стереоскопический микроскоп с плавной трансфокацией и профессиональную цифровую камеру в готовом комплекте. Тринокулярная насадка обеспечивает одновременное визуальное наблюдение через окуляры и вывод изображения на монитор через отдельный вертикальный канал, что позволяет вести документирование процесса без прерывания работы. Комбинированное освещение — отражённый косой свет и проходящий свет по 3 Вт каждый — расширяет диапазон исследуемых объектов от полностью непрозрачных до полупрозрачных и прозрачных образцов.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереоскопическая схема Грену создаёт объёмное изображение с выраженной глубиной резкости, что принципиально важно при работе с рельефными и неоднородными объектами. Микроскоп подходит для исследования объёмных непрозрачных образцов — электронных плат, паяных соединений, микросхем, ювелирных изделий, минералов, насекомых, ботанических образцов. Отражённое косое освещение выявляет детали рельефа на непрозрачных поверхностях, проходящий свет позволяет работать с полупрозрачными и прозрачными объектами — тонкими срезами растений, крыльями насекомых, мембранами. Такая гибкость освещения делает прибор универсальным инструментом для контроля качества в производстве, исследовательских задач в биологии и материаловедении, прецизионных ремонтных работ.

Рабочее расстояние и удобство работы

Рабочее расстояние 105 мм между объективом и предметным столиком оставляет достаточно пространства для манипуляций руками или инструментом непосредственно во время наблюдения. Это критически важно для пайки микроэлектронных компонентов, сборки миниатюрных механизмов, препарирования биологических образцов, огранки и закрепки камней. Предметный столик диаметром 95 мм вмещает образцы среднего размера, входящие в комплект прозрачная и чёрно-белая пластины обеспечивают контрастный фон для объектов разной отражающей способности. Трансфокатор с коэффициентом 8,4:1 позволяет плавно менять увеличение без потери фокуса и без необходимости перемещать образец — наблюдаемая область остаётся в центре поля зрения при переходе от обзорного режима к детальному рассмотрению.

Диапазон увеличения

Базовая комплектация с окулярами 10x и объективом с диапазоном 0,65–5,5x обеспечивает общее увеличение от 6,5 до 55 крат. Нижняя граница предназначена для обзора крупных деталей и позиционирования образца, верхняя — для детального изучения микроструктур. Это типичный и достаточный диапазон для стереомикроскопии: выше 50–60 крат стереоэффект слабеет, рабочее расстояние сокращается, глубина резкости падает. Если задачи требуют большего увеличения, система расширяется дополнительными окулярами (до 30x) и насадками на объектив (0,5x, 1,5x, 2x) — опциональная конфигурация доводит диапазон до 3,25–330 крат, хотя при максимальных значениях рабочее расстояние снижается до 26 мм.

Формат наблюдения

Тринокулярная насадка разделяет световой поток: два окулярных канала предназначены для визуального наблюдения, третий вертикальный канал отведён под цифровую камеру. Это позволяет вести одновременную работу двумя способами — исследователь смотрит в окуляры и выполняет манипуляции, в то время как изображение передаётся на монитор для группового просмотра, записи или консультации с коллегами удалённо. Насадка поворачивается на 360° с фиксацией в любом положении, что обеспечивает удобное позиционирование прибора на рабочем месте независимо от расположения монитора или направления естественного освещения.

Съёмка и измерения

Цифровая камера MAGUS CBF70 с разрешением 21 мегапиксель строится на сенсоре SONY Exmor CMOS формата 4/3 дюйма (17,4×13,0 мм). Физически крупная матрица с размером пикселя 3,3×3,3 мкм обеспечивает высокую светочувствительность и низкий уровень шума, что критично при работе с образцами, не допускающими яркого освещения. Камера предлагает несколько режимов съёмки с балансом между детализацией и скоростью: максимальное разрешение 5280×3956 пикселей при 25 кадрах в секунду (12-битный режим) подходит для статичных объектов и высококачественной фотофиксации, снижение разрешения до 1760×1318 пикселей поднимает частоту до 240 кадров в секунду (8-битный режим), что необходимо для записи динамичных процессов — движения микроорганизмов, манипуляций при сборке, быстрых технологических операций. Интерфейс USB 3.2 Gen 2 с пропускной способностью 10 Гбит/с передаёт данные практически без задержки. Входящее в комплект программное обеспечение MAGUS View выводит изображение на экран, выполняет линейные и угловые измерения, сохраняет материалы в форматах JPG, BMP, PNG, TIF для фото и AVI, H.264, H.265, WMV для видео. Адаптер C-mount с увеличением 1x согласует размер сенсора с оптической системой микроскопа, исключая виньетирование и обеспечивая равномерную резкость по всему полю зрения.

Конструкция и технологии

Оптическая система построена по схеме Грену — классическому решению для стереомикроскопов, где два независимых оптических канала формируют изображения под небольшим углом друг к другу, создавая стереоскопический эффект. Трансфокатор с коэффициентом 8,4:1 изменяет увеличение плавно, без ступеней и смены объективов, сохраняя фокусировку на протяжении всего диапазона. Фокусировочный механизм реализован в двух режимах: грубая наводка с ходом 45 мм и регулируемой жёсткостью позволяет быстро подвести образец в зону резкости, тонкая фокусировка с шагом 0,002 мм обеспечивает прецизионную настройку при максимальном увеличении. Управление обеими системами выполнено коаксиальными ручками — концентрическими рукоятками на одной оси, что ускоряет переключение между режимами.

Цельнолитой алюминиевый корпус снижает вибрации и обеспечивает стабильность при длительной работе. Светодиодное освещение двух типов — отражённый косой свет и проходящий свет мощностью по 3 Вт — встроено в конструкцию: осветитель косого освещения устанавливается сверху и направляет свет под углом к поверхности образца, выявляя рельеф; проходящий свет расположен в основании под предметным столиком. Оба источника регулируются по яркости независимо, что позволяет настроить освещение под конкретный образец. Окуляры 10x/22 мм с удалённым зрачком рассчитаны на пользователей, работающих в очках, диоптрийная коррекция ±5 диоптрий на каждом окуляре компенсирует различия зрения левого и правого глаза. Межзрачковое расстояние регулируется в диапазоне 54–75 мм.

Система допускает расширение методов контрастирования и функциональности через дополнительные аксессуары: конденсор тёмного поля создаёт контраст за счёт бокового освещения, выявляя структуры с низким собственным контрастом; устройство простой поляризации отсекает отражённый свет, снижая блики на полированных металлических и минералогических образцах; кольцевые осветители с различными схемами включения (по секторам, с поляризационным фильтром) обеспечивают бестеневое или направленное освещение. Насадки на объектив (0,5x, 1,5x, 2x) изменяют увеличение и рабочее расстояние без замены оптической головки.

Кому подойдёт

MAGUS Stereo D8T PLUS ориентирован на профессиональные лаборатории и производственные участки, где требуется одновременное визуальное наблюдение и цифровая документация с возможностью количественного анализа. В контроле качества электронной промышленности прибор используется для инспекции паяных соединений, трассировки печатных плат, выявления дефектов микросхем. В ювелирном деле — для оценки чистоты камней, контроля закрепки, анализа структуры сплавов. В биологических и энтомологических исследованиях — для препарирования, морфометрии, фотофиксации образцов с сохранением объёмного восприятия. В учебных учреждениях с профессиональной подготовкой — для демонстрационных занятий с выводом изображения на проектор, лабораторных практикумов с документированием результатов.

Прибор подходит специалистам, работающим с объектами среднего и малого размера, не требующим предварительной пробоподготовки в виде тонких срезов, и нуждающимся в стереоскопическом восприятии глубины. Наличие встроенной камеры высокого разрешения делает систему выбором для задач, где фото- и видеофиксация — не разовая опция, а регулярная часть рабочего процесса. Расширяемость платформы через дополнительные оптические модули и методы контрастирования позволяет адаптировать прибор под изменяющиеся исследовательские или производственные требования.

Что важно знать заранее

Производитель указывает уровень сложности сборки и настройки как высокий. Оптическая система требует корректной юстировки межзрачкового расстояния и диоптрийной коррекции для каждого пользователя, настройки освещения под конкретный тип образца, установки и калибровки цифровой камеры через программное обеспечение. Первичная настройка займёт время и потребует понимания принципов стереомикроскопии.

Базовое увеличение ограничено 55 кратами — этого достаточно для большинства задач инструментальной микроскопии, но недостаточно для исследований на клеточном уровне или субмикронных структур. Расширение диапазона через дополнительные окуляры и насадки на объектив приобретается отдельно. Предметный столик диаметром 95 мм накладывает ограничения на размер образцов — крупногабаритные детали и сборки потребуют специализированных штативов, доступных как опция.

Цифровая камера подключается к компьютеру через USB 3.2 Gen 2 и требует соответствующего порта — старые системы с USB 2.0 не обеспечат заявленную скорость передачи данных. Системные требования включают процессор от Intel Core 2 с частотой от 2,8 ГГц, минимум 2 ГБ оперативной памяти, операционную систему Windows 8/10/11, Mac OS X или Linux. Рабочий диапазон температур камеры составляет –10…+50°C, микроскопа — 0…+40°C, что необходимо учитывать при размещении оборудования.

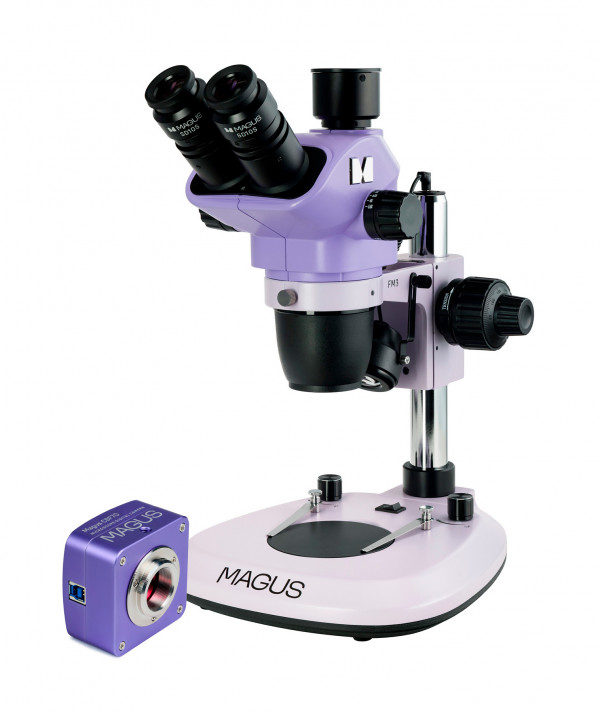

Комплектация

• Цифровая камера MAGUS CBF70 — 21-мегапиксельная камера с сенсором SONY Exmor CMOS 4/3 дюйма, USB-кабелем, программным обеспечением MAGUS View и документацией. Устанавливается в вертикальный канал тринокулярной насадки, передаёт изображение на компьютер, выполняет фото- и видеозапись, линейные и угловые измерения.
• Основание со встроенным источником проходящего света — содержит светодиодный осветитель 3 Вт, встроенный блок питания, штатив с фокусировочным механизмом. Обеспечивает устойчивость системы и освещение прозрачных и полупрозрачных образцов снизу.
• Оптическая головка с визуальной насадкой — объектив с трансфокатором 0,65–5,5x и тринокулярная насадка с поворотом на 360°. Формирует стереоскопическое изображение и распределяет световой поток между окулярами и камерой.
• Окуляры 10x/22 мм (2 шт.) — широкопольные окуляры с удалённым зрачком и диоптрийной коррекцией ±5 диоптрий. Подходят для пользователей в очках.
• Адаптер C-mount 1x — согласует размер сенсора камеры с оптической системой микроскопа, исключает виньетирование.
• Чёрно-белая и прозрачная пластины — устанавливаются на предметный столик, создают контрастный фон для образцов разной отражающей способности.
• Осветитель отражённого света косого освещения — светодиодный источник 3 Вт, направляет свет под углом к поверхности, выявляет рельеф непрозрачных объектов.
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект полностью готов к работе после сборки и настройки: микроскоп, камера, программное обеспечение, осветители двух типов, пластины для образцов и адаптер для камеры входят в базовую поставку. Для количественного анализа потребуется калибровочный слайд, для специальных методов контрастирования — соответствующие аксессуары.

Рекомендуемые аксессуары

Калибровочный слайд необходим для точных линейных измерений в программном обеспечении — без калибровки измерения остаются в пикселях, а не в реальных единицах длины. Окуляры других кратностей (15x, 20x, 25x, 30x) изменяют общее увеличение без замены оптической головки, расширяя диапазон применения. Насадки на объектив (0,5x, 1,5x, 2x) также меняют увеличение и одновременно корректируют рабочее расстояние: насадка 0,5x увеличивает его до 177 мм, что полезно при работе с крупными объектами или манипуляциях сложным инструментом, насадки 1,5x и 2x сокращают расстояние до 47 и 26 мм соответственно, повышая детализацию.

Конденсор тёмного поля и устройство простой поляризации расширяют методы контрастирования: тёмное поле выявляет края и границы объектов с низким собственным контрастом, поляризация снижает блики на металлических шлифах и минералах. Кольцевые осветители различных типов (обычный, с поляризационным фильтром, с включением по секторам) обеспечивают равномерное бестеневое или направленное освещение, что критично при работе с рельефными образцами. Механический предметный столик с координатными перемещениями и нониусными шкалами позволяет точно позиционировать образец и возвращаться к одной и той же области при повторных измерениях.

Сравнение

В отличие от стереомикроскопов с отдельно приобретаемой камерой, MAGUS Stereo D8T PLUS поставляется готовым цифровым комплектом. Камера MAGUS CBF70, адаптер C-mount и программное обеспечение входят в базовую комплектацию — не требуется подбирать совместимое оборудование, проверять соответствие разрешения сенсора оптической системе или искать драйверы. Тринокулярная насадка с отдельным вертикальным каналом для камеры позволяет вести визуальное наблюдение и цифровую фиксацию одновременно, без компромисса между удобством работы через окуляры и документированием результатов. Комбинированное освещение — отражённый косой свет и проходящий свет — делает систему универсальной для непрозрачных, полупрозрачных и прозрачных образцов, тогда как многие стереомикроскопы оснащены только верхним светом и требуют докупки нижнего осветителя отдельно.

Итог

MAGUS Stereo D8T PLUS — профессиональный цифровой стереомикроскоп с готовым комплектом камеры высокого разрешения, комбинированным освещением и широкими возможностями расширения. Плавная трансфокация, большое рабочее расстояние и стереоскопический эффект обеспечивают удобство при работе с объёмными образцами, тринокулярная насадка позволяет одновременно вести визуальное наблюдение и документирование процесса. Прибор подходит для контроля качества в электронике, исследований в биологии и материаловедении, прецизионных ремонтных и сборочных операций, учебных задач с групповым просмотром. Высокий уровень сложности настройки компенсируется функциональностью и готовностью системы к работе без поиска дополнительного оборудования.
