Микроскоп стереоскопический MAGUS Stereo A8

Микроскоп стереоскопический MAGUS Stereo A8 — схема Аббе, планахроматический объектив, 8–65 крат

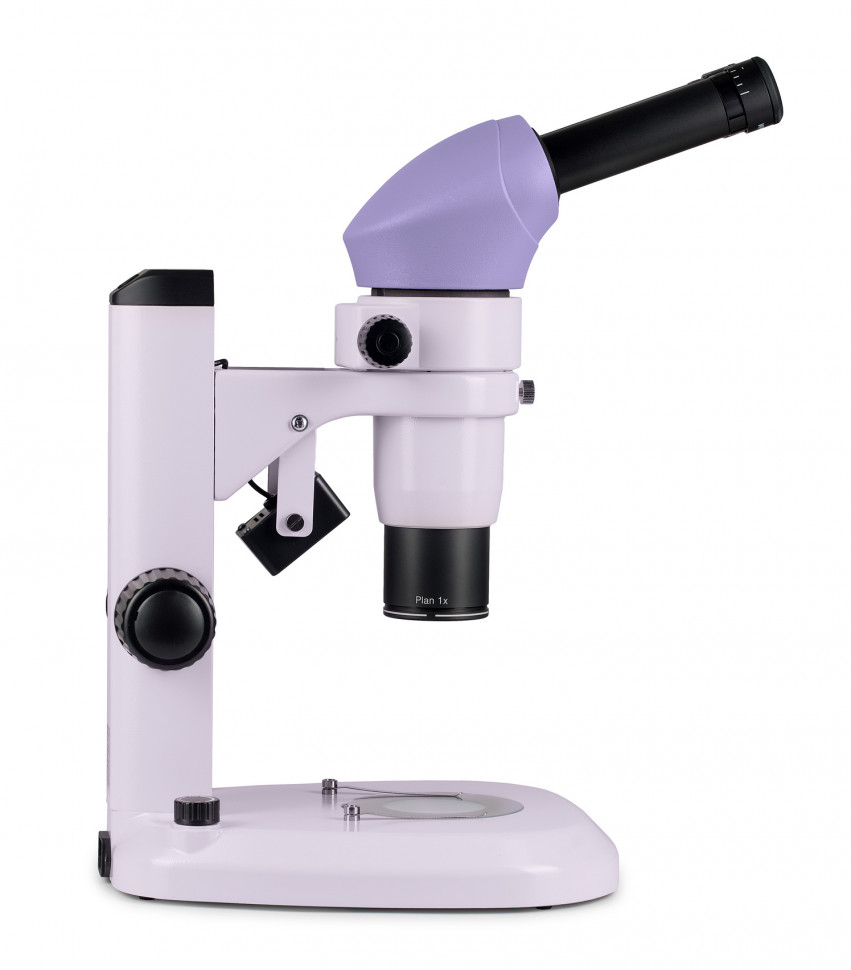

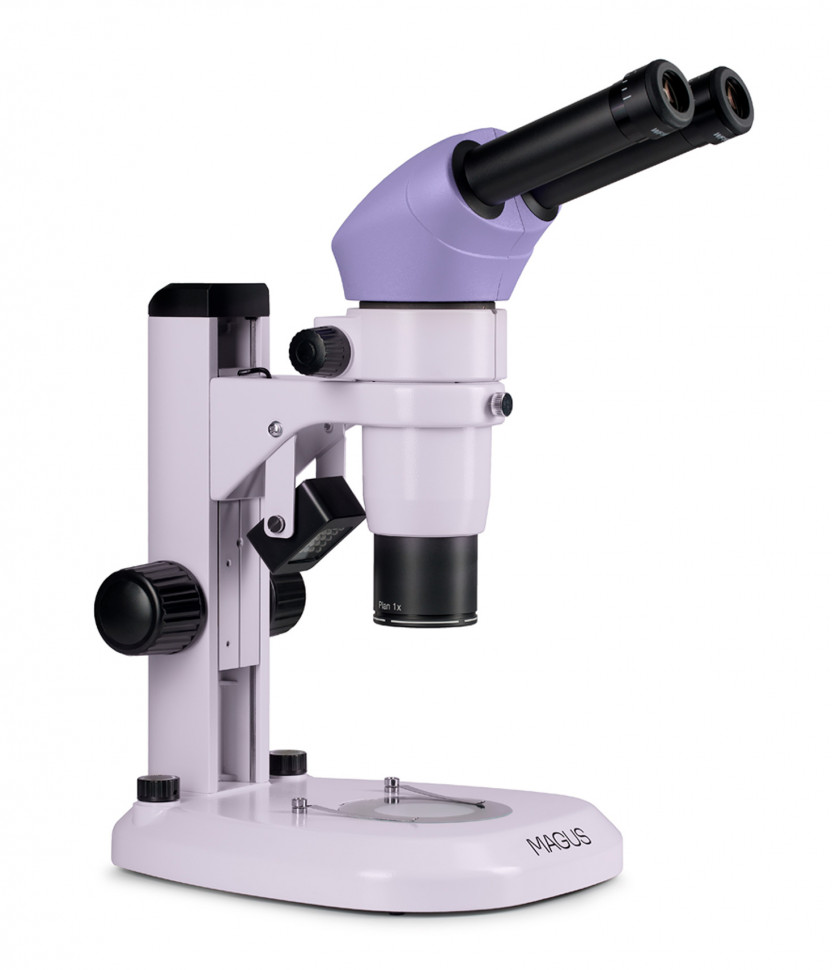

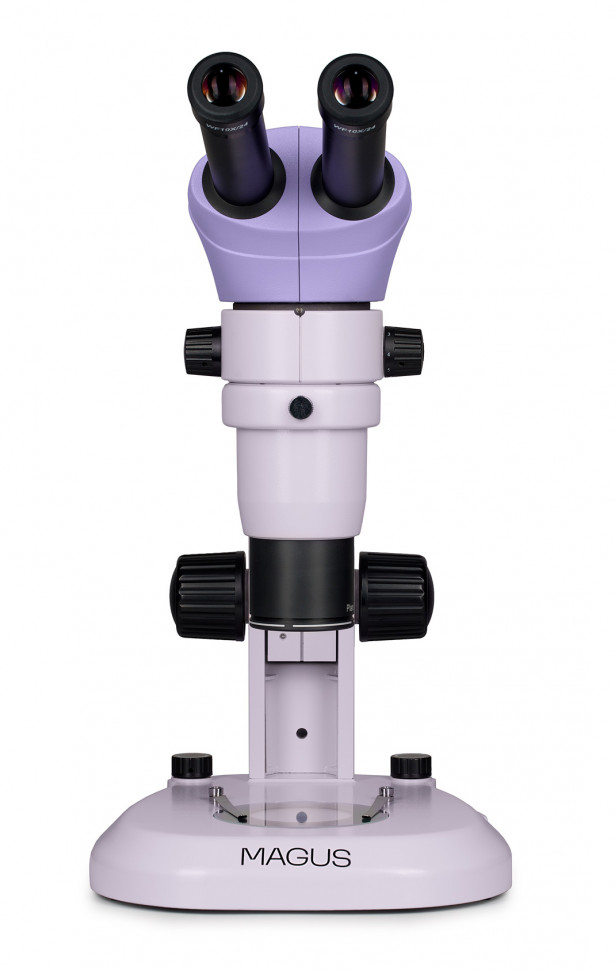

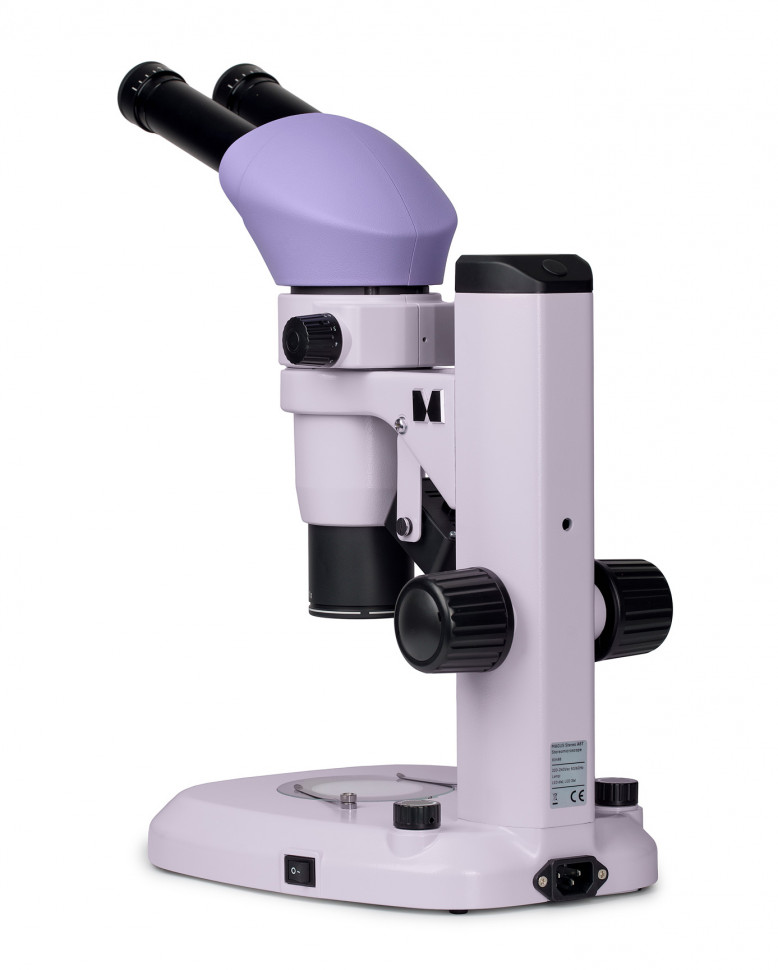

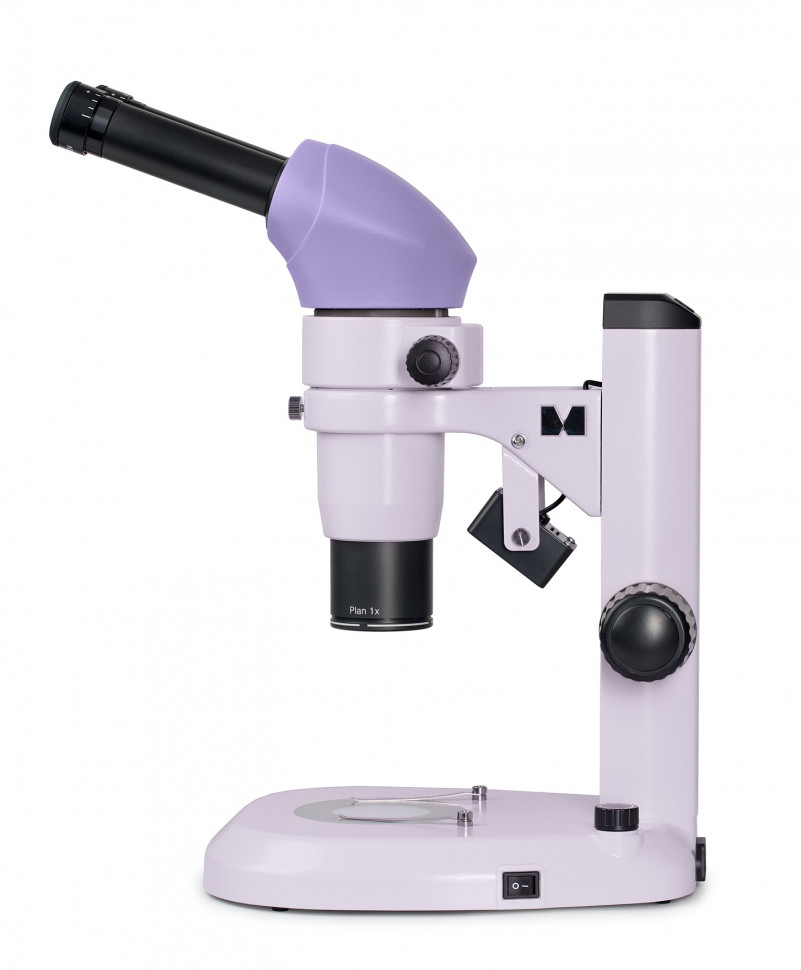

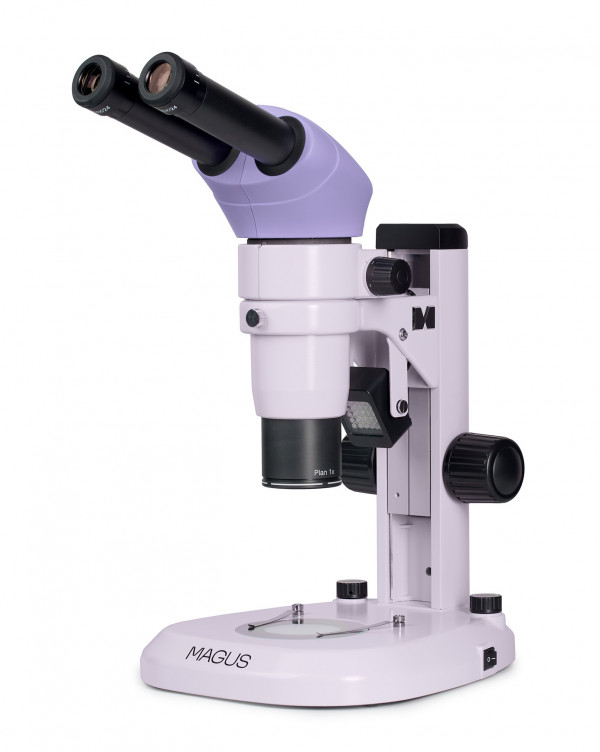

MAGUS Stereo A8 — лабораторный стереомикроскоп с оптической схемой Аббе и планахроматическим главным объективом. Модель обеспечивает стереоскопическое наблюдение объёмных образцов в диапазоне увеличения 8–65 крат с возможностью плавной регулировки через панкратический объектив с коэффициентом трансфокации 8:1. Комбинированное освещение — проходящий свет 6 Вт и отражённый косой свет 3 Вт — позволяет работать с прозрачными и непрозрачными образцами. Рабочее расстояние 78 мм при использовании главного объектива 1х обеспечивает достаточное пространство для манипуляций инструментами во время наблюдения.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп предназначен для работы с объёмными образцами, требующими стереоскопического восприятия: рельеф поверхности, топографические особенности, пространственная структура объекта видны в трёхмерном изображении. Типичные задачи — инспекция паяных соединений и печатных плат в микроэлектронике, контроль качества поверхности в материаловедении, морфологическое исследование биологических объектов (насекомые, растительные ткани, анатомические структуры), судебная экспертиза вещественных доказательств, археологические исследования артефактов, геммология и минералогия. Образцы не требуют специальной пробоподготовки в виде тонких срезов — объект размещается на столике и наблюдается в отражённом или проходящем свете в зависимости от степени прозрачности.

Рабочее расстояние и удобство работы

Рабочее расстояние 78 мм с главным объективом 1х позволяет свободно манипулировать образцом пинцетом, препаровальными иглами, паяльником или другим инструментом во время наблюдения без риска контакта с оптикой. При установке опционального объектива 0,5х рабочее расстояние увеличивается, при установке объектива 2х — уменьшается. Коаксиальная грубая фокусировка с ходом 105 мм и регулируемой жёсткостью обеспечивает точную наводку на резкость и удобство работы с образцами различной толщины. Бинокулярная насадка с углом наклона 20° снижает нагрузку на шею и спину при длительных исследованиях. Межзрачковое расстояние регулируется в диапазоне 55–75 мм, диоптрийная коррекция ±5D на каждом окуляре позволяет настроить резкость под индивидуальные особенности зрения.

Диапазон увеличения

Базовый диапазон увеличения 8–65 крат формируется панкратическим объективом 0,8–6,5х и окулярами 10х. В комплект входят два типа окуляров — 10x/22 мм и 10x/24 мм, последние обеспечивают более широкое поле зрения (30 мм на минимальном увеличении, 3,43 мм на максимальном). Панкратический объектив позволяет плавно изменять увеличение без смены оптических элементов, что удобно при переходе от обзорного осмотра к детальному исследованию участка. Опциональные окуляры 15х и 20х расширяют диапазон до 12–130 крат и 16–130 крат соответственно, но уменьшают поле зрения. Сменные главные объективы 0,3х, 0,5х и 2х изменяют итоговое увеличение, рабочее расстояние и ширину поля: объектив 0,3х даёт максимально широкий обзор при минимальном увеличении, объектив 2х — максимальное увеличение до 256 крат в комбинации с окуляром 20х и панкратическим объективом на максимальной кратности.

Конструкция и технологии

Микроскоп построен по оптической схеме Аббе (Common Main Objective), в которой два независимых оптических канала для левого и правого глаза проходят через один общий главный объектив, расположенный перпендикулярно плоскости образца. Такая конструкция исключает трапецеидальные искажения изображения, характерные для схемы Грену, где каждый канал имеет отдельный наклонённый объектив. Стереоэффект формируется за счёт небольшого углового смещения оптических осей внутри панкратического узла, что создаёт восприятие объёма и глубины.

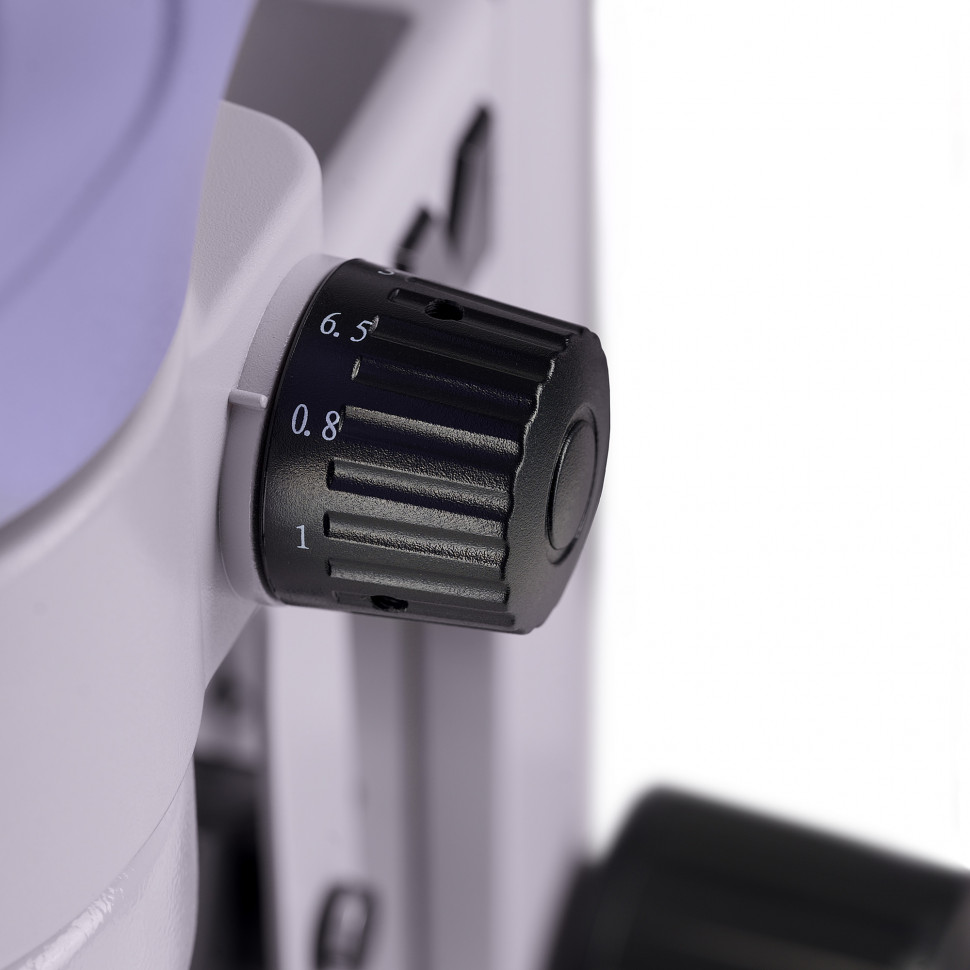

Планахроматический главный объектив 1х корректирует хроматические аберрации для двух длин волн и сферические аберрации в параксиальной зоне, обеспечивает плоское поле зрения по всей площади наблюдения. Панкратический объектив с коэффициентом трансфокации 8:1 (диапазон 0,8–6,5х) изменяет увеличение и фокусное расстояние одновременно, поддерживая резкость изображения при перемещении по зуму. Изображение формируется в прямом, неинвертированном виде, что упрощает манипуляции с образцом.

Комбинированное освещение включает встроенный источник проходящего света мощностью 6 Вт в основании столика и внешний осветитель косого отражённого света мощностью 3 Вт. Проходящий свет используется для прозрачных и полупрозрачных образцов в комбинации со стеклянной пластиной столика, обеспечивая равномерное освещение снизу. Осветитель косого освещения создаёт направленный поток света под углом к поверхности непрозрачного образца, выявляя рельеф и текстуру за счёт игры света и тени. Яркость обоих источников регулируется. Светодиодные источники света имеют длительный ресурс работы, не нагревают образец и не изменяют цветовую температуру в процессе эксплуатации.

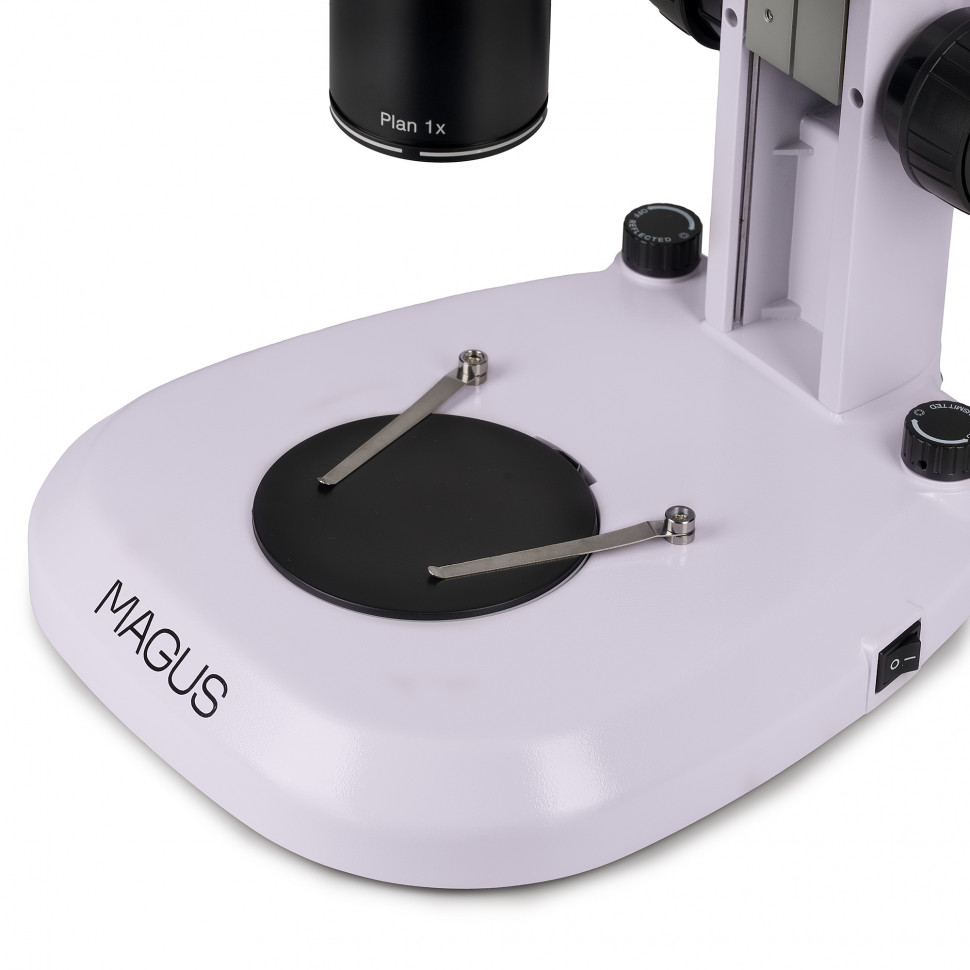

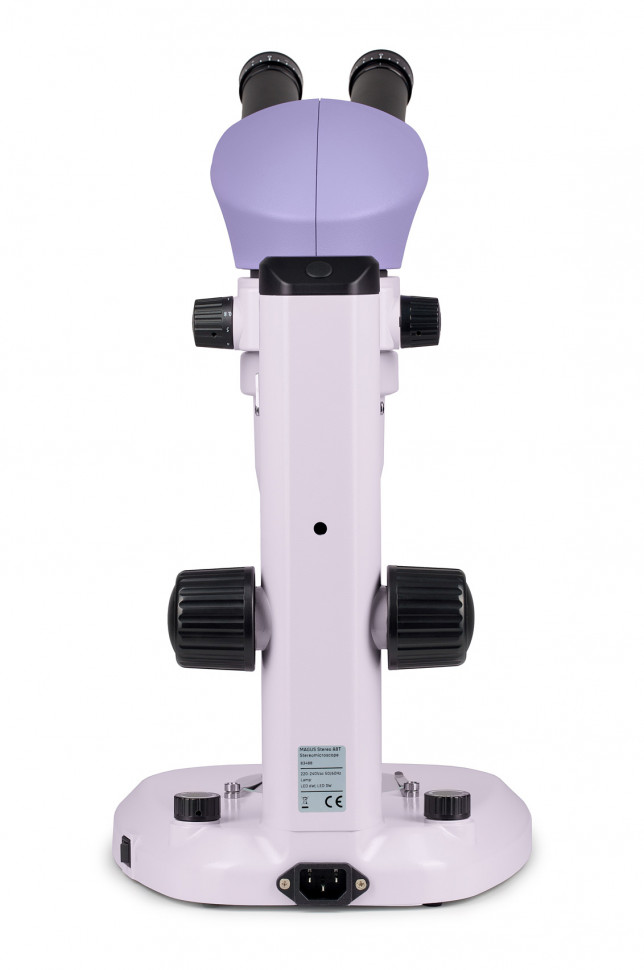

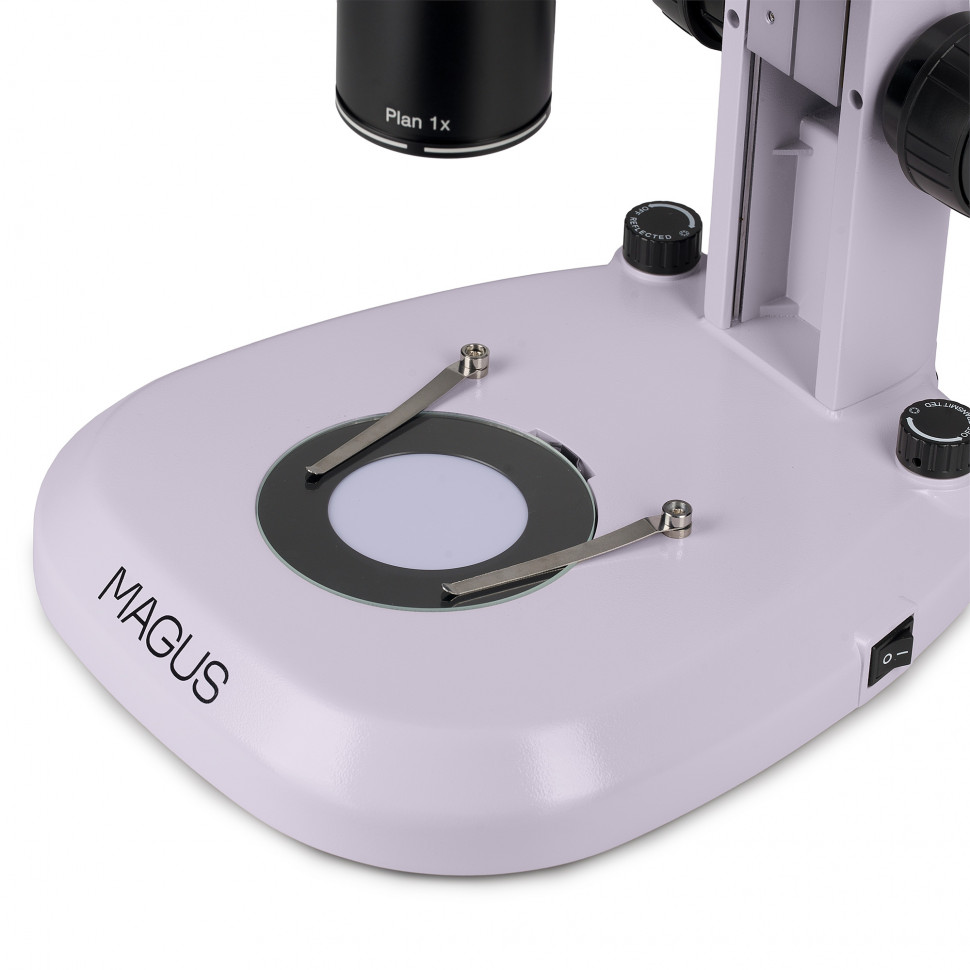

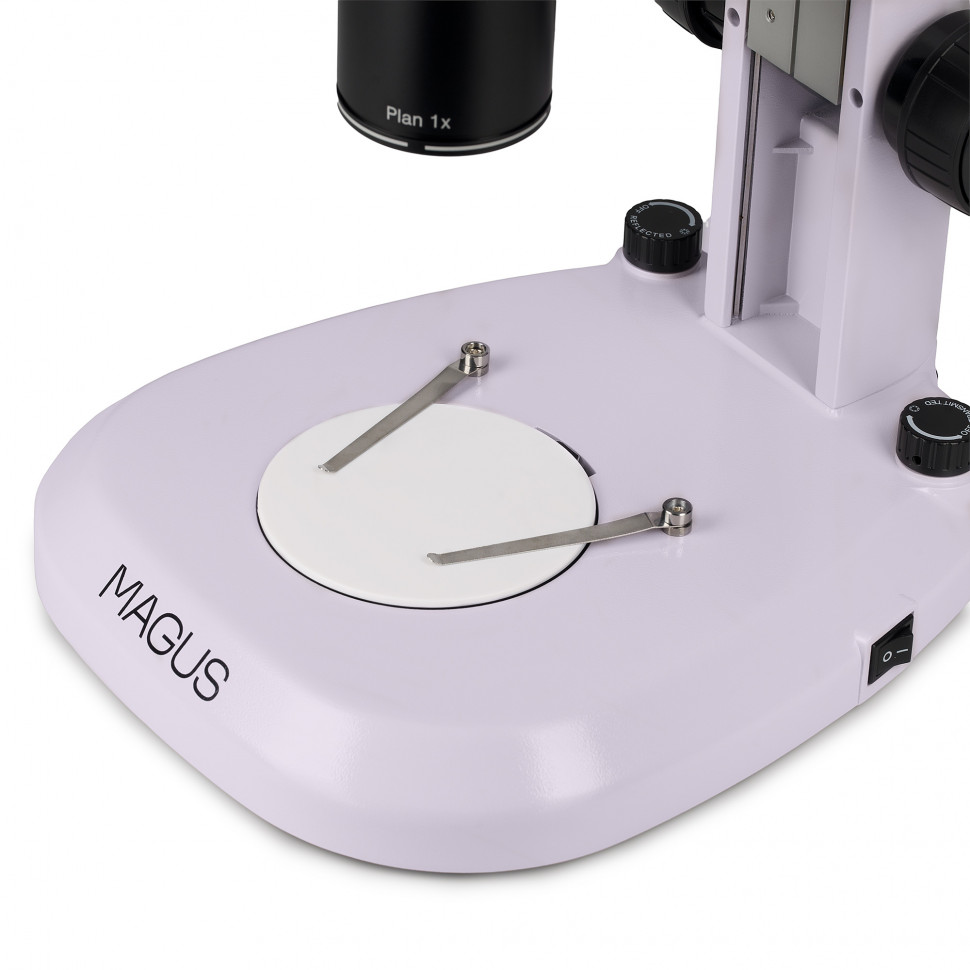

Предметный столик комплектуется двумя сменными пластинами: стеклянная используется для работы в проходящем свете, черно-белая служит контрастным фоном для непрозрачных образцов — светлые объекты размещают на чёрной стороне, тёмные на белой. Коаксиальные рукоятки фокусировки расположены по обеим сторонам штатива, жёсткость их хода регулируется для адаптации под предпочтения оператора и предотвращения случайной расфокусировки.

Кому подойдёт

MAGUS Stereo A8 ориентирован на лабораторное применение и промышленный контроль качества, где требуется исследование объёмных объектов с высокой детализацией и без геометрических искажений. Модель подходит для отделов технического контроля на производстве электроники, лабораторий материаловедения, биологических и медицинских учреждений, работающих с морфологическими исследованиями, судебно-экспертных служб, археологических и геммологических лабораторий. Опциональные аксессуары позволяют адаптировать прибор под конкретные задачи: от обзорной инспекции крупных образцов при малом увеличении до детального исследования микроструктуры при увеличении до 256 крат. Уровень сложности настройки и наличие системы сменных объективов предполагают работу опытных пользователей, знакомых с принципами оптической микроскопии и требованиями к освещению различных типов образцов.

Что важно знать заранее

Микроскоп имеет бинокулярную насадку без встроенного фотопорта. Для установки цифровой камеры потребуется промежуточная тринокулярная насадка и адаптер C-mount, приобретаемые отдельно. Камера монтируется в промежуточную насадку между бинокулярным тубусом и панкратическим объективом. Система диоптрийной коррекции реализована на окулярах с диапазоном ±5D на каждом, что позволяет компенсировать разницу в остроте зрения левого и правого глаза, но требует индивидуальной настройки каждого окуляра перед началом работы.

Стереомикроскоп предназначен для работы с объёмными образцами и не заменяет биологический микроскоп проходящего света при исследовании тонких срезов тканей и клеточных структур. Максимальное увеличение 65 крат в базовой комплектации (до 256 крат с опциональными аксессуарами) достаточно для большинства задач инспекции и морфологического анализа, но не достигает разрешающей способности монокулярных и бинокулярных биологических микроскопов с иммерсионными объективами высокой апертуры.

Настройка микроскопа требует опыта: необходимо выбрать правильную комбинацию главного объектива, панкратического увеличения и окуляров в зависимости от размера и типа образца, настроить освещение по типу и яркости, отрегулировать межзрачковое расстояние и диоптрии. Производитель относит прибор к категории со сложной настройкой, что предполагает наличие базовых навыков работы со стереомикроскопией.

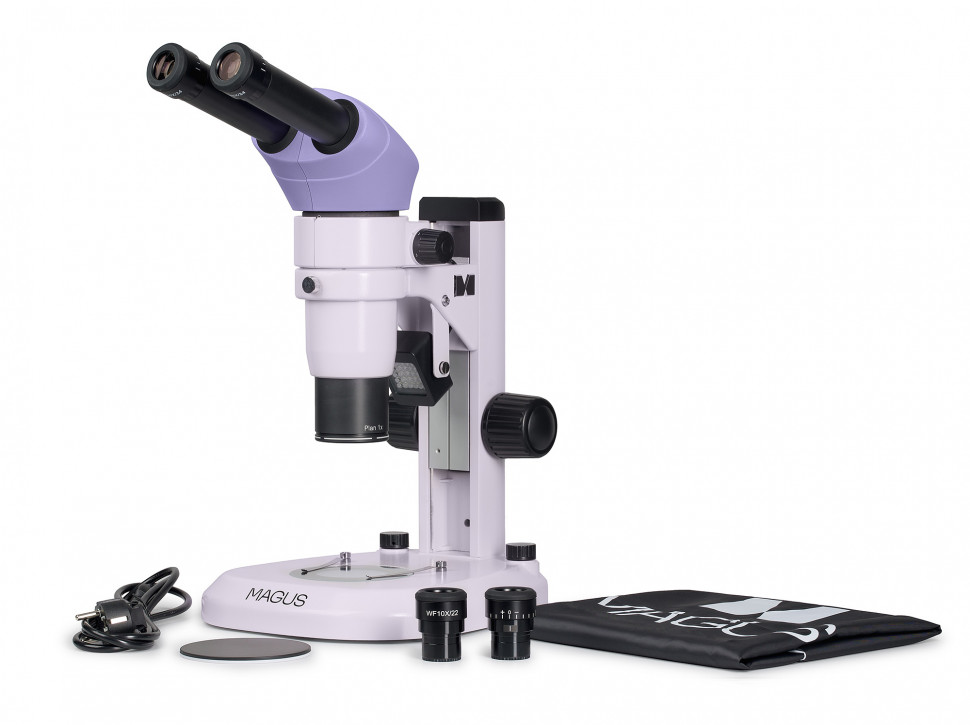

Комплектация

• Основание со встроенным источником проходящего света и блоком питания — опорная платформа микроскопа, содержит светодиодный осветитель 6 Вт для работы с прозрачными образцами, интегрированный блок питания исключает необходимость во внешнем адаптере для этого источника.
• Штатив с фокусировочным механизмом — несущая конструкция с коаксиальными рукоятками грубой фокусировки, ход 105 мм, регулируемая жёсткость.
• Визуальная насадка бинокулярная — угол наклона тубусов 20°, межзрачковое расстояние 55–75 мм, диаметр окулярных трубок 30 мм.
• Объектив панкратический 0,8–6,5х — зум-система с коэффициентом трансфокации 8:1, обеспечивает плавную регулировку увеличения.
• Планахроматический главный объектив 1х — общий объектив с коррекцией хроматических и сферических аберраций, рабочее расстояние 78 мм.
• Окуляр 10x/22 мм с диоптрийной коррекцией (2 шт.) — стандартный окуляр, диапазон коррекции ±5D.
• Окуляр 10x/24 мм с диоптрийной коррекцией (2 шт.) — окуляр с увеличенным полем зрения 30–3,43 мм в зависимости от положения зума, диапазон коррекции ±5D.
• Черно-белая пластина — двусторонняя подложка для контрастного фона при работе с непрозрачными образцами.
• Стеклянная пластина — прозрачная платформа для работы в проходящем свете.
• Осветитель отражённого света косого освещения — внешний светодиодный источник 3 Вт для непрозрачных образцов с регулировкой яркости.
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект содержит все необходимые элементы для начала работы с объёмными образцами. Наличие двух пар окуляров позволяет выбрать оптимальное соотношение между увеличением и полем зрения в зависимости от задачи. Для расширения функциональных возможностей микроскопа потребуется приобретение дополнительных аксессуаров.

Рекомендуемые аксессуары

Сменные главные объективы — ахроматический 0,3х для максимального поля зрения и минимального увеличения при обзорной инспекции крупногабаритных образцов, планахроматические 0,5х и 2х для изменения рабочего расстояния и диапазона увеличения. Объектив 2х в комбинации с окуляром 20х и панкратическим объективом на позиции 6,5х даёт увеличение 260 крат.

Окуляры 15х/16 мм и 20х/12 мм — увеличивают максимальное увеличение системы до 97,5 крат и 130 крат соответственно с главным объективом 1х, но сужают поле зрения. Рекомендуются для детального исследования малых участков образца.

Калибровочный слайд — эталон с нанесённой шкалой для измерения линейных размеров объектов в поле зрения микроскопа. Цена деления указана производителем как 0,1 мм.

Промежуточная тринокулярная насадка и адаптер C-mount — необходимы для установки цифровой камеры. Насадка устанавливается между бинокулярным тубусом и оптической системой, адаптер согласует посадочные размеры камеры с оптическим портом.

Итог

MAGUS Stereo A8 — лабораторный стереомикроскоп для работы с объёмными образцами, требующими стереоскопического восприятия и высокого качества изображения. Оптическая схема Аббе исключает геометрические искажения, планахроматический главный объектив обеспечивает цветокоррекцию и плоское поле, панкратический объектив с коэффициентом трансфокации 8:1 позволяет плавно регулировать увеличение от 8 до 65 крат. Комбинированное освещение проходящим и отражённым светом, рабочее расстояние 78 мм, система сменных объективов и окуляров делают прибор универсальным инструментом для промышленного контроля, биологических и медицинских исследований, судебной экспертизы, археологии и материаловедения. Модель рассчитана на опытных пользователей, знакомых с настройкой оптических систем.
