Микроскоп стерео Микромед MC-А-0880

Микромед MC-А-0880 — стереомикроскоп с плавным зуммированием 10:1 и двойным освещением

Стереомикроскоп Микромед MC-А-0880 построен на оптической схеме Аббе с планахроматическим объективом и обеспечивает плавное изменение увеличения от 8 до 80 крат без смены оптики. Прибор оснащён бинокулярной насадкой с независимым тубусом для камеры, кольцевым LED-освещением отражённого света и точечным источником проходящего света. Рабочее расстояние 78 мм сохраняется во всём диапазоне увеличений. Микроскоп предназначен для исследования объёмных объектов в лабораториях, на производстве и в научных учреждениях.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп создаёт объёмное изображение, позволяющее оценивать форму, рельеф и взаимное расположение элементов объекта в трёх измерениях. Вы видите не плоскую проекцию, а полноценную стереокартину с ощущением глубины, что принципиально меняет характер работы по сравнению с обычными биологическими микроскопами. Прибор рассчитан на наблюдение непрозрачных объектов без специальной пробоподготовки: электронных плат, паяных соединений, поверхности металлов и сплавов, минералов, насекомых, ботанических образцов, ювелирных изделий. При необходимости доступно исследование прозрачных и полупрозрачных объектов в проходящем свете — тканей растений, мелких водных организмов, плёночных материалов.

Плавное изменение увеличения от 8 до 80 крат позволяет быстро переходить от общего обзора объекта к детальному рассмотрению участка, не меняя оптику и не теряя фокус. Коэффициент трансфокации 10:1 даёт возможность оперативно менять масштаб в процессе работы — например, при контроле качества пайки или при препарировании биологических образцов. Механизм Click-Stop фиксирует заданные положения трансфокатора, обеспечивая точную повторяемость увеличений при серийных измерениях или документировании.

Рабочее расстояние и удобство работы

Рабочее расстояние 78 мм остаётся постоянным во всём диапазоне увеличений. Это расстояние между нижней частью объектива и поверхностью объекта достаточно для свободной работы руками или инструментом непосредственно в зоне наблюдения. Вы можете паять, препарировать, сортировать, манипулировать пинцетом или иглой, не опасаясь задеть оптику. При смене увеличения не требуется каждый раз заново настраивать фокус — объект остаётся в зоне резкости, что экономит время и снижает утомляемость при длительной работе.

Бинокулярная насадка с регулируемым углом наклона от 0 до 35 градусов позволяет настроить удобное положение для наблюдения в зависимости от роста оператора и высоты рабочего стола. Межзрачковое расстояние регулируется в диапазоне 50–76 мм, независимая диоптрийная коррекция ±5 диоптрий на каждом окуляре компенсирует индивидуальные особенности зрения. Диапазон вертикального перемещения визуальной насадки составляет 105 мм, что даёт свободу в выборе высоты объекта и удобной рабочей позы.

Диапазон увеличения

В стандартной комплектации с окулярами 10x и объективом 1x Plan микроскоп обеспечивает увеличение от 8 до 80 крат. Для стереомикроскопа это широкий диапазон, покрывающий большинство задач лабораторного контроля, препарирования и промышленной инспекции. Нижняя граница 8x даёт обзорное поле, достаточное для ориентации и поиска участка интереса на крупных объектах. Верхняя граница 80x позволяет детально рассмотреть структуру поверхности, оценить качество пайки, выявить микротрещины или включения.

При использовании дополнительных окуляров WF15x, WF20x, WF30x и объективов 0,5x Plan, 2x Plan диапазон расширяется от 4 до 480 крат. Дополнительные окуляры и объективы приобретаются отдельно. Следует учитывать, что при установке дополнительного объектива изменяется рабочее расстояние: объектив 2x его сокращает, объектив 0,5x — увеличивает. Выбор оптики определяется конкретной задачей и требуемым соотношением увеличения, поля зрения и рабочего расстояния.

Конструкция и технологии

Микроскоп построен на оптической схеме Аббе, в которой используется один общий объектив, а разделение на два луча для создания стереоэффекта происходит внутри визуальной насадки. Эта схема минимизирует геометрические и хроматические искажения по сравнению с альтернативной схемой Грену, где каждый канал имеет отдельный объектив. Результат — более точная передача формы объекта и естественная цветопередача, что критично при документировании и контроле качества.

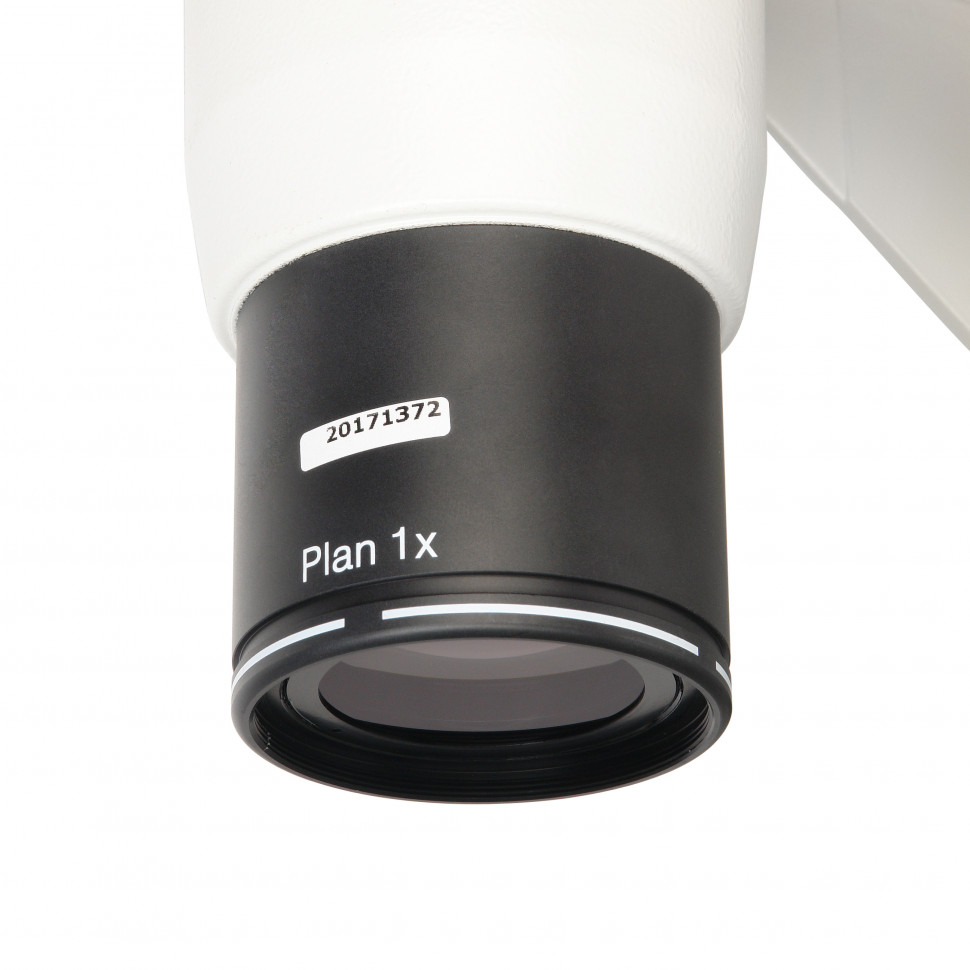

Объектив 1x Plan относится к классу планахроматов: он исправляет кривизну поля зрения и хроматические аберрации. Изображение остаётся резким не только в центре, но и по краям поля, что важно при работе с крупными объектами или при использовании камеры для фиксации всей площади кадра. Внутренний трансфокатор — оптическая система для изменения увеличения — позволяет объективу работать с постоянным фокусным расстоянием, что упрощает конструкцию и повышает стабильность изображения.

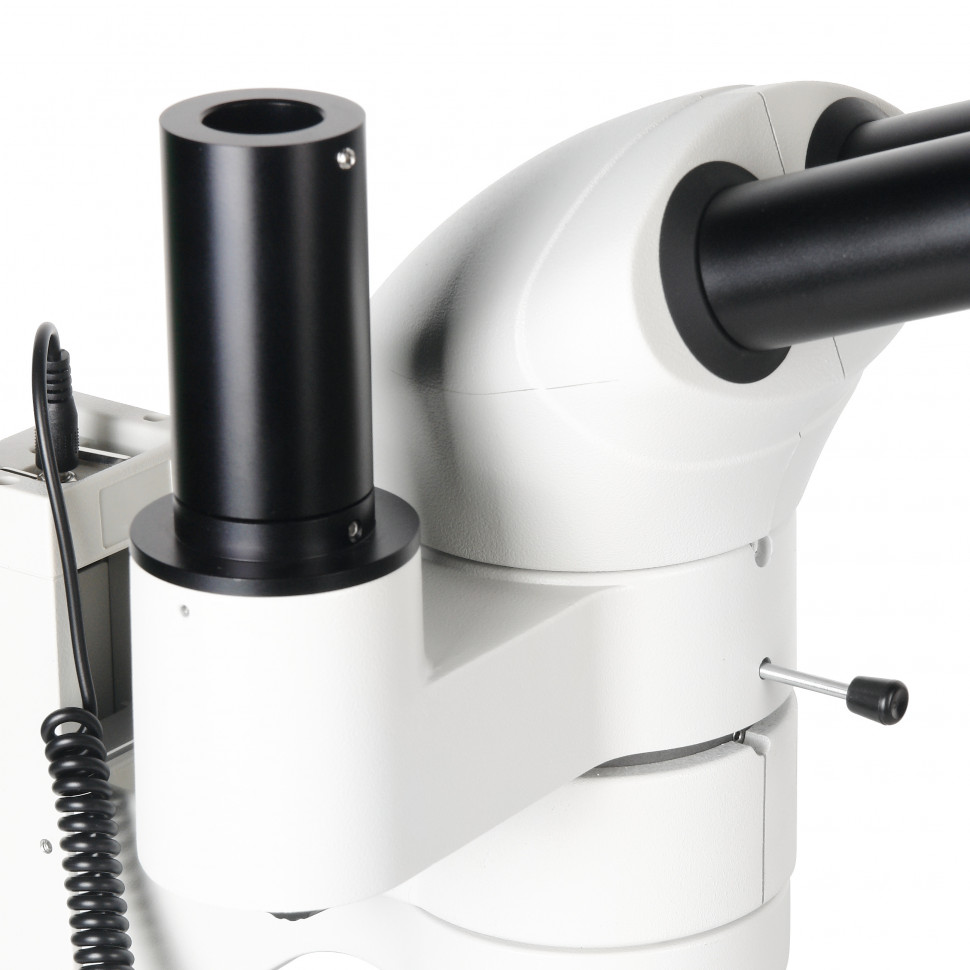

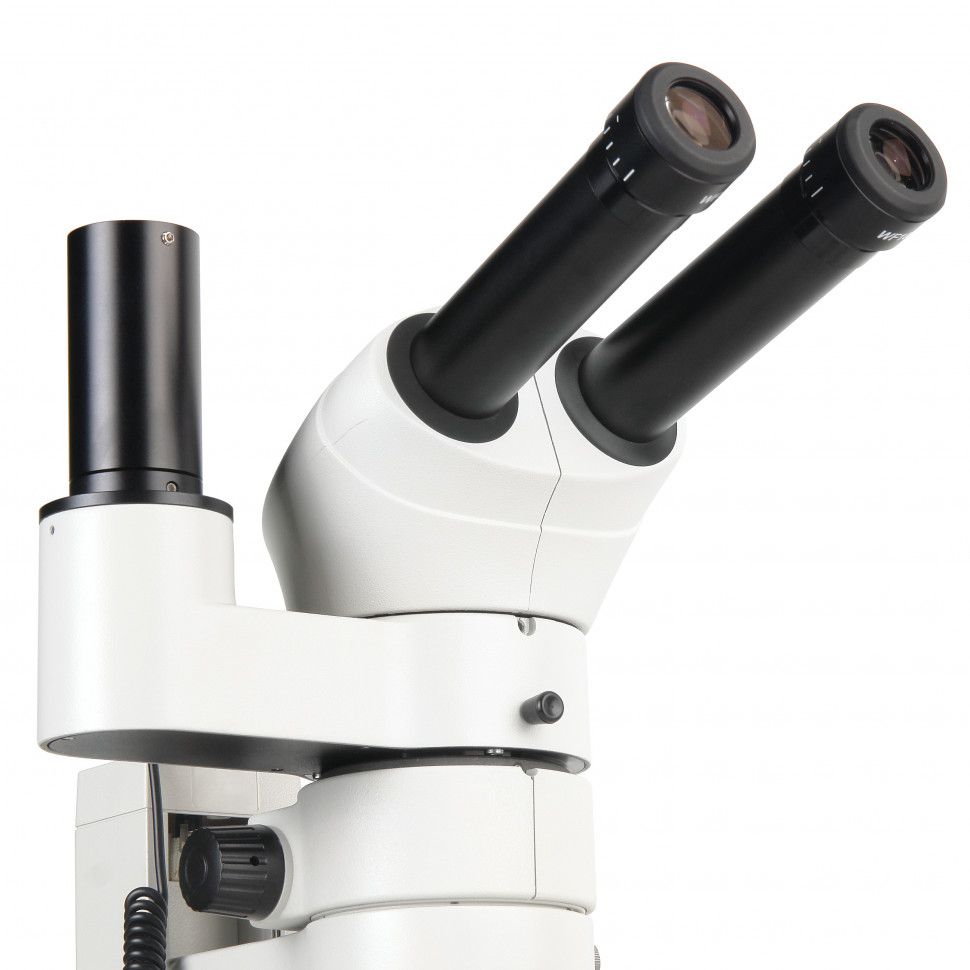

Визуальная насадка имеет три тубуса: два окулярных с посадочным диаметром 30 мм и один независимый тубус для камеры с посадочным диаметром 23,2 мм. Независимый тубус расположен отдельно от окулярных каналов, что позволяет одновременно вести визуальное наблюдение и цифровую фиксацию без замены окуляра на камеру. Камера в комплект не входит и приобретается отдельно.

Фокусировка выполняется перемещением визуальной насадки по вертикали с помощью двусторонних маховичков грубой и тонкой наводки. Прецизионный зубчато-реечный механизм в сочетании с направляющей типа «ласточкин хвост» обеспечивает плавный ход без люфтов и предотвращает самопроизвольное опускание оптической головки. Это важно для сохранения настроек при длительной работе и при документировании серии объектов с одинаковыми параметрами.

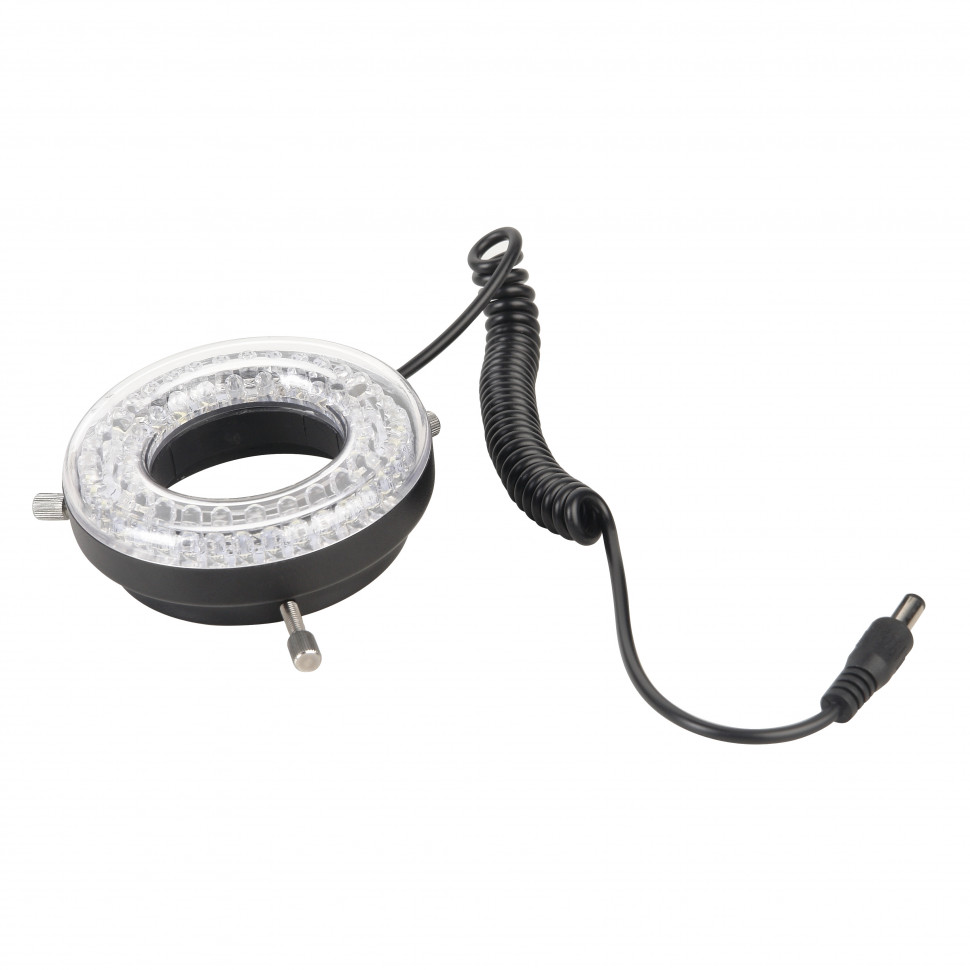

Освещение реализовано в двух вариантах. Кольцевой LED-осветитель отражённого света состоит из 50 светодиодов, расположенных вокруг объектива. Такая конфигурация создаёт равномерное бестеневое освещение, исключающее резкие тени, которые искажают восприятие формы и рельефа объекта. Точечный LED-осветитель проходящего света встроен в основание и создаёт нижнюю подсветку через матовый фильтр. Яркость каждого источника регулируется независимо, оба осветителя могут работать одновременно или по отдельности в зависимости от типа объекта и задачи.

Основание микроскопа, штатив и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава. Конструкция обеспечивает жёсткость и стабильность, исключает деформацию и сохраняет точность настроек в течение всего срока службы. Все металлические детали имеют износостойкое антистатическое покрытие. Вес микроскопа без упаковки — не более 7 кг.

Кому подойдет

Микроскоп Микромед MC-А-0880 рассчитан на профессиональное применение в лабораториях и на производстве, где требуется высокая детализация объёмного изображения, широкий диапазон увеличений и возможность цифровой документации. Прибор подходит для контроля качества в электронной промышленности — инспекции печатных плат, оценки качества пайки, выявления дефектов монтажа. В биологических и медицинских лабораториях микроскоп применяется для препарирования, морфологических исследований, работы с образцами, требующими объёмного восприятия.

Прибор востребован в ювелирном деле для оценки качества обработки камней, контроля закрепки, выявления включений и дефектов. В геологии и минералогии стереомикроскоп позволяет изучать структуру минералов, определять характер включений, анализировать поверхность образцов. Энтомологи и зоологи используют такие приборы для морфологического описания насекомых и мелких беспозвоночных. В криминалистике стереомикроскопы применяются для исследования вещественных доказательств, микроследов, документов.

Независимый тубус для камеры делает микроскоп удобным для учебных и научных учреждений, где требуется демонстрация препаратов группе или фиксация изображений для отчётов и публикаций. Регулируемый угол наклона насадки и широкий диапазон настроек под индивидуальные особенности оператора снижают утомляемость при многочасовой работе.

Что важно знать заранее

Камера для тубуса визуализации не входит в комплект и приобретается отдельно. Посадочный диаметр тубуса — 23,2 мм. При выборе камеры учитывайте разрешение сенсора, тип подключения и совместимость программного обеспечения с вашими задачами. Разрешение камеры определяет детализацию цифрового изображения, но итоговую резкость всё равно ограничивает качество оптической системы перед сенсором.

Дополнительные окуляры и объективы, расширяющие диапазон увеличений до 4–480 крат, также приобретаются отдельно. Установка объектива 2x Plan сокращает рабочее расстояние, что может ограничить возможность манипуляций инструментом под микроскопом. Объектив 0,5x Plan, напротив, увеличивает рабочее расстояние, но снижает нижнюю границу увеличения до 4 крат.

Стереомикроскоп предназначен для наблюдения объёмных объектов и не заменяет биологический микроскоп проходящего света в задачах, требующих высокого разрешения на тонких прозрачных препаратах. Максимальное увеличение 80 крат в стандартной комплектации достаточно для большинства задач стереомикроскопии, но значительно ниже возможностей специализированных биологических микроскопов с иммерсионными объективами.

Микроскоп питается от сети 220 В/50 Гц, блок питания встроен в основание. Габариты прибора без тубуса визуализации — 300×250×450 мм. Для размещения требуется устойчивый стол с ровной поверхностью и доступом к электрической сети. Чехол, входящий в комплект, защищает микроскоп от пыли при хранении.

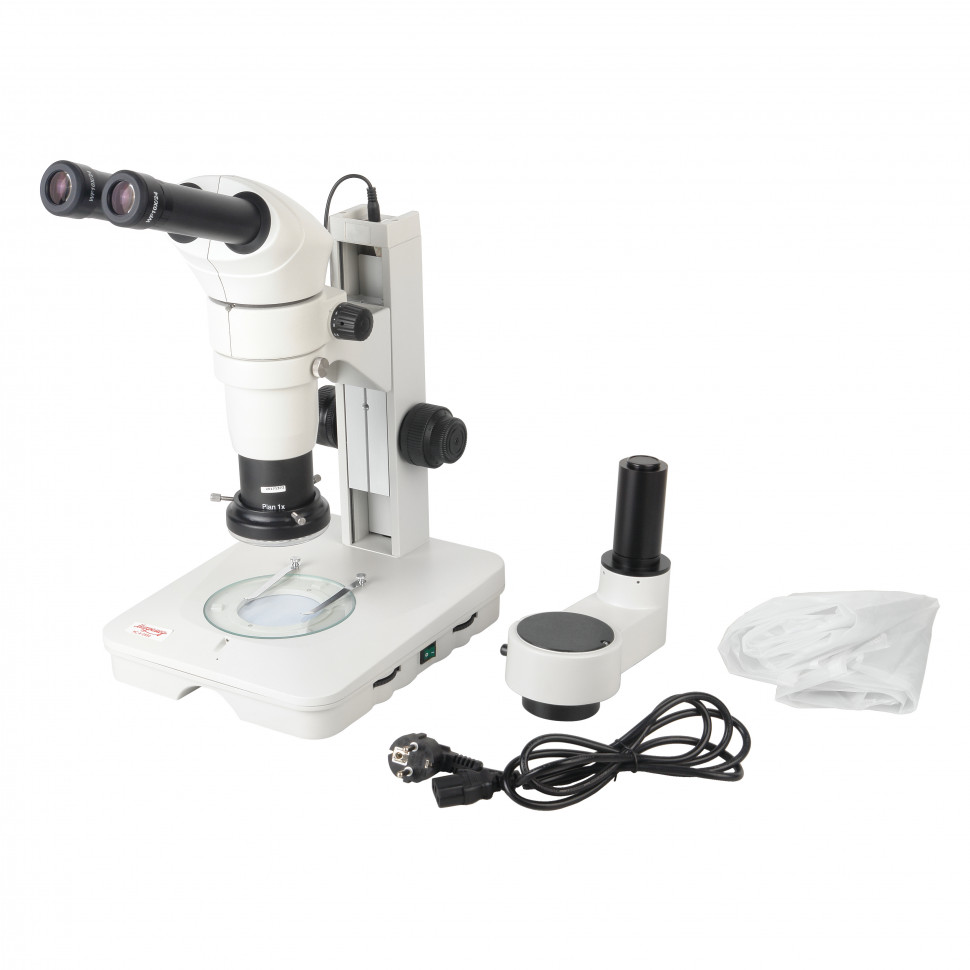

Комплектация

• Основание микроскопа MC-А-0880 — включает встроенный точечный LED-осветитель проходящего света, штатив, механизм фокусировки и блок питания.
• Оптическая головка — визуальная насадка с двумя окулярными тубусами и независимым тубусом для камеры, регулируемым углом наклона 0–35°, механизмом трансфокации с Click-Stop.

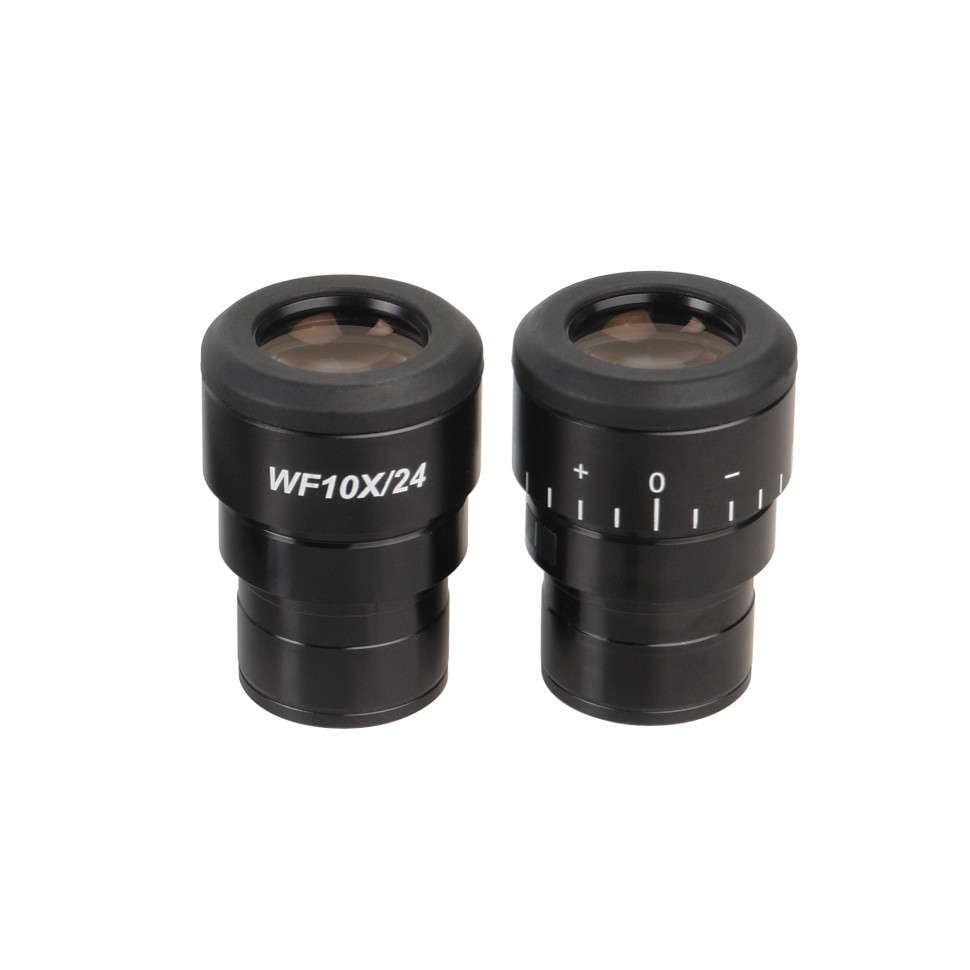

• Окуляр 10х/24 — широкопольный окуляр с полем зрения 24 мм, 2 штуки.
• Объектив 1х Plan — планахроматический объектив с исправленной кривизной поля, посадочный диаметр 76 мм.

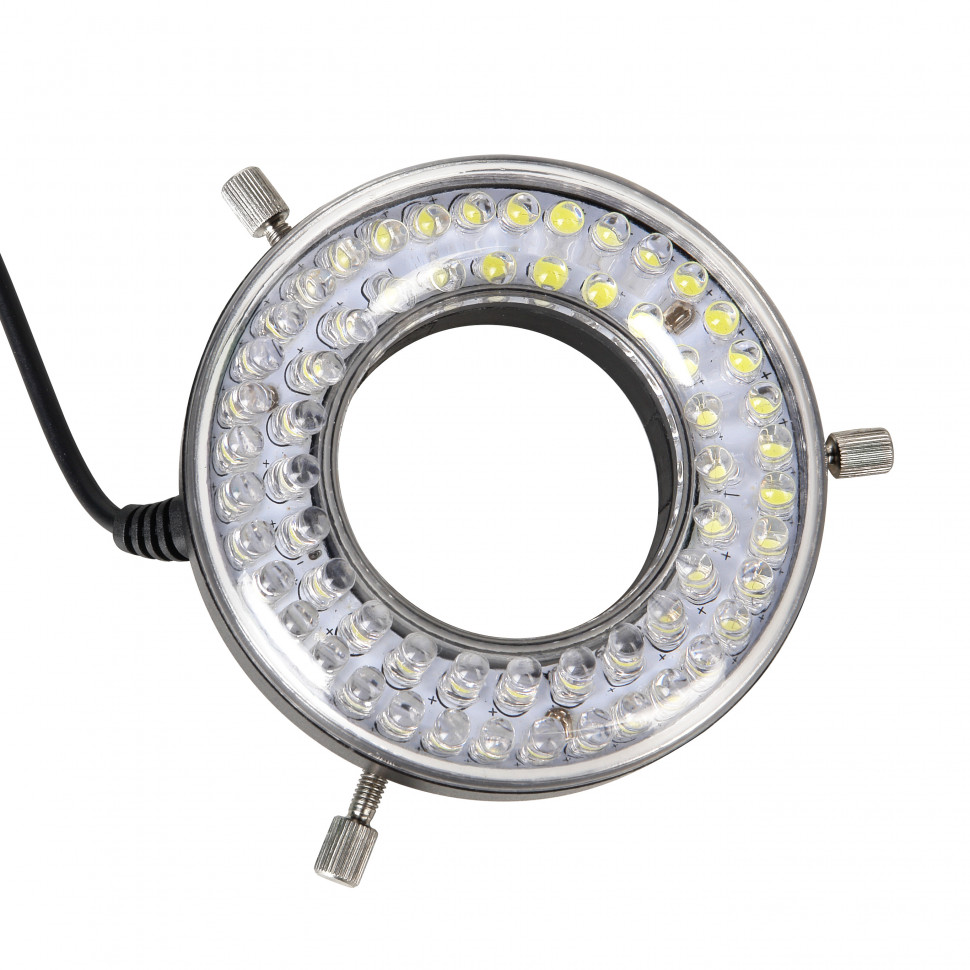

• Светодиодный кольцевой осветитель отражённого света — 50 светодиодов, расположенных вокруг объектива, с независимой регулировкой яркости.
• Плата стеклянная — для размещения прозрачных и полупрозрачных объектов при работе в проходящем свете.
• Матовый фильтр — закреплён на основании, обеспечивает равномерное рассеивание проходящего света.
• Кабель питания, чехол, руководство по эксплуатации и гарантийный талон.

Комплект достаточен для начала работы с непрозрачными и прозрачными объектами в стандартном диапазоне увеличений 8–80 крат. Для расширения возможностей потребуются дополнительные окуляры, объективы и камера — в зависимости от конкретных задач.

Рекомендуемые аксессуары

Для цифровой документации потребуется окулярная камера с посадочным диаметром 23,2 мм. При выборе учитывайте разрешение сенсора, скорость передачи данных, тип подключения (USB, HDMI) и совместимость программного обеспечения с вашей операционной системой. Камера с разрешением от 5 мегапикселей обеспечит достаточную детализацию для документирования большинства объектов в диапазоне увеличений 8–80 крат.

Дополнительные объективы 0,5x Plan и 2x Plan расширяют диапазон увеличений и изменяют рабочее расстояние. Объектив 0,5x увеличивает рабочее расстояние и снижает нижнюю границу увеличения до 4 крат, что удобно для обзора крупных объектов. Объектив 2x повышает верхнюю границу до 160 крат (с окулярами 10x) или до 480 крат (с окулярами 30x), но сокращает рабочее расстояние.

Окуляры WF15x, WF20x и WF30x позволяют увеличить кратность без смены объектива. Учитывайте, что с ростом увеличения окуляра сокращается поле зрения и уменьшается вынос выходного зрачка, что может снизить комфорт при длительной работе. Выбор окуляра определяется балансом между требуемым увеличением и удобством наблюдения.

Для работы с объектами нестандартной формы или размера могут потребоваться дополнительные предметные столики, держатели или стойки. Светофильтры (поляризационные, цветные) расширяют возможности контрастирования при исследовании определённых типов образцов.

Итог

Микромед MC-А-0880 — профессиональный стереомикроскоп с плавным зуммированием 10:1, планахроматической оптикой и двойным освещением. Прибор обеспечивает увеличение от 8 до 80 крат в стандартной комплектации при постоянном рабочем расстоянии 78 мм. Оптическая схема Аббе и планахроматический объектив минимизируют искажения и обеспечивают резкость по всему полю зрения. Независимый тубус для камеры позволяет одновременно вести визуальное наблюдение и цифровую фиксацию. Микроскоп подходит для лабораторного контроля, промышленной инспекции, биологических исследований, ювелирного дела и других областей, требующих качественного объёмного изображения и широкого диапазона увеличений.
