Микроскоп стереоскопический MAGUS Stereo A10

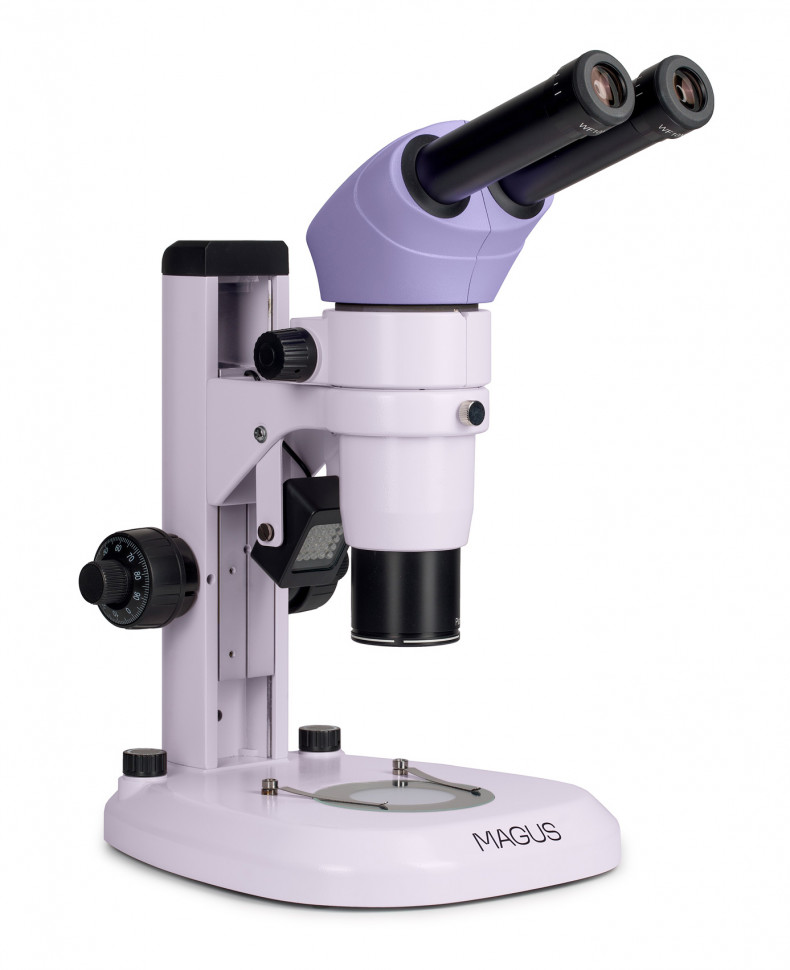

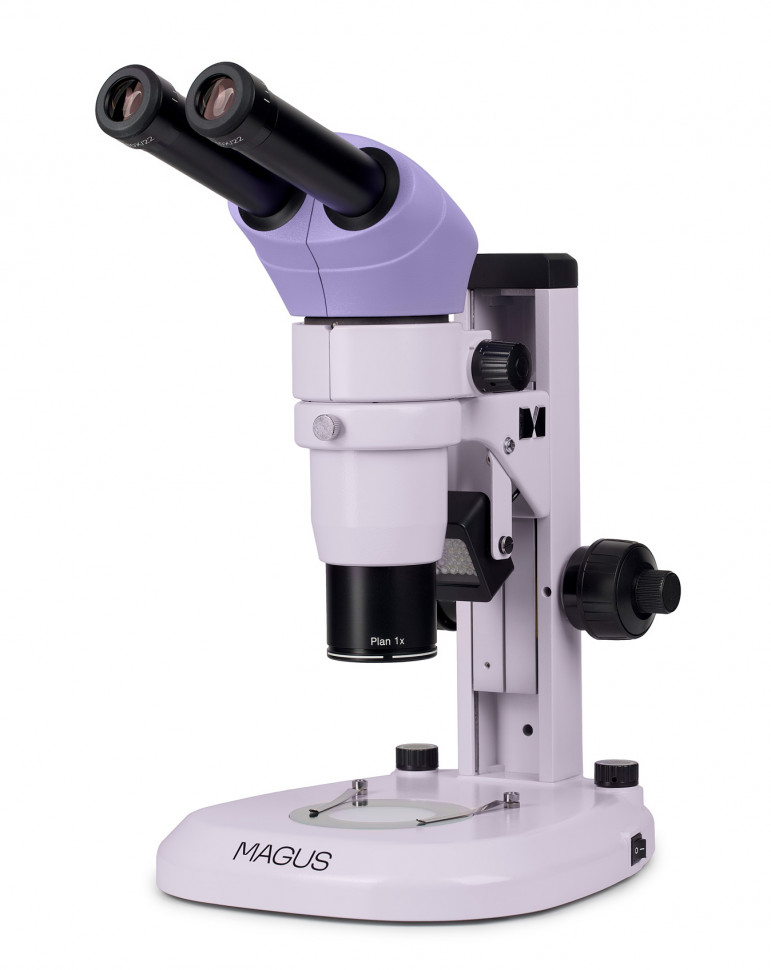

MAGUS Stereo A10 — стереомикроскоп схемы Аббе с трансфокацией 10:1 и комбинированным освещением

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo A10 создан для работы с объемными образцами, которые не требуют специальной пробоподготовки. Микроскоп позволяет исследовать непрозрачные объекты в отраженном свете — например, металлические детали, печатные платы, минералы, насекомых, археологические находки, ткани для гистологических исследований. Комбинированное освещение расширяет возможности: проходящий свет подходит для полупрозрачных объектов вроде тонких срезов, листьев растений или мелких организмов. Стереоэффект сохраняет восприятие глубины и рельефа, что критично при контроле качества сварных швов, паяных соединений, сортировке биологического материала, препарировании или ювелирных работах. Схема Аббе обеспечивает точную передачу геометрии объекта без искажений формы — это важно для измерений и документирования.

Рабочее расстояние и удобство работы

Рабочее расстояние с главным объективом 1х составляет 78 мм. Этого достаточно для манипуляций инструментом под объективом: пинцетом, скальпелем, паяльником, препаровальными иглами. Микроскоп подходит для задач, требующих одновременного наблюдения и действия руками в рабочей зоне. Бинокулярная насадка с наклоном 20° снижает нагрузку на шею и спину при длительных наблюдениях. Межзрачковое расстояние регулируется в диапазоне 55–75 мм, диоптрийная коррекция ±5D доступна на каждом окуляре — это позволяет настроить прибор под индивидуальные особенности зрения без дополнительных очков.

Диапазон увеличения

В базовой комплектации диапазон составляет 8–80 крат. Это достигается за счет панкратического объектива 0,8–8х и двух пар окуляров: 10x/22 мм и 10x/24 мм. Минимальное увеличение дает широкое поле зрения 30 мм, что удобно для обзорного осмотра и поиска нужного участка образца. Максимальное увеличение 80 крат позволяет различить детали порядка десятых долей миллиметра. Коэффициент трансфокации 10:1 означает, что отношение максимальной кратности к минимальной равно десяти — для стереомикроскопов это высокий показатель, расширяющий диапазон решаемых задач без смены оптики. При необходимости диапазон можно увеличить до 2,4–320 крат, установив дополнительные главные объективы (0,3х, 0,5х, 2х) и окуляры (15х, 20х).

Конструкция и технологии

MAGUS Stereo A10 построен по оптической схеме Аббе. Каждый из двух оптических каналов включает независимую систему линз панкратического объектива, которые сходятся в общем главном объективе, расположенном перпендикулярно поверхности образца. Такая конфигурация обеспечивает стереоскопический угол около 11° и исключает геометрические искажения, характерные для более простых схем Greenough. Форма и размеры объекта передаются точно, что критично для измерительных задач и морфологического анализа.

Панкратический объектив 0,8–8х обеспечивает плавное изменение увеличения без ступенчатого переключения. При вращении механизма трансфокации система автоматически корректирует фокусное расстояние, сохраняя резкость изображения. Это ускоряет работу — не нужно заново фокусироваться после смены кратности. Главный объектив 1х выполнен по планахроматической схеме: скорректированы сферические аберрации и хроматические искажения в широком спектральном диапазоне, поле зрения выровнено по резкости от центра до края.

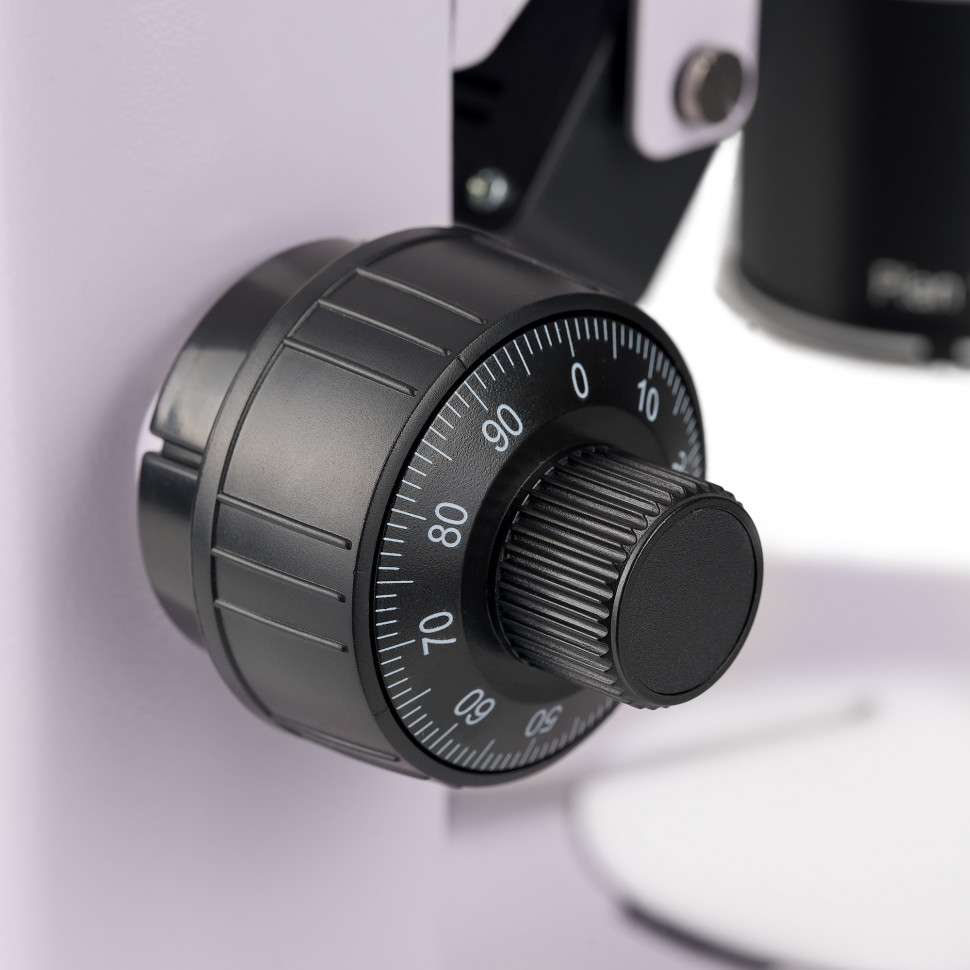

Фокусировочный механизм коаксиальный, с двумя ручками на каждой стороне штатива. Грубая фокусировка имеет ход 105 мм, что позволяет работать с образцами разной высоты. Жесткость хода грубой фокусировки регулируется — это предотвращает случайное смещение фокуса при точных операциях. Тонкая фокусировка служит для финальной доводки резкости.

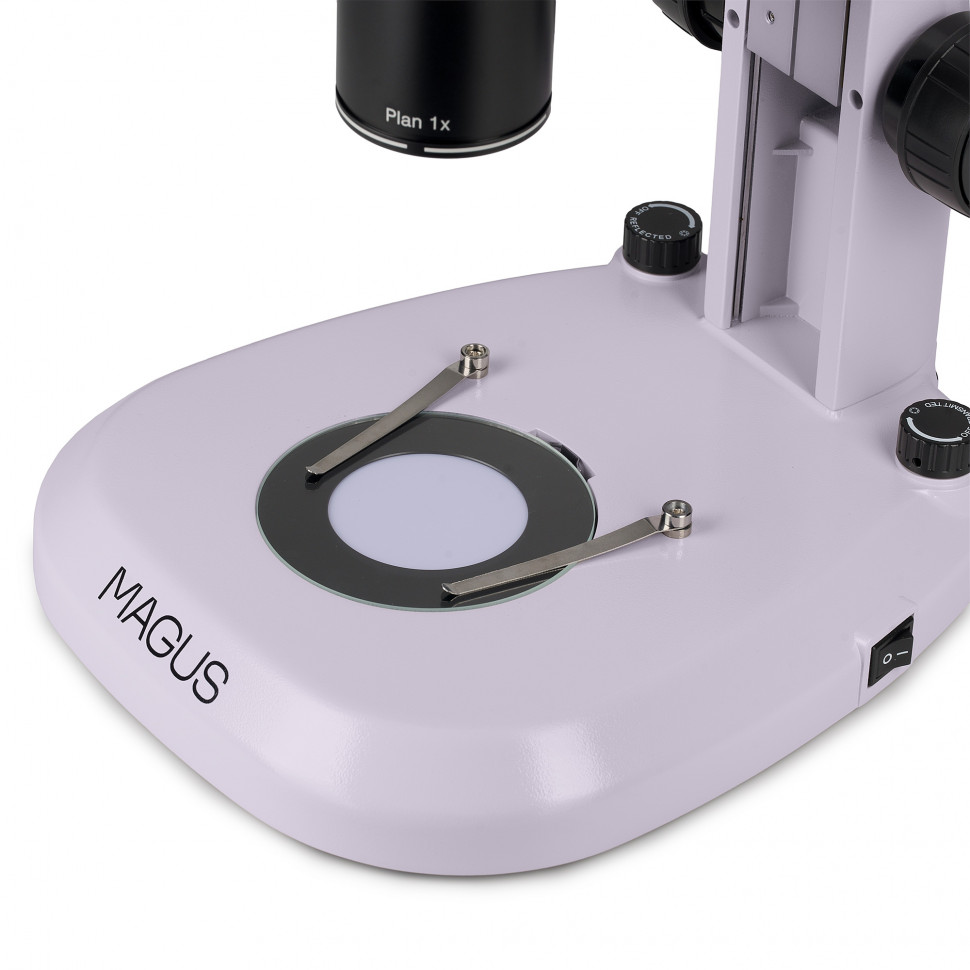

Комбинированное освещение включает проходящий светодиод мощностью 6 Вт в основании и отраженный осветитель косого освещения мощностью 3 Вт. Косое освещение подчеркивает рельеф и текстуру непрозрачных объектов за счет теней. Яркость обоих источников регулируется. Срок службы светодиодов составляет 50 000 часов. В комплект входят две вставки для предметного столика: стеклянная прозрачная для работы в проходящем свете и двусторонняя черно-белая для контрастного фона при отраженном освещении.

Кому подойдет

Микроскоп предназначен для лабораторий и производственных участков, где требуется высокое оптическое качество, точность геометрии изображения и широкий диапазон увеличения. Схема Аббе и планахроматическая оптика делают прибор подходящим для морфометрии, контроля размеров и формы объектов, документирования результатов исследований. Комбинированное освещение и широкий диапазон трансфокации универсализируют инструмент для разных типов образцов и методик.

MAGUS Stereo A10 применяется в биологии для препарирования, сортировки и предварительного изучения образцов перед передачей на световую микроскопию высокого разрешения. В медицине — для манипуляций с тканями, осмотра хирургических образцов, подготовки препаратов. В материаловедении — для анализа структуры поверхности, дефектов, включений. В электронике — для контроля качества пайки, трассировки плат, осмотра компонентов. В криминалистике — для исследования вещественных доказательств, микрочастиц, следов. В археологии и палеонтологии — для очистки и первичного изучения находок.

Прибор требует понимания принципов работы стереомикроскопа и навыка настройки оптической системы. Сложность сборки и первичной конфигурации рассчитана на пользователей с опытом работы с лабораторным оборудованием.

Что важно знать заранее

Диоптрийная коррекция выполняется непосредственно на окулярах, а не на тубусах насадки. Если зрение левого и правого глаза различается значительно, используйте кольца коррекции на обоих окулярах. Если в комплектных окулярах диапазона ±5D недостаточно, потребуются окуляры с расширенной коррекцией или работа в очках.

Для документирования наблюдений цифровой камерой понадобится промежуточная тринокулярная насадка с фотовыходом и адаптер C-mount — эти компоненты не входят в комплект и приобретаются отдельно. Диаметр окулярной трубки 30 мм — при выборе адаптера или дополнительной насадки учитывайте этот параметр.

Рабочее расстояние 78 мм задано главным объективом 1х. Если установить объектив 2х, рабочее расстояние уменьшится, кратность увеличится вдвое. Объектив 0,5х или 0,3х, напротив, увеличит рабочее расстояние, но снизит кратность и разрешение. Выбор главного объектива зависит от приоритета: удобство манипуляций или детализация изображения.

Микроскоп не предназначен для наблюдения внутриклеточных структур или бактерий. Для таких задач используйте биологические микроскопы проходящего света с увеличением от 400 крат и масляной иммерсией. Стереомикроскоп работает в диапазоне размеров от нескольких миллиметров до десятых долей миллиметра.

Прибор требует стабильного размещения на виброизолированной поверхности. При точных измерениях или фотофиксации вибрации от движения оператора или оборудования поблизости могут исказить результат. Рабочая температура 5–35 °C — не используйте микроскоп вне этого диапазона.

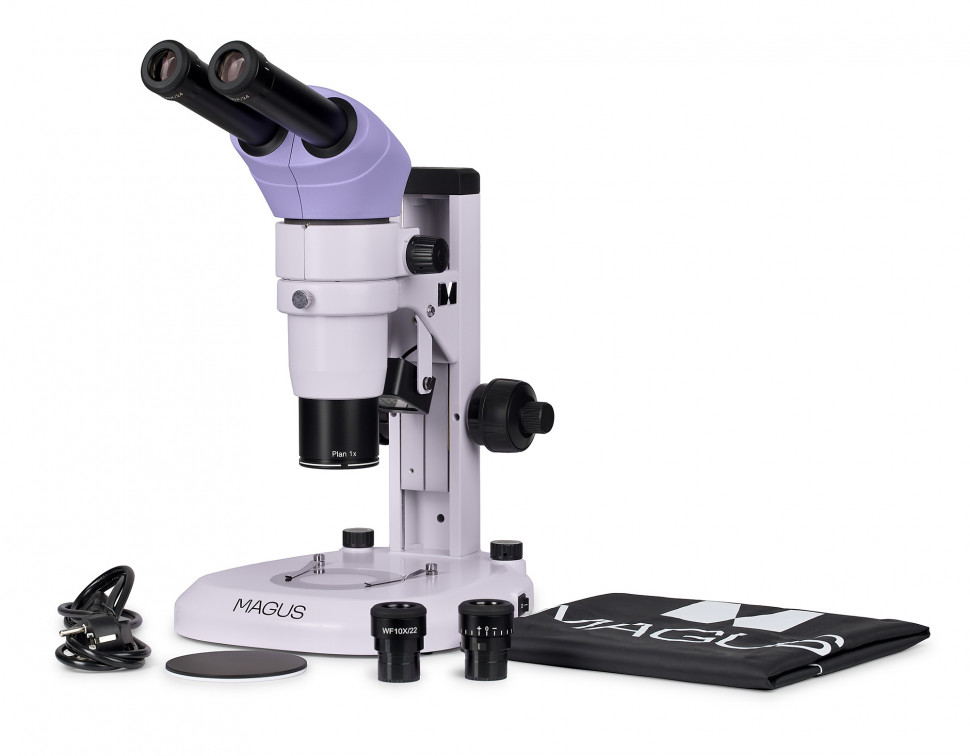

Комплектация

• Основание со встроенным источником проходящего света и блоком питания — база прибора, включает светодиодный осветитель 6 Вт и преобразователь сетевого напряжения 220 В в рабочее 5 В, 2 А.
• Штатив с фокусировочным механизмом — несущая конструкция с коаксиальной грубой и тонкой фокусировкой, ход грубой фокусировки 105 мм, механизм регулировки жесткости.
• Бинокулярная визуальная насадка — наклон 20°, межзрачковое расстояние 55–75 мм.
• Панкратический объектив 0,8–8х — обеспечивает плавное изменение увеличения с автоматической коррекцией фокуса, коэффициент трансфокации 10:1.
• Планахроматический главный объектив 1х — рабочее расстояние 78 мм, коррекция сферических и хроматических аберраций.
• Окуляры 10x/22 мм с диоптрийной коррекцией (2 шт.) — поле зрения 22 мм, диапазон коррекции ±5D.
• Окуляры 10x/24 мм с диоптрийной коррекцией (2 шт.) — увеличенное поле зрения 24 мм (итоговое поле зрения микроскопа 30–2,75 мм), диапазон коррекции ±5D.
• Черно-белая пластина — двусторонняя вставка в столик для контрастного фона при работе с непрозрачными образцами в отраженном свете.
• Стеклянная пластина — прозрачная вставка для равномерного освещения образца проходящим светом.
• Осветитель отраженного света косого освещения — светодиод 3 Вт, подчеркивает рельеф и текстуру объекта.
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект полностью готов к работе в визуальном режиме с обоими типами освещения. Для расширения диапазона увеличения или цифровой фиксации потребуются дополнительные аксессуары.

Рекомендуемые аксессуары

Калибровочный слайд для стереомикроскопов — позволяет измерить размеры объекта, цена деления 0,1 мм. Для точных измерений или морфометрии такой слайд обязателен.

Окуляры 15x/16 мм или 20x/12 мм — расширяют верхний предел увеличения до 120 или 160 крат соответственно. Учитывайте, что поле зрения при этом сужается.

Главные объективы 0,5х, 0,3х или 2х — изменяют итоговое увеличение и рабочее расстояние. Объектив 0,5х увеличивает рабочее расстояние и поле зрения, снижая кратность до 4–40 крат. Объектив 2х увеличивает кратность до 16–160 крат, но уменьшает рабочее расстояние и поле зрения. Объектив 0,3х дает минимальное увеличение 2,4 крат и максимальное рабочее расстояние — для крупных объектов.

Тринокулярная промежуточная насадка с фотовыходом и адаптер C-mount — для установки цифровой камеры и документирования наблюдений. При выборе камеры учитывайте совместимость по посадочному диаметру и разрешение сенсора.

Сравнение

В отличие от стереомикроскопов схемы Greenough, где два оптических канала полностью независимы и наклонены относительно образца, схема Аббе в MAGUS Stereo A10 использует общий главный объектив, расположенный перпендикулярно поверхности. Это исключает геометрические искажения формы объекта и упрощает измерения. Схема Greenough компактнее и дешевле, но дает искажения на периферии поля зрения и менее точно передает пропорции.

Коэффициент трансфокации 10:1 выше, чем у большинства стереомикроскопов учебного и любительского уровня, где он обычно составляет 6:1 или 7:1. Больший коэффициент означает более широкий диапазон задач без смены объективов.

Комбинированное освещение (проходящий и отраженный свет) делает прибор универсальнее моделей только с отраженным светом. Проходящий свет необходим для полупрозрачных объектов, отраженный — для непрозрачных. Наличие обоих источников в одном приборе экономит место и исключает необходимость переноса образца между разными микроскопами.

Итог

MAGUS Stereo A10 — профессиональный стереомикроскоп схемы Аббе с планахроматической оптикой, коэффициентом трансфокации 10:1 и комбинированным освещением. Точная передача геометрии объекта, широкий диапазон плавного изменения увеличения, рабочее расстояние 78 мм и возможность работы в проходящем и отраженном свете делают прибор универсальным инструментом для лабораторных исследований, производственного контроля и прикладных работ. Микроскоп подходит для специалистов, которым требуется высокое оптическое качество, измерительные возможности и гибкость в выборе метода освещения.
