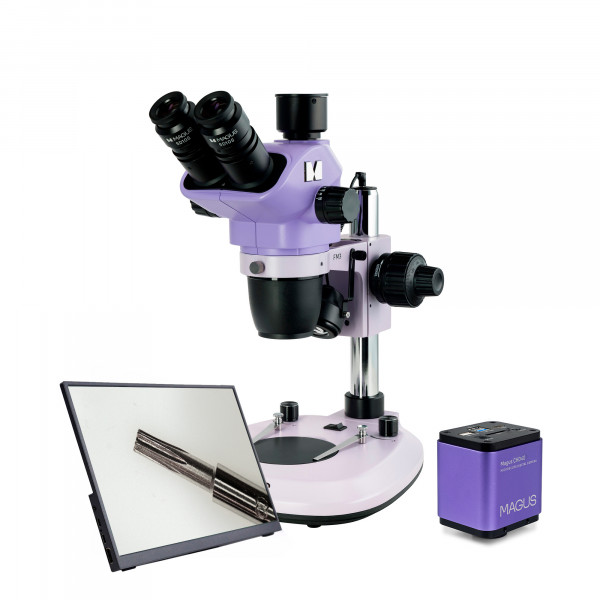

Микроскоп стереоскопический цифровой MAGUS Stereo D8T LCD PLUS

MAGUS Stereo D8T LCD PLUS — стереомикроскоп с камерой Sony Starvis 4K и монитором IPS 13,3"

Что можно увидеть и сделать на практике

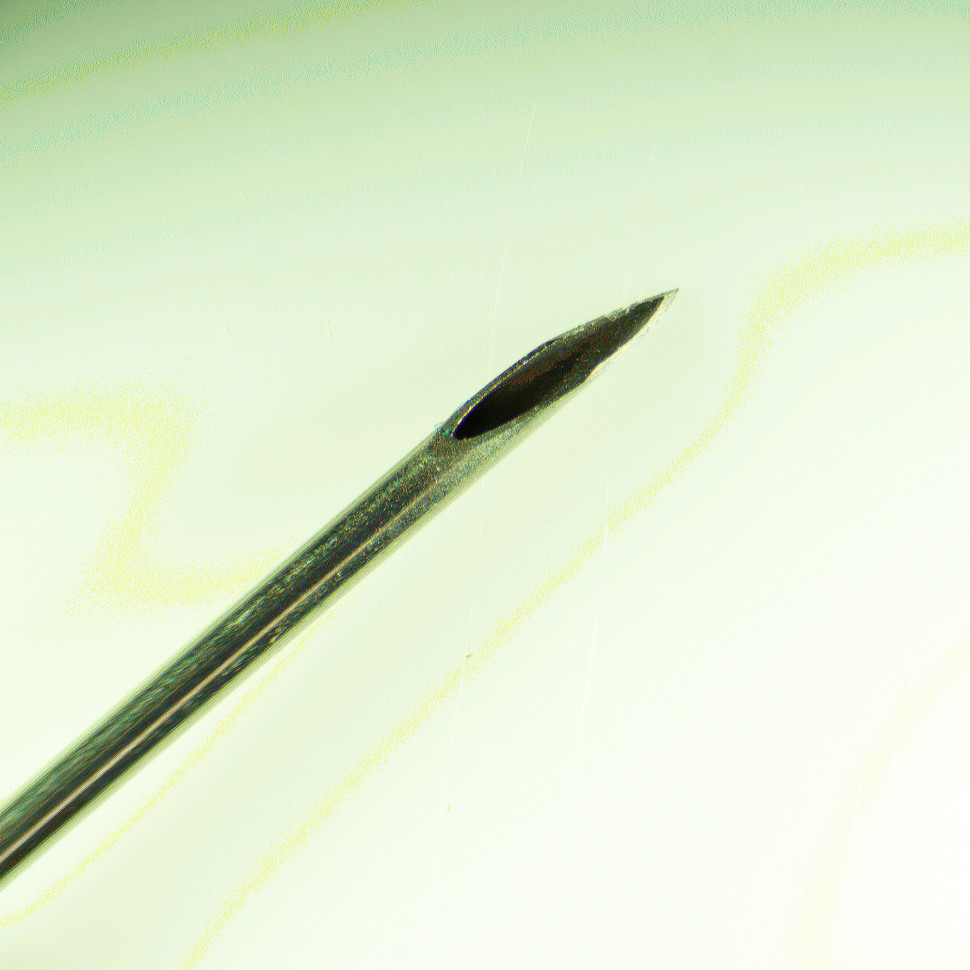

Что можно рассмотреть

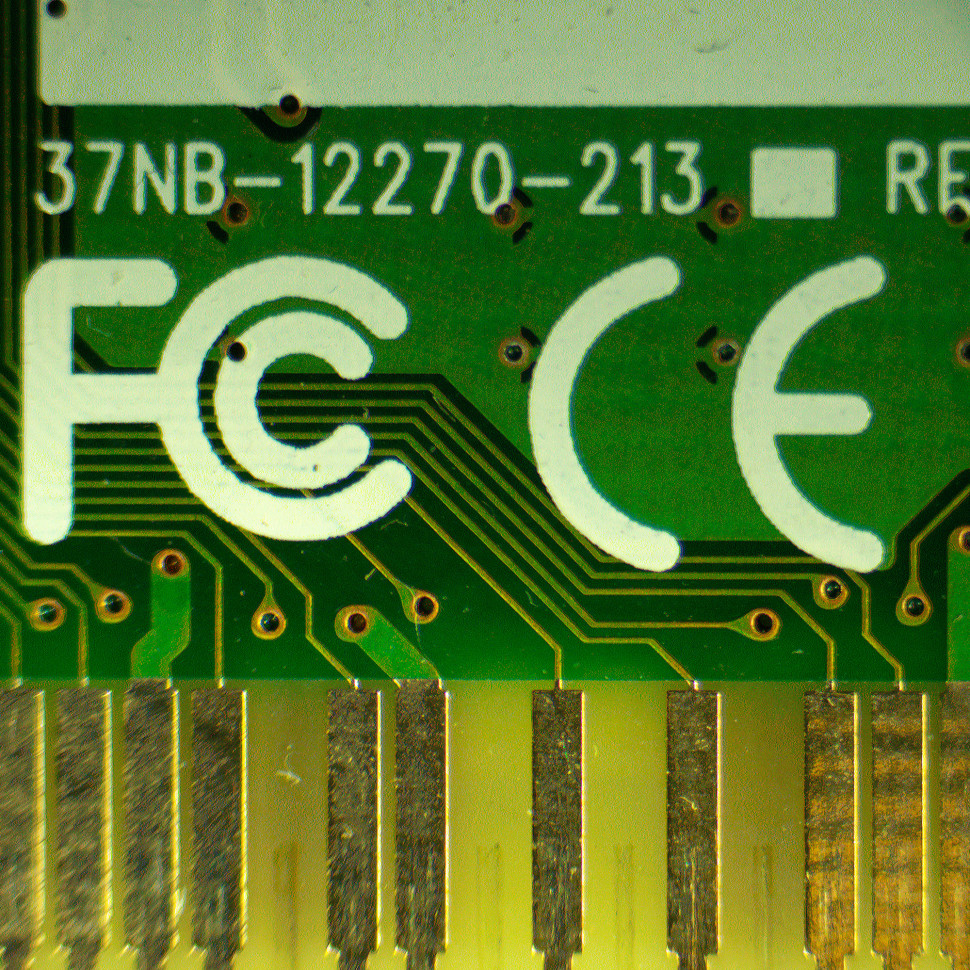

MAGUS Stereo D8T LCD PLUS предназначен для работы с объёмными непрозрачными объектами без специальной пробоподготовки. Схема Грену создаёт стереоскопическое изображение: каждый глаз получает отдельную проекцию с небольшим смещением, что формирует восприятие глубины и рельефа. Это позволяет оценивать не только плоские детали на поверхности, но и пространственные соотношения элементов — критично при пайке электронных компонентов, реставрационных работах, контроле качества печатных плат или препарировании биологических образцов. Изображение прямое и неперевёрнутое, что упрощает координацию движений инструмента под микроскопом. Комбинированная подсветка включает проходящий свет для полупрозрачных объектов и косой отражённый свет для рельефных непрозрачных поверхностей.

Формат наблюдения

Тринокулярная насадка объединяет два режима работы одновременно. Два окулярных тубуса обеспечивают прямое визуальное наблюдение с межзрачковым расстоянием 54–75 мм и диоптрийной коррекцией ±5 D на каждом окуляре. Третий вертикальный канал зарезервирован под камеру и не требует извлечения окуляра для цифровой фиксации. Оператор может работать через окуляры и одновременно транслировать изображение на монитор для контроля со стороны, обучения или коллективного анализа. Насадка поворачивается на 360° и фиксируется в любом положении, что позволяет адаптировать прибор под геометрию рабочего места.

Рабочее расстояние и удобство работы

Рабочее расстояние 105 мм оставляет достаточно пространства под объективом для манипуляций руками, паяльником, пинцетом или другим инструментом без риска касания оптики. Плавный трансфокатор с коэффициентом 8,4:1 обеспечивает непрерывное изменение увеличения от 6,5 до 55 крат без смены объективов — можно перейти от обзорного режима к детализации без потери фокуса и без остановки работы. Поле зрения при минимальном увеличении составляет 33,8 мм, при максимальном — 4 мм. Фокусировка разделена на грубую с диапазоном 45 мм и тонкую с шагом 0,002 мм, что позволяет точно настроить резкость на сложнорельефных объектах.

Съёмка и измерения

Камера MAGUS CHD40 оснащена сенсором Sony Exmor Starvis CMOS размером 1/1,2" с пикселем 2,9 мкм и светочувствительностью 1028 мВ при выдержке 1/30 с. Сенсор фиксирует изображение в разрешении 3840x2160 пикселей с частотой 30 кадров в секунду через HDMI и USB 3.0, а также 1920x1080 через Wi-Fi. Камера поддерживает три интерфейса одновременно: HDMI для прямого вывода на монитор без задержки, USB 3.0 для работы с программным обеспечением MAGUS View на компьютере и беспроводное соединение Wi-Fi для мобильных устройств. Фото сохраняются в форматах JPG и TIF, видео — в H.264, H.265 и MP4 на SD-карту до 32 ГБ или напрямую на компьютер. Встроенное ПО при подключении по HDMI позволяет управлять камерой мышью без компьютера, программа MAGUS View при USB-подключении добавляет функции измерения линейных и угловых параметров на изображении.

Конструкция и технологии

Цельнолитой алюминиевый корпус обеспечивает жёсткость системы и минимизирует вибрации при тонкой фокусировке. Механизм грубой фокусировки имеет регулировку жёсткости, что предотвращает непроизвольное смещение при работе с тяжёлыми аксессуарами или при наклоне прибора. Тонкая фокусировка с шагом 0,002 мм позволяет точно навести резкость на микрорельеф. Окуляры 10x/22 мм с удалённым зрачком рассчитаны на длительное наблюдение, в том числе в очках.

Монитор MAGUS MCD40 с IPS-матрицей 13,3" и разрешением 4K воспроизводит изображение с камеры без программной обработки при подключении по HDMI. Углы обзора 178° по горизонтали и вертикали, яркость 400 кд/м² и контрастность 1000:1 обеспечивают одинаковую цветопередачу для нескольких наблюдателей одновременно. Частота обновления 60 Гц исключает разрывы видеопотока. Адаптер C-mount 1x связывает камеру с оптической системой микроскопа через вертикальный тубус насадки. При минимальном увеличении микроскопа поле зрения на экране монитора составляет 17,1x9,6 мм.

Комбинированная подсветка включает светодиод 3 Вт проходящего света в основании под предметным столиком диаметром 95 мм и светодиод 3 Вт косого отражённого света. Яркость обоих источников регулируется независимо. Проходящий свет используется для полупрозрачных или тонких образцов на прозрачной пластине, отражённый косой свет — для выявления рельефа на непрозрачных объектах. В комплект входят прозрачная и чёрно-белая пластины для настройки контраста фона.

Кому подойдёт

MAGUS Stereo D8T LCD PLUS рассчитан на профессиональное применение в условиях, требующих одновременного визуального контроля оператором и цифровой фиксации результата. Прибор востребован в производственных лабораториях для контроля качества электронных компонентов, паяных соединений, дефектов покрытий, в сервисных центрах для ремонта электроники под визуальным увеличением с параллельной демонстрацией процесса заказчику или коллегам. В научных и образовательных учреждениях система обеспечивает препарирование биологических образцов, изучение минералов, энтомологических коллекций с возможностью группового обсуждения на экране и создания архива изображений. В ювелирном деле и реставрации прибор позволяет работать с мелкими деталями при сохранении документации процесса в высоком разрешении.

Готовая конфигурация из микроскопа, камеры и монитора исключает проблемы совместимости компонентов и длительный этап подбора аксессуаров. Это критично для задач, где важна немедленная готовность системы к работе. Расширяемость через опциональные насадки на объектив (0,5x, 1,5x, 2x), окуляры другой кратности, конденсор тёмного поля и устройство простой поляризации позволяет адаптировать прибор под изменяющиеся требования без замены базового инструмента.

Что важно знать заранее

Максимальное увеличение 55 крат в базовой комплектации типично для стереомикроскопов и достаточно для большинства прикладных задач, однако недостаточно для наблюдения микроструктур на клеточном уровне — для этого требуются биологические микроскопы проходящего света с объективами высокой числовой апертуры. Стереомикроскоп ориентирован на объёмные объекты и работу с инструментом, а не на предельное разрешение.

Сложность сборки и настройки, указанная производителем, связана с необходимостью балансировки оптических осей при первом запуске, настройки межзрачкового расстояния, диоптрийной коррекции каждого окуляра отдельно, калибровки цифровой камеры и подключения периферии. Рекомендуется выделить время на предварительную настройку всех компонентов перед началом работы.

Камера передаёт изображение через три интерфейса, но их одновременное использование на максимальных режимах может ограничиваться аппаратными возможностями. При подключении по HDMI доступно встроенное ПО с управлением мышью, при подключении по USB 3.0 — расширенное ПО MAGUS View с функциями измерений, Wi-Fi рассчитан на мобильные устройства с разрешением Full HD. Выбор интерфейса зависит от сценария: HDMI для прямого вывода на монитор без компьютера, USB для архивирования и обработки на ПК, Wi-Fi для демонстрации на планшете.

Цифровое разрешение камеры 3840x2160 пикселей определяет детализацию изображения на экране, но итоговая резкость ограничена оптической системой микроскопа перед сенсором. Увеличение числа мегапикселей не компенсирует ограничения оптики. Адаптер C-mount 1x передаёт изображение без дополнительного увеличения или уменьшения, опциональный адаптер 0,5x расширяет поле зрения на сенсоре.

Комплектация

• Цифровая камера MAGUS CHD40 — сенсор Sony Starvis 1/1,2", разрешение 4K, три интерфейса HDMI/USB 3.0/Wi-Fi, встроенное ПО и ПО MAGUS View на флеш-накопителе, SD-карта 32 ГБ, адаптер Wi-Fi USB, сетевой адаптер 12 В/1 А, кабели HDMI и USB 3.0 по 1,5 м, мышь USB
• Монитор MAGUS MCD40 — IPS-матрица 13,3", разрешение 4K, яркость 400 кд/м², углы обзора 178°
• Оптическая головка — объектив 0,65–5,5x с тринокулярной насадкой, поворот на 360°, угол наклона 45°
• Окуляры 10x/22 мм (2 шт.) — удалённый зрачок, диоптрийная коррекция ±5 D
• Адаптер C-mount 1x — связь камеры с вертикальным тубусом насадки
• Основание с штативом — цельнолитой алюминиевый корпус, встроенный источник проходящего света 3 Вт, фокусировочный механизм грубой и тонкой наводки
• Осветитель отражённого света косого освещения — светодиод 3 Вт для рельефных непрозрачных объектов
• Предметный столик диаметром 95 мм — прозрачная и чёрно-белая пластины для настройки фона
• Сетевой шнур питания, пылезащитный чехол, документация, гарантийный талон

Комплект содержит всё необходимое для немедленного начала работы: микроскоп, камеру, монитор, кабели, карту памяти, программное обеспечение и управляющую мышь. Докупать дополнительно ничего не требуется, если задачи укладываются в диапазон увеличения 6,5–55 крат и метод светлого поля.

Рекомендуемые аксессуары

Для расширения диапазона увеличения доступны насадки на объектив 0,5x (уменьшение до 3,25x с увеличением поля зрения и рабочего расстояния до 177 мм), 1,5x и 2x (увеличение максимальной кратности с сокращением рабочего расстояния до 47 и 26 мм соответственно), а также окуляры 15x, 20x, 25x и 30x для визуального режима. Окуляр 10x/22 мм со шкалой позволяет проводить относительные измерения непосредственно в окуляре без цифровой камеры.

Конденсор тёмного поля и устройство простой поляризации добавляют методы контрастирования для выявления царапин, дефектов полировки, внутренних напряжений в прозрачных материалах. Механический предметный столик с координатами упрощает систематическое сканирование образца и возврат к заданной точке. Кольцевые осветители с поляризационным фильтром или секторным включением обеспечивают равномерное бестеневое освещение или направленный контраст в зависимости от задачи.

Итог

MAGUS Stereo D8T LCD PLUS объединяет профессиональный стереомикроскоп, цифровую камеру Sony Starvis 4K и монитор IPS 13,3" в готовую систему для работ, требующих одновременного визуального контроля и цифровой фиксации. Плавное увеличение 6,5–55 крат, рабочее расстояние 105 мм и комбинированная подсветка покрывают типовые задачи контроля качества электроники, ремонта, препарирования и лабораторного анализа объёмных образцов. Три интерфейса камеры, расширяемость через опциональные аксессуары и цельнолитой алюминиевый корпус обеспечивают гибкость применения и долговечность в профессиональной эксплуатации.
