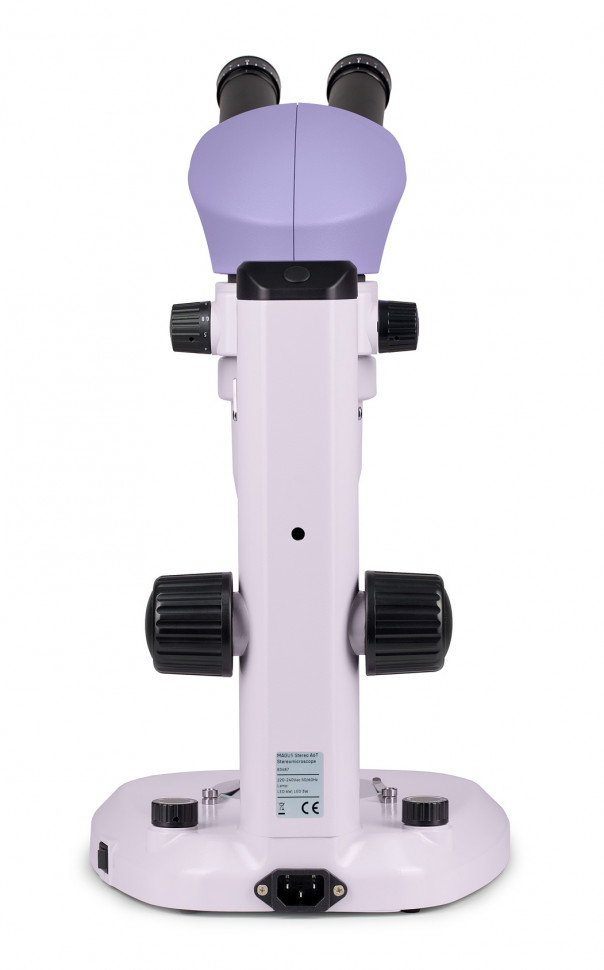

Микроскоп стереоскопический MAGUS Stereo A6

Микроскоп стереоскопический MAGUS Stereo A6 — схема Аббе для лабораторных и прикладных работ

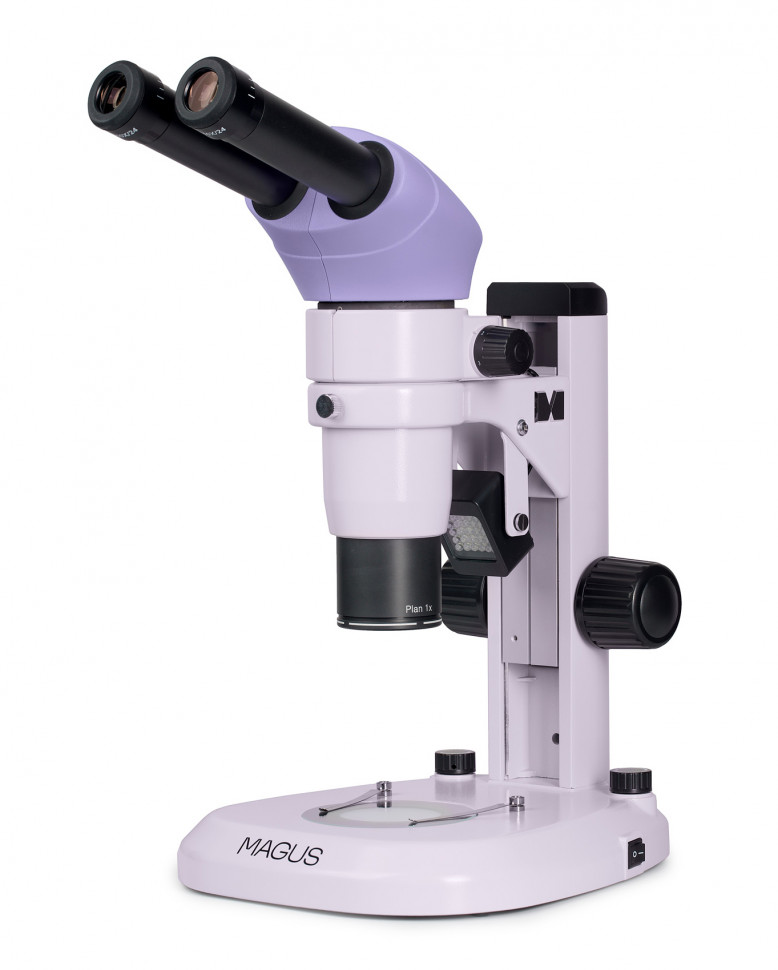

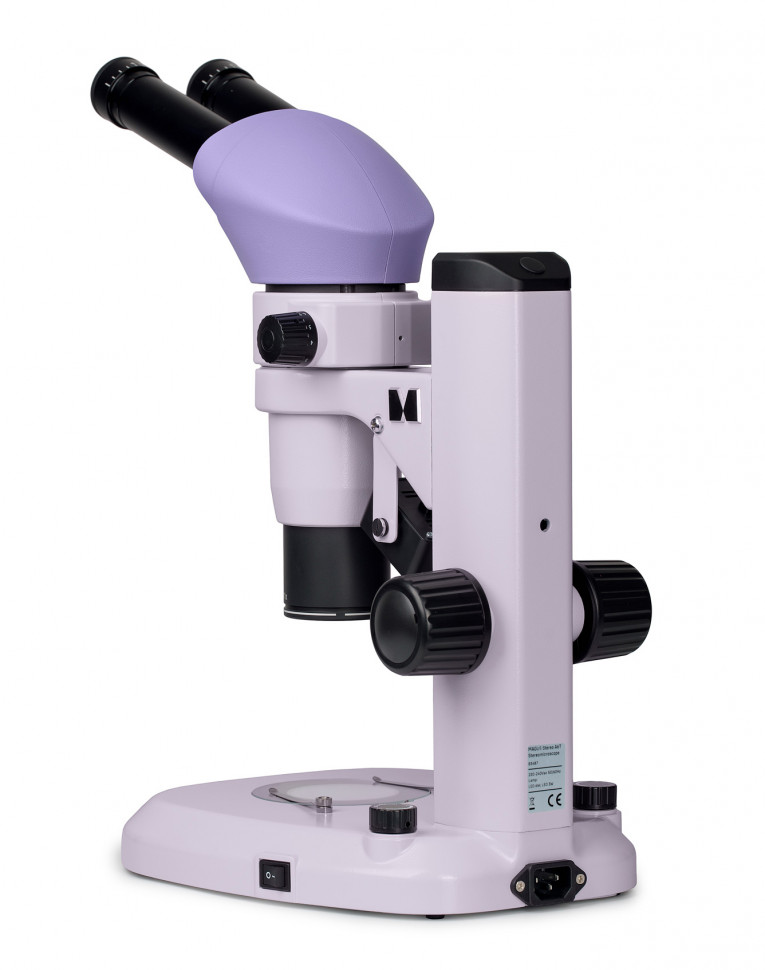

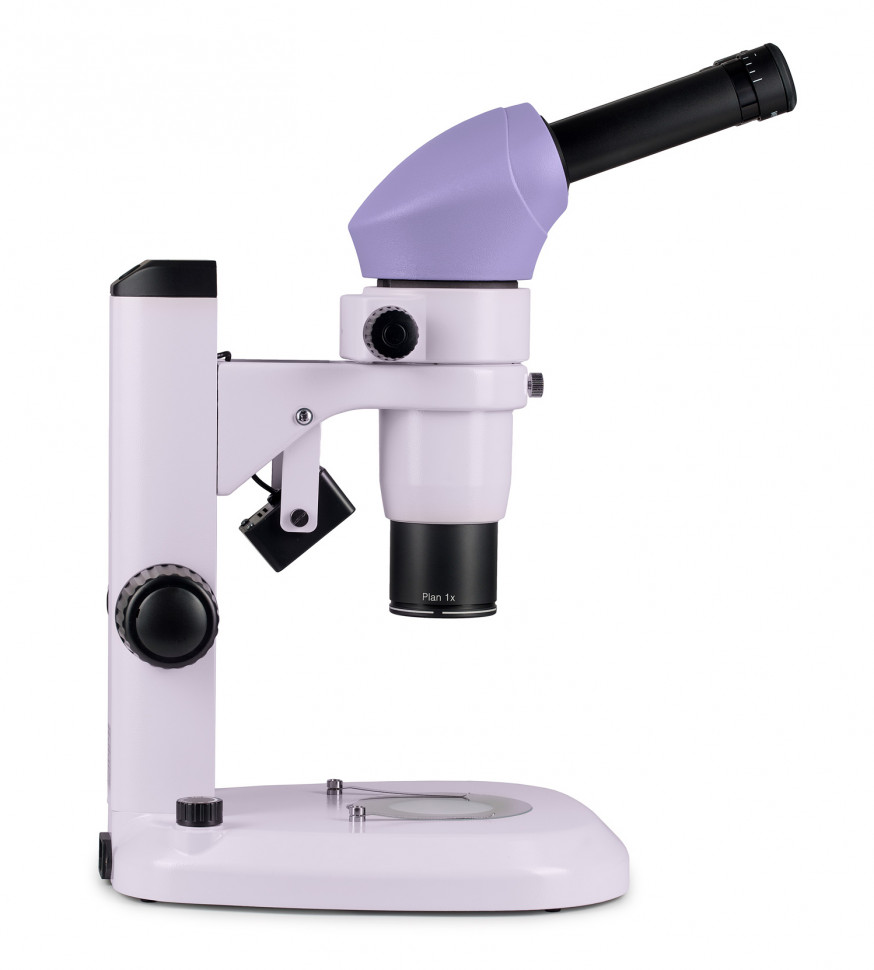

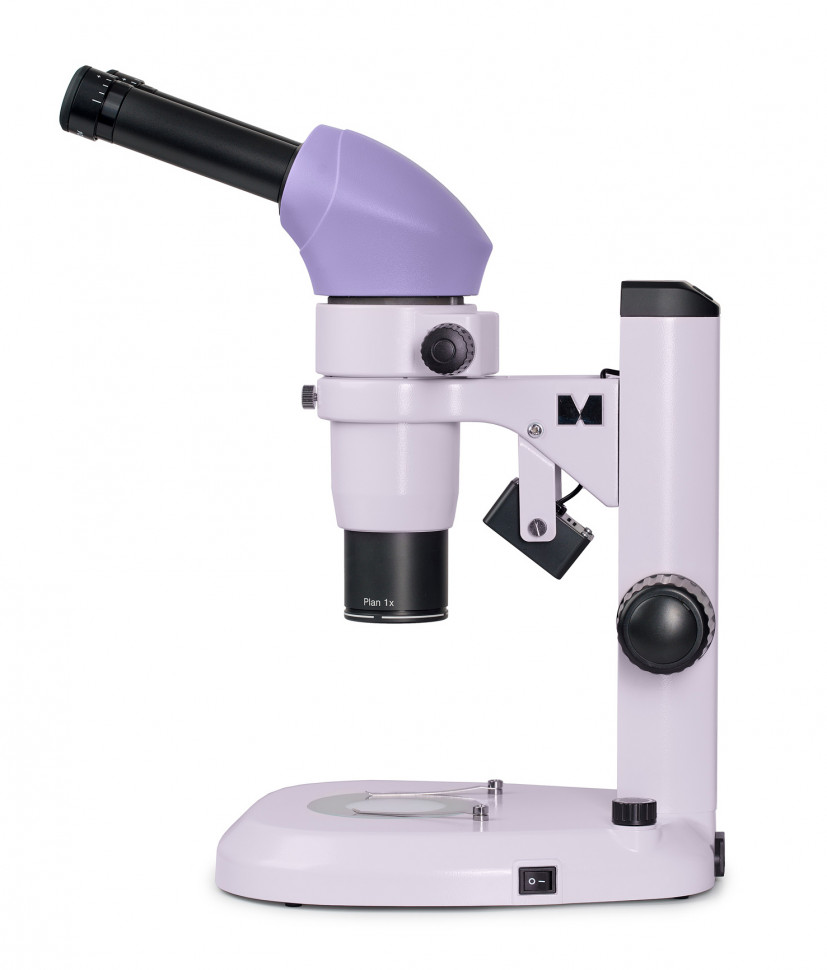

MAGUS Stereo A6 — стереоскопический микроскоп профессионального уровня, построенный по схеме Аббе с планахроматической оптикой и комбинированным освещением. Два независимых оптических канала сходятся в общем главном объективе, расположенном перпендикулярно образцу, что исключает геометрические искажения и обеспечивает точность при измерениях и документировании. Базовый диапазон увеличения 8–50 крат расширяется до 200 крат с опциональными аксессуарами, рабочее расстояние 78 мм позволяет свободно манипулировать объектом инструментами во время наблюдения.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп работает с объёмными непрозрачными и прозрачными образцами без специальной пробоподготовки. Стереоэффект создаёт восприятие глубины, что критично для оценки рельефа поверхности, пространственных структур и манипуляций под увеличением. Типичные объекты: электронные платы и паяные соединения, ювелирные изделия и минералы, энтомологические коллекции и ботанические образцы, промышленные детали для контроля качества, биологические объекты в чашках Петри. Схема Аббе обеспечивает прямое изображение без переворота призмами, сохраняя геометрическую точность — важно для измерений с калибровочным слайдом и фотодокументирования.

Рабочее расстояние и удобство работы

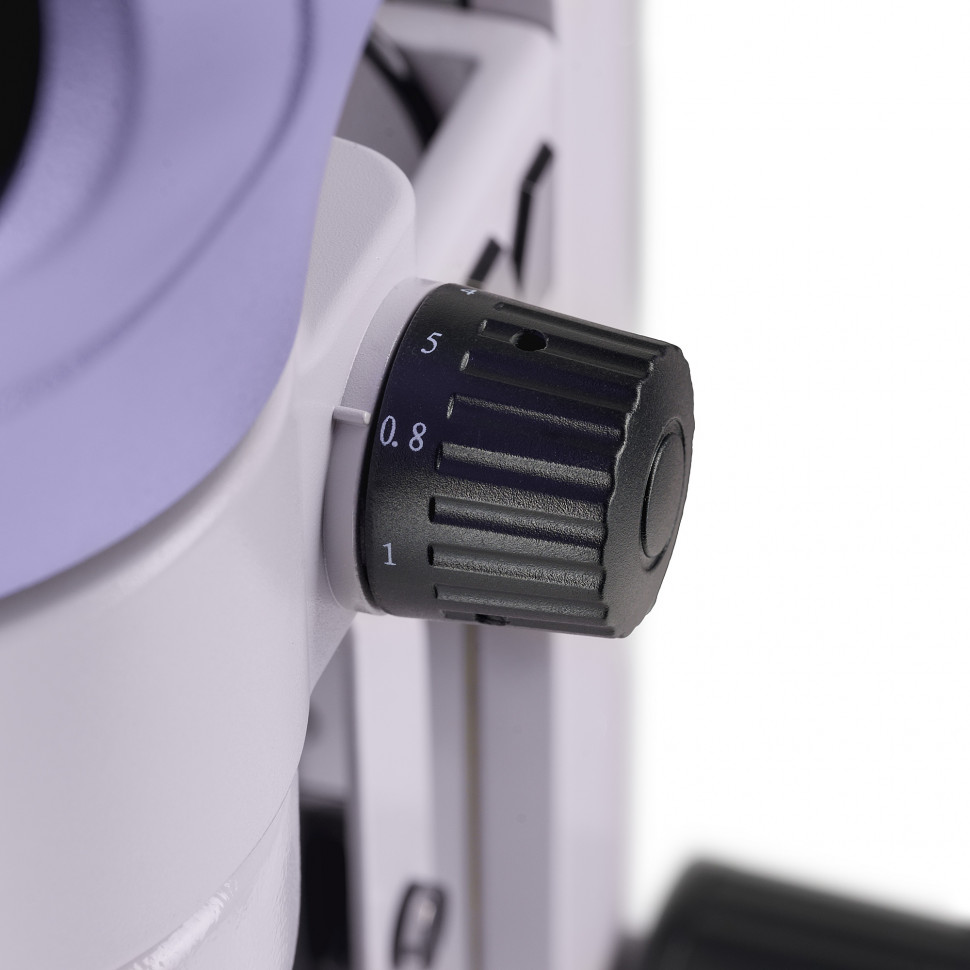

Рабочее расстояние 78 мм с главным объективом 1х создаёт достаточное пространство между объективом и образцом для работы пинцетом, иглами, паяльником или другими инструментами без риска повредить оптику. Коаксиальная грубая фокусировка с ходом 105 мм и регулируемой жёсткостью позволяет быстро перемещаться между образцами разной высоты и фиксировать комфортное усилие на рукоятках. Панкратический объектив 0,8–5х с коэффициентом трансфокации 6:1 обеспечивает плавную смену увеличения без замены оптических элементов — от обзорного поиска до детального рассмотрения в одном движении. Межзрачковое расстояние регулируется в диапазоне 55–75 мм, на каждом окуляре доступна диоптрийная коррекция ±5D для компенсации индивидуальных особенностей зрения.

Диапазон увеличения

В базовой комплектации два набора окуляров — 10x/22 мм и 10x/24 мм — дают диапазон 8–50 крат при работе с панкратическим объективом 0,8–5х и главным объективом 1х. Окуляры различаются полем зрения: с 10x/24 мм поле составляет 30 мм на минимальном увеличении и 4,4 мм на максимальном, что удобно для разных задач — широкий обзор при поиске или детализация при инспекции. Опциональные окуляры 15х и 20х в сочетании с главными объективами 0,3х, 0,5х и 2х расширяют диапазон до 2,4–200 крат, адаптируя микроскоп под задачи от макросъёмки крупных образцов до детального контроля микроструктур.

Конструкция и технологии

Схема Аббе отличается от распространённой схемы Грену общим главным объективом для обоих оптических каналов. Левый и правый тубусы сходятся под углом к единой оптической оси, проходящей через главный объектив перпендикулярно поверхности образца. Это исключает параллаксные смещения и трапецеидальные искажения, характерные для схемы Грену, где каждый канал имеет отдельный объектив под наклоном. Результат — геометрически точное изображение, пригодное для измерений и документирования без последующей коррекции.

Планахроматический главный объектив 1х корректирует кривизну поля зрения и хроматические аберрации: изображение остаётся резким по всей площади наблюдения, а цветные контуры объектов не размываются по краям. Опциональные объективы 0,3х, 0,5х и 2х изменяют как увеличение, так и рабочее расстояние — объектив 0,3х увеличивает рабочее расстояние для крупногабаритных образцов, объектив 2х уменьшает его, но повышает детализацию.

Микроскоп оснащён двумя типами светодиодного освещения: проходящий свет мощностью 6 Вт встроен в основание под стеклянной пластиной столика для работы с прозрачными и полупрозрачными образцами, отражённый свет мощностью 3 Вт работает по методу косого освещения, подчёркивая рельеф непрозрачных объектов. Яркость обоих источников регулируется независимо. В комплекте две пластины столика: стеклянная для рассеивания проходящего света и двусторонняя чёрно-белая для контрастного фона под непрозрачными образцами.

Бинокулярная визуальная насадка установлена под углом 20° к горизонтали — более вертикальное положение по сравнению с распространёнными 45°, что может потребовать адаптации рабочей позы. Диаметр окулярных трубок 30 мм. Для подключения цифровой камеры требуется промежуточная насадка с фотовыходом и адаптер C-mount — встроенного тринокулярного порта нет.

Кому подойдет

Микроскоп ориентирован на профессиональные лаборатории и опытных пользователей, работающих с задачами, где критична геометрическая точность и гибкость настройки увеличения. Типичные сценарии: контроль качества в электронике и материаловедении, исследование энтомологических и ботанических коллекций, инспекция паяных соединений и печатных плат, работа с минералогическими образцами, препарирование и манипуляции с биологическими объектами. Схема Аббе востребована там, где результаты наблюдения документируются цифровой камерой или используются для измерений, а планахроматическая оптика необходима для работы с окрашенными или контрастными образцами без цветовых искажений. Два комплекта окуляров в базовой поставке и широкий выбор опциональных аксессуаров позволяют адаптировать прибор под конкретные требования без замены микроскопа.

Что важно знать заранее

Производитель указывает сложный уровень сборки и настройки — микроскоп требует последовательной юстировки оптических элементов, калибровки межзрачкового расстояния и диоптрийной коррекции каждого окуляра. Неправильная настройка снижает стереоэффект и вызывает зрительное утомление. Угол наклона насадки 20° подходит не всем: при длительной работе может потребоваться регулировка высоты кресла или положения прибора для комфортной позы.

Для подключения цифровой камеры необходимы дополнительные компоненты — промежуточная насадка с фотовыходом и адаптер C-mount, которые приобретаются отдельно. Встроенного тринокулярного порта нет, съёмка возможна только через окулярную трубку с соответствующим адаптером. Рабочая температура ограничена диапазоном +5...+35°С — при выходе за эти пределы возможны изменения фокусного расстояния из-за температурного расширения оптических элементов.

Комплектация

• Основание со встроенным блоком питания и источником проходящего света — светодиод 6 Вт под стеклянной пластиной столика, питание 220 В через адаптер 5 В, 2А.
• Штатив с коаксиальным фокусировочным механизмом — грубая фокусировка с ходом 105 мм и регулируемой жёсткостью рукояток.
• Бинокулярная визуальная насадка — угол наклона 20°, межзрачковое расстояние 55–75 мм, диаметр окулярных трубок 30 мм.
• Панкратический объектив 0,8–5х — плавная смена увеличения с коэффициентом трансфокации 6:1.
• Планахроматический главный объектив 1х — рабочее расстояние 78 мм, коррекция кривизны поля и хроматических аберраций.
• Два комплекта окуляров с диоптрийной коррекцией — 10x/22 мм (2 шт.) и 10x/24 мм (2 шт.), различаются полем зрения.

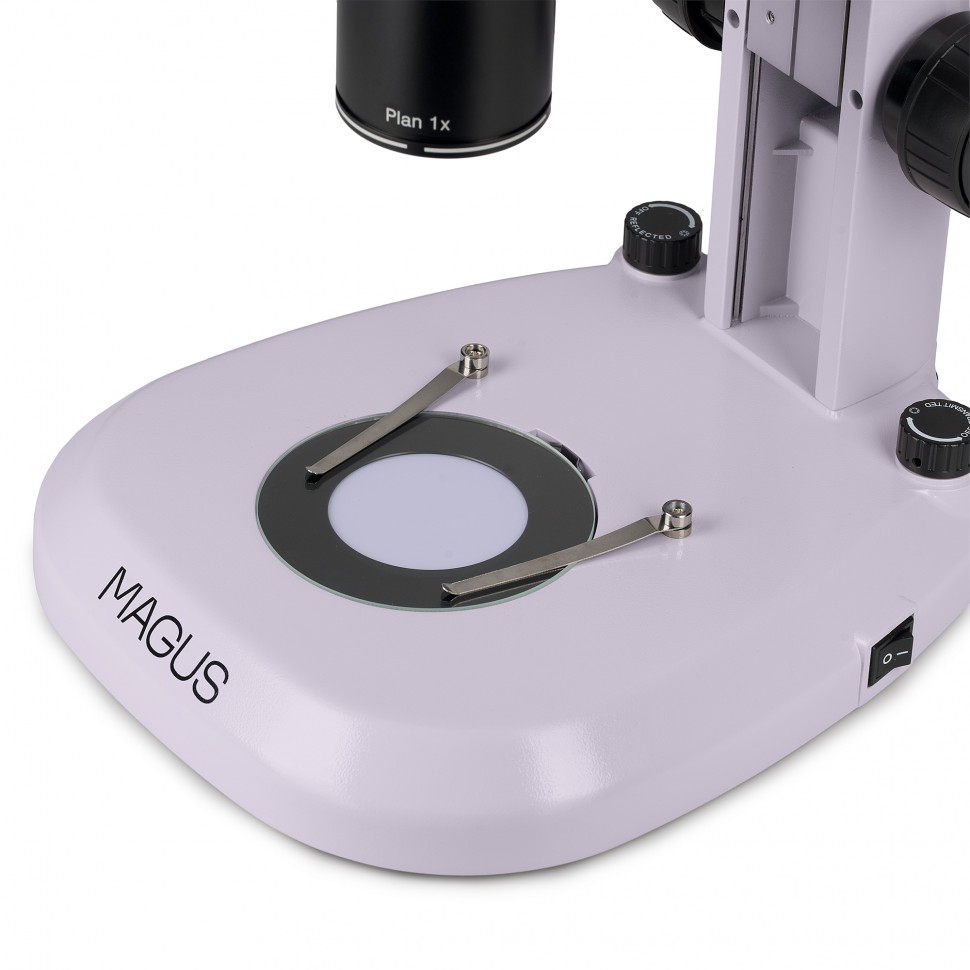

• Стеклянная пластина столика — для работы с прозрачными образцами в проходящем свете.

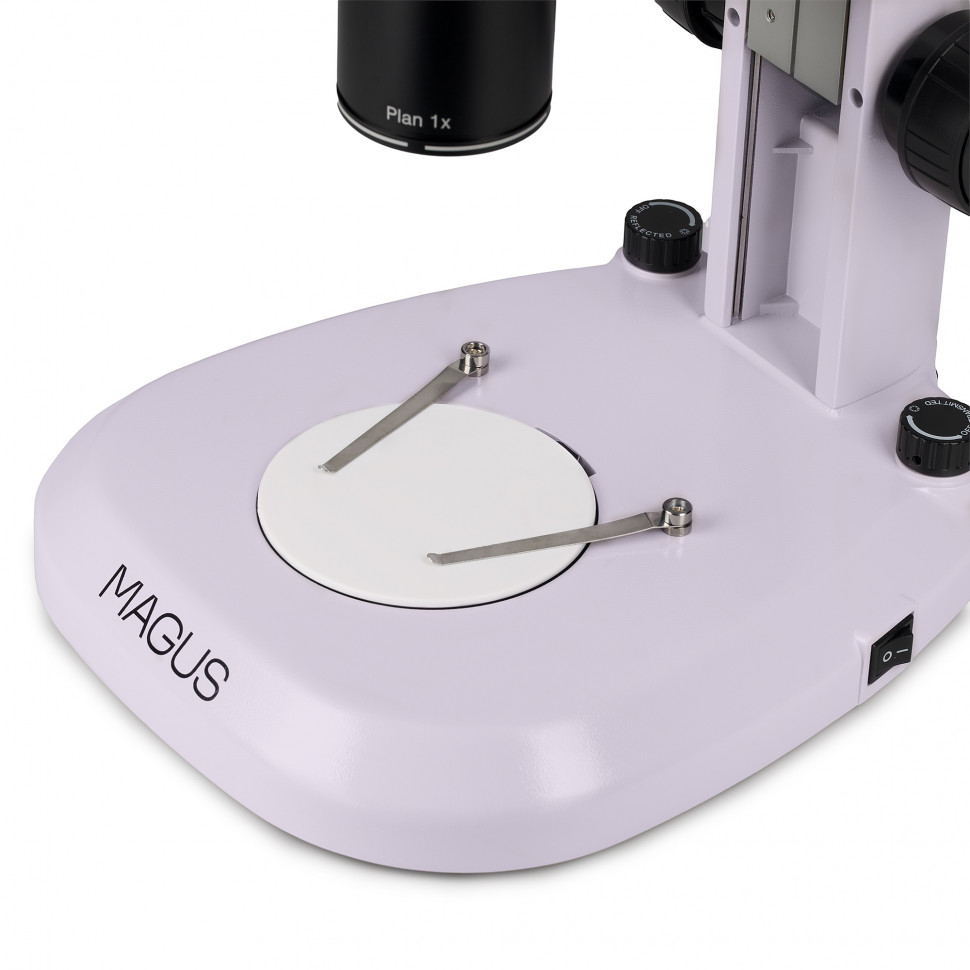

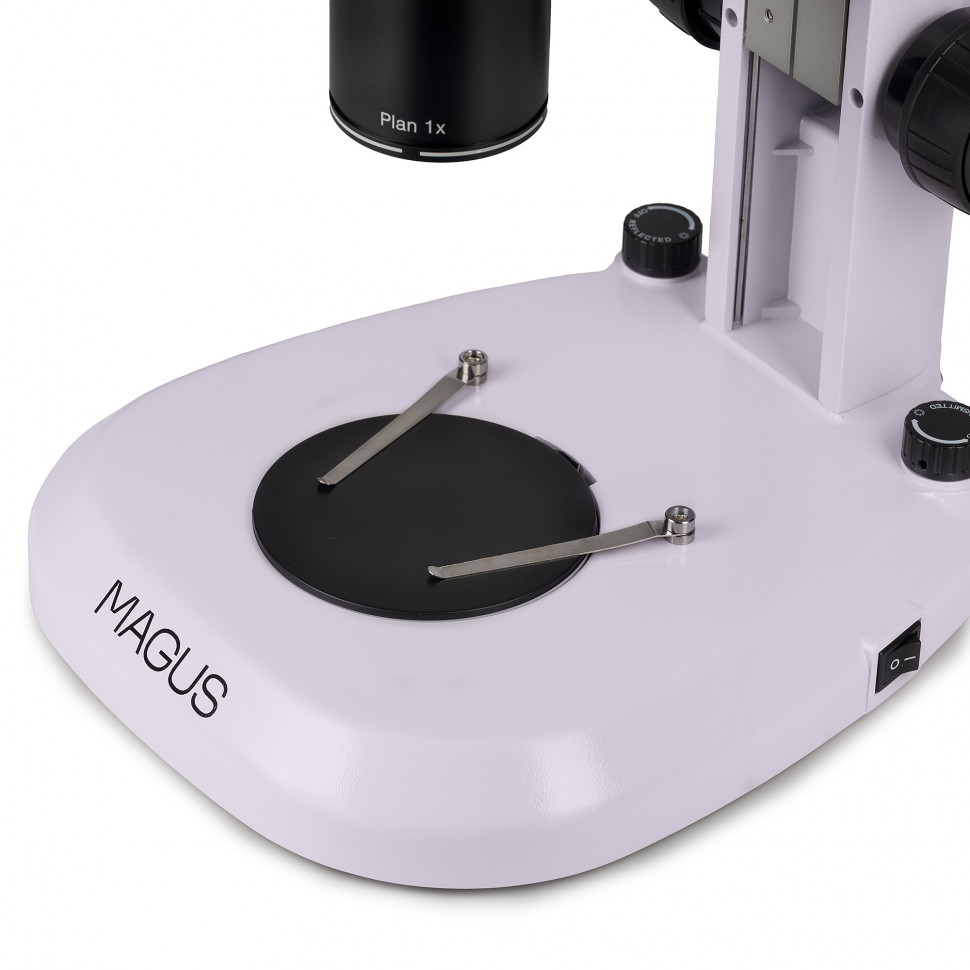

• Двусторонняя чёрно-белая пластина — контрастный фон для непрозрачных объектов в отражённом свете.
• Осветитель отражённого света косого освещения — светодиод 3 Вт с регулировкой яркости, подчёркивает рельеф поверхности.
• Сетевой шнур питания, пылезащитный чехол, инструкция и гарантийный талон.

Комплект обеспечивает полную готовность к работе с непрозрачными и прозрачными образцами в базовом диапазоне увеличения 8–50 крат. Для расширения возможностей или подключения камеры потребуются опциональные аксессуары.

Рекомендуемые аксессуары

Окуляры 15х/16 мм и 20х/12 мм увеличивают верхний предел до 75 и 100 крат соответственно с главным объективом 1х и панкратическим объективом 5х, сужая поле зрения для детального контроля малых участков. Главные объективы 0,3х, 0,5х и 2х изменяют как увеличение, так и рабочее расстояние: объектив 0,3х снижает увеличение, но увеличивает рабочее расстояние для крупногабаритных образцов, объектив 2х удваивает увеличение до 100 крат с окуляром 10х и объективом 5х, поднимая верхний предел до 200 крат с окуляром 20х. Калибровочный слайд с шагом делений позволяет проводить линейные измерения непосредственно в поле зрения. Промежуточная насадка с фотовыходом и адаптер C-mount необходимы для подключения цифровой камеры через окулярную трубку.

Сравнение

Схема Аббе с общим главным объективом отличается от схемы Грену, где каждый оптический канал использует отдельный объектив под наклоном. В схеме Грену конструкция проще и компактнее, но наклон оптических осей вызывает параллаксные смещения и трапецеидальные искажения — объект выглядит по-разному в левом и правом окулярах, что усложняет точные измерения и может искажать пропорции при фотодокументировании. Схема Аббе за счёт перпендикулярного расположения главного объектива относительно образца сохраняет геометрическую точность, но требует более сложной юстировки и тяжелее. Для задач, где критична точность формы и размеров, схема Аббе предпочтительнее; для рутинного контроля, где допустимы небольшие искажения, схема Грену может быть достаточной и экономичнее.

Итог

MAGUS Stereo A6 — профессиональный стереомикроскоп для лабораторий и прикладных работ, где требуется геометрическая точность изображения и гибкость настройки увеличения. Схема Аббе с планахроматической оптикой исключает искажения, панкратический объектив с трансфокацией 6:1 обеспечивает плавную смену увеличения от 8 до 50 крат, комбинированное освещение расширяет спектр образцов от прозрачных до непрозрачных. Рабочее расстояние 78 мм позволяет свободно манипулировать объектом инструментами. Микроскоп требует сложной настройки и дополнительных компонентов для подключения камеры, но широкий набор опциональных аксессуаров адаптирует его под конкретные задачи без замены прибора.
