Микроскоп стереоскопический цифровой MAGUS Stereo D7TR LCD для ремонта и пайки

MAGUS Stereo D7TR LCD — стереомикроскоп с камерой, монитором и штативом для пайки

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

MAGUS Stereo D7TR LCD работает с непрозрачными объёмными объектами без пробоподготовки. Стереоскопическая оптическая схема Грену формирует объёмное изображение с сохранением глубины резкости — вы видите рельеф поверхности печатной платы, а не плоскую картинку. Увеличение 3,4–45х перекрывает весь спектр задач ремонта электроники: от пайки BGA-чипов и SMD-компонентов до визуального контроля качества паяных соединений и трассировки дорожек. Панкратический объектив плавно изменяет кратность в 6,7 раза без потери фокуса — перестройка между обзором всей платы и детальным рассмотрением микросхемы выполняется одним движением. Насадка 0,5х переключает микроскоп между двумя режимами: 3,4–22,5х с рабочим расстоянием 177 мм для пайки и 6,7–45х с рабочим расстоянием 105 мм для контроля качества.

Рабочее расстояние и удобство работы

Рабочее расстояние 177 мм с установленной насадкой 0,5х оставляет под объективом достаточно пространства для паяльника, пинцета, флюса и рук оператора. Кольцевой LED-осветитель создаёт бестеневое освещение по всей окружности объекта — тень от инструмента не закрывает рабочую зону. При увеличении 3,4х поле зрения через окуляры составляет 65,7 мм, при 22,5х — 9,7 мм. Для задач, требующих максимальной детализации, насадка снимается: микроскоп работает в диапазоне 6,7–45х с рабочим расстоянием 105 мм и полем зрения от 32,8 до 4,9 мм. Механизм фокусировки с ходом 50 мм и регулируемой жесткостью обеспечивает плавную наводку на резкость коаксиальными рукоятками с обеих сторон корпуса.

Формат наблюдения

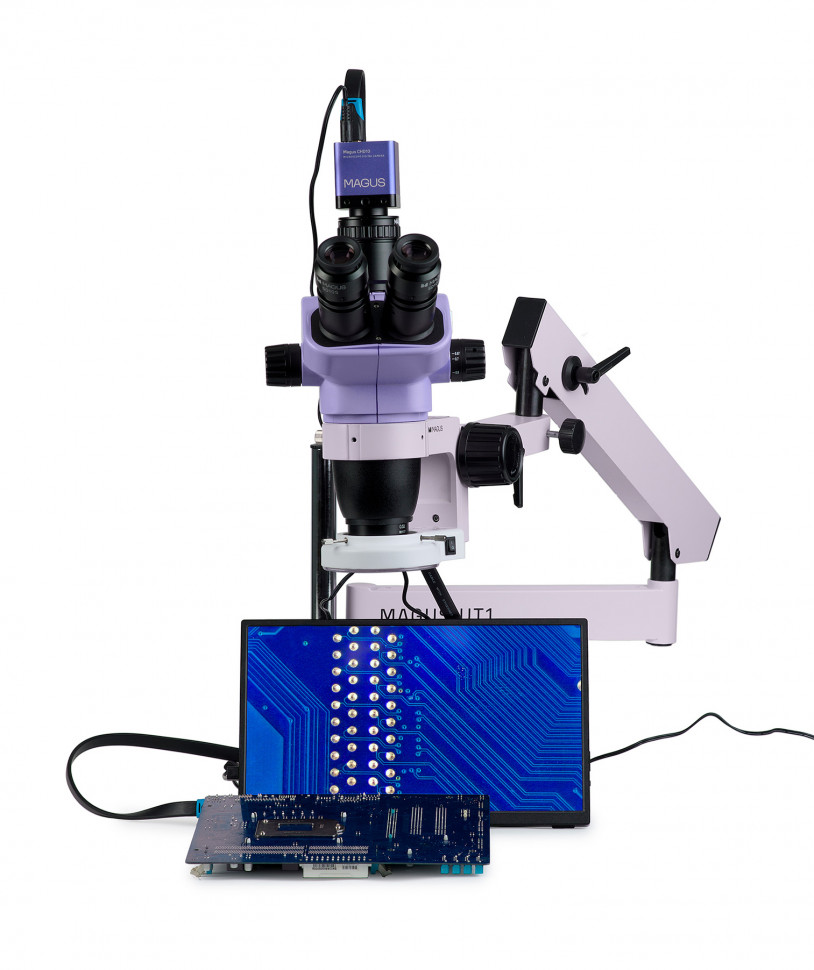

Тринокулярная насадка предоставляет два способа наблюдения. Визуальный режим через окуляры 10х/22 мм с удалённым зрачком подходит для работы в очках, межзрачковое расстояние регулируется в диапазоне 54–75 мм, диоптрийная коррекция ±5 D на каждом окуляре компенсирует индивидуальные особенности зрения. Цифровой режим выводит изображение с камеры MAGUS CHD10 на монитор 13,3" через HDMI-интерфейс без подключения к компьютеру. Камера с сенсором SONY Starvis CMOS формирует изображение в разрешении Full HD 1920x1080 с частотой 60 кадров в секунду — это обеспечивает плавную передачу движения рук и инструмента на экран без задержек и рывков. При минимальном увеличении микроскопа поле зрения на экране монитора составляет 33,25x18,68 мм. Наблюдение на мониторе снижает нагрузку на шею и спину, так как оператор смотрит вперёд, а не вниз, и подходит для группового обучения, когда преподаватель демонстрирует процесс студентам.

Конструкция и технологии

Оптическая схема Грену обеспечивает высокую глубину резкости и объёмность изображения при компактной конструкции. Панкратический объектив 0,67–4,5х с коэффициентом трансфокации 6,7:1 изменяет увеличение плавно, без ступенчатого переключения и без потери фокуса. Цельнолитой алюминиевый корпус исключает люфты и деформации под весом оптики.

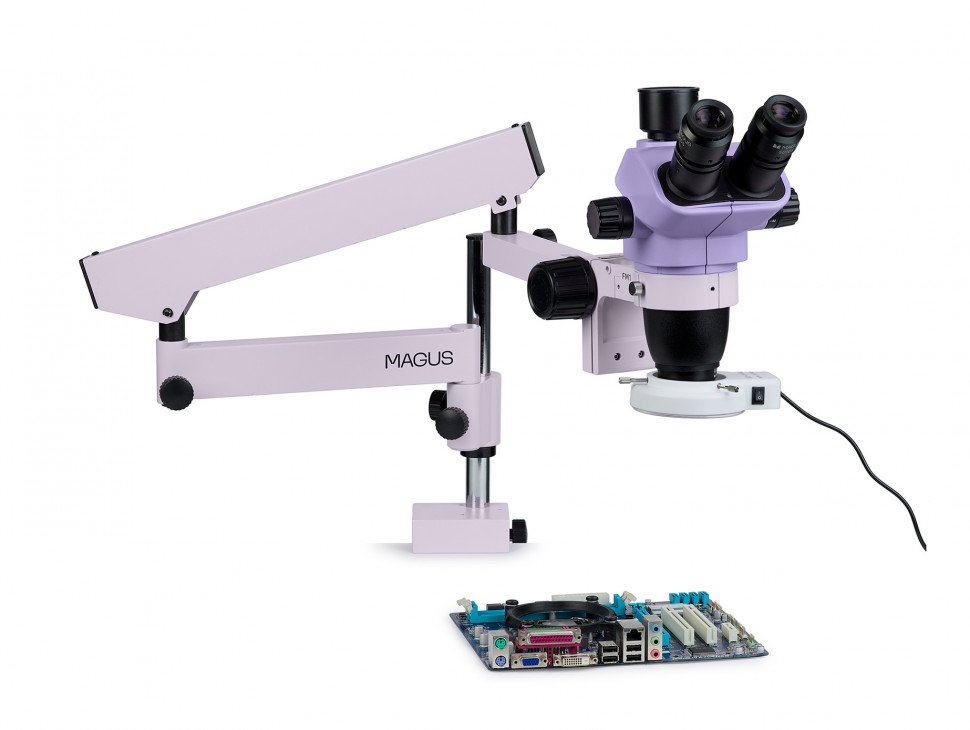

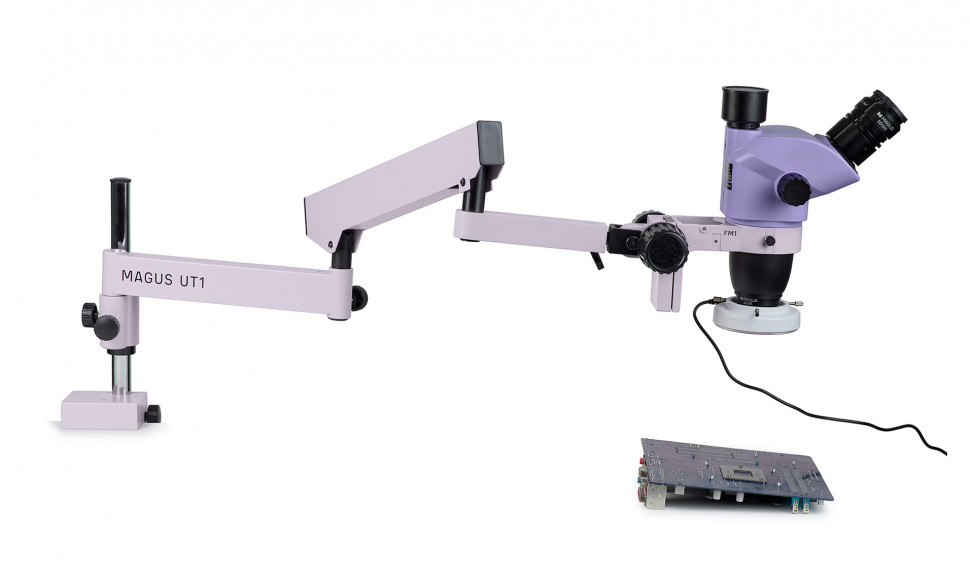

Универсальный штатив MAGUS UT1 состоит из четырёх секций и крепится к краю стола струбциной, не занимая рабочую поверхность. Максимальный горизонтальный вынос 700 мм позволяет регулировать положение оптической головы по высоте, горизонтали и углу вращения. Диаметр вертикальной штанги 25 мм обеспечивает жёсткость конструкции, максимальная высота штатива — 400 мм, длина вертикальной штанги — 275 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.

Камера устанавливается в канал визуализации тринокулярной насадки через адаптер C-mount. Сенсор 1/2,8" (5,57x3,13 мм) с размером пикселя 2,9x2,9 мкм и светочувствительностью 1300 мВ при 1/30 с обеспечивает низкий уровень шума. Спектральный диапазон 380–650 нм с ИК-фильтром соответствует видимому свету. Электронный скользящий затвор с диапазоном выдержки 0,04 мс – 1000 мс адаптируется к условиям освещения. Встроенное ПО поддерживает фотосъемку в формате *.jpg, видеозапись в форматах *.h264 и *.mp4, линейные и угловые измерения без установки программ на компьютер. Управление — через мышь USB, фиксация материала — на SD-карту до 32 ГБ (в комплекте).

Монитор MAGUS MCD20 с IPS-матрицей 13,3" и разрешением 1920x1080 обеспечивает яркость 400 кд/м², контрастность 1000:1 и углы обзора 178°/178° по горизонтали и вертикали — цветопередача не искажается при взгляде под углом. Частота обновления 60 Гц синхронизирована с частотой кадров камеры. Срок службы LED-подсветки монитора — 50 000 часов.

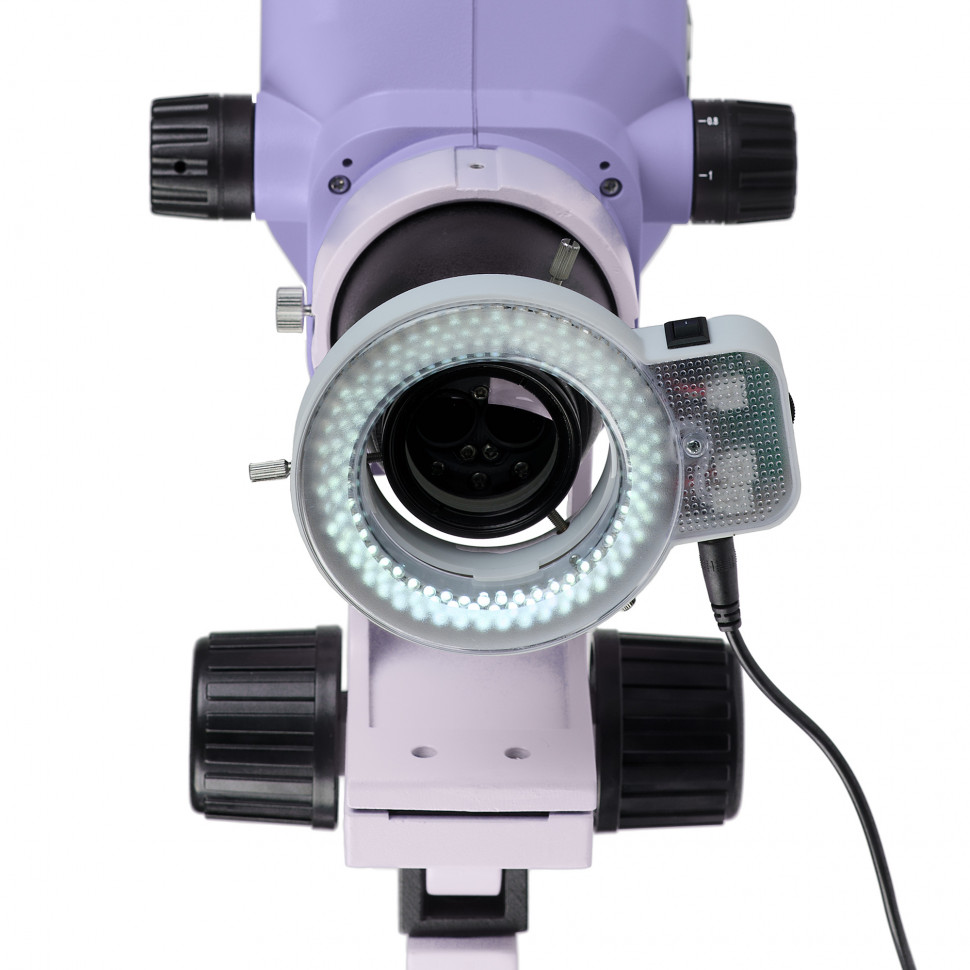

Кольцевой осветитель MAGUS LED 144А с резьбовым адаптером монтируется на объектив и создаёт равномерное отражённое освещение. Регулировка яркости адаптирует интенсивность света под задачу и тип поверхности объекта.

Кому подойдёт

MAGUS Stereo D7TR LCD предназначен для профессиональных инженеров-электронщиков, специалистов по ремонту и контролю качества печатных плат, мастеров пайки SMD- и BGA-компонентов. Комплексное решение с камерой, монитором и универсальным штативом подходит сервисным центрам и производственным участкам, где требуется фото- и видеофиксация процесса ремонта, измерение размеров объектов и групповое обучение. Наличие визуального наблюдения через окуляры и цифрового режима на мониторе позволяет операторам выбирать удобный способ работы в зависимости от задачи и продолжительности сеанса. Диапазон увеличения 3,4–45х с двумя рабочими расстояниями (177 и 105 мм) покрывает потребности как рутинной пайки, так и детального контроля качества. Микроскоп рассчитан на опытных пользователей — уровень сложности сборки и настройки указан как высокий.

Что важно знать заранее

Универсальный штатив с креплением струбциной требует края стола толщиной до 50 мм для захвата. Максимальный вынос 700 мм обеспечивает гибкость размещения, но требует свободного пространства вокруг рабочего места. Штатив не закреплён на столике — положение оптической головы регулируется вручную, что удобно для переключения между несколькими объектами, но не обеспечивает микрометрической точности позиционирования.

Камера работает автономно через HDMI без подключения к компьютеру, но для управления функциями (фото, видео, измерения) требуется мышь USB. Фиксация материала выполняется на SD-карту, для переноса файлов на компьютер карту нужно извлечь или использовать прямое HDMI-подключение к записывающему устройству. Встроенное ПО камеры не предоставляет расширенных возможностей постобработки изображений — для сложной обработки файлы переносятся на компьютер.

Стереомикроскоп формирует объёмное изображение только при визуальном наблюдении через окуляры двумя глазами. Камера, установленная в канале визуализации, фиксирует плоское изображение на монитор — стереоэффект на экране не воспроизводится. Это не влияет на качество работы, но меняет характер восприятия глубины при переключении между окулярами и монитором.

Частота 60 кадров в секунду через HDMI достаточна для плавной передачи движения инструмента, но электронный скользящий затвор (ERS) может создавать артефакты при резких перемещениях объектов или камеры. Для статичных объектов и контролируемых движений этот эффект не критичен.

Микроскоп работает с непрозрачными объектами в отражённом свете — для прозрачных препаратов или материалов, требующих проходящего света, он не подходит. Диапазон рабочих температур камеры -10...+50 °С, основного прибора -15...+55 °С или 0...+40 °С (указаны два диапазона в характеристиках), диапазон рабочей влажности 10–90 % или 30–80 % — при эксплуатации в экстремальных условиях необходимо уточнить применимость конкретных значений.

Комплектация

В комплект входят все элементы для начала работы:

• Цифровая камера MAGUS CHD10 — сенсор SONY Starvis CMOS 2 Мпикс, HDMI-интерфейс, встроенное ПО, адаптер C-mount для установки в канал визуализации. В комплекте с камерой: кабель HDMI 1,5 м, мышь USB для управления, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А.
• Монитор MAGUS MCD20 — IPS-матрица 13,3", разрешение Full HD 1920x1080, частота обновления 60 Гц, углы обзора 178°/178°.

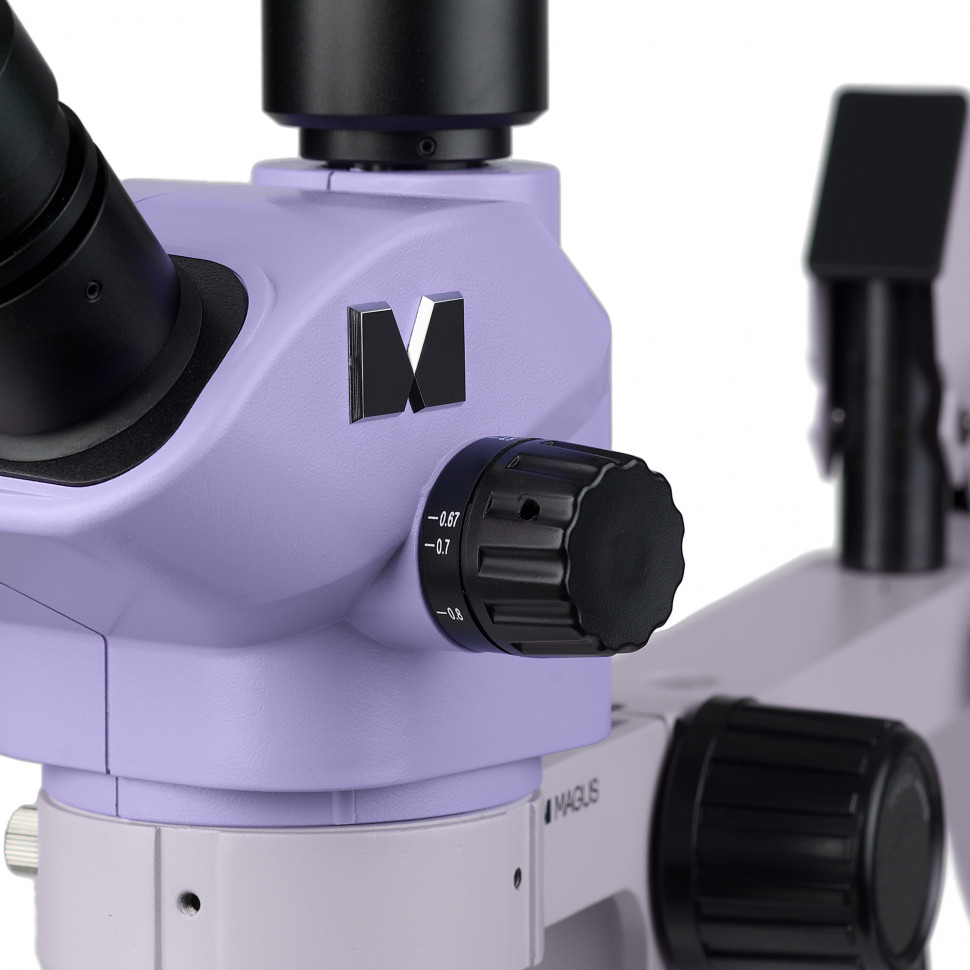

• Оптическая голова MAGUS Stereo 7TH — панкратический объектив 0,67–4,5х с коэффициентом трансфокации 6,7:1, тринокулярная визуальная насадка с углом наклона 45°, оптическая схема Грену.
• Окуляры 10x/22 мм (2 шт.) — с удалённым зрачком для работы в очках, диоптрийной коррекцией ±5 D на каждом окуляре.
• Штатив MAGUS UT1 — универсальный четырёхсекционный штатив с креплением струбциной к краю стола, максимальный горизонтальный вынос 700 мм, вертикальная штанга диаметром 25 мм и длиной 275 мм.

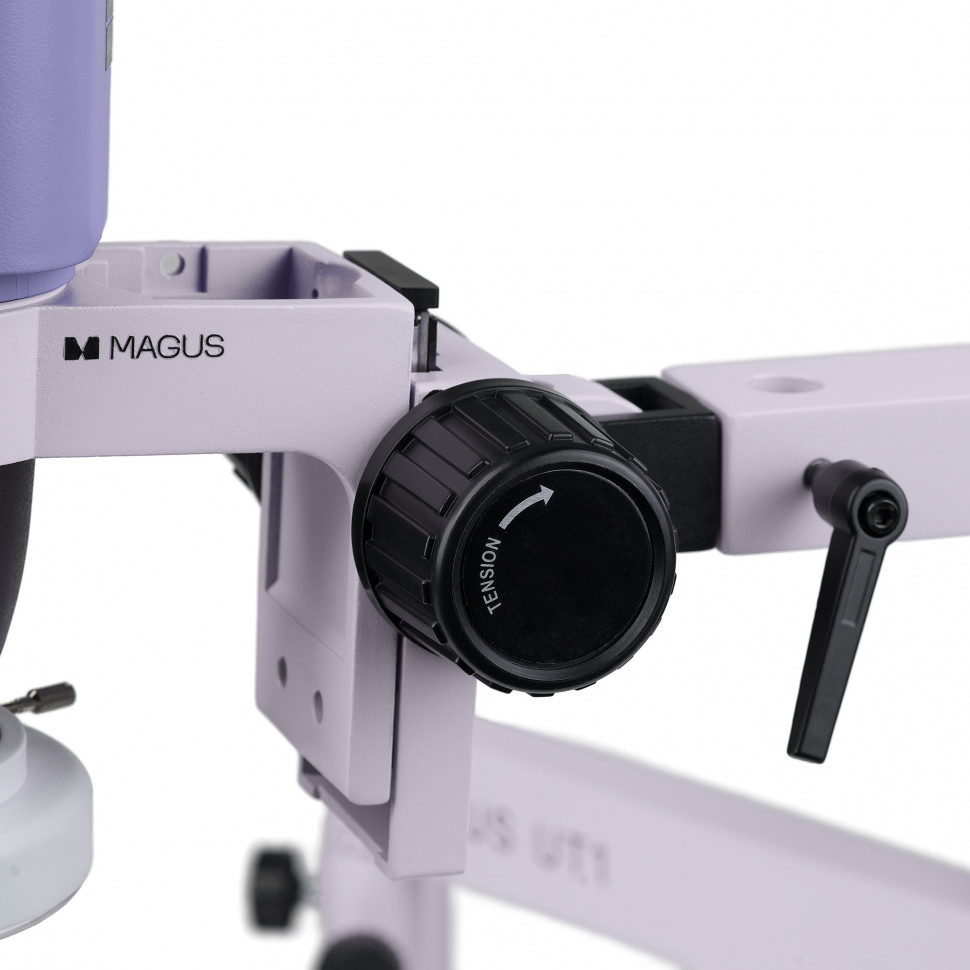

• Механизм фокусировки MAGUS FM1 — грубая наводка с ходом 50 мм, регулировка жёсткости, коаксиальные рукоятки с двух сторон.
• Осветитель кольцевой MAGUS LED 144А — с резьбовым адаптером для крепления на объектив, регулировка яркости.

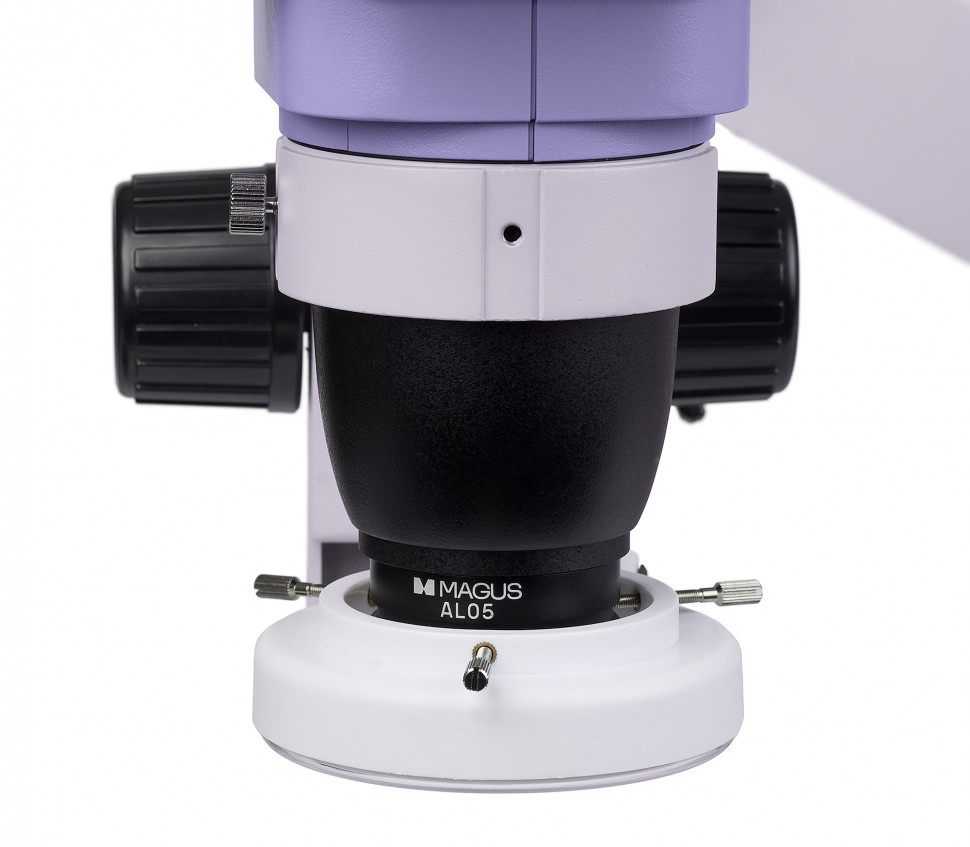

• Насадка на объектив MAGUS AL05 0,5х/177 мм — изменяет диапазон увеличения на 3,4–22,5х и увеличивает рабочее расстояние до 177 мм.
• Адаптер C-mount MAGUS ZFA050 — для установки камеры в канал визуализации тринокулярной насадки.
• Инструкция по эксплуатации, гарантийный талон.

Комплект самодостаточен для работы: камера, монитор, оптика, освещение и штатив поставляются вместе. Дополнительные аксессуары приобретаются отдельно в зависимости от специфики задач.

Рекомендуемые аксессуары

Окуляры с другой кратностью (15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм) изменяют диапазон общего увеличения и поле зрения. Окуляр 10x/22 мм со шкалой добавляет измерительную сетку для визуальной оценки размеров объектов без камеры.

Насадки на объектив 1,5x и 2x увеличивают кратность, но сокращают рабочее расстояние и поле зрения — используются для задач, требующих максимальной детализации на малых дистанциях.

Кольцевой осветитель с поляризационным фильтром подавляет блики от полированных и глянцевых поверхностей металлов, лаков, пластиков. Кольцевой осветитель с включением по секторам создаёт направленное освещение для выявления рельефа и текстуры.

Осветитель типа «гусиная шея» обеспечивает боковое освещение под произвольным углом — полезно для нестандартных объектов или специфических задач, где кольцевой свет создаёт переотражения.

Калибровочный слайд — эталон для точной настройки измерительных функций камеры и проверки масштаба изображения.

Итог

MAGUS Stereo D7TR LCD — профессиональное комплексное решение для ремонта и пайки электроники с камерой HDMI, монитором IPS Full HD и универсальным штативом. Панкратический объектив с плавным изменением увеличения в диапазоне 3,4–45х, два рабочих расстояния (177 и 105 мм) за счёт насадки 0,5х, тринокулярная насадка с визуальным и цифровым режимами наблюдения делают микроскоп гибким инструментом для широкого спектра задач. Частота 60 кадров в секунду обеспечивает плавное изображение на мониторе без задержек при работе руками. Автономная работа камеры через HDMI, встроенное ПО с функциями фото, видео и измерений, кольцевое бестеневое освещение и штатив с выносом до 700 мм оптимизируют рабочее место оператора. Цельнолитой алюминиевый корпус, механизм фокусировки с регулируемой жёсткостью и оптическая схема Грену обеспечивают точность и надёжность прибора. Микроскоп поставляется в полной комплектации и рассчитан на опытных пользователей.
