Микроскоп стереоскопический цифровой MAGUS Stereo D8T LCD BASE

MAGUS Stereo D8T LCD BASE — цифровой стереомикроскоп с монитором и камерой Full HD для прикладных задач

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп работает с объёмными непрозрачными объектами без специальной пробоподготовки. Оптическая схема Грену формирует трёхмерное изображение с сохранением рельефа и глубины, что принципиально отличает её от плоской картинки биологических микроскопов проходящего света. Диапазон увеличения 6,5–55 крат позволяет рассматривать печатные платы и паяные соединения, ювелирные изделия и часовые механизмы, минералы и горные породы, насекомых и ботанические образцы, текстильные волокна и поверхностные дефекты материалов. Трансфокатор с коэффициентом 8,4:1 обеспечивает плавное изменение кратности без потери фокуса — можно начать с широкого обзора объекта и затем увеличить интересующий участок, не прерывая работу.

Рабочее расстояние и удобство работы

Рабочее расстояние 105 мм — пространство между нижней линзой объектива и поверхностью предметного столика — достаточно для манипуляций руками и инструментами непосредственно во время наблюдения. Под объективом помещается паяльник, пинцет, скальпель или ювелирный инструмент, при этом обе руки остаются свободными. Комбинированное светодиодное освещение включает отражённый свет косого типа для рельефных непрозрачных объектов и проходящий свет снизу для полупрозрачных плёнок, мембран или тонких срезов. Регулировка яркости для каждого источника позволяет адаптировать контраст под конкретный образец.

Диапазон увеличения

Базовая комплектация с окулярами 10x и объективами 0,65–5,5х даёт увеличение 6,5–55 крат. Это скромнее, чем у биологических микроскопов, но соответствует задачам стереомикроскопии. Для стереоэффекта важна не предельная кратность, а баланс между увеличением, рабочим расстоянием и полем зрения — от 33,8 мм при минимальном увеличении до 4 мм при максимальном. Опциональные окуляры 15x, 20x, 25x, 30x и насадки на объектив 0,5x, 1,5x, 2x расширяют диапазон до 3,25–330 крат, но при высоких кратностях рабочее расстояние сокращается до 26 мм, что ограничивает манипуляции инструментом.

Формат наблюдения

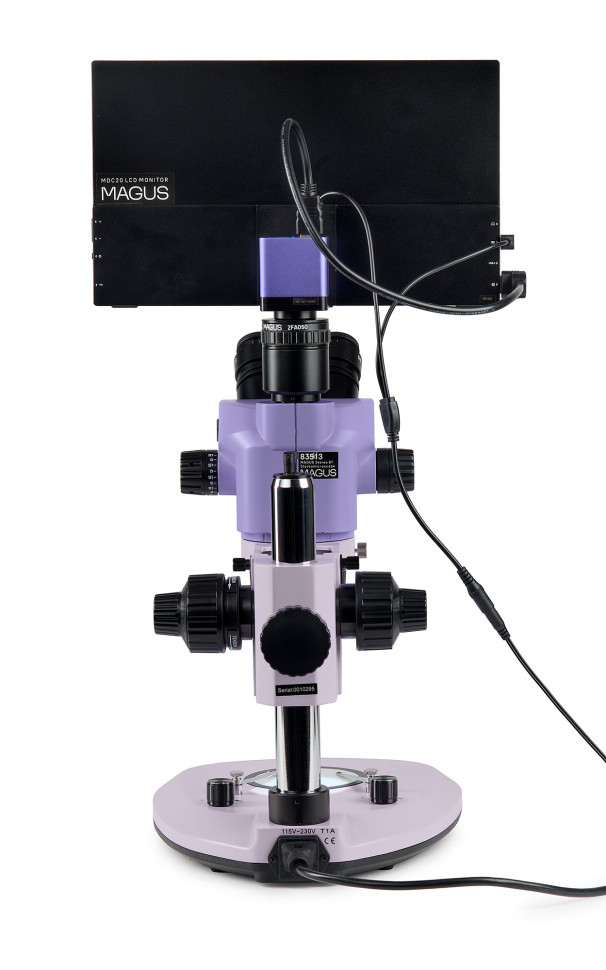

MAGUS Stereo D8T LCD BASE объединяет традиционное визуальное наблюдение через окуляры и цифровую трансляцию на монитор. Камера MAGUS CHD10 устанавливается в отдельный канал визуализации тринокулярной насадки через адаптер C-mount 0,5x. Распределение светового потока 80% на окуляры и 20% на камеру позволяет одновременно наблюдать объект глазами и выводить изображение на экран монитора MAGUS MCD20 с IPS-матрицей 13,3 дюйма и разрешением Full HD. Это меняет формат работы — вместо индивидуального наблюдения появляется возможность группового просмотра, обучения или оперативного согласования технического решения с коллегами без необходимости передавать прибор.

Съёмка и измерения

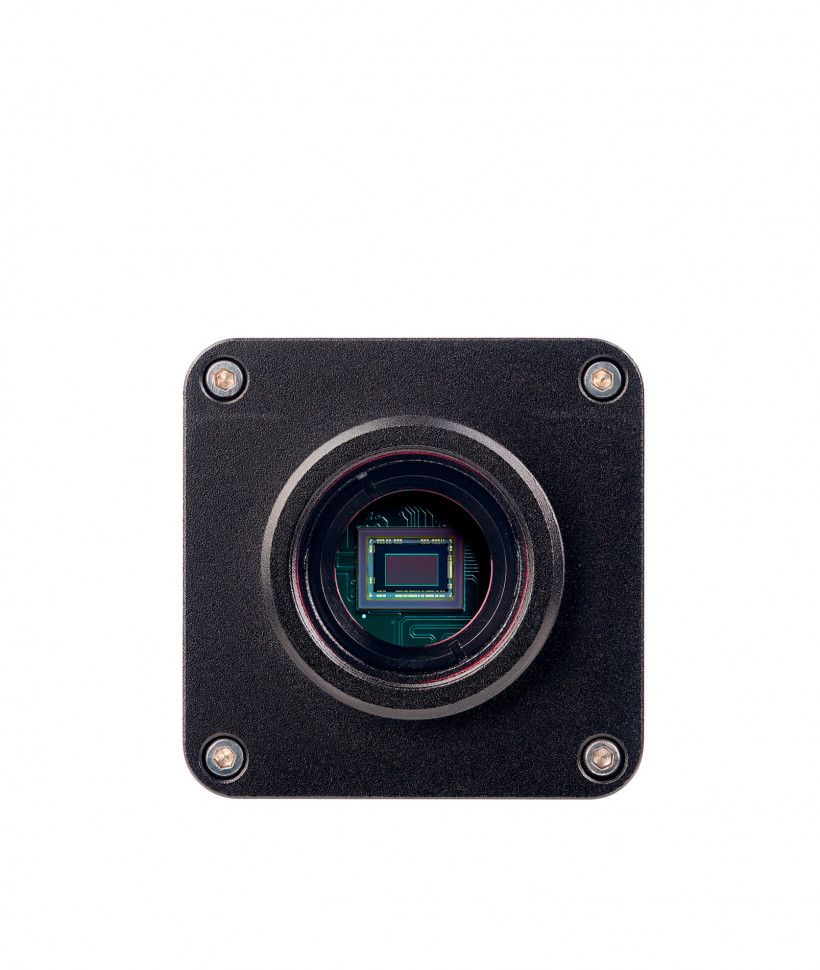

Камера с сенсором SONY Starvis CMOS 1/2,8 дюйма и разрешением 2 Мпикс снимает фото и видео в формате Full HD (1920x1080 пикселей) с частотой 60 кадров в секунду. Запись ведётся напрямую на карту памяти SD до 32 ГБ. Встроенное программное обеспечение поддерживает измерения размеров, углов и расстояний после предварительной калибровки с помощью специального слайда. Автономная работа через интерфейс HDMI исключает необходимость подключения стационарного компьютера — достаточно подключить камеру к монитору и управлять съёмкой с помощью мыши через USB-порт камеры. Поле зрения камеры при минимальном увеличении микроскопа составляет 17,1×9,6 мм, что соответствует коэффициенту адаптера 0,5x.

Конструкция и технологии

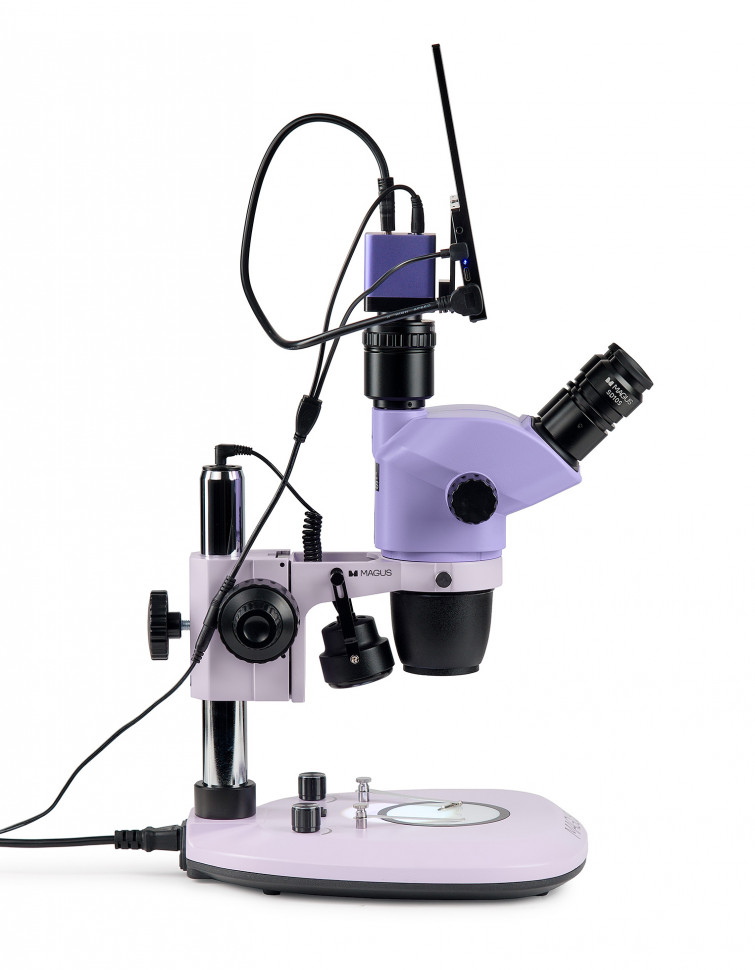

Оптическая схема Грену с углом стереоскопичности формирует объёмное изображение за счёт разделения световых потоков для левого и правого глаза. Тринокулярная насадка поворачивается на 360° с фиксацией в любом положении, наклон окулярных трубок — 45°. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, на каждом окуляре 10x/22 мм с удалённым зрачком предусмотрена диоптрийная коррекция ±5 диоптрий — это обеспечивает комфорт при длительной работе и позволяет компенсировать индивидуальные особенности зрения без очков.

Фокусировка реализована через два механизма: грубая с ходом 45 мм и регулировкой жёсткости, тонкая с шагом 0,002 мм. Грубая наводка перемещает оптическую головку быстро и точно, тонкая фокусировка корректирует резкость без рывков и проскальзывания. Цельнолитой алюминиевый корпус обеспечивает жёсткость конструкции и стабильность при работе с объективами высокой кратности, когда даже минимальная вибрация смазывает изображение.

Светодиодные осветители мощностью 3 Вт каждый имеют регулировку яркости и питаются от сети переменного тока 115–230 В или постоянного тока 5–12 В через разъём Type-C. Отражённый свет косого типа создаёт контраст за счёт теней на рельефной поверхности, проходящий свет снизу подсвечивает полупрозрачные объекты. Осветители смонтированы на штативе и не требуют внешнего крепления.

Камера MAGUS CHD10 с технологией обратной засветки Starvis обеспечивает светочувствительность 1300 мВ при выдержке 1/30 с, что снижает уровень шумов при слабом освещении. Электронный скользящий затвор и диапазон выдержки от 0,04 мс до 1000 мс позволяют фиксировать как быстродвижущиеся объекты, так и слабоконтрастные образцы с длинной экспозицией. Монитор с яркостью 400 кд/м² и контрастностью 1000:1 работает в диапазоне рабочих температур 0...+40 °С, углы обзора 178°/178° сохраняют цветопередачу при взгляде сбоку.

Кому подойдёт

Микроскоп ориентирован на прикладные задачи, где требуется сочетание визуального наблюдения, цифровой фиксации и возможности работать с объектом руками. Контроль качества на производстве электроники — осмотр печатных плат, паяных соединений, поверхностного монтажа компонентов. Ремонтные мастерские — пайка микросхем, диагностика дефектов плат, часовые механизмы, ювелирные изделия. Научные и учебные лаборатории — документирование образцов минералов, насекомых, ботанических объектов с выводом изображения на экран для группы студентов. Геологоразведка и минералогия — исследование структуры горных пород, кристаллов, шлифов без сложной пробоподготовки. Промышленная микроскопия — контроль текстильных волокон, полимерных плёнок, поверхностных дефектов материалов.

Комплект с монитором и камерой подходит тем, кому важна автономная работа без привязки к компьютеру и операционной системе. HDMI-интерфейс позволяет подключить камеру к любому монитору или телевизору, встроенное программное обеспечение камеры работает независимо. Уровень сложности настройки указан как высокий — потребуется предварительная калибровка адаптера C-mount для совмещения фокальной плоскости камеры с оптикой микроскопа, настройка межзрачкового расстояния и диоптрий, освоение функций измерений в ПО камеры.

Что важно знать заранее

Стереомикроскоп не заменяет биологический микроскоп проходящего света для клеточной биологии или гистологии. Увеличение 6,5–55 крат недостаточно для изучения клеточных структур, бактерий или тонких срезов тканей толщиной несколько микрометров. Стереоэффект работает с объёмными объектами — платами, кристаллами, насекомыми, но не с прозрачными препаратами на предметных стёклах.

Разрешение камеры 2 Мпикс обеспечивает изображение Full HD, но детализация на экране зависит не только от сенсора, а от оптической системы линз перед ним. При максимальном увеличении микроскопа и высокой кратности окуляров или насадок на объектив итоговое разрешение может ограничиваться не камерой, а числовой апертурой объективов. Для точных измерений потребуется калибровочный слайд — без калибровки программное обеспечение не сможет пересчитать пиксели в реальные размеры объекта.

Рабочее расстояние 105 мм в базовой комплектации сокращается при использовании дополнительных насадок на объектив 1,5x и 2x — до 47 мм и 26 мм соответственно. При высоких увеличениях пространство под объективом уменьшается, что затрудняет манипуляции инструментом. Насадка 0,5x, напротив, увеличивает рабочее расстояние до 177 мм, но снижает кратность.

Камера работает автономно через HDMI без подключения к ПК, но для передачи файлов на компьютер потребуется извлечь карту памяти SD или подключить камеру через USB-порт, если такая опция поддерживается. Монитор не имеет встроенного аккумулятора и питается от сети через адаптер 12 В/1 А.

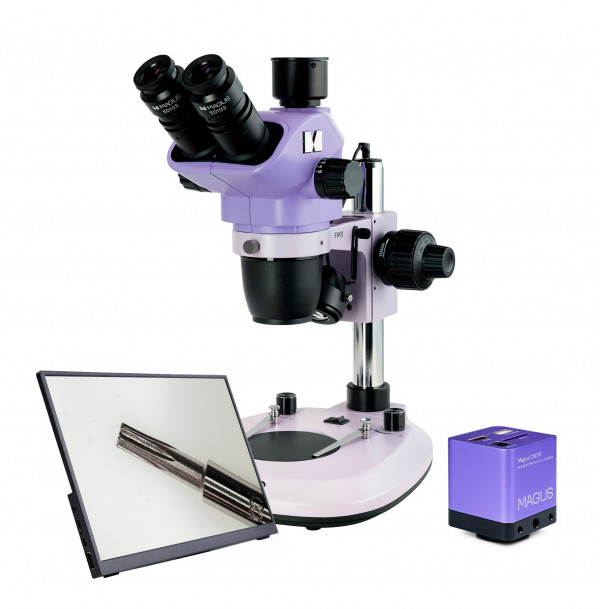

Комплектация

Стереомикроскоп MAGUS Stereo 8T — основание со встроенным источником проходящего света, штативом с фокусировочным механизмом, оптической головкой с объективом и тринокулярной визуальной насадкой, осветителем отражённого света косого типа. Цельнолитой алюминиевый корпус. Грубая и тонкая фокусировка.

Окуляры 10x/22 мм (2 шт.) — с удалённым зрачком и диоптрийной коррекцией ±5 диоптрий на каждом, диаметр окулярной трубки 30 мм.

Адаптер C-mount 0,5x MAGUS ZFA050 — крепление цифровой камеры в канал визуализации тринокулярной насадки с регулируемой фокусировкой для совмещения фокальной плоскости камеры с оптикой микроскопа.

Цифровая камера MAGUS CHD10 — сенсор SONY Starvis CMOS 1/2,8", разрешение 2 Мпикс, съёмка Full HD 60 fps, крепление C-mount, запись на SD-карту до 32 ГБ, интерфейс HDMI 1.4, встроенное ПО для измерений. В комплекте: кабель HDMI 1,5 м, мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А, инструкция и гарантийный талон.

Монитор MAGUS MCD20 — IPS-матрица 13,3", разрешение Full HD 1920x1080, яркость 400 кд/м², контрастность 1000:1, углы обзора 178°/178°, интерфейс HDMI, питание от сети через адаптер.

Предметный столик и пластины — диаметр 95 мм, прозрачная пластина для проходящего света, чёрно-белая пластина для отражённого света.

Пылезащитный чехол, сетевой шнур питания для микроскопа, инструкция и гарантийный талон.

Комплект полностью готов к работе — не требуется докупать камеру, монитор или адаптер отдельно. Для начала работы достаточно собрать оптическую часть, установить камеру через адаптер, подключить монитор по HDMI и настроить фокусировку адаптера. Для точных измерений потребуется калибровочный слайд, который поставляется опционально.

Рекомендуемые аксессуары

Калибровочный слайд — необходим для настройки функции измерений в программном обеспечении камеры, позволяет пересчитывать пиксели изображения в реальные размеры объекта.

Окуляры 15x, 20x, 25x, 30x — расширяют верхнюю границу увеличения, но уменьшают поле зрения и рабочее расстояние при использовании совместно с базовыми объективами.

Насадки на объектив 0,5x, 1,5x, 2x — изменяют общее увеличение и рабочее расстояние: 0,5x снижает кратность, но увеличивает расстояние до 177 мм; 1,5x и 2x повышают кратность, но сокращают рабочее расстояние до 47 мм и 26 мм.

Устройство простой поляризации — выявляет анизотропные структуры в минералах, кристаллах, полимерах, текстильных волокнах.

Конденсор тёмного поля — метод контрастирования для образцов с низким собственным контрастом, подсвечивает края и границы объектов на тёмном фоне.

Кольцевой осветитель — равномерное бестеневое освещение объекта сверху, опционально с поляризационным фильтром или включением по секторам для изменения направления света.

Механический предметный столик — координатное перемещение образца с микрометрическими винтами для точного позиционирования и повторяемости измерений.

Адаптер C-mount 1x — увеличивает поле зрения камеры по сравнению с базовым адаптером 0,5x, изменяет соотношение между увеличением на экране и полем обзора.

Итог

MAGUS Stereo D8T LCD BASE — комплексное решение для прикладной стереомикроскопии с цифровой фиксацией и автономной работой. Стереоэффект, рабочее расстояние 105 мм и плавная смена увеличения 6,5–55 крат обеспечивают комфортное наблюдение и манипуляции с объёмными объектами. Камера Full HD с сенсором SONY Starvis и монитор IPS 13,3 дюйма позволяют выводить изображение на экран для группового просмотра, документирования и измерений без подключения к компьютеру. Цельнолитой алюминиевый корпус, двойная фокусировка и комбинированное светодиодное освещение делают микроскоп устойчивым инструментом для производства, лабораторий, ремонтных мастерских и учебных учреждений. Гарантия 5 лет.
