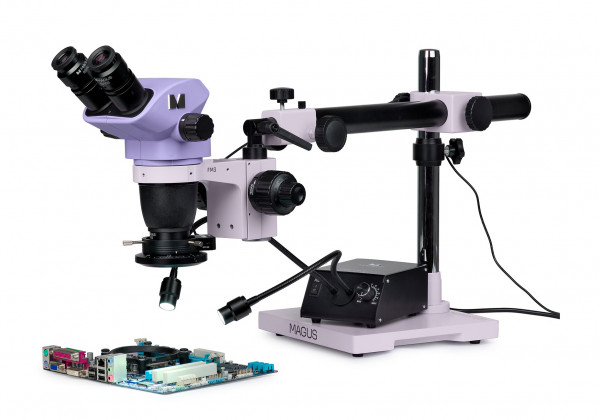

Микроскоп стереоскопический MAGUS Stereo 8BR для ремонта и пайки

MAGUS Stereo 8BR — стереомикроскоп с плавной сменой увеличения и двумя типами освещения для пайки и контроля качества

Что можно рассмотреть и сделать

Микроскоп предназначен для работы с непрозрачными объёмными объектами без предварительной пробоподготовки. Стереоскопическая оптическая схема Грену формирует прямое объёмное изображение с высокой глубиной резкости — вы видите не плоскую картинку, а рельеф поверхности с сохранением пространственной ориентации. Это критично для пайки SMD-компонентов, контроля качества паяных соединений, ремонта электронных плат, монтажа мелких деталей, ювелирных работ. Диапазон увеличения 3,25–55× перекрывает как обзорную работу, так и детальный контроль микросхем, дорожек, контактных площадок.

Рабочее расстояние и удобство работы

Насадка на объектив 0,5× переключает микроскоп между двумя режимами. С насадкой рабочее расстояние составляет 177 мм, увеличение — 3,25–27,5×, поле зрения на минимальном увеличении — 67,7 мм. Этот режим рассчитан на пайку и монтаж: под объективом достаточно места для манипуляций паяльником, пинцетом, другим инструментом, при этом вы видите сразу большой участок платы и можете свободно работать руками. Без насадки рабочее расстояние уменьшается до 105 мм, увеличение повышается до 6,5–55×, поле зрения сужается до 33,8–4 мм — это режим детального контроля качества, когда нужно рассмотреть конкретный участок, проверить качество пайки отдельного соединения или дефект поверхности. Максимальная высота объекта: 150 мм без насадки, 65 мм с насадкой 0,5×.

Диапазон увеличения

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокусировки — коэффициент трансфокации 8,4:1. Вы переходите от общего обзора к детализации одним движением рукоятки, не теряя объект из поля зрения и не перефокусируясь заново. Это ускоряет работу при пайке, когда нужно быстро переключаться между поиском места установки компонента и контролем качества посадки. Окуляры 10×/22 мм с удалённым зрачком позволяют работать в очках, межзрачковое расстояние регулируется в диапазоне 54–75 мм, каждый окуляр имеет диоптрийную коррекцию.

Конструкция и технологии

Оптическая схема Грену — распространённое решение для инструментальных стереомикроскопов, обеспечивающее компактную конструкцию при сохранении высокой глубины резкости и чёткой передачи объёма. Бинокулярная визуальная насадка наклонена на 45° — оператор наблюдает через окуляры, сохраняя привычное положение тела при работе с инструментом.

Микроскоп собран на универсальном штативе MAGUS UT2 с тяжёлым основанием 252×252×30 мм, которое минимизирует вибрации. Вертикальная штанга диаметром 38 мм и длиной 493 мм, горизонтальная штанга того же диаметра длиной 470 мм расширяет рабочую зону. Диапазон горизонтального перемещения оптической головы — 380 мм. Ручка микроподвижки плавно перемещает голову вперёд-назад в горизонтальной плоскости — это удобнее, чем каждый раз двигать объект под оптической осью. Механизм на конце штатива изменяет угол наклона оптической оси: при необходимости можно наблюдать под углом объект, лежащий на столе, или работать с изогнутыми деталями.

Механизм фокусировки MAGUS FM3 реализует грубую (диапазон 45 мм, регулируемая жесткость хода) и тонкую (шаг 0,002 мм) фокусировку. Тонкая фокусировка необходима на увеличениях свыше 40× и при работе с малой глубиной резкости. Коаксиальные рукоятки расположены с двух сторон.

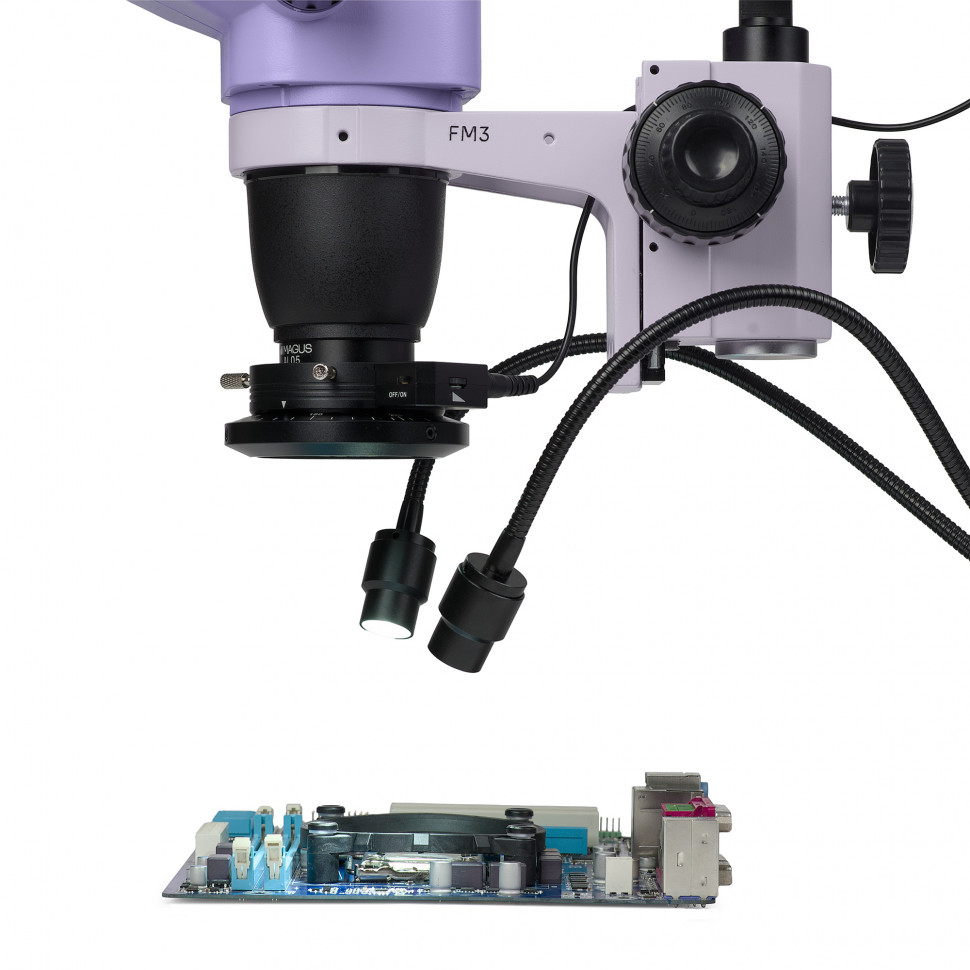

Два светодиодных осветителя отражённого света решают разные задачи. Кольцевой осветитель с поляризационным фильтром и регулируемой яркостью убирает блики с металлических поверхностей — паяных соединений, дорожек, выводов компонентов. Осветитель типа «гусиная шея» с регулируемой яркостью создаёт направленное освещение и тени, которые необходимы для восприятия рельефа поверхности: без теней объёмный объект выглядит плоским. Оба осветителя питаются от сети переменного тока 115–230 В, 50/60 Гц.

Кому подойдет

Микроскоп рассчитан на профессиональное применение в сервисных центрах, на производственных участках по монтажу и ремонту электроники, в лабораториях контроля качества. Уровень сложности сборки и настройки высокий — это не готовое к работе из коробки решение для начинающих, а модульная система, требующая понимания оптической схемы, правильной установки насадок, настройки освещения под конкретную задачу. Подойдёт операторам с опытом работы на стереомикроскопах, инженерам-электронщикам, специалистам по ремонту, которым нужен гибкий инструмент для разноплановых задач — от обзорной пайки с большим рабочим расстоянием до детального контроля отдельных соединений при высоком увеличении.

Наличие двух режимов работы (с насадкой 0,5× и без неё) позволяет одному прибору закрывать полный цикл: монтаж компонента под малым увеличением с большим рабочим расстоянием, затем контроль качества при высоком увеличении. Плавная смена увеличения без потери фокуса ускоряет работу при многократных переходах между обзором и детализацией в течение рабочей смены.

Что важно знать заранее

Максимальное увеличение 55× — стандартная граница для стереомикроскопов этого класса. Это больше, чем достаточно для пайки и контроля качества электроники, но существенно меньше, чем у биологических микроскопов проходящего света. Если задача требует увеличения свыше 60–80×, потребуется другой тип прибора.

При работе с насадкой 0,5× максимальная высота объекта ограничена 65 мм — крупногабаритные платы или изделия придётся либо снимать с корпуса, либо работать без насадки (но тогда рабочее расстояние сократится до 105 мм, что может быть неудобно для манипуляций инструментом).

Сборка и настройка требуют времени и понимания конструкции: штатив, механизм фокусировки, оптическая голова, два осветителя, насадка на объектив — все элементы устанавливаются и настраиваются отдельно. Это обеспечивает гибкость, но делает первичную подготовку к работе нетривиальной задачей.

Микроскоп работает только с отражённым светом и предназначен для непрозрачных объектов. Наблюдение прозрачных образцов (биологических препаратов, тонких срезов) в проходящем свете невозможно — для этого нужен другой тип микроскопа.

Комплектация

• Оптическая голова MAGUS Stereo 8BH — объектив 0,65–5,5× с бинокулярной визуальной насадкой, угол наклона 45°, панкратическая система с коэффициентом трансфокации 8,4:1.
• Окуляры 10×/22 мм (2 шт.) — с удалённым зрачком для работы в очках и диоптрийной коррекцией.
• Штатив MAGUS UT2 — универсальный, с тяжёлым основанием 252×252 мм, вертикальной штангой 493 мм и горизонтальной 470 мм, механизмом горизонтальной микроподвижки (диапазон 380 мм) и изменения угла наклона оптической оси.
• Механизм фокусировки MAGUS FM3 — грубая (45 мм, регулируемая жесткость) и тонкая (0,002 мм) фокусировка, коаксиальные рукоятки с двух сторон.
• Кольцевой осветитель с поляризационным фильтром MAGUS LED RP1 — светодиодный, регулируемая яркость, подавление бликов с металлических поверхностей.
• Осветитель типа «гусиная шея» MAGUS LED DGL2 — светодиодный, регулируемая яркость, направленное освещение для создания теней и визуализации рельефа.
• Насадка на объектив MAGUS AL05 0,5×/177 мм — увеличивает рабочее расстояние до 177 мм, расширяет поле зрения, снижает увеличение до 3,25–27,5×.
• Инструкция по эксплуатации и гарантийный талон.

Комплект содержит всё необходимое для начала работы: оптическая система, штатив, фокусировочный механизм, два типа освещения, насадка для режима пайки. Источники питания для осветителей включены.

Рекомендуемые аксессуары

Окуляры — при необходимости изменить итоговое увеличение можно установить окуляры 15×/16 мм, 20×/12 мм, 25×/9 мм или 30×/8 мм вместо штатных 10×. Учитывайте, что с ростом увеличения сужается поле зрения и падает светосила — работать станет менее комфортно. Окуляр 10× со шкалой полезен для измерительных задач.

Насадки на объектив — дополнительные насадки 1,5× и 2× дают другие комбинации увеличения, рабочего расстояния и поля зрения. Насадка 1,5× или 2× уменьшает рабочее расстояние (до 47 или 26 мм соответственно), увеличивает кратность и сужает поле зрения — это может быть полезно для очень детального контроля малых участков, когда большое рабочее расстояние не требуется.

Цифровая камера — для фиксации изображения, документирования дефектов, обучения операторов или удалённого контроля качества. Требует установки в тринокулярную насадку или адаптер — уточняйте совместимость.

Калибровочный слайд — для проверки точности измерений, если работаете с окуляром со шкалой или программным обеспечением для измерений.

Итог

MAGUS Stereo 8BR — профессиональный стереомикроскоп с плавной сменой увеличения, двумя режимами работы и развитой системой освещения. Панкратический объектив с коэффициентом трансфокации 8,4:1 обеспечивает непрерывный переход от обзора к детализации без потери фокуса. Насадка 0,5× переключает микроскоп между режимом пайки (рабочее расстояние 177 мм, увеличение 3,25–27,5×) и режимом контроля качества (рабочее расстояние 105 мм, увеличение 6,5–55×). Два осветителя — кольцевой с поляризатором и «гусиная шея» — решают разные задачи: подавление бликов и создание теней для восприятия рельефа. Универсальный штатив с горизонтальной микроподвижкой и изменением угла наклона оптической оси, механизм грубой и тонкой фокусировки, модульная конструкция с возможностью замены окуляров и насадок — это гибкий инструмент для профессионального применения, требующий опыта настройки и понимания оптической схемы.
