Микроскоп стерео Микромед МС-А-0650 Trino

Микромед МС-А-0650 Trino — стереомикроскоп по схеме Аббе для измерений без искажений

Микромед МС-А-0650 Trino построен по схеме Аббе с параллельным ходом лучей и одним главным объективом. В отличие от распространенной схемы Грену эта конструкция формирует ортоскопическое изображение, свободное от геометрических искажений. Планахроматический объектив с исправленной кривизной поля и окуляры с компенсированной дисторсией обеспечивают точную передачу формы и размеров объекта по всему полю зрения. Встроенный трансфокатор с коэффициентом зуммирования 8:1 плавно изменяет увеличение от 6.2x до 50x без смены оптики, сохраняя фокусировку и рабочее расстояние 80 мм на всех кратностях. Тринокулярная насадка с центрируемым тубусом визуализации позволяет подключить камеру с делением светового потока 50/50. Два независимых LED-осветителя с технологией Bi-Color поддерживают работу в проходящем и отраженном свете при цветовой температуре 3600K или 6500K.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереоскопическая система формирует объемное изображение объекта под углами, близкими к естественному зрению. Это позволяет видеть рельеф поверхности, оценивать глубину структур и координировать движения инструмента в трехмерном пространстве под микроскопом. Микромед МС-А-0650 Trino работает как с непрозрачными объектами в отраженном свете — поверхности материалов, шлифы, минералы, электронные платы, биологические образцы с объемной структурой, так и с полупрозрачными препаратами в проходящем свете через матовую вставку. Схема Аббе не вносит бочкообразных или подушкообразных искажений, что критично для морфометрических измерений, подсчета структур, контроля геометрии деталей и документирования с сохранением пропорций.

Рабочее расстояние и удобство работы

Базовое рабочее расстояние 80 мм остается постоянным при всех положениях трансфокатора и не зависит от смены окуляров. Это расстояние достаточно для размещения инструментов под объективом — пинцетов, игл, паяльника, препаровальных игл — и проведения манипуляций в реальном времени под визуальным контролем. Дополнительные объективы расширяют диапазон рабочих расстояний от 26 мм при ахромате 2.0x до 278 мм при планахромате 0.32x. Максимальное рабочее расстояние открывает доступ к крупногабаритным объектам, которые физически не помещаются под стандартной оптикой. Осветитель отраженного света на регулируемых кронштейнах создает равномерное освещение поверхности диаметром до 200 мм и настраивается по углу для выявления микрорельефа или снижения бликов.

Диапазон увеличения

Встроенный трансфокатор изменяет кратность от 0.62x до 5x плавным вращением рукояток по обеим сторонам корпуса. С входящими в комплект окулярами WFH 10x общее увеличение составляет 6.2x–50x. Размер поля зрения при этом изменяется от 34 мм на минимальной кратности до 3.9 мм на максимальной. Дополнительные объективы планахромат 0.32x, 0.5x, 0.63x и ахроматы 1.6x, 2.0x в сочетании с окулярами WF 5x, 15x, 20x и 25x расширяют общий диапазон от 1x до 250x с полем зрения от 106 мм до 0.6 мм. Нижняя граница диапазона используется для обзора крупных объектов целиком, верхняя — для детального изучения микроструктур на пределе разрешения стереосистемы. Трансфокатор рассчитан так, что фокусировка сохраняется при изменении увеличения — перефокусировка не требуется.

Конструкция и технологии

Схема Аббе с параллельным ходом лучей использует один главный объектив, формирующий изображение для обоих каналов наблюдения. Лучи от объекта проходят через объектив параллельно оптической оси и разделяются призменным блоком только после выхода из объектива. Это устраняет трапецеидальные искажения, характерные для схемы Грену с наклонными оптическими осями. Планахроматический объектив 1x корректирует хроматические аберрации для нескольких длин волн и выравнивает кривизну поля изображения. Окуляры WFH 10x-D с исправленной дисторсией и вынесенным зрачком компенсируют остаточные искажения и позволяют наблюдать в очках.

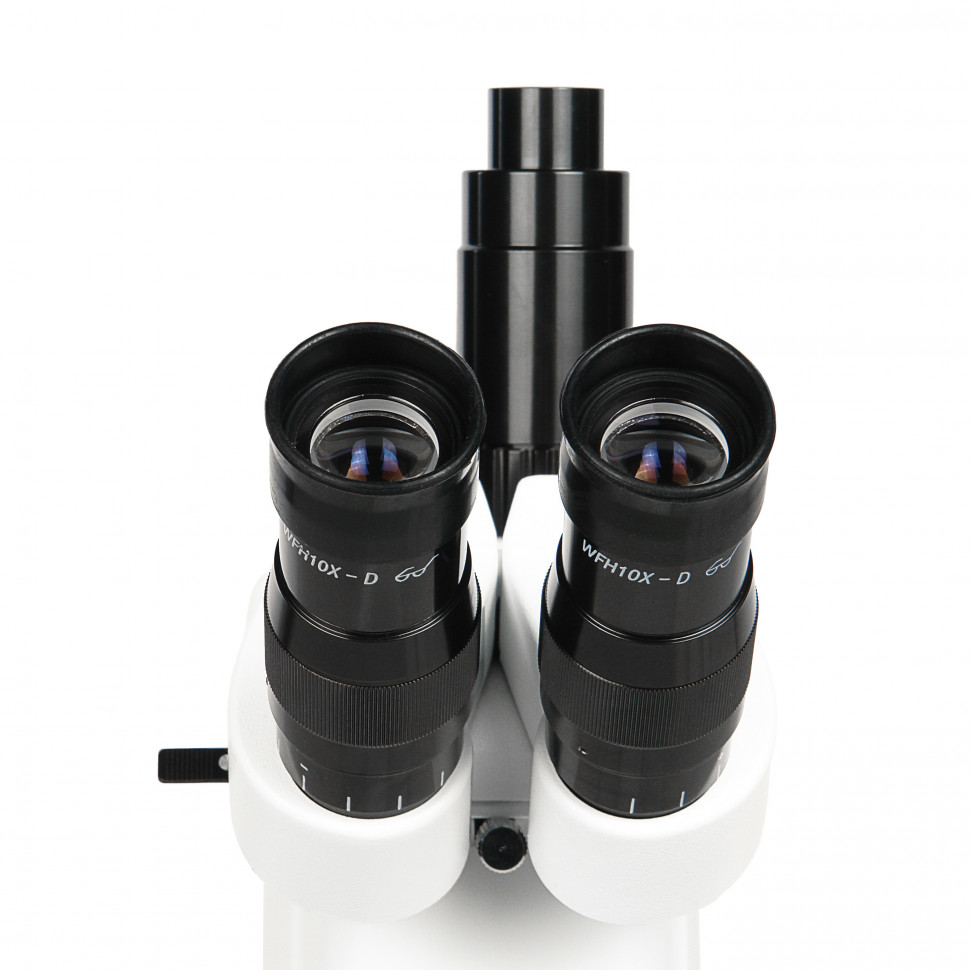

Тринокулярная насадка оборудована выдвижным рычажком переключения светового потока на левой стороне корпуса. Деление потока 50/50 направляет половину света в окуляры, половину — в вертикальный тубус визуализации диаметром 21 мм. Конструкция тубуса включает механизмы центрировки камеры для совмещения оптической оси сенсора с осью визуального изображения и осевой подвижки для настройки парфокальности — синхронной фокусировки визуального и цифрового каналов. Межзрачковое расстояние регулируется в диапазоне 50–75 мм, диоптрийная коррекция ±5 дптр на обоих тубусах компенсирует аметропию наблюдателя. Угол наклона тубусов 45° снижает нагрузку на шейный отдел при длительной работе. Насадка поворачивается на 360° вокруг вертикальной оси без ограничителей.

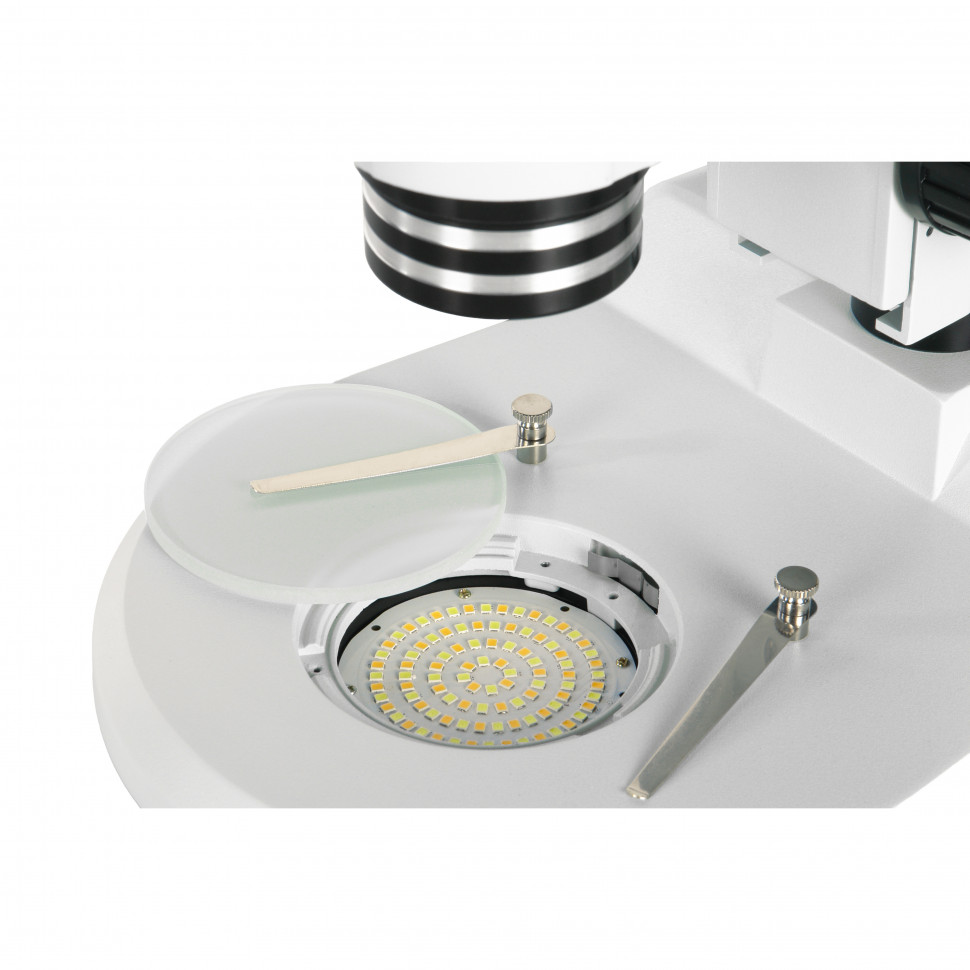

LED-осветители построены на матрицах с технологией Bi-Color. Переключение между теплым светом 3600K и холодным 6500K выполняется общим поворотным регулятором на основании микроскопа. Яркость каждого осветителя регулируется независимо собственным регулятором. Осветитель проходящего света мощностью 5 Вт встроен в основание и работает через сменные вставки диаметром 95 мм — полупрозрачную матовую для проходящего света и двустороннюю черную/белую для контрастного фона в отраженном свете. Осветитель отраженного света мощностью 3 Вт с коллекторной линзой закреплен на регулируемых кронштейнах и создает косое верхнее освещение, подчеркивающее объем и текстуру поверхности.

Фокусировка осуществляется прецизионным зубчато-реечным механизмом с ходом 50 мм по демпфированным направляющим без люфтов. Усилие хода отрегулировано производителем и исключает самопроизвольное опускание оптической головки под собственным весом. Головка перемещается по хромированной стальной штанге диаметром 32 мм на высоту 125 мм для адаптации к высоте объекта. Основание и корпус визуальной насадки отлиты из алюминиевого сплава под давлением и покрыты антистатическим составом. Антигрибковое покрытие оптических поверхностей предотвращает развитие микрофлоры при работе с биологическими образцами в условиях повышенной влажности.

Кому подойдет

Микромед МС-А-0650 Trino предназначен для лабораторий и производственных участков, где требуется отсутствие геометрических искажений изображения. Схема Аббе необходима для морфометрии биологических структур, контроля линейных размеров и формы деталей в материаловедении, анализа кристаллографических форм в минералогии, трасологических исследований в криминалистике. Планахроматическая оптика и возможность подключения камеры с центрировкой делают микроскоп пригодным для документирования с высокой достоверностью передачи геометрии объекта.

Стереоскопическое наблюдение с рабочим расстоянием 80 мм востребовано при препарировании биологических образцов, сортировке проб, сборке и контроле микроэлектронных компонентов, пайке поверхностно-монтируемых элементов, реставрации археологических находок, работе с ювелирными изделиями на этапе сборки и контроля закрепки. Возможность работы в проходящем свете расширяет применение на полупрозрачные объекты — личинок, эмбрионы, тонкие срезы растительных тканей, пленки полимеров.

Тринокулярная конструкция с делением потока 50/50 позволяет вести визуальное наблюдение одновременно с цифровой регистрацией изображения на экран или в файл. Регулировка цветовой температуры освещения 3600K/6500K адаптирует спектральный состав под требования цветопередачи или под спектральную чувствительность камеры. Диапазон увеличений 1x–250x с дополнительными объективами и окулярами перекрывает задачи от обзорного контроля крупногабаритных объектов до изучения микроструктур на пределе разрешения стереосистемы.

Что важно знать заранее

Камера в комплект поставки не входит и приобретается отдельно. Диаметр адаптера тубуса визуализации составляет 21 мм. При выборе камеры учитывайте размер сенсора и разрешение в соответствии с оптическими характеристиками микроскопа — избыточное разрешение сенсора не повысит детализацию, ограниченную оптической системой. Центровка камеры и настройка парфокальности требуют времени при первичной установке.

Базовая комплектация включает один планахроматический объектив 1x и пару окуляров WFH 10x, обеспечивающих диапазон увеличений 6.2x–50x. Расширение диапазона требует приобретения дополнительных объективов и окуляров. Дополнительные планахроматы 0.32x, 0.5x, 0.63x сохраняют коррекцию аберраций основного объектива, ахроматы 1.6x и 2.0x имеют более простую коррекцию и предназначены для задач, где геометрическая точность важнее хроматической коррекции.

Рабочее расстояние 80 мм в базовой комплектации постоянно при всех увеличениях трансфокатора, но изменяется при смене объектива. Планируя установку дополнительных объективов, учитывайте, что объективы с большей кратностью сокращают рабочее расстояние, объективы с меньшей кратностью — увеличивают. Осветитель отраженного света закреплен на кронштейнах и требует настройки угла освещения при переходе к объектам с различной отражательной способностью.

Масса микроскопа 6.51 кг и габаритные размеры 505×420×240 мм предполагают стационарное размещение на рабочем столе. Питание от сети переменного тока 115–230 В, частота 50–60 Гц. Рабочий диапазон температур +5…+40°C, относительной влажности 20–90%. Антигрибковое покрытие оптики снижает риск биологического повреждения, но не отменяет необходимости хранения в сухих условиях при длительных перерывах в работе.

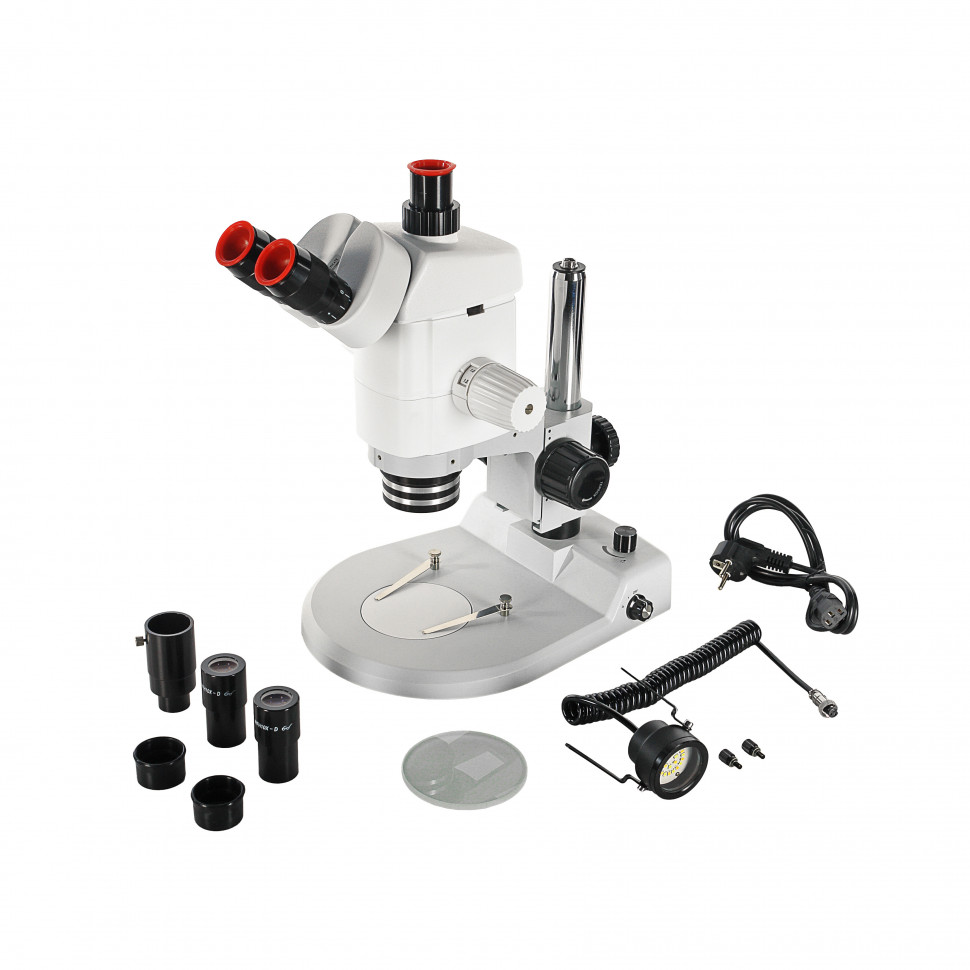

Комплектация

• Основание микроскопа — встроенный осветитель проходящего света 5 Вт, штативная штанга диаметром 32 мм, блок питания с регулировкой яркости и цветовой температуры.
• Тринокулярная визуальная насадка — окулярные тубусы с диоптрийной коррекцией ±5 дптр, тубус визуализации с механизмами центрировки и осевой подвижки, блок трансфокатора 0.62x–5x, главный планахроматический объектив 1x.
• Кронштейн оптической головки — зубчато-реечный механизм фокусировки с ходом 50 мм.
• Окуляры WFH 10x-D — размер поля зрения 21 мм, исправленная дисторсия, вынесенный зрачок, посадочный диаметр 30 мм — 2 шт.
• LED-осветитель отраженного света — мощность 3 Вт, коллекторная линза, регулируемые кронштейны.
• Адаптер тубуса визуализации — посадочный диаметр 21 мм для установки камеры.
• Вставка полупрозрачная матовая — диаметр 95 мм, для проходящего света.
• Вставка черная/белая — диаметр 95 мм, для контрастного фона в отраженном свете.
• Винты крепления оптической головки и осветителя, кабель питания, руководство по эксплуатации, гарантийный талон.

Комплект достаточен для начала работы в отраженном и проходящем свете с визуальным наблюдением и плавной регулировкой увеличения в диапазоне 6.2x–50x. Для цифровой регистрации изображения потребуется камера с адаптером под диаметр 21 мм. Расширение диапазона увеличений и рабочих расстояний требует приобретения дополнительных объективов и окуляров.

Рекомендуемые аксессуары

Камера с посадочным диаметром адаптера 21 мм — для вывода изображения на монитор, фото- и видеофиксации, измерений в программном обеспечении. Выбор разрешения сенсора согласуйте с увеличением и числовой апертурой оптической системы.

Дополнительные объективы планахромат 0.32x, 0.5x, 0.63x — для увеличения рабочего расстояния и размера поля зрения при сохранении планахроматической коррекции. Ахроматы 1.6x и 2.0x — для увеличения кратности при сокращении рабочего расстояния в задачах, не требующих максимальной хроматической коррекции.

Дополнительные окуляры WF 5x, 15x, 20x, 25x — для изменения общего увеличения и размера поля зрения без смены объектива. Окуляр WF 10x с измерительной сеткой или шкалой — для морфометрических измерений и подсчета структур в поле зрения.

Предметные столики с координатными перемещениями и нониусными шкалами — для точного позиционирования объекта и регистрации координат при серийном контроле или картировании поверхности.

Итог

Микромед МС-А-0650 Trino — профессиональный стереомикроскоп по схеме Аббе с планахроматической оптикой, встроенным трансфокатором 8:1 и двумя LED-осветителями Bi-Color. Отсутствие геометрических искажений, постоянное рабочее расстояние 80 мм при всех увеличениях трансфокатора и возможность расширения диапазона до 1x–250x с дополнительной оптикой делают микроскоп пригодным для лабораторных исследований, промышленного контроля качества, материаловедения, криминалистики, минералогии. Тринокулярная насадка с центрируемым тубусом визуализации обеспечивает цифровую регистрацию с сохранением визуального наблюдения. Прецизионная механика фокусировки, антигрибковое покрытие оптики и независимая регулировка параметров освещения адаптируют микроскоп к продолжительной работе в условиях научной лаборатории или производственного участка.
