Промышленный микроскоп Микромед П

Промышленный микроскоп Микромед П — цифровой инструмент с увеличением 17–110× и встроенным ПО для контроля качества и монтажных работ

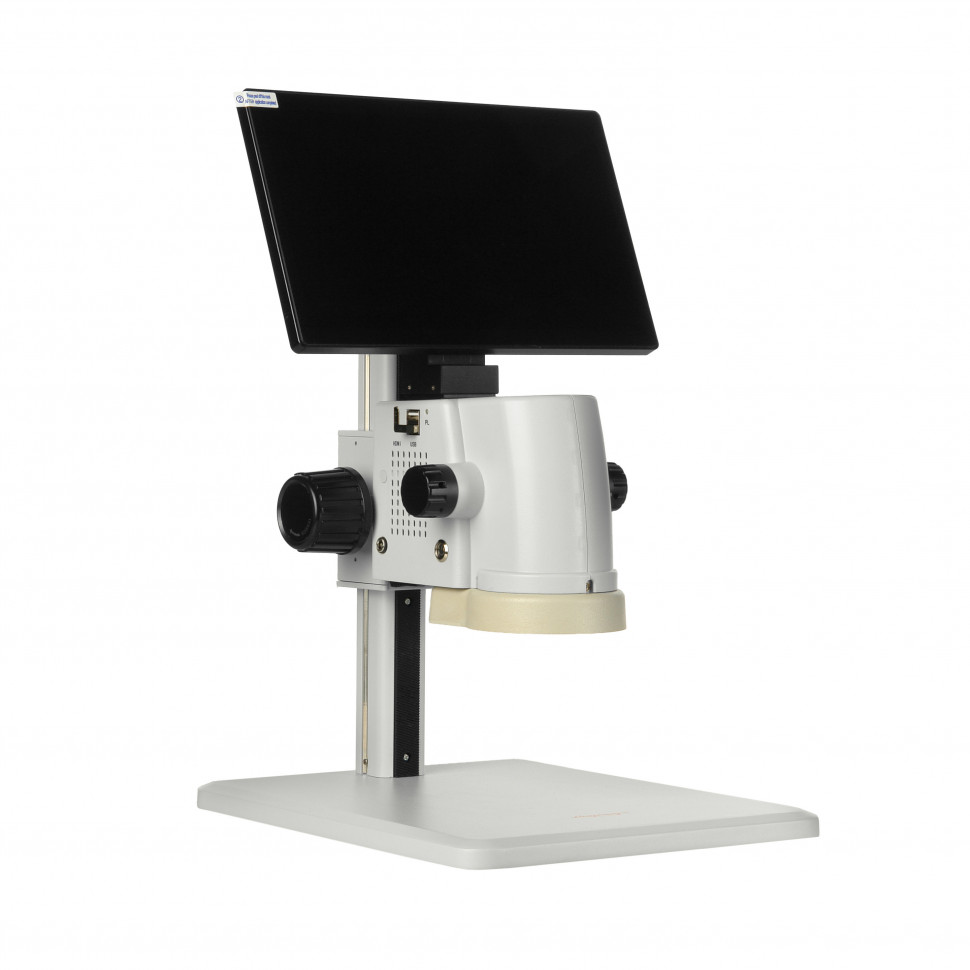

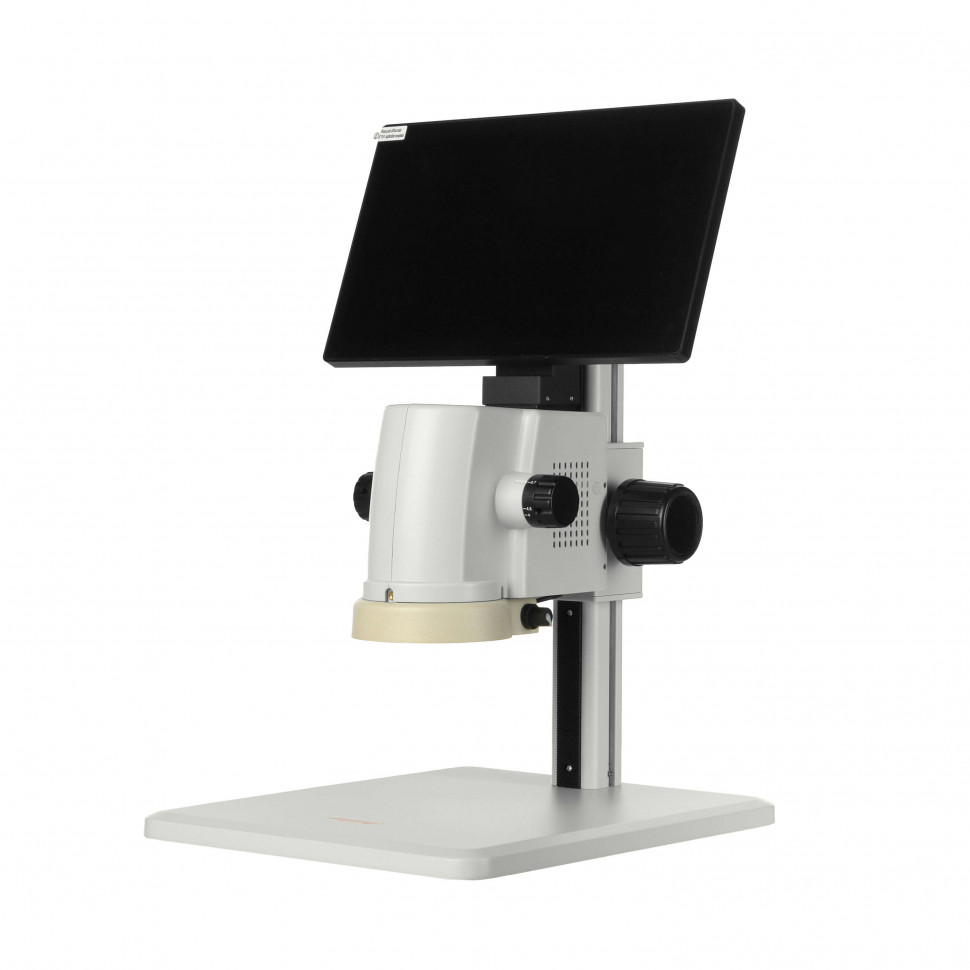

Микромед П — цифровой микроскоп отраженного света для исследования непрозрачных объектов в промышленных и лабораторных условиях. Изображение выводится на встроенный 11.6-дюймовый IPS-монитор с разрешением 1920×1080 пикселей. Объектив с бесступенчатым зуммированием 0.7–4.5× обеспечивает общее увеличение от 17× до 110× без смены оптики. Рабочее расстояние 100 мм сохраняется постоянным на всех увеличениях — это позволяет работать с объектом руками или инструментом, не меняя положение микроскопа при изменении кратности. Встроенное программное обеспечение включает измерительные инструменты, калибровку и запись данных на карту памяти без подключения к компьютеру.

Что можно увидеть или сделать на практике

Что можно проконтролировать

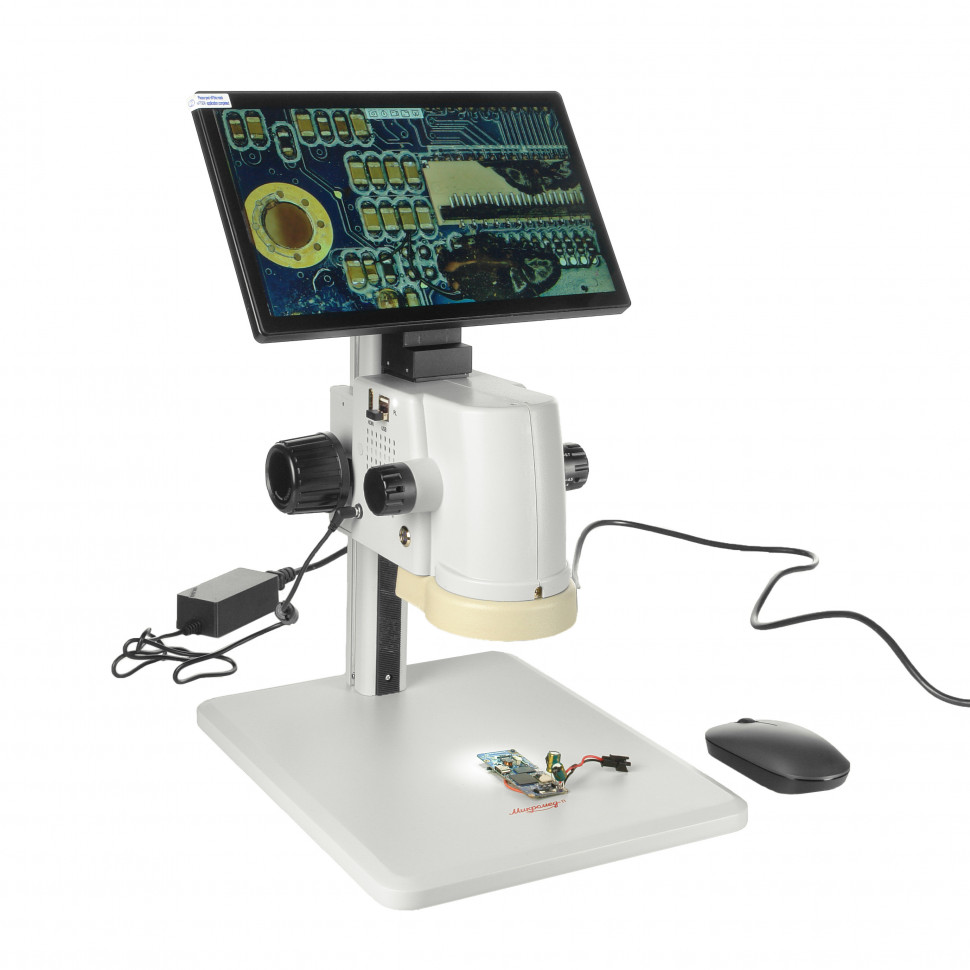

Микромед П предназначен для работы с непрозрачными и полупрозрачными объектами: печатными платами, интегральными схемами, фотошаблонами, пластинами, подложками, деталями приборов и механизмов. Увеличение 17–110× позволяет выявлять дефекты паяных соединений, контролировать качество дорожек и контактных площадок, оценивать чистоту поверхности и геометрию мелких деталей. Диапазон фокусировки 218 мм по штативу дает возможность размещать на основании крупные узлы и детали — от миниатюрных электронных компонентов до массивных механических узлов. Для задач, требующих меньшего увеличения и большего рабочего расстояния, доступна дополнительная насадка 0.5×, увеличивающая рабочее расстояние до 165 мм и снижающая диапазон увеличения до 8.5–55×. Насадка 2× поднимает диапазон увеличения до 34–220× при уменьшении рабочего расстояния до 30 мм — это полезно для детального контроля микроструктур. Устройство 3D создает трехмерный эффект и позволяет рассматривать объект с разных сторон, недоступных при стандартном плоском изображении.

Тип освещения

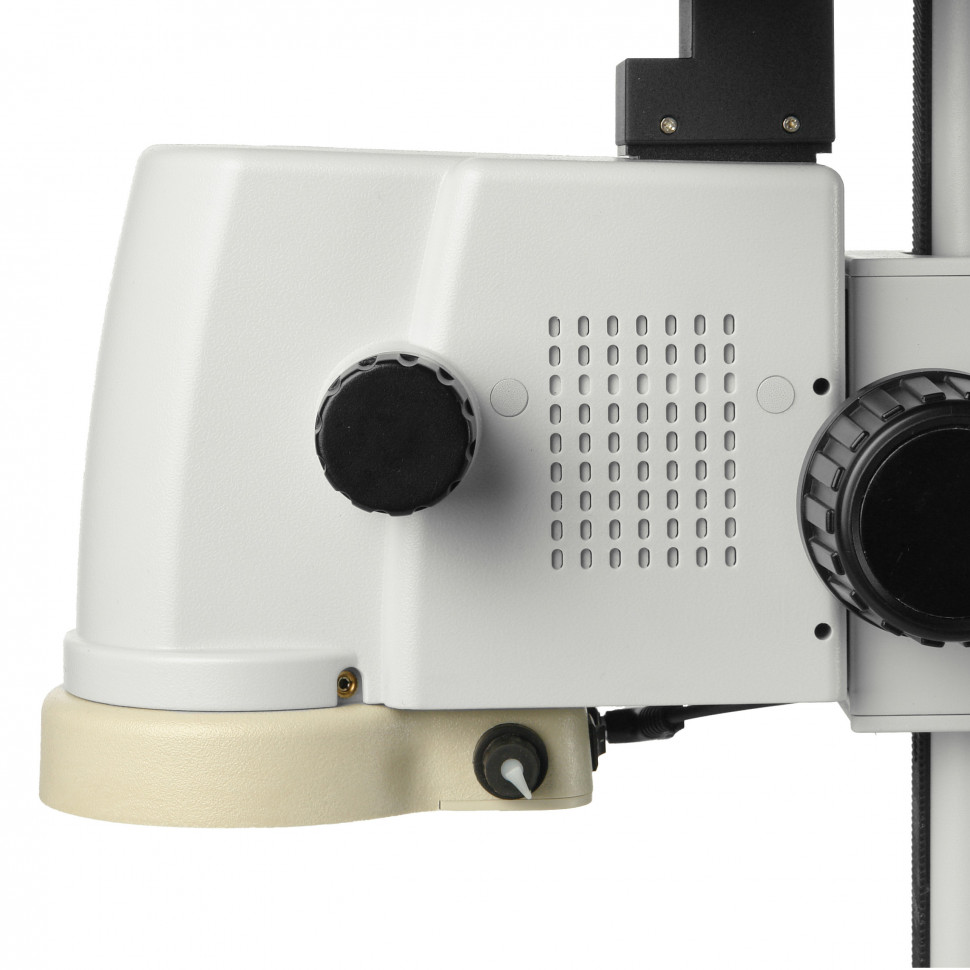

Микромед П оснащен кольцевым осветителем на 56 светодиодах белого света, расположенных по окружности вокруг объектива. Такая конфигурация обеспечивает равномерное освещение объекта без асимметричных теней, которые искажают результаты измерений линейных размеров. Спектр излучения светодиодов близок к дневному свету — это гарантирует правильную цветопередачу и корректную автоматическую настройку баланса белого. Яркость регулируется бесступенчато от 0 до 100% обрезиненной рифленой рукояткой на корпусе осветителя. Кольцевой осветитель отраженного света принципиально отличается от систем проходящего света биологических микроскопов: здесь свет падает сверху на непрозрачную поверхность и отражается обратно в объектив, а не проходит сквозь образец.

Формат наблюдения

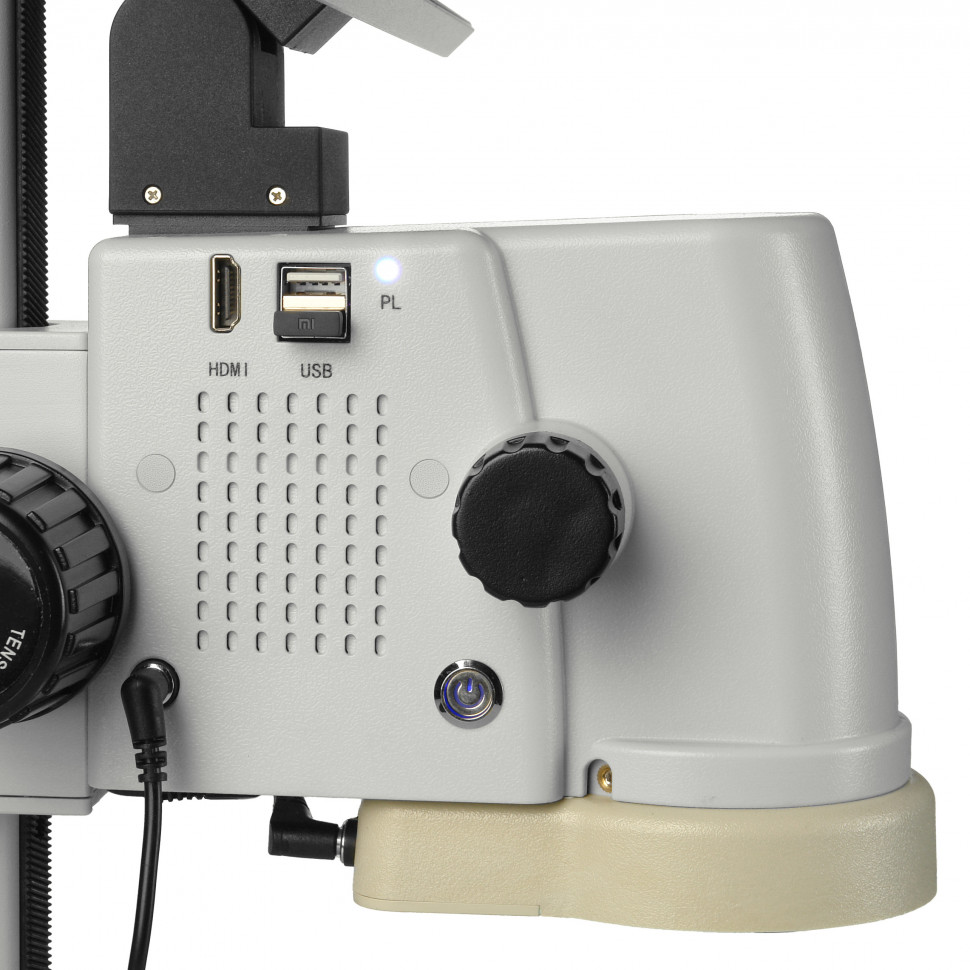

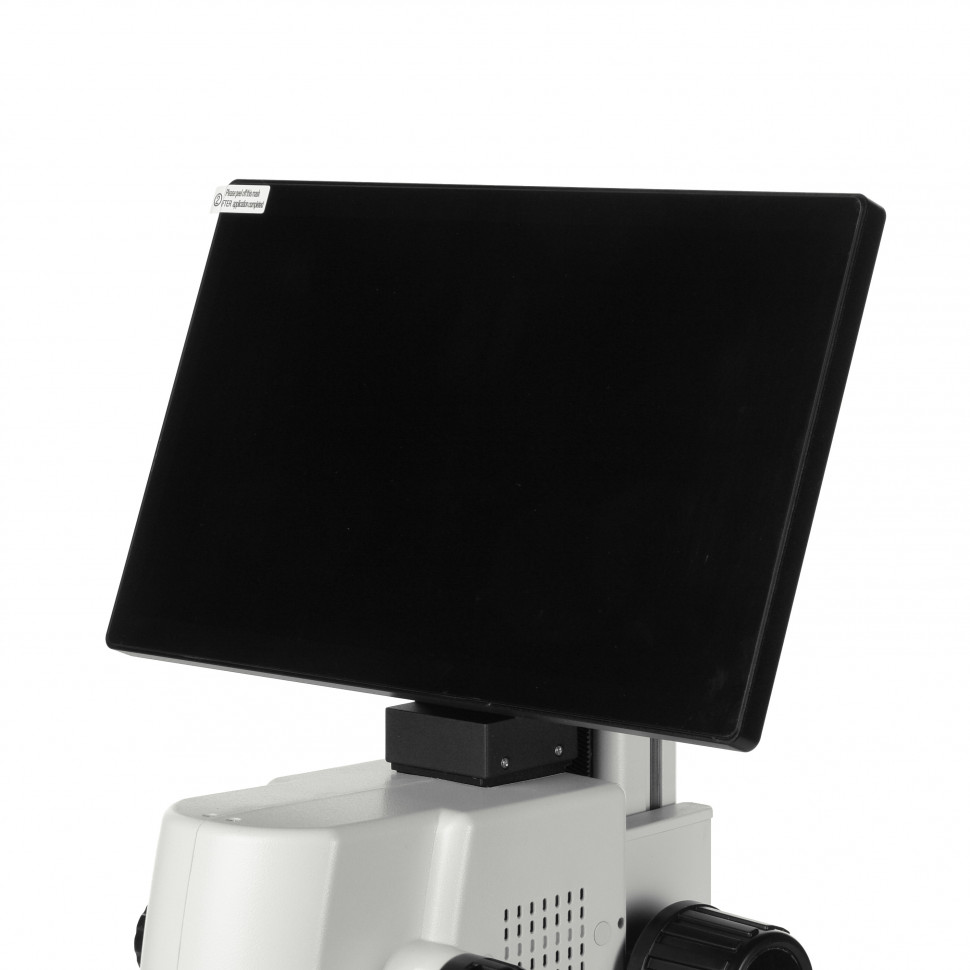

Изображение от CMOS-сенсора Sony разрешением 5 Мп формата 1/2.8 дюйма выводится на встроенный LCD IPS-монитор 11.6 дюйма с разрешением 1920×1080 пикселей. Технология IPS обеспечивает высокую яркость, контрастность и точное воспроизведение цветов при больших углах обзора — это делает возможным групповое наблюдение без затемнения картинки. В режиме просмотра в реальном времени частота обновления составляет 60 кадров в секунду при разрешении 1920×1080. В режиме записи поддерживается видео 1920×1080 с частотой 45 кадров в секунду и фотосъемка до 5 Мп. Микроскоп может работать автономно, записывая данные на карту micro SD, или передавать изображение через порт HDMI на внешний монитор или компьютер. Традиционного окуляра для прямого визуального наблюдения нет — это одновременно упрощает групповую работу и фиксацию результатов, но исключает классическое наблюдение через окулярную трубку.

Конструкция и технологии

Объектив микроскопа с бесступенчатым зуммированием позволяет плавно менять увеличение от 0.7× до 4.5× двумя рукоятками, выведенными на обе стороны оптической головки. Рукоятки оснащены механизмом click-stop с фиксированными положениями 0.7, 1.0, 1.5, 2.0, 3.0, 4.0 и 4.5 — это ускоряет переход к часто используемым увеличениям и упрощает повторяемость настроек. Постоянство рабочего расстояния 100 мм и точной фокусировки при любом увеличении достигается исправленной оптической схемой объектива — в процессе зуммирования не требуется перефокусировка, и расстояние до объекта остается неизменным. Это критично для монтажных операций и точных измерений.

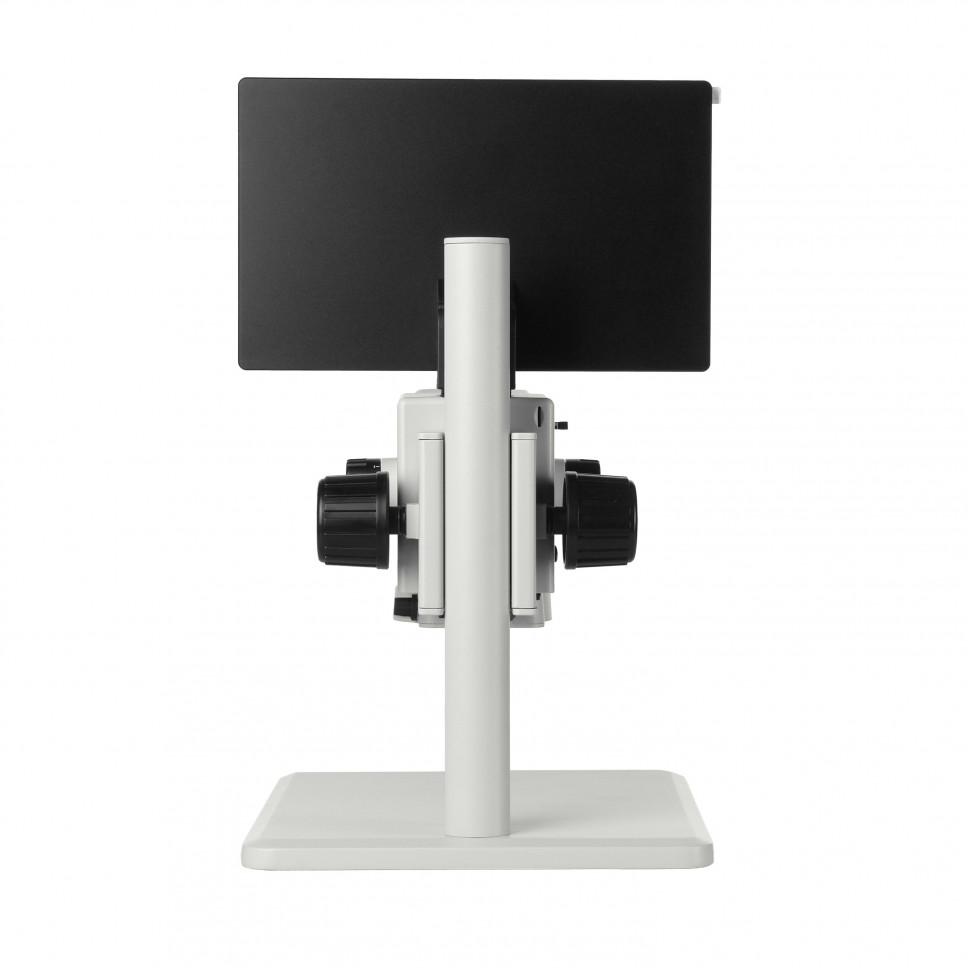

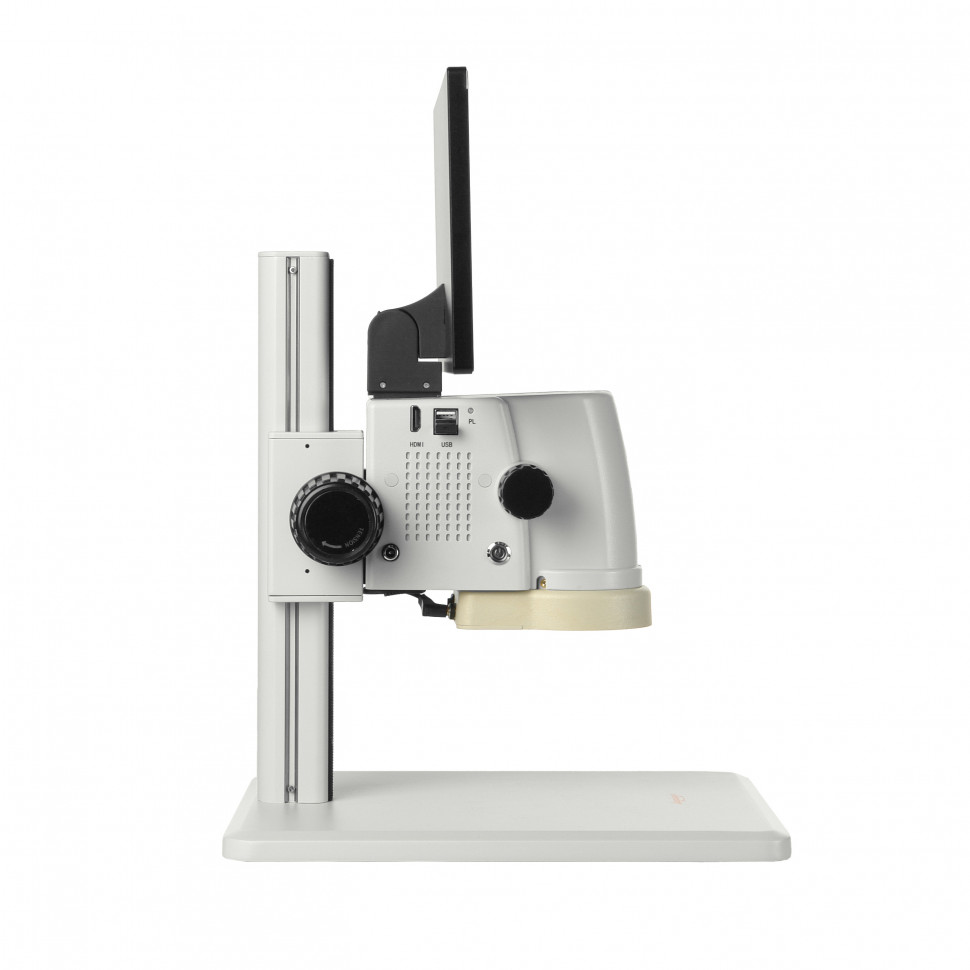

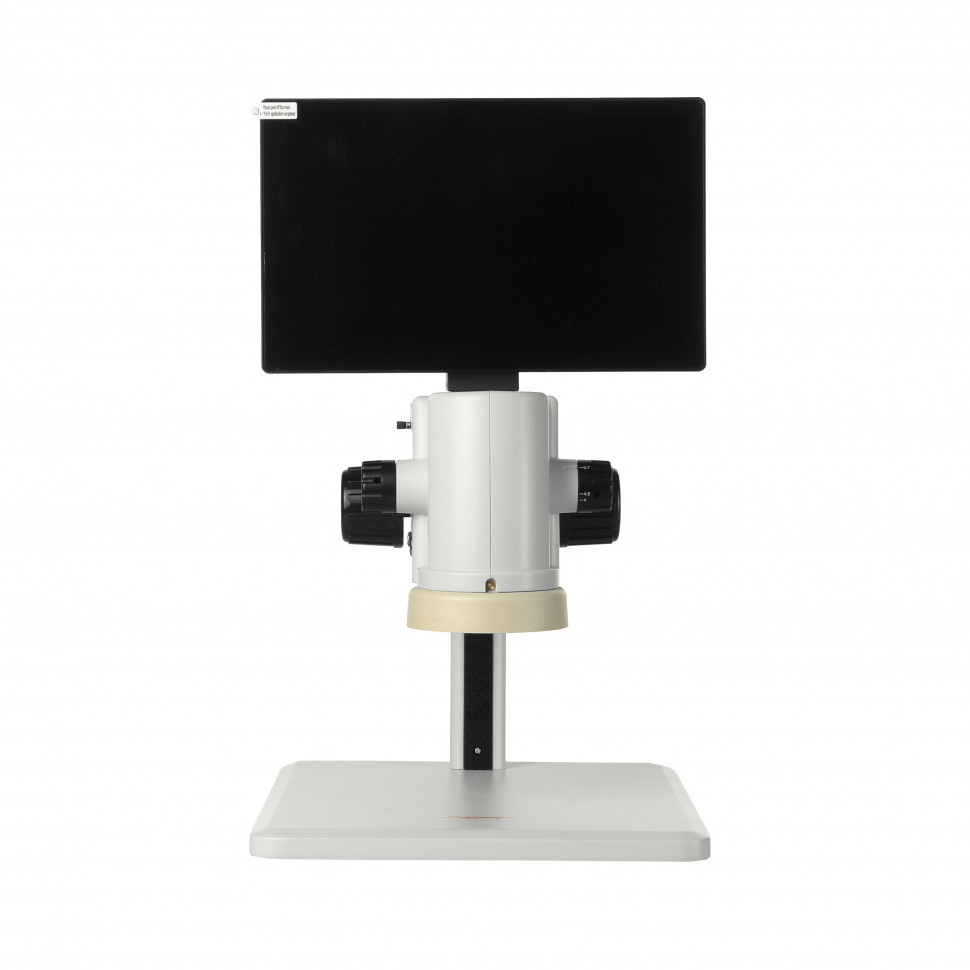

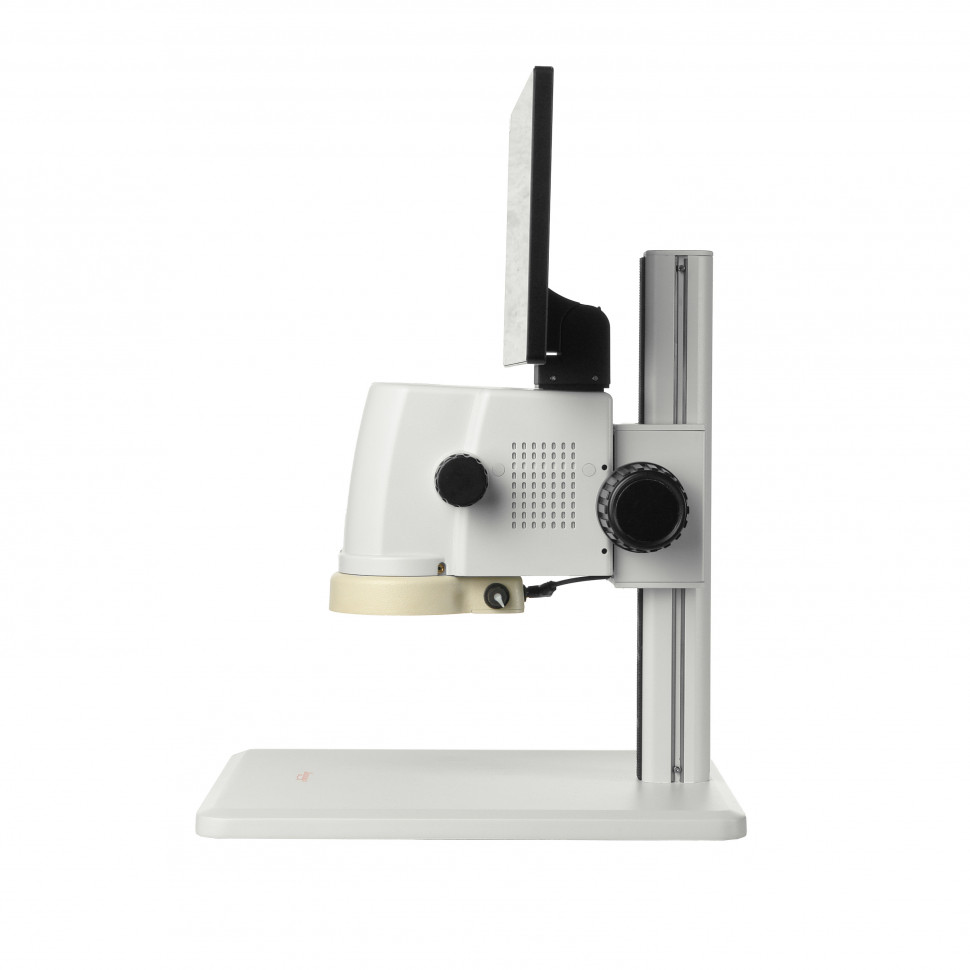

Оптическая головка с объективом, сенсором и блоком обработки заключена в компактный литой алюминиевый корпус. Она размещена на кронштейне с фокусировочным механизмом, перемещающим головку по штативу в диапазоне от 0 до 218 мм. Направляющая механизма демпфирована — это обеспечивает плавность движения без люфтов. Штатив закреплен на прямоугольном металлическом основании размером 320×260 мм, которое служит предметным столиком. Все элементы конструкции имеют износостойкое покрытие с антистатическими свойствами, что важно при работе с чувствительными электронными компонентами.

Управление микроскопом и программным обеспечением осуществляется беспроводной мышью через Wi-Fi 2.4 ГГц. Мышь снабжена датчиком с точностью позиционирования 1000 точек на дюйм и питается от одной батарейки формата AAA (в комплект не входит). Наноприемник USB получает питание от интерфейса микроскопа. Беспроводное управление и отсутствие лишних проводов позволяет размещать микроскоп на минимальном рабочем пространстве и легко интегрировать его в производственные зоны.

Кому подойдет

Микромед П ориентирован на производственные и лабораторные задачи, где требуется контроль качества, измерения и документирование. Микроскоп применяется на участках монтажа и ремонта электроники — для контроля печатных плат, интегральных схем, паяных соединений. В ювелирном деле он позволяет оценивать качество огранки, чистоту поверхности камней, точность закрепки. В материаловедении и металлографии инструмент подходит для исследования шлифов, поверхностных дефектов, структуры полимеров и композитов. Встроенное программное обеспечение с измерительными инструментами (линия, угол, окружность, многоугольник, дуга и другие) делает микроскоп полноценным измерительным комплексом для контрольно-измерительных лабораторий. Большой IPS-монитор упрощает групповую работу и обучение — несколько человек могут одновременно наблюдать изображение без затемнения при больших углах обзора. Компактность конструкции и антистатическое покрытие делают прибор пригодным для размещения в цеховых условиях.

Что важно знать заранее

Микромед П работает исключительно в отраженном свете и предназначен для непрозрачных или полупрозрачных объектов. Для наблюдения биологических препаратов в проходящем свете, требующих прозрачности образца, этот инструмент не подходит. Увеличение 17–110× в базовой комплектации достаточно для большинства промышленных задач, но существенно ниже, чем у биологических микроскопов — если требуется разрешение на клеточном уровне, необходима дополнительная насадка 2×, поднимающая верхнюю границу до 220×.

Микроскоп не имеет традиционного окуляра для прямого визуального наблюдения — изображение формируется цифровым сенсором и выводится на монитор. Это упрощает фиксацию результатов, измерения и групповую работу, но исключает классическое окулярное наблюдение, к которому привыкли пользователи традиционных оптических приборов. Встроенное программное обеспечение поставляется предустановленным и не требует дополнительной настройки, однако для полноценного использования измерительных функций необходима калибровка с помощью калибровочного слайда (приобретается отдельно).

Постоянство рабочего расстояния 100 мм при любом увеличении — важное преимущество для монтажных работ, но это расстояние может оказаться недостаточным при работе с особо крупными объектами или при необходимости манипулировать массивным инструментом. В таких случаях стоит рассмотреть дополнительную насадку 0.5×, увеличивающую рабочее расстояние до 165 мм. Диапазон фокусировки 218 мм позволяет размещать на столике крупные детали, но при максимальном подъеме головки снижается устойчивость системы — для работы с тяжелыми объектами рекомендуется использовать нижние положения фокусировки.

Комплектация

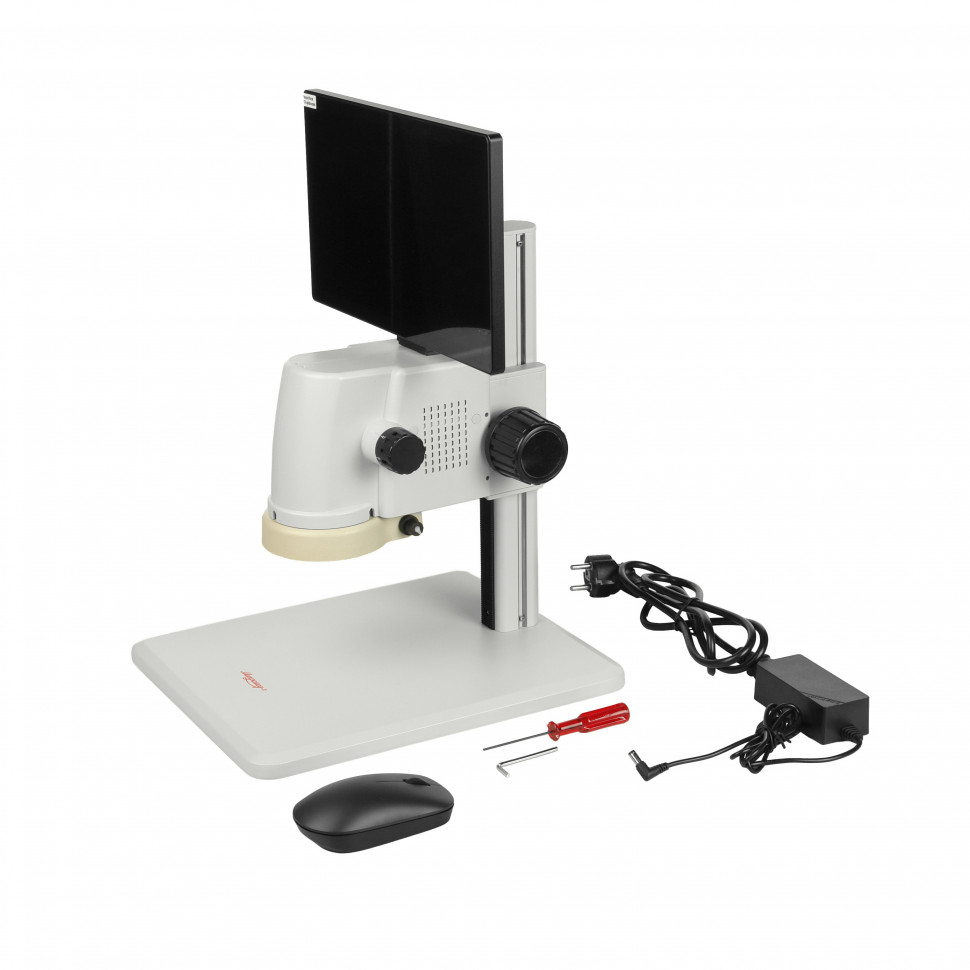

Оптическая головка — объектив 0.7–4.5×, CMOS-сенсор Sony 5 Мп, кольцевой осветитель на 56 светодиодах, встроенный LCD IPS-монитор 11.6 дюйма, блок обработки изображения с предустановленным программным обеспечением. Штатив с механизмом фокусировки — зубчатая рейка длиной 218 мм, демпфированная направляющая. Основание — металлическая платформа 320×260 мм с антистатическим покрытием. Беспроводная мышь Wi-Fi — точность позиционирования 1000 точек/дюйм, частота 2.4 ГГц, питание от батарейки AAA (не входит в комплект). Наноприемник USB — для подключения мыши, питание от интерфейса микроскопа. Крепежные винты с пружинными шайбами — 3 штуки для сборки штатива с основанием. Руководство по эксплуатации.

Комплект полностью готов к работе после сборки штатива — программное обеспечение предустановлено, дополнительные настройки не требуются. Для запуска измерительных функций потребуется калибровочный слайд (приобретается отдельно). Для записи данных на карту памяти необходима карта micro SD (не входит в комплект). Батарейка AAA для мыши также приобретается отдельно.

Рекомендуемые аксессуары

Калибровочный слайд — необходим для точной калибровки программного обеспечения при проведении линейных измерений и определения фактического увеличения микроскопа в ответственных исследованиях. Без калибровки измерительные инструменты ПО будут давать относительные, а не абсолютные значения. Дополнительная насадка 0.5× — увеличивает рабочее расстояние до 165 мм и расширяет поле зрения, снижая общее увеличение до 8.5–55×; подходит для работы с крупными объектами и манипуляций массивным инструментом. Дополнительная насадка 2× — поднимает верхнюю границу увеличения до 220× при уменьшении рабочего расстояния до 30 мм; необходима для детального контроля микроструктур и мелких дефектов. Устройство 3D — создает трехмерный эффект при наблюдении, позволяет рассматривать объект с разных сторон; общее увеличение с этим устройством снижается до 5.6–36×. Карта памяти micro SD — для автономной записи фото и видео без подключения к компьютеру. Батарейка AAA — для питания беспроводной мыши.

Итог

Промышленный микроскоп Микромед П — специализированный цифровой инструмент для контроля качества, монтажных работ и измерений непрозрачных объектов. Бесступенчатое зуммирование 0.7–4.5× с постоянным рабочим расстоянием 100 мм, кольцевой бестеневой осветитель на 56 светодиодах и диапазон фокусировки 218 мм делают прибор универсальным решением для производственных и лабораторных задач — от контроля печатных плат до ювелирных работ и материаловедения. Встроенный 11.6-дюймовый IPS-монитор с разрешением 1920×1080 и CMOS-сенсор Sony 5 Мп обеспечивают групповое наблюдение и документирование результатов. Предустановленное программное обеспечение с расширенными измерительными функциями (линия, угол, окружность, многоугольник, дуга и другие инструменты) превращает микроскоп в полноценный измерительный комплекс. Возможность записи на карту памяти без подключения к ПК, беспроводное управление через Wi-Fi-мышь и компактная алюминиевая конструкция с антистатическим покрытием позволяют интегрировать прибор в производственные зоны с минимальными требованиями к рабочему пространству. Доступность дополнительных насадок 0.5×, 2× и устройства 3D расширяет применение микроскопа от обзорного контроля крупных деталей до детального исследования микроструктур с эффектом объемного изображения.
