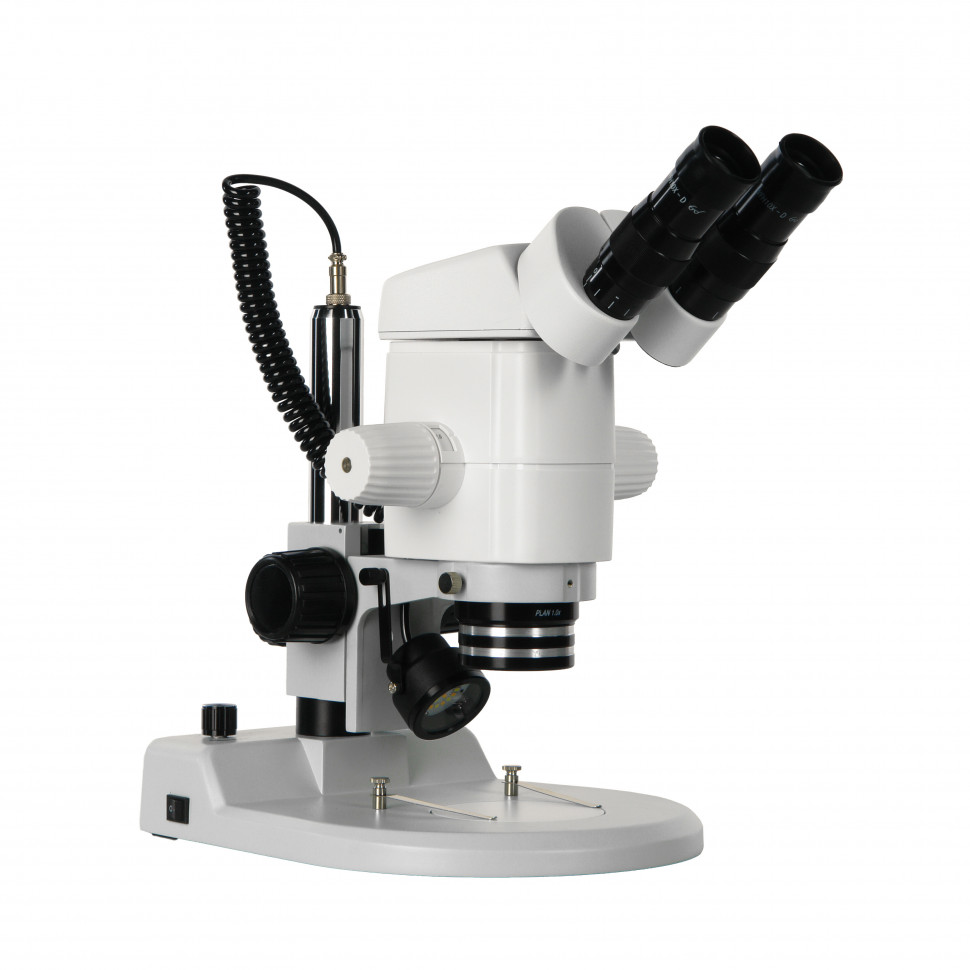

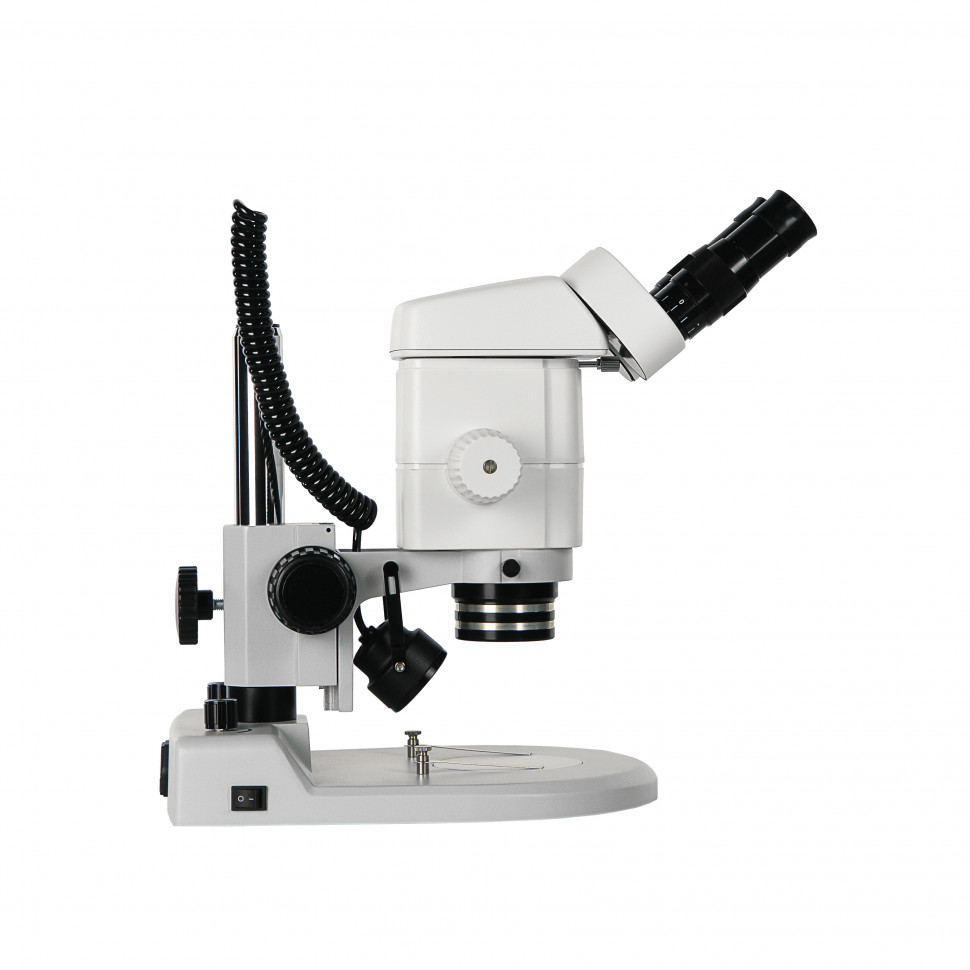

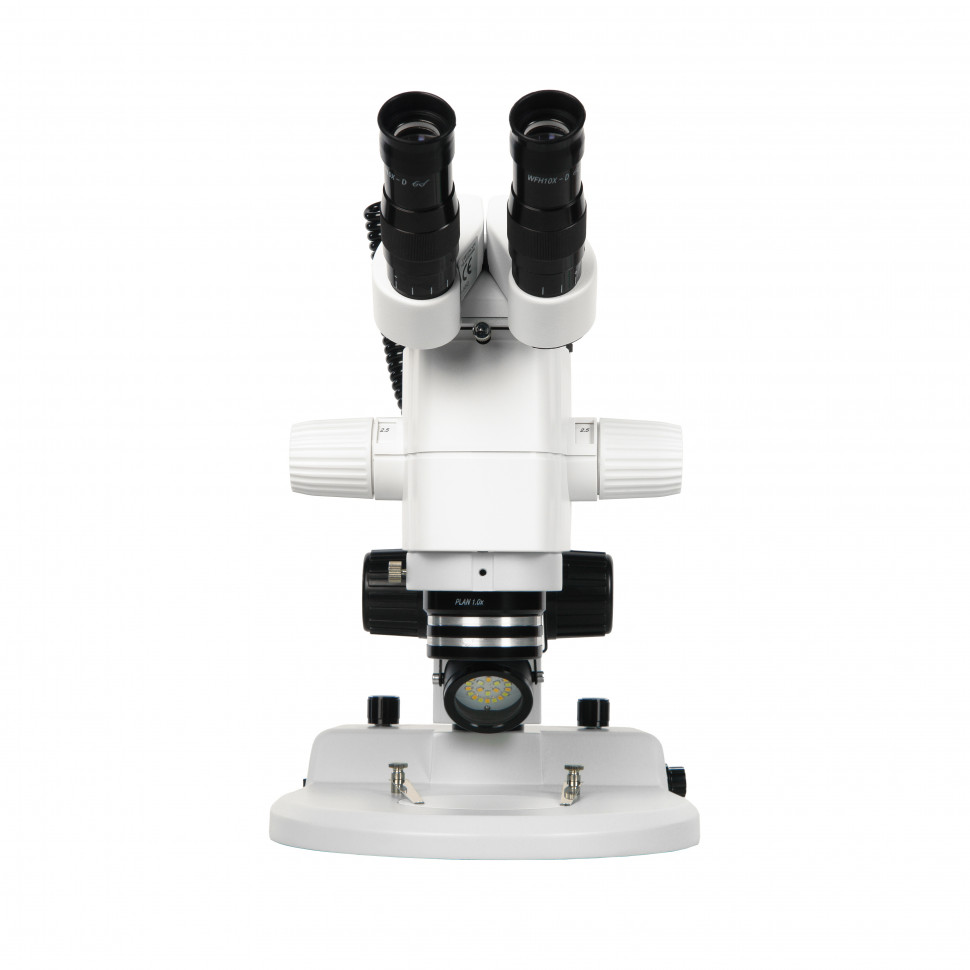

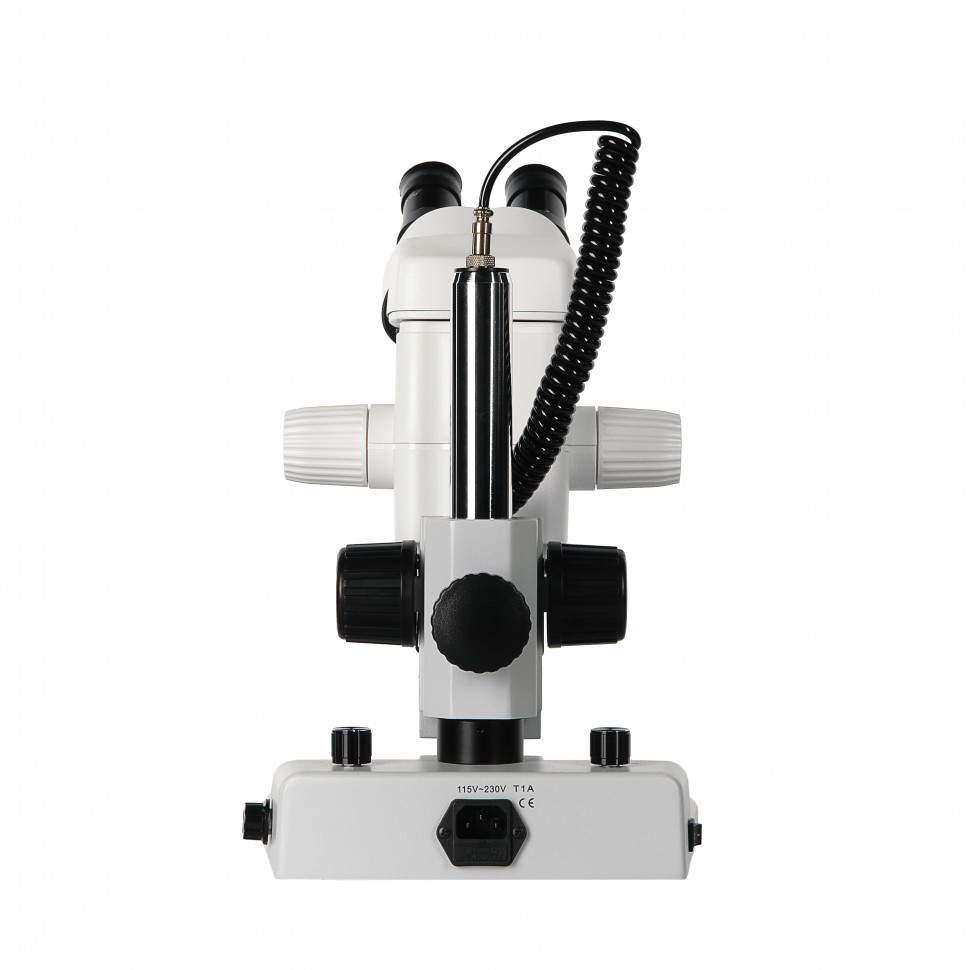

Микроскоп стерео Микромед МС-А-0650 Bino

Микромед МС-А-0650 Bino — стереомикроскоп по схеме Аббе для точных измерений и исследований

Микромед МС-А-0650 Bino построен по оптической схеме Аббе с параллельным ходом лучей. В отличие от распространённой схемы Грену, параллельная схема формирует ортоскопическое изображение без геометрических искажений, что критично для измерительных задач и исследований сложных структур. Прибор оснащён встроенным трансфокатором с коэффициентом зуммирования 8:1, планахроматическим объективом и окулярами с исправленной дисторсией. Двухцветное LED-освещение позволяет работать с прозрачными и непрозрачными объектами в одной системе.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереоскопическая схема создаёт объёмное изображение и естественное восприятие глубины объекта. Микроскоп работает с непрозрачными и полупрозрачными образцами без специальной пробоподготовки: биологические объекты (насекомые, растительные фрагменты, семена), минералы и горные породы, промышленные образцы (платы, паяные соединения, текстильные волокна, детали механизмов), археологические и криминалистические находки. Отсутствие геометрических искажений позволяет проводить морфометрические измерения и документировать структурные особенности с высокой достоверностью. Схема Аббе сохраняет пропорции объекта по всему полю зрения, что важно при сравнительном анализе образцов и количественной оценке признаков.

Рабочее расстояние и удобство работы

Рабочее расстояние планахроматического объектива 1х составляет 80 мм и остаётся постоянным при любом увеличении трансфокатора. Это пространство достаточно для размещения крупных объектов, работы пинцетом, препаровальными иглами или паяльником под контролем микроскопа. При использовании дополнительного объектива Plan 0.32х рабочее расстояние увеличивается до 278 мм — такой запас позволяет исследовать массивные образцы, работать с длинными инструментами или размещать под объективом дополнительное оборудование. Осветитель отраженного света на регулируемых кронштейнах не ограничивает доступ к объекту и обеспечивает равномерное косое освещение поверхности диаметром до 200 мм.

Диапазон увеличения

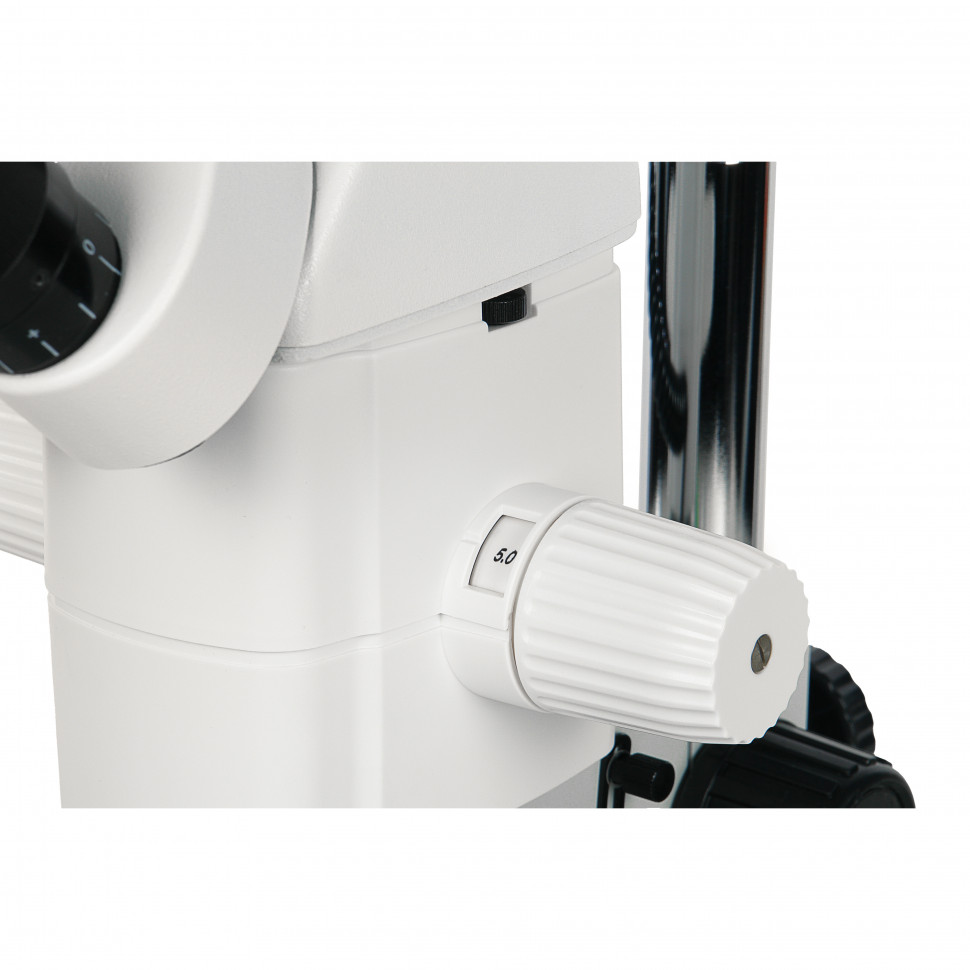

В базовой комплектации с окулярами WFH 10х микроскоп обеспечивает увеличение от 6.2х до 50х. Встроенный трансфокатор изменяет кратность плавно, без ступеней, вращением рукояток на корпусе головки. Конструкция трансфокатора сохраняет точную фокусировку при смене увеличения — объект остаётся резким на всём диапазоне зуммирования, что ускоряет переход от обзора к детальному рассмотрению. Дополнительные объективы (Plan 0.32х, 0.5х, 0.63х, ахроматы 1.6х и 2х) и окуляры (WF 5х, 15х, 20х, 25х) расширяют общий диапазон от 1х до 250х. Высокая кратность с ахроматами 1.6х и 2х снижает рабочее расстояние, но увеличивает разрешение для мелких деталей.

Конструкция и технологии

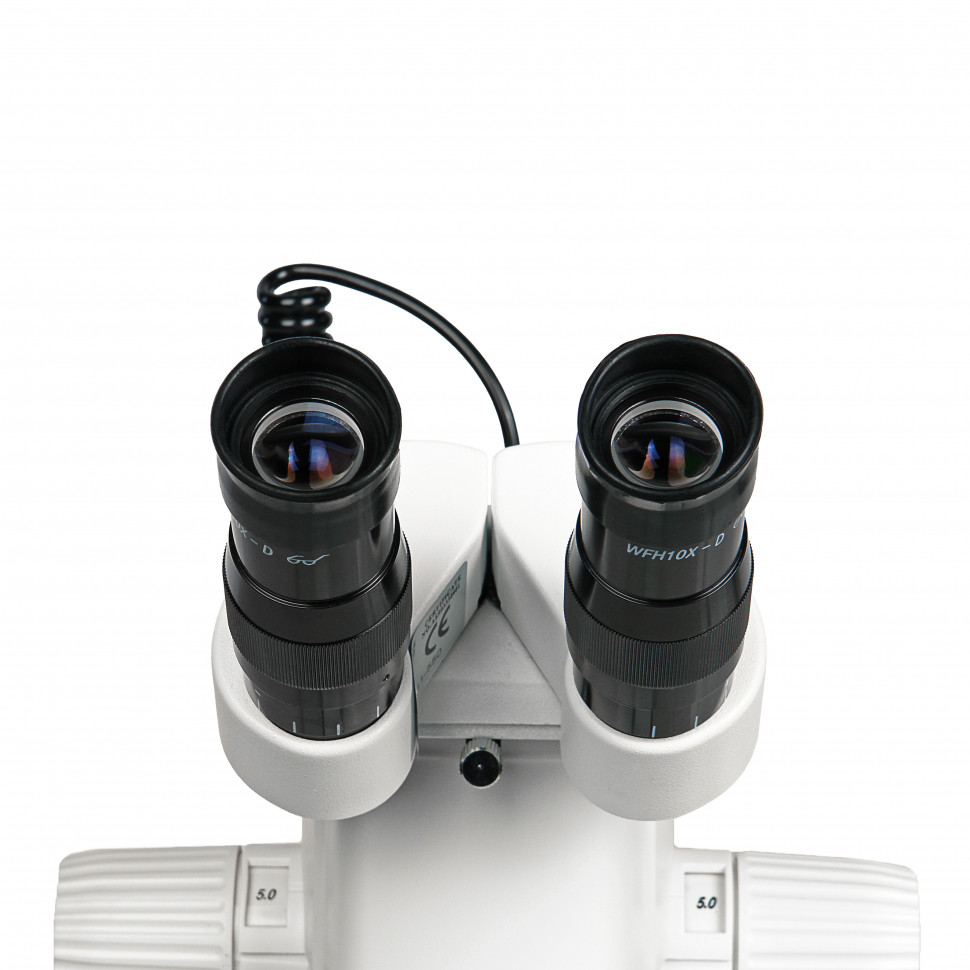

Главный объектив Plan 1х имеет планахроматическую коррекцию: исправлены кривизна поля изображения и хроматические аберрации для нескольких длин волн. Плоское поле означает резкость от центра до края кадра без необходимости перефокусировки, что важно при документировании и работе с измерительными сетками. Коррекция хроматизма устраняет цветовые ореолы вокруг контрастных границ и сохраняет естественную передачу цвета при визуальном наблюдении и цифровой съёмке с CMOS-камерами высокого разрешения. Окуляры WFH 10х-D с исправленной дисторсией исключают бочкообразное или подушкообразное искажение прямых линий, что критично для измерительных задач. Размер поля зрения 21 мм и вынесенный зрачок обеспечивают комфортное наблюдение в течение длительного времени, в том числе для пользователей в очках.

Трансфокатор с коэффициентом 8:1 изменяет кратность объектива от 0.62х до 5х за счёт точно рассчитанного перемещения оптических групп внутри корпуса. Все оптические поверхности имеют многослойное просветляющее покрытие для снижения потерь света и повышения контраста изображения. Антигрибковое покрытие оптики продлевает срок службы системы при работе с биологическими образцами в условиях повышенной влажности.

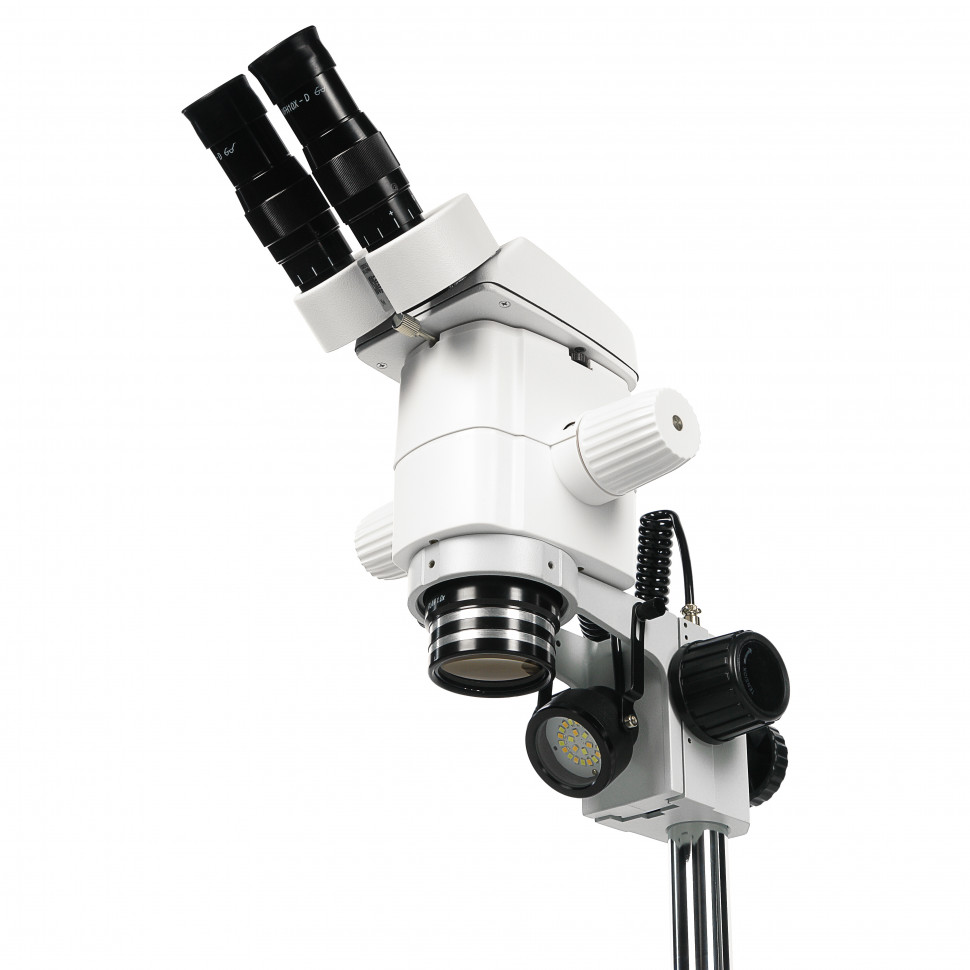

Механизм фокусировки построен на прецизионном зубчато-реечном приводе с демпфированными направляющими без люфта. Ход фокусировки составляет 50 мм, перемещение оптической головки по штативной штанге — 125 мм. Усилие механизма отрегулировано на производстве и препятствует самопроизвольному опусканию головки при работе с тяжёлыми образцами или дополнительной оптикой. Бинокулярная насадка вращается на 360° вокруг оптической оси, тубусы наклонены под углом 45° для эргономичной посадки. Межзрачковое расстояние регулируется в диапазоне 50-75 мм, на обоих тубусах предусмотрена диоптрийная подвижка ±5 дптр для компенсации аметропии и фокусировки камеры при установке в окулярный тубус.

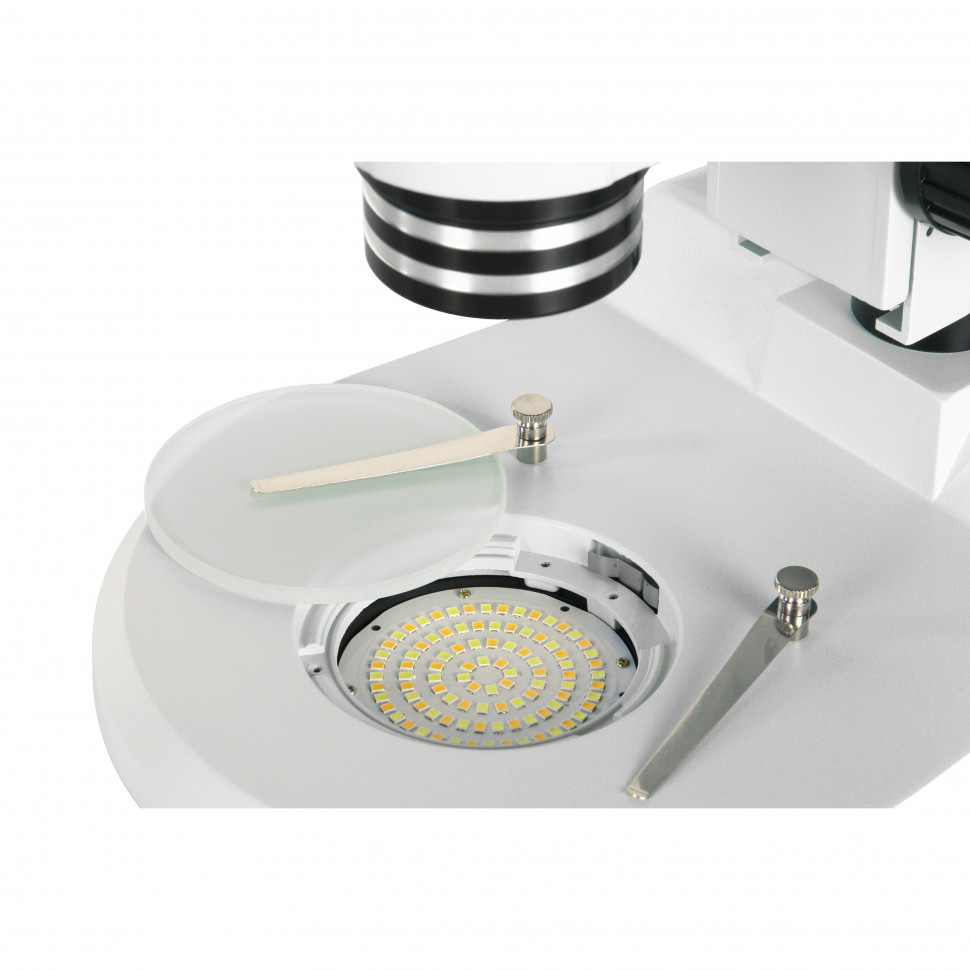

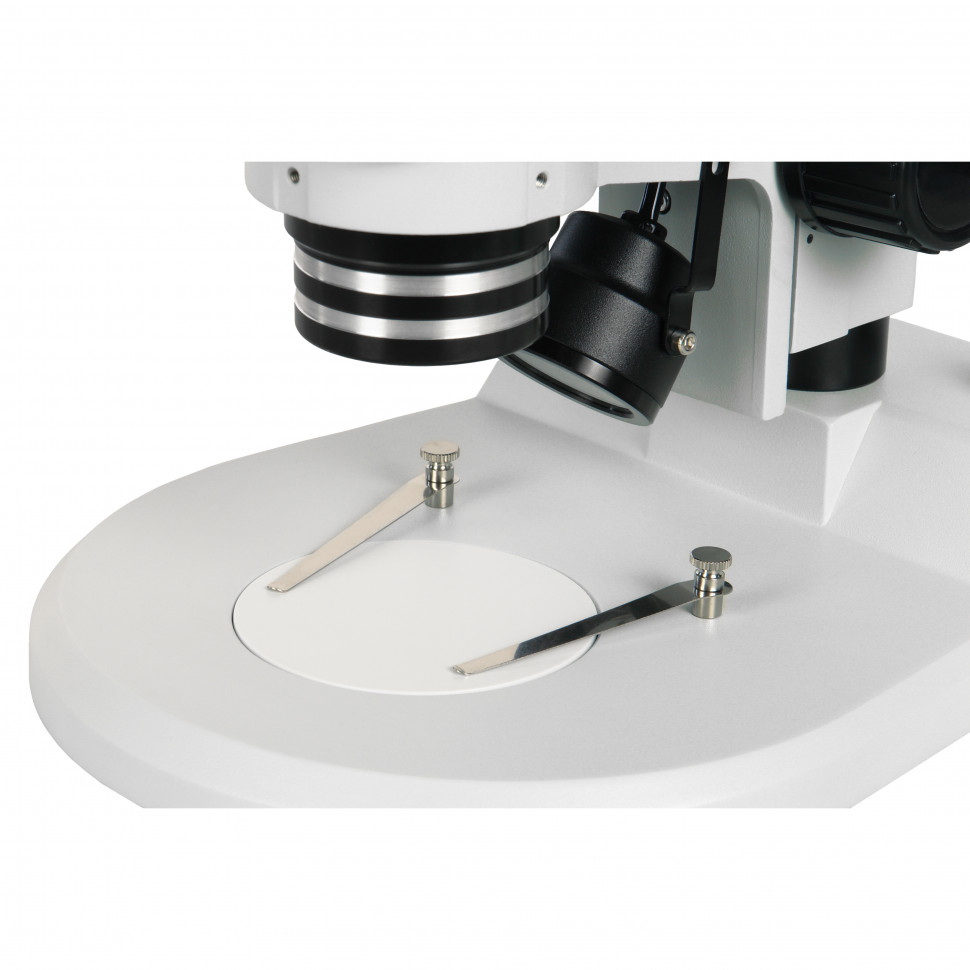

Осветители на светодиодных матрицах используют технологию Bi-Color: цветовая температура переключается дискретно между 3600К (теплый свет) и 6500К (холодный свет) поворотным регулятором на основании. Осветитель проходящего света мощностью 5 Вт встроен в основание, образец размещается на круглых вставках Ø95 мм (в комплекте полупрозрачная матовая и двухсторонняя чёрная/белая). Осветитель отраженного света мощностью 3 Вт с коллекторной линзой установлен на регулируемых кронштейнах и создаёт косое верхнее освещение. Яркость каждого осветителя регулируется независимо, оба могут работать одновременно для комбинированного освещения полупрозрачных объектов.

Основание и корпус визуальной насадки изготовлены литьём под давлением из алюминиевого сплава с антистатическим покрытием. Штативная штанга из полированной стали с хромированным покрытием обеспечивает плавное перемещение оптической головки. Габариты микроскопа 505×420×240 мм, масса 6.51 кг — конструкция компактна для параллельных систем и занимает минимальное пространство на рабочем столе.

Кому подойдет

Микромед МС-А-0650 Bino ориентирован на профессиональные лаборатории и производственные участки, где требуется сочетание высокого оптического качества, точности измерений и гибкости системы. Схема Аббе обеспечивает ортоскопическое изображение без геометрических искажений, что делает микроскоп подходящим инструментом для морфометрических исследований в биологии, материаловедении, минералогии, криминалистике. Планахроматическая оптика и окуляры с исправленной дисторсией позволяют использовать измерительные сетки и получать достоверные количественные данные по всему полю зрения.

Широкий диапазон рабочих расстояний и двухцветное освещение делают прибор универсальным для контроля качества в электронике (осмотр паяных соединений, дефектов печатных плат), ювелирного дела (оценка огранки, закрепки, качества металла), мелкой механики (сборка и контроль прецизионных узлов). Возможность работы в проходящем свете расширяет применение на полупрозрачные объекты: ботанические срезы, энтомологические препараты, тонкие плёнки и мембраны.

Встроенный трансфокатор с плавным зуммированием ускоряет рабочий процесс при переходе от поиска области интереса к детальному анализу структуры. Расширяемость системы через дополнительные объективы и окуляры позволяет адаптировать прибор под конкретные задачи без замены базового инструмента. Антигрибковое покрытие оптики обеспечивает долговечность в условиях биологических лабораторий.

Что важно знать заранее

Камера в комплект не входит и приобретается отдельно. Посадочный диаметр окулярных тубусов 30 мм, для установки камеры со стандартом 23.2 мм требуется переходник 30.0/23.2. Камера устанавливается в один из окулярных тубусов вместо окуляра, второй тубус остаёт доступным для визуального наблюдения. Диоптрийная подвижка тубуса используется для фокусировки камеры и настройки парфокальности оптического и цифрового изображения.

Дополнительные объективы и окуляры приобретаются отдельно. При смене объектива изменяется не только общее увеличение, но и рабочее расстояние, и размер поля зрения. Например, объектив Plan 0.32х увеличивает рабочее расстояние до 278 мм и поле зрения до 106 мм при минимальном увеличении, но снижает максимальную кратность. Ахроматы 1.6х и 2х, напротив, повышают увеличение и разрешение, но сокращают рабочее расстояние. Выбор дополнительной оптики зависит от приоритета: большое рабочее пространство и обзор или высокая детализация мелких структур.

Осветители LED имеют регулировку яркости и цветовой температуры, но характер освещения фиксирован: проходящий свет снизу через полупрозрачную вставку, отраженный — косое верхнее с кронштейнов. Для специальных задач (коаксиальное освещение, кольцевой свет, боковая подсветка) потребуются внешние источники.

Микроскоп работает от сети переменного тока 115-230 В, 50-60 Гц. Диапазон рабочих температур +5…+40°С, относительная влажность 20-90%. Прибор не предназначен для работы в агрессивных средах или условиях повышенной запылённости без дополнительной защиты.

Комплектация

• Основание микроскопа — со встроенным осветителем проходящего света 5 Вт, штативной штангой из хромированной стали и блоком питания с регулировкой яркости и цветовой температуры
• Бинокулярная визуальная насадка — с окулярными тубусами, блоком трансфокатора 8:1 и главным объективом Plan 1х
• Кронштейн оптической головки с механизмом фокусировки — прецизионный зубчато-реечный механизм, ход 50 мм
• Окуляры WFH 10х-D — 2 шт., поле зрения 21 мм, исправленная дисторсия, вынесенный зрачок
• LED осветитель отраженного света с кронштейнами — 3 Вт, коллекторная линза, регулируемое положение
• Вставка полупрозрачная матовая Ø95 мм — для работы в проходящем свете
• Вставка черная/белая Ø95 мм — для контрастного фона в отраженном свете
• Крепёжные элементы (винты крепления оптической головки и осветителя с шайбами), кабель питания, руководство по эксплуатации и гарантийный талон

Комплект обеспечивает готовность к работе сразу после распаковки. Для цифровой фиксации потребуется камера с посадочным диаметром 23.2 мм и переходник 30.0/23.2. Для расширения диапазона увеличения или рабочего расстояния — дополнительные объективы и окуляры из линейки производителя.

Рекомендуемые аксессуары

Камера с посадочным стандартом 23.2 мм и переходник 30.0/23.2 мм — для фото- и видеодокументирования, вывода изображения на монитор, проведения измерений в программном обеспечении. Объектив Plan 0.32х увеличит рабочее расстояние до 278 мм и поле зрения до 106 мм — полезно для работы с крупными образцами или при необходимости большого пространства под объективом для инструмента. Ахроматы 1.6х и 2х повысят максимальное увеличение до 100х и 250х соответственно с дополнительными окулярами — для детального рассмотрения мелких структур. Окуляр WF10х/20 с сеткой или шкалой — для измерительных и морфометрических задач. Предметные стекла, чашки Петри, держатели образцов — для работы с мелкими или нестабильными объектами.

Итог

Микромед МС-А-0650 Bino — профессиональный стереомикроскоп с оптической схемой Аббе, обеспечивающей точные измерения и отсутствие геометрических искажений. Планахроматический объектив, окуляры с исправленной дисторсией, встроенный трансфокатор 8:1 с сохранением фокуса и двухцветное LED-освещение делают прибор универсальным инструментом для лабораторных исследований, контроля качества и работы с разнотипными образцами. Рабочее расстояние 80 мм и возможность расширения до 278 мм позволяют исследовать крупные объекты и выполнять манипуляции под контролем микроскопа. Система расширяется дополнительной оптикой в диапазоне от 1х до 250х, адаптируясь под конкретные задачи без замены базового прибора.
