Микроскоп стереоскопический цифровой MAGUS Stereo D8T BASE

MAGUS Stereo D8T BASE — стереомикроскоп с цифровой камерой 20 Мпикс и трансфокатором 8,4:1

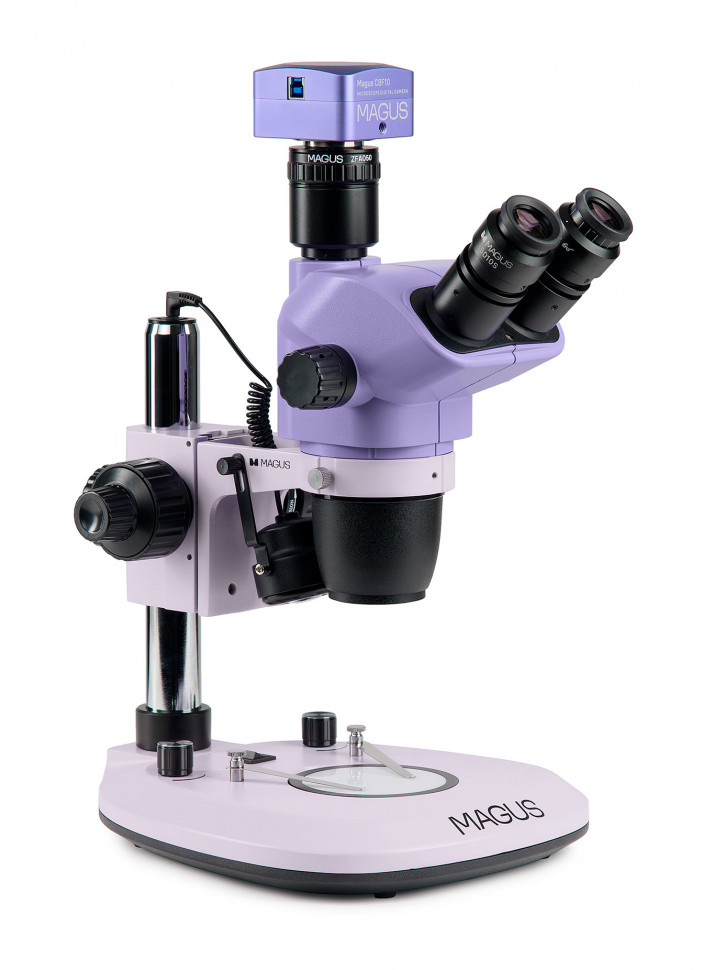

Цифровой стереоскопический микроскоп MAGUS Stereo D8T BASE объединяет оптическую систему Грену с профессиональной камерой Aptina 20 Мпикс и комбинированным освещением. Трансфокатор с коэффициентом 8,4:1 обеспечивает плавное изменение увеличения от 6,5 до 55 крат без смены объективов, тринокулярная насадка позволяет одновременно наблюдать через окуляры и фиксировать изображение на компьютере, а рабочее расстояние 105 мм даёт пространство для манипуляций с образцом. Комплектация включает всё необходимое для работы: микроскоп с двумя окулярами 10×, камеру с адаптером 0,5× и кабелем USB 3.0, осветители проходящего и отражённого света, программное обеспечение MAGUS View.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереоскопическая схема Грену формирует объёмное изображение — оба оптических канала создают стереоэффект, позволяющий воспринимать глубину и рельеф образца. Это принципиально отличается от плоского изображения биологических микроскопов проходящего света: здесь видна не только поверхность, но и пространственная структура объекта. Микроскоп работает с непрозрачными образцами без специальной пробоподготовки — электронные платы, минералы, насекомые, ювелирные изделия, механические детали, паяные соединения, монеты, растения. Комбинированное освещение (проходящий светодиод 3 Вт и осветитель косого отражённого света 3 Вт) адаптирует прибор под прозрачные препараты и непрозрачные объекты. Прозрачная и черно-белая пластины предметного столика диаметром 95 мм расширяют возможности контрастирования.

Рабочее расстояние и удобство работы

Рабочее расстояние 105 мм — это пространство между нижней линзой объектива и поверхностью предметного столика, в котором размещается образец. Такое расстояние позволяет свободно работать руками или инструментом во время наблюдения: препарировать объект, манипулировать пинцетом, выполнять пайку, сортировать мелкие детали. Для сравнения, биологические микроскопы высокого увеличения имеют рабочее расстояние единицы миллиметров, что делает манипуляции невозможными. Фокусировка выполняется коаксиальными ручками: грубая наводка с ходом 45 мм и регулировкой жёсткости, тонкая наводка с шагом 0,002 мм для прецизионной настройки резкости. Цельнолитой алюминиевый корпус обеспечивает стабильность при длительной работе.

Диапазон увеличения

Базовое увеличение 6,5–55× обеспечивается встроенным трансфокатором 0,65–5,5× и парой окуляров 10×. Трансфокатор с коэффициентом 8,4:1 изменяет увеличение плавно, без ступеней и смены объективов — это позволяет корректировать кратность в процессе наблюдения, сохраняя фокус. Поле зрения при этом изменяется от 33,8 до 4 мм. Для стереомикроскопов диапазон 6,5–55× является стандартным рабочим: нижняя граница даёт обзор всего объекта, верхняя — детализацию отдельных элементов. Опционально диапазон расширяется до 3,25–330× при использовании дополнительных окуляров (15×, 20×, 25×, 30×) и насадок на объектив (0,5×, 1,5×, 2×), но это изменяет рабочее расстояние.

Формат наблюдения

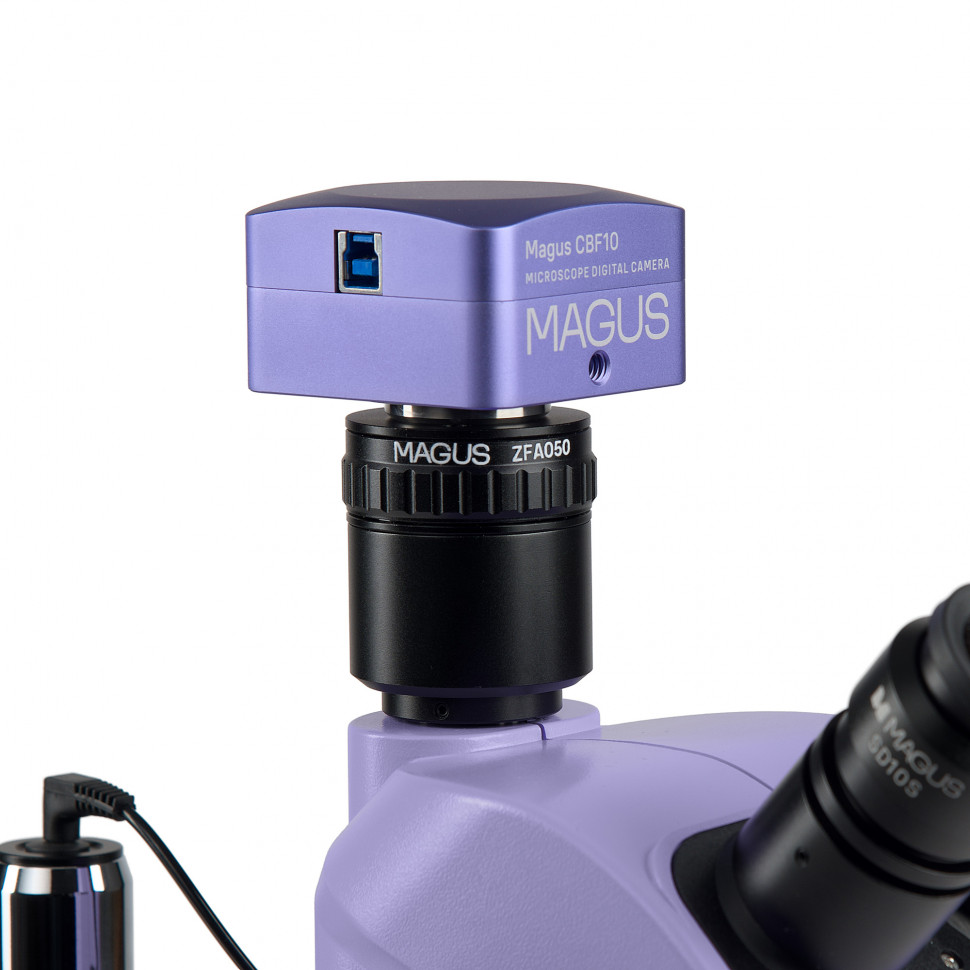

Тринокулярная насадка разделяет световой поток: 80% направляется в окуляры для визуального наблюдения, 20% — в канал визуализации для камеры. Это позволяет одновременно работать через окуляры и фиксировать изображение на компьютере. Камера MAGUS CBF12 с сенсором Aptina CMOS 1/1,8″ (7,17×5,38 мм) и разрешением 20 Мпикс передаёт изображение 5120×3840 пикселей по интерфейсу USB 3.0 со скоростью 20 кадров в секунду. При понижении разрешения до 2560×1920 частота увеличивается до 45 кадров в секунду. Адаптер C-mount 0,5× устанавливается в канал визуализации и формирует на экране поле зрения 22×16,55 мм. Камера получает только пятую часть светового потока, поэтому для оптимальной экспозиции может потребоваться корректировка яркости подсветки. Программное обеспечение MAGUS View обеспечивает управление параметрами съёмки (выдержка 0,02 мс – 15 с, баланс белого, экспозиция), сохранение фото (jpg, bmp, png, tif) и видео (avi, h264, h265, wmv), выполнение линейных и угловых измерений после калибровки.

Конструкция и технологии

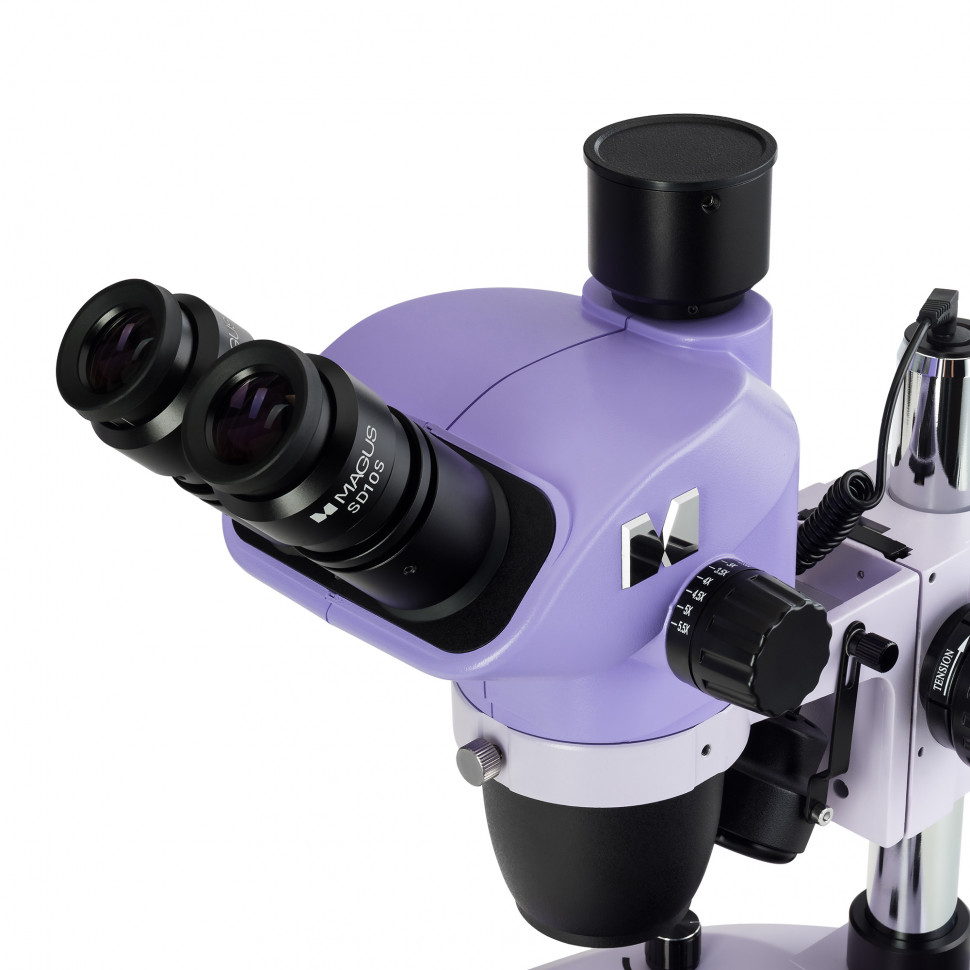

Оптическая схема Грену использует два независимых оптических канала с общим объективом и раздельными окулярными путями для формирования стереоэффекта. Угол стереоскопичности и коэффициент трансфокации 8,4:1 обеспечивают объёмное изображение с высокой степенью детализации при плавном изменении увеличения. Тринокулярная насадка поворачивается на 360° с фиксацией в любом положении, угол наклона окулярных трубок 30 мм составляет 45° для эргономичной работы. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, диоптрийная коррекция ±5 D на каждом окуляре компенсирует индивидуальные особенности зрения. Окуляры 10×/22 мм с удалённым зрачком допускают наблюдение в очках.

Фокусировочный механизм построен на коаксиальных ручках: внешняя управляет грубой наводкой с ходом 45 мм и регулировкой жёсткости, внутренняя — тонкой наводкой с шагом 0,002 мм. Цельнолитой алюминиевый корпус минимизирует вибрации и деформации при механических воздействиях. Комбинированная светодиодная подсветка (проходящий и отражённый свет по 3 Вт каждый) имеет регулировку яркости и питается от сети 115–230 В / 50/60 Гц. Базовый метод наблюдения — светлое поле, расширение возможностей обеспечивается опциональными аксессуарами: конденсором тёмного поля и устройством простой поляризации.

Камера MAGUS CBF12 оснащена сенсором Aptina с размером пикселя 1,4×1,4 мкм, светочувствительностью 8,4 кэ-/люкс/с и спектральным диапазоном 380–650 нм (с ИК-фильтром). Электронный скользящий затвор (ERS) обеспечивает экспозицию от 0,02 мс до 15 с, автоматический и ручной баланс белого, автоматическая и ручная экспозиция. Интерфейс USB 3.0 передаёт данные со скоростью до 5 Гб/с, питание камеры осуществляется от USB-порта компьютера. Рабочий диапазон температур камеры -10…+50 °С, микроскопа 0…+40 °С, рабочая влажность 30–80%.

Кому подойдет

MAGUS Stereo D8T BASE разработан для профессиональных задач, требующих объёмного изображения, цифровой документации и возможности расширения функционала. Промышленный контроль качества электронных плат, паяных соединений, механических узлов — стереоэффект выявляет дефекты поверхности и пространственные несоответствия. Материаловедение и металлография — изучение структуры шлифов, включений, трещин с фиксацией изображения для отчётов. Энтомологические и ботанические исследования — препарирование насекомых, изучение морфологии растений с сохранением объёмной структуры. Минералогия и геммология — анализ образцов минералов, оценка ювелирных камней. Реставрационные работы — контроль состояния артефактов, документирование процесса реставрации. Учебные заведения — лабораторные практикумы по биологии, материаловедению, электронике с возможностью группового просмотра через проектор.

Уровень сложности настройки указан как «сложно» — модель предполагает опыт работы с профессиональным оборудованием, понимание принципов освещения, настройки экспозиции камеры, калибровки измерительных инструментов. Гарантия 5 лет отражает профессиональный класс прибора.

Что важно знать заранее

Максимальное увеличение 55× в базовой комплектации достаточно для большинства стереомикроскопических задач, но ограничивает работу с объектами, требующими детализации на уровне единиц микрометров. Для таких задач потребуются дополнительные окуляры и насадки на объектив, изменяющие рабочее расстояние: насадка 2× сокращает его до 26 мм, что затрудняет манипуляции.

Камера установлена в канал визуализации тринокулярной насадки и получает 20% светового потока. При недостаточном освещении образца потребуется увеличение яркости подсветки или корректировка экспозиции в программном обеспечении. Электронный скользящий затвор (ERS) может давать искажения (эффект rolling shutter) при съёмке быстродвижущихся объектов — учитывайте это при видеофиксации динамических процессов.

Системные требования для работы камеры: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, процессор от 2,8 ГГц Intel Core 2, минимум 2 ГБ оперативной памяти, порт USB 3.0, монитор от 17″. Калибровка измерительных функций MAGUS View выполняется с помощью калибровочного слайда (приобретается отдельно).

Расширение возможностей (тёмное поле, поляризация, изменение рабочего расстояния) требует приобретения дополнительных аксессуаров. Модель спроектирована как модульная система с широкими возможностями модернизации.

Комплектация

• Цифровая камера MAGUS CBF12 — сенсор Aptina 20 Мпикс, интерфейс USB 3.0, комплект включает кабель USB, флеш-накопитель с драйверами и ПО MAGUS View, инструкцию и гарантийный талон
• Основание со встроенным источником проходящего света — светодиод 3 Вт, встроенный блок питания, штатив с фокусировочным механизмом
• Оптическая головка — объектив с трансфокатором 0,65–5,5× и тринокулярной визуальной насадкой
• Окуляры 10×/22 мм — удалённый зрачок, диоптрийная коррекция ±5 D, 2 штуки
• Адаптер C-mount 0,5× — для установки камеры в канал визуализации
• Чёрно-белая и прозрачная пластины — для контрастирования непрозрачных и прозрачных образцов
• Осветитель отражённого света косого освещения — светодиод 3 Вт для непрозрачных объектов
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон

Комплект обеспечивает полную готовность к работе: визуальное наблюдение через окуляры, цифровая фиксация на компьютере, освещение для прозрачных и непрозрачных образцов. Для измерительных функций потребуется калибровочный слайд.

Рекомендуемые аксессуары

Калибровочный слайд — необходим для активации измерительных функций программного обеспечения MAGUS View (линейные и угловые измерения). Окуляры 15×, 20×, 25×, 30× и насадки на объектив 0,5×, 1,5×, 2× — расширяют диапазон увеличения до 3,25–330×, но изменяют рабочее расстояние. Устройство простой поляризации — для изучения анизотропных материалов (минералы, кристаллы, полимеры). Конденсор тёмного поля — для контрастирования прозрачных образцов с низким собственным контрастом. Механический предметный столик — для прецизионного перемещения образца с координатной привязкой. Кольцевые осветители (базовый, с поляризационным фильтром, с секторным включением) — для специфических задач освещения. Ювелирный пинцет — для манипуляций с мелкими объектами под микроскопом.

Итог

MAGUS Stereo D8T BASE объединяет профессиональную оптику, цифровую камеру высокого разрешения и комбинированное освещение в готовом комплекте. Трансфокатор 8,4:1 обеспечивает плавное изменение увеличения 6,5–55×, тринокулярная насадка позволяет одновременно наблюдать и фиксировать изображение, рабочее расстояние 105 мм даёт пространство для манипуляций. Модульная конструкция допускает расширение возможностей под специфические задачи. Модель ориентирована на профессиональные лаборатории, промышленные предприятия и учебные заведения, где требуется объёмное изображение, цифровая документация и возможность модернизации.
