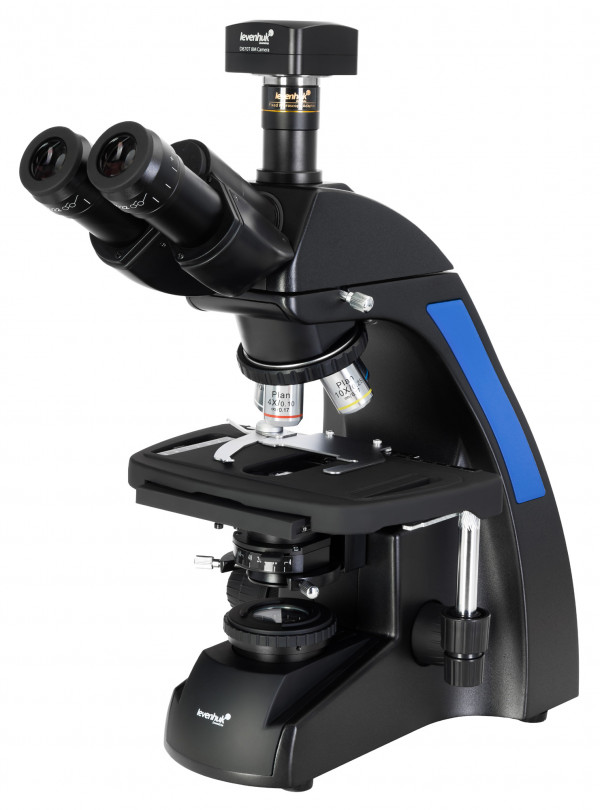

Микроскоп цифровой Levenhuk D870T, 8 Мпикс, тринокулярный

Микроскоп цифровой Levenhuk D870T — лабораторный прибор с 8-мегапиксельной камерой и планахроматической оптикой

Levenhuk D870T объединяет классическую визуальную микроскопию и цифровую фиксацию в одном инструменте. Тринокулярная насадка позволяет одновременно наблюдать препарат через окуляры и передавать изображение с 8-мегапиксельной камеры на компьютер для архивирования, измерений или демонстрации. Микроскоп работает в светлом поле с увеличением от 40 до 1000 крат, использует планахроматические объективы и конденсор Аббе с числовой апертурой 1,25, что обеспечивает высокую разрешающую способность и плоское резкое изображение по всему полю зрения.

Что можно увидеть или сделать на практике

Метод наблюдения и диапазон объектов

Микроскоп работает в светлом поле проходящего света — универсальном методе для изучения окрашенных биологических препаратов. Четыре объектива с кратностью 4x, 10x, 40x и 100x (иммерсионный) в сочетании с широкоугольными окулярами 10x дают общее увеличение 40x, 100x, 400x и 1000x. На малых увеличениях видна общая структура ткани, расположение клеток в срезе, крупные микроорганизмы. Объектив 40x показывает детали клеточного строения, ядра, цитоплазму, включения. Иммерсионный объектив 100x с масляной прослойкой между линзой и покровным стеклом обеспечивает максимальную разрешающую способность — на этом увеличении различимы бактерии, мелкие клеточные органеллы, тонкие структуры окрашенных мазков крови. Конденсор Аббе с числовой апертурой 1,25 в сочетании с иммерсией позволяет разрешить детали субмикронного масштаба, что критично для микробиологии и гистологии.

Метод требует подготовки образца: препарат должен быть тонким, прозрачным или полупрозрачным, размещённым на предметном стекле под покровным стеклом. Проходящий свет не работает с непрозрачными объектами — для их изучения требуются микроскопы отражённого света или стереомикроскопы. Большинство биологических образцов нуждается в окрашивании, поскольку светлое поле плохо выявляет бесцветные структуры с низким естественным контрастом. Если требуется наблюдать живые неокрашенные клетки или культуры, для этого потребуется микроскоп с фазовым контрастом.

Точность и воспроизводимость

Двухкоординатный механический предметный столик с диапазоном перемещения 75×55 мм позволяет точно позиционировать препарат под объективом, возвращаться к заданной области, систематически сканировать образец или проводить морфометрию. Отсутствие выдвижной рейки упрощает работу: препарат не нужно задвигать и выдвигать, его перемещают напрямую координатными винтами. Коаксиальная фокусировка с грубой настройкой (24 мм хода) и точной (шаг 0,002 мм) обеспечивает уверенную наводку на резкость даже на увеличении 1000x, где глубина резкости составляет доли микрометра.

Встроенные апертурная и полевая диафрагмы позволяют настроить освещение по методу Кёлера. Это профессиональная техника, при которой свет распределяется равномерно по всему полю зрения, устраняются блики и паразитная засветка, а контраст изображения достигает максимума. Такая настройка критична для воспроизводимых результатов в морфологических исследованиях, документировании и подсчёте клеток. Регулировка яркости светодиода 3 Вт позволяет подобрать освещённость под тип окрашивания и плотность препарата.

Формат работы

Тринокулярная насадка с углом наклона 30° обеспечивает комфортное визуальное наблюдение обоими глазами и одновременную установку камеры в третий тубус. Это означает, что исследователь может работать с препаратом через окуляры, а камера в это же время передаёт изображение на монитор компьютера. Такой формат полезен для обучения, когда нужно показать препарат группе на экране, для фиксации редких структур без прерывания визуального наблюдения, для протоколирования исследований в реальном времени. Межзрачковое расстояние регулируется от 48 до 75 мм, диоптрийная коррекция ±5 D компенсирует индивидуальные особенности зрения.

Камера с сенсором 8 мегапикселей (разрешение 3264×2448 пикселя) подключается к компьютеру через USB 2.0 и питается от этого же порта. Программное обеспечение LevenhukLite, входящее в комплект, позволяет делать фотоснимки в форматах jpg, bmp, png, tif и записывать видео в wmv, avi, h264 или h265. Есть автоматический и ручной баланс белого, контроль экспозиции, возможность измерений на изображении. Кадровая частота при полном разрешении составляет 1,9 кадра в секунду — это достаточно для статичных препаратов, но для наблюдения подвижных микроорганизмов в реальном времени лучше снизить разрешение до 800×600, где частота достигает 27 кадров в секунду. Камера работает под Windows 8/10/11, Mac OS X и Linux.

Конструкция и технологии

Планахроматические объективы 4x, 10x, 40x и 100x (масляный) корректируют кривизну поля изображения: резкость сохраняется не только в центре, но и по краям поля зрения. Это важно при работе с механическим столиком, когда препарат перемещается и нужная структура может оказаться у края кадра. Окуляры WF10x имеют большое поле зрения диаметром 22 мм, что расширяет обзорную область и снижает необходимость частого перемещения препарата. Объективы закреплены в револьверном устройстве на четыре позиции, которое повёрнуто «от наблюдателя» — так видно, какой объектив введён в оптический путь.

Конденсор Аббе с числовой апертурой 1,25 согласован с иммерсионным объективом по светосиле. Высокая апертура конденсора означает, что он собирает широкий конус света и направляет его на препарат, увеличивая разрешающую способность системы. Апертурная диафрагма в конденсоре регулирует угол светового конуса и контраст изображения, полевая диафрагма в основании микроскопа ограничивает диаметр освещённой области. Совместная настройка этих диафрагм по методу Кёлера устраняет неравномерность освещения и блики, которые мешают на больших увеличениях.

Металлический корпус обеспечивает устойчивость и долговечность конструкции. Масса микроскопа около 9 кг в упаковке создаёт стабильную опору, что важно при работе с точной фокусировкой. Светодиодный источник света 3 Вт служит десятки тысяч часов без замены, в отличие от галогеновых ламп, и не нагревает препарат. Питание от сети 110–220 В через адаптер избавляет от необходимости замены батарей. В комплект входит голубой светофильтр, который корректирует цветовую температуру светодиода под визуальное наблюдение и улучшает цветопередачу при фотосъёмке.

Кому подойдет

Levenhuk D870T разработан для лабораторных исследований, где требуется сочетание визуального анализа и цифровой документации. Микроскоп подходит для микробиологических лабораторий, работающих с окрашенными мазками и культурами, для гистологии и цитологии, где нужна высокая разрешающая способность и архивирование изображений, для учебных лабораторий университетов и медицинских вузов, где важна возможность демонстрации препарата группе студентов на экране. Применим в клинической диагностике для исследования мазков крови, в контроле качества фармацевтических препаратов, в биохимических исследованиях.

Прибор требует опыта настройки освещения по Кёлеру и навыков работы с иммерсионным объективом. Это не стартовый инструмент для любителей, а профессиональное оборудование для исследователей, которые понимают, как извлечь максимум из оптической системы. Тринокулярная насадка и камера в комплекте делают микроскоп готовым решением для тех, кому нужна фиксация результатов без покупки дополнительного оборудования.

Что важно знать заранее

Микроскоп работает только с тонкими прозрачными препаратами на предметных стёклах. Объёмные непрозрачные объекты, такие как минералы, насекомые, электронные платы или ювелирные изделия, невозможно изучать в проходящем свете — для них требуются стереомикроскопы или микроскопы отражённого света. Большинство биологических образцов нуждается в специальной подготовке: фиксации, окрашивании, заключении под покровное стекло. Наблюдение живых неокрашенных клеток в светлом поле малоинформативно из-за низкого контраста — для таких задач используют фазово-контрастную или тёмнопольную микроскопию, которых в данной модели нет.

Иммерсионный объектив 100x требует нанесения специального масла между фронтальной линзой объектива и покровным стеклом препарата. Флакон иммерсионного масла входит в комплект, но его придётся докупать по мере расхода. После работы с иммерсией объектив и покровное стекло необходимо очищать специальными салфетками и растворителями, чтобы масло не застывало на оптике. Камера работает только при подключении к компьютеру — автономного режима с сохранением на карту памяти нет. Для полноценной работы потребуется ПК или ноутбук с операционной системой Windows, Mac OS X или Linux, процессором от 2,8 ГГц и минимум 2 ГБ оперативной памяти.

Настройка освещения по Кёлеру требует последовательных действий с апертурной и полевой диафрагмами. Без правильной настройки невозможно получить равномерное освещение и максимальное разрешение. Для начинающих пользователей это может быть непросто, потребуется изучение инструкции или консультация опытного микроскописта. Сложность сборки и настройки указана производителем как высокая.

Комплектация

• Стойка микроскопа с основанием, револьвером, конденсором, предметным столиком, осветителем и источником питания — основной узел, готовый к установке насадки и объективов.
• Тринокулярная визуальная насадка — обеспечивает бинокулярное наблюдение и порт для камеры.
• Планахроматические объективы 4x, 10x, 40xs, 100xs (масляный) — полный набор для увеличений от 40 до 1000 крат, объективы 40x и 100x с пружинной защитой от удара о препарат.
• Окуляр WF10x/22 мм (2 шт.) — широкоугольные окуляры с большим полем зрения.
• Синий светофильтр — корректирует цветовую температуру светодиода.
• Флакон с иммерсионным маслом — для работы с объективом 100x.
• Цифровая камера 8 Мпикс — устанавливается в третий тубус насадки, передаёт изображение на компьютер через USB.
• USB-кабель — для подключения камеры к ПК.
• Диск с программным обеспечением и драйверами — ПО LevenhukLite для фото/видеофиксации и измерений.
• Сетевой адаптер, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплект содержит всё необходимое для начала работы: микроскоп полностью укомплектован объективами, окулярами, камерой и программным обеспечением. Потребуется только компьютер с USB-портом и набор предметных и покровных стёкол для приготовления препаратов.

Рекомендуемые аксессуары

Для регулярной работы потребуются предметные и покровные стёкла, салфетки для очистки оптики и растворитель для удаления иммерсионного масла с объектива и препарата. Дополнительное иммерсионное масло стоит приобрести заранее, так как объём флакона из комплекта рассчитан на ограниченное количество сеансов. Если планируется самостоятельное приготовление временных препаратов, полезен набор для микроскопии с красителями, пипетками, покровными стёклами разной толщины. Готовые наборы микропрепаратов подходят для освоения микроскопа и отработки техники наблюдения на разных увеличениях.

Итог

Levenhuk D870T — лабораторный микроскоп, который объединяет классическую визуальную микроскопию высокого уровня и цифровую фиксацию в одном инструменте. Планахроматическая оптика, конденсор Аббе с числовой апертурой 1,25, освещение по Кёлеру и иммерсионный объектив 100x обеспечивают разрешающую способность, достаточную для микробиологии, гистологии и цитологии. Тринокулярная насадка и 8-мегапиксельная камера в комплекте позволяют одновременно наблюдать препарат визуально и передавать изображение на компьютер для документирования, измерений или демонстрации. Механический координатный столик, точная фокусировка и металлический корпус делают микроскоп надёжным инструментом для ежедневной лабораторной работы.
