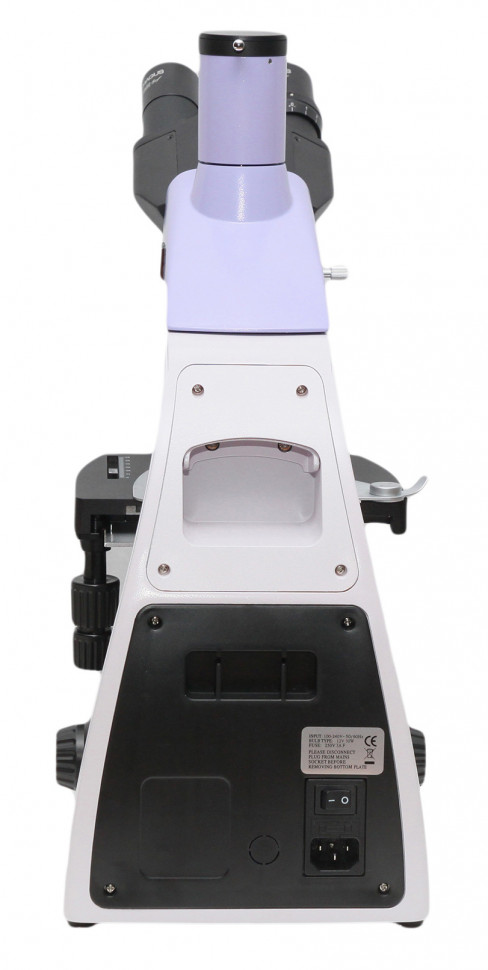

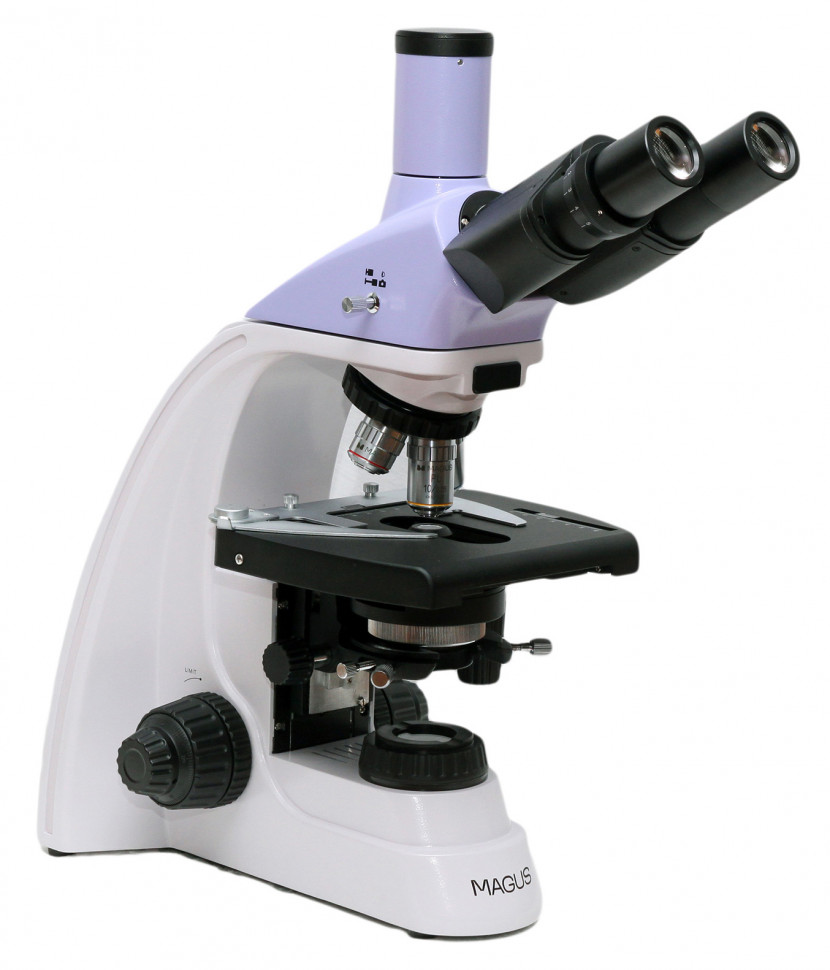

Микроскоп биологический MAGUS Bio 230T

MAGUS Bio 230T — лабораторный микроскоп с инфинити-оптикой и модульным расширением методов наблюдения

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

MAGUS Bio 230T работает в проходящем свете методом светлого поля — классическая схема для изучения окрашенных препаратов. Конденсор Аббе с числовой апертурой 1.25 и регулируемыми диафрагмами обеспечивает контрастное изображение структур, различающихся по поглощению света. Метод позволяет работать с гистологическими срезами, мазками крови, бактериологическими препаратами, тонкими срезами растительных и животных тканей. Для неокрашенных живых клеток, прозрачных микроорганизмов и объектов с малым естественным контрастом светлое поле даёт слабую видимость — в этих случаях микроскоп принимает фазово-контрастное устройство или конденсор тёмного поля через слот для слайдеров.

Разрешающая способность и детализация

Объектив 100x с числовой апертурой 1.25 и иммерсионным маслом обеспечивает разрешение около 0.27 мкм — этого достаточно для различения мелких бактерий, внутриклеточных структур, тонких волокон и границ мембран. Общее увеличение 1000 крат (объектив 100x × окуляр 10x) находится в пределах полезного диапазона для данной апертуры, поэтому рост увеличения сопровождается ростом детализации, а не только увеличением размера изображения. Объективы 4x, 10x и 40x охватывают диапазон от обзорного сканирования препарата до изучения отдельных клеток.

Точность и повторяемость

Двухкоординатный механический столик с диапазоном перемещения 75×50 мм позволяет точно позиционировать препарат и возвращаться к заданной области. Отсутствие выдвижной рейки упрощает манипуляции и делает перемещение плавным. Коаксиальная фокусировка разделена на грубую (шаг 39.8 мм на оборот) и тонкую (шаг 0.002 мм) — тонкая наводка достаточна для работы с объективами высокой кратности и малой глубиной резкости. Блокировка и регулировка жесткости грубой фокусировки предотвращают случайное смещение и позволяют адаптировать усилие под предпочтения оператора.

Область применения

Микроскоп предназначен для лабораторных и медицинских исследований: гистология, цитология, гематология, бактериология, паразитология, контроль качества в фармацевтике и биотехнологии. Инфинити-корригированная оптика и возможность подключения фазово-контрастного устройства, конденсора тёмного поля и поляризационных аксессуаров расширяют спектр задач до работы с живыми культурами, кристаллическими структурами и объектами, требующих специальных методов контрастирования.

Конструкция и технологии

Тринокулярная насадка типа Gemel (Зидентопф) оснащена отдельным вертикальным тубусом для камеры — изображение поступает на камеру одновременно с визуальным наблюдением через окуляры, без необходимости извлекать окуляр или переключать оптический путь. Вращение насадки на 360° позволяет развернуть окуляры под удобным углом для операторов разного роста. Угол наклона 30° снижает нагрузку на шею и плечи при длительной работе. Диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует разницу зрения между глазами. Межзрачковое расстояние регулируется в диапазоне 48–75 мм.

Ахроматические объективы с коррекцией на бесконечность образуют параллельный пучок света между объективом и окуляром — это позволяет встраивать в оптический путь дополнительные модули (фазовые кольца, поляризаторы, светоделители) без изменения фокусного расстояния и качества изображения. Парфокальная высота 45 мм означает, что при смене объектива на револьвере изображение остаётся практически в фокусе — требуется только незначительная подстройка тонкой фокусировкой. Объективы 40x и 100x подпружинены для защиты фронтальной линзы и препарата при случайном контакте. Револьвер на пять позиций вмещает базовый комплект из четырёх объективов и оставляет место для дополнительного — например, 20x, 60x или планахромата с увеличенным полем зрения.

Конденсор Аббе с числовой апертурой 1.25 и креплением типа «ласточкин хвост» центрируется и перемещается по высоте — правильная настройка высоты и центрирования критична для освещения по методу Кёлера. Метод Кёлера обеспечивает равномерное освещение поля зрения и максимальное использование разрешающей способности объектива. Регулируемая апертурная диафрагма управляет числовой апертурой освещающего пучка и влияет на контраст и глубину резкости. Регулируемая ирисовая полевая диафрагма ограничивает диаметр освещаемой области и снижает паразитную засветку. Слот в конденсоре принимает фазовые и темнопольные слайдеры — переключение между методами занимает несколько секунд без демонтажа конденсора.

Галогенная лампа 12 В/30 Вт с цоколем G4 создаёт свет тёплого спектра, близкий к естественному дневному, что снижает утомляемость глаз. Регулировка яркости адаптирует освещение под плотность препарата, кратность объектива и метод наблюдения. Четыре светофильтра в комплекте изменяют цветовую температуру и контраст изображения.

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса — руки оператора опираются на стол, что снижает тремор и усталость. Механизм блокировки грубой фокусировки фиксирует положение после настройки, предотвращая случайное смещение фокуса при работе с иммерсионным объективом. Регулировка жесткости хода позволяет задать усилие, необходимое для вращения рукояток.

Кому подойдет

MAGUS Bio 230T рассчитан на профессиональные лаборатории, медицинские учреждения, научно-исследовательские центры, промышленный микробиологический и фармацевтический контроль качества, учебные заведения с курсами гистологии, цитологии и микробиологии высокого уровня. Микроскоп требует навыков настройки освещения по Кёлеру, работы с иммерсионным маслом, приготовления тонких препаратов и понимания влияния апертурной диафрагмы на изображение. Тринокулярная насадка с портом для камеры и возможность подключения дополнительных методов контрастирования делают прибор основой для документирования исследований, обучения групп студентов и решения задач, где светлое поле недостаточно.

Что важно знать заранее

Микроскоп работает только с тонкими прозрачными или полупрозрачными препаратами на предметных стёклах — проходящий свет требует, чтобы образец пропускал освещение. Объёмные непрозрачные объекты, толстые срезы, металлические и керамические образцы не наблюдаются в проходящем свете. Рабочее расстояние объективов уменьшается с ростом кратности: у объектива 40x оно составляет 0.775 мм, у объектива 100x — 0.36 мм. На практике это означает, что фронтальная линза объектива находится в непосредственной близости от покровного стекла, а иммерсионное масло заполняет зазор между линзой и препаратом. Неаккуратное обращение приводит к повреждению препарата или линзы — подпружиненная оправа снижает риск, но не исключает его полностью.

Базовый метод наблюдения — светлое поле — эффективен для окрашенных препаратов с естественным или искусственным контрастом. Неокрашенные живые клетки, бактерии без окраски, прозрачные микроорганизмы в светлом поле видны слабо или не видны совсем. Для работы с такими объектами требуется фазово-контрастное устройство или конденсор тёмного поля, которые приобретаются отдельно. Уровень сложности сборки и настройки указан как высокий — для ввода микроскопа в эксплуатацию и настройки освещения по Кёлеру потребуется время и базовые знания оптической микроскопии.

Галогенная лампа имеет ограниченный ресурс (обычно 50–100 часов непрерывной работы) и требует периодической замены. Цоколь G4 — стандартный, лампы доступны. Иммерсионное масло из комплекта расходуется в процессе работы с объективом 100x — после каждого использования масло удаляют с линзы и покровного стекла специальной салфеткой или бумагой, смоченной в растворителе (этанол, ксилол — в зависимости от типа масла). Остатки масла ухудшают изображение и могут повредить оптику.

Комплектация

Штатив — корпус микроскопа со встроенным источником питания, галогенным осветителем, механизмом коаксиальной фокусировки, двухкоординатным предметным столиком, кронштейном конденсора с креплением «ласточкин хвост» и револьвером на пять объективов.

Конденсор Аббе NA 1.25 — центрируемый конденсор с регулировкой по высоте, апертурной и полевой диафрагмами, слотом для фазовых и темнопольных слайдеров.

Тринокулярная визуальная насадка Gemel — насадка с двумя окулярными тубусами для визуального наблюдения и третьим вертикальным тубусом для камеры, вращение на 360°, угол наклона 30°, регулировка межзрачкового расстояния 48–75 мм, диоптрийная коррекция ±5 D на левом тубусе.

Четыре ахроматических объектива с коррекцией на бесконечность — 4x/0.10 (рабочее расстояние 18.89 мм), 10x/0.25 (5.95 мм), 40xs/0.65 (0.775 мм, подпружиненный), 100xs/1.25 масляный иммерсионный (0.36 мм, подпружиненный).

Два окуляра 10x/18 мм — широкопольные окуляры с полем зрения 18 мм и удаленным зрачком 10 мм, два наглазника.

Четыре светофильтра — цветные фильтры для изменения цветовой температуры и контраста.

Переходник C-mount — адаптер для установки цифровой камеры с креплением C-mount в тринокулярный порт.

Флакон иммерсионного масла — масло для работы с объективом 100x.

Сетевой шнур питания, пылезащитный чехол, инструкция и гарантийный талон.

Комплект готов к работе методом светлого поля. Для цифровой фиксации требуется камера с креплением C-mount. Для дополнительных методов контрастирования требуются соответствующие аксессуары. Иммерсионное масло из комплекта расходуется — потребуется пополнение запаса.

Рекомендуемые аксессуары

Фазово-контрастное устройство — фазовый конденсор или набор фазовых слайдеров, набор фазовых объективов с фазовыми кольцами, центрирующий телескоп для настройки. Фазовый контраст преобразует разницу в оптической плотности неокрашенных образцов в разницу яркости, делая видимыми живые клетки, бактерии, простейшие без окрашивания и фиксации.

Конденсор тёмного поля — сухой конденсор с апертурой 0.9 или масляный иммерсионный с апертурой 1.36–1.25, либо слайдер тёмного поля для конденсора Аббе. Тёмное поле освещает образец косым светом — в поле зрения видны только рассеивающие свет структуры на тёмном фоне, что повышает контраст мелких объектов и границ.

Устройство простой поляризации — поляризатор и анализатор для изучения анизотропных структур (кристаллы, волокна, крахмальные зёрна, минералы).

Цифровая камера — камера с креплением C-mount для фото- и видеофиксации, вывода изображения на монитор, измерений в программном обеспечении.

Окуляр 10x/20 мм со шкалой — измерительный окуляр с нанесённой шкалой для морфометрии объектов (требуется калибровка с помощью объект-микрометра).

Окуляры повышенной кратности — 15x, 16x или 20x для увеличения общего увеличения до 1500–2000 крат. Увеличение сверх 1250 крат при максимальной апертуре 1.25 выходит за пределы полезного диапазона — изображение увеличивается, но детализация не растёт.

Дополнительные объективы — 20x/0.40, 60xs/0.80, планахроматы с увеличенным плоским полем зрения.

Калибровочный слайд (объект-микрометр) — эталонная шкала для калибровки измерительных окуляров и камер.

Предметные и покровные стёкла, набор для приготовления препаратов — расходные материалы для пробоподготовки.

Итог

MAGUS Bio 230T — лабораторный микроскоп с инфинити-корригированной ахроматической оптикой, числовой апертурой до 1.25, тринокулярной насадкой для одновременного визуального наблюдения и цифровой фиксации, конденсором Аббе с возможностью настройки освещения по Кёлеру и слотом для быстрой смены методов контрастирования. Базовая конфигурация обеспечивает работу в светлом поле с окрашенными препаратами в диапазоне увеличения 40–1000 крат, модульная архитектура позволяет расширить функционал фазовым контрастом, тёмным полем и поляризацией. Механика рассчитана на длительную работу и точное позиционирование. Прибор требует навыков оптической микроскопии и пробоподготовки, предназначен для профессиональных лабораторий, медицинских и научно-исследовательских учреждений.
