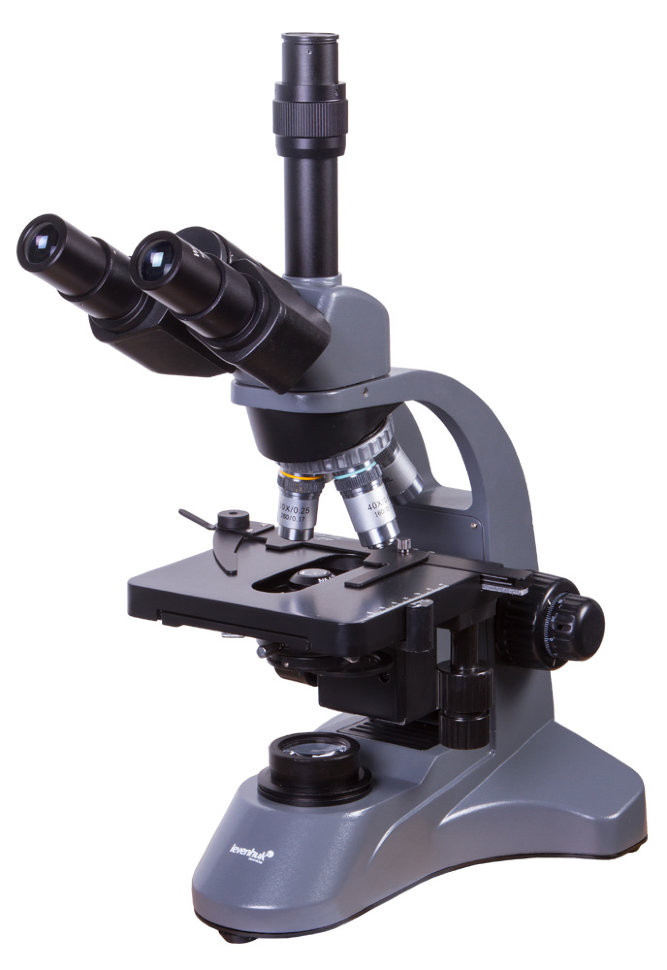

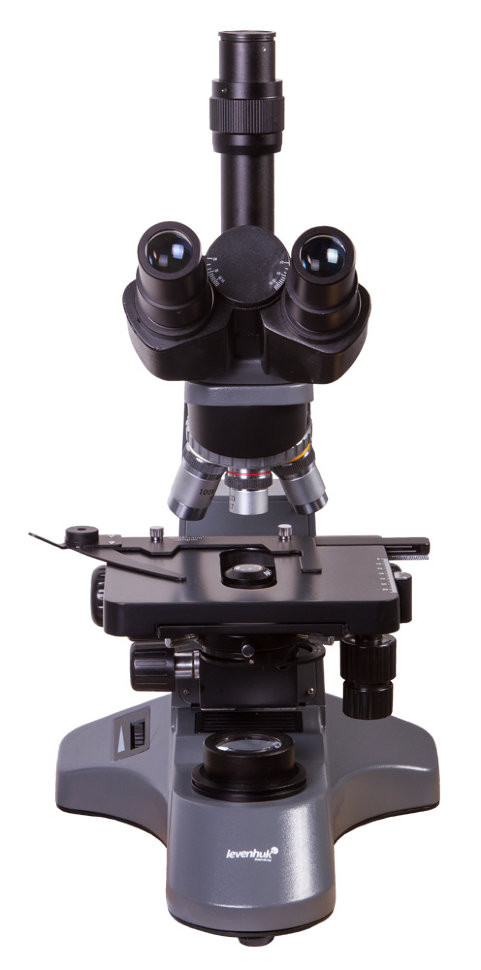

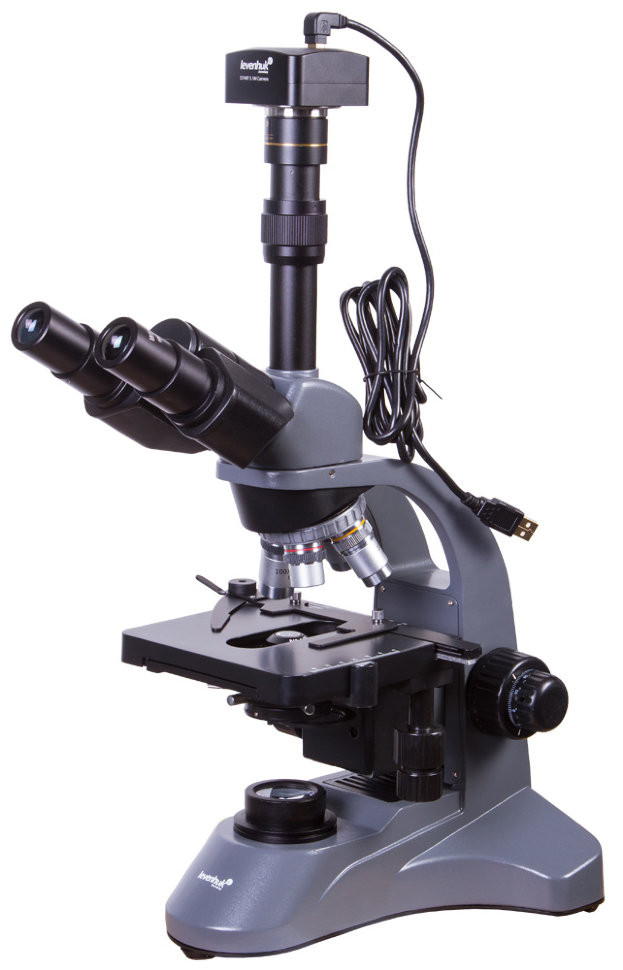

Микроскоп цифровой Levenhuk D740T, 5,1 Мпикс, тринокулярный

Levenhuk D740T — лабораторный микроскоп с встроенной камерой 5,1 Мпикс для одновременного наблюдения и документирования

Levenhuk D740T — биологический тринокулярный микроскоп с цифровой камерой, объединяющий визуальное наблюдение и цифровую фиксацию без переключения. Диапазон увеличения 40–2000× обеспечивается двумя наборами окуляров (10× и 20×) и четырьмя ахроматическими объективами, включая иммерсионный 100×. Конденсор Аббе с числовой апертурой 1,25 и точная фокусировка 0,002 мм рассчитаны на работу с высокими увеличениями и объектами субмикронного масштаа. Встроенная камера 5,1 Мпикс передает изображение на компьютер через USB 2.0 в режиме реального времени.

Что можно увидеть и задокументировать на практике

Метод наблюдения и область применения

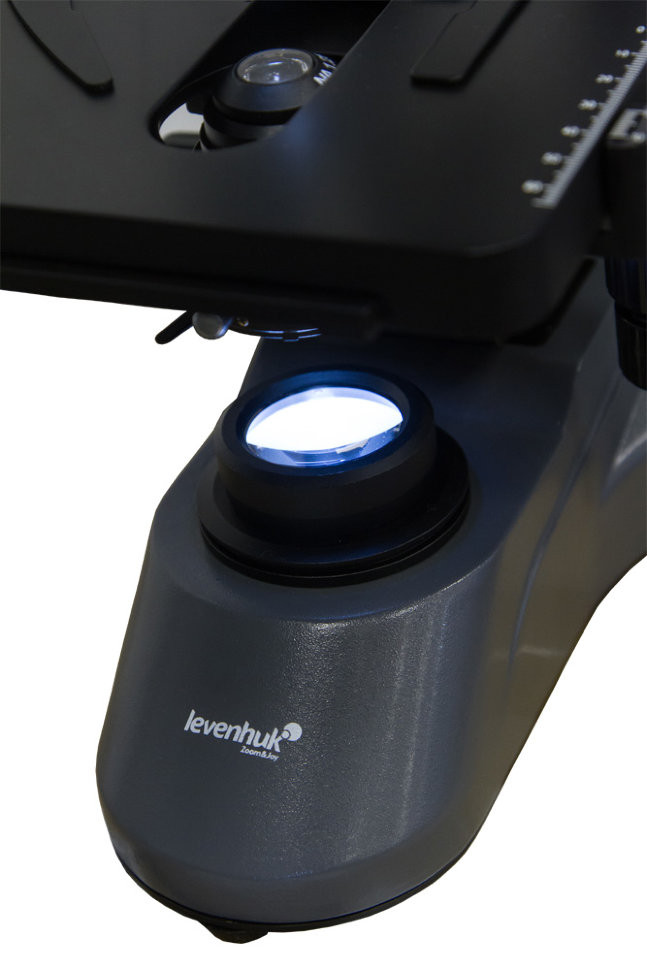

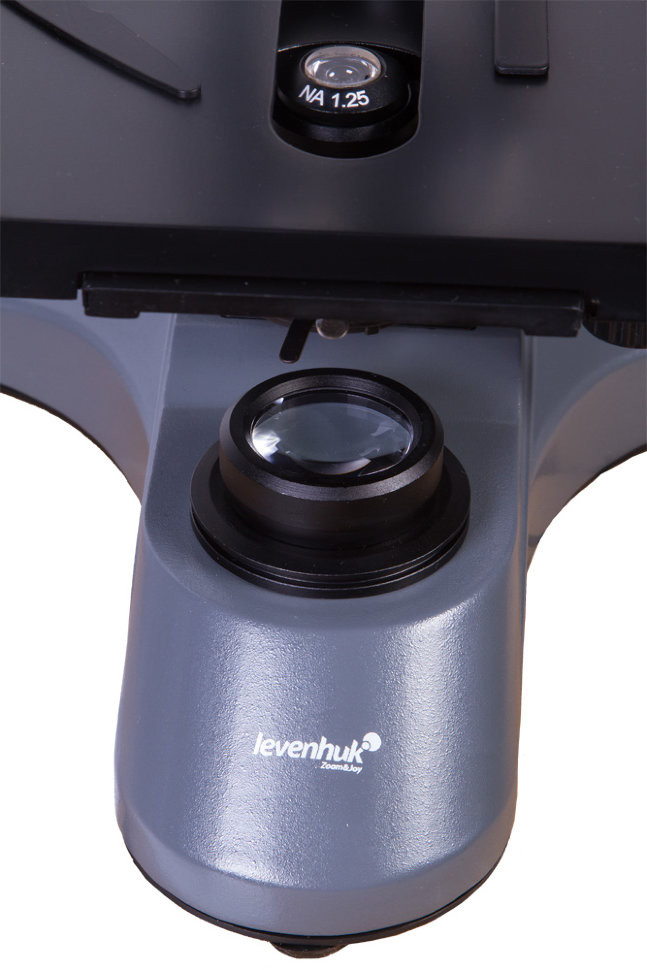

Микроскоп работает в светлом поле при проходящем свете — классический метод для окрашенных и контрастных препаратов. Светодиодная подсветка 3 Вт расположена под столиком, свет проходит через конденсор Аббе и образец, формируя изображение в объективе. Метод подходит для исследования гистологических срезов, мазков крови, бактериологических препаратов, клеточных культур после фиксации и окрашивания. Конденсор с числовой апертурой 1,25 согласован с иммерсионным объективом 100×, что обеспечивает разрешение на уровне 0,2–0,3 мкм при корректной настройке диафрагмы и освещения. Этого достаточно для визуализации бактериальных клеток, внутриклеточных структур, границ клеточных мембран.

Цифровая фиксация без прерывания наблюдения

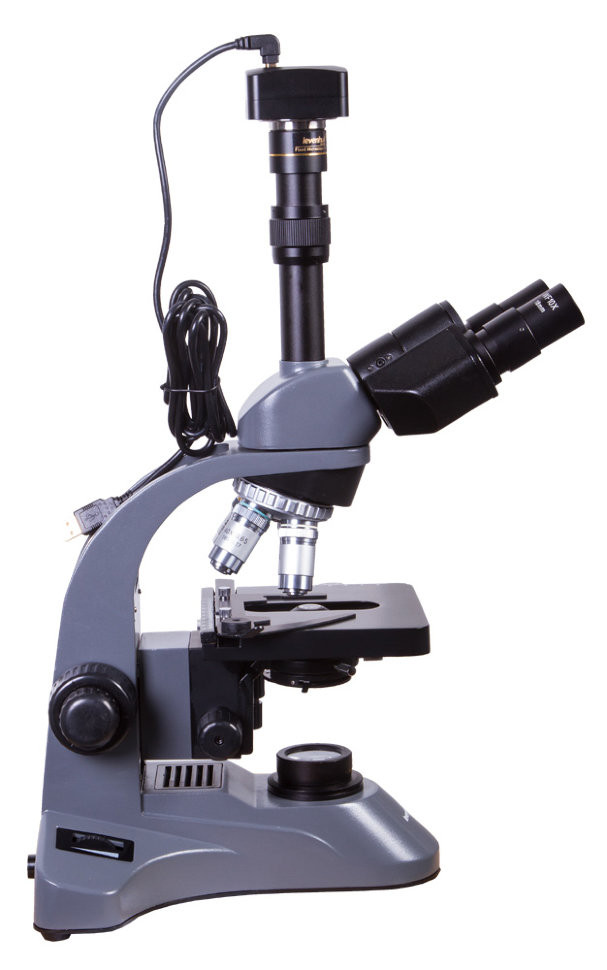

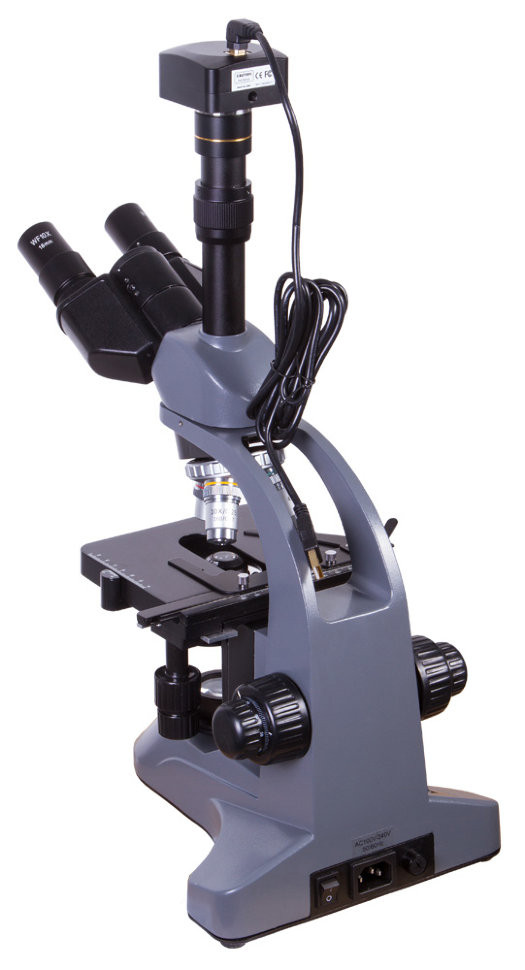

Тринокулярная насадка позволяет устанавливать камеру в отдельную трубку, сохраняя оба окуляра для визуального наблюдения. Камера 5,1 Мпикс с сенсором 1/2,5" и разрешением 2592×1944 пикселя передает изображение на компьютер через USB 2.0. Размер пикселя 2,2×2,2 мкм и спектральный диапазон 380–650 нм обеспечивают передачу мелких деталей в видимом спектре. ПО LevenhukLite позволяет управлять экспозицией и балансом белого вручную или автоматически, сохранять кадры в форматах jpg, bmp, png, записывать видео в wmv, avi, h264, h265. Это удобно для документирования динамических процессов, создания архивов препаратов, подготовки отчетов и презентаций без необходимости снимать камеру для визуального контроля.

Точность позиционирования и повторяемость измерений

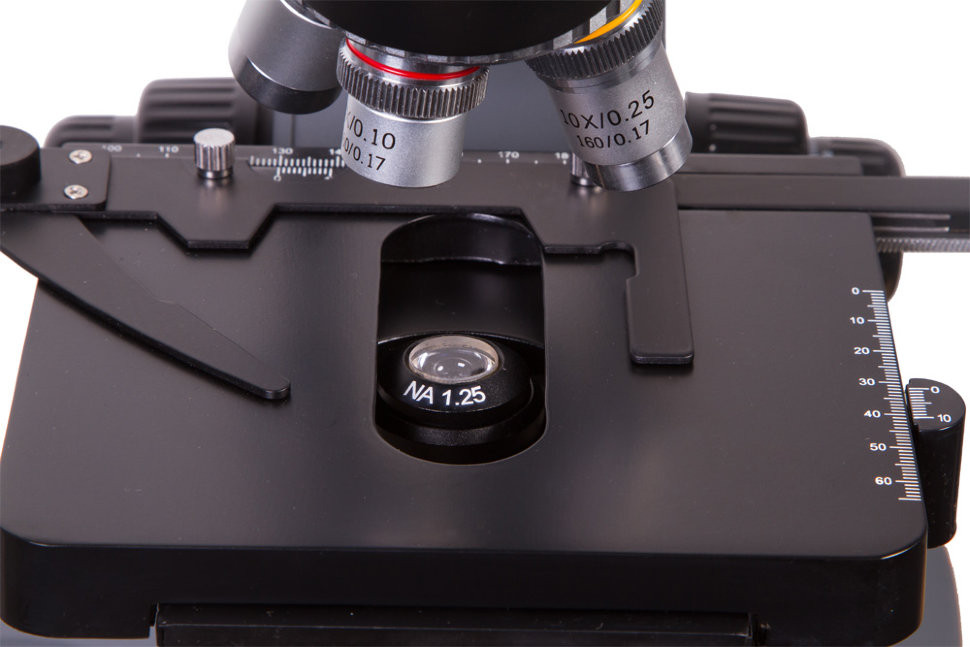

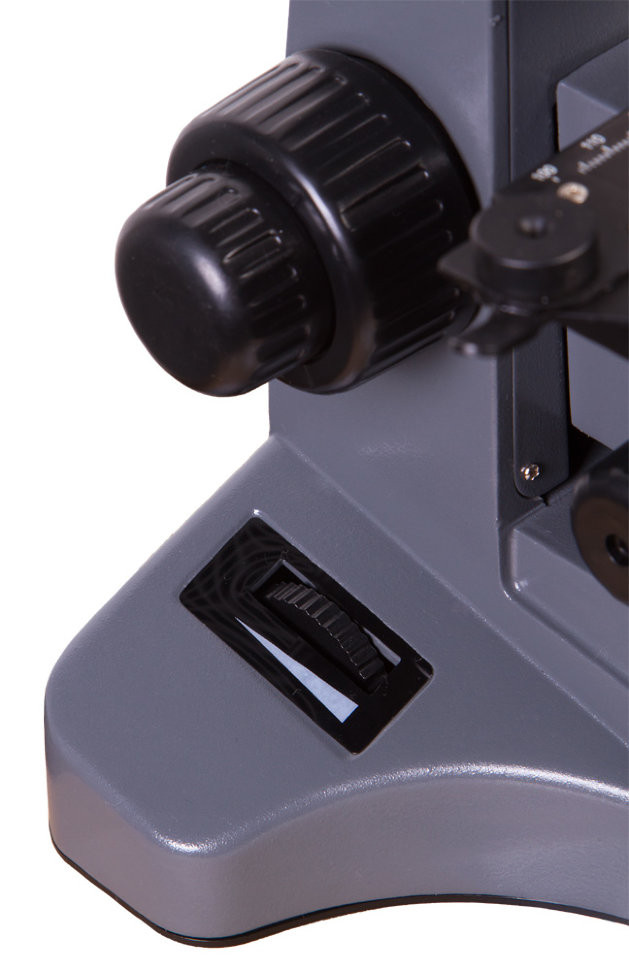

Механический двухслойный столик с препаратоводителем перемещается в диапазоне 75×24 мм, что позволяет методично сканировать образец и возвращаться к заданной области по координатам. Коаксиальная фокусировка разделена на грубую (22 мм хода) и точную (шаг 0,002 мм), что критично при работе с иммерсионным объективом, рабочее расстояние которого составляет доли миллиметра. Три светофильтра (синий, зеленый, желтый) в комплекте дают возможность корректировать цветопередачу под тип окрашивания препарата и спектральную чувствительность камеры.

Конструкция и технологии

Ахроматические объективы 4×, 10×, 40×s и 100×s (масляный иммерсионный) скорректированы на хроматические аберрации в двух длинах волн, что дает достаточную резкость для рутинных лабораторных задач без избыточной стоимости апохроматики. Иммерсионный объектив 100×s работает с маслом (флакон в комплекте), заполняющим пространство между покровным стеклом и фронтальной линзой — это увеличивает числовую апертуру и разрешающую способность, но требует аккуратности в работе и очистки после каждого сеанса.

Два набора парных окуляров — WF10× с полем зрения 18 мм и WFH20× — дают возможность выбирать между обзорностью и увеличением. Окулярные трубки с диаметром 23,2 мм, межзрачковое расстояние регулируется в пределах 54–75 мм, диоптрийная коррекция ±6 D компенсирует индивидуальные особенности зрения оператора.

Тринокулярная насадка поворачивается на 360° вокруг оси, окулярная часть наклонена под 45° — это позволяет подобрать удобное положение для длительной работы и адаптировать микроскоп под разную высоту столов и положение оператора. Металлический корпус обеспечивает жесткость конструкции, важную для стабильности изображения на высоких увеличениях.

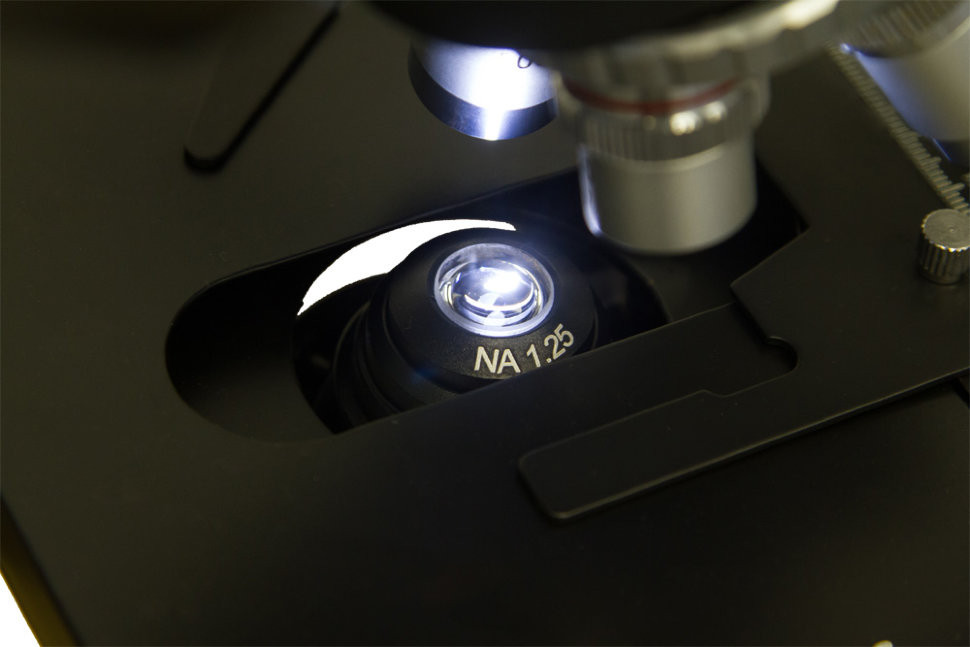

Конденсор Аббе с ирисовой диафрагмой регулирует диаметр светового конуса, что влияет на контраст и глубину резкости. Правильная настройка апертурной диафрагмы под каждый объектив — обязательное условие реализации заявленной разрешающей способности. Регулировка яркости светодиода позволяет адаптировать освещенность под плотность и толщину препарата, избегая засветки или недостаточной подсветки.

Кому подойдет

Микроскоп рассчитан на клинико-диагностические лаборатории, научные и образовательные учреждения, ветеринарные службы, лаборатории контроля качества пищевого и фармацевтического производства. Конструкция и комплектация ориентированы на пользователей с опытом работы в микроскопии, знакомых с методами пробоподготовки, правилами настройки когерентности освещения, техникой масляной иммерсии.

Встроенная камера делает прибор удобным инструментом для задач, требующих документирования: ведение медицинских карт, отчеты по анализам, учебные презентации, публикации, формирование цифровых архивов препаратов. Возможность одновременного визуального контроля и цифровой записи ускоряет рабочий процесс — не нужно переключаться между режимами или докупать отдельную камеру.

Что важно знать заранее

Проходящий свет требует прозрачных или полупрозрачных препаратов толщиной в несколько микрометров, размещенных между предметным и покровным стеклами. Объемные непрозрачные объекты, толстые срезы, неподготовленные образцы наблюдать не удастся — для этого нужен стереомикроскоп или прибор отраженного света.

Максимальное увеличение 2000× (объектив 100×, окуляр 20×) превышает полезное увеличение, определяемое числовой апертурой объектива. При таких кратностях изображение укрупняется без прироста детализации — новые структуры на границе разрешения не проявятся. Рабочий диапазон с сохранением информативности — до 1000–1200×.

Иммерсионный объектив 100×s требует нанесения масла, очистки оптики после работы специальными средствами и аккуратности, чтобы не повредить фронтальную линзу. Рабочее расстояние такого объектива составляет доли миллиметра, ошибка при фокусировке может привести к контакту с препаратом.

Камера питается от компьютера через USB 2.0, микроскоп — от сети 220 В. Совместимость ПО: Windows 8/10/11, Mac OS X, Linux. Требования к системе: процессор от 2,8 ГГц Intel Core 2, минимум 2 ГБ ОЗУ, порт USB 2.0, привод CD-ROM для установки драйверов (либо загрузка с сайта производителя). Разрешение камеры 2592×1944 — достаточное для документирования, но не избыточное для высокоскоростной записи динамических процессов в реальном времени без сжатия.

Комплектация

Тринокулярная насадка — обеспечивает одновременное визуальное наблюдение через два окуляра и подключение камеры в отдельную трубку. Ахроматические объективы 4×, 10×, 40×s, 100×s (масляный) — покрывают диапазон от обзорного до иммерсионного увеличения. Парные окуляры WF10×/18 мм и WFH20× — два набора для выбора кратности и поля зрения. Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой — согласован с иммерсионным объективом. Механический столик с препаратоводителем — координатное перемещение для повторяемости измерений. Светофильтры синий, зеленый, желтый — коррекция спектрального состава освещения. Флакон иммерсионного масла — для работы с объективом 100×s. Цифровая камера 5,1 Мпикс с адаптером, USB-кабелем, ПО и драйверами на диске — готовое решение для цифровой фиксации. Также в комплекте пылезащитный чехол, сетевой адаптер, шестигранный ключ, запасной предохранитель, инструкция и гарантийный талон. Комплект полностью готов к работе после сборки и настройки, докупать обязательно ничего не нужно.

Рекомендуемые аксессуары

Для регулярной работы потребуются предметные и покровные стекла, система фиксации и окрашивания препаратов. При частом использовании иммерсии — дополнительный флакон иммерсионного масла и специальная оптика для очистки объектива (бензол или изопропанол, салфетки из микрофибры). Калибровочная линейка (объект-микрометр) позволит проверить точность измерений в программном обеспечении камеры. Если планируется расширение методов контрастирования, стоит уточнить совместимость с конденсорами темного поля или фазового контраста — стандартный конденсор Аббе можно заменить на специализированный при необходимости.

Итог

Levenhuk D740T — функционально законченное решение для лабораторий и учебных учреждений, где требуется сочетание визуального анализа и цифровой документации. Диапазон увеличения 40–2000×, иммерсионный объектив, конденсор с апертурой 1,25 и точная фокусировка обеспечивают разрешающую способность, достаточную для клеточной и бактериологической диагностики. Встроенная камера 5,1 Мпикс с USB-подключением и тринокулярная насадка позволяют вести наблюдение и запись одновременно, что экономит время и упрощает рабочий процесс. Ахроматическая оптика и метод светлого поля ограничивают применение окрашенными препаратами, но для большинства рутинных задач этого достаточно.
