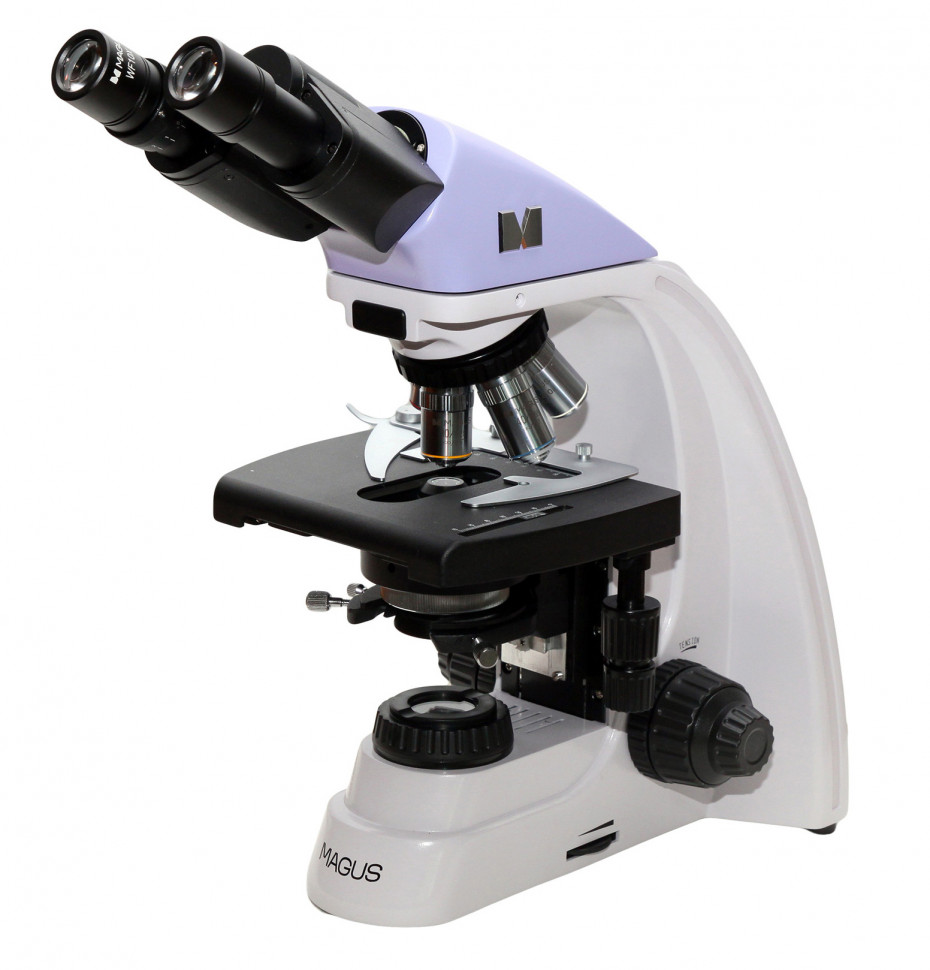

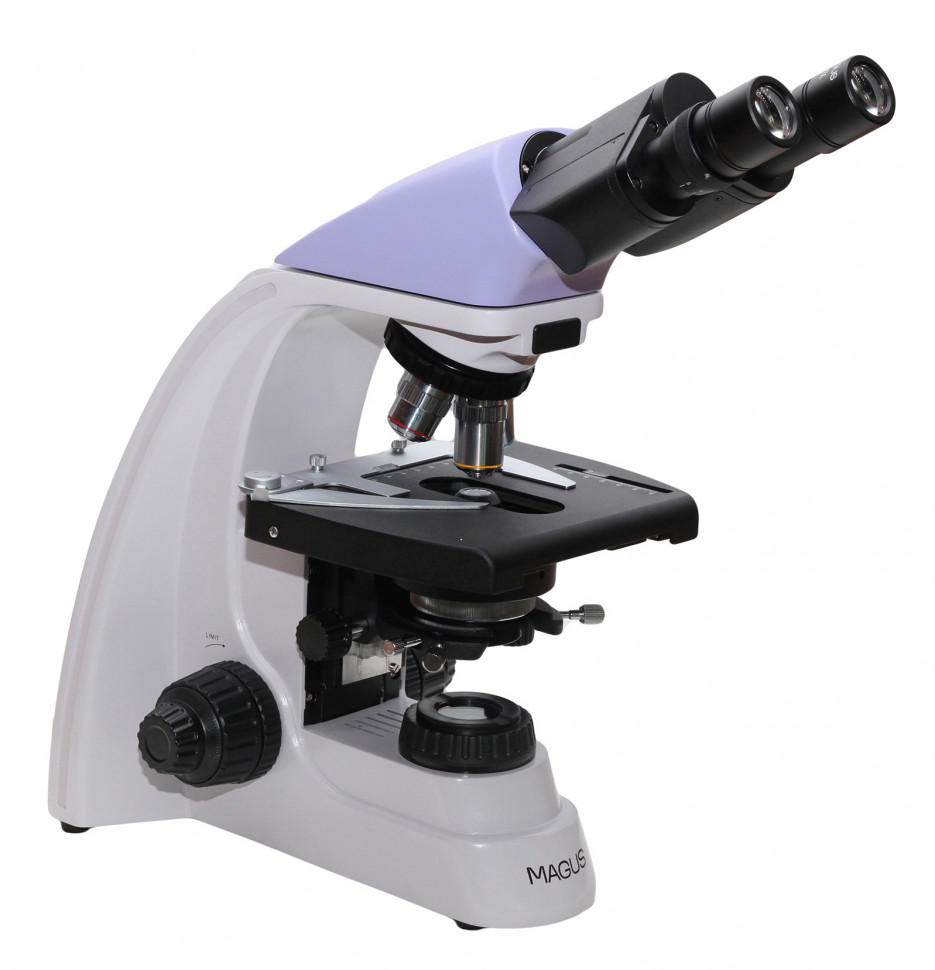

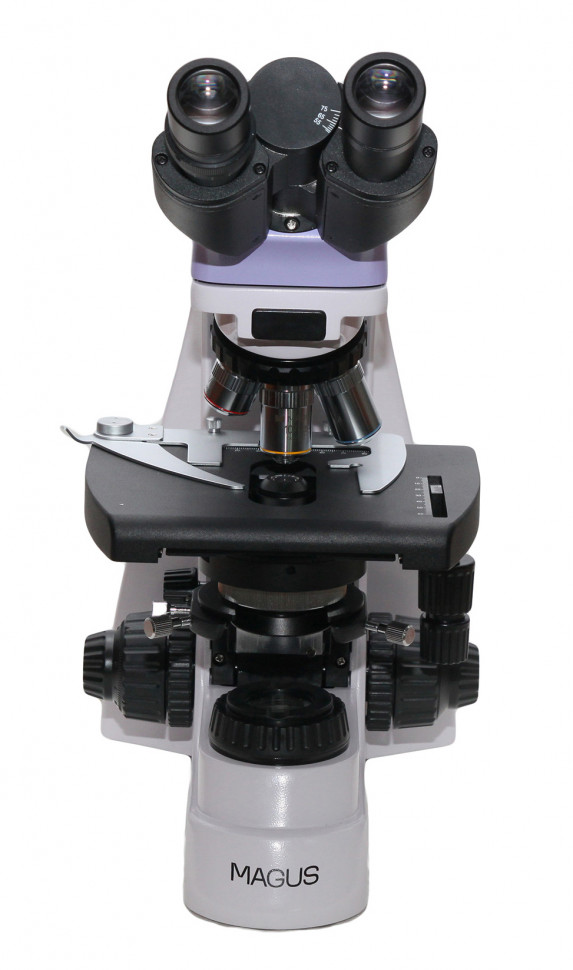

Микроскоп биологический MAGUS Bio 230B

MAGUS Bio 230B — лабораторный микроскоп проходящего света с оптикой, скорректированной на бесконечность

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в светлом поле — классическом методе для изучения окрашенных и естественно контрастных биологических препаратов. Конденсор Аббе с числовой апертурой 1,25 в сочетании с объективами до NA 1,25 обеспечивает разрешение на уровне долей микрометра, что позволяет различать внутриклеточные структуры, бактерии, тонкие волокна тканей. Наличие слота в конденсоре открывает возможность установки слайдеров для темного поля или фазового контраста — это расширяет диапазон задач без замены базовой конструкции прибора. Регулируемая ирисовая полевая диафрагма в сочетании с апертурной диафрагмой конденсора позволяет настроить освещение по методу Кёлера, что критично для получения равномерной засветки поля, высокого контраста и точной цветопередачи при документировании.

Точность и повторяемость

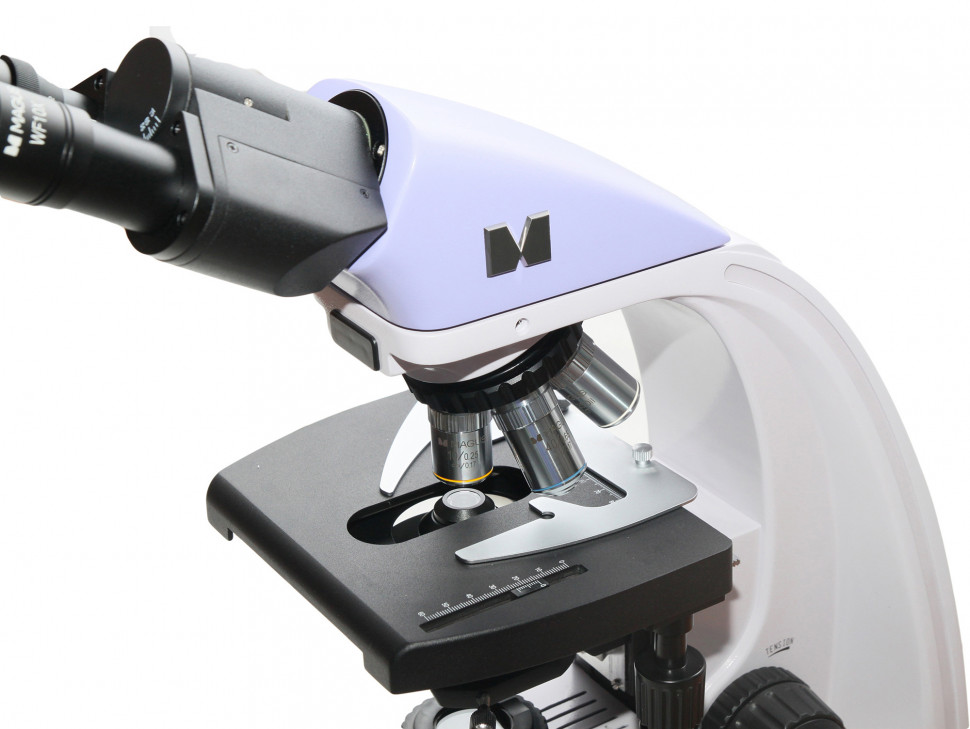

Оптика скорректирована на бесконечность — это означает, что между объективом и окуляром можно встраивать дополнительные модули (призмы, светоделители, фазовые элементы) без искажения изображения и потери фокуса. Коаксиальная фокусировка разделена на грубую (ход 21 мм, шаг 39,8 мм на оборот) и тонкую (шаг 0,002 мм), причём грубая наводка оснащена механизмами блокировки и регулировки жёсткости — это предотвращает самопроизвольное смещение фокуса и повреждение препарата при работе с иммерсионными объективами. Двухкоординатный механический столик без выдвижной рейки перемещает препарат в диапазоне 75×50 мм, препаратоводитель съёмный. Револьверное устройство на пять позиций повёрнуто от наблюдателя, что оставляет рабочее пространство над столиком свободным для манипуляций с препаратом.

Область применения

MAGUS Bio 230B предназначен для рутинной и исследовательской работы в биологических, медицинских, фармацевтических лабораториях, учреждениях ветеринарии, научных центрах. Типичные задачи: гистологический анализ срезов тканей, микробиологические исследования, анализ клеточных культур, паразитология, контроль качества биопрепаратов, учебный процесс в высших учебных заведениях с углублённой программой по морфологии и цитологии. Возможность подключения фазово-контрастного и темнопольного оборудования делает прибор универсальным инструментом для работы как с фиксированными окрашенными, так и с живыми неокрашенными образцами.

Конструкция и технологии

В комплект входят четыре ахроматических объектива, скорректированных на бесконечность: 4× (NA 0,10), 10× (NA 0,25), 40× (NA 0,65, подпружиненный) и 100× (NA 1,25, масляный иммерсионный, подпружиненный). Парфокальная высота 45 мм обеспечивает минимальную перефокусировку при смене объективов. Рабочее расстояние закономерно уменьшается с ростом кратности: от 18,89 мм у объектива 4× до 0,36 мм у иммерсионного 100× — это физическое свойство оптики высокой апертуры. Подпружиненная оправа объективов 40× и 100× защищает линзы и препарат от повреждения при случайном контакте. Пятое гнездо револьвера остаётся свободным для установки опционального объектива — например, 20× или 60×.

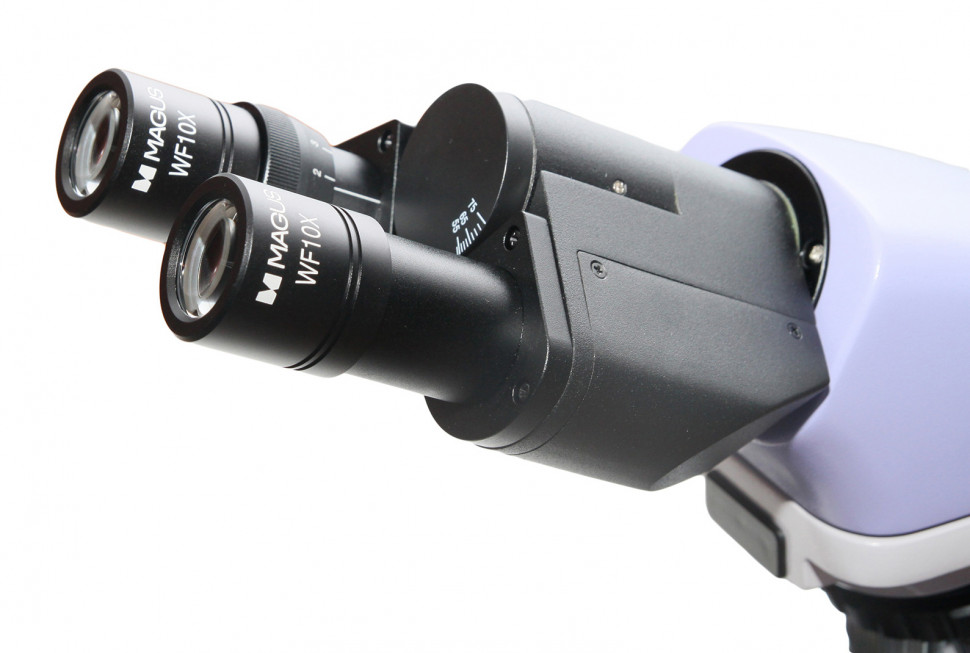

Окуляры 10×/18 мм с удалённым зрачком 10 мм снижают утомляемость глаз при длительной работе и позволяют вести наблюдение в очках. Бинокулярная насадка типа Gemel (Зидентопф) допускает вращение тубусов на 360° для выбора удобного положения относительно рабочего места и роста пользователя, угол наклона тубусов зафиксирован на 30°. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует разницу зрения между глазами.

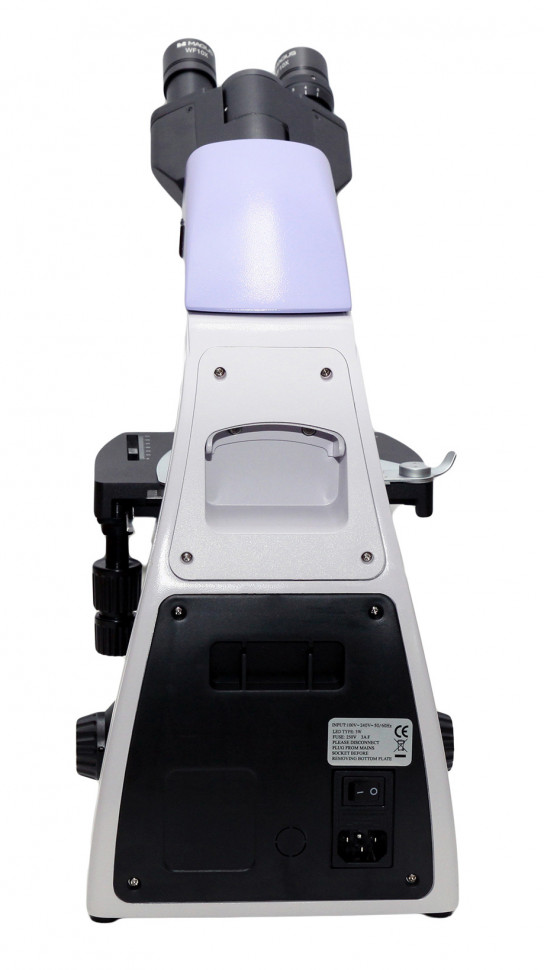

Источник освещения — галогенная лампа 12 В/30 Вт (цоколь G4) с регулировкой яркости, установленная в основании корпуса. Тёплый спектр галогена комфортен для зрения при многочасовой работе, мощности достаточно для работы на всех увеличениях, включая иммерсию. В комплекте четыре светофильтра для коррекции цветовой температуры и контраста. Конденсор Аббе NA 1,25 центрируется и регулируется по высоте, крепится по типу «ласточкин хвост», что упрощает замену конденсора при переходе к другим методам исследования.

Кому подойдет

Микроскоп ориентирован на пользователей с опытом работы в световой микроскопии. Настройка освещения по Кёлеру, центрировка конденсора, работа с иммерсионным объективом требуют понимания оптических принципов и практических навыков. Прибор найдёт применение в лабораториях клиник, НИИ, производственных лабораториях фармацевтической и биотехнологической отраслей, кафедрах морфологии медицинских и биологических вузов. Возможность модернизации методами фазового контраста и тёмного поля делает его инвестицией в долгосрочную перспективу: базовая платформа остаётся неизменной, функциональность наращивается по мере необходимости.

Что важно знать заранее

Микроскоп работает с тонкими прозрачными препаратами на предметных стёклах — метод проходящего света требует, чтобы образец пропускал свет. Для биологических тканей это означает необходимость изготовления срезов толщиной 5–20 мкм (в зависимости от задачи) с последующей окраской или заключением в среду с подходящим показателем преломления. Временные препараты (например, капля культуральной среды с клетками) также допустимы. Непрозрачные объекты и объекты без пробоподготовки этим прибором исследовать невозможно.

Иммерсионный объектив 100× требует нанесения капли масла между фронтальной линзой объектива и покровным стеклом препарата — без масла апертура падает, разрешение теряется. После работы масло необходимо удалить с объектива и препарата специальной салфеткой и очистителем оптики. Рабочее расстояние объектива 100× составляет 0,36 мм — это меньше толщины стандартного покровного стекла, поэтому фокусировка ведётся через стекло, а не над ним.

Общее увеличение с базовыми окулярами 10× составляет от 40× (объектив 4×) до 1000× (объектив 100×). При числовой апертуре 1,25 полезное увеличение достигает предела около 1250×, поэтому увеличение 1000× находится в рабочем диапазоне. Опциональные окуляры 15×, 16× и 20× позволяют получить увеличение до 1500×, 1600× и 2000× соответственно, однако при этом рост картинки не сопровождается пропорциональным ростом детализации — разрешение остаётся ограниченным апертурой объектива.

Прибор не имеет встроенной камеры. Для документирования результатов наблюдений необходимо приобрести цифровую камеру с адаптером C-mount и установить её в окулярный тубус. Диаметр окулярной трубки — 23,2 мм, что соответствует стандарту для профессиональной микроскопии.

Комплектация

Штатив со встроенными системами — включает корпус с источником питания, галогенным осветителем проходящего света, коаксиальным механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером на пять позиций.

Конденсор Аббе NA 1,25 — центрируемый, регулируемый по высоте, с апертурной диафрагмой и слотом для слайдеров.

Бинокулярная визуальная насадка Gemel — с вращением тубусов на 360°, регулировкой межзрачкового расстояния и диоптрийной коррекцией на левом тубусе.

Четыре объектива-ахромата, скорректированных на бесконечность: 4×/0,10; 10×/0,25; 40×s/0,65 (подпружиненный); 100×s/1,25 масляный иммерсионный (подпружиненный).

Два окуляра 10×/18 мм с удалённым зрачком и два наглазника — обеспечивают комфортное бинокулярное наблюдение.

Флакон иммерсионного масла — для работы с объективом 100×.

Четыре светофильтра — для коррекции освещения.

Сетевой шнур, пылезащитный чехол, инструкция и гарантийный талон дополняют комплект. Комплектация достаточна для немедленного начала работы в светлом поле с готовыми препаратами. Для расширения возможностей потребуются опциональные аксессуары.

Рекомендуемые аксессуары

Фазово-контрастное устройство — позволяет наблюдать живые неокрашенные клетки (культуры тканей, микроорганизмы в нативном состоянии) без потери контраста. Требует установки фазового конденсора или набора фазовых слайдеров, соответствующих фазовых объективов и центрирующего телескопа для юстировки.

Конденсор тёмного поля — сухой (NA 0,9) или масляный иммерсионный (NA 1,36–1,25) — применяется для визуализации объектов с низким контрастом, выявления бактерий, спирохет, коллоидных частиц. Альтернатива — слайдер тёмного поля для установки в штатный конденсор Аббе.

Устройство простой поляризации — пара поляризатор-анализатор для изучения анизотропных структур (кристаллов, волокон, крахмальных зёрен, минералов в шлифах).

Дополнительные объективы — ахромат или планахромат 20×/0,40 заполняет увеличительный ряд между 10× и 40×, планахромат 60×s/0,80 обеспечивает промежуточное увеличение с улучшенной планарностью поля.

Окуляр 10×/20 мм со шкалой — для морфометрических измерений в сочетании с калибровочным слайдом.

Цифровая камера с адаптером C-mount — для документирования наблюдений, создания архива изображений, проведения количественного анализа в специализированном ПО.

Итог

MAGUS Bio 230B — лабораторный микроскоп проходящего света профессионального уровня с ахроматической оптикой, скорректированной на бесконечность, и возможностью расширения методов контрастирования. Четыре объектива в диапазоне 4×–100× с числовой апертурой до 1,25, конденсор Аббе с апертурой 1,25, настройка освещения по Кёлеру и точная коаксиальная фокусировка обеспечивают разрешение на субмикронном уровне. Револьвер на пять позиций, слот в конденсоре для слайдеров и инфинити-коррекция оптики позволяют наращивать функциональность прибора по мере развития задач. Эргономика рассчитана на длительную работу: бинокулярная насадка с вращением тубусов на 360°, окуляры с удалённым зрачком, коаксиальное расположение фокусировочных рукояток. Прибор требует навыков микроскопии и правильной подготовки препаратов, но взамен предоставляет инструмент уровня научной и клинической лаборатории с долгосрочным потенциалом модернизации.
