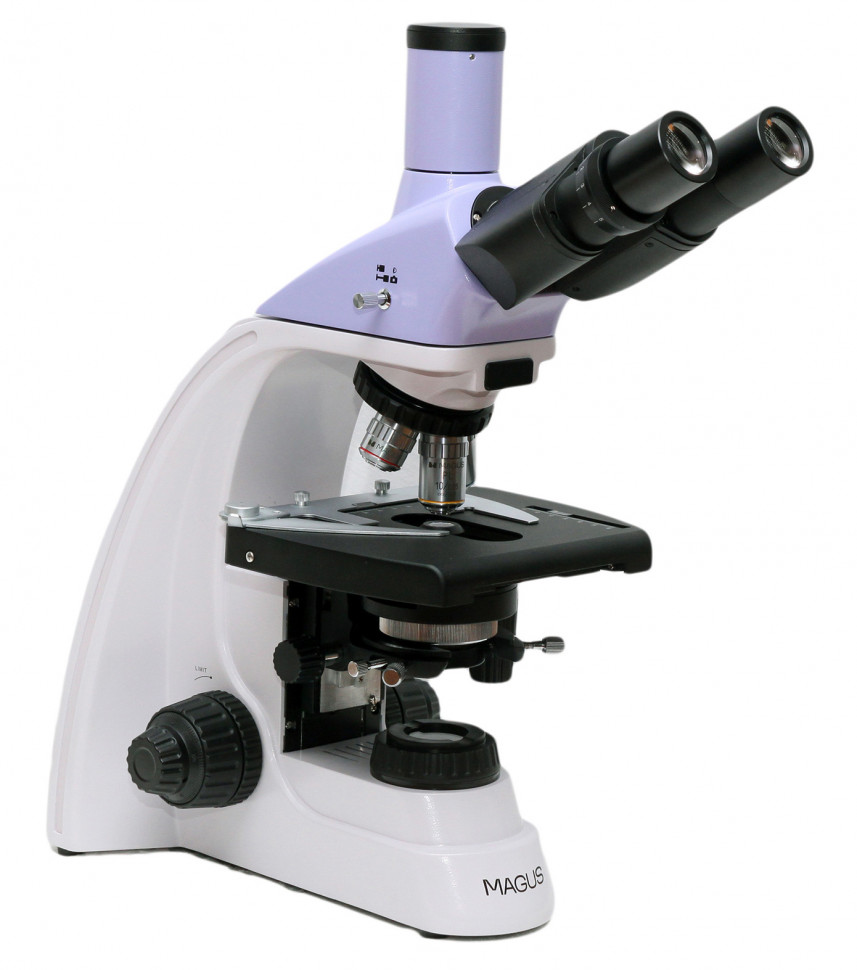

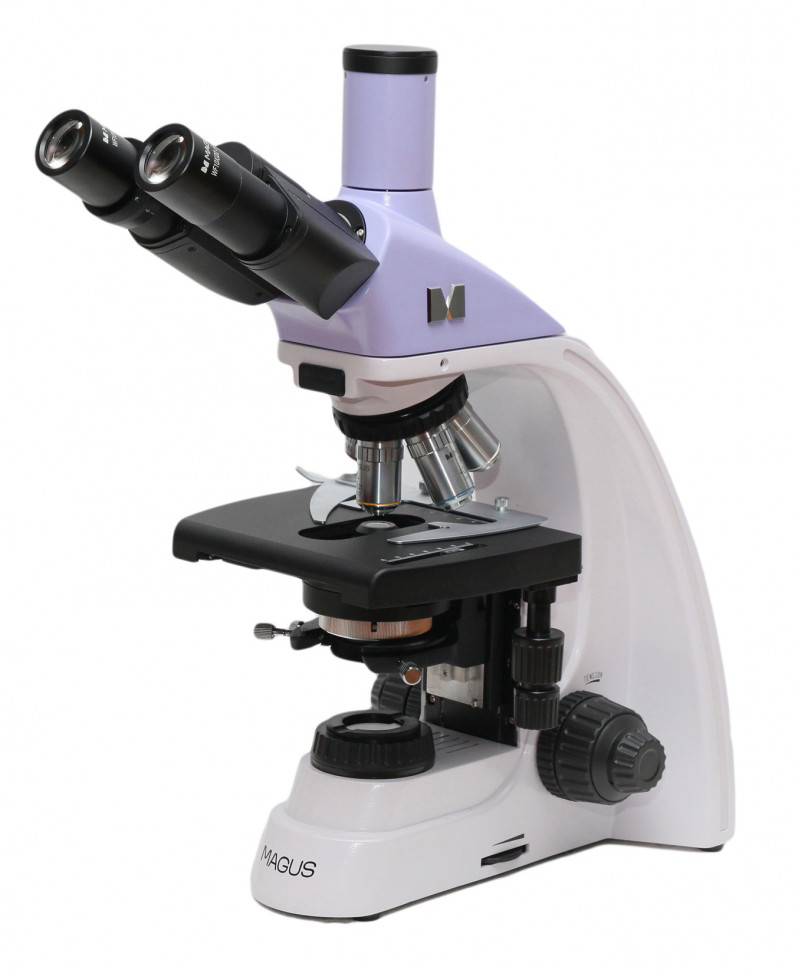

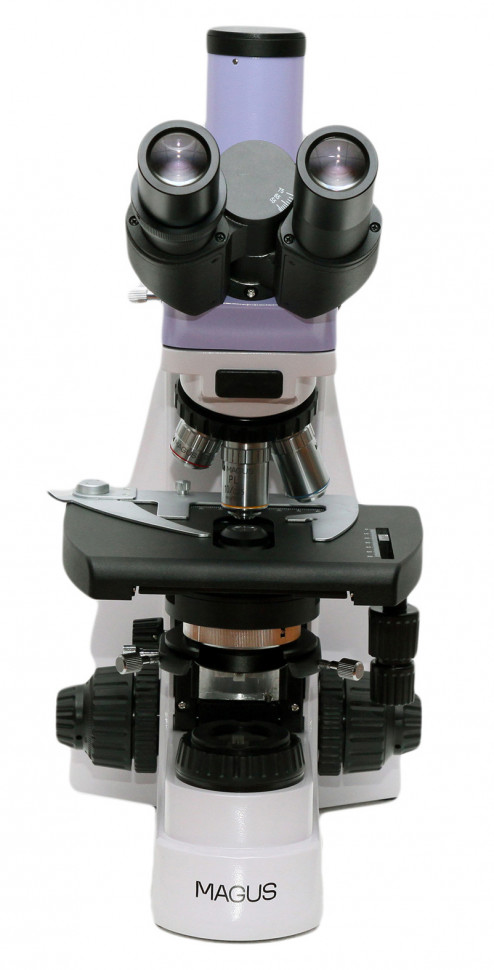

Микроскоп биологический MAGUS Bio 230TL

MAGUS Bio 230TL — лабораторный микроскоп с инфинити-оптикой и расширяемым набором методов контрастирования

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

В базовой конфигурации MAGUS Bio 230TL работает в светлом поле — классическом методе проходящего света для окрашенных препаратов. Конденсор Аббе с числовой апертурой 1,25 и полевой диафрагмой позволяет настроить освещение по методу Кёлера: равномерно осветить поле зрения и получить максимальное разрешение оптической системы. Объектив 100x/1,25 с иммерсией при корректной настройке освещения разрешает структуры порядка 0,27 мкм — достаточно для морфологии бактерий, внутриклеточных включений, тонких деталей гистологических срезов.

Конденсор оснащён слотом для установки слайдеров темного поля и фазового контраста. Это означает, что при наличии соответствующих аксессуаров микроскоп переключается между методами без демонтажа конденсора — достаточно вставить слайдер и сменить объектив на фазовый или темнопольный. Фазовый контраст превращает различия в оптической плотности неокрашенных образцов в видимый контраст, что критично для наблюдения живых клеток, культур тканей, микроорганизмов без фиксации и окрашивания. Темное поле выявляет рассеивающие свет объекты на черном фоне — подходит для визуализации спирохет, жгутиков, коллоидных частиц. Устройство простой поляризации расширяет возможности до анализа анизотропных структур: кристаллов, крахмальных зёрен, коллагеновых волокон, амилоида.

Точность и повторяемость

Координатный механический столик с диапазоном перемещения 75×50 мм позволяет сканировать препарат с точным возвратом к заданной области. Отсутствие выдвижной рейки упрощает установку препарата и снижает вероятность механических повреждений при работе с хрупкими образцами. Грубая фокусировка с регулировкой жесткости хода и блокировкой предотвращает случайное смещение фокальной плоскости при высоких увеличениях, тонкая фокусировка с шагом 0,002 мм обеспечивает прецизионную наводку на резкость при работе с объективами высокой апертуры, где глубина резкости составляет доли микрометра.

Объективы скорректированы на бесконечность — изображение из объектива выходит параллельным пучком и формируется тубусной линзой в насадке. Эта схема позволяет встраивать в оптический путь дополнительные модули (слайдеры фазового контраста, поляризационные элементы, светоделители) без изменения увеличения и качества изображения. Парфокальная высота 45 мм означает, что при смене объективов на револьвере фокусировка сохраняется или требует минимальной подстройки — это экономит время при серийной работе с препаратами.

Область применения

Микроскоп предназначен для лабораторной работы с фиксированными и живыми биологическими образцами: гистологические срезы, мазки крови и костного мозга, микробиологические культуры, цитологические препараты, паразитологические образцы. Тринокулярная насадка с вертикальным портом под C-mount адаптер подготавливает прибор к документированию — при установке камеры доступна фото- и видеофиксация без прерывания визуального наблюдения. Это востребовано в диагностических и научно-исследовательских задачах, где требуется архивирование данных, консультации, публикации.

Конструкция и технологии

Тринокулярная насадка типа Gemel (Зидентопф) выполнена по схеме с вращением окулярных тубусов на 360° вокруг вертикальной оси. Наблюдатель подстраивает высоту окуляров под свой рост, не меняя положение прибора на столе. Угол наклона 30° снижает нагрузку на шейный отдел при длительной работе. Диоптрийная коррекция ±5 D на левом тубусе компенсирует разницу в остроте зрения глаз наблюдателя. Межзрачковое расстояние регулируется в диапазоне 48–75 мм. Вертикальный канал тринокуляра оснащён переходником C-mount — стандартным креплением для микроскопных камер.

Револьверное устройство на 5 позиций установлено «от наблюдателя» — маркировка объективов всегда видна, что исключает ошибки при переключении. В комплекте 4 объектива, пятое гнездо остаётся свободным для установки дополнительного объектива (например, 20x/0,40 или 60x/0,80 планахромата). Все объективы подпружинены, кроме 4x и 10x — защита от повреждения фронтальной линзы и препарата при случайном контакте. Ахроматическая коррекция устраняет хроматическую аберрацию для двух длин волн (обычно сине-зелёной и красной), что достаточно для визуального наблюдения окрашенных препаратов.

Конденсор Аббе закреплён на кронштейне типа «ласточкин хвост» — быстросъёмное соединение для замены на темнопольный или фазово-контрастный конденсор. Регулировка по высоте и центрировка конденсора выполняются винтами — обязательная процедура при настройке освещения по Кёлеру. Апертурная диафрагма в конденсоре управляет числовой апертурой осветительного пучка и, следовательно, контрастом и разрешением изображения. Полевая диафрагма ограничивает освещённую область препарата диаметром наблюдаемого поля — это снижает паразитную засветку и повышает контраст.

Светодиодный осветитель мощностью 3 Вт обеспечивает стабильную цветовую температуру при изменении яркости — в отличие от галогенных ламп, где регулировка тока смещает спектр к красной области. Срок службы светодиода составляет 50 000 часов, что эквивалентно примерно 15 годам при 8-часовом рабочем дне — замена источника света в течение срока службы прибора не потребуется. В комплект входят 4 светофильтра для коррекции спектра под тип препарата или метод наблюдения.

Коаксиальная фокусировка — рукоятки грубой и тонкой наводки расположены соосно по обеим сторонам штатива. Руки наблюдателя лежат на столе, что снижает утомляемость при длительной работе. Механизм блокировки грубой фокусировки фиксирует предметный столик на заданной высоте — это предотвращает случайное смещение при работе с объективами малого рабочего расстояния (0,36 мм для 100x). Регулировка жесткости хода грубой фокусировки адаптирует усилие под предпочтения оператора.

Кому подойдет

MAGUS Bio 230TL ориентирован на профессиональную лабораторную работу. Микроскоп подходит клинико-диагностическим лабораториям, санитарно-эпидемиологическим службам, научно-исследовательским институтам биологического и медицинского профиля, высшим учебным заведениям с серьёзной программой практикума по гистологии, цитологии, микробиологии. Инфинити-оптика, тринокулярная насадка, конденсор высокой апертуры и возможность расширения методов контрастирования делают прибор универсальной рабочей платформой для широкого спектра рутинных и исследовательских задач.

Прибор рассчитан на оператора, владеющего методами световой микроскопии: настройка освещения по Кёлеру, центрировка конденсора, правильное использование апертурной диафрагмы, техника иммерсионного наблюдения — эти навыки критичны для реализации потенциала оптической системы. Характеристика «сложная сборка и настройка» в паспорте означает, что микроскоп не является готовым решением из коробки для неподготовленного пользователя — требуется понимание принципов работы осветительной и наблюдательной систем.

Для задач, где достаточно светлого поля, прибор готов к работе в базовой комплектации. Если планируется работа с живыми клетками, неокрашенными культурами, микроорганизмами в нативных препаратах — потребуется фазово-контрастное устройство. Для специализированных задач (спирохеты, жгутики, коллоидная химия) — конденсор темного поля. Для исследования анизотропных структур — поляризационное устройство. Модульность системы позволяет наращивать функционал по мере расширения задач, не меняя базовую платформу.

Что важно знать заранее

Микроскоп работает только с прозрачными или полупрозрачными образцами в проходящем свете. Для наблюдения требуются тонкие срезы толщиной от единиц до десятков микрометров на предметных стёклах с покровным стеклом. Непрозрачные объекты (шлифы металлов, электронные платы, минералы без прозрачных шлифов) этот прибор не рассматривает — для них нужен микроскоп отражённого света.

Объектив 100x/1,25 требует иммерсионного масла между фронтальной линзой и покровным стеклом препарата — без иммерсии числовая апертура падает, и разрешающая способность снижается примерно вдвое. Иммерсионное масло входит в комплект, но это расходный материал. Рабочее расстояние объектива 100x составляет 0,36 мм — меньше толщины стандартного покровного стекла. Фокусировка выполняется через масляный контакт, риск контакта объектива с препаратом высок, подпружиненная оправа защищает оптику, но требует аккуратности.

Числовая апертура 1,25 объектива 100x обеспечивает разрешение около 0,27 мкм при корректной настройке освещения. Максимальное полезное увеличение для этого объектива — около 1250 крат. При использовании штатных окуляров 10x общее увеличение 1000x находится в пределах полезного диапазона. Опциональные окуляры 15x, 16x, 20x поднимают общее увеличение до 1500–2000 крат, но это превышает полезное увеличение — изображение увеличивается без роста детализации, структуры выглядят крупнее, но не резче.

Методы контрастирования требуют специальных аксессуаров, не входящих в базовую комплектацию. Фазовый контраст — это фазовый конденсор или набор фазовых слайдеров плюс набор фазовых объективов плюс центрирующий телескоп. Темное поле — конденсор темного поля (сухой NA 0,9 или масляный NA 1,36–1,25) либо темнопольный слайдер. Поляризация — поляризатор и анализатор. Цифровая камера также не входит в комплект, но адаптер C-mount для её установки есть.

Настройка освещения по Кёлеру — обязательная процедура для реализации разрешающей способности оптики. Без неё конденсор высокой апертуры и объективы превращаются в недоиспользуемый потенциал. Центрировка конденсора, правильное положение апертурной и полевой диафрагм, фокусировка конденсора на препарат — эти операции не интуитивны и требуют либо предварительного обучения, либо внимательного изучения инструкции.

Комплектация

• Штатив — встроены источник питания, светодиодный осветитель проходящего света, коаксиальный механизм фокусировки, предметный столик, кронштейн конденсора, револьвер объективов
• Конденсор Аббе NA 1,25 — центрируемый, регулируемый по высоте, с регулируемой апертурной диафрагмой, полевой диафрагмой и слотом для слайдеров методов контрастирования
• Тринокулярная насадка Gemel — визуальная часть с вращением окулярных тубусов на 360°, вертикальный порт для камеры, диоптрийная коррекция на левом тубусе
• Объективы ахроматические, скорректированные на бесконечность — 4x/0,10; 10x/0,25; 40xs/0,65 (подпружиненный); 100xs/1,25 масляный иммерсионный (подпружиненный); парфокальная высота 45 мм
• Окуляры 10x/18 мм (2 шт.) — удаленный зрачок 10 мм для комфортного наблюдения
• Наглазники (2 шт.) — защищают от бокового света
• Светофильтры (4 шт.) — коррекция спектра освещения
• Переходник C-mount — для установки цифровой камеры в вертикальный порт насадки
• Флакон иммерсионного масла — для работы с объективом 100x
• Сетевой шнур, пылезащитный чехол, документация

Комплект полностью готов для работы в светлом поле: четыре объектива перекрывают диапазон 40–1000 крат, конденсор настраивается под любой из них, иммерсионное масло для 100x прилагается. Для расширения методов контрастирования потребуются специальные аксессуары. Цифровая камера приобретается отдельно, но адаптер для её крепления входит в комплект.

Рекомендуемые аксессуары

Фазово-контрастное устройство — критично для работы с живыми неокрашенными клетками, культурами тканей, микроорганизмами в нативных препаратах. Состоит из фазового конденсора (или набора фазовых слайдеров), набора фазовых объективов под каждое увеличение и центрирующего телескопа для юстировки.

Конденсор темного поля — сухой (NA 0,9) для работы с объективами до 40x или масляный иммерсионный (NA 1,36–1,25) для объектива 100x. Альтернатива — темнопольный слайдер в конденсор Аббе. Незаменим для визуализации спирохет, бактериальных жгутиков, мелких рассеивающих частиц.

Устройство простой поляризации — поляризатор устанавливается под конденсор, анализатор — в оптический путь над объективом. Для исследования кристаллов мочи, крахмала, коллагена, амилоида, других анизотропных структур.

Цифровая камера — для документирования препаратов, создания архивов изображений, измерений в программном обеспечении. Выбирайте камеру с креплением C-mount и разрешением не ниже 3 Мп для работы с объективами высокой апертуры.

Объектив 20x/0,40 (ахромат или планахромат) — заполняет разрыв между 10x и 40x, востребован при обзорном сканировании препаратов. Объектив 60x/0,80 (планахромат, подпружиненный) — промежуточное увеличение между 40x и 100x для задач, где иммерсия избыточна.

Окуляр 10x/20 мм со шкалой — для линейных измерений в поле зрения совместно с калибровочным слайдом. Калибровочный слайд — для определения цены деления шкалы окуляра на каждом объективе.

Предметные и покровные стёкла, наборы для приготовления препаратов, иммерсионное масло — расходные материалы для текущей работы.

Итог

MAGUS Bio 230TL — лабораторная платформа для морфологических исследований биологических образцов в проходящем свете. Инфинити-корригированная оптика, конденсор высокой апертуры с поддержкой метода Кёлера, тринокулярная насадка и возможность наращивания методов контрастирования закладывают функциональный запас для широкого спектра задач. Прибор рассчитан на профессионального пользователя, владеющего техникой настройки микроскопа и интерпретацией микроскопических изображений. В базовой комплектации готов к работе в светлом поле, расширение до фазового контраста, темного поля или поляризации требует приобретения специальных аксессуаров. Пятилетняя гарантия производителя и светодиодный осветитель со сроком службы 50 000 часов снижают эксплуатационные риски на долгосрочной перспективе.
