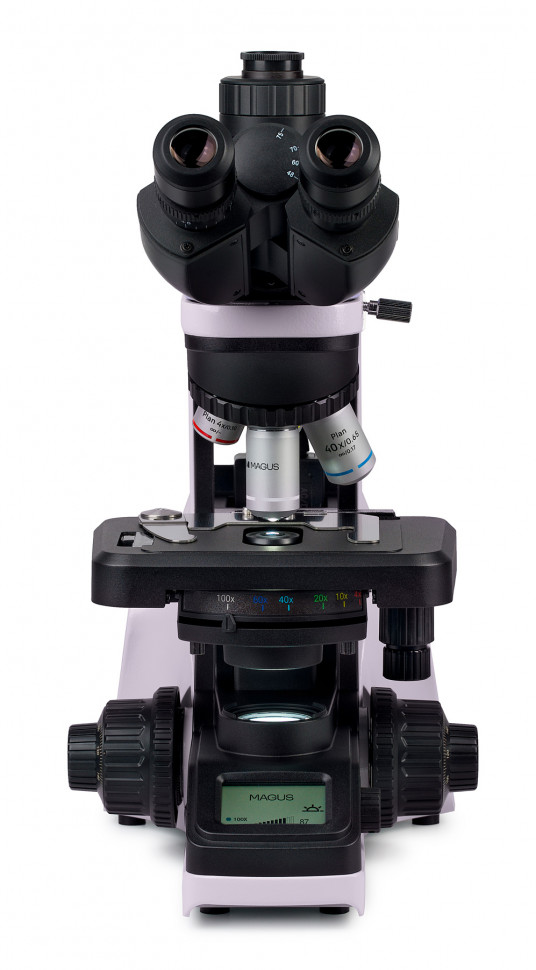

Микроскоп биологический MAGUS Bio 240T

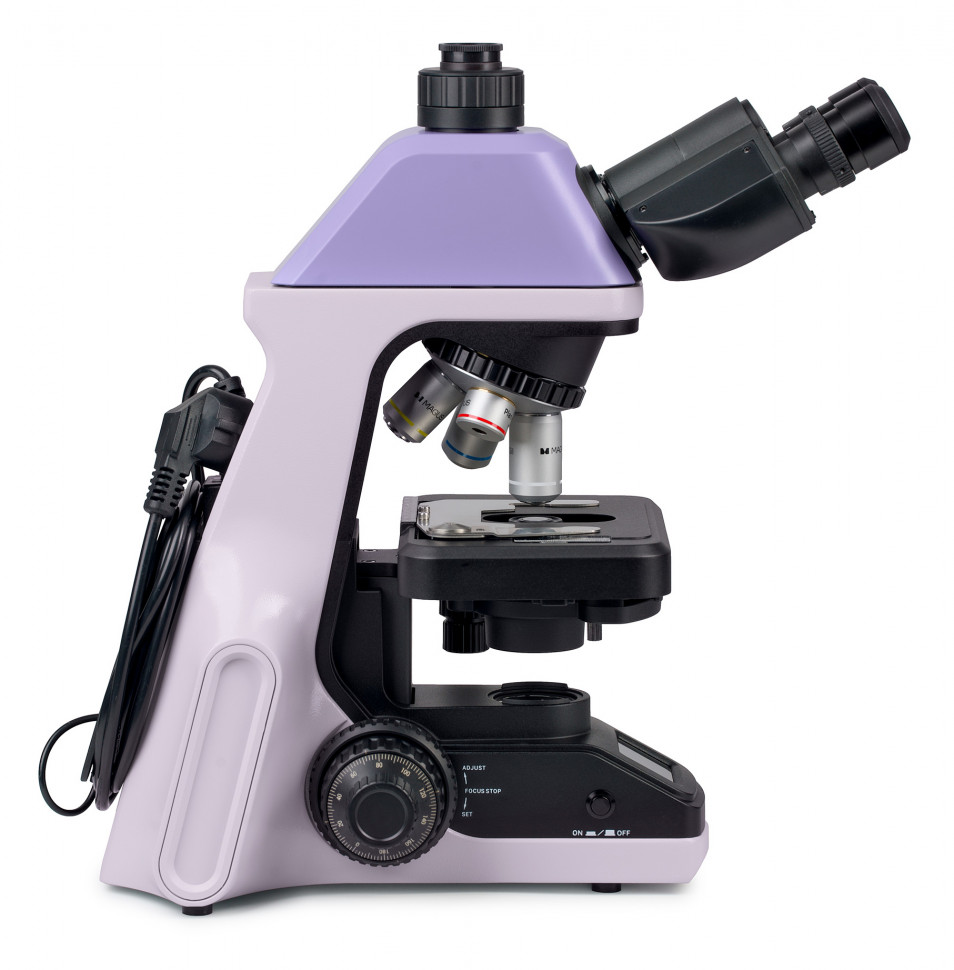

MAGUS Bio 240T — лабораторный биологический микроскоп с кодированным револьвером и автонастройкой освещения

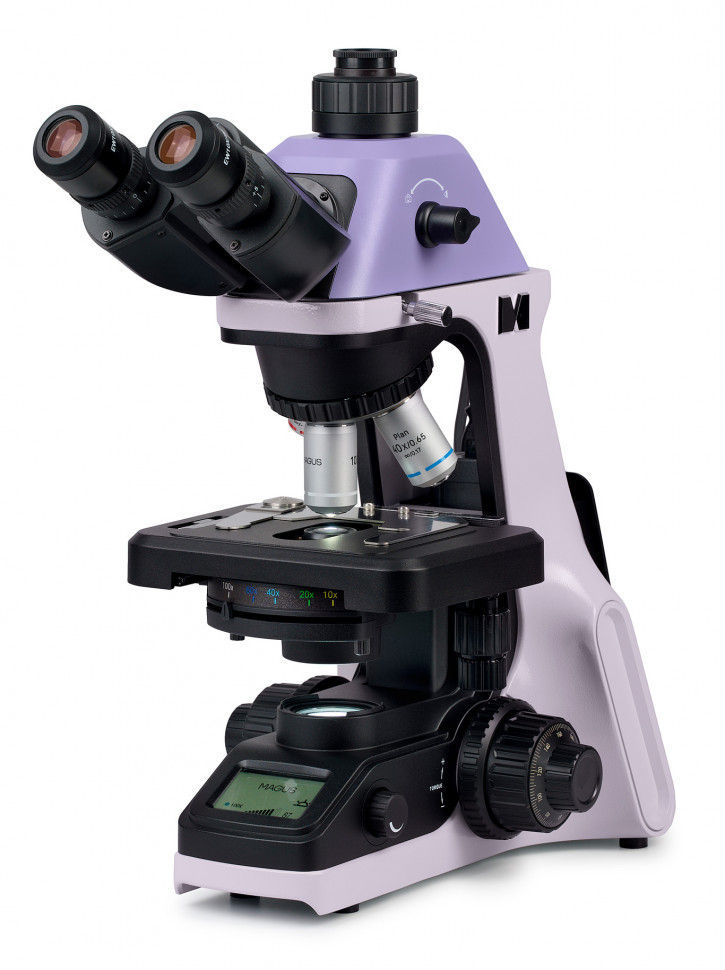

MAGUS Bio 240T — биологический микроскоп проходящего света с автоматической адаптацией параметров освещения при смене объектива. Построен на планахроматической оптике с коррекцией на бесконечность, оснащён тринокулярной насадкой Зидентопф и высокоапертурным конденсором Аббе NA 1,25. Диапазон увеличения 40–1000× обеспечивают четыре объектива в комплекте, включая иммерсионный 100×. Кодированный револьвер запоминает настройки яркости для каждого объектива, ЖК-дисплей отображает текущие параметры работы. Модель ориентирована на лабораторные и медицинские задачи, где важна точность, повторяемость результатов и возможность документирования через цифровую камеру.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в светлом поле при проходящем освещении — классическом методе биологической микроскопии. Свет проходит через тонкий прозрачный препарат на предметном стекле снизу вверх; структуры образца с разной оптической плотностью по-разному поглощают и рассеивают свет, создавая контрастное изображение. Диапазон увеличения 40–1000× позволяет рассматривать окрашенные гистологические срезы тканей, мазки крови, бактериальные культуры, клеточные структуры. Иммерсионный объектив 100×/1,25 с числовой апертурой 1,25 обеспечивает разрешение на уровне субмикронных структур — достаточно для визуализации ядер, органелл, бактерий. Конденсор Аббе с той же апертурой 1,25 полностью реализует возможности объектива: весь диапазон увеличения остаётся в зоне полезного, без перехода в пустое увеличение.

Точность и повторяемость

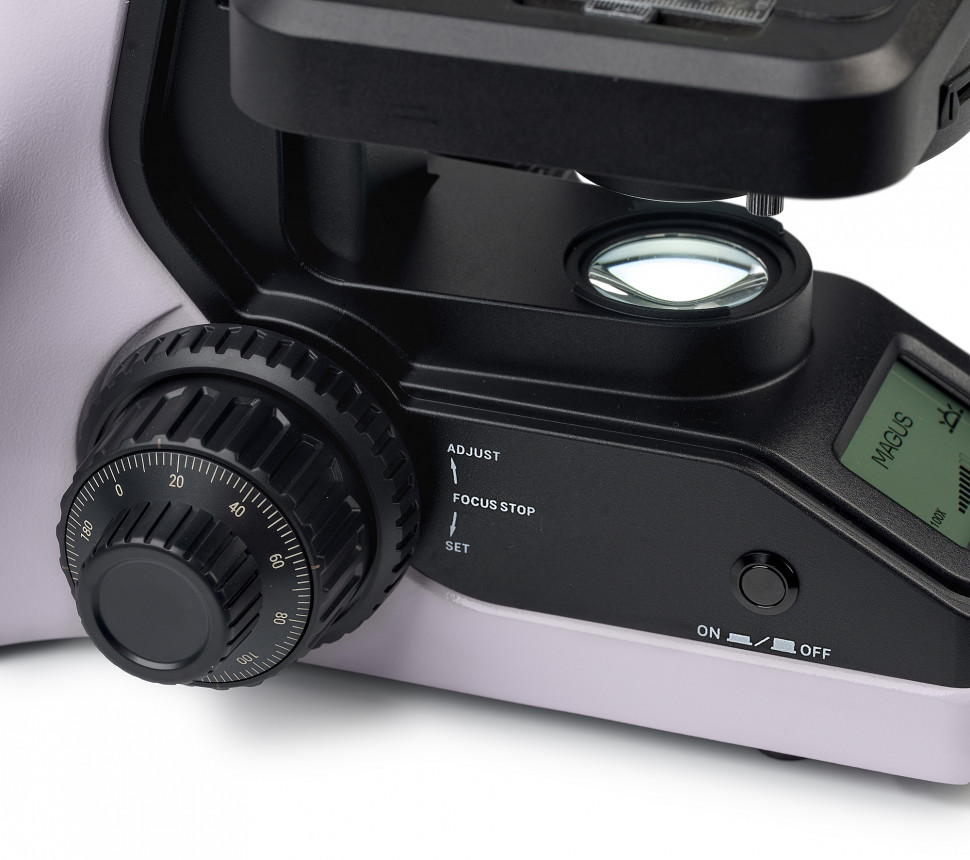

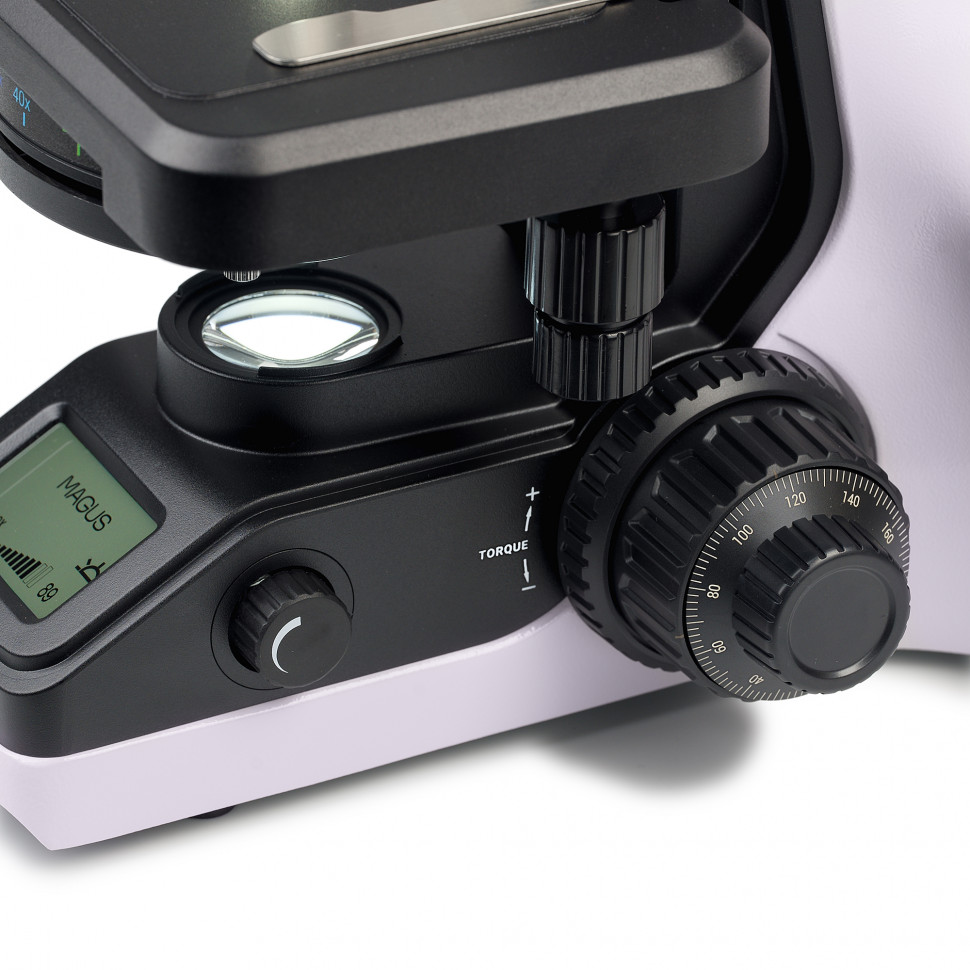

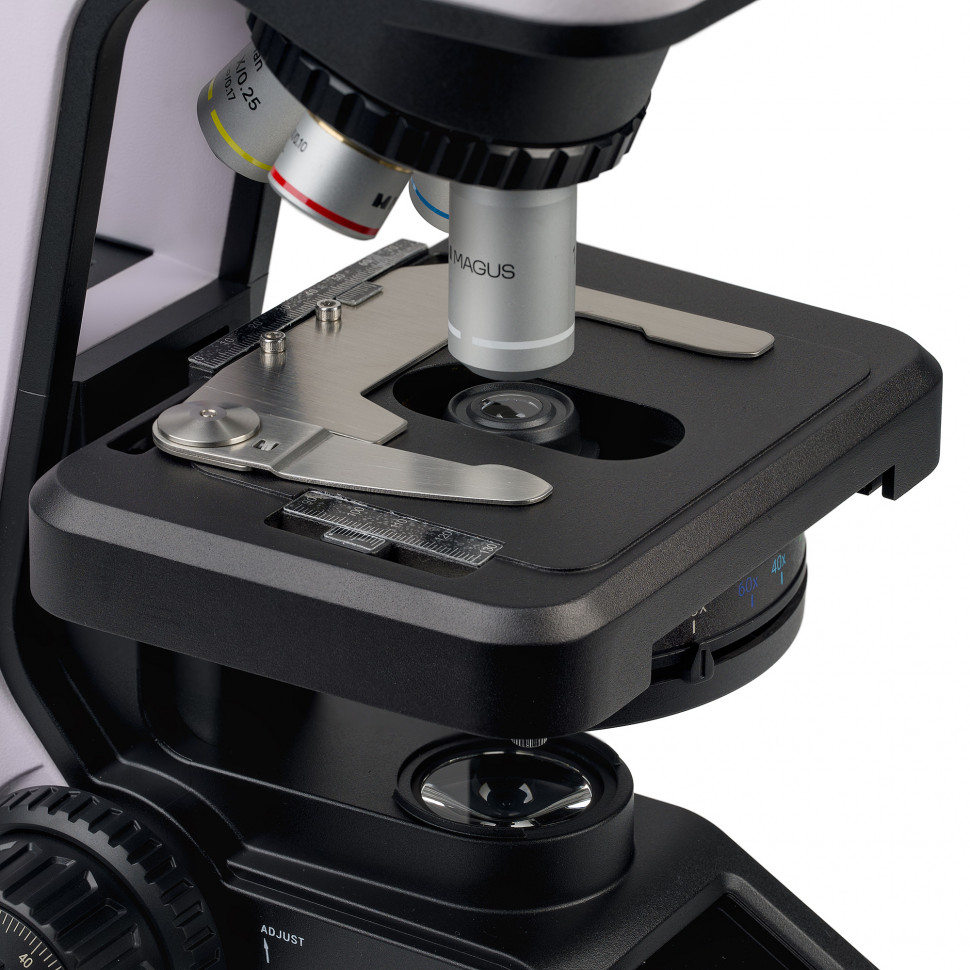

Двухкоординатный механический столик с диапазоном перемещения 74×30 мм позволяет точно позиционировать препарат и возвращаться к выбранной области для повторного исследования или документирования. Система коаксиальной фокусировки разделена на грубую (шаг 37,7 мм за оборот, ход 17 мм) и тонкую (шаг 0,2 мм за оборот, минимальное смещение 0,002 мм). Тонкая фокусировка с точностью 2 мкм критична при работе на увеличении 400× и выше, где глубина резкости измеряется единицами микрометров. Механизм блокировки грубой фокусировки фиксирует положение после выбора объектива, регулировка жёсткости хода адаптирует усилие под предпочтения оператора. Инфинити-корригированная оптика сохраняет парфокальность: при смене объектива изображение остаётся в фокусе или требует минимальной подстройки, что ускоряет работу и снижает риск повреждения препарата.

Область применения

Микроскоп предназначен для клинико-диагностических и исследовательских лабораторий, медицинских учреждений, профильных кафедр высших учебных заведений. Подходит для рутинной диагностики в гематологии, цитологии, гистопатологии, микробиологии, для контроля качества биопрепаратов, для морфологических исследований в биологии и биотехнологии. Тринокулярная насадка с вертикальным портом и адаптер C-mount 0,55× в комплекте позволяют подключить цифровую камеру для документирования, архивирования и совместного анализа изображений без прерывания визуального наблюдения.

Конструкция и технологии

Планахроматические объективы с коррекцией на бесконечность обеспечивают плоское поле зрения по всей площади и возможность встраивания дополнительных оптических модулей (например, флуоресцентных кубов или поляризационных насадок) в бесконечное пространство между объективом и тубусной линзой без внесения аберраций. Все четыре объектива в комплекте имеют парфокальную высоту 45 мм, два старших — подпружинены для защиты фронтальной линзы и препарата при случайном касании.

Кодированный револьвер запоминает настройки яркости и, при необходимости, других параметров освещения для каждого из четырёх положений. При повороте револьвера микропроцессор автоматически восстанавливает сохранённые значения для выбранного объектива. Это исключает резкие перепады освещённости поля зрения при переходе, например, с объектива 10× на 100× и обратно, снижает нагрузку на зрение оператора и экономит время на ручную регулировку при частой смене увеличения. Револьвер развёрнут в сторону от оператора, оставляя свободное пространство над столиком для работы с препаратом.

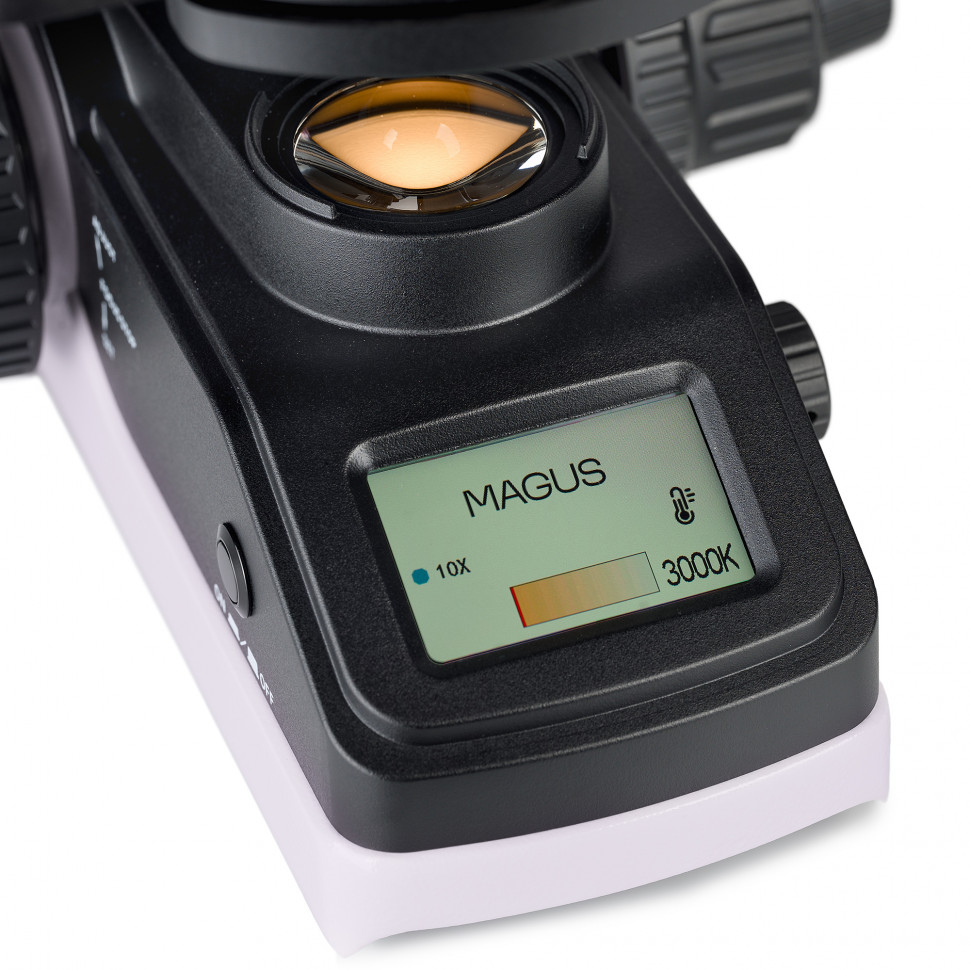

Светодиодный источник 3 Вт с регулировкой цветовой температуры в диапазоне 3000–7000 К позволяет адаптировать спектр освещения под тип препарата и окраски. Тёплый свет (3000 К) снижает утомляемость при длительной работе, нейтральный и холодный (до 7000 К) улучшает цветопередачу при работе с полихромными окрасками, например по Романовскому–Гимзе. Заявленный ресурс светодиода 50 000 часов эквивалентен более чем 10 годам эксплуатации в режиме 8-часового рабочего дня без замены источника света.

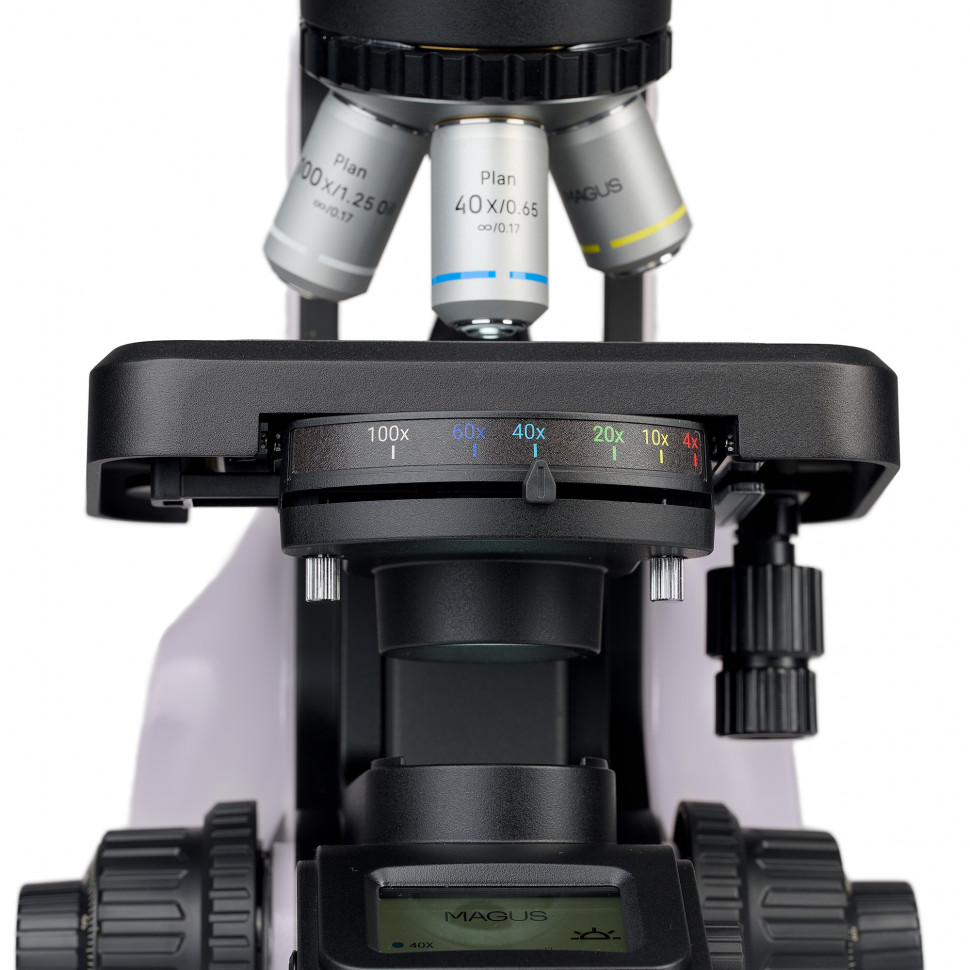

Конденсор Аббе с числовой апертурой 1,25 закреплён и отцентрирован по оптической оси, что исключает случайное смещение — важное для стабильности освещения в условиях интенсивного использования. На корпусе конденсора нанесена цветовая маркировка увеличения объективов, рукоятка ирисовой диафрагмы устанавливается на соответствующую метку для оптимального согласования апертуры конденсора с апертурой объектива. Правильная настройка диафрагмы обеспечивает контрастное изображение без потери разрешения.

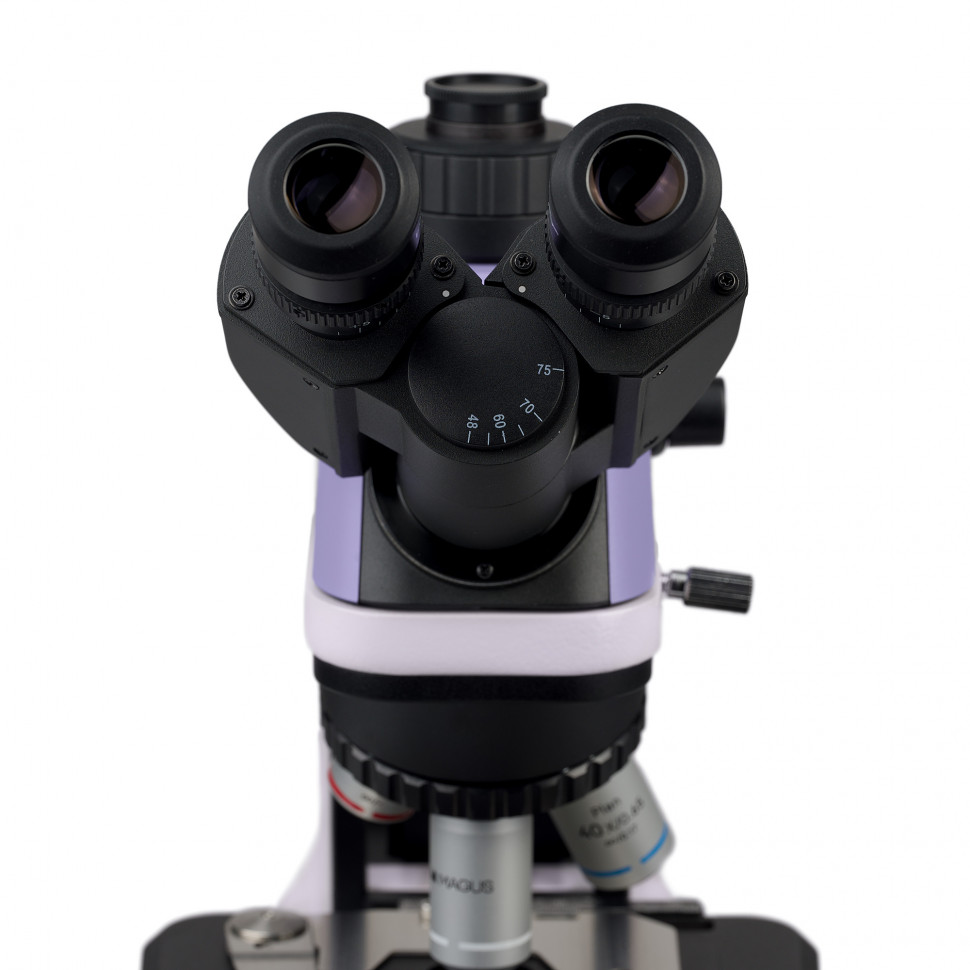

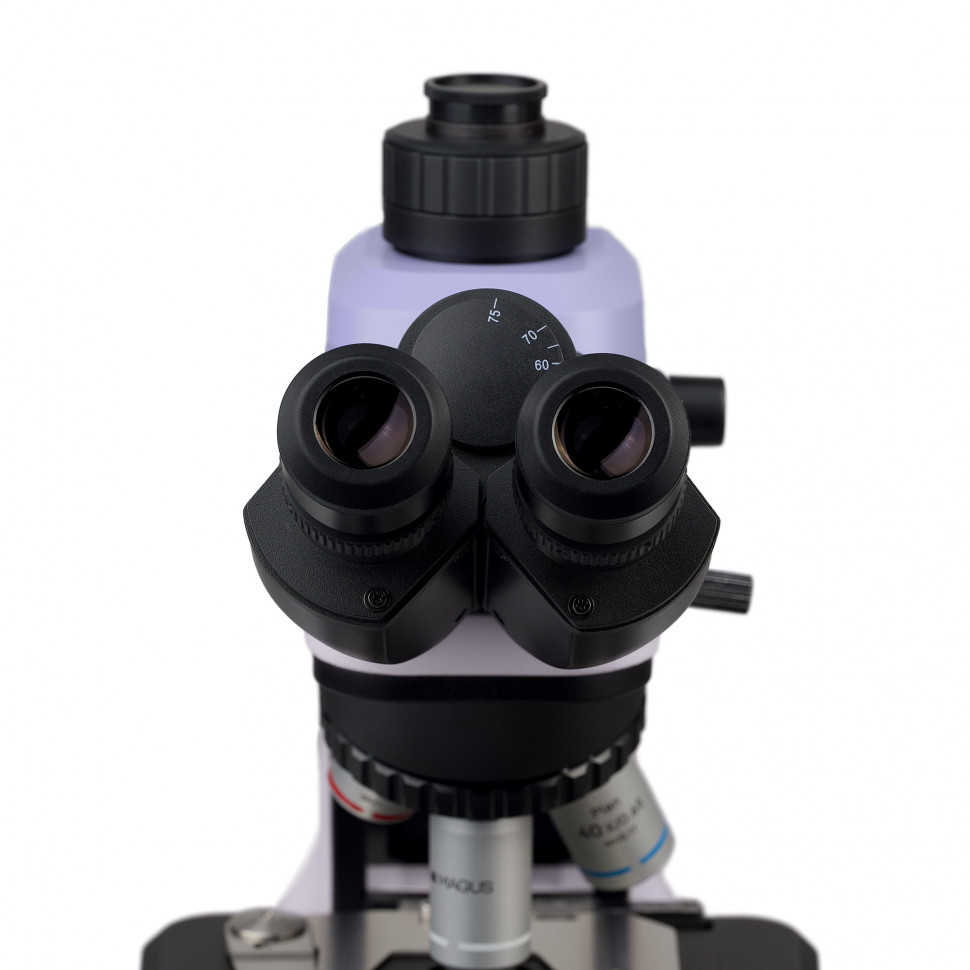

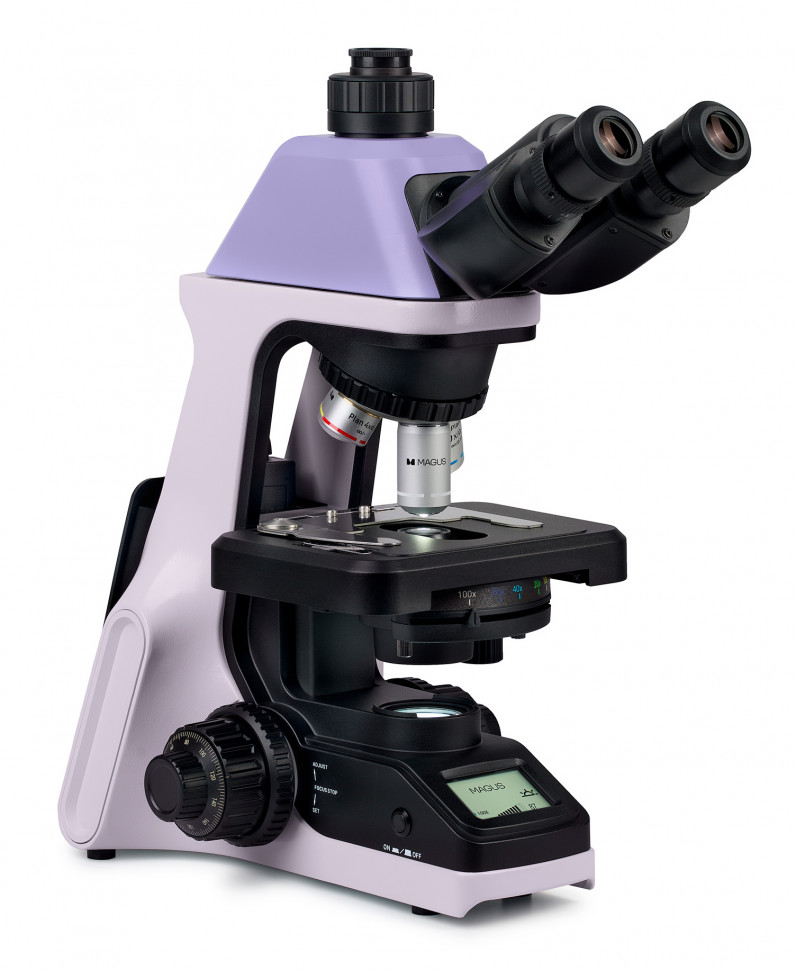

Тринокулярная насадка Зидентопф с вращением на 360° позволяет адаптировать положение окулярных тубусов под рост оператора и высоту рабочего места. Угол наклона 30° снижает нагрузку на шейный отдел при длительной работе. Межзрачковое расстояние регулируется в диапазоне 47–75 мм, диоптрийная коррекция ±5 D на обоих тубусах компенсирует индивидуальные особенности зрения. Окуляры 10×/20 мм с удлинённым выносом зрачка и резиновыми наглазниками обеспечивают комфортную работу в очках. Световой поток переключается между визуальным наблюдением (100% в окуляры) и документированием (100% в камеру) без промежуточных значений, что важно для точной настройки при каждом режиме.

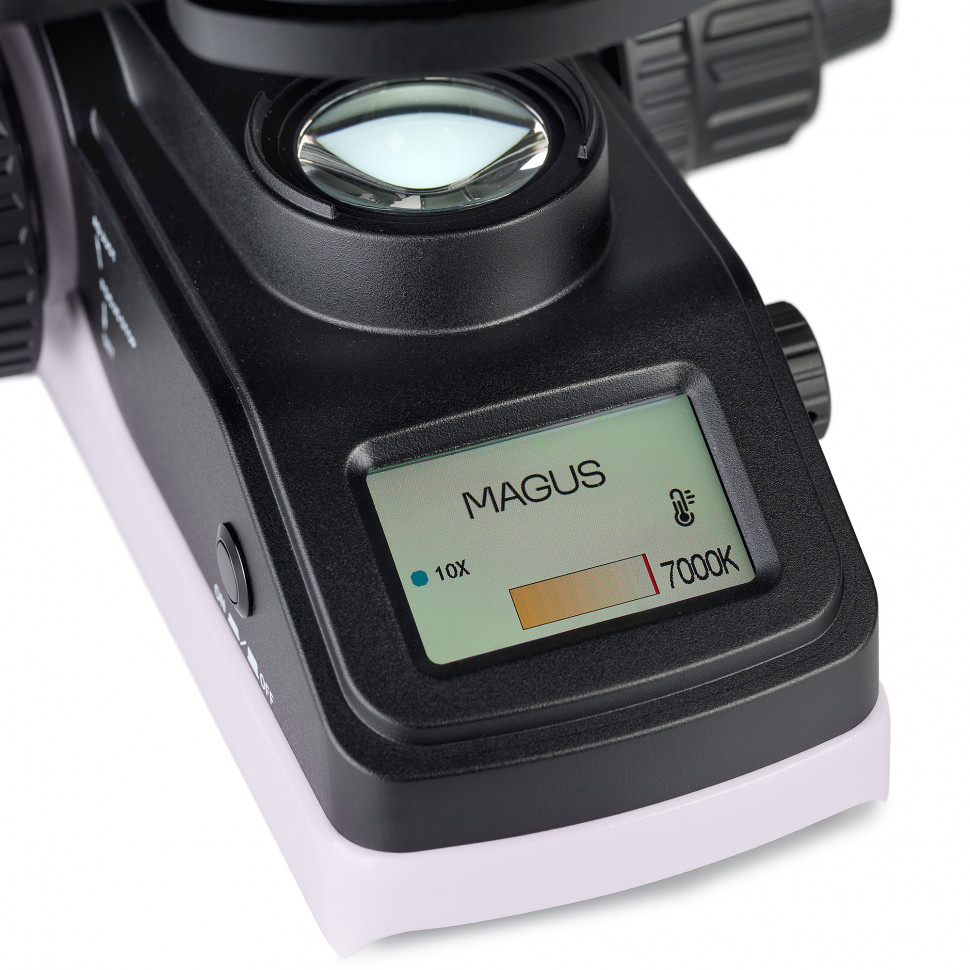

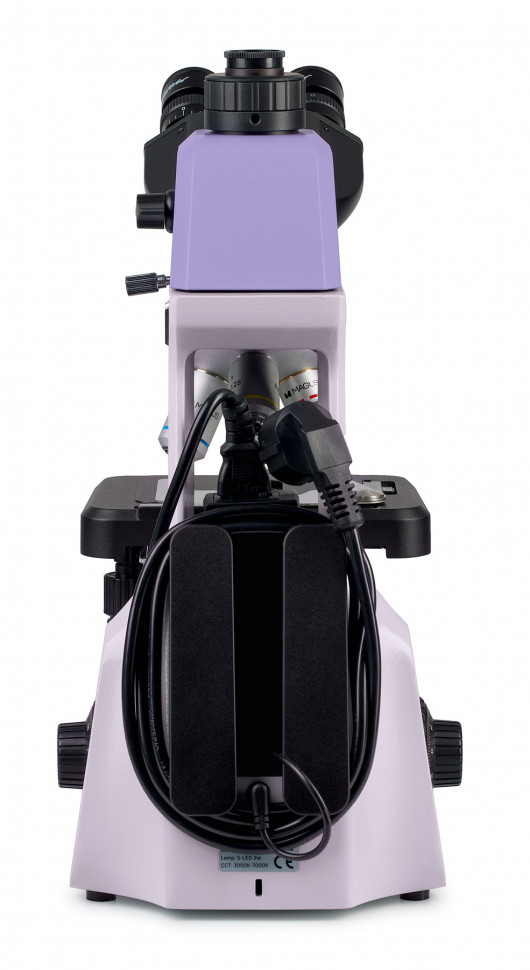

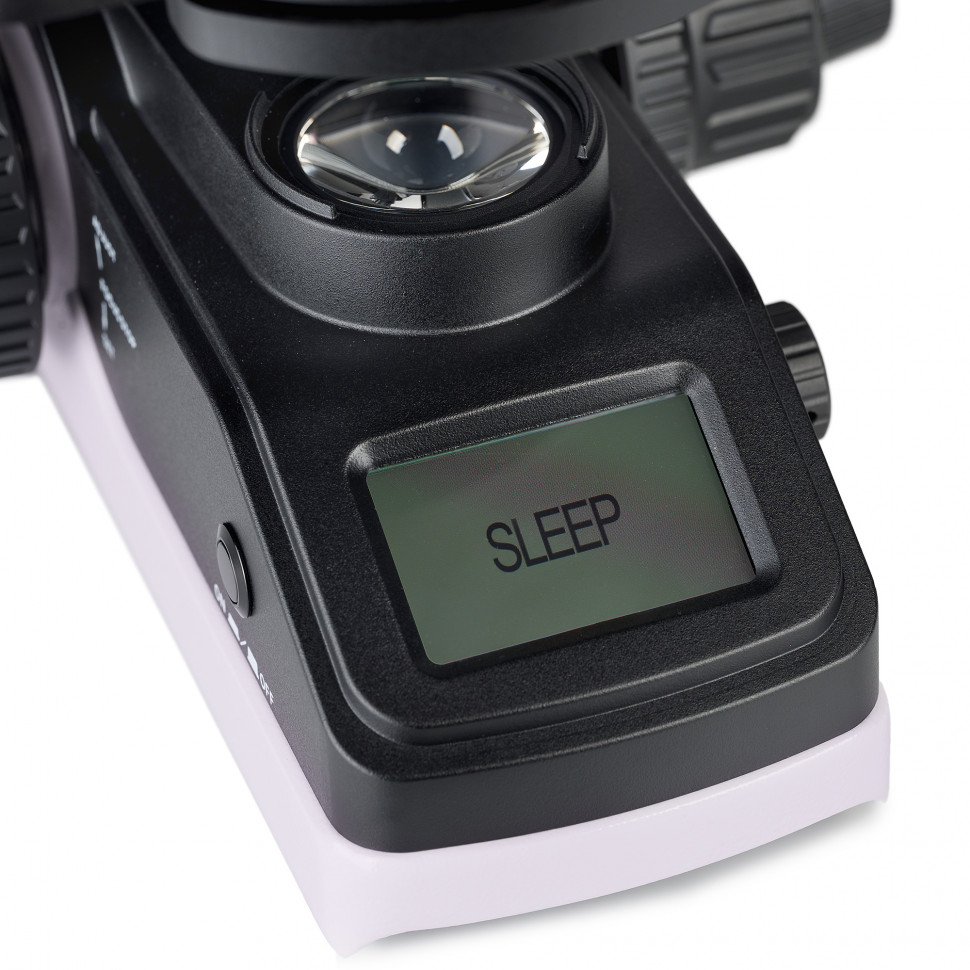

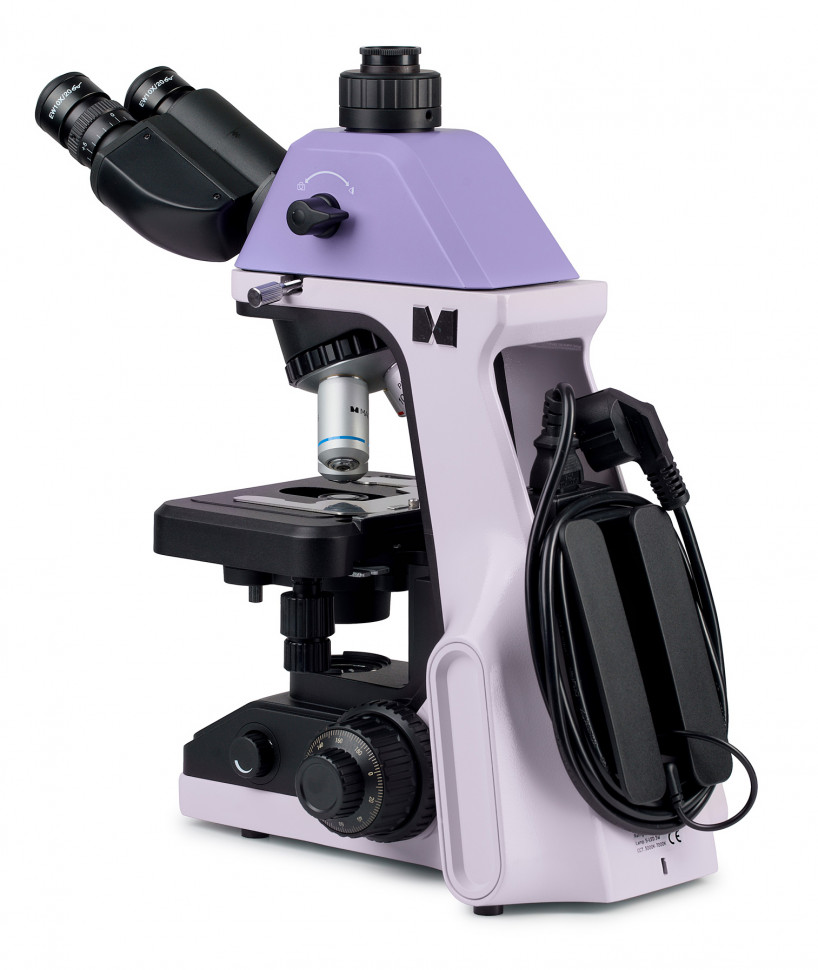

ЖК-дисплей отображает текущее увеличение, параметры освещения, режим работы. Управление через пару регуляторов позволяет настроить яркость, цветовую температуру, время перехода в режим сна и автоотключение для экономии энергии. Блок питания вынесен и фиксируется сзади штатива, сетевой шнур скрыт после установки. Вырез в штативе служит ручкой для переноса.

Кому подойдет

Микроскоп ориентирован на профессиональных пользователей: лаборантов клинико-диагностических лабораторий, исследователей в области биологии и медицины, преподавателей и аспирантов профильных кафедр. Предполагает наличие опыта работы с микроскопической техникой: производитель указывает уровень сложности сборки и настройки как высокий. Кодированный револьвер, регулировка цветовой температуры, координатный столик, тонкая фокусировка с шагом 2 мкм — инструменты для тех, кто понимает их практическое назначение и умеет использовать для повышения производительности и качества исследований. Модель подходит для учреждений, где микроскопия — основной метод работы, а не вспомогательная функция, и где критична повторяемость результатов и возможность их документирования.

Что важно знать заранее

Микроскоп работает только в светлом поле. Нет встроенных возможностей фазового контраста, тёмного поля, поляризации, флуоресценции. Для исследований, где эти методы критичны (например, наблюдение живых неокрашенных клеток в фазовом контрасте), потребуется другая модель или дооснащение дополнительными модулями, если конструкция это допускает.

Проходящий свет требует подготовки препаратов: тонкие срезы на предметных стёклах, чаще всего окрашенные, с покровным стеклом. Непрозрачные объекты, толстые образцы, объёмные структуры не могут быть исследованы на этом приборе. Подготовка гистологических и цитологических препаратов требует навыков и оборудования: микротом для срезов, красители, протоколы фиксации.

Иммерсионный объектив 100×/1,25 работает с иммерсионным маслом, которое наносится между покровным стеклом препарата и фронтальной линзой объектива. Масло в комплект не входит, приобретается отдельно. После работы масло необходимо удалить с объектива и препарата специальными средствами, иначе оптика загрязняется, а препарат может быть испорчен.

Настройка освещения по Кёлеру — базовое требование для получения качественного изображения на профессиональном микроскопе. Хотя конденсор зафиксирован и отцентрирован, оператор должен уметь правильно выставить апертурную диафрагму под апертуру используемого объектива. Цветовая маркировка на конденсоре упрощает задачу, но не исключает необходимости понимания принципа работы.

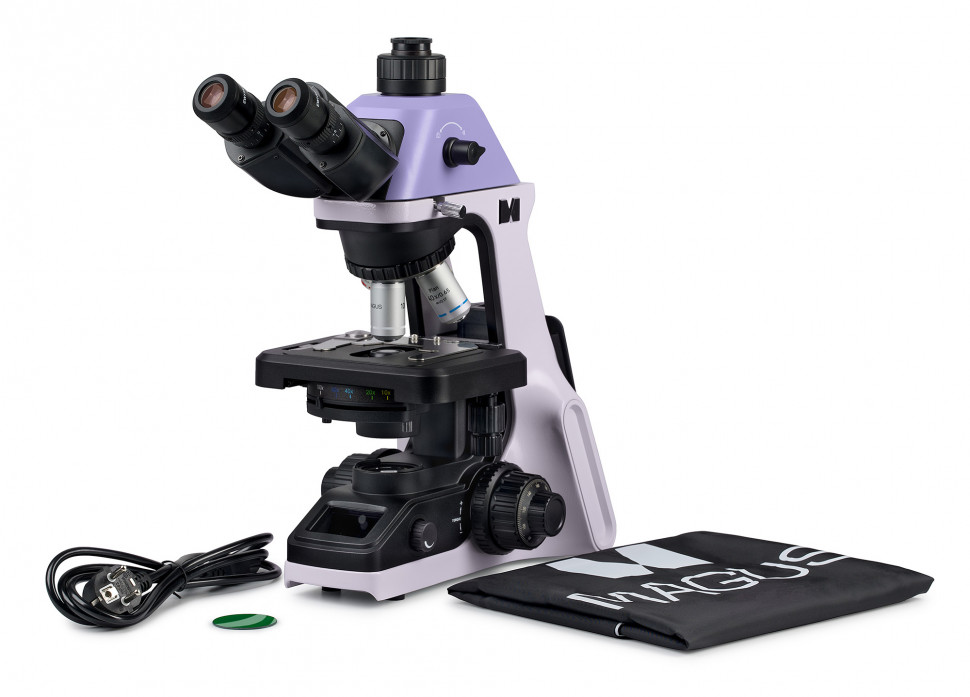

Комплектация

• Штатив с интегрированными системами — несущая конструкция, объединяющая источник проходящего света, механизм коаксиальной фокусировки, двухкоординатный механический предметный столик 180×130 мм, кронштейн конденсора, кодированный револьвер на четыре объектива.
• Конденсор Аббе NA 1,25 — с регулируемой ирисовой диафрагмой и цветовой маркировкой увеличения, закреплён и отцентрирован.
• Тринокулярная визуальная насадка Зидентопф — угол наклона 30°, вращение на 360°, межзрачковое расстояние 47–75 мм, диоптрийная коррекция ±5 D на обоих тубусах, переключение светового потока 0/100 и 100/0.

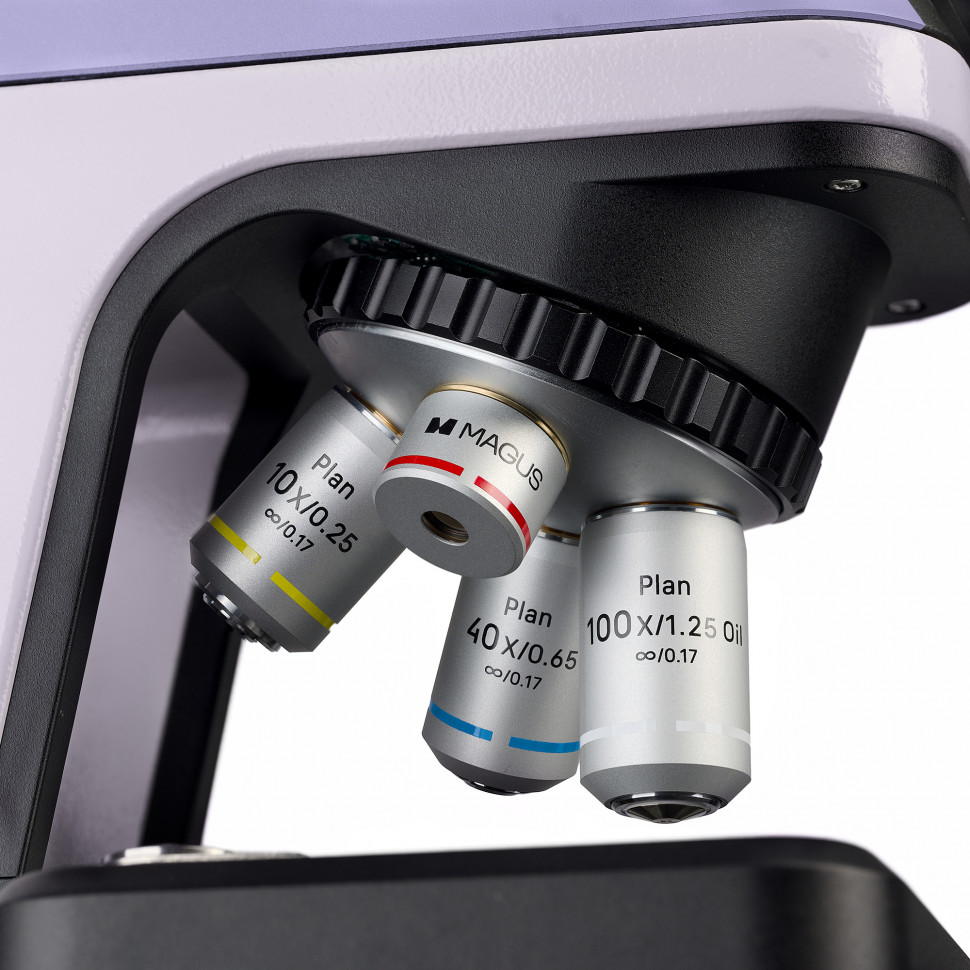

• Объектив Plan 4×/0,10 ∞/0,17 — планахромат с коррекцией на бесконечность, рабочее увеличение с окулярами 10× — 40×.
• Объектив Plan 10×/0,25 ∞/0,17 — планахромат, увеличение 100×.
• Объектив Plan 40×/0,65 ∞/0,17 — планахромат, подпружиненный, увеличение 400×.
• Объектив Plan 100×/1,25 ми ∞/0,17 — планахромат иммерсионный, подпружиненный, увеличение 1000×, требует иммерсионное масло (не входит в комплект).
• Окуляры 10×/20 мм с удалённым зрачком — 2 шт., с резиновыми наглазниками для работы в очках.
• Адаптер C-mount 0,55× — для подключения цифровых камер к вертикальному порту тринокулярной насадки.
• Светофильтр — для коррекции спектра освещения.

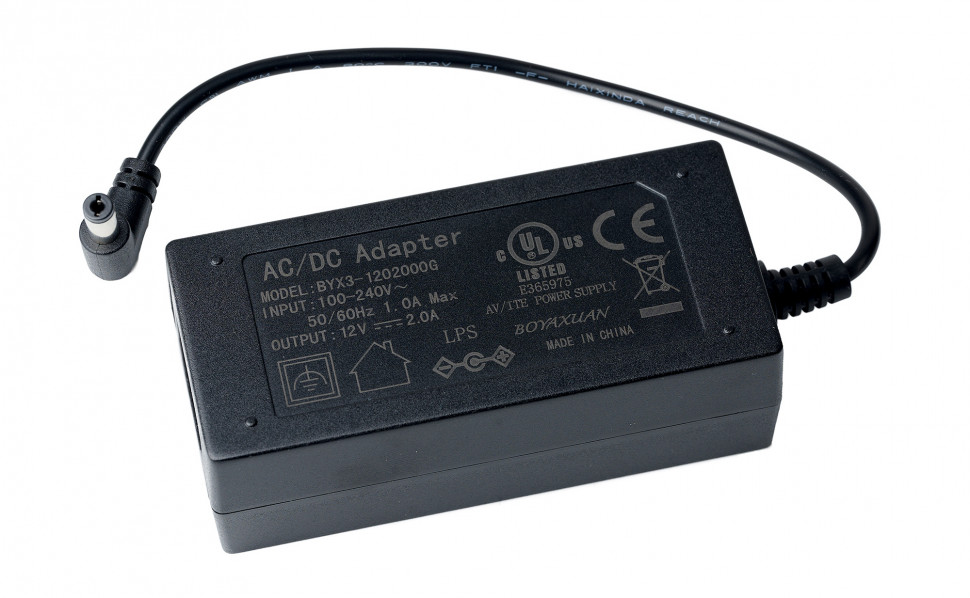

• Адаптер питания и сетевой шнур, пылезащитный чехол, инструкция, гарантийный талон.

Комплект обеспечивает полный диапазон увеличения 40–1000× и возможность подключения камеры. Для работы с иммерсионным объективом необходимо приобрести иммерсионное масло отдельно. Для документирования потребуется цифровая камера с резьбой C-mount.

Рекомендуемые аксессуары

Иммерсионное масло — необходимо для работы с объективом 100×, повышает числовую апертуру системы за счёт согласования показателя преломления между покровным стеклом и фронтальной линзой объектива. Без масла объектив 100× не реализует свою разрешающую способность.

Цифровая камера для микроскопии с резьбой C-mount — для фото- и видеофиксации препаратов, создания архива изображений, совместного анализа. Адаптер 0,55× в комплекте уменьшает итоговое увеличение, но расширяет поле зрения на сенсоре, что удобно при документировании.

Предметные и покровные стёкла, набор для приготовления препаратов — базовая расходка для работы с проходящим светом.

Дополнительные объективы Plan 20×/0,40 и Plan 60×/0,80 — для заполнения диапазона увеличения между 100× и 400×, между 400× и 1000×. Револьвер рассчитан на четыре позиции, замена одного из комплектных объективов потребует компромисса.

Окуляры 10× со шкалой или центроуказателем — для линейных измерений и точного позиционирования структур в поле зрения при документировании и повторных наблюдениях.

Калибровочный слайд — для калибровки измерений при использовании окуляров со шкалой или программного обеспечения камеры.

Итог

MAGUS Bio 240T — лабораторный биологический микроскоп проходящего света с автоматической адаптацией освещения, инфинити-корригированной планахроматической оптикой и функционалом для документирования. Кодированный револьвер, ЖК-дисплей, регулировка цветовой температуры, двухкоординатный столик, точная фокусировка — инструменты повышения производительности в условиях интенсивной рутинной работы. Модель ориентирована на профессиональных пользователей в клинико-диагностических лабораториях, исследовательских учреждениях, профильных кафедрах, где микроскопия в светлом поле — основной метод анализа окрашенных препаратов, а требования к точности, повторяемости и возможности документирования определяют выбор инструмента.
