Микроскоп стереоскопический MAGUS Stereo 8TR для ремонта и пайки

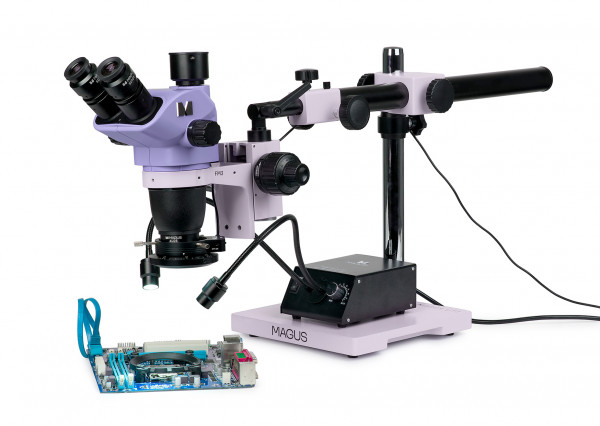

MAGUS Stereo 8TR — стереомикроскоп с двумя режимами работы для пайки и контроля качества

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп работает с непрозрачными объёмными объектами без предварительной подготовки: печатные платы, паяные соединения, SMD-компоненты, BGA-микросхемы, разъёмы, проводники. Стереоскопическая оптическая схема Грену формирует прямое объёмное изображение с высокой глубиной резкости — вы видите рельеф поверхности и пространственное расположение элементов, что критично для точного позиционирования паяльника или пинцета. Освещение отражённым светом через два типа осветителей позволяет адаптировать картину под задачу: кольцевой осветитель с поляризационным фильтром устраняет блики с металлических контактных площадок и выводов, осветитель типа «гусиная шея» создаёт направленные тени для восприятия микрорельефа и дефектов пайки.

Рабочее расстояние и удобство работы

Микроскоп предлагает два режима работы через съёмную насадку на объектив 0,5х. С установленной насадкой рабочее расстояние составляет 177 мм при увеличении 3,25–27,5х — достаточно места для манипуляций паяльником, пинцетом, отсосом или феном, руки оператора не загораживают объект. Без насадки рабочее расстояние сокращается до 105 мм, а диапазон увеличения поднимается до 6,5–55х — такой режим подходит для детального контроля качества пайки, осмотра дефектов, инспекции мелких элементов, когда манипуляции уже не требуются. Поле зрения с насадкой 0,5х при минимальном увеличении 3,25х составляет 67,7 мм — в кадре помещается значительная часть платы, что упрощает навигацию и поиск нужной зоны.

Диапазон увеличения

Панкратический объектив обеспечивает плавное изменение увеличения без потери фокусировки с коэффициентом трансфокации 8,4:1. В режиме пайки (с насадкой 0,5х) увеличение изменяется от 3,25х до 27,5х, в режиме контроля (без насадки) — от 6,5х до 55х. Такой диапазон типичен для инструментальных стереомикроскопов и соответствует задачам прикладной работы: нижняя граница даёт обзор и удобство позиционирования объекта, верхняя — детализацию для инспекции. Увеличение выше 55х стереомикроскопам этого класса физически недоступно из-за ограничений оптической схемы и числовой апертуры — для задач, требующих кратности выше 100х, используют биологические микроскопы проходящего света с иммерсионными объективами, но они не дают стереоэффекта и работают только с тонкими прозрачными препаратами.

Конструкция и технологии

Оптическая схема Грену — компромисс между стоимостью, компактностью конструкции и качеством стереоизображения. Схема сохраняет высокую глубину резкости и чёткую объёмность без инверсии рельефа, характерной для более простых систем. Тринокулярная насадка с углом наклона 45° позволяет оператору сохранять естественное положение тела при длительной работе через окуляры и одновременно оставляет возможность установки цифровой камеры в третий канал через адаптер C-mount для фото- и видеофиксации процесса и результатов.

Окуляры 10х/22 мм с удаленным зрачком рассчитаны на работу в очках, диоптрийная коррекция ±5 D на каждом окуляре компенсирует индивидуальные особенности зрения оператора. Межзрачковое расстояние регулируется в диапазоне 54–75 мм. Диаметр окулярной трубки 30 мм — стандарт для профессиональных стереомикроскопов, что обеспечивает совместимость с широким выбором сменных окуляров (доступны варианты 15х, 20х, 25х, 30х) и адаптеров для камер.

Механизм фокусировки реализует грубую наводку с ходом 45 мм и регулируемой жёсткостью, а также тонкую фокусировку с шагом 0,002 мм. Грубая фокусировка используется для быстрого перехода между объектами разной высоты или при смене насадки, тонкая — для точной настройки резкости на увеличениях выше 40х, где глубина резкости сокращается и требуется более аккуратная подстройка. Коаксиальное расположение рукояток фокусировки с обеих сторон даёт свободу в выборе рабочей руки.

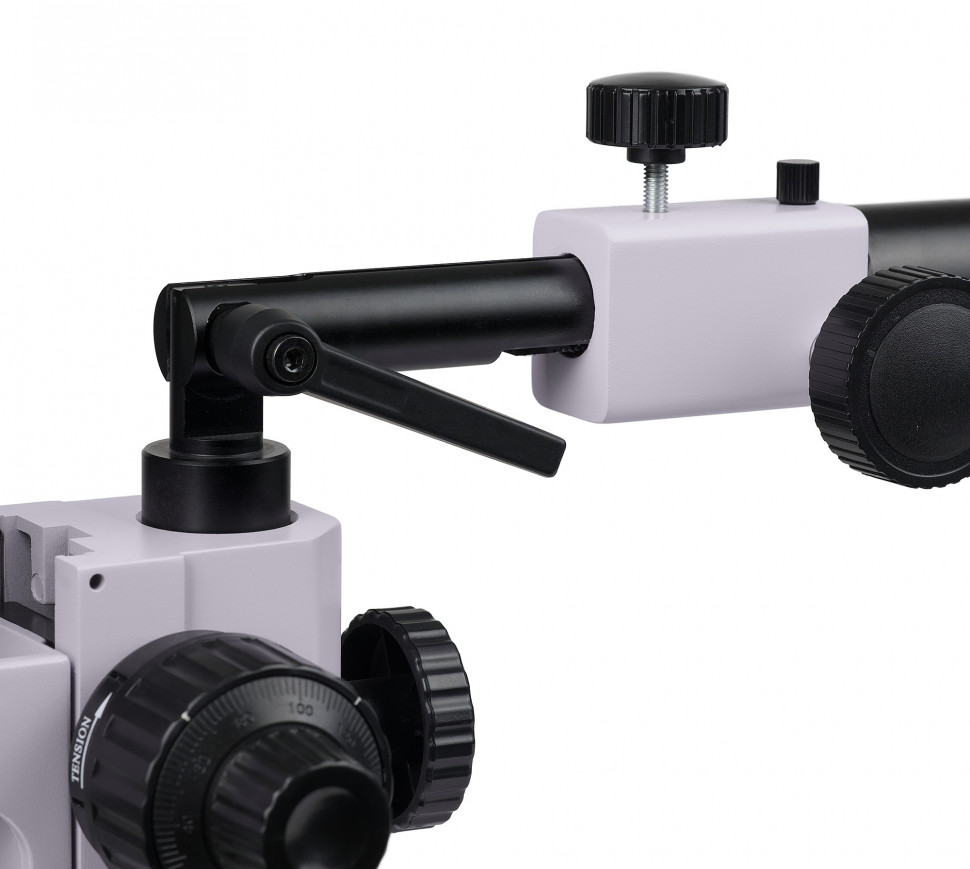

Штатив MAGUS UT2 построен на тяжёлом основании 252×252×30 мм, минимизирующем вибрации от движений оператора или работы инструмента. Вертикальная штанга диаметром 38 мм и длиной 493 мм, горизонтальная штанга того же диаметра и длиной 470 мм создают диапазон горизонтального перемещения оптической головы 380 мм — можно переместить микроскоп вдоль стола, не сдвигая сам объект. Ручка микроподвижки обеспечивает плавное смещение головы в горизонтальной плоскости для точного позиционирования над зоной интереса. Механизм изменения угла наклона оптической оси позволяет наблюдать объект под углом — это удобно для осмотра боковых поверхностей компонентов, изогнутых плат или проверки качества угловых паяных соединений.

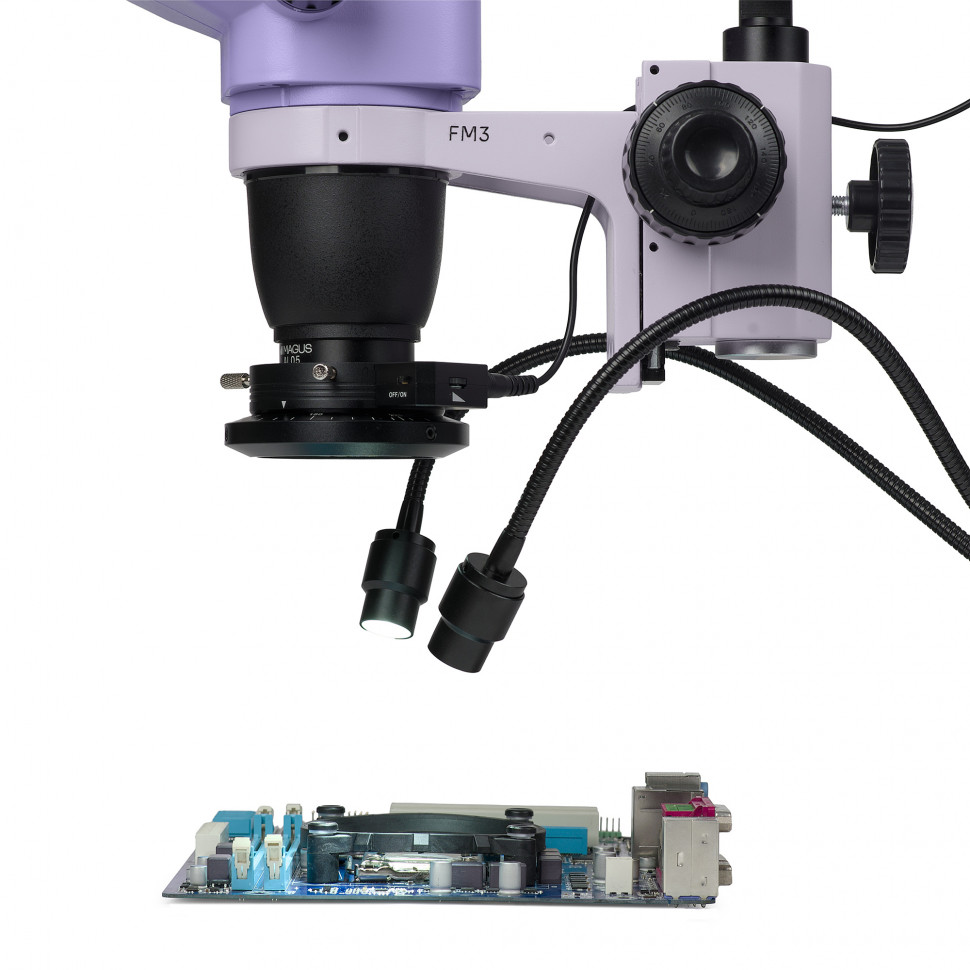

Два светодиодных осветителя с регулировкой яркости работают от сети переменного тока 115–230 В. Кольцевой осветитель с поляризационным фильтром создаёт равномерное бестеневое освещение и убирает блики с блестящих металлических поверхностей — паяных контактов, выводов микросхем, медных дорожек. Осветитель типа «гусиная шея» — направленный источник с гибким держателем, формирующий тени и подчёркивающий рельеф — незаменим для выявления дефектов пайки (непропаи, наплывы, трещины), оценки качества лужения и визуального контроля высоты установки компонентов.

Кому подойдет

MAGUS Stereo 8TR рассчитан на профессиональное применение в сервисных центрах по ремонту электроники, производственных участках контроля качества, лабораториях разработки и прототипирования. Микроскоп подходит инженерам и техникам, выполняющим монтаж и демонтаж SMD-компонентов, реболлинг BGA, пайку тонких проводников, инспекцию печатных плат после сборки. Тринокулярная насадка делает прибор востребованным там, где требуется документирование процесса ремонта или результатов контроля через подключаемую цифровую камеру.

Два режима работы (пайка с большим рабочим расстоянием и контроль с высоким увеличением) позволяют одному прибору закрывать весь цикл — от выполнения операций до финальной инспекции. Штатив с механизмом микроподвижки и изменением угла наклона оптической оси расширяет возможности применения: можно осматривать объекты нестандартной формы, работать с крупными платами без их перемещения, адаптировать положение микроскопа под индивидуальные особенности рабочего места.

Микроскоп не подойдет для задач, требующих увеличения выше 60х с сохранением стереоэффекта — физические ограничения оптической схемы Грену и числовой апертуры не позволяют выйти за этот порог с приемлемым качеством изображения. Для наблюдения внутренней структуры материалов (металлографический анализ, исследование шлифов) потребуется микроскоп отражённого света с проходящей оптической системой и плоским образцом, а не стереоскопический инструмент.

Что важно знать заранее

Уровень сложности сборки и настройки охарактеризован производителем как сложный. Микроскоп поставляется в виде отдельных модулей — оптической головы, штатива, механизма фокусировки, осветителей, насадки на объектив — требующих сборки и юстировки перед началом работы. Потребуется установка оптической головы на штатив с механизмом фокусировки, крепление осветителей, настройка межзрачкового расстояния и диоптрийной коррекции под конкретного оператора, проверка центровки оптической оси. Инструкция по эксплуатации входит в комплект, но процесс займёт время и потребует аккуратности.

Вес микроскопа в упаковке составляет 22,7 кг — это стационарное решение, не предназначенное для частых перемещений. Тяжёлое основание штатива обеспечивает устойчивость и гасит вибрации, но требует прочного рабочего стола и постоянного места установки. Диапазон рабочих температур 0...+40 °С — стандартное ограничение для оптических приборов с электронными компонентами, работа за пределами этого диапазона может привести к изменению оптических свойств материалов и выходу из строя осветителей.

Максимальная высота объекта зависит от режима работы: без насадки 0,5х — до 150 мм, с насадкой — до 65 мм. Это определяется рабочим расстоянием и конструкцией объектива. При работе с объектами, превышающими указанную высоту, невозможно достичь фокусировки. Смена насадки 0,5х меняет не только увеличение и рабочее расстояние, но и поле зрения — переход между режимами требует повторной настройки фокуса и, возможно, перепозиционирования объекта.

Комплектация

• Оптическая голова MAGUS Stereo 8TH — панкратический объектив 0,65–5,5х с тринокулярной визуальной насадкой, угол наклона 45°
• Окуляры 10x/22 мм (2 шт.) — с удаленным зрачком для работы в очках и диоптрийной коррекцией ±5 D
• Штатив MAGUS UT2 — универсальная конструкция с тяжёлым основанием 252×252 мм, вертикальной штангой 493 мм и горизонтальной 470 мм, механизм микроподвижки и изменения угла наклона оптической оси
• Механизм фокусировки MAGUS FM3 — грубая наводка 45 мм с регулировкой жёсткости и тонкая фокусировка 0,002 мм, коаксиальные рукоятки
• Осветитель кольцевой MAGUS LED RP1 — светодиодный источник с поляризационным фильтром и регулировкой яркости для устранения бликов с металлических поверхностей
• Осветитель типа «гусиная шея» MAGUS LED DGL2 — направленный светодиодный источник с гибким держателем и регулировкой яркости для создания теневого рельефа
• Насадка на объектив MAGUS AL05 0,5х/177 мм — изменяет диапазон увеличения до 3,25–27,5х и увеличивает рабочее расстояние до 177 мм для режима пайки
• Инструкция по эксплуатации и гарантийный талон

Комплект включает всё необходимое для начала работы: оптическую систему, штатив, механизм фокусировки, два типа осветителей, насадку для режима пайки. Сетевой кабель для подключения осветителей входит в состав. Для документирования процесса потребуется отдельно приобрести цифровую камеру и адаптер C-mount.

Рекомендуемые аксессуары

Окуляры с другой кратностью (15х, 20х, 25х, 30х) расширяют верхнюю границу увеличения — полезно для детального контроля качества на финальных этапах инспекции. Окуляр 10х/22 мм со шкалой позволяет проводить линейные измерения непосредственно в поле зрения без использования внешних инструментов. Насадки на объектив 1,5х и 2х дополнительно изменяют диапазон увеличения и рабочее расстояние — вариант для специфических задач, требующих либо максимальной детализации, либо минимального увеличения с большим полем зрения.

Цифровая камера с интерфейсом USB 3.0, HDMI или Wi-Fi и соответствующий адаптер C-mount (0,5х или 1х в зависимости от размера матрицы камеры) превращают тринокулярную насадку в канал визуализации для фото- и видеофиксации. Камеры с разрешением от 2 до 21 мегапикселей и матрицей от 1/2,8" до 4/3" доступны для заказа — выбор зависит от требований к детализации документируемого изображения. Калибровочный слайд нужен для проверки точности измерений и настройки масштаба в программном обеспечении камеры.

Итог

MAGUS Stereo 8TR — профессиональный стереомикроскоп для ремонта электроники и контроля качества с двумя режимами работы: пайка при увеличении 3,25–27,5х с рабочим расстоянием 177 мм и инспекция при 6,5–55х с расстоянием 105 мм. Панкратическая система обеспечивает плавное изменение увеличения без потери фокуса, два типа осветителей адаптируют освещение под задачу, универсальный штатив с механизмом микроподвижки и наклона оптической оси расширяет возможности позиционирования. Тринокулярная насадка оставляет резерв для подключения цифровой камеры. Модель требует сборки и настройки перед началом работы, но предоставляет функциональность и гибкость профессионального инструмента для стационарного рабочего места.
