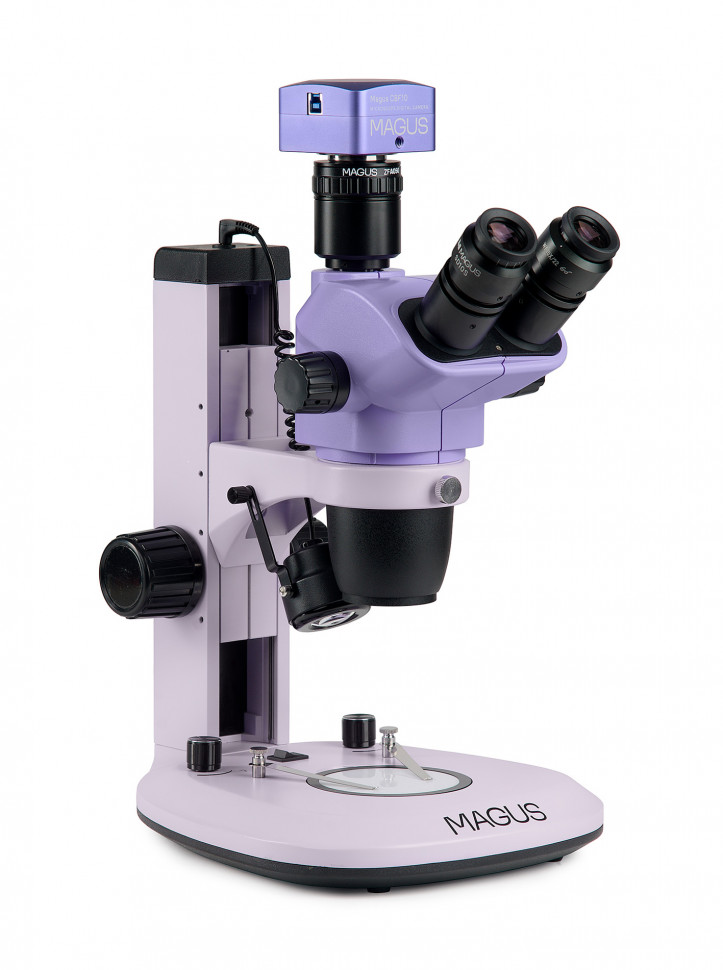

Микроскоп стереоскопический цифровой MAGUS Stereo D7T BASE

MAGUS Stereo D7T BASE — стереомикроскоп с плавным зумом и цифровой камерой 20 Мпикс в комплекте

MAGUS Stereo D7T BASE собран по оптической схеме Грену и объединяет стереомикроскоп с тринокулярной насадкой и цифровую камеру с разрешением 20 мегапикселей. Панкратическая система объектива обеспечивает плавную регулировку увеличения от 6,7 до 45 крат без смены оптических элементов, а коэффициент трансфокации 6,7:1 дает широкий диапазон масштабирования для работы с объектами разного размера. Рабочее расстояние 105 мм оставляет достаточно места под объективом для манипуляций инструментом, а встроенная камера с сенсором Aptina CMOS и интерфейсом USB 3.0 позволяет сразу выводить изображение на компьютер, фиксировать процесс работы и проводить измерения в программном обеспечении.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп предназначен для наблюдения объемных непрозрачных объектов без специальной пробоподготовки. Оптическая схема Грену формирует два независимых оптических канала для каждого глаза, что создает стереоэффект и позволяет видеть глубину объекта, а не только плоскую проекцию. Это принципиально отличает стереомикроскоп от биологических микроскопов проходящего света, которые работают с тонкими прозрачными препаратами. На MAGUS Stereo D7T BASE можно контролировать паяные соединения на печатных платах, осматривать поверхность шлифов и материалов, исследовать образцы минералов и горных пород, препарировать биологические объекты, проводить ювелирные работы и сборку мелких механизмов, исследовать насекомых и растительные образцы в их естественном виде. Комбинированная светодиодная подсветка включает проходящий свет мощностью 3 Вт для полупрозрачных объектов и осветитель косого отраженного света той же мощности для непрозрачных образцов. Яркость обоих источников регулируется, что позволяет настроить освещение под конкретный тип поверхности и избежать бликов или потери контраста. В комплект входят прозрачная и черно-белая пластины предметного столика для подбора оптимального фона под цвет и степень прозрачности образца.

Рабочее расстояние и удобство работы

Рабочее расстояние 105 мм измеряется от нижней линзы объектива до поверхности образца при установленном фокусе и определяет свободное пространство, доступное для манипуляций. Этого достаточно, чтобы работать руками, пинцетом, паяльником или другим инструментом непосредственно под объективом, не касаясь оптики. Фокусировка выполняется через коаксиальные рукоятки, расположенные с двух сторон штатива — такая конструкция удобнее односторонней, так как позволяет настраивать резкость любой рукой в зависимости от положения оператора. Механизм грубой фокусировки имеет ход 106 мм и регулировку жесткости хода, что предотвращает самопроизвольное смещение оптической головки под собственным весом при работе на больших увеличениях или при наклонной установке насадки. Тринокулярная насадка поворачивается на 360° и фиксируется в любом положении, что позволяет адаптировать угол наблюдения под эргономику рабочего места. Угол наклона окулярных трубок составляет 45°, межзрачковое расстояние регулируется в диапазоне 54–75 мм, каждый окуляр имеет диоптрийную коррекцию ±5 диоптрий для компенсации индивидуальных особенностей зрения.

Диапазон увеличения

Базовый диапазон увеличения от 6,7 до 45 крат реализован за счет панкратического объектива с изменяемой кратностью от 0,67 до 4,5х и пары окуляров 10x/22 мм. Панкратическая система позволяет плавно регулировать масштаб вращением кольца на объективе, не прерывая наблюдение и не меняя оптические элементы, что удобно при переходе от обзора крупного участка к детальному рассмотрению отдельного фрагмента. Поле зрения при этом меняется от 32,8 мм на минимальном увеличении до 4,9 мм на максимальном (с окуляром 10х). Коэффициент трансфокации 6,7:1 показывает отношение максимальной кратности объектива к минимальной и характеризует гибкость системы масштабирования. При необходимости диапазон увеличения можно расширить установкой дополнительных окуляров (15х, 20х, 25х, 30х) или насадок на объектив (0,5х для уменьшения увеличения и расширения поля зрения, 1,5х и 2х для увеличения кратности). С учетом всех опциональных аксессуаров возможный диапазон составляет от 3,4 до 270 крат, однако установка насадок изменяет рабочее расстояние: насадка 0,5х увеличивает его до 177 мм, насадка 1,5х уменьшает до 47 мм, насадка 2х — до 26 мм. Для большинства задач стереомикроскопии базового диапазона 6,7–45х достаточно, так как стереоэффект и глубина резкости наиболее выражены при относительно небольших увеличениях.

Конструкция и технологии

Оптическая схема Грену представляет собой конструкцию, в которой каждый оптический канал независим и не пересекается с другим внутри объектива. Это обеспечивает качественный стереоэффект и отсутствие оптических искажений, характерных для более простых схем. Цельнолитой алюминиевый корпус обеспечивает механическую стабильность конструкции и устойчивость к вибрациям, что критично для работы на больших увеличениях, где даже незначительное смещение сильно заметно в окуляре. Предметный столик диаметром 95 мм выполнен с возможностью установки сменных пластин: прозрачная используется совместно с проходящим светом для полупрозрачных объектов, черно-белая — для создания контрастного фона при работе с отраженным светом. Осветитель косого отраженного света расположен под углом к оптической оси, что создает направленное освещение, подчеркивающее рельеф и микроструктуру поверхности. Встроенный источник проходящего света размещен в основании под предметным столиком.

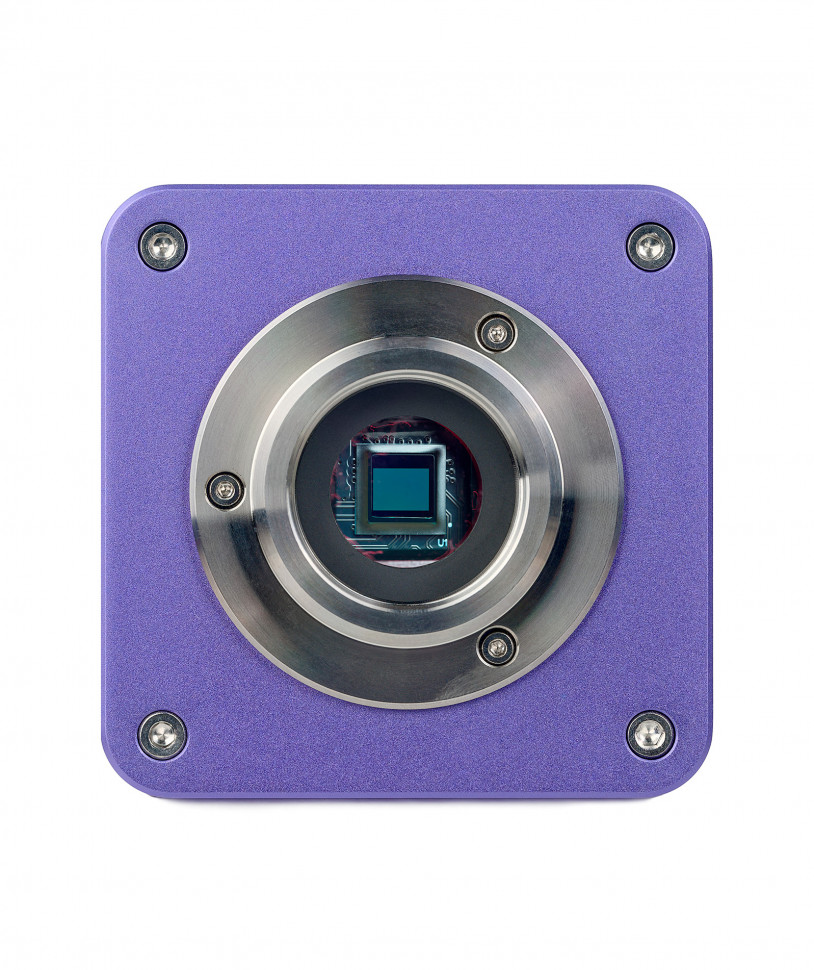

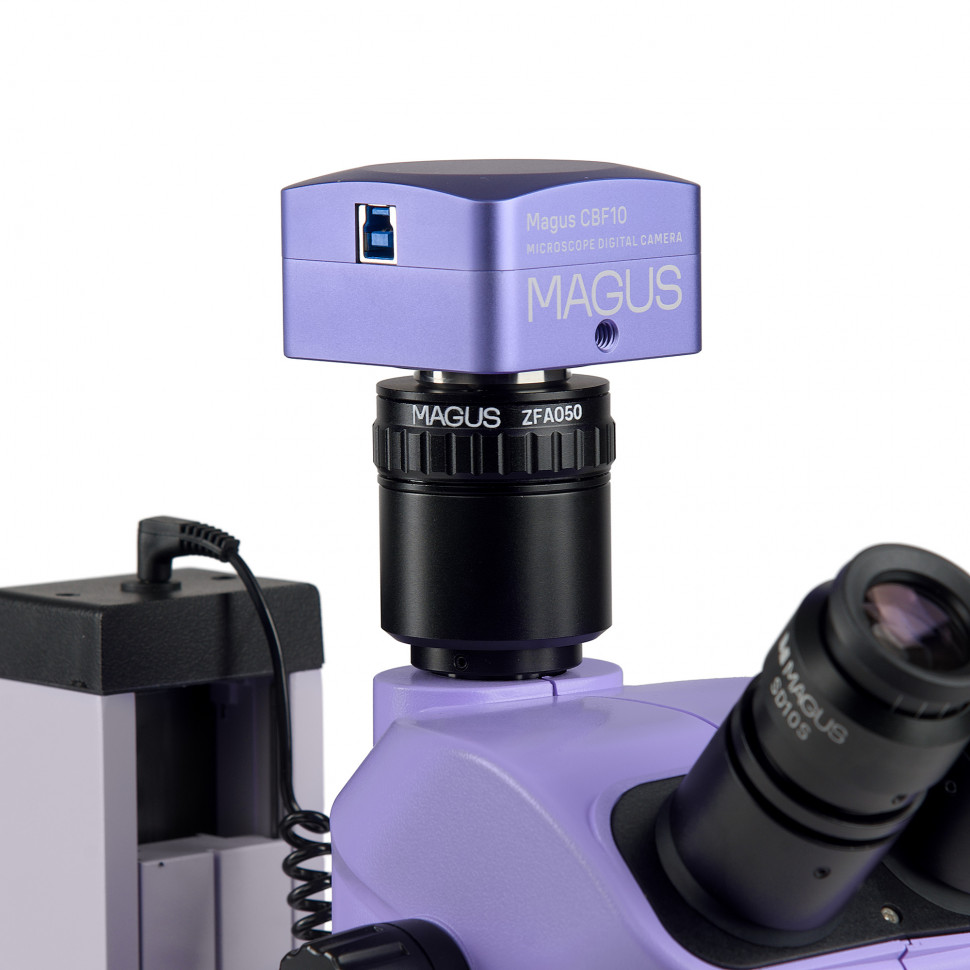

Цифровая камера MAGUS CBF12 построена на сенсоре Aptina CMOS размером 1/1,8 дюйма (7,17 × 5,38 мм) с размером пикселя 1,4 × 1,4 мкм. Максимальное разрешение составляет 5120 × 3840 пикселей, что соответствует формату 5K и дает детализированное изображение для дальнейшей обработки и измерений. При полном разрешении камера обеспечивает 20 кадров в секунду, при снижении разрешения до 2560 × 1920 пикселей частота возрастает до 45 кадров в секунду. Интерфейс USB 3.0 с пропускной способностью 5 Гбит/с позволяет передавать поток данных высокого разрешения на компьютер без задержек. Камера устанавливается в окулярный тубус вместо окуляра через адаптер C-mount с кратностью 0,5х, который входит в комплект. Тип затвора — электронный скользящий (ERS), время выдержки регулируется в диапазоне от 0,02 миллисекунды до 15 секунд, что дает возможность работать как с ярко освещенными, так и с затемненными объектами. Баланс белого и контроль экспозиции настраиваются автоматически или вручную. Спектральный диапазон 380–650 нм с установленным ИК-фильтром соответствует видимому свету и исключает инфракрасную составляющую, которая могла бы исказить цветопередачу. Светочувствительность 8,4 килоэлектрона на люкс в секунду характеризует способность сенсора фиксировать слабо освещенные объекты. Программное обеспечение MAGUS View поставляется на USB-флеш-накопителе и позволяет захватывать изображения в форматах JPEG, BMP, PNG, TIFF, записывать видео в форматах AVI, H.264, H.265, WMV, а также проводить измерения и настраивать параметры съемки.

Модель поддерживает установку дополнительных аксессуаров для расширения функциональности. Конденсор темного поля создает контрастное изображение, в котором объект светится на темном фоне за счет рассеяния света на границах структуры — это полезно для выявления дефектов поверхности, трещин и неоднородностей, невидимых в обычном светлом поле. Устройство простой поляризации позволяет исследовать образцы с анизотропией оптических свойств, такие как кристаллы, полимеры и минералы. Кольцевые осветители различных типов (обычный, с поляризационным фильтром, с посекторным включением) обеспечивают равномерное бестеневое освещение объекта по окружности, что востребовано в промышленном контроле и ювелирной работе. Механический предметный столик с координатным перемещением повышает точность позиционирования образца при серийном контроле или документировании большого числа участков.

Кому подойдет

MAGUS Stereo D7T BASE ориентирован на пользователей с опытом работы со стереомикроскопами, которым требуется инструмент для прикладных задач профессионального уровня. Модель подходит для промышленного контроля качества электронных компонентов и паяных соединений, где необходимо сочетание стереоэффекта для оценки объемных дефектов и цифровой фиксации для документирования результатов. В материаловедческих и минералогических лабораториях прибор применяется для исследования шлифов, структуры поверхности и включений в образцах. Ремонтные мастерские используют подобные микроскопы для пайки и диагностики микроэлектроники, ювелирных работ, часового ремонта. В учебных заведениях профессионального уровня модель может служить инструментом для подготовки специалистов в области микроэлектроники, материаловедения, биологии (для препарирования и изучения объемных образцов). Энтомологические и ботанические исследования также входят в область применения, поскольку стереомикроскоп позволяет изучать объекты без разрушения их структуры. Наличие цифровой камеры в базовой комплектации делает модель готовым решением для задач, требующих документирования, группового просмотра или удаленного обучения.

Что важно знать заранее

В характеристиках указан уровень сложности сборки и настройки как «сложно». MAGUS Stereo D7T BASE поставляется в виде отдельных компонентов (основание с подсветкой и штативом, оптическая головка с объективом и насадкой, окуляры, камера, адаптер C-mount, аксессуары), которые необходимо собрать и отрегулировать перед началом работы. Требуется установить оптическую головку на штатив, настроить межзрачковое расстояние и диоптрийную коррекцию окуляров, установить адаптер C-mount и камеру, подключить камеру к компьютеру и установить программное обеспечение. Для работы камеры необходим компьютер с операционной системой Windows 8/10/11, Mac OS X или Linux, процессором не ниже Intel Core 2 с частотой до 2,8 ГГц и выше, минимум 2 ГБ оперативной памяти, портом USB 3.0 и монитором диагональю от 17 дюймов. При использовании камеры один из трех окулярных тубусов занят адаптером с камерой, два других остаются доступными для визуального наблюдения — это стандартная схема для тринокулярных насадок, однако следует учитывать, что одновременная работа трех наблюдателей через окуляры невозможна.

Стереомикроскопы имеют меньший диапазон увеличения по сравнению с биологическими микроскопами проходящего света. Максимальное увеличение 45 крат в базовой комплектации достаточно для большинства задач стереомикроскопии, но не позволяет наблюдать структуры клеточного уровня, которые требуют увеличений порядка сотен крат и высокой числовой апертуры. Стереомикроскоп создан для работы с объемными объектами, где важна глубина резкости и стереоэффект, а не предельное разрешение. При установке дополнительных насадок на объектив изменяется рабочее расстояние, что может ограничить возможность манипуляций инструментом. Высокое разрешение сенсора камеры (20 мегапикселей) обеспечивает детализацию изображения на экране, однако итоговое качество определяется не только числом мегапикселей, но и оптической системой линз перед сенсором, освещением объекта и правильной настройкой параметров съемки.

Для использования дополнительных методов исследования (темное поле, поляризация) необходимо приобретать соответствующие аксессуары отдельно — они не входят в базовую комплектацию, но модель поддерживает их установку. Диапазон рабочих температур микроскопа составляет от 0 до +40 °C, камеры — от -10 до +50 °C, рабочая влажность — 30–80%. Питание микроскопа осуществляется от сети переменного тока 115–230 В / 50/60 Гц со встроенным блоком питания, камера питается от USB-порта компьютера напряжением 5 В постоянного тока.

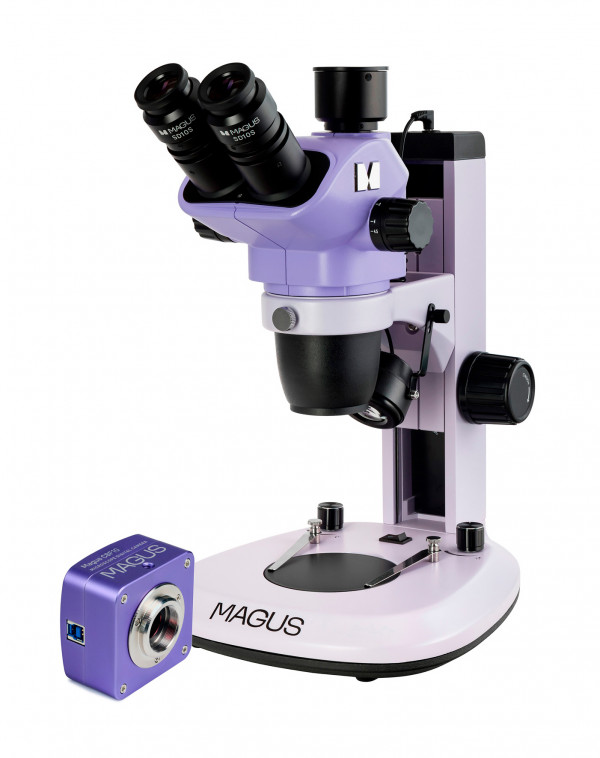

Комплектация

• Цифровая камера MAGUS CBF12 — сенсор Aptina CMOS 20 Мпикс (5120 × 3840 пикс), USB 3.0, C-mount, в комплекте с USB-кабелем, USB-флеш-накопителем с драйверами и ПО MAGUS View, инструкцией и гарантийным талоном.
• Основание со встроенным источником проходящего света — светодиод 3 Вт с регулировкой яркости, встроенный блок питания, штатив с фокусировочным механизмом (коаксиальные рукоятки, ход 106 мм, регулировка жесткости).
• Оптическая головка — объектив 0,67–4,5х (панкратический, коэффициент трансфокации 6,7:1), тринокулярная визуальная насадка с поворотом на 360° и фиксацией, углом наклона 45°, диаметром окулярных трубок 30 мм.
• Окуляры 10x/22 мм (2 шт.) — с удаленным зрачком и диоптрийной коррекцией ±5 D на каждом, регулировка межзрачкового расстояния 54–75 мм.
• Адаптер C-mount 0,5х — для установки камеры в окулярный тубус.
• Черно-белая пластина и прозрачная пластина — сменные вставки предметного столика для выбора фона под тип объекта.
• Осветитель отраженного света косого освещения — светодиод 3 Вт с регулировкой яркости.
• Сетевой шнур питания, пылезащитный чехол, инструкция по эксплуатации и гарантийный талон.

Комплектация полная для начала работы: микроскоп готов к визуальному наблюдению и цифровой фиксации сразу после сборки и подключения к компьютеру. Для специализированных задач потребуются дополнительные аксессуары.

Рекомендуемые аксессуары

Дополнительные окуляры (15х, 20х, 25х, 30х) расширяют верхнюю границу увеличения без изменения рабочего расстояния, однако при этом уменьшается поле зрения и глубина резкости. Насадки на объектив 0,5х, 1,5х и 2х изменяют и увеличение, и рабочее расстояние: насадка 0,5х увеличивает рабочее расстояние до 177 мм и расширяет поле зрения, что удобно для работы с крупными объектами, насадки 1,5х и 2х повышают увеличение, но сокращают рабочее расстояние до 47 и 26 мм соответственно. Конденсор темного поля выявляет дефекты поверхности, микротрещины и границы структуры, невидимые в светлом поле. Устройство простой поляризации необходимо для минералогических исследований, контроля полимерных материалов и других объектов с анизотропией оптических свойств. Кольцевые осветители (обычный, с поляризационным фильтром, с посекторным включением) создают равномерное бестеневое освещение, востребованное при контроле качества и ювелирных работах. Механический предметный столик с координатным перемещением повышает точность позиционирования при серийном контроле. Калибровочный слайд используется для настройки измерительных функций программного обеспечения.

Итог

MAGUS Stereo D7T BASE представляет собой стереомикроскоп профессионального уровня с панкратической системой увеличения, большим рабочим расстоянием и встроенной цифровой камерой 20 мегапикселей. Оптическая схема Грену обеспечивает качественный стереоэффект для работы с объемными непрозрачными объектами. Плавная регулировка увеличения от 6,7 до 45 крат с коэффициентом трансфокации 6,7:1 позволяет быстро менять масштаб без замены оптических элементов. Комбинированная светодиодная подсветка и сменные пластины столика адаптируют освещение под разные типы образцов. Цифровая камера с сенсором Aptina CMOS, разрешением 5120 × 3840 пикселей и интерфейсом USB 3.0 обеспечивает фиксацию и вывод изображения на компьютер для измерений, документирования и группового просмотра. Возможность установки дополнительных аксессуаров (темное поле, поляризация, кольцевые осветители) расширяет функциональность под специфические задачи промышленного контроля, материаловедения, ювелирных работ, энтомологии и лабораторных исследований.
