Микроскоп стереоскопический цифровой MAGUS Stereo D7TR для ремонта и пайки

MAGUS Stereo D7TR — стереомикроскоп с камерой 20 Мпикс и универсальным штативом для пайки и ремонта электроники

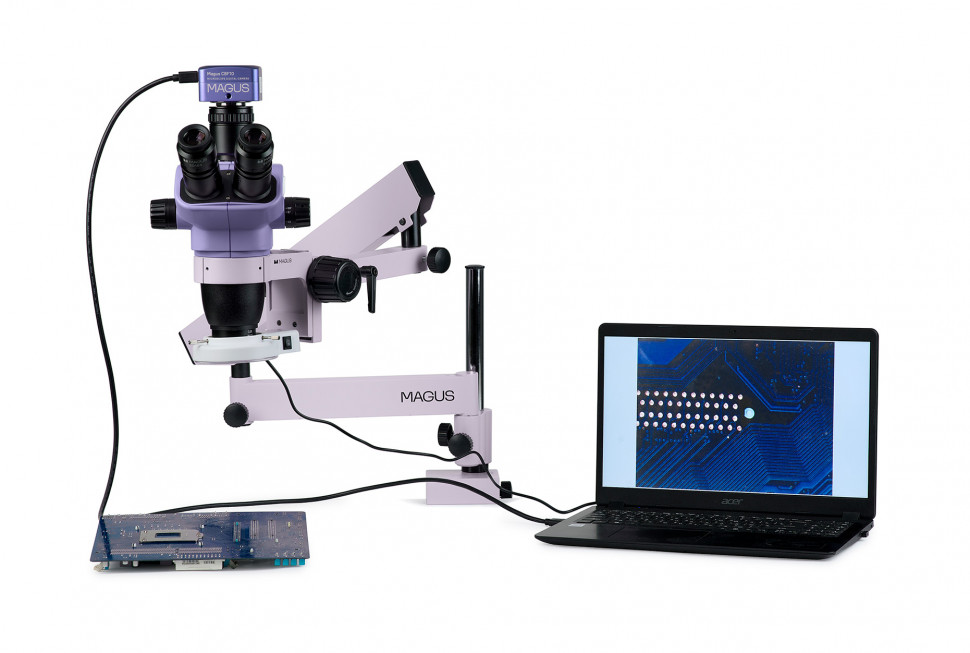

Готовое рабочее решение на базе оптической головы MAGUS Stereo 7TH, универсального штатива UT1, кольцевого LED-осветителя и цифровой камеры 20 Мпикс. Микроскоп создан для инженеров-электронщиков, мастеров ремонтных мастерских и операторов контроля качества, работающих с печатными платами, SMD-компонентами, часовыми механизмами и другими мелкими изделиями. Плавное изменение увеличения от 3,4× до 45×, рабочее расстояние до 177 мм и тринокулярная насадка с отдельным каналом для камеры позволяют одновременно работать руками под микроскопом, наблюдать объёмное изображение в окуляры и документировать процесс на экране компьютера.

Что можно рассмотреть и сделать

Объекты наблюдения

Стереомикроскоп MAGUS Stereo D7TR работает с непрозрачными объёмными объектами в отражённом свете. Типичные задачи: пайка и ремонт печатных плат, монтаж и демонтаж SMD-компонентов, контроль качества паяных соединений, осмотр дорожек и переходных отверстий, выявление микротрещин и холодной пайки, работа с часовыми механизмами, ювелирными изделиями, минералами. В отличие от биологических микроскопов проходящего света, здесь не нужна пробоподготовка — объект размещается на рабочем столе как есть, освещение падает сверху через кольцевой осветитель. Стереоэффект позволяет видеть объём и глубину, а не плоскую картинку, что критически важно для точных манипуляций инструментом.

Рабочее расстояние и два режима работы

Рабочее расстояние — это зазор между объективом и объектом, в котором можно работать руками или инструментом. MAGUS Stereo D7TR предлагает два режима работы за счёт съёмной насадки на объектив 0,5×. С насадкой: увеличение 3,4–22,5×, рабочее расстояние 177 мм, поле зрения до 65,7 мм — такой режим удобен для пайки, когда нужно свободно манипулировать паяльником, пинцетом, отсосом под микроскопом. Без насадки: увеличение 6,7–45×, рабочее расстояние 105 мм, поле зрения 32,8–4,9 мм — режим для детального контроля качества готовых изделий, когда важна максимальная детализация, а манипуляции инструментом не требуются. Переключение между режимами занимает несколько секунд — достаточно снять или установить насадку на резьбу объектива.

Документирование и измерения

Цифровая камера MAGUS CBF12 с разрешением 20 Мпикс и интерфейсом USB 3.0 устанавливается в отдельный канал визуализации тринокулярной насадки, поэтому оба окуляра остаются свободными для визуального наблюдения. Камера выводит изображение на экран компьютера в режиме реального времени: 20 кадров в секунду при полном разрешении 5120×3840 пикселей достаточно для настройки фокуса без рывков, 45 кадров в секунду при половинном разрешении — для плавной демонстрации процесса пайки коллегам или записи видеоинструкций. Программное обеспечение MAGUS View поддерживает фотосъёмку, видеозапись, измерение линейных и угловых размеров, редактирование изображений, вывод на внешний экран. Адаптер C-mount 0,5× с регулируемым фокусным расстоянием входит в комплект — камера сфокусирована одновременно с окулярами, не требуется перефокусировка при переходе от визуального наблюдения к работе с экраном.

Конструкция и технологии

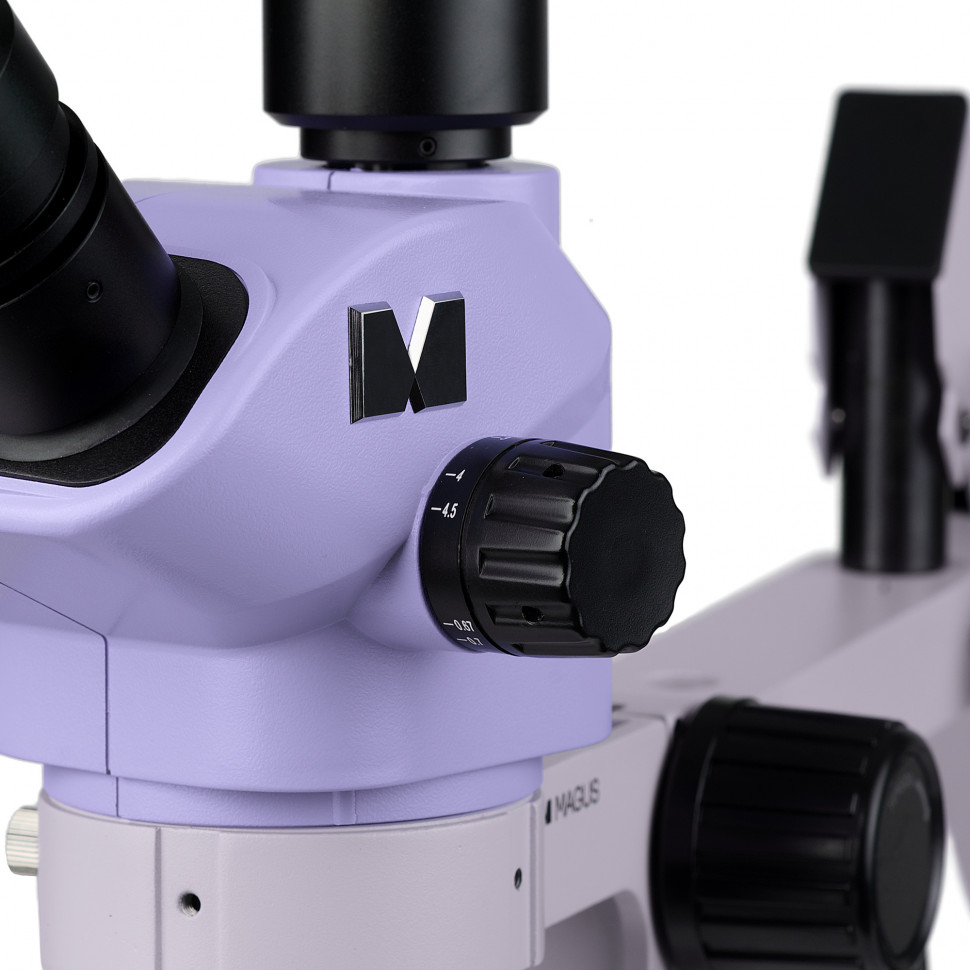

Оптическая голова MAGUS Stereo 7TH построена по схеме Грену — компактной конструкции с двумя параллельными оптическими каналами, проходящими через общий панкратический объектив. Схема Грену обеспечивает хорошую глубину резкости и объёмность изображения при разумной цене, хотя уступает более сложным схемам Аббе или CMO в коррекции аберраций на краю поля зрения. Для практической работы с электроникой это разумный компромисс. Панкратический объектив с коэффициентом трансфокации 6,7:1 плавно изменяет увеличение без потери фокуса — достаточно повернуть кольцо зума, перефокусировка не требуется. Это удобнее ступенчатого переключения револьверной головки, особенно при частой смене увеличения в процессе пайки.

Тринокулярная визуальная насадка с углом наклона 45° и диапазоном межзрачкового расстояния 54–75 мм адаптируется под анатомию оператора. Диоптрийная коррекция ±5 D на каждом окуляре компенсирует разницу в остроте зрения между глазами и позволяет работать без очков тем, у кого близорукость или дальнозоркость в пределах пяти диоптрий. Окуляры 10×/22 мм с удаленным зрачком позволяют наблюдать полное поле зрения в очках — это важно, если оператор не может работать без очков по медицинским показаниям или если очки защитные.

Механизм фокусировки MAGUS FM1 реализует плавную грубую наводку на резкость с ходом 50 мм. Рукоятки расположены коаксиально с двух сторон — удобно фокусироваться любой рукой. Жесткость хода регулируется — можно настроить усилие так, чтобы голова не опускалась под собственным весом, но при этом фокусировка оставалась плавной и не требовала усилий. Корпус оптической головы цельнолитой алюминиевый — это жёсткая конструкция, не склонная к разъюстировке при регулярной эксплуатации и температурных перепадах.

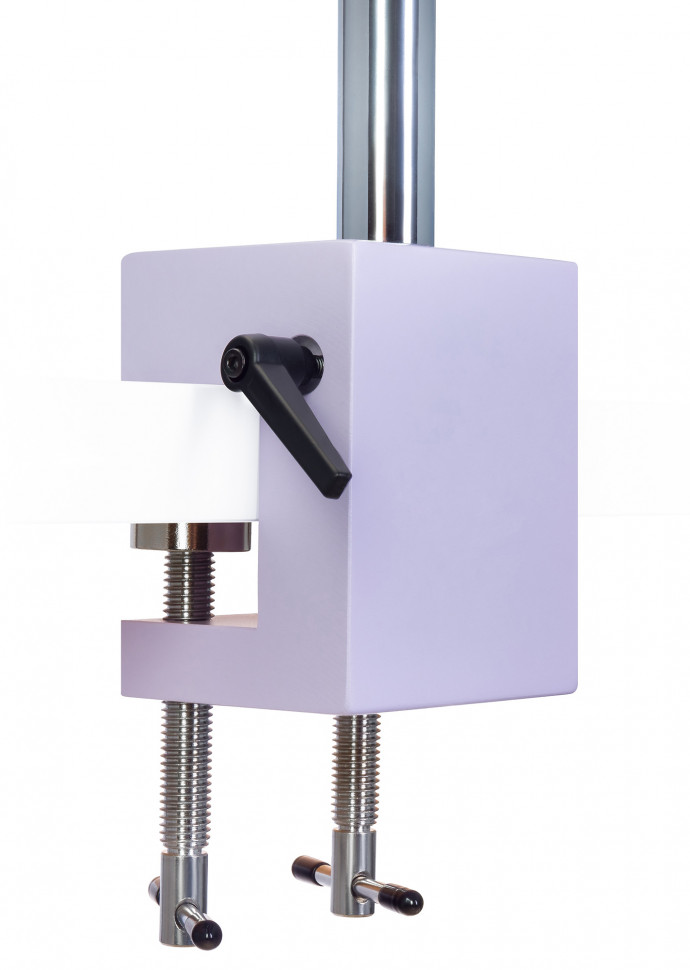

Универсальный штатив MAGUS UT1 состоит из четырёх секций: вертикальная штанга диаметром 25 мм и длиной 275 мм, горизонтальный вынос до 700 мм, узел вращения и струбцина для крепления к краю рабочего стола толщиной до 50 мм. Штатив не занимает место на столе, расширяет рабочую зону и позволяет точно разместить оптическую голову над объектом в любой точке стола. Максимальная высота установки головы — 400 мм от поверхности стола. Большой горизонтальный вынос позволяет использовать один микроскоп на два соседних рабочих места, если инженеры работают под микроскопом не постоянно — достаточно повернуть штатив и передвинуть голову.

Кольцевой LED-осветитель MAGUS LED 144А создаёт бестеневое освещение объекта отражённым светом. 144 светодиода с цветовой температурой 6500 K (холодный белый свет, близкий к дневному) обеспечивают освещённость 18 000 люкс при рабочем расстоянии 105 мм. Яркость регулируется плавно — можно подобрать комфортный уровень для глаз и оптимальный контраст для камеры. Кольцевая схема устраняет резкие тени, которые мешают видеть рельеф паяных соединений и дорожек под разными углами. Питание осветителя — от сети переменного тока 115–230 В / 50–60 Гц.

Цифровая камера MAGUS CBF12 оснащена CMOS-сенсором Aptina размером 1/1,8 дюйма (7,17×5,38 мм) с разрешением 20 мегапикселей и размером пикселя 1,4×1,4 мкм. Интерфейс USB 3.0 обеспечивает скорость передачи данных 5 Гбит/с — в 10 раз выше, чем у камер с USB 2.0, что исключает зависания и рывки при выводе изображения высокого разрешения на экран компьютера. Камера поддерживает автоматический и ручной баланс белого, автоматическую и ручную экспозицию, настройку времени выдержки от 0,02 миллисекунды до 15 секунд. Спектральный диапазон 380–650 нм с инфра-красным фильтром соответствует видимому свету. Светочувствительность 8,4 килоэлектрона на люкс-секунду достаточна для работы при освещении кольцевым осветителем без дополнительных источников света. Камера работает в диапазоне температур от –10 до +50 °C, питание — от USB-порта компьютера (5 В постоянного тока).

Кому подойдет

MAGUS Stereo D7TR ориентирован на профессиональных пользователей, работающих с мелкими объектами регулярно и продолжительное время. Инженеры-электронщики используют микроскоп для монтажа и ремонта печатных плат, пайки SMD-компонентов размером до 0201, контроля качества паяных соединений, трассировки дорожек при реверс-инжиниринге. Операторы контроля качества на производстве проверяют готовые изделия на наличие дефектов, фиксируют брак фото- и видеосъёмкой для отчётности. Мастера ремонтных мастерских используют микроскоп для диагностики и ремонта смартфонов, планшетов, ноутбуков, часовых механизмов. Ювелиры применяют прибор для осмотра огранки, закрепки камней, оценки качества металла.

Комплект оправдан, если вам важна гибкость в размещении микроскопа (штатив с большим выносом вместо стационарной стойки), одновременное визуальное наблюдение и документирование процесса (тринокулярная насадка с камерой), плавная смена увеличения без перефокусировки, большое рабочее расстояние для манипуляций инструментом. Если микроскоп используется на одном рабочем месте и не требуется вывод на экран, возможно, имеет смысл рассмотреть более простую бинокулярную модель без камеры на стационарной стойке. Если требуется увеличение выше 45× для осмотра субмикронных структур, потребуется биологический микроскоп проходящего света с иммерсионными объективами, но он не даст объёмного изображения и большого рабочего расстояния.

Что важно знать заранее

Максимальное увеличение 45× — это типичный диапазон для стереомикроскопов. Приоритет здесь — объёмное восприятие, большое рабочее расстояние и глубина резкости, а не предельное разрешение плоской картинки. Для сравнения: биологические микроскопы проходящего света достигают увеличения 1000× и выше, но они работают с тонкими прозрачными препаратами на предметных стёклах, рабочее расстояние иммерсионного объектива 100× составляет доли миллиметра, объёмный эффект отсутствует. Если задача требует разглядеть структуры мельче 10 микрометров, стереомикроскоп не подходит — нужен биологический микроскоп или металлографический прибор с большей числовой апертурой.

Микроскоп работает только с непрозрачными объектами в отражённом свете. Для наблюдения прозрачных биологических препаратов требуется микроскоп проходящего света с нижним осветителем и конденсором. Осветитель кольцевой светодиодный — это мягкое бестеневое освещение, удобное для большинства задач, но если требуется направленный свет для выявления рельефа поверхности или поляризационный фильтр для работы с анизотропными материалами, потребуются дополнительные осветители (поставляются по отдельному заказу).

Штатив крепится струбциной к краю рабочего стола толщиной до 50 мм. Если стол толще или у него нет свободного края, потребуется другое решение крепления. Максимальный горизонтальный вынос 700 мм и максимальная высота установки головы 400 мм определяют рабочую зону — убедитесь, что этого достаточно для вашей задачи. Вес микроскопа с камерой, осветителем и штативом в упаковке 12,475 кг — прибор не лёгкий, но штатив позволяет перемещать голову без переноски всей конструкции.

Для работы камеры требуется компьютер с операционной системой Windows 8/10/11, Mac OS X или Linux, процессор от Intel Core 2 с частотой от 2,8 ГГц, минимум 2 ГБ оперативной памяти, порт USB 3.0 и монитор от 17 дюймов. Камера не работает автономно — изображение выводится только на компьютер. Если требуется вывод на монитор без компьютера, рассмотрите камеры с HDMI-интерфейсом (поставляются по отдельному заказу).

Окуляры 10× в комплекте дают диапазон увеличения 3,4–45×. Дополнительные окуляры 15×, 20×, 25×, 30× и насадки на объектив 1,5× и 2× расширяют диапазон до 0,34–27× (опция), но они не входят в базовую комплектацию и приобретаются отдельно. Перед покупкой дополнительных окуляров учитывайте, что с ростом увеличения уменьшается поле зрения, глубина резкости и рабочее расстояние — для некоторых задач это может быть критично.

Комплектация

• Цифровая камера MAGUS CBF12 — камера с CMOS-сенсором 20 Мпикс, кабель USB 3.0, USB-флеш-накопитель с драйверами и программным обеспечением MAGUS View, инструкция и гарантийный талон.
• Оптическая голова MAGUS Stereo 7TH — тринокулярная визуальная насадка с панкратическим объективом 0,67–4,5× и коэффициентом трансфокации 6,7:1.
• Окуляры 10×/22 мм (2 шт.) — с удаленным зрачком для работы в очках и диоптрийной коррекцией ±5 D на каждом окуляре.
• Штатив MAGUS UT1 — универсальный четырёхсекционный штатив с креплением струбциной к краю стола, максимальный горизонтальный вынос 700 мм, максимальная высота 400 мм.
• Механизм фокусировки MAGUS FM1 — грубая фокусировка с ходом 50 мм, коаксиальные рукоятки с двух сторон, регулировка жесткости хода.
• Осветитель кольцевой MAGUS LED 144А — 144 светодиода с цветовой температурой 6500 K, регулируемая яркость, освещённость 18 000 лк при рабочем расстоянии 105 мм, резьбовой адаптер для крепления на объектив.
• Насадка на объектив 0,5× MAGUS AL05 — увеличивает рабочее расстояние до 177 мм и поле зрения до 65,7 мм, снижает диапазон увеличения до 3,4–22,5× для режима пайки.
• Адаптер C-mount MAGUS ZFA050 — переходник с регулируемым фокусным расстоянием для установки камеры в канал визуализации тринокулярной насадки, коэффициент 0,5×.
• Инструкция по эксплуатации и гарантийный талон — гарантия 5 лет от российского дистрибьютора ПАО «Левенгук».

Комплект полностью готов к работе — достаточно закрепить штатив на краю стола, собрать оптическую голову с механизмом фокусировки, установить окуляры, осветитель и камеру, подключить питание осветителя и USB-кабель камеры к компьютеру, установить ПО с флеш-накопителя. Докупать ничего не требуется, можно сразу приступать к пайке или контролю качества.

Рекомендуемые аксессуары

Окуляр 10×/22 мм со шкалой — заменяет один из стандартных окуляров, позволяет измерять линейные размеры объекта непосредственно в поле зрения без вывода на компьютер, удобно для быстрой оценки размеров компонентов и дефектов.

Дополнительные окуляры 15×, 20×, 25×, 30× — расширяют диапазон увеличения для задач, требующих большей детализации, но учитывайте, что поле зрения и глубина резкости при этом уменьшаются.

Насадки на объектив 1,5× и 2× — увеличивают максимальное увеличение и уменьшают рабочее расстояние, полезны для детального контроля качества, когда манипуляции инструментом не требуются.

Осветитель кольцевой с поляризационным фильтром — подавляет блики от полированных металлических поверхностей и стекла, улучшает контраст при осмотре паяных соединений на платах с лаковым покрытием.

Осветитель кольцевой с включением по секторам — позволяет освещать объект с выбранной стороны, создаёт направленные тени для выявления рельефа поверхности и микротрещин.

Калибровочный слайд — используется для калибровки измерительных функций программного обеспечения, особенно если применяются дополнительные окуляры или насадки на объектив.

Итог

MAGUS Stereo D7TR — готовое профессиональное решение для инженеров-электронщиков, мастеров ремонтных мастерских и операторов контроля качества. Два режима работы с насадкой 0,5× и без неё покрывают весь цикл от пайки с большим рабочим расстоянием 177 мм до контроля качества с увеличением до 45×. Плавная трансфокация 6,7:1 без потери фокуса, универсальный штатив с выносом 700 мм, тринокулярная насадка с отдельным каналом для камеры 20 Мпикс, мощный кольцевой осветитель и цельнолитой алюминиевый корпус — это комплект для регулярной интенсивной работы, рассчитанный на долгий срок службы. Гарантия 5 лет от российского дистрибьютора подтверждает надёжность конструкции.
