Микроскоп стереоскопический цифровой MAGUS Stereo D7T LCD BASE

MAGUS Stereo D7T LCD BASE — цифровой стереомикроскоп с Full HD монитором для прикладных и исследовательских задач

Что можно рассмотреть и сделать

Объёмное наблюдение без пробоподготовки

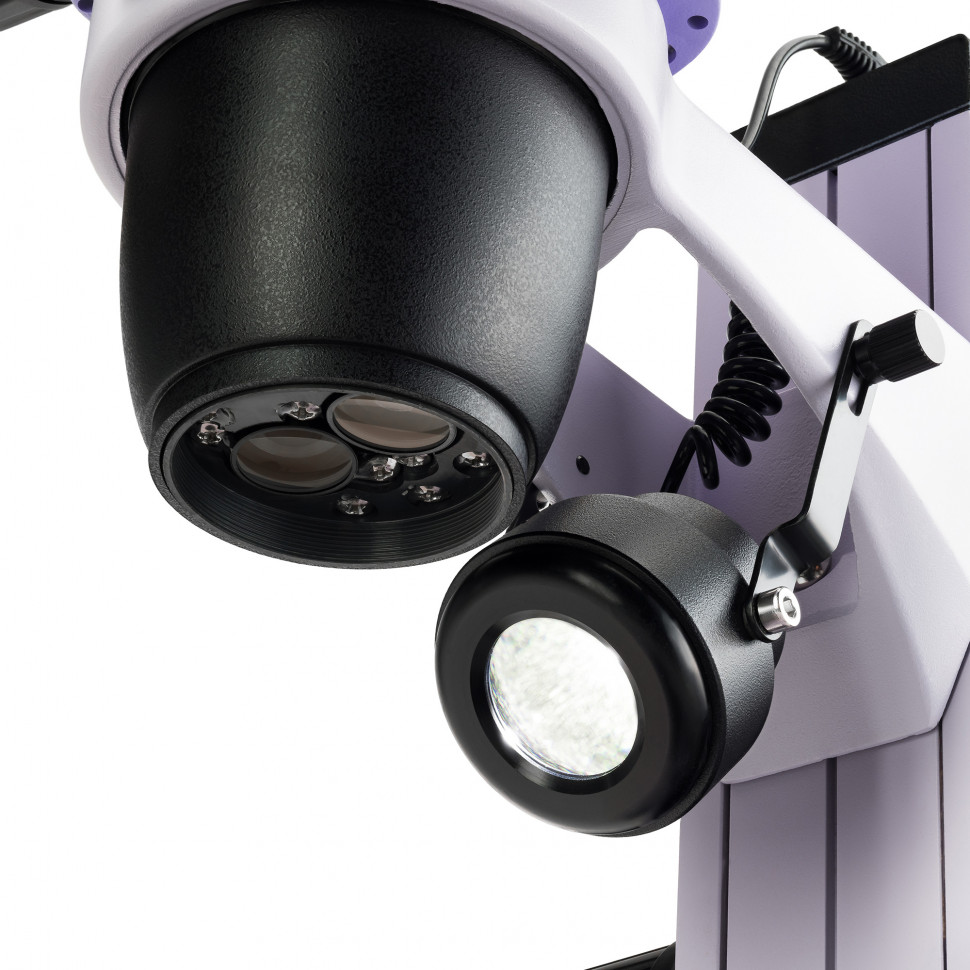

Стереоскопическая оптика по схеме Грену формирует реалистичное объёмное изображение объекта, сохраняя естественную пространственную ориентацию. В отличие от биологических микроскопов проходящего света, здесь не нужны тонкие прозрачные срезы — наблюдаются непрозрачные объекты в их натуральном виде. Диапазон увеличения 6,7–45× с плавной регулировкой (коэффициент трансфокации 6,7:1) позволяет охватывать поле зрения от 32,8 мм до 4,9 мм, что достаточно для изучения как мелких насекомых целиком, так и отдельных компонентов на печатных платах или ювелирных изделиях. Комбинированное освещение — проходящий свет снизу и косой осветитель сверху (по 3 Вт LED) — открывает возможность работы с прозрачными препаратами (например, крылья насекомых) и непрозрачными объектами (металлические детали, минералы, электронные компоненты) без переналадки микроскопа.

Рабочее расстояние и манипуляции

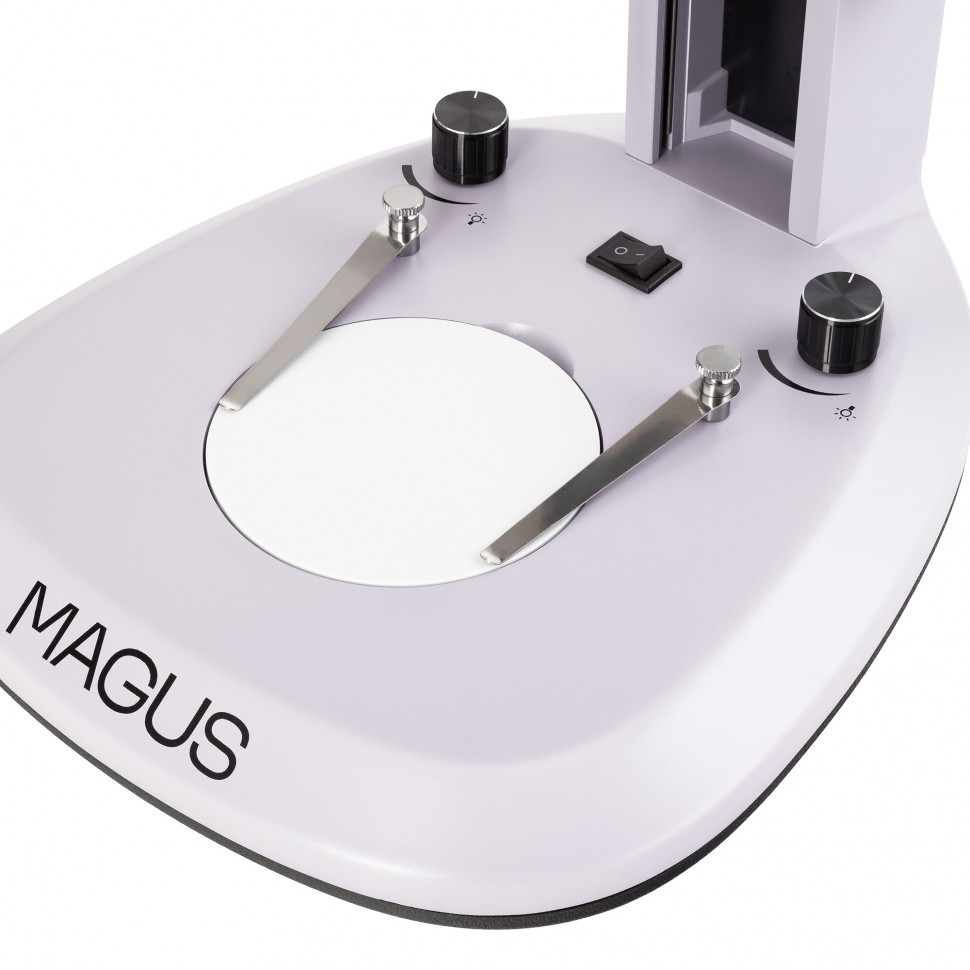

Постоянное рабочее расстояние 105 мм сохраняется при любом увеличении благодаря трансфокаторной системе. Под объективом достаточно пространства для работы руками, пинцетом, паяльником или другими инструментами без риска повреждения оптики. Предметный столик диаметром 95 мм оснащён прозрачной и чёрно-белой пластинами для выбора оптимального фона под конкретный образец. Фокусировочный механизм с ходом 106 мм и регулировкой жёсткости обеспечивает точное наведение резкости и удержание фокуса при работе с объектами разной высоты.

Цифровая визуализация на внешнем мониторе

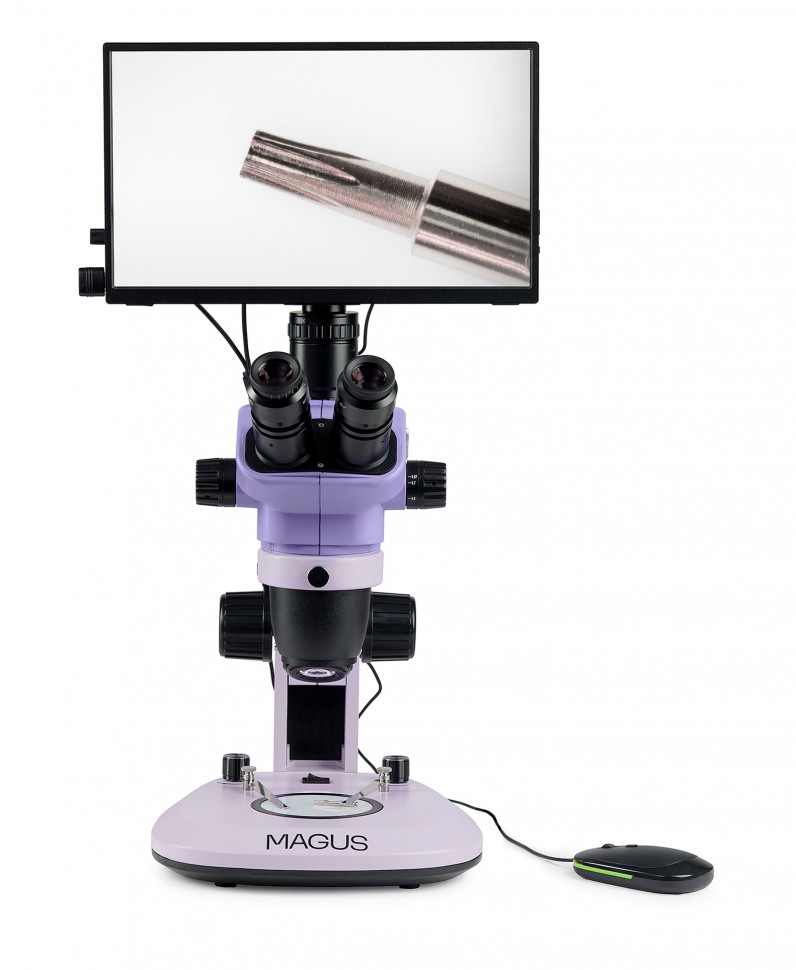

Камера MAGUS CHD10 с 2-мегапиксельным сенсором SONY Starvis (1/2,8") и адаптером 0,5× установлена в отдельный канал тринокулярной насадки. Изображение передаётся по HDMI на Full HD монитор (13,3", IPS-матрица, 1920×1080, 60 Гц) в режиме реального времени с частотой 60 кадров в секунду, что обеспечивает плавную картинку без задержек. Адаптер 0,5× уменьшает оптическое увеличение, расширяя поле зрения до 16,6×9,3 мм при минимальной кратности — это упрощает поиск и центрирование объекта на экране. Подключение к компьютеру не требуется: встроенное ПО камеры позволяет фотографировать (JPEG), записывать видео (H.264, MP4) на карту SD до 32 ГБ и производить базовые линейные и угловые измерения непосредственно на изображении с помощью USB-мыши. IPS-матрица монитора с углами обзора 178°/178° и яркостью 400 кд/м² обеспечивает комфортный групповой просмотр — несколько человек могут одновременно наблюдать за процессом или обсуждать детали образца.

Конструкция и технологии

Оптическая схема Грену — профессиональное решение для стереомикроскопов, обеспечивающее 15-градусный угол стереоскопичности и реалистичную передачу рельефа без пространственных искажений. Трансфокаторная система с плавным изменением увеличения в диапазоне 6,7:1 позволяет варьировать кратность от 6,7× до 45× (объектив 0,67–4,5× × окуляр 10×) без потери фокусировки и без необходимости менять объективы. Окуляры 10×/22 мм с удалённым зрачком снижают утомляемость при длительной работе, диоптрийная коррекция ±5 D на каждом окуляре компенсирует разницу зрения наблюдателя. Межзрачковое расстояние регулируется в пределах 54–75 мм.

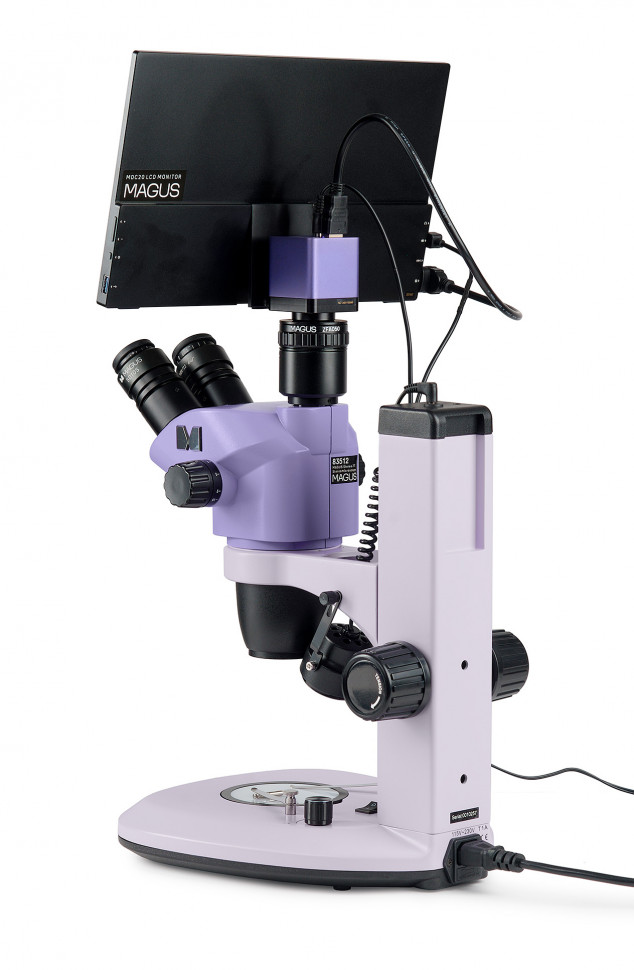

Тринокулярная насадка с поворотом на 360° и фиксацией в любом положении предоставляет гибкость в организации рабочего места. Третий канал визуализации предназначен для установки камеры — это позволяет одновременно вести визуальное наблюдение через окуляры и фиксировать изображение на мониторе, в отличие от моделей, где камера устанавливается вместо окуляра. Угол наклона окулярной части 45° обеспечивает эргономичную посадку при длительной работе.

Цельнолитой алюминиевый корпус гарантирует механическую стабильность и минимизирует вибрации, критичные для точных манипуляций. Источники освещения — светодиоды по 3 Вт для проходящего и отражённого света — имеют регулировку яркости и работают от сети 110–220 В (встроенный блок питания) или от USB Type-C (5–12 В/1 А). Сенсор SONY Starvis с обратной засветкой (back-illuminated) обеспечивает высокую светочувствительность (1300 мВ при 1/30 с) и качественную картинку даже при низком уровне освещения образца. Спектральный диапазон 380–650 нм с ИК-фильтром соответствует визуальному восприятию. Время выдержки регулируется от 0,04 мс до 1000 мс, что позволяет адаптировать съёмку под разные условия освещённости.

Кому подойдет

MAGUS Stereo D7T LCD BASE ориентирован на специалистов, которым необходим стереоэффект для работы с объёмными объектами и одновременно требуется цифровая визуализация без привязки к компьютеру. Микроскоп применим в лабораториях промышленного контроля для инспекции паяных соединений, дефектов поверхности, сборки и ремонта микроэлектроники. В ювелирной отрасли и реставрации стереоизображение упрощает оценку рельефа и тонкую работу с мелкими деталями. Энтомологи и зоологи используют его для определения видовых признаков насекомых, изучения морфологии и препарирования без разрушения объекта. В геологии и минералогии доступен анализ поверхности образцов, кристаллических структур и включений. Для учебных заведений — это инструмент для демонстрационных практикумов, где изображение выводится на общий монитор, а преподаватель и студенты видят одну и ту же картину. Возможность документирования результатов без дополнительного оборудования делает микроскоп удобным для отчётности и архивирования данных.

Указание в характеристиках уровня сложности сборки и настройки как "сложно" подразумевает, что пользователь должен иметь опыт работы с оптическими приборами или быть готовым к детальному изучению инструкции. Это не начальный учебный уровень, а профессиональный инструмент с расширенными настройками.

Что важно знать заранее

Максимальное увеличение 45× в базовой комплектации достаточно для прикладных задач, но не позволяет наблюдать субклеточные структуры или микробиологические объекты в деталях, требующих увеличения выше 100×. При необходимости больших кратностей можно использовать дополнительные окуляры (до 30×) и насадки на объектив (до 2×), расширяя диапазон до 3,4–270×, однако рабочее расстояние при этом сокращается (до 26 мм с насадкой 2×), что ограничивает манипуляции.

Разрешение камеры 2 мегапикселя (1920×1080) соответствует формату Full HD монитора и обеспечивает комфортный просмотр на экране, но для задач, требующих сверхдетальной фотофиксации с возможностью кропа (обрезки) и масштабирования без потери качества, этого может быть недостаточно. Детализацию цифрового изображения определяет связка "оптическая система + сенсор": даже высокое разрешение сенсора не преодолеет физическое ограничение оптики, а данный комплект сбалансирован под визуальное наблюдение и документирование на уровне Full HD.

Камера работает автономно через HDMI, не требуя подключения к ПК, но измерительные функции и управление съёмкой осуществляются встроенным ПО с помощью USB-мыши. Если требуется интеграция с профессиональным ПО для морфометрии или экспорт данных в специализированные форматы, необходимо уточнить совместимость или рассмотреть модели с USB-интерфейсом.

Комбинированное освещение (проходящий + отражённый) встроено в базовую комплектацию, однако для специальных методов контрастирования — поляризации или тёмного поля — требуются опциональные аксессуары (устройство простой поляризации, конденсор тёмного поля). Эти методы расширяют возможности анализа оптических свойств материалов, кристаллических структур и волокнистых образцов, но не входят в стандартный комплект.

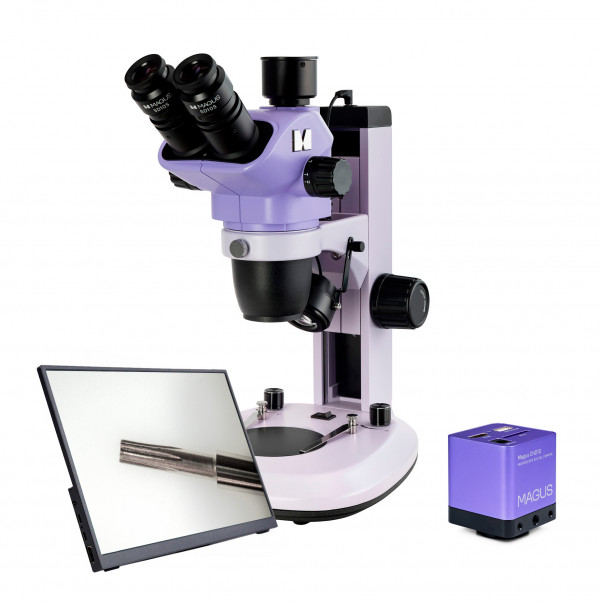

Комплектация

• Цифровая камера MAGUS CHD10 — 2 Мп Full HD камера с сенсором SONY Starvis, адаптером C-mount 0,5×, кабелем HDMI 1,5 м, USB-мышью, картой памяти SD 32 ГБ, сетевым адаптером 12 В/1 А
• Монитор MAGUS MCD20 — 13,3" Full HD дисплей с IPS-матрицей, углами обзора 178°, HDMI-интерфейсом и адаптером питания
• Оптическая головка с тринокулярной насадкой — объектив 0,67–4,5× с трансфокатором 6,7:1, поворотная насадка 360° с углом наклона 45°
• Окуляры 10×/22 мм с удалённым зрачком (2 шт.) — диоптрийная коррекция ±5 D на каждом, межзрачковое расстояние 54–75 мм
• Основание с штативом и фокусировочным механизмом — встроенный источник проходящего света LED 3 Вт, грубая фокусировка 106 мм с регулировкой жёсткости, цельнолитой алюминиевый корпус
• Осветитель отражённого света косого освещения — LED 3 Вт с регулировкой яркости для непрозрачных объектов
• Предметный столик Ø95 мм — прозрачная и чёрно-белая пластины в комплекте
• Адаптер C-mount 0,5× — для установки камеры с расширенным полем зрения
• Сетевой шнур питания, пылезащитный чехол, инструкция и гарантийный талон

Комплект содержит всё необходимое для немедленного начала работы — от оптики до цифровой визуализации. Для расширения функционала потребуются опциональные аксессуары.

Рекомендуемые аксессуары

Окуляры увеличенной кратности (15×, 20×, 25×, 30×) повышают общее увеличение без замены объектива, но сокращают поле зрения и рабочее расстояние. Окуляр 10× со шкалой полезен для грубых линейных измерений в визуальном режиме. Насадки на объектив (0,5×, 1,5×, 2×) изменяют и увеличение, и рабочее расстояние: насадка 0,5× увеличивает его до 177 мм, что удобно для крупногабаритных объектов, насадка 2× сокращает до 26 мм, но даёт увеличение до 180× с окуляром 20×. Устройство простой поляризации позволяет анализировать кристаллы, минералы, полимеры и другие анизотропные материалы. Конденсор тёмного поля применим для контрастирования краёв и выявления мелких дефектов на гладких поверхностях. Кольцевые осветители (базовый, с поляризацией, с секторным включением) обеспечивают равномерное освещение без теней — критично для контроля качества и фотосъёмки блестящих объектов. Калибровочный слайд необходим для точных измерений на цифровом изображении. Механический предметный столик с координатами и нониусом повышает точность позиционирования при серийном контроле или картировании поверхности образца.

Итог

MAGUS Stereo D7T LCD BASE сочетает возможности профессионального стереомикроскопа с преимуществами цифровой визуализации без привязки к компьютеру. Схема Грену, плавная трансфокация 6,7:1, рабочее расстояние 105 мм и комбинированное освещение делают его универсальным инструментом для прикладных задач с объёмными объектами. Камера Full HD с сенсором SONY Starvis и IPS-монитор 13,3" обеспечивают качественное изображение, групповой просмотр и документирование результатов на месте. Расширяемость за счёт дополнительных окуляров, насадок, поляризации и тёмного поля позволяет адаптировать микроскоп под специфические требования лаборатории или производства.
